Ultrakurze Lichtblitze Wie bewegen sich

Ultrakurze Lichtblitze Wie bewegen sich - Elektronen e e in Molekülen ? Thomas Pfeifer Inter. Atto Projekt MPI – Kernphysik, Heidelberg

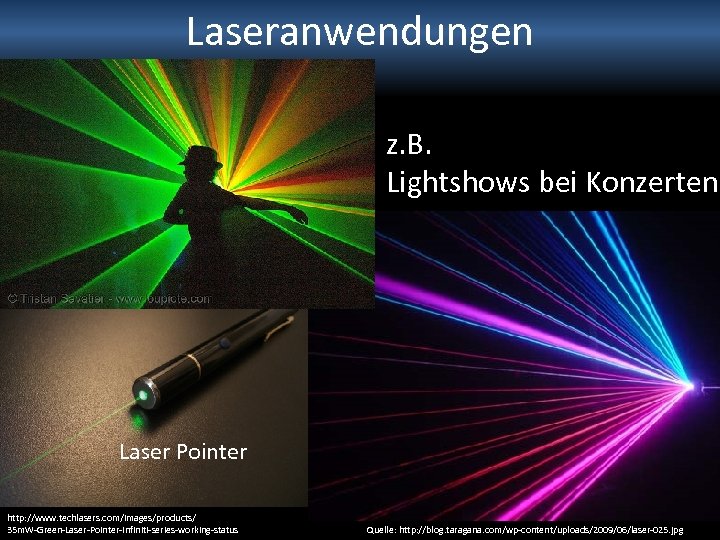

Laseranwendungen z. B. Lightshows bei Konzerten Laser Pointer http: //www. techlasers. com/images/products/ 35 m. W-Green-Laser-Pointer-infiniti-series-working-status Quelle: http: //blog. taragana. com/wp-content/uploads/2009/06/laser-025. jpg

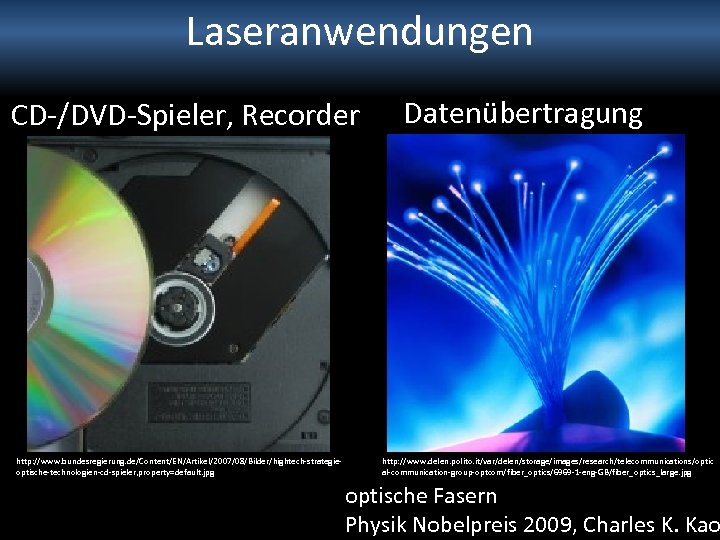

Laseranwendungen CD-/DVD-Spieler, Recorder http: //www. bundesregierung. de/Content/EN/Artikel/2007/08/Bilder/hightech-strategieoptische-technologien-cd-spieler, property=default. jpg Datenübertragung http: //www. delen. polito. it/var/delen/storage/images/research/telecommunications/optic al-communication-group-optcom/fiber_optics/6969 -1 -eng-GB/fiber_optics_large. jpg optische Fasern Physik Nobelpreis 2009, Charles K. Kao

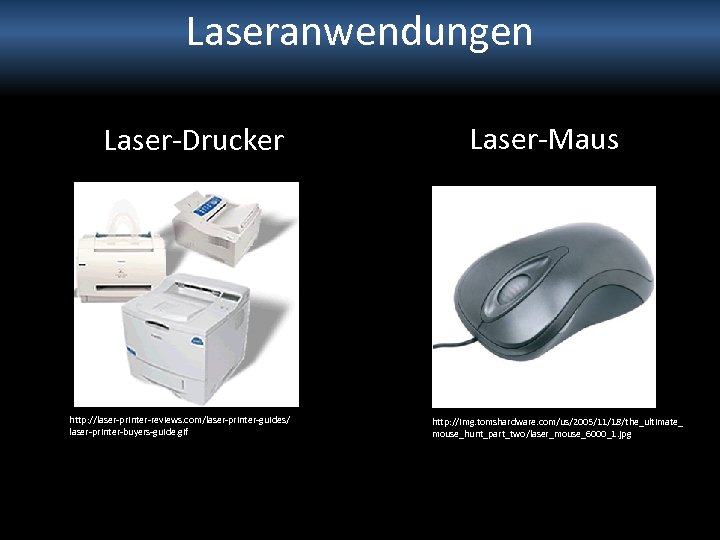

Laseranwendungen Laser-Drucker http: //laser-printer-reviews. com/laser-printer-guides/ laser-printer-buyers-guide. gif Laser-Maus http: //img. tomshardware. com/us/2005/11/18/the_ultimate_ mouse_hunt_part_two/laser_mouse_6000_1. jpg

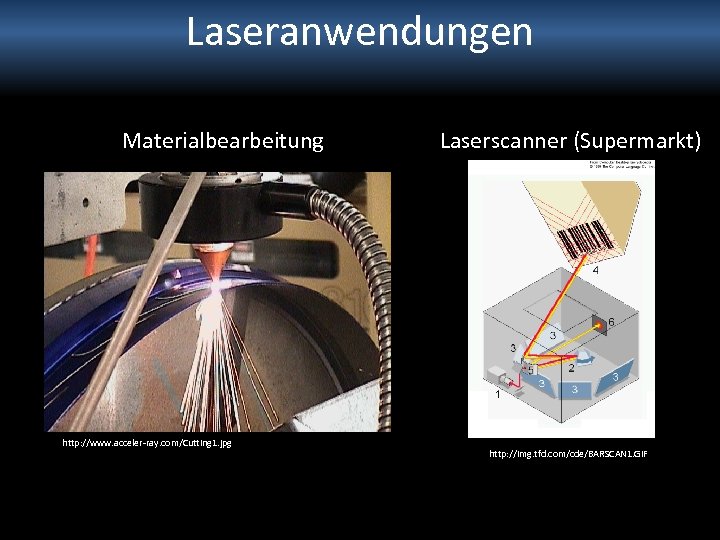

Laseranwendungen Materialbearbeitung http: //www. acceler-ray. com/Cutting 1. jpg Laserscanner (Supermarkt) http: //img. tfd. com/cde/BARSCAN 1. GIF

Laseranwendungen Medizinische Lasertechnik http: //i. dailymail. co. uk/i/pix/2008/09/01/article-0 -00 D 0 D 684000004 B 0 -763_468 x 286. jpg Augenmedizin, Chirurgie (Laserskalpell)

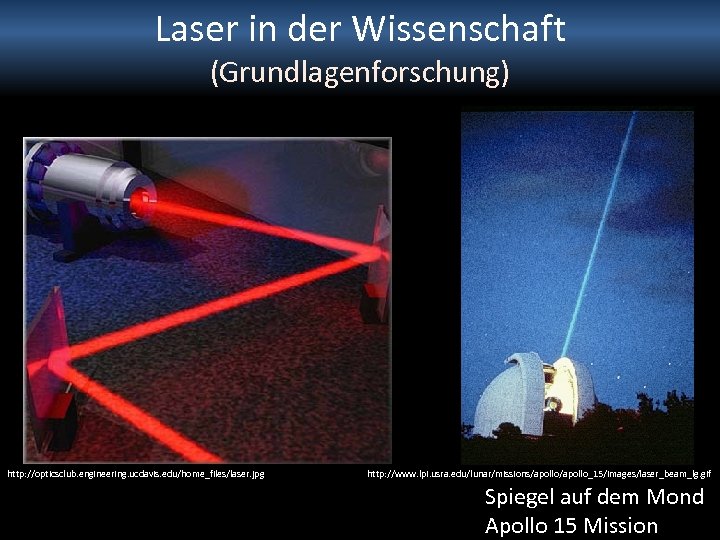

Laser in der Wissenschaft (Grundlagenforschung) http: //opticsclub. engineering. ucdavis. edu/home_files/laser. jpg http: //www. lpi. usra. edu/lunar/missions/apollo_15/images/laser_beam_lg. gif Spiegel auf dem Mond Apollo 15 Mission

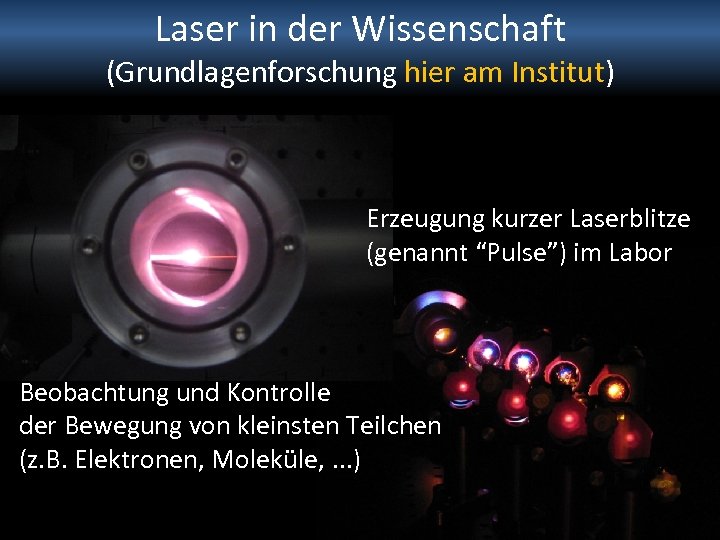

Laser in der Wissenschaft (Grundlagenforschung hier am Institut) Erzeugung kurzer Laserblitze (genannt “Pulse”) im Labor Beobachtung und Kontrolle der Bewegung von kleinsten Teilchen (z. B. Elektronen, Moleküle, . . . )

Licht ist wie. . . Wasserwellen: Schwingungen der Wasserhöhe Lichtwellen: Schwingungen des elektrischen Feldes http: //files. turbosquid. com/Preview/Content_2009_07_15__08_55_43/water. jpgb 064 ca 7 a-6 e 65 -49 a 8 -82 ad-bf 6 ea 7633 c 28 Large. jpg

Licht ist wie. . . http: //files. turbosquid. com/Preview/Content_2009_07_15__08_55_43/water. jpgb 064 ca 7 a-6 e 65 -49 a 8 -82 ad-bf 6 ea 7633 c 28 Large. jpg

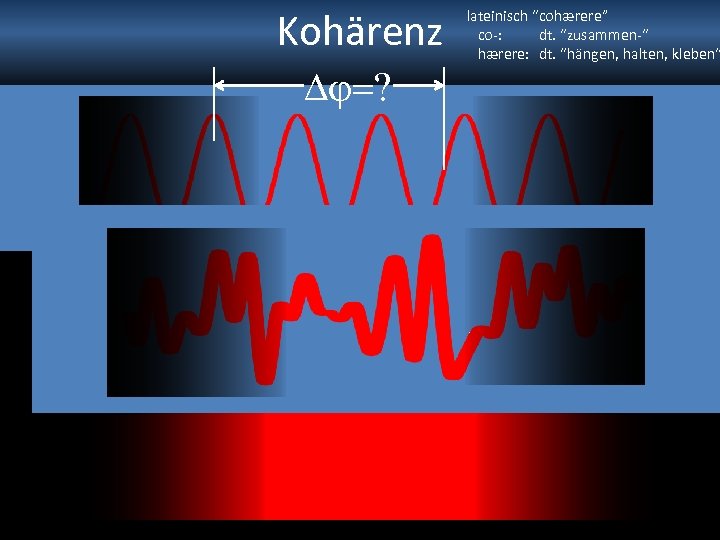

Kohärenz Dj=? lateinisch “cohærere” co-: dt. “zusammen-“ hærere: dt. “hängen, halten, kleben“

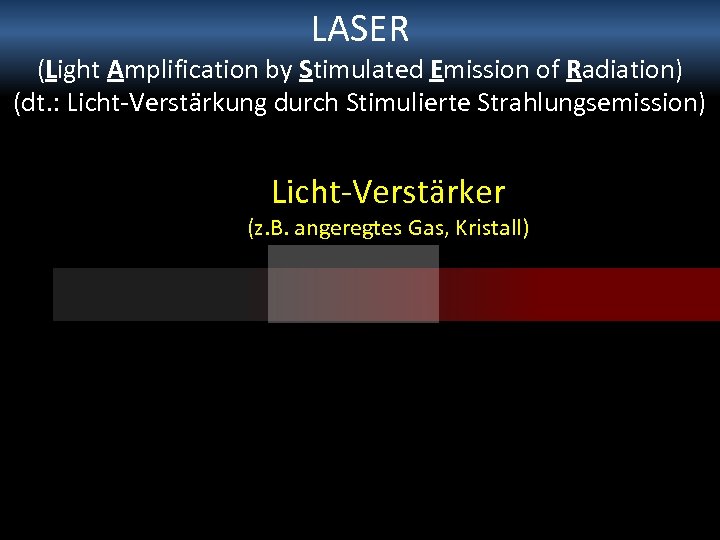

LASER (Light Amplification by Stimulated Emission of Radiation) (dt. : Licht-Verstärkung durch Stimulierte Strahlungsemission) Licht-Verstärker (z. B. angeregtes Gas, Kristall)

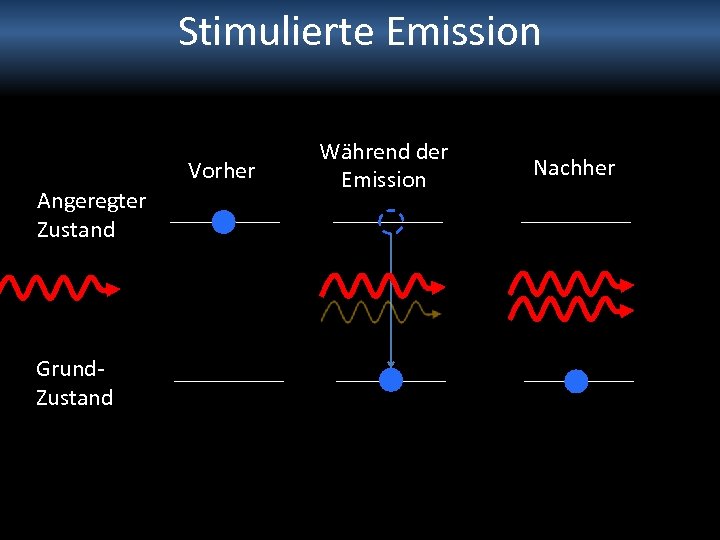

Stimulierte Emission Vorher Angeregter Zustand Grund. Zustand Während der Emission Nachher

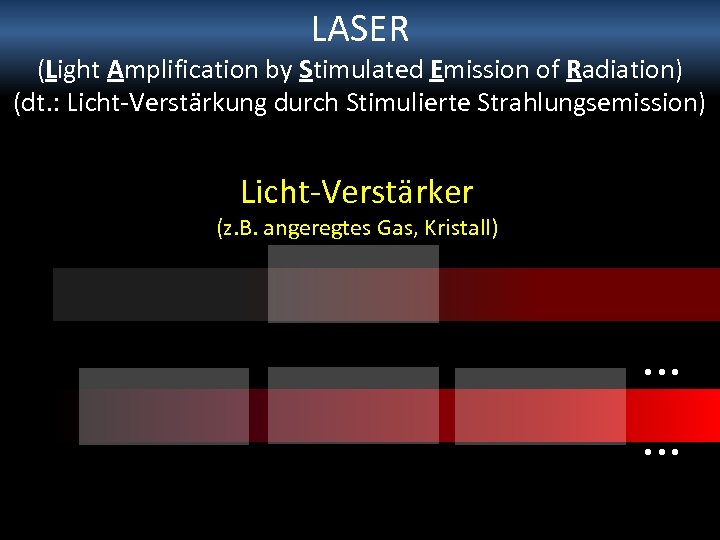

LASER (Light Amplification by Stimulated Emission of Radiation) (dt. : Licht-Verstärkung durch Stimulierte Strahlungsemission) Licht-Verstärker (z. B. angeregtes Gas, Kristall) . . .

http: //farm 3. static. flickr. com/2179/1719373904_2110 f 86758. jpg http: //www. fengshuiform. com/images/ Candle_Holder_Large_Infinity_Candle_Holder. jpg

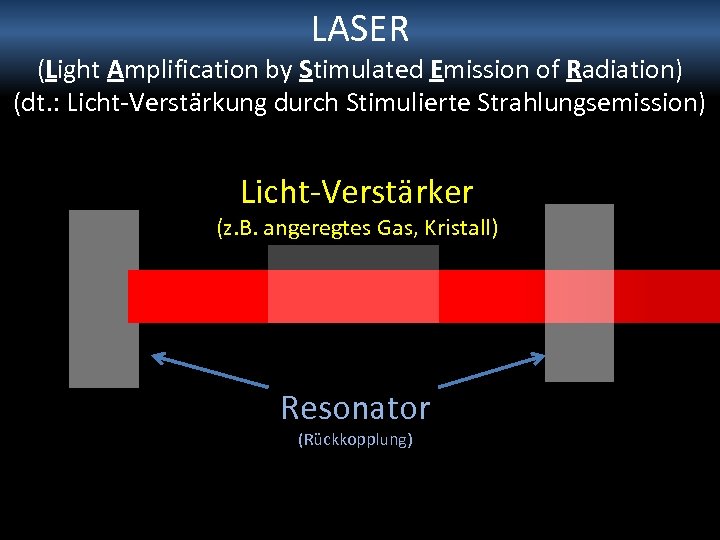

LASER (Light Amplification by Stimulated Emission of Radiation) (dt. : Licht-Verstärkung durch Stimulierte Strahlungsemission) Licht-Verstärker (z. B. angeregtes Gas, Kristall) Resonator (Rückkopplung)

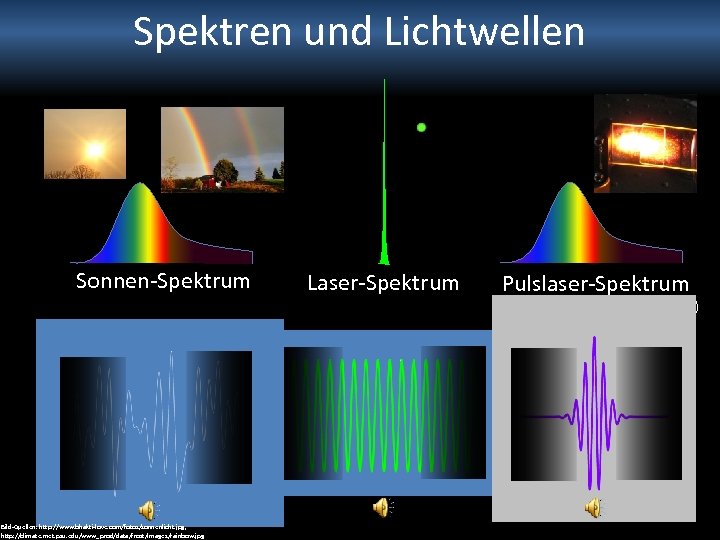

Spektren und Lichtwellen Sonnen-Spektrum Laser-Spektrum Pulslaser-Spektrum Unterschied: alle Farben synchron) Bild-Quellen: http: //www. bhakti-love. com/fotos/sonnenlicht. jpg, http: //climate. met. psu. edu/www_prod/data/frost/images/rainbow. jpg

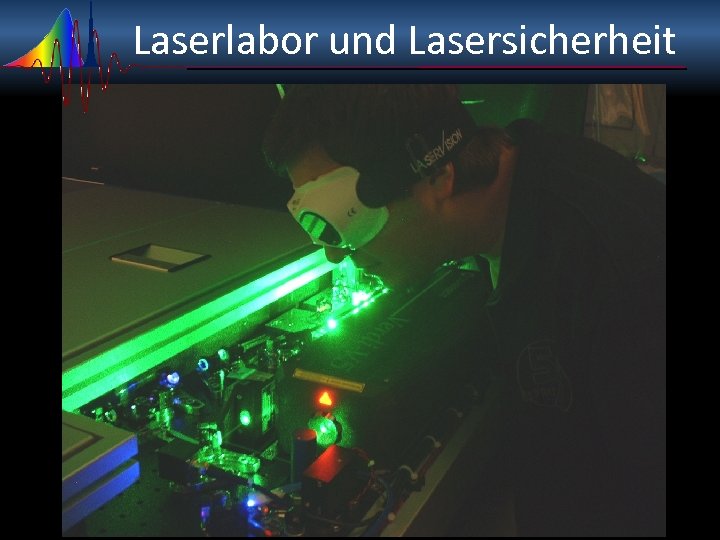

Laserlabor und Lasersicherheit

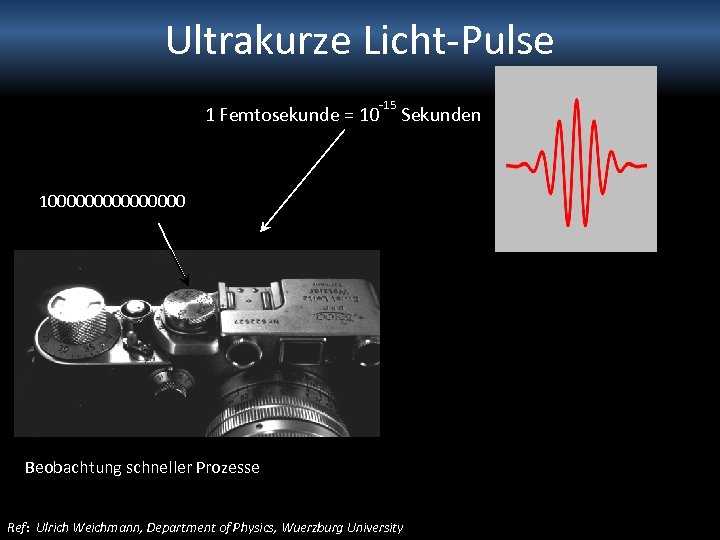

Ultrakurze Licht-Pulse 1 Femtosekunde = 10 -15 Sekunden 100000000 Beobachtung schneller Prozesse Ref: Ulrich Weichmann, Department of Physics, Wuerzburg University

Beobachtung schneller Bewegung Beispiel: Fotografie Quelle: Physikalisches Institut, Universität Würzburg

Zeitskala kürzester kontrollierter Lichtpuls/-blitz im Labor 80 Atto. Sekunden 1 Sekunde menschliche Zeitskala elektronische Zeitskala Kernphysikalische Zeitskala Alter des Universums 14 Mrd. Jahre molekulare Zeitskala Kameras Puls-Laser geologische/astronomische Zeitskala

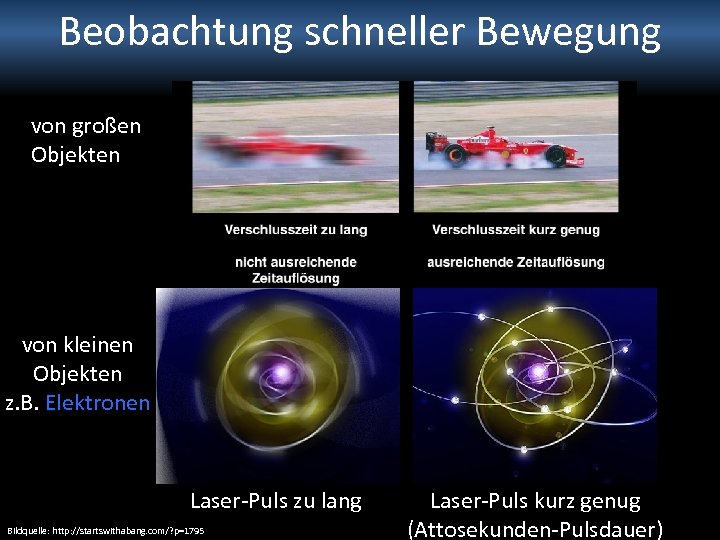

Beobachtung schneller Bewegung von großen Objekten von kleinen Objekten z. B. Elektronen Laser-Puls zu lang Bildquelle: http: //startswithabang. com/? p=1795 Laser-Puls kurz genug (Attosekunden-Pulsdauer)

Wie “lang” ist eine Attosekunde? 1 as = 0. 001 fs 0. 000 001 ps 0. 000 001 ns 0. 000 000 001 ms 0. 000 000 000 001 s 1 Femtosekunde 5 fs 10 = 100 Attosekunden Ein Lichtblitz von 5 fs Dauer ist 1. 5 m lang Quelle: Physikalisches Institut, Universität Würzburg Ein Lichtblitz von 1 Attosekunde Dauer ist 0. 3 nm lang.

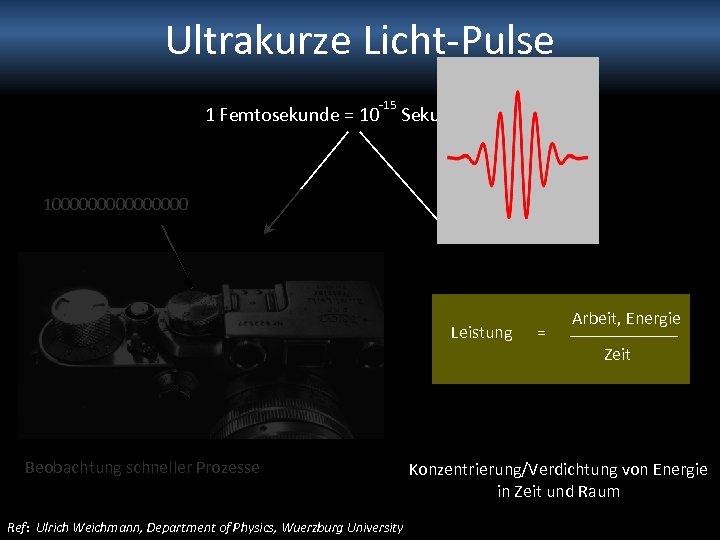

Ultrakurze Licht-Pulse 1 Femtosekunde = 10 -15 Sekunden 100000000 Leistung Beobachtung schneller Prozesse Ref: Ulrich Weichmann, Department of Physics, Wuerzburg University = Arbeit, Energie Zeit Konzentrierung/Verdichtung von Energie in Zeit und Raum

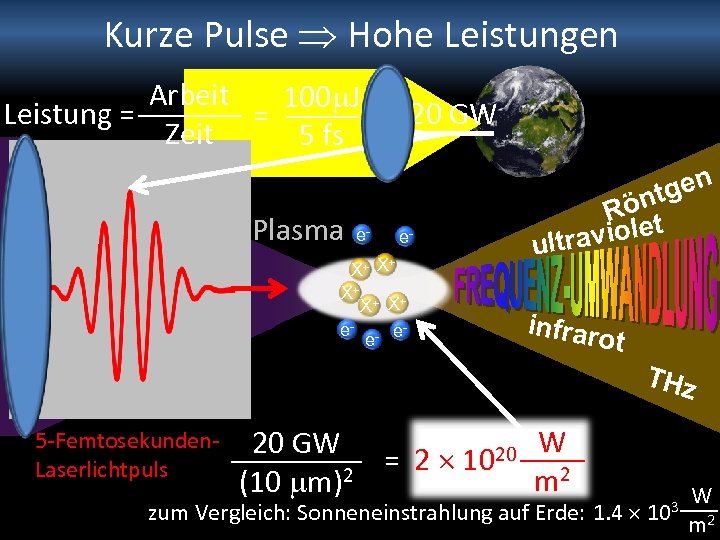

Kurze Pulse Hohe Leistungen Arbeit 100 J Leistung = = 20 GW = Zeit 5 fs n Plasma e- e- + X+ X X+ + + X X e- - ee tge Rönt aviole ultr infraro t THz 5 -Femtosekunden. Laserlichtpuls 20 GW 20 W = 2 10 2 m 2 (10 m) zum Vergleich: Sonneneinstrahlung auf Erde: 1. 4 103 W m 2

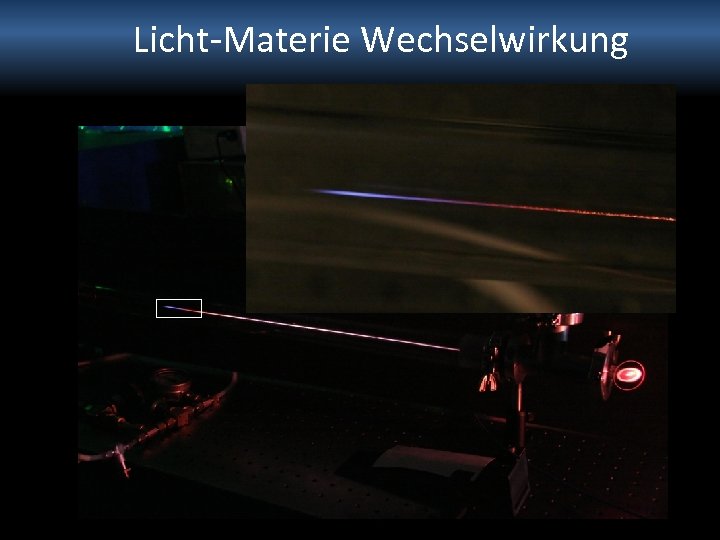

Licht-Materie Wechselwirkung

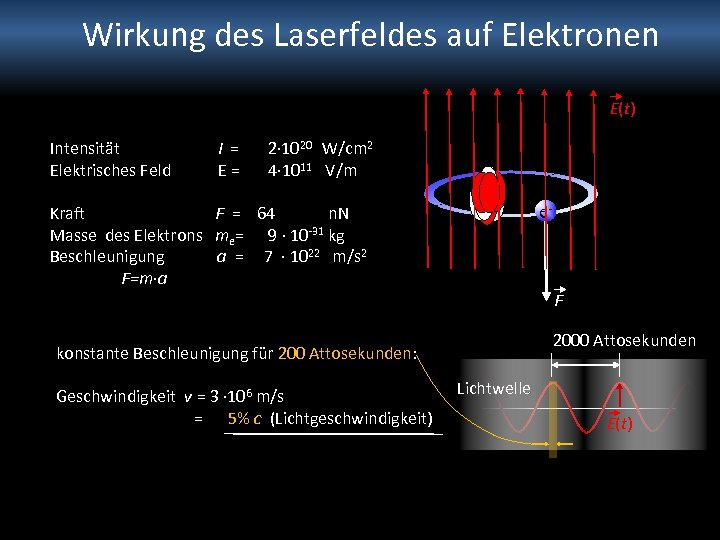

Wirkung des Laserfeldes auf Elektronen E(t) Intensität Elektrisches Feld I = E= 2∙ 1020 W/cm 2 4∙ 1011 V/m Kraft F = 64 n. N Masse des Elektrons me= 9 ∙ 10 -31 kg Beschleunigung a = 7 ∙ 1022 m/s 2 F=m∙a ungefähr 1022 fache Erdbeschleunigung e- F 2000 Attosekunden konstante Beschleunigung für 200 Attosekunden: Geschwindigkeit v = 3 ∙ 106 m/s = 5% c (Lichtgeschwindigkeit) Lichtwelle E(t)

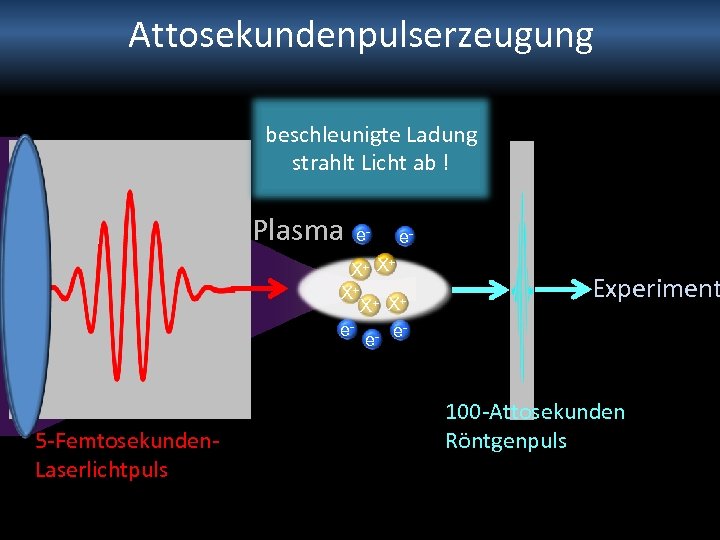

Attosekundenpulserzeugung beschleunigte Ladung strahlt Licht ab ! Plasma e- e- + X+ X X+ + + X X e- - ee 5 -Femtosekunden. Laserlichtpuls Experiment 100 -Attosekunden Röntgenpuls

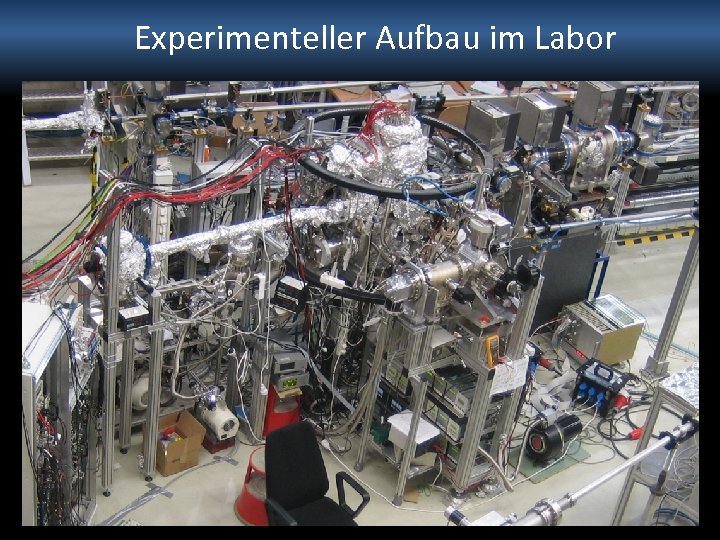

Experimenteller Aufbau im Labor

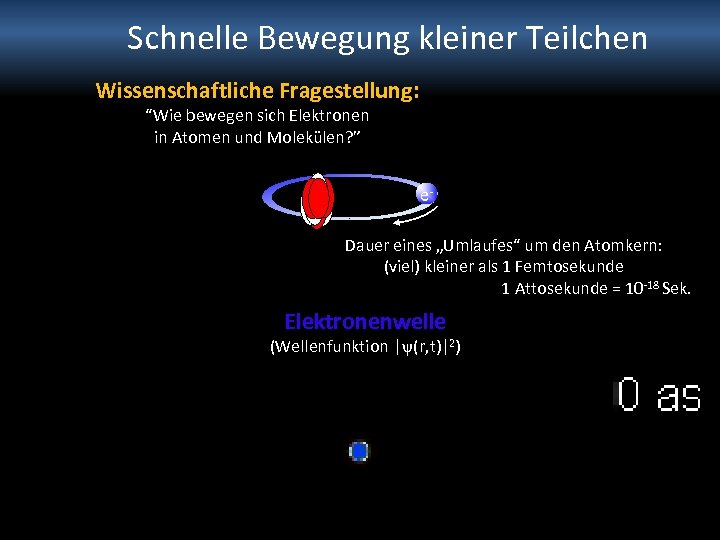

Schnelle Bewegung kleiner Teilchen Wissenschaftliche Fragestellung: “Wie bewegen sich Elektronen in Atomen und Molekülen? ” e. Dauer eines „Umlaufes“ um den Atomkern: (viel) kleiner als 1 Femtosekunde 1 Attosekunde = 10 -18 Sek. Elektronenwelle (Wellenfunktion | (r, t)|2)

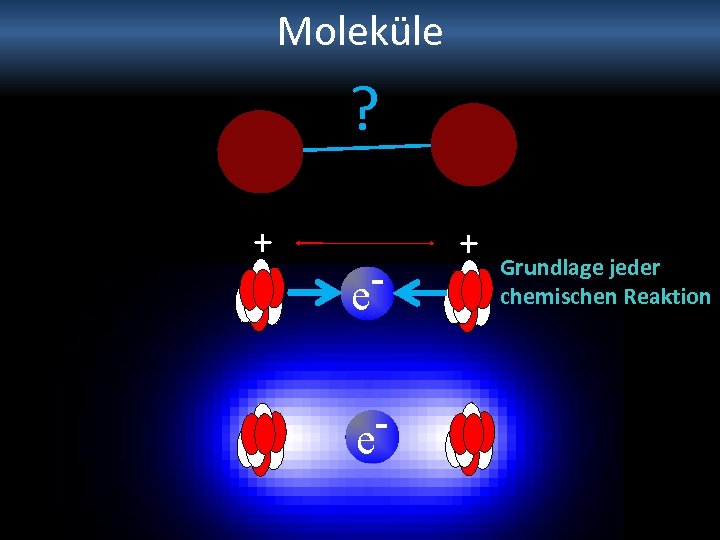

Moleküle ? + e e + Grundlage jeder chemischen Reaktion

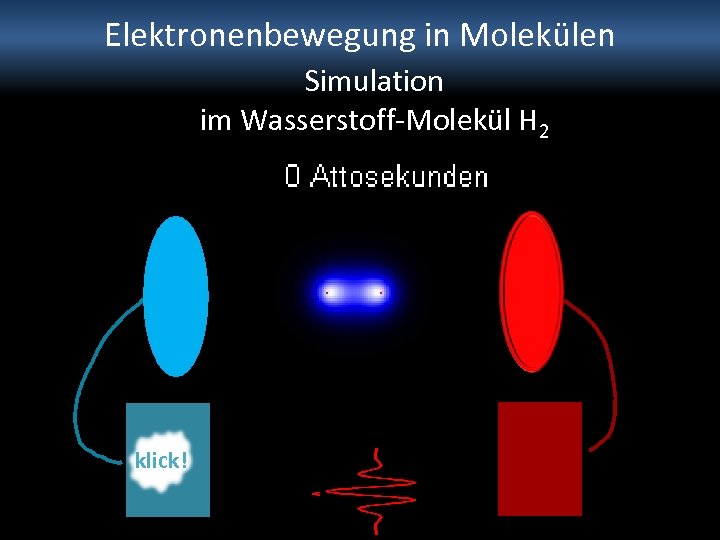

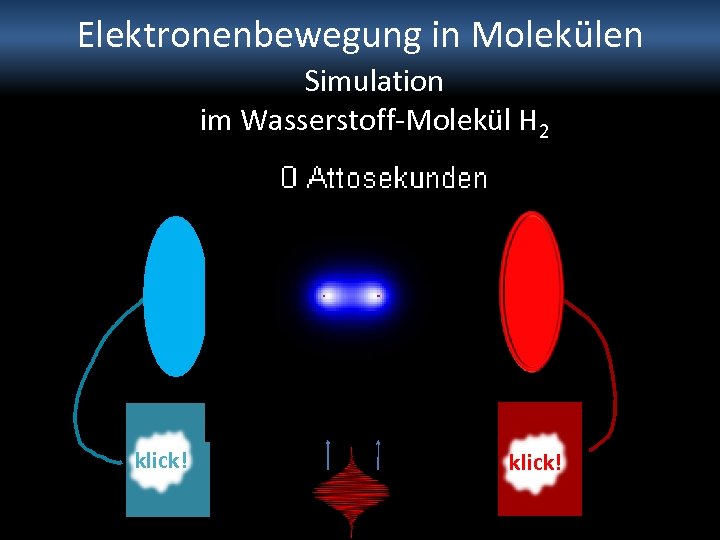

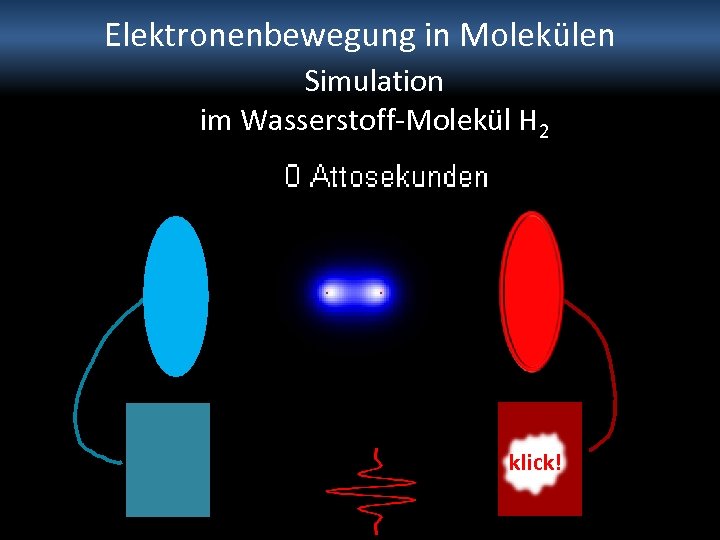

Elektronenbewegung in Molekülen Simulation im Wasserstoff-Molekül H 2 klick!

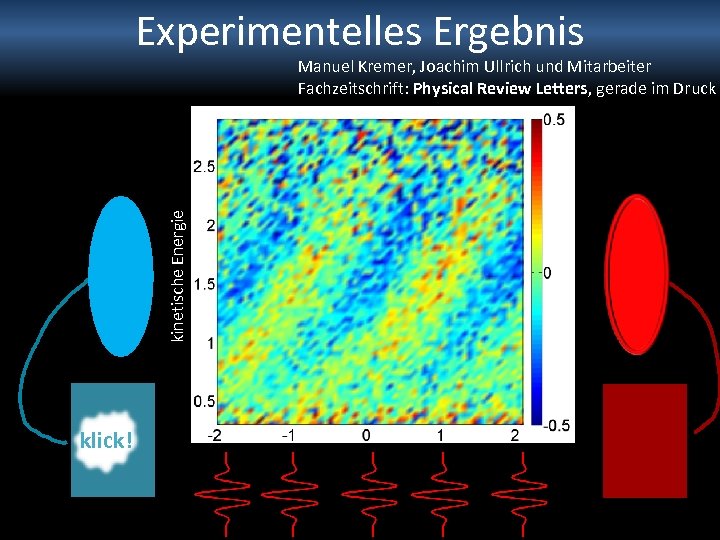

Experimentelles Ergebnis kinetische Energie Manuel Kremer, Joachim Ullrich und Mitarbeiter Fachzeitschrift: Physical Review Letters, gerade im Druck klick!

Elektronenbewegung in Molekülen H C C H H C C H C C C H H Simulation im Benzol-Molekül C 6 H 6

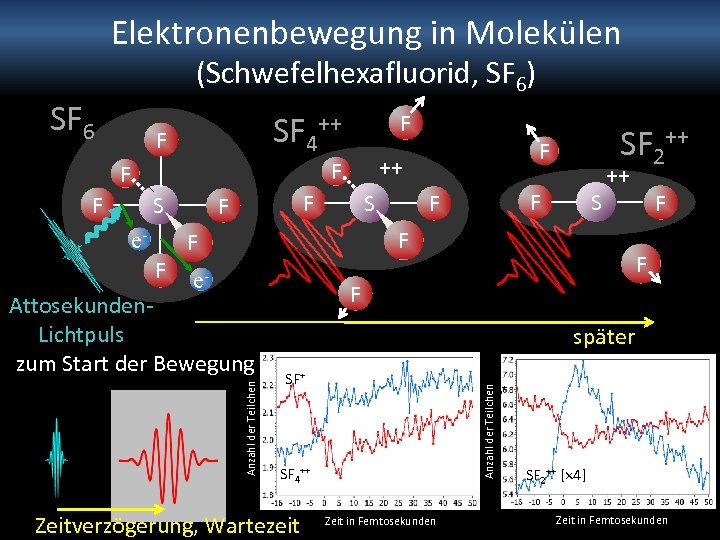

Elektronenbewegung in Molekülen (Schwefelhexafluorid, SF 6) SF 6 SF 4++ F F S e. F F F S ++ F F e- Anzahl der Teilchen Attosekunden. Lichtpuls zum Start der Bewegung F F F später SF+ S+ Anzahl der Teilchen F SF 2++ F SF 4++ Zeitverzögerung, Wartezeit Zeit in Femtosekunden SF 2++ [ 4] Zeit in Femtosekunden

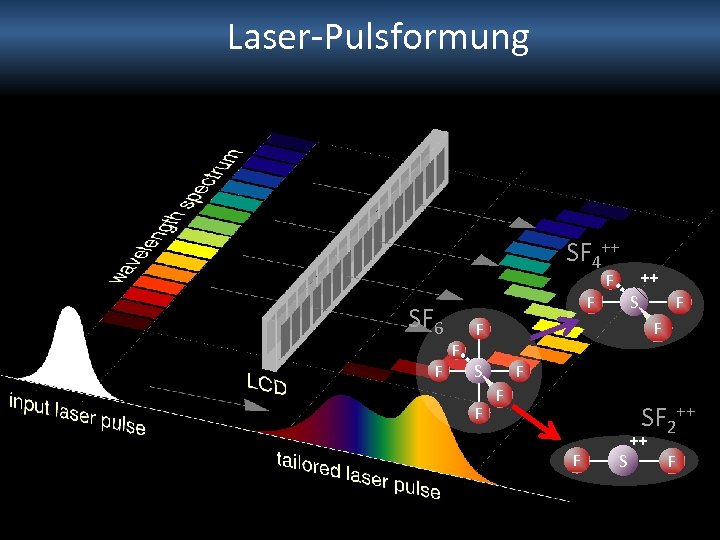

Laser-Pulsformung SF 4++ ++ F F SF 6 F F S F F F SF 2++ F S ++ F

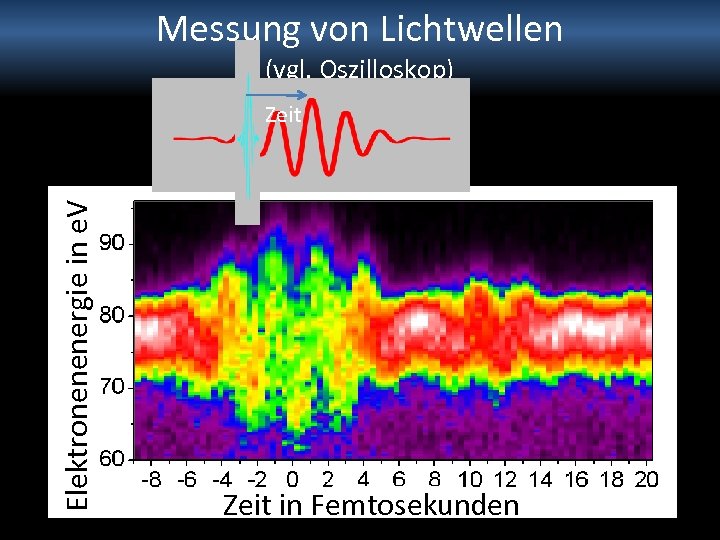

Messung von Lichtwellen (vgl. Oszilloskop) Elektronenenergie in e. V Zeit in Femtosekunden

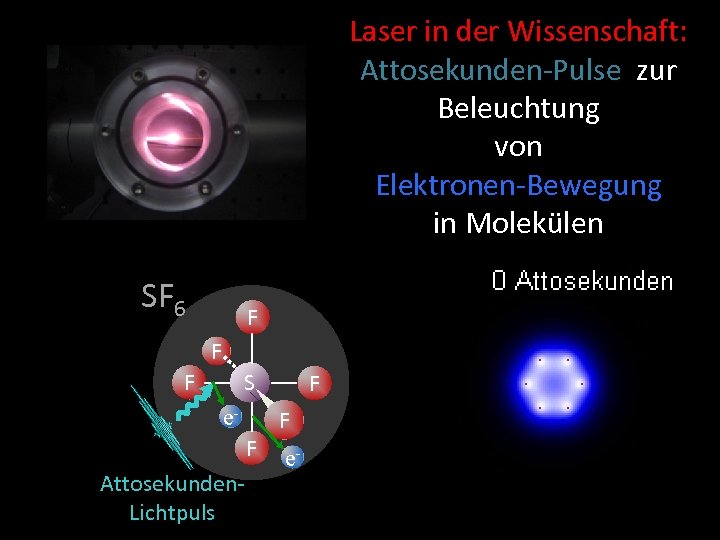

Laser in der Wissenschaft: Attosekunden-Pulse zur Beleuchtung von Elektronen-Bewegung in Molekülen SF 6 F F F S e. F Attosekunden. Lichtpuls F F e-

Ultrakurze Lichtblitze Wie bewegen sich — Elektronen e
