Ультрафильтрационные мембраны и аппараты Ультрафильтрация - это баромембранный процесс, заключающийся в том, что жидкость под давлением "продавливается" через полупроницаемую перегородку. Размер отверстий (пор) ультрафильтрационных мембран лежит в пределах от 5 нм до 0, 05 -0, 1 мкм.
Микрофотографии (на сканирующем электронном микроскопе) полимерных мембран из различных материалов а – ацетатцеллюлоза; б – полиэтерсульфон; в – высокопористый поликарбонат (трековая мембрана)
Устройство и внешний вид половолоконного ультрафильтрационного аппарата
Устройство и внешний вид рулонного мембранного элемента
Погружные мембраны Внешний вид погружных модулей: а – с половолоконными мембранными элементами; б – рулонными мембранными элементами
Технологическая схема установки улучшения качества водопроводной воды 1 – сетчатый фильтр; 2 – магнитный клапан; 3 – ультрафильтрационные аппараты; 4 – напорный бак; 5 – реле давления; 6 – шаровые краны для врезки в водопровод
Технологическая схема ультрафильтрационной установки обезжелезивания подземных вод 1 – компрессор; 2 – аэрационная колонна или бак-аэратор; 3 – насос подачи воды на ультрафильтрационную установку; 4 – ультрафильтрационные мембранные модули; 5 – магнитные клапаны; 6 – напорный бак для промывки; 7 – промывной насос
Внешний вид станции обезжелезивания Мембранные блоки, общая подача – 100 м 3/ч
Мини-установка получения воды питьевого качества из поверхностного источника производительностью 200 л/ч

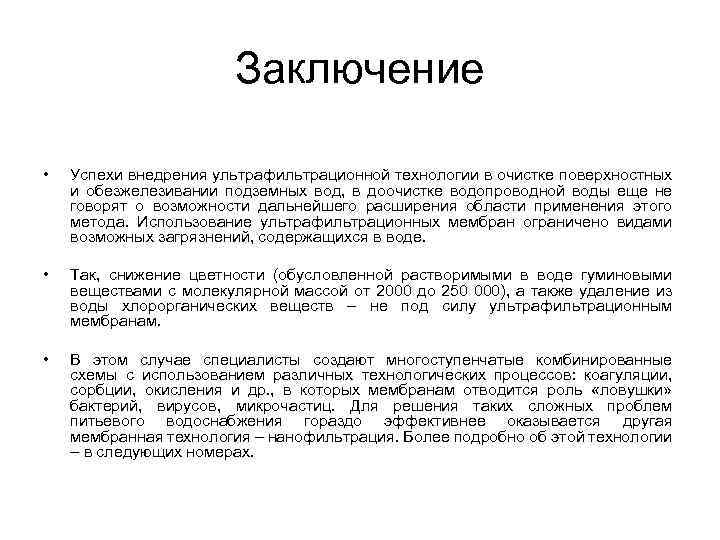

Заключение • Успехи внедрения ультрафильтрационной технологии в очистке поверхностных и обезжелезивании подземных вод, в доочистке водопроводной воды еще не говорят о возможности дальнейшего расширения области применения этого метода. Использование ультрафильтрационных мембран ограничено видами возможных загрязнений, содержащихся в воде. • Так, снижение цветности (обусловленной растворимыми в воде гуминовыми веществами с молекулярной массой от 2000 до 250 000), а также удаление из воды хлорорганических веществ – не под силу ультрафильтрационным мембранам. • В этом случае специалисты создают многоступенчатые комбинированные схемы с использованием различных технологических процессов: коагуляции, сорбции, окисления и др. , в которых мембранам отводится роль «ловушки» бактерий, вирусов, микрочастиц. Для решения таких сложных проблем питьевого водоснабжения гораздо эффективнее оказывается другая мембранная технология – нанофильтрация. Более подробно об этой технологии – в следующих номерах.
