“Улаанбаатар хотын ОСНААУГ www. osnaaug. ub. gov. mn

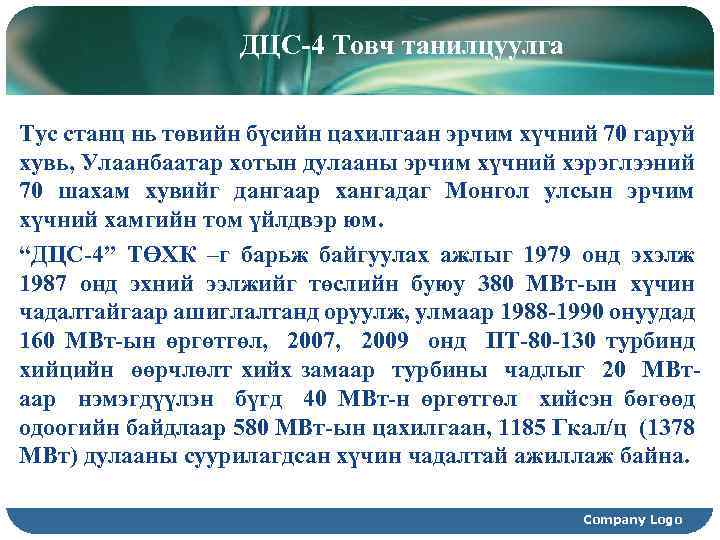

ДЦС-4 Товч танилцуулга Тус станц нь төвийн бүсийн цахилгаан эрчим хүчний 70 гаруй хувь, Улаанбаатар хотын дулааны эрчим хүчний хэрэглээний 70 шахам хувийг дангаар хангадаг Монгол улсын эрчим хүчний хамгийн том үйлдвэр юм. “ДЦС-4” ТӨХК –г барьж байгуулах ажлыг 1979 онд эхэлж 1987 онд эхний ээлжийг төслийн буюу 380 МВт-ын хүчин чадалтайгаар ашиглалтанд оруулж, улмаар 1988 -1990 онуудад 160 МВт-ын өргөтгөл, 2007, 2009 онд ПТ-80 -130 турбинд хийцийн өөрчлөлт хийх замаар турбины чадлыг 20 МВтаар нэмэгдүүлэн бүгд 40 МВт-н өргөтгөл хийсэн бөгөөд одоогийн байдлаар 580 МВт-ын цахилгаан, 1185 Гкал/ц (1378 МВт) дулааны суурилагдсан хүчин чадалтай ажиллаж байна. Company Logo

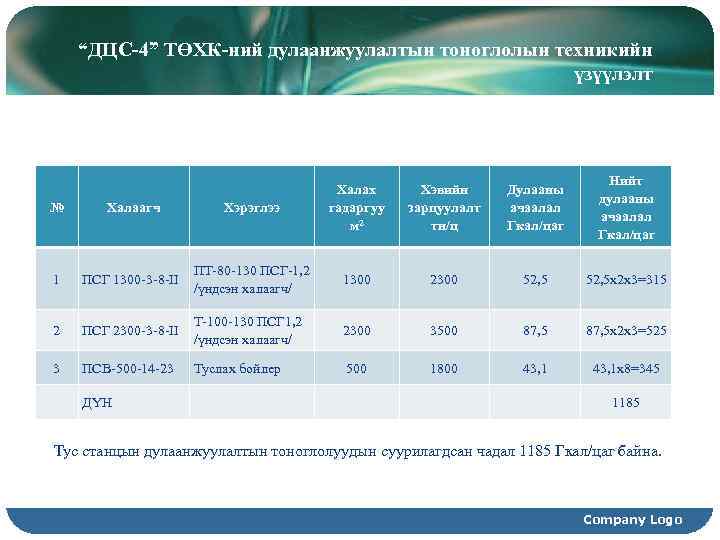

“ДЦС-4” ТӨХК-ний дулаанжуулалтын тоноглолын техникийн үзүүлэлт Хэвийн зарцуулалт тн/ц Дулааны ачаалал Гкал/цаг Нийт дулааны ачаалал Гкал/цаг № Халаагч Хэрэглээ Халах гадаргуу м 2 1 ПСГ 1300 -3 -8 -II ПТ-80 -130 ПСГ-1, 2 /үндсэн халаагч/ 1300 2300 52, 5 х2 х3=315 2 ПСГ 2300 -3 -8 -II Т-100 -130 ПСГ 1, 2 /үндсэн халаагч/ 2300 3500 87, 5 х2 х3=525 3 ПСВ-500 -14 -23 Туслах бойлер 500 1800 43, 1 х8=345 ДҮН 1185 Тус станцын дулаанжуулалтын тоноглолуудын суурилагдсан чадал 1185 Гкал/цаг байна. Company Logo

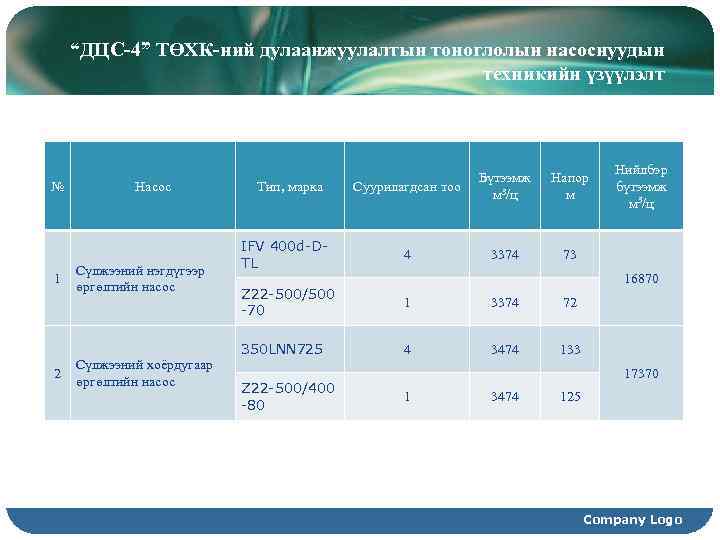

“ДЦС-4” ТӨХК-ний дулаанжуулалтын тоноглолын насоснуудын техникийн үзүүлэлт № 1 2 Насос Сүлжээний нэгдүгээр өргөлтийн насос Сүлжээний хоёрдугаар өргөлтийн насос Суурилагдсан тоо Бүтээмж м 3/ц Напор м IFV 400 d-DTL 4 3374 73 Z 22 -500/500 -70 1 3374 72 350 LNN 725 4 3474 Нийлбэр бүтээмж м 3/ц 133 Тип, марка Z 22 -500/400 -80 16870 17370 1 3474 125 Company Logo

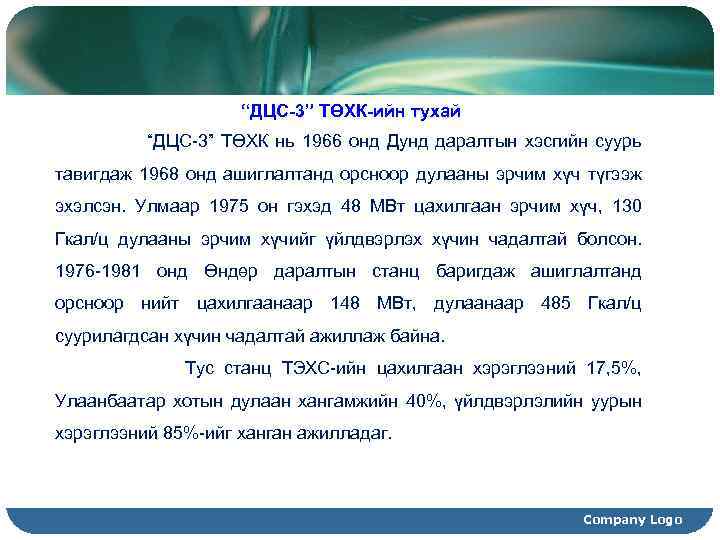

“ДЦС-3” ТӨХК-ийн тухай “ДЦС-3” ТӨХК нь 1966 онд Дунд даралтын хэсгийн суурь тавигдаж 1968 онд ашиглалтанд орсноор дулааны эрчим хүч түгээж эхэлсэн. Улмаар 1975 он гэхэд 48 МВт цахилгаан эрчим хүч, 130 Гкал/ц дулааны эрчим хүчийг үйлдвэрлэх хүчин чадалтай болсон. 1976 -1981 онд Өндөр даралтын станц баригдаж ашиглалтанд орсноор нийт цахилгаанаар 148 МВт, дулаанаар 485 Гкал/ц суурилагдсан хүчин чадалтай ажиллаж байна. Тус станц ТЭХС-ийн цахилгаан хэрэглээний 17, 5%, Улаанбаатар хотын дулаан хангамжийн 40%, үйлдвэрлэлийн уурын хэрэглээний 85%-ийг ханган ажилладаг. Company Logo

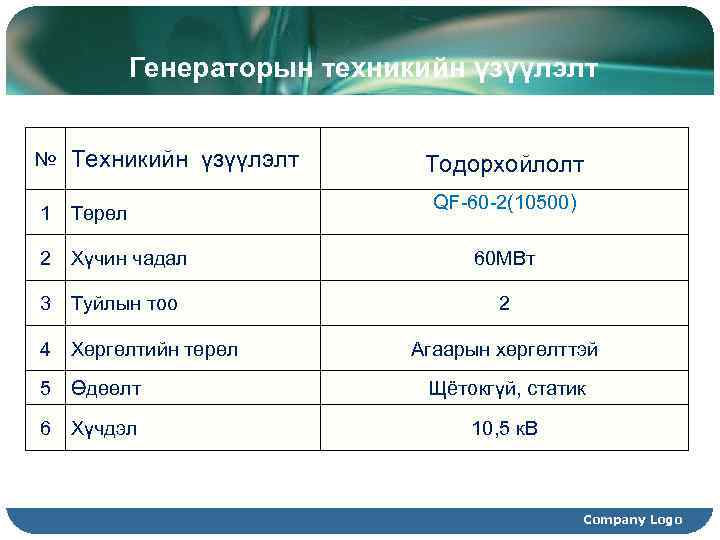

Генераторын техникийн үзүүлэлт № Техникийн үзүүлэлт 1 Төрөл Тодорхойлолт QF-60 -2(10500) 2 Хүчин чадал 60 МВт 3 Туйлын тоо 2 4 Хөргөлтийн төрөл Агаарын хөргөлттэй 5 Өдөөлт Щётокгүй, статик 6 Хүчдэл 10, 5 к. В Company Logo

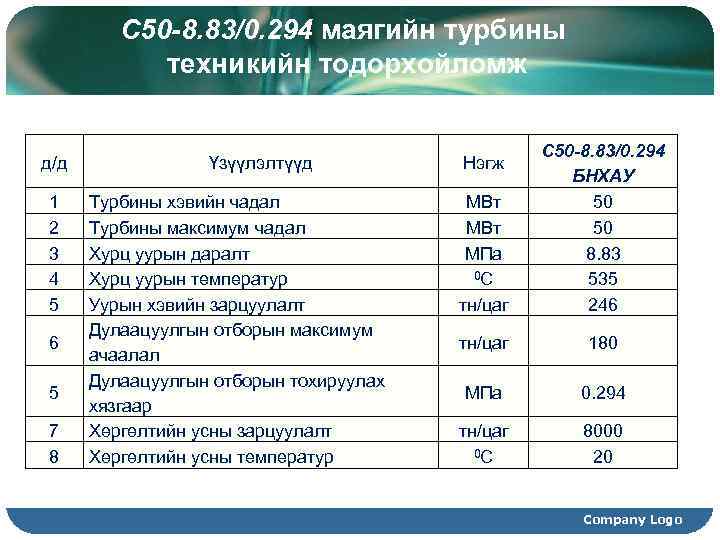

С 50 -8. 83/0. 294 маягийн турбины техникийн тодорхойломж д/д 1 2 3 4 5 6 5 7 8 Үзүүлэлтүүд Турбины хэвийн чадал Турбины максимум чадал Хурц уурын даралт Хурц уурын температур Уурын хэвийн зарцуулалт Дулаацуулгын отборын максимум ачаалал Дулаацуулгын отборын тохируулах хязгаар Хөргөлтийн усны зарцуулалт Хөргөлтийн усны температур МВт МПа 0 С тн/цаг С 50 -8. 83/0. 294 БНХАУ 50 50 8. 83 535 246 тн/цаг 180 МПа 0. 294 тн/цаг 0 С 8000 20 Нэгж Company Logo

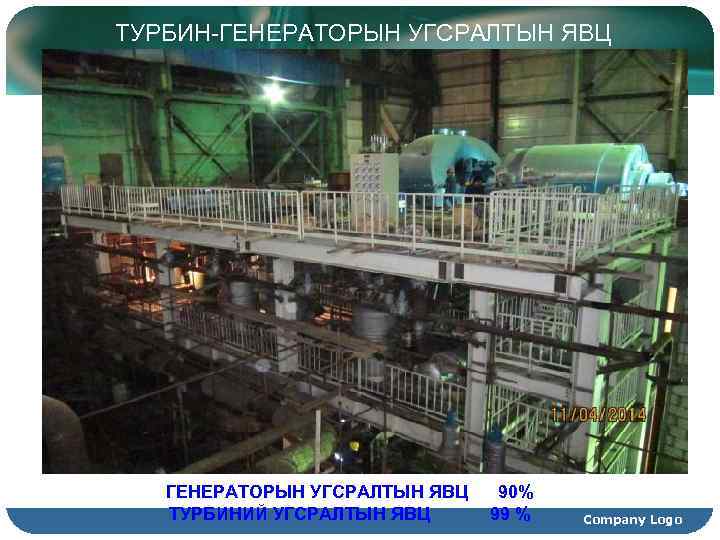

ТУРБИН-ГЕНЕРАТОРЫН УГСРАЛТЫН ЯВЦ 90% ТУРБИНИЙ УГСРАЛТЫН ЯВЦ 99 % Company Logo
3 ДЦС-2 КОМПАНИЙН ТУХАЙ ТОВЧ ТАНИЛЦУУЛГА - үíäñýí òîíîã òºõººðºìæ, õ¿чèí чàäàë ÁÊÇ-75 -39 ÔÁ ìàÿãèéí 2, ÒÑ-35 -39 ìàÿãèéí 2 гэсэн нийт 4 çóóõòàé, ÀÊ-6 – 35 ìàÿãèéí 1 Ð-4 -35 ìàÿãèéí 1 ÏÒ-12 -35 -/10 ìàÿãèéí 1 гэсэн 3 òóðáèíòàé. Сóóðèëàãäñàí õ¿чèí чàäàë 21. 5 ì ò Æèëä 135. 6 ñàÿ êВò. ö ЦЭХ, 437. 0 мян. Ãêàë ДЭХ ò¿ãýýõ чàäàëòàé. - Á¿òýö çîõèîí áàéãóóëàëò Òóñ êîìïàíèéí òºëººëºí óäèðäàõ çºâëºë íü Ñß-ààñ 1, ÒªÕ-îîñ 2, ÝÕß-ààñ 3, хараат бус гишүүн 3 гэсэн нийт 9 õ¿íèé á¿ðýëäýõ¿¿íтэй. ÿéöýòãýõ çàõèðàë, Дэд захирал бөгөөд Åðºíõèé èíæåíåð ãýñýí óäèðäëàãàòàé. Èíæåíåðèéí бодлого стратеги төлөвлөлтийн 1 àëáàòàé. Хяналтын, Çàõèðãàà óäèðäëàãûí, Ñàíõ¿¿ бүртгэлийн, Õудалдан авах ажиллагааны, Аж ахуйн ãýñýí 5 õýëòýñòýé. Ò¿ëø äàìæóóëàõ, Çóóõ, Òóðáèí-õèìè, Öàõèëãààí, äóëààíû хянах õýìæ¿¿ð àâòîìàòèêèéí ãýñýí 4 öåõòýé үйл ажиллагаагаа явуулж байна. Company Logo
3 1 Дулааны шугам сүлжээний тоноглолын шинэчлэл. 800 м 3/ц бүтээмжтэй 90 м напортой сүлжээний хувьсах хурдны насос 1 иж бүрдэл, 100 м 3/ц бүтээмжтэй 40 м напортой сүлжээний нэмэлт усны хувьсах хурдны насос 1 иж бүрдэл шинээр суурилуулах, дулааны сүлжээний нэмэлт усны деаэраторын бүтээмжийг 100 тн/ц хүртэл нэмэгдүүлэх ажлыг гүйцэтгэгчээр “Эрчим өргөө” ХХК шалгаран ажлыг гүйцэтгэсэн ба 2013 оны 11 -р сараас хэвийн горимоор ашиглаж байна. 2 ПСВ-200 сүлжээний усны халаагчийг шинэчлэх. 1969 онд ашиглалтанд орсон, 1990 -ээд онд шинэчлэгдэж байсан сүлжээний усны халаагч № 1, 2 -н зүрхэвч цоорсон, их бие, ёроол нь зөвшөөрөгдөх хэмжээнээс их элэгдсэн байсан ба УМХГ-ийн Улсын байцаагчийн гаргасан дүгнэлтийн дагуу шинэчлэгдэж, ТАД-ийн шаардлага, найдвартай ажиллагаа хангагдсан. Company Logo

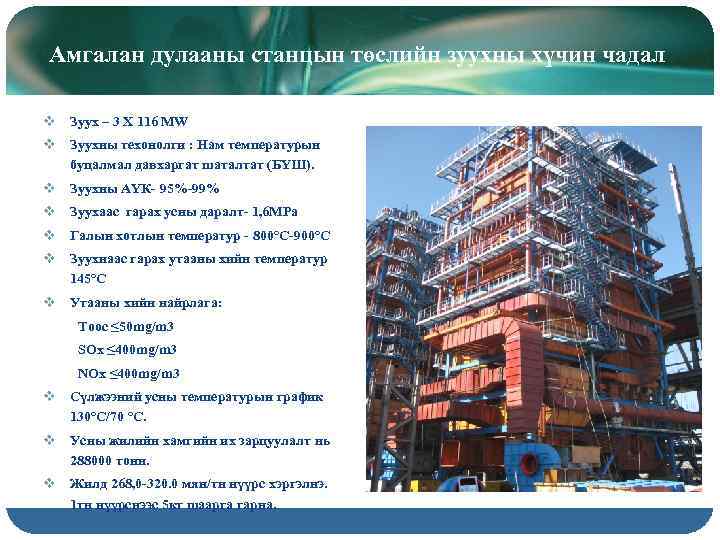

Амгалан дулааны станцын төслийн зуухны хүчин чадал v Зуух – 3 X 116 MW v Зуухны техонолги : Нам температурын буцалмал давхаргат шаталтат (БҮШ). v Зуухны АҮК- 95%-99% v Зуухаас гарах усны даралт- 1, 6 МРа v Галын хотлын температур - 800℃-900℃ v Зуухнаас гарах утааны хийн температур 145℃ v Утааны хийн найрлага: Тоос ≤ 50 mg/m 3 SOx ≤ 400 mg/m 3 NOx ≤ 400 mg/m 3 v Сүлжээний усны температурын график 130℃/70 ℃. v Усны жилийн хамгийн их зарцуулалт нь 288000 тонн. v Жилд 268, 0 -320. 0 мян/тн нүүрс хэргэлнэ. 1 тн нүүрснээс 5 кг шаарга гарна.

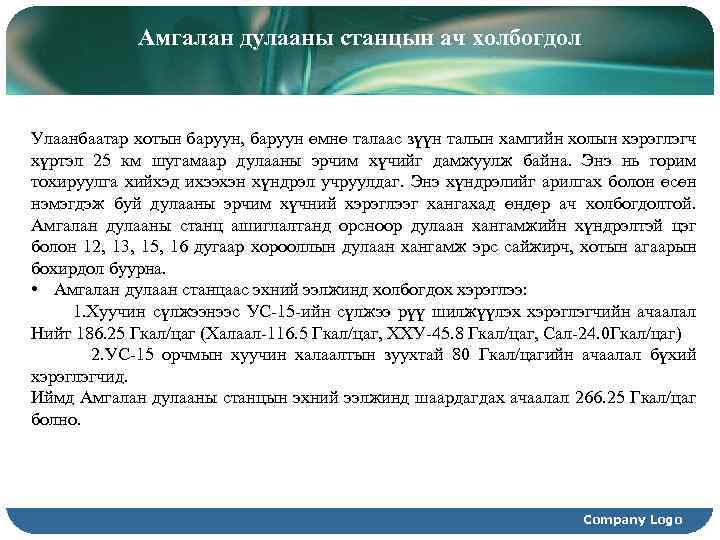

Амгалан дулааны станцын ач холбогдол Улаанбаатар хотын баруун, баруун өмнө талаас зүүн талын хамгийн холын хэрэглэгч хүртэл 25 км шугамаар дулааны эрчим хүчийг дамжуулж байна. Энэ нь горим тохируулга хийхэд ихээхэн хүндрэл учруулдаг. Энэ хүндрэлийг арилгах болон өсөн нэмэгдэж буй дулааны эрчим хүчний хэрэглээг хангахад өндөр ач холбогдолтой. Амгалан дулааны станц ашиглалтанд орсноор дулаан хангамжийн хүндрэлтэй цэг болон 12, 13, 15, 16 дугаар хорооллын дулаан хангамж эрс сайжирч, хотын агаарын бохирдол буурна. • Амгалан дулаан станцаас эхний ээлжинд холбогдох хэрэглээ: 1. Хуучин сүлжээнээс УС-15 -ийн сүлжээ рүү шилжүүлэх хэрэглэгчийн ачаалал Нийт 186. 25 Гкал/цаг (Халаал-116. 5 Гкал/цаг, ХХУ-45. 8 Гкал/цаг, Сал-24. 0 Гкал/цаг) 2. УС-15 орчмын хуучин халаалтын зуухтай 80 Гкал/цагийн ачаалал бүхий хэрэглэгчид. Иймд Амгалан дулааны станцын эхний ээлжинд шаардагдах ачаалал 266. 25 Гкал/цаг болно. Company Logo

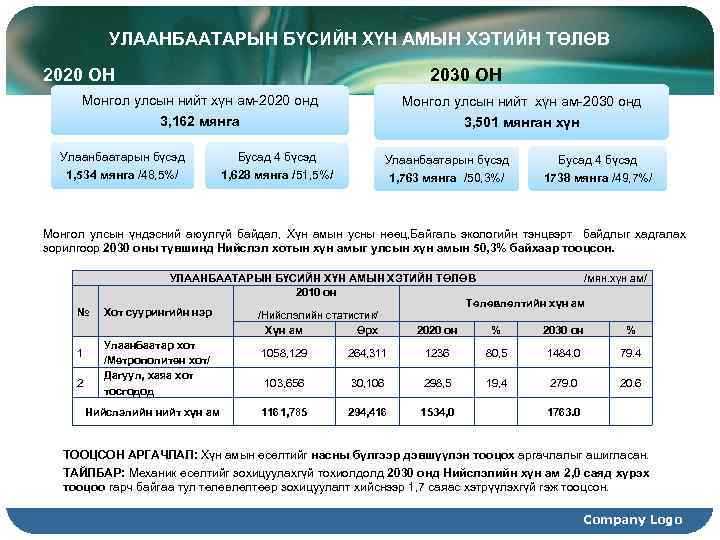

УЛААНБААТАРЫН БҮСИЙН ХҮН АМЫН ХЭТИЙН ТӨЛӨВ 2020 ОН 2030 ОН Монгол улсын нийт хүн ам-2020 онд Монгол улсын нийт хүн ам-2030 онд 3, 162 мянга 3, 501 мянган хүн Улаанбаатарын бүсэд Бусад 4 бүсэд 1, 534 мянга /48, 5%/ 1, 628 мянга /51, 5%/ Улаанбаатарын бүсэд 1, 763 мянга /50, 3%/ Бусад 4 бүсэд 1738 мянга /49, 7%/ Монгол улсын үндэсний аюулгүй байдал, Хүн амын усны нөөц, Байгаль экологийн тэнцвэрт байдлыг хадгалах зорилгоор 2030 оны түвшинд Нийслэл хотын хүн амыг улсын хүн амын 50, 3% байхаар тооцсон. № 1 2 УЛААНБААТАРЫН БҮСИЙН ХҮН АМЫН ХЭТИЙН ТӨЛӨВ /мян. хүн ам/ 2010 он Төлөвлөлтийн хүн ам Хот суурингийн нэр /Нийслэлийн статистик/ Хүн ам Өрх 2020 он % 2030 он % Улаанбаатар хот 1058, 129 264, 311 1236 80, 5 1484. 0 79. 4 /Метрополитен хот/ Дагуул, хаяа хот 103, 656 30, 106 298, 5 19, 4 279. 0 20. 6 тосгодод Нийслэлийн нийт хүн ам 1161, 785 294, 416 1534, 0 1763. 0 ТООЦСОН АРГАЧЛАЛ: Хүн амын өсөлтийг насны бүлгээр дэвшүүлэн тооцох аргачлалыг ашигласан. ТАЙЛБАР: Механик өсөлтийг зохицуулахгүй тохиолдолд 2030 онд Нийслэлийн хүн ам 2, 0 саяд хүрэх тооцоо гарч байгаа тул төлөвлөлтөөр зохицуулалт хийснээр 1, 7 саяас хэтрүүлэхгүй гэж тооцсон. Company Logo

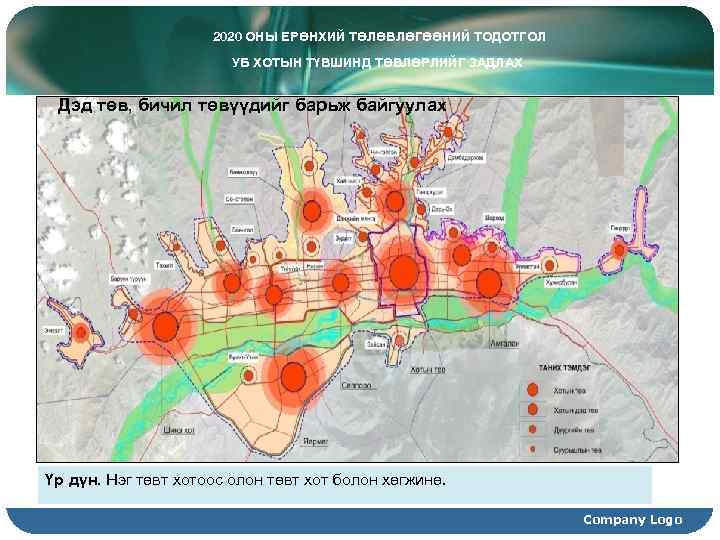

2020 ОНЫ ЕРӨНХИЙ ТӨЛӨВЛӨГӨӨНИЙ ТОДОТГОЛ УБ ХОТЫН ТҮВШИНД ТӨВЛӨРЛИЙГ ЗАДЛАХ Дэд төв, бичил төвүүдийг барьж байгуулах Үр дүн. Нэг төвт хотоос олон төвт хот болон хөгжинө. Company Logo

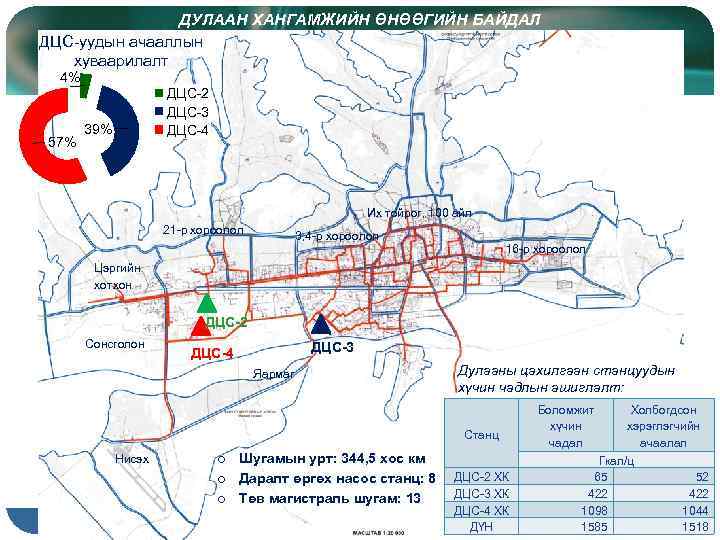

ДУЛААН ХАНГАМЖИЙН ӨНӨӨГИЙН БАЙДАЛ ДЦС-уудын ачааллын хуваарилалт 4% 57% ДЦС-2 ДЦС-3 ДЦС-4 39% Их тойрог, 100 айл 21 -р хороолол 3, 4 -р хороолол 16 -р хороолол Цэргийн хотхон ДЦС-2 Сонсголон ДЦС-3 ДЦС-4 Яармаг Дулааны цахилгаан станцуудын хүчин чадлын ашиглалт: Станц Нисэх o Шугамын урт: 344, 5 хос км o Даралт өргөх насос станц: 8 o Төв магистраль шугам: 13 ДЦС-2 ХК ДЦС-3 ХК ДЦС-4 ХК ДҮН Боломжит хүчин чадал Холбогдсон хэрэглэгчийн ачаалал Гкал/ц 65 52 422 1098 1044 Company Logo 1585 1518

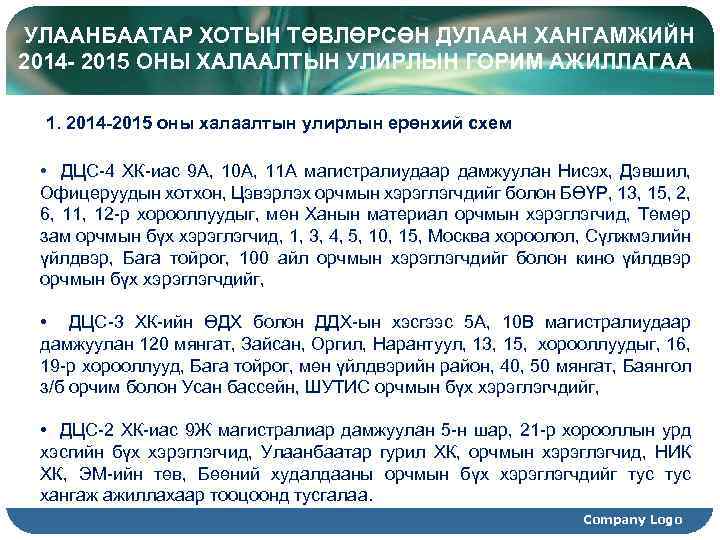

УЛААНБААТАР ХОТЫН ТӨВЛӨРСӨН ДУЛААН ХАНГАМЖИЙН 2014 - 2015 ОНЫ ХАЛААЛТЫН УЛИРЛЫН ГОРИМ АЖИЛЛАГАА 1. 2014 -2015 оны халаалтын улирлын ерөнхий схем • ДЦС-4 ХК-иас 9 А, 10 А, 11 А магистралиудаар дамжуулан Нисэх, Дэвшил, Офицеруудын хотхон, Цэвэрлэх орчмын хэрэглэгчдийг болон БӨҮР, 13, 15, 2, 6, 11, 12 -р хорооллуудыг, мөн Ханын материал орчмын хэрэглэгчид, Төмөр зам орчмын бүх хэрэглэгчид, 1, 3, 4, 5, 10, 15, Москва хороолол, Сүлжмэлийн үйлдвэр, Бага тойрог, 100 айл орчмын хэрэглэгчдийг болон кино үйлдвэр орчмын бүх хэрэглэгчдийг, • ДЦС-3 ХК-ийн ӨДХ болон ДДХ-ын хэсгээс 5 А, 10 В магистралиудаар дамжуулан 120 мянгат, Зайсан, Оргил, Нарантуул, 13, 15, хорооллуудыг, 16, 19 -р хорооллууд, Бага тойрог, мөн үйлдвэрийн район, 40, 50 мянгат, Баянгол з/б орчим болон Усан бассейн, ШУТИС орчмын бүх хэрэглэгчдийг, • ДЦС-2 ХК-иас 9 Ж магистралиар дамжуулан 5 -н шар, 21 -р хорооллын урд хэсгийн бүх хэрэглэгчид, Улаанбаатар гурил ХК, орчмын хэрэглэгчид, НИК ХК, ЭМ-ийн төв, Бөөний худалдааны орчмын бүх хэрэглэгчдийг тус хангаж ажиллахаар тооцоонд тусгалаа. Company Logo

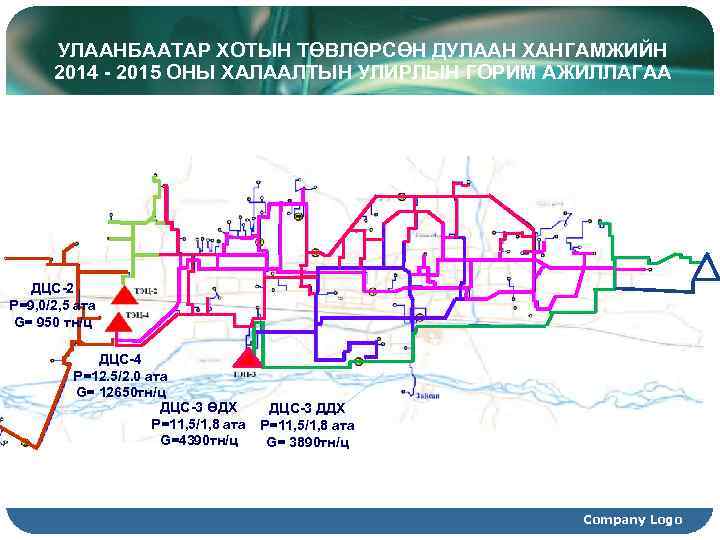

УЛААНБААТАР ХОТЫН ТӨВЛӨРСӨН ДУЛААН ХАНГАМЖИЙН 2014 - 2015 ОНЫ ХАЛААЛТЫН УЛИРЛЫН ГОРИМ АЖИЛЛАГАА ДЦС-2 Р=9, 0/2, 5 ата G= 950 тн/ц ДЦС-4 Р=12. 5/2. 0 ата G= 12650 тн/ц ДЦС-3 ӨДХ Р=11, 5/1, 8 ата G=4390 тн/ц ДЦС-3 ДДХ Р=11, 5/1, 8 ата G= 3890 тн/ц Company Logo

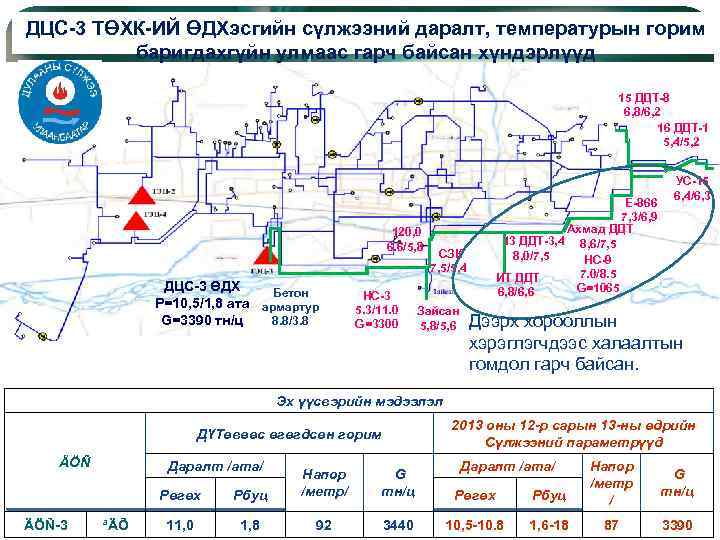

ДЦС-3 ТӨХК-ИЙ ӨДХэсгийн сүлжээний даралт, температурын горим баригдахгүйн улмаас гарч байсан хүндэрлүүд 15 ДДТ-8 6, 8/6, 2 16 ДДТ-1 5, 4/5, 2 120, 0 6. 6/5, 8 ДЦС-3 ӨДХ Бетон Р=10, 5/1, 8 ата армартур G=3390 тн/ц 8. 8/3. 8 НС-3 5. 3/11. 0 G=3300 СЗК 7, 5/5, 4 Зайсан 5, 8/5, 6 Е-866 7, 3/6, 9 Ахмад ДДТ 13 ДДТ-3, 4 8, 6/7, 5 8, 0/7, 5 НС-9 7. 0/8. 5 ИТ ДДТ G=1065 6, 8/6, 6 УС-15 6, 4/6, 3 Дээрх хорооллын хэрэглэгчдээс халаалтын гомдол гарч байсан. Эх үүсвэрийн мэдээлэл 2013 оны 12 -р сарын 13 -ны өдрийн Сүлжээний параметрүүд ДҮТөвөөс өгөгдсөн горим ÄÖÑ Даралт /ата/ Рөгөх ÄÖÑ-3 ªÄÕ Рбуц Напор /метр/ 11, 0 1, 8 92 Даралт /ата/ G тн/ц Рөгөх Рбуц 3440 10, 5 -10. 8 1, 6 -18 Напор /метр / G тн/ц Company Logo 87 3390

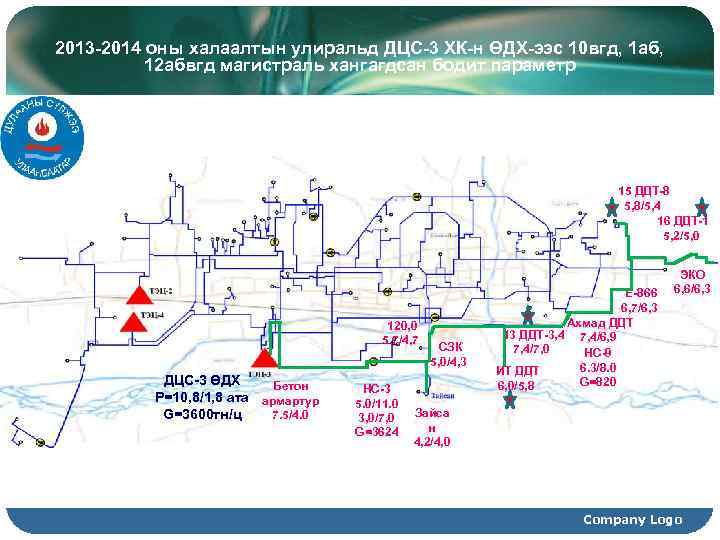

2013 -2014 оны халаалтын улиральд ДЦС-3 ХК-н ӨДХ-ээс 10 вгд, 1 аб, 12 абвгд магистраль хангагдсан бодит параметр 15 ДДТ-8 5, 8/5, 4 16 ДДТ-1 5, 2/5, 0 120, 0 5. 7/4, 7 ДЦС-3 ӨДХ Бетон Р=10, 8/1, 8 ата армартур G=3600 тн/ц 7. 5/4. 0 НС-3 5. 0/11. 0 3, 0/7, 0 G=3624 СЗК 5, 0/4, 3 Е-866 6, 7/6, 3 Ахмад ДДТ 13 ДДТ-3, 4 7, 4/6, 9 7, 4/7, 0 НС-9 6. 3/8. 0 ИТ ДДТ G=820 6, 0/5, 8 ЭКО 6, 6/6, 3 Зайса н 4, 2/4, 0 Company Logo
2014 -2015 халаалтын улиралд шинээр нэмэгдэх ачааллыг эх үүсвэрээр ангилсан Техникийнг нөхцлийн ачаалал Холбогдох ачаалал Q нийт /Гкал/ц/ Q хал /Гкал/ц/ Q хху /Гкал/ц/ Q нийт /Гкал/ц/ G нийт /тн/ц/ Сүлжээ Хэрэглэгчийн тоо 700 6 2. 64 1. 76 0. 88 2. 64 33 1000 11 10. 54 5. 01 5. 54 7. 89 99 1200 47 24. 75 14. 21 10. 54 20. 17 252 64. 0 37. 9 21. 0 17. 0 30. 7 384 ӨДХ 42 62. 54 34. 72 27. 82 41. 71 521 ДДХ 18 29. 76 16. 60 11. 97 15. 91 199 Нийт 60. 0 92. 3 51. 3 39. 8 57. 6 720 ДЦС-2 2 0. 27 0. 22 0. 05 0. 27 3 Нийт дүн 126. 0 130. 5 72. 5 56. 8 88. 6 1107 Эх үүсвэр ДЦС-4 Нийт ДЦС-3 Company Logo

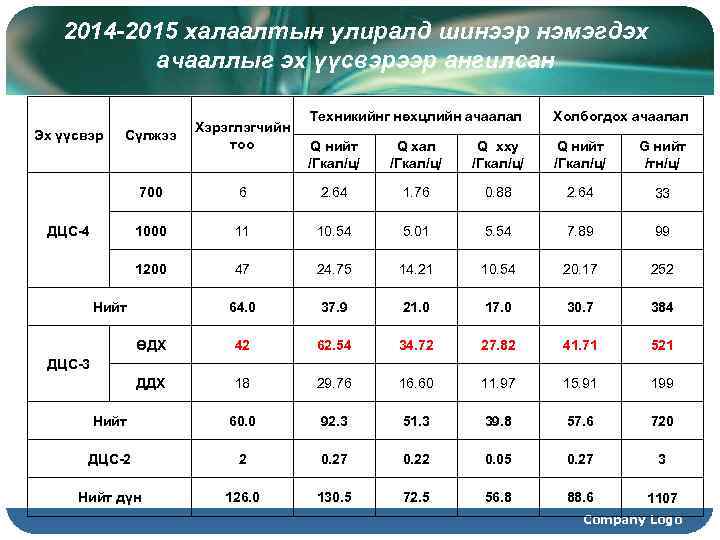

2014 -2015 халаалтын улиралд шинээр нэмэгдэх ачааллыг эх үүсвэрээр ангилсан Техникийнг нөхцлийн ачаалал Холбогдох ачаалал Q нийт /Гкал/ц/ Q хал /Гкал/ц/ Q хху /Гкал/ц/ Q нийт /Гкал/ц/ G нийт /тн/ц/ Сүлжээ Хэрэглэгчийн тоо 700 6 2. 64 1. 76 0. 88 2. 64 33 1000 11 10. 54 5. 01 5. 54 7. 89 99 1200 47 24. 75 14. 21 10. 54 20. 17 252 64. 0 37. 9 21. 0 17. 0 30. 7 384 ӨДХ 42 62. 54 34. 72 27. 82 41. 71 521 ДДХ 18 29. 76 16. 60 11. 97 15. 91 199 Нийт 60. 0 92. 3 51. 3 39. 8 57. 6 720 ДЦС-2 2 0. 27 0. 22 0. 05 0. 27 3 Нийт дүн 126. 0 130. 5 72. 5 56. 8 88. 6 1107 Эх үүсвэр ДЦС-4 Нийт ДЦС-3 Company Logo

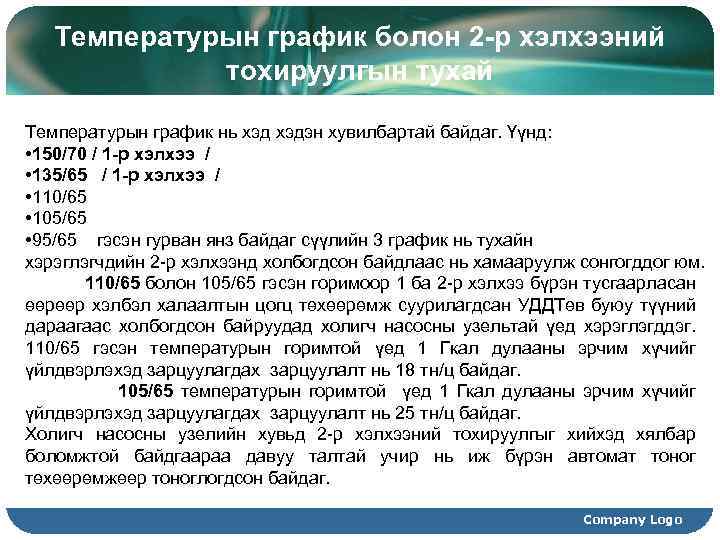

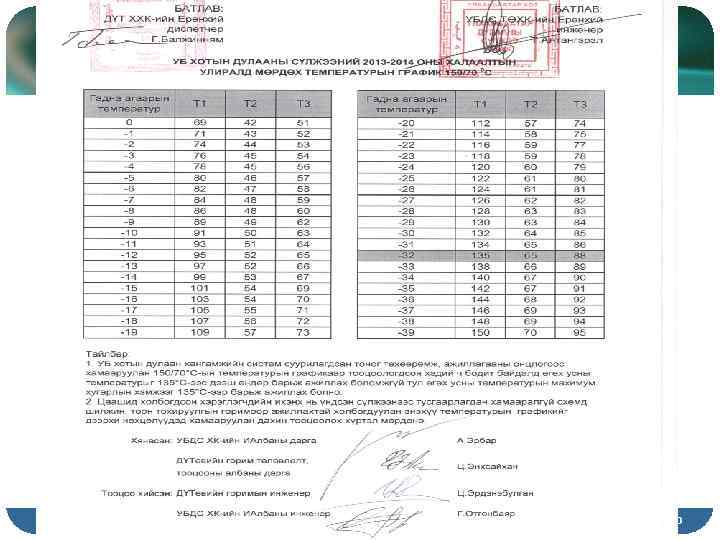

Температурын график болон 2 -р хэлхээний тохируулгын тухай Температурын график нь хэдэн хувилбартай байдаг. Үүнд: • 150/70 / 1 -р хэлхээ / • 135/65 / 1 -р хэлхээ / • 110/65 • 105/65 • 95/65 гэсэн гурван янз байдаг сүүлийн 3 график нь тухайн хэрэглэгчдийн 2 -р хэлхээнд холбогдсон байдлаас нь хамааруулж сонгогддог юм. 110/65 болон 105/65 гэсэн горимоор 1 ба 2 -р хэлхээ бүрэн тусгаарласан өөрөөр хэлбэл халаалтын цогц төхөөрөмж суурилагдсан УДДТөв буюу түүний дараагаас холбогдсон байруудад холигч насосны узельтай үед хэрэглэгддэг. 110/65 гэсэн температурын горимтой үед 1 Гкал дулааны эрчим хүчийг үйлдвэрлэхэд зарцуулагдах зарцуулалт нь 18 тн/ц байдаг. 105/65 температурын горимтой үед 1 Гкал дулааны эрчим хүчийг үйлдвэрлэхэд зарцуулагдах зарцуулалт нь 25 тн/ц байдаг. Холигч насосны узелийн хувьд 2 -р хэлхээний тохируулгыг хийхэд хялбар боломжтой байдгаараа давуу талтай учир нь иж бүрэн автомат тоног төхөөрөмжөөр тоноглогдсон байдаг. Company Logo
Температурын график болон 2 -р хэлхээний тохируулгын тухай 95/65 гэсэн горим нь холигч насосгүй буюу шайбны узель болон элеваторын узельтай үед ашиглагдана. Учир байрны радиатор дээр байх зөвшөөрөгдөх дээд температурын утга нь 95 байдаг. Элеватор болон шайбны үзелийн хувьд 2 -р хэлхээний тохируулгыг хийхэд хүндрэлтэй байдаг учир нь өвлийн оргил ачаалалд тохирох шайба болон сопло нь өөр хавар намрын завсарын горимд бас өөр байдаг тул тэр болгонд халаалт хааж тохируулах хэрэгсэлийг солино гэсэн үг юм. Орчин үед шинээр баригдаж байгаа байр нь иж бүрэн автоматчилагдаж хэрэглэснийхээ хэрээр төлдөг болж байгаа өнөө үед 2 -р хэлхээний тохируулга хэдий чинээ сайн хийнэ төдий чинээ хэмнэлтийг гаргана. 95/65 горимоор ажиллаж байх үед 1 Гкал дулааны эрчим хүчийг үйлдвэрлэхэд зарцуулагдах зарцуулалт нь 33, 3 тн/ц байдаг. Эндээс ажиглаж үзвэл 2 -р хэлхээний зарцуулалт 110/65 болон 105/65 температурын горимтой байх нь 95/65 графиктай байх үеийнхээс 10% бага байна. Дээрхи тоон утгаас харьцуулахад 110/65 болон 105/65, 95/65 графиктай үед 2 -р хэлхээний шугамын нэвтрүүлэх чадварыг харгалзан үзэх шаардлага зайлшгүй гарч ирж байна. Company Logo
Company Logo

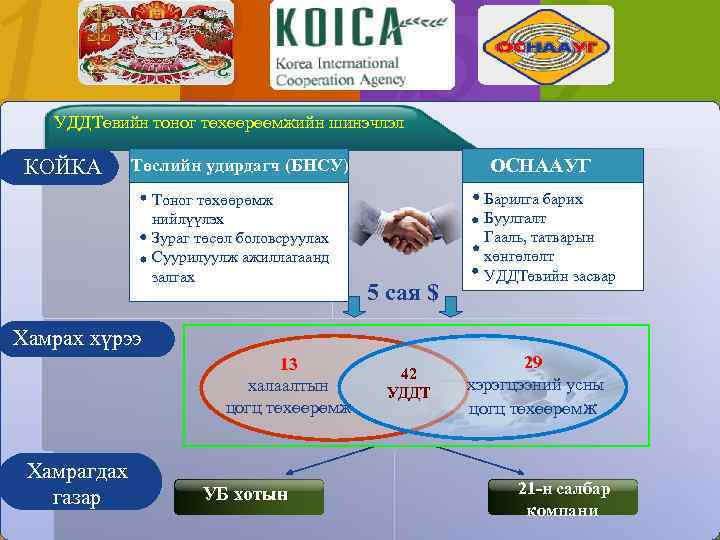

УДДТөвийн тоног төхөөрөөмжийн шинэчлэл КОЙКА ОСНААУГ Төслийн удирдагч (БНСУ) Тоног төхөөрөмж нийлүүлэх Зураг төсөл боловсруулах Суурилуулж ажиллагаанд Contract залгах 5 сая $ Барилга барих Буулгалт Гааль, татварын хөнгөлөлт Contract УДДТөвийн засвар Хамрах хүрээ 13 халаалтын цогц төхөөрөмж Хамрагдах газар УБ хотын 42 УДДТ 29 хэрэгцээний усны цогц төхөөрөмж 21 -н салбар компани Company Logo
v Íèéòäýý ýíý òºñëèéí õ¿ðýýíä 16 -ð õîðîîëîëä óñ, äóëààí äàìæóóëàõ òºâèéí íýã áàðèëãà øèíýýð áàðüæ /1 äàâõàð, íèéò òàëáàé 78 ì 2/ v Õàëóóí óñíû ÿëòñàí äóëààí ñîëèëöóóð 43 êîì v Õ¿éòýí óñíû ºðãºëòèéí íàñîñ 103 ø v Õàëóóí óñíû ýðãýëòèéí íàñîñ 86 ø v Óäèðäëàãûí àâòîìàò ñèñòåì 88 êîì v Öàõèëãààíû óäèðäëàãûí òîíîãëîë v Óñ 纺ëð¿¿ëýã÷ òºõººðºìæ 1 êîì òóñ ñóóðèëàãäñàí. v Òºñëèéí ñàíõ¿¿æèëò 5 ñàÿ àì. äîëëàð Company Logo

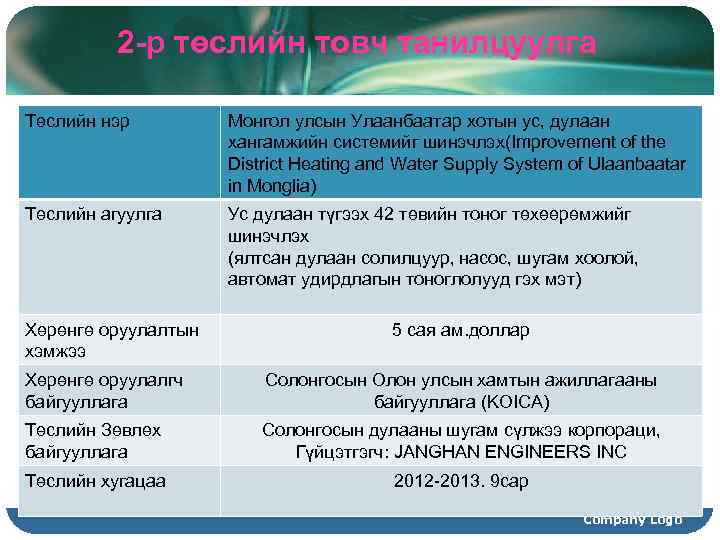

2 -р төслийн товч танилцуулга Төслийн нэр Монгол улсын Улаанбаатар хотын ус, дулаан хангамжийн системийг шинэчлэх(Improvement of the District Heating and Water Supply System of Ulaanbaatar in Monglia) Төслийн агуулга Ус дулаан түгээх 42 төвийн тоног төхөөрөмжийг шинэчлэх (ялтсан дулаан солилцуур, насос, шугам хоолой, автомат удирдлагын тоноглолууд гэх мэт) Хөрөнгө оруулалтын хэмжээ 5 сая ам. доллар Хөрөнгө оруулалгч байгууллага Солонгосын Олон улсын хамтын ажиллагааны байгууллага (KOICA) Төслийн Зөвлөх байгууллага Солонгосын дулааны шугам сүлжээ корпораци, Гүйцэтгэгч: JANGHAN ENGINEERS INC Төслийн хугацаа 2012 -2013. 9 сар Company Logo

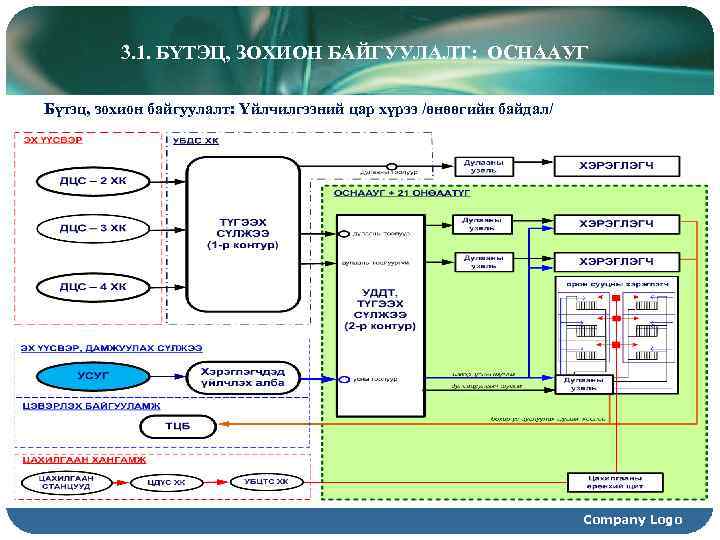

3. 1. БҮТЭЦ, ЗОХИОН БАЙГУУЛАЛТ: ОСНААУГ Бүтэц, зохион байгуулалт: Үйлчилгээний цар хүрээ /өнөөгийн байдал/ Company Logo
3. 1. БҮТЭЦ, ЗОХИОН БАЙГУУЛАЛТ: ОСНААУГ /үргэлжлэл/ Бүтэц, зохион байгуулалт: Үйлчилгээний цар хүрээ /шинэчлэх санал/ Company Logo
Орон сууцны хорооллын ус хангамж, бохир ус татан зайлуулах системийн бүтэц, ажиллагаа, ажиллах зарчим
13 -р хороолол УДДТ-1, 2 Company Logo

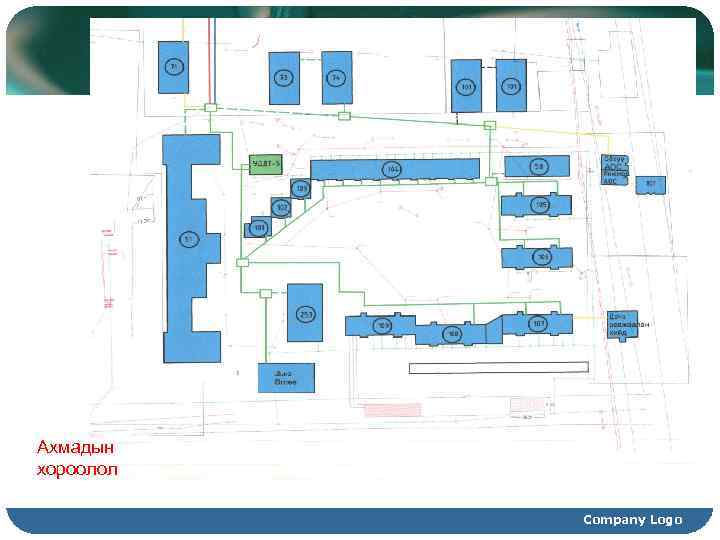

Ахмадын хороолол Company Logo

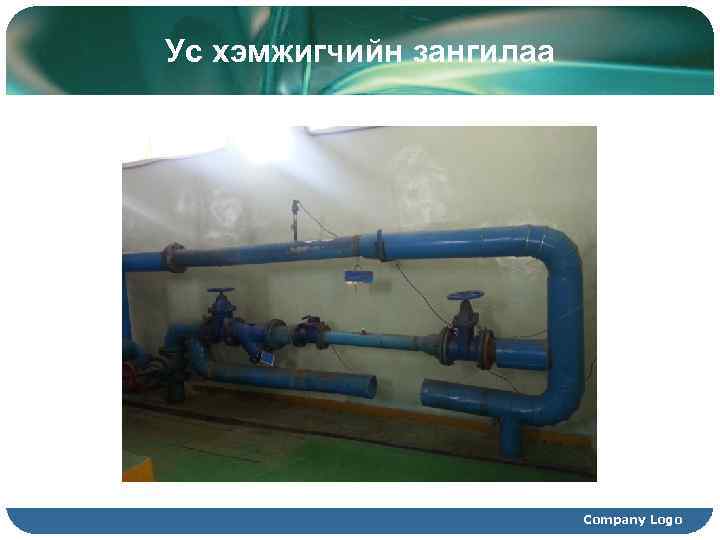

Ус хэмжигчийн зангилаа Company Logo

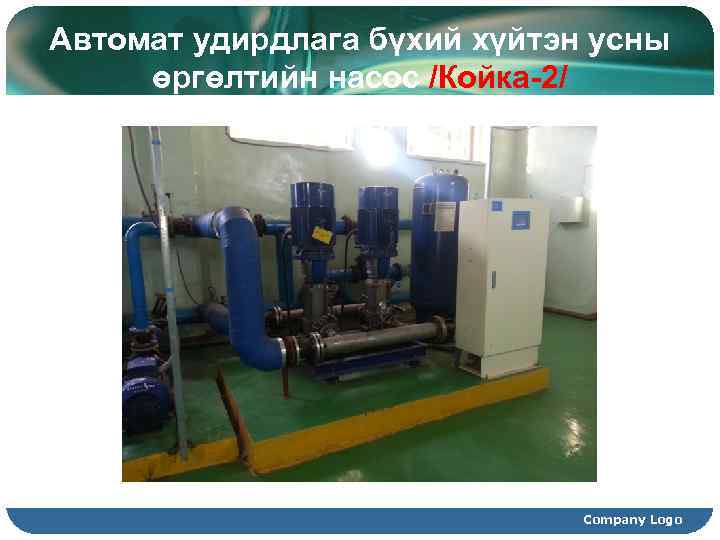

Автомат удирдлага бүхий хүйтэн усны өргөлтийн насос /Койка-2/ Company Logo

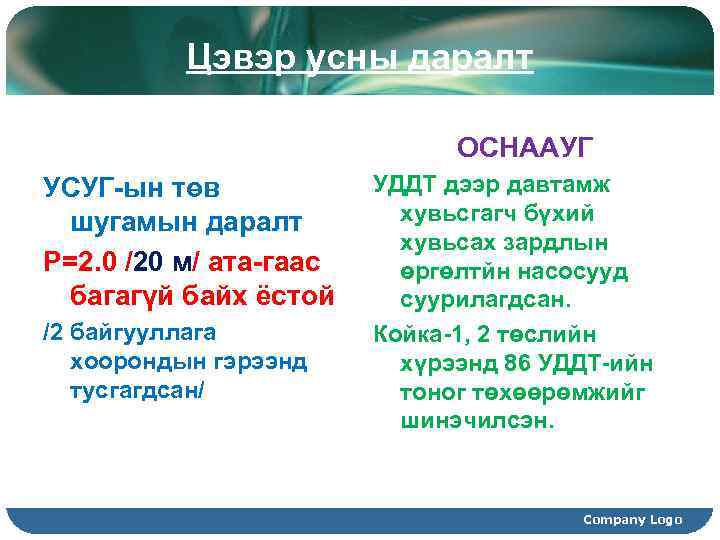

Цэвэр усны даралт ОСНААУГ УСУГ-ын төв шугамын даралт Р=2. 0 /20 м/ ата-гаас багагүй байх ёстой /2 байгууллага хоорондын гэрээнд тусгагдсан/ УДДТ дээр давтамж хувьсгагч бүхий хувьсах зардлын өргөлтйн насосууд суурилагдсан. Койка-1, 2 төслийн хүрээнд 86 УДДТ-ийн тоног төхөөрөмжийг шинэчилсэн. Company Logo

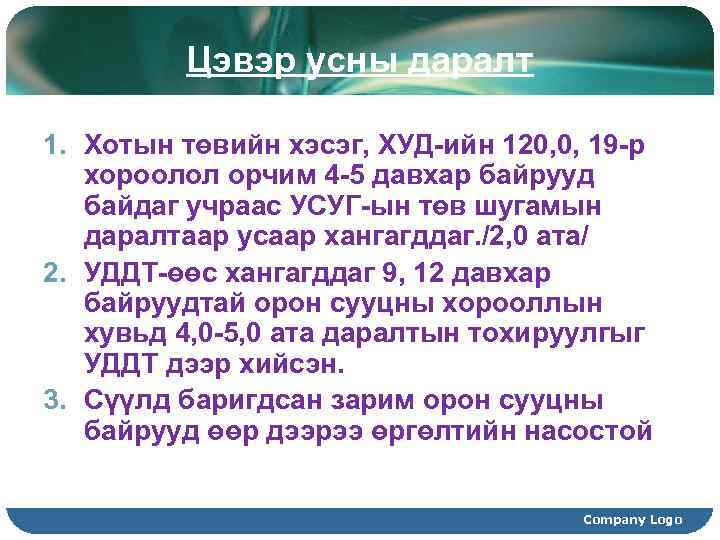

Цэвэр усны даралт 1. Хотын төвийн хэсэг, ХУД-ийн 120, 0, 19 -р хороолол орчим 4 -5 давхар байрууд байдаг учраас УСУГ-ын төв шугамын даралтаар усаар хангагддаг. /2, 0 ата/ 2. УДДТ-өөс хангагддаг 9, 12 давхар байруудтай орон сууцны хорооллын хувьд 4, 0 -5, 0 ата даралтын тохируулгыг УДДТ дээр хийсэн. 3. Сүүлд баригдсан зарим орон сууцны байрууд өөр дээрээ өргөлтийн насостой Company Logo

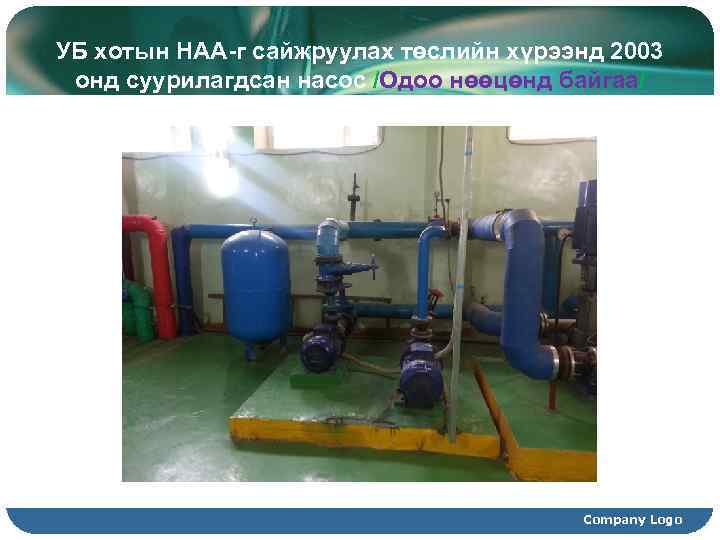

УБ хотын НАА-г сайжруулах төслийн хүрээнд 2003 онд суурилагдсан насос /Одоо нөөцөнд байгаа/ Company Logo

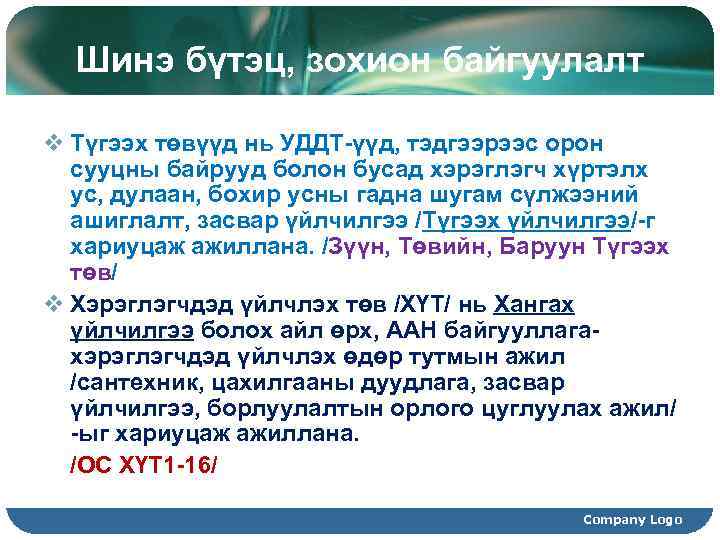

Шинэ бүтэц, зохион байгуулалт v Түгээх төвүүд нь УДДТ-үүд, тэдгээрээс орон сууцны байрууд болон бусад хэрэглэгч хүртэлх ус, дулаан, бохир усны гадна шугам сүлжээний ашиглалт, засвар үйлчилгээ /Түгээх үйлчилгээ/-г хариуцаж ажиллана. /Зүүн, Төвийн, Баруун Түгээх төв/ v Хэрэглэгчдэд үйлчлэх төв /ХҮТ/ нь Хангах үйлчилгээ болох айл өрх, ААН байгууллагахэрэглэгчдэд үйлчлэх өдөр тутмын ажил /сантехник, цахилгааны дуудлага, засвар үйлчилгээ, борлуулалтын орлого цуглуулах ажил/ -ыг хариуцаж ажиллана. /ОС ХҮТ 1 -16/ Company Logo

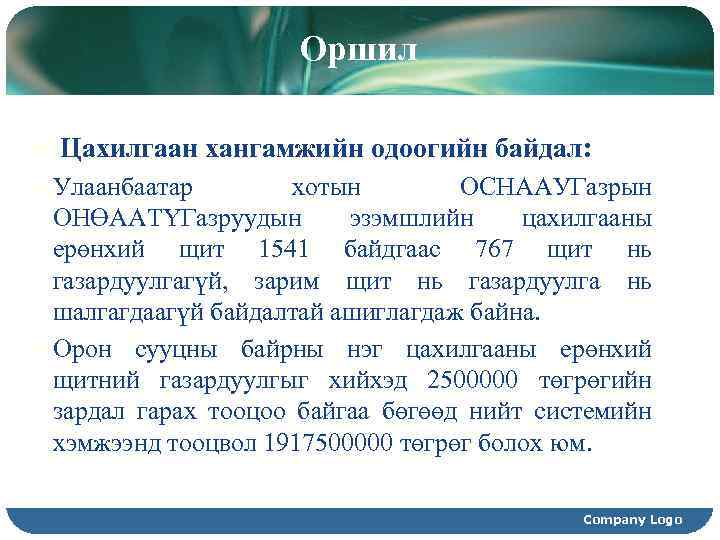

Оршил Цахилгаан хангамжийн одоогийн байдал: Улаанбаатар хотын ОСНААУГазрын ОНӨААТҮГазруудын эзэмшлийн цахилгааны ерөнхий щит 1541 байдгаас 767 щит нь газардуулгагүй, зарим щит нь газардуулга нь шалгагдаагүй байдалтай ашиглагдаж байна. Орон сууцны байрны нэг цахилгааны ерөнхий щитний газардуулгыг хийхэд 2500000 төгрөгийн зардал гарах тооцоо байгаа бөгөөд нийт системийн хэмжээнд тооцвол 1917500000 төгрөг болох юм. Company Logo

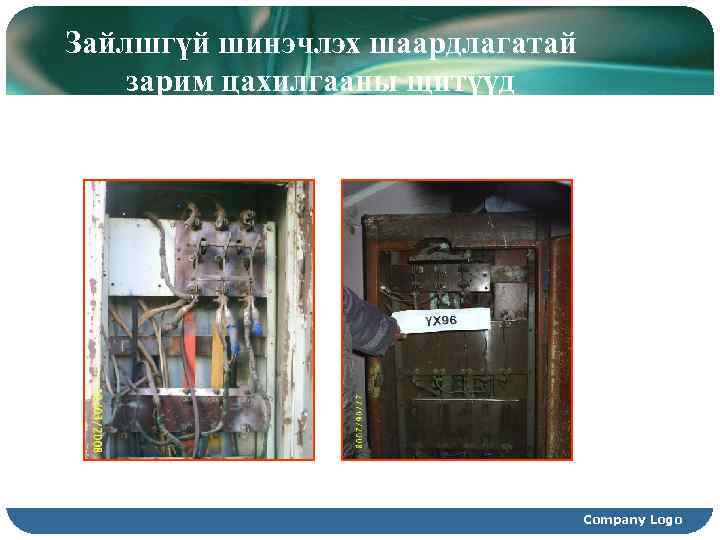

Зайлшгүй шинэчлэх шаардлагатай зарим цахилгааны щитүүд Company Logo

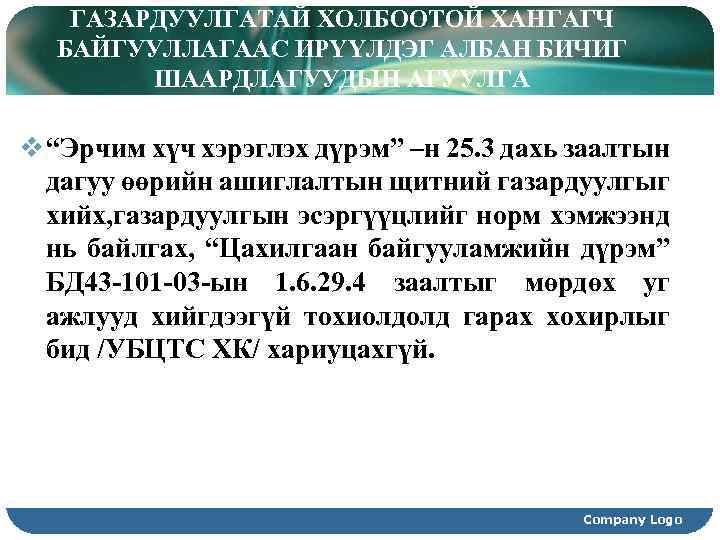

ГАЗАРДУУЛГАТАЙ ХОЛБООТОЙ ХАНГАГЧ БАЙГУУЛЛАГААС ИРҮҮЛДЭГ АЛБАН БИЧИГ ШААРДЛАГУУДЫН АГУУЛГА v “Эрчим хүч хэрэглэх дүрэм” –н 25. 3 дахь заалтын дагуу өөрийн ашиглалтын щитний газардуулгыг хийх, газардуулгын эсэргүүцлийг норм хэмжээнд нь байлгах, “Цахилгаан байгууламжийн дүрэм” БД 43 -101 -03 -ын 1. 6. 29. 4 заалтыг мөрдөх уг ажлууд хийгдээгүй тохиолдолд гарах хохирлыг бид /УБЦТС ХК/ хариуцахгүй. Company Logo

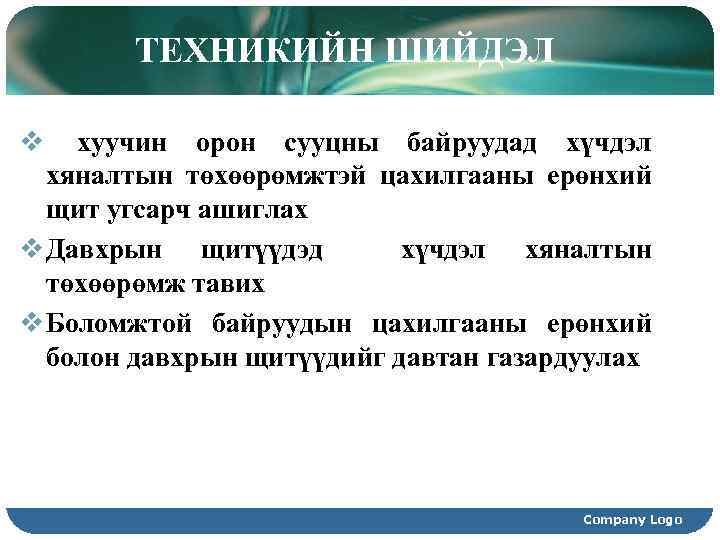

ТЕХНИКИЙН ШИЙДЭЛ v хуучин орон сууцны байруудад хүчдэл хяналтын төхөөрөмжтэй цахилгааны ерөнхий щит угсарч ашиглах v Давхрын щитүүдэд хүчдэл хяналтын төхөөрөмж тавих v Боломжтой байруудын цахилгааны ерөнхий болон давхрын щитүүдийг давтан газардуулах Company Logo

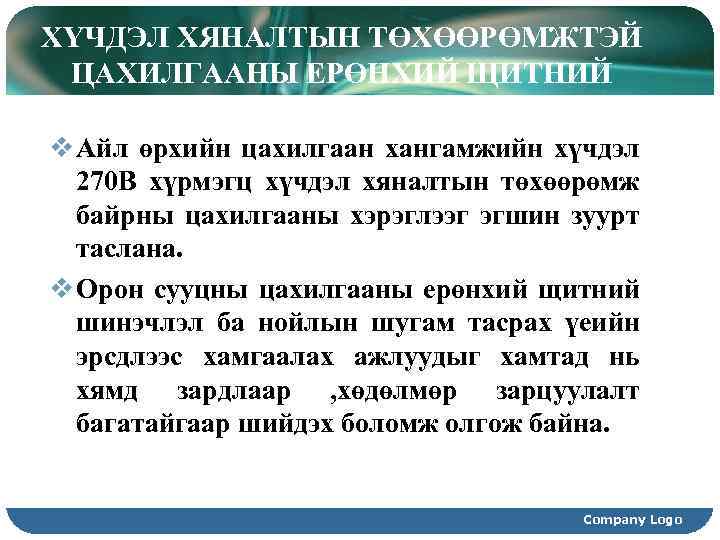

ХҮЧДЭЛ ХЯНАЛТЫН ТӨХӨӨРӨМЖТЭЙ ЦАХИЛГААНЫ ЕРӨНХИЙ ЩИТНИЙ АЖИЛЛАХ, ЗАРЧИМ ДАВУУ ТАЛ v Айл өрхийн цахилгаан хангамжийн хүчдэл 270 В хүрмэгц хүчдэл хяналтын төхөөрөмж байрны цахилгааны хэрэглээг эгшин зуурт таслана. v Орон сууцны цахилгааны ерөнхий щитний шинэчлэл ба нойлын шугам тасрах үеийн эрсдлээс хамгаалах ажлуудыг хамтад нь хямд зардлаар , хөдөлмөр зарцуулалт багатайгаар шийдэх боломж олгож байна. Company Logo

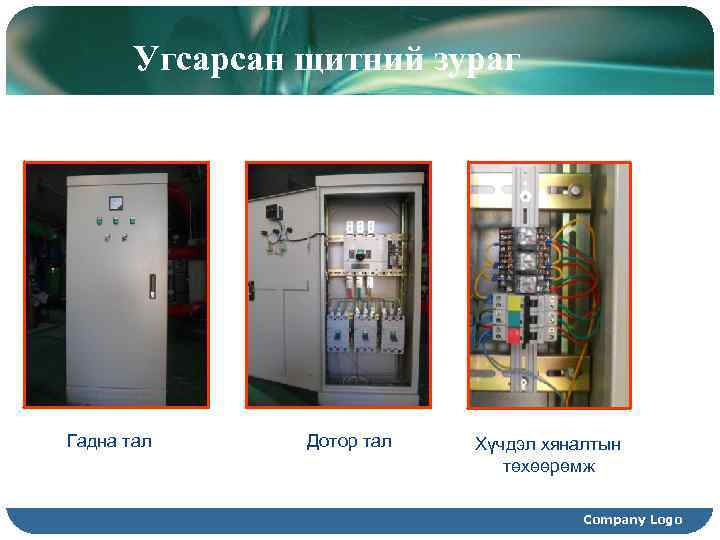

Угсарсан щитний зураг Гадна тал Дотор тал Хүчдэл хяналтын төхөөрөмж Company Logo
v 380/220 В хүчдэлийн дөрвөн утастай шугам сүлжээнээс 1 фазын хэрэглэгчүүдийг фазын хүчдэлээр тэжээдэг. v Нойлын шугам нь нэг фазын хэрэглэгчүүдийг тэжээх фазын хүчдэл гарган авах, симметр биш ачаалалтай үед фазын хүчдэлүүдийг тэгшитгэх үүрэгтэй. v Нэг фазын хэрэглэгчүүдийг энэ шугам сүлжээнд холбохдоо фазуудад ачаалал нь жигд тэнцүү хуваарилагдсан байхаар тооцоолж холбодог. v Практикт гурван фазын нойлын утастай магистраль шугамнаас бага чадлын нэг фазын хэрэглэгчүүдийг салбарлуулан холбох шаардлага байнга гарч байдаг энэ нь симметр биш ачаалал үүсгэн үүнийг бүрэн биш фазын ачаалал гэнэ. Company Logo

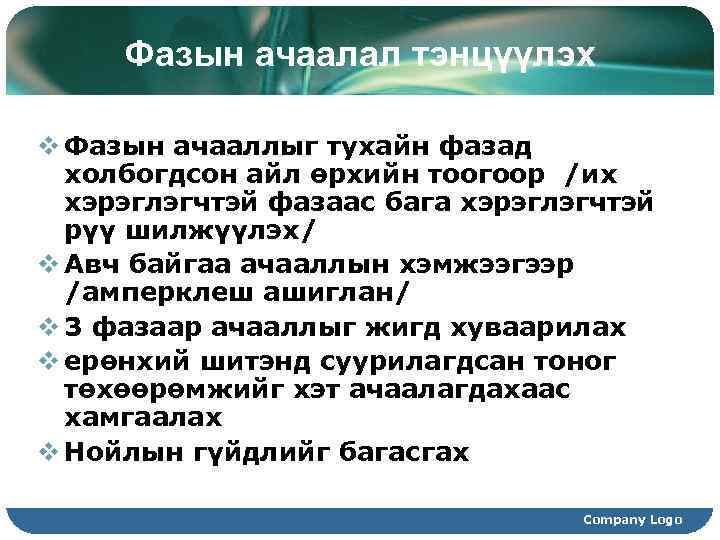

Фазын ачаалал тэнцүүлэх v Фазын ачааллыг тухайн фазад холбогдсон айл өрхийн тоогоор /их хэрэглэгчтэй фазаас бага хэрэглэгчтэй рүү шилжүүлэх/ v Авч байгаа ачааллын хэмжээгээр /амперклеш ашиглан/ v 3 фазаар ачааллыг жигд хуваарилах v ерөнхий шитэнд суурилагдсан тоног төхөөрөмжийг хэт ачаалагдахаас хамгаалах v Нойлын гүйдлийг багасгах Company Logo

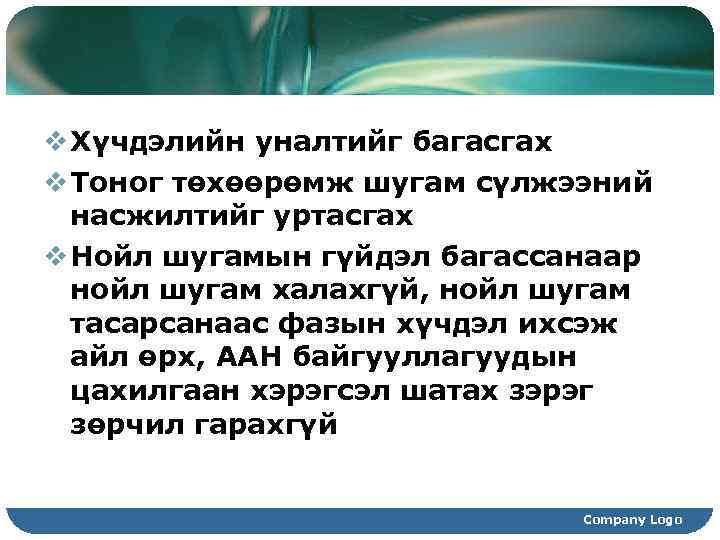

v Хүчдэлийн уналтийг багасгах v Тоног төхөөрөмж шугам сүлжээний насжилтийг уртасгах v Нойл шугамын гүйдэл багассанаар нойл шугам халахгүй, нойл шугам тасарсанаас фазын хүчдэл ихсэж айл өрх, ААН байгууллагуудын цахилгаан хэрэгсэл шатах зэрэг зөрчил гарахгүй Company Logo
ÀÍÕÀÀÐÀË ÒÀ ÜÑÀÍÄ ÁÀßÐËÀËÀÀ. www. osnaaug. ub. gov. mn
