Укриття населення в захисних спорудах 2 ЗАХИСНІ

Укриття населення в захисних спорудах

2 ЗАХИСНІ СПОРУДИ – спеціальні будівлі, призначені для укриття населення від засобів масового ураження в особливий період та надзвичайних ситуацій у мирний час. ЗАХИСНІ СПОРУДИ ПОВИННІ ЗАБЕЗПЕЧУВАТИ ПЕРЕБУВАННЯ ЛЮДЕЙ НА ТЕРМІН НЕ МЕНШЕ ДВОХ ДІБ

КЛАСИФІКАЦІЯ ЗАХИСНИХ СПОРУД ЗА РОЗТАШУВАННЯМ ВБУДОВАНІ ЗА ЗАБЕЗПЕЧЕННЯМ ТА РЕЖИМОМ РАБОТИ ВЕНТИЛЯЦІЇ З ПРИРОДНОЮ ВЕНТИЛЯЦІЄЮ (для ПРУ до 50 осіб) 3 ЗА ЗАБЕЗПЕЧЕННЯМ ЕЛЕКТРОПОСТАЧАННЯ ВІД МЕРЕЖІ МІСТА (ОБ’ЄКТА) З ПРОМИСЛОВИМ ВЕНТИЛЯЦІЙНИМ ОБЛАДНАННЯМ ОКРЕМО РОЗТАШОВАНІ РОЗМІЩЕНІ У ГІРСЬКИХ ВИРОБКАХ РЕЖИМ ЧИСТОЇ ВЕНТИЛЯЦІЇ РЕЖИМ ФІЛЬТРОВЕНТИЛЯЦІЇ ІЗ РЕГЕНЕРАЦІЄЮ ПОВІТРЯ ВІД МЕРЕЖІ МІСТА (ОБ’ЄКТА) ТА АВТОНОМНОГО ДЖЕРЕЛА ЖИВЛЕННЯ

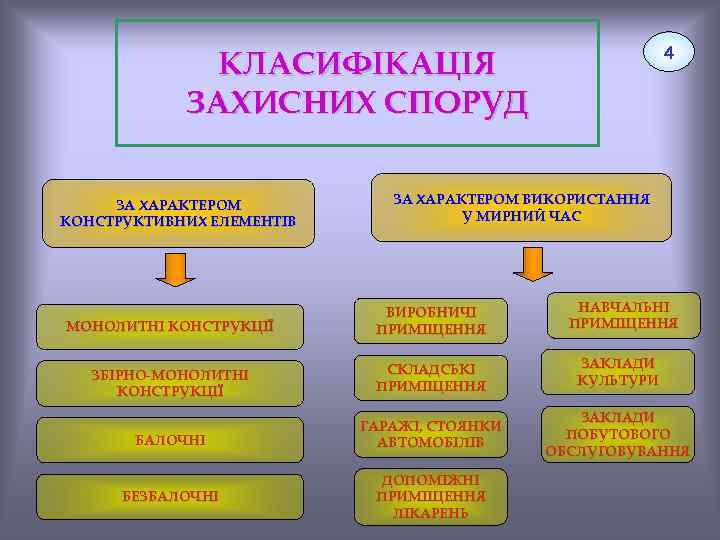

4 КЛАСИФІКАЦІЯ ЗАХИСНИХ СПОРУД ЗА ХАРАКТЕРОМ КОНСТРУКТИВНИХ ЕЛЕМЕНТІВ ЗА ХАРАКТЕРОМ ВИКОРИСТАННЯ У МИРНИЙ ЧАС НАВЧАЛЬНІ ПРИМІЩЕННЯ МОНОЛИТНІ КОНСТРУКЦІЇ ВИРОБНИЧІ ПРИМІЩЕННЯ ЗБІРНО-МОНОЛИТНІ КОНСТРУКЦІЇ СКЛАДСЬКІ ПРИМІЩЕННЯ ЗАКЛАДИ КУЛЬТУРИ БАЛОЧНІ ГАРАЖІ, СТОЯНКИ АВТОМОБІЛІВ ЗАКЛАДИ ПОБУТОВОГО ОБСЛУГОВУВАННЯ БЕЗБАЛОЧНІ ДОПОМІЖНІ ПРИМІЩЕННЯ ЛІКАРЕНЬ

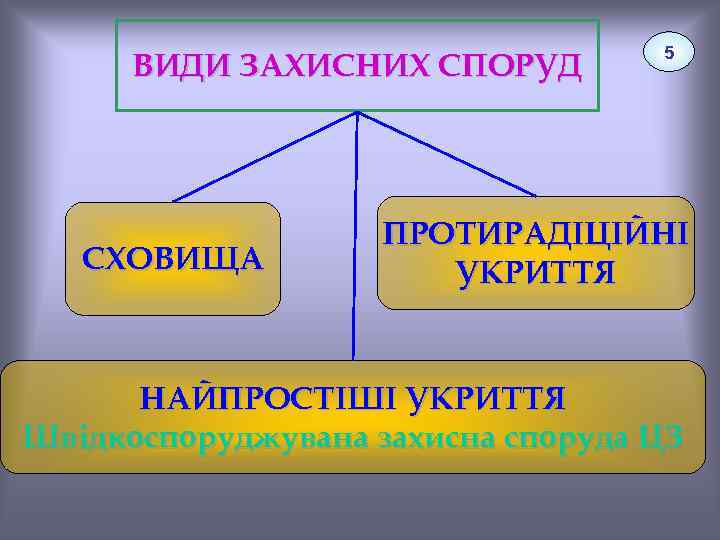

ВИДИ ЗАХИСНИХ СПОРУД СХОВИЩА 5 ПРОТИРАДІЦІЙНІ УКРИТТЯ НАЙПРОСТІШІ УКРИТТЯ Швідкоспоруджувана захисна споруда ЦЗ

6 СХОВИЩА – захисні споруди, що призначені для укриття населення від впливу сучасних засобів ураження, радіоактивних продуктів, високих температур та продуктів горіння при пожежах.

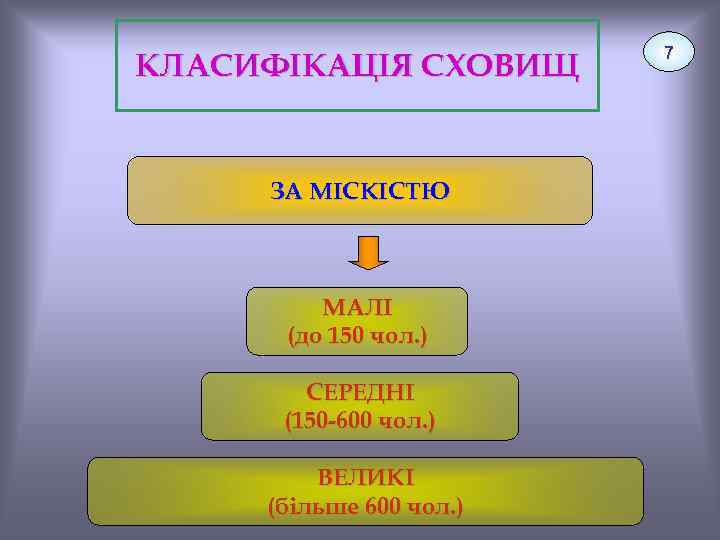

КЛАСИФІКАЦІЯ СХОВИЩ ЗА МІСКІСТЮ МАЛІ (до 150 чол. ) СЕРЕДНІ (150 -600 чол. ) ВЕЛИКІ (більше 600 чол. ) 7

КЛАСИФІКАЦІЯ СХОВИЩ ЗА ЗАХИСНИМИ ВЛАСТИВОСТЯМИ (КЛАС ЗАХИСТУ ВІД ДІЇ УДАРНОЇ ХВИЛІ) ІІ КЛАСУ (до 3 кг/кв. см) ІІІ КЛАСУ (до 2 кг/кв. см) IV КЛАСУ (до 1 кг/кв. см) 8

9 ПРОТИРАДІАЦІЙНЕ УКРИТТЯ – споруда, що призначена для захисту населення від впливу іонізуючого випромінювання при радіоактивному забрудненні місцевості.

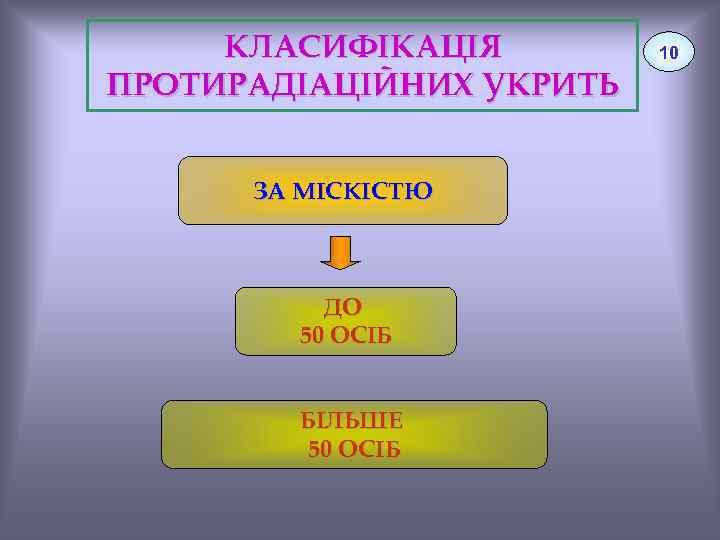

КЛАСИФІКАЦІЯ ПРОТИРАДІАЦІЙНИХ УКРИТЬ ЗА МІСКІСТЮ ДО 50 ОСІБ БІЛЬШЕ 50 ОСІБ 10

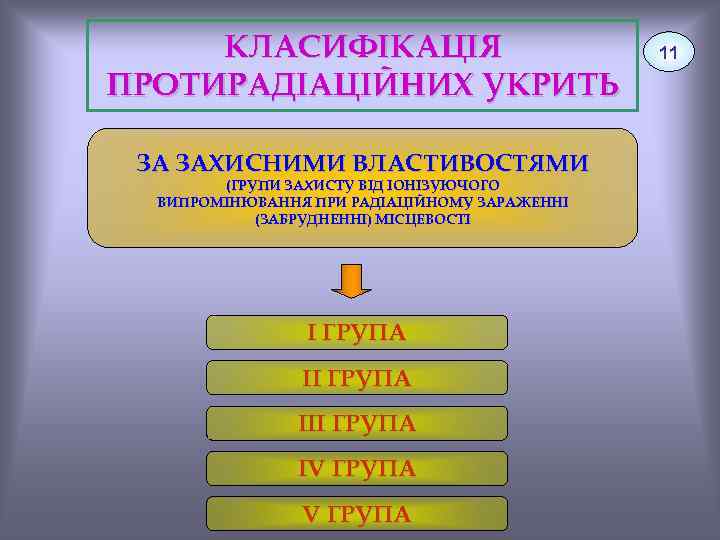

КЛАСИФІКАЦІЯ ПРОТИРАДІАЦІЙНИХ УКРИТЬ ЗА ЗАХИСНИМИ ВЛАСТИВОСТЯМИ (ГРУПИ ЗАХИСТУ ВІД ІОНІЗУЮЧОГО ВИПРОМІНЮВАННЯ ПРИ РАДІАЦІЙНОМУ ЗАРАЖЕННІ (ЗАБРУДНЕННІ) МІСЦЕВОСТІ І ГРУПА ІІІ ГРУПА ІV ГРУПА 11

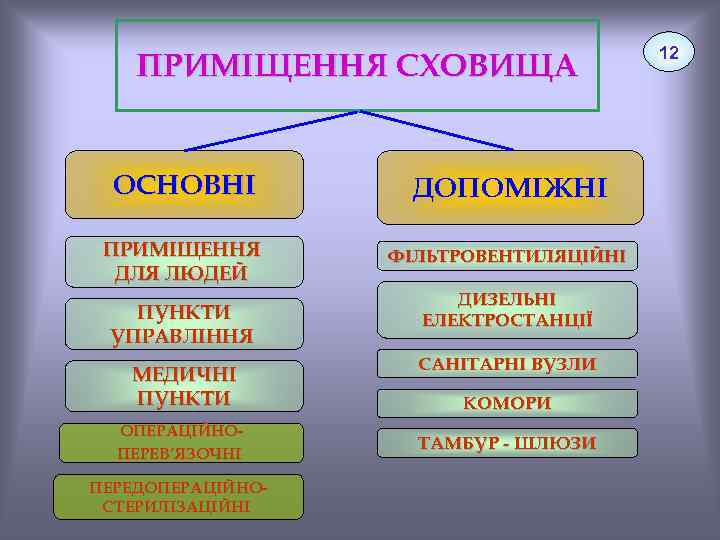

ПРИМІЩЕННЯ СХОВИЩА ОСНОВНІ ДОПОМІЖНІ ПРИМІЩЕННЯ ДЛЯ ЛЮДЕЙ ФІЛЬТРОВЕНТИЛЯЦІЙНІ ПУНКТИ УПРАВЛІННЯ МЕДИЧНІ ПУНКТИ ОПЕРАЦІЙНОПЕРЕВ’ЯЗОЧНІ ПЕРЕДОПЕРАЦІЙНОСТЕРИЛІЗАЦІЙНІ ДИЗЕЛЬНІ ЕЛЕКТРОСТАНЦІЇ САНІТАРНІ ВУЗЛИ КОМОРИ ТАМБУР - ШЛЮЗИ 12

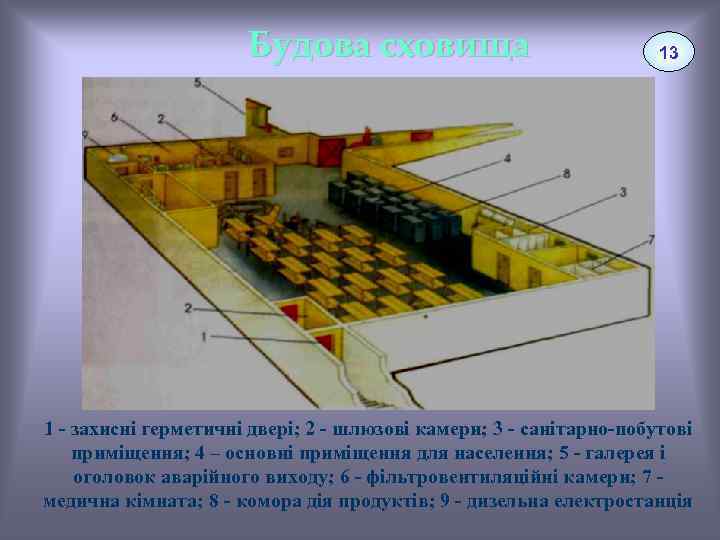

Будова сховища 13 1 - захисні герметичні двері; 2 - шлюзові камери; 3 - санітарно-побутові приміщення; 4 – основні приміщення для населення; 5 - галерея і оголовок аварійного виходу; 6 - фільтровентиляційні камери; 7 медична кімната; 8 - комора дія продуктів; 9 - дизельна електростанція

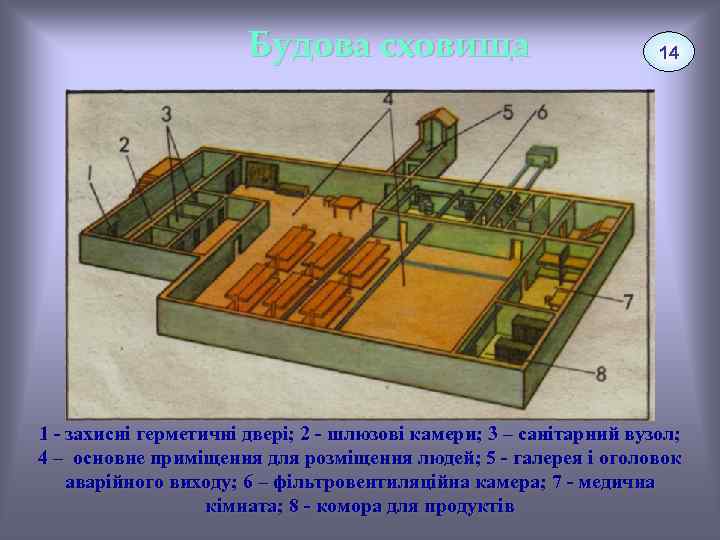

Будова сховища 14 1 - захисні герметичні двері; 2 - шлюзові камери; 3 – санітарний вузол; 4 – основне приміщення для розміщення людей; 5 - галерея і оголовок аварійного виходу; 6 – фільтровентиляційна камера; 7 - медична кімната; 8 - комора для продуктів

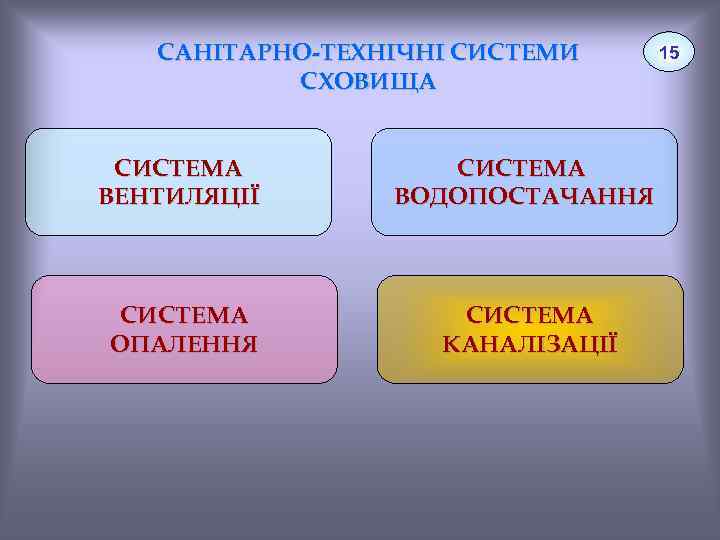

САНІТАРНО-ТЕХНІЧНІ СИСТЕМИ СХОВИЩА СИСТЕМА ВЕНТИЛЯЦІЇ СИСТЕМА ВОДОПОСТАЧАННЯ СИСТЕМА ОПАЛЕННЯ СИСТЕМА КАНАЛІЗАЦІЇ 15

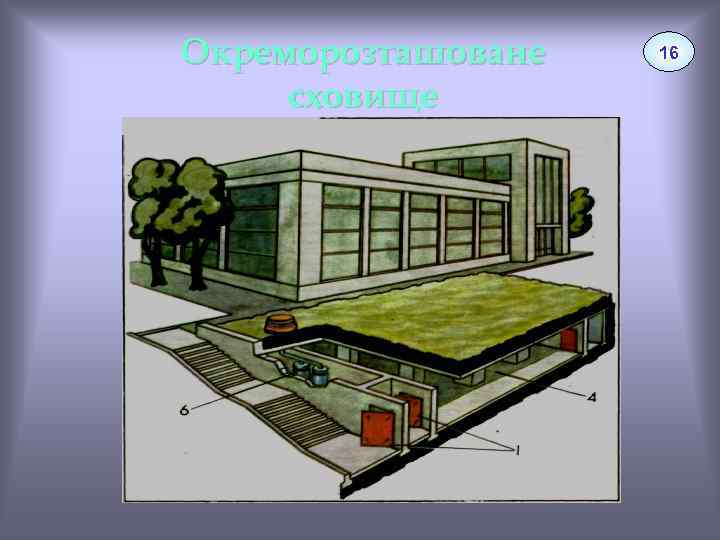

Окреморозташоване сховище 16

Вбудоване сховище 17

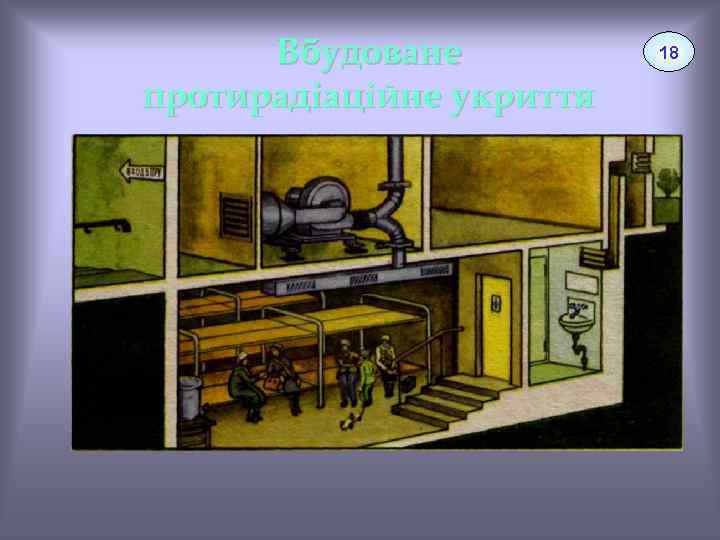

Вбудоване протирадіаційне укриття 18

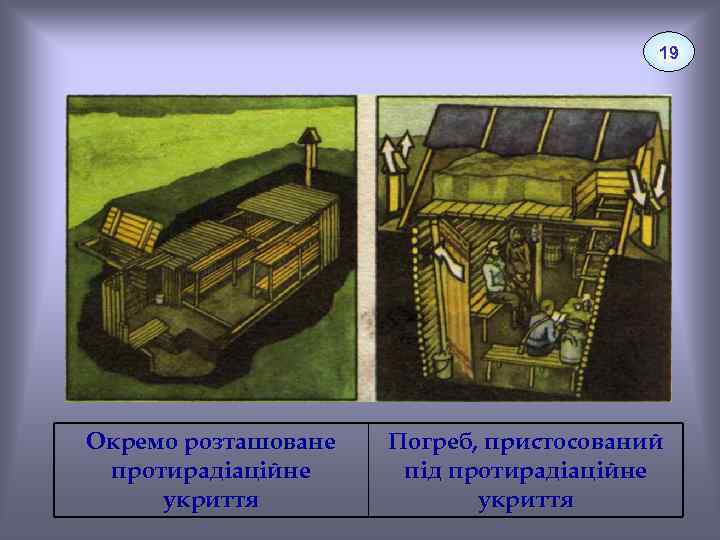

19 Окремо розташоване протирадіаційне укриття Погреб, пристосований під протирадіаційне укриття

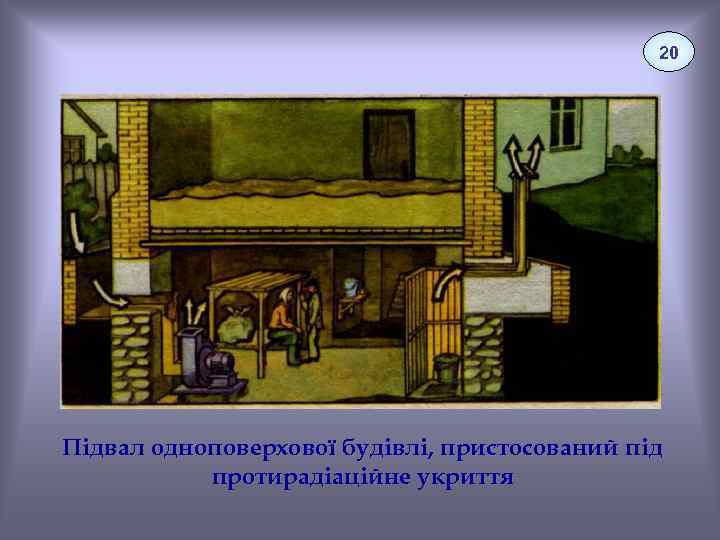

20 Підвал одноповерхової будівлі, пристосований під протирадіаційне укриття

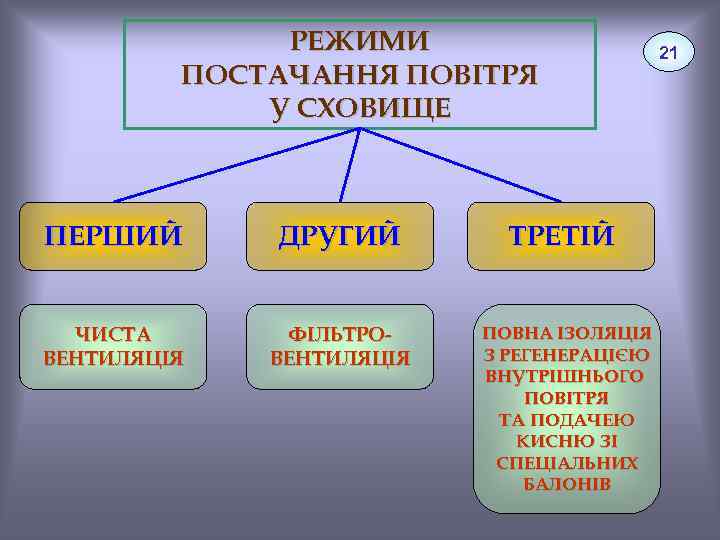

РЕЖИМИ ПОСТАЧАННЯ ПОВІТРЯ У СХОВИЩЕ ПЕРШИЙ ДРУГИЙ ЧИСТА ВЕНТИЛЯЦІЯ ФІЛЬТРОВЕНТИЛЯЦІЯ ТРЕТІЙ ПОВНА ІЗОЛЯЦІЯ З РЕГЕНЕРАЦІЄЮ ВНУТРІШНЬОГО ПОВІТРЯ ТА ПОДАЧЕЮ КИСНЮ ЗІ СПЕЦІАЛЬНИХ БАЛОНІВ 21

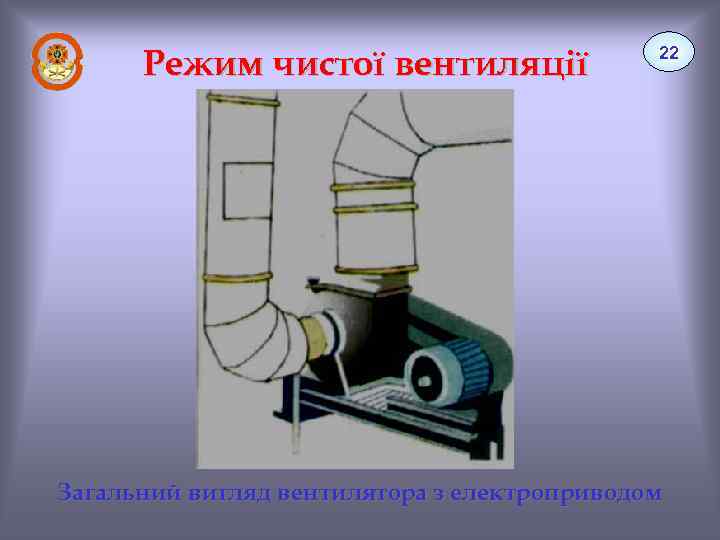

Режим чистої вентиляції 22 Загальний вигляд вентилятора з електроприводом

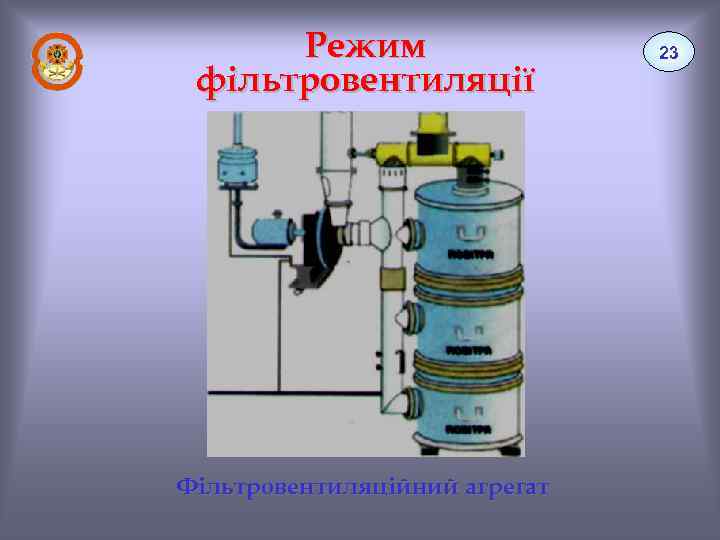

Режим фільтровентиляції Фільтровентиляційний агрегат 23

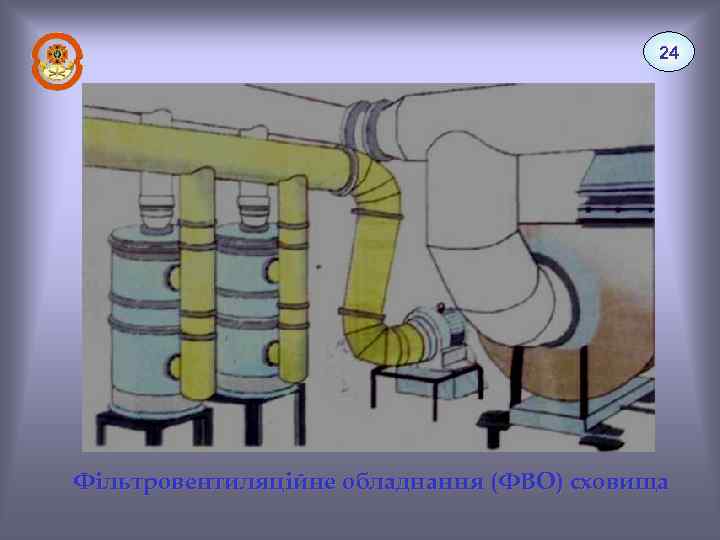

24 Фільтровентиляційне обладнання (ФВО) сховища

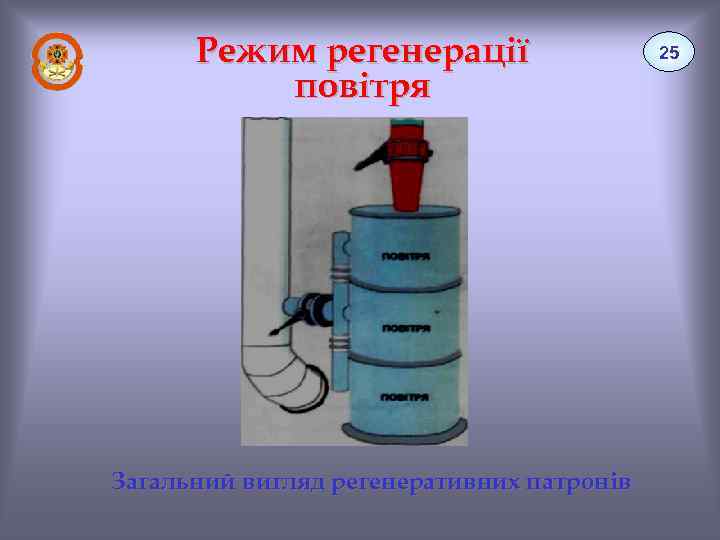

Режим регенерації повітря Загальний вигляд регенеративних патронів 25

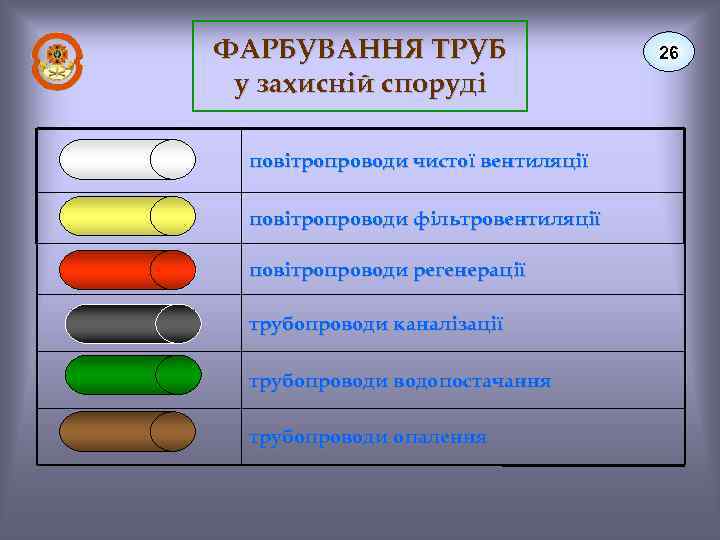

ФАРБУВАННЯ ТРУБ у захисній споруді повітропроводи чистої вентиляції повітропроводи фільтровентиляції повітропроводи регенерації трубопроводи каналізації трубопроводи водопостачання трубопроводи опалення 26
