УКАЗАТЕЛЬ ПОВОРОТА ЭУП-53 ВЫПОЛНИЛ ГОРШИХИН АНТОН

УКАЗАТЕЛЬ ПОВОРОТА ЭУП-53 ВЫПОЛНИЛ: ГОРШИХИН АНТОН

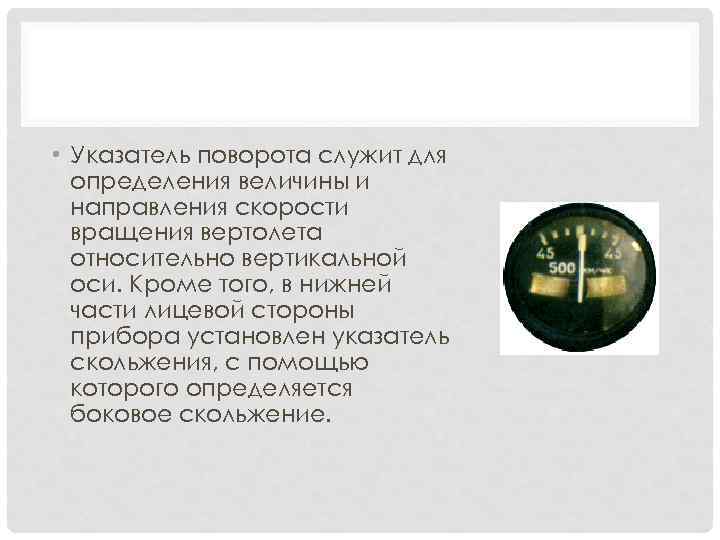

• Указатель поворота служит для определения величины и направления скорости вращения вертолета относительно вертикальной оси. Кроме того, в нижней части лицевой стороны прибора установлен указатель скольжения, с помощью которого определяется боковое скольжение.

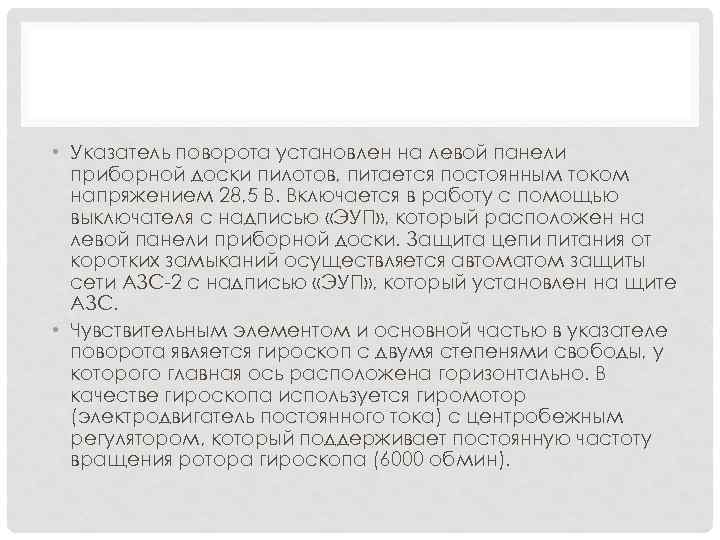

• Указатель поворота установлен на левой панели приборной доски пилотов, питается постоянным током напряжением 28, 5 В. Включается в работу с помощью выключателя с надписью «ЭУП» , который расположен на левой панели приборной доски. Защита цепи питания от коротких замыканий осуществляется автоматом защиты сети АЗС-2 с надписью «ЭУП» , который установлен на щите АЗС. • Чувствительным элементом и основной частью в указателе поворота является гироскоп с двумя степенями свободы, у которого главная ось расположена горизонтально. В качестве гироскопа используется гиромотор (электродвигатель постоянного тока) с центробежным регулятором, который поддерживает постоянную частоту вращения ротора гироскопа (6000 обмин).

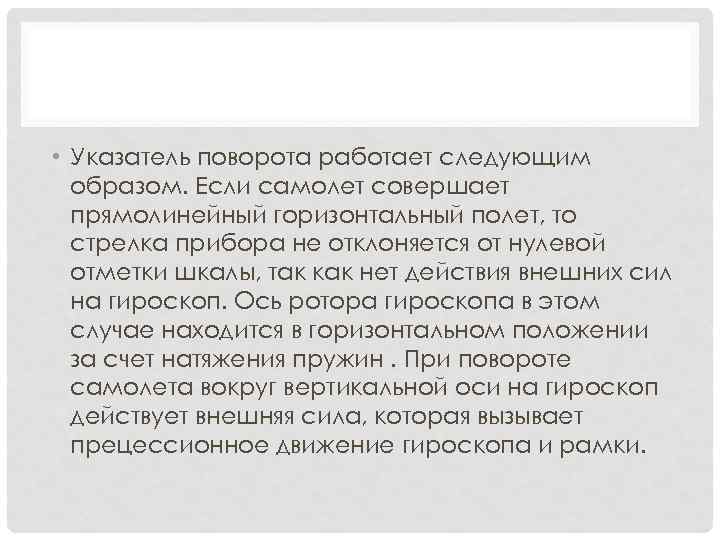

• Указатель поворота работает следующим образом. Если самолет совершает прямолинейный горизонтальный полет, то стрелка прибора не отклоняется от нулевой отметки шкалы, так как нет действия внешних сил на гироскоп. Ось ротора гироскопа в этом случае находится в горизонтальном положении за счет натяжения пружин. При повороте самолета вокруг вертикальной оси на гироскоп действует внешняя сила, которая вызывает прецессионное движение гироскопа и рамки.
