УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Векторные диаграммы токов и напряжений УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Векторные диаграммы токов и напряжений

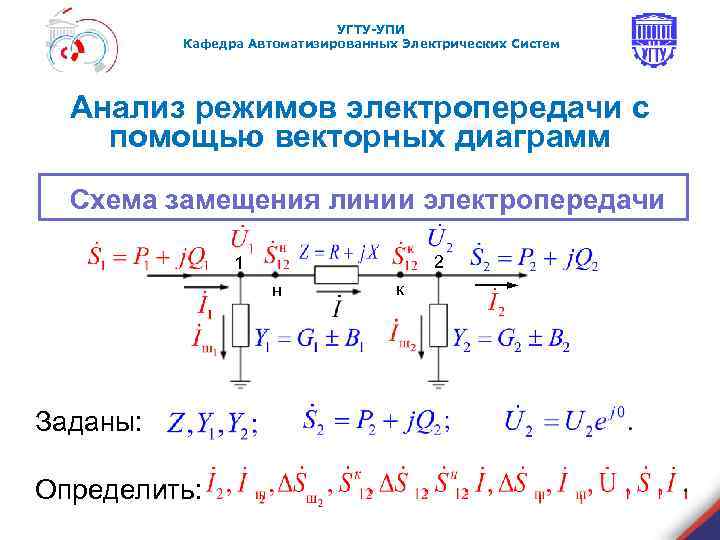

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Анализ режимов электропередачи с помощью векторных диаграмм Схема замещения УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Анализ режимов электропередачи с помощью векторных диаграмм Схема замещения линии электропередачи 2 1 н Заданы: Определить: к

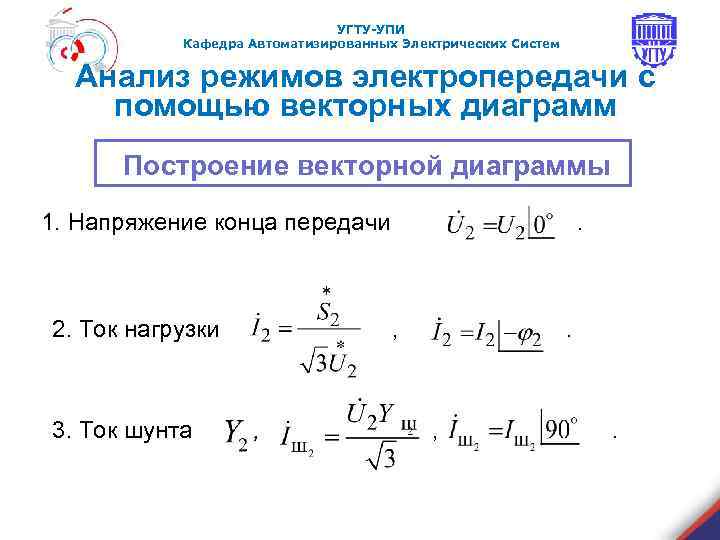

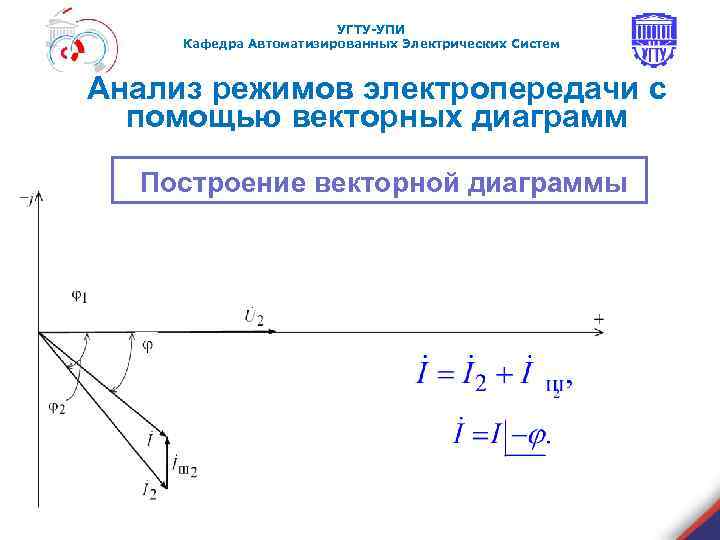

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Анализ режимов электропередачи с помощью векторных диаграмм Построение векторной УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Анализ режимов электропередачи с помощью векторных диаграмм Построение векторной диаграммы 1. Напряжение конца передачи 2. Ток нагрузки 3. Ток шунта . , , .

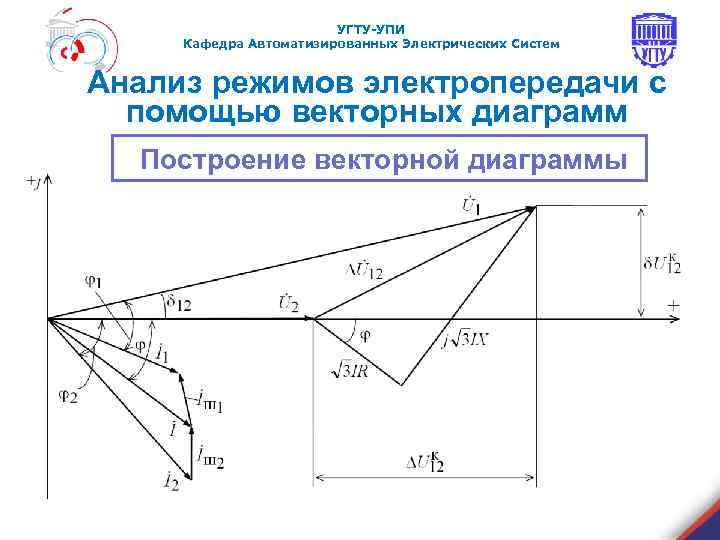

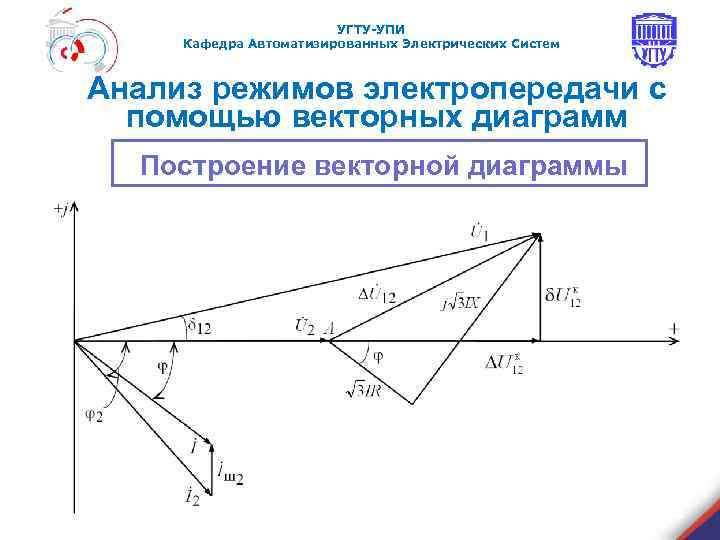

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Анализ режимов электропередачи с помощью векторных диаграмм Построение векторной УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Анализ режимов электропередачи с помощью векторных диаграмм Построение векторной диаграммы

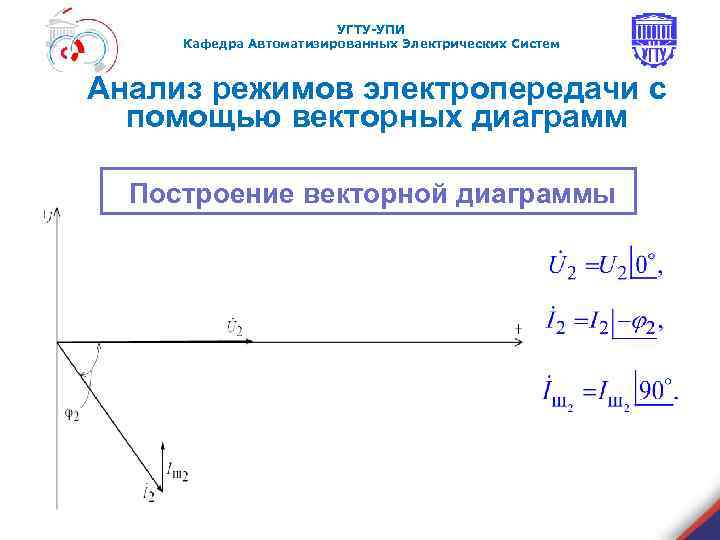

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Анализ режимов электропередачи с помощью векторных диаграмм Построение векторной УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Анализ режимов электропередачи с помощью векторных диаграмм Построение векторной диаграммы

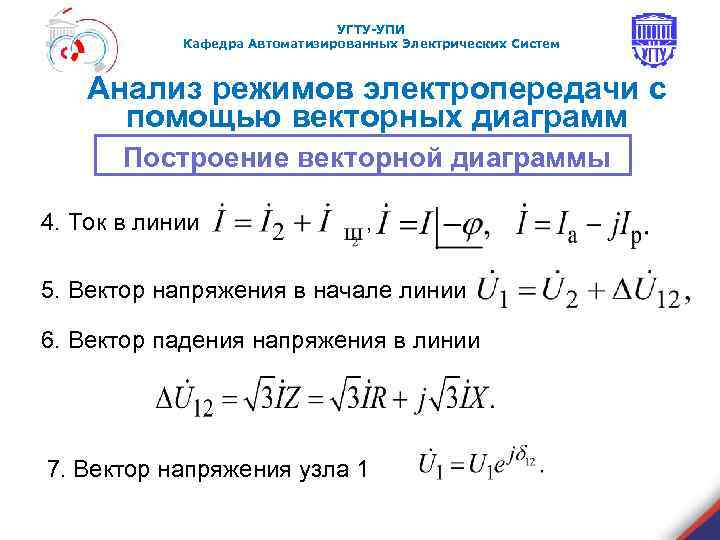

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Анализ режимов электропередачи с помощью векторных диаграмм Построение векторной УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Анализ режимов электропередачи с помощью векторных диаграмм Построение векторной диаграммы 4. Ток в линии , 5. Вектор напряжения в начале линии 6. Вектор падения напряжения в линии 7. Вектор напряжения узла 1

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Анализ режимов электропередачи с помощью векторных диаграмм Построение векторной УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Анализ режимов электропередачи с помощью векторных диаграмм Построение векторной диаграммы

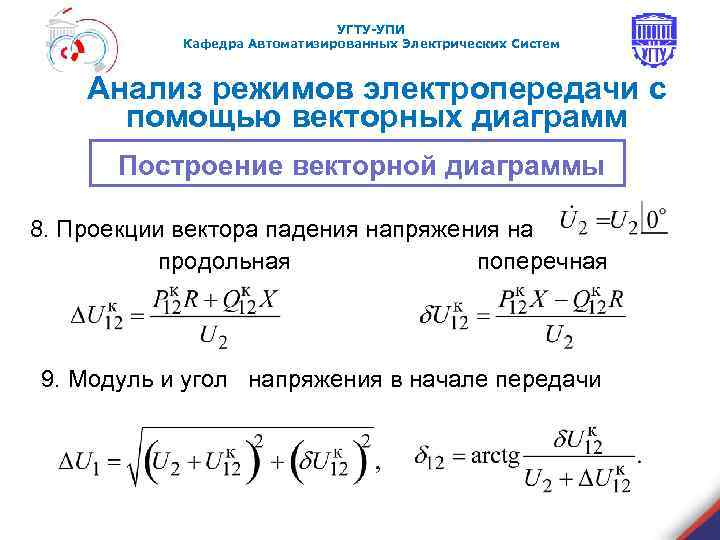

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Анализ режимов электропередачи с помощью векторных диаграмм Построение векторной УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Анализ режимов электропередачи с помощью векторных диаграмм Построение векторной диаграммы 8. Проекции вектора падения напряжения на продольная поперечная 9. Модуль и угол напряжения в начале передачи

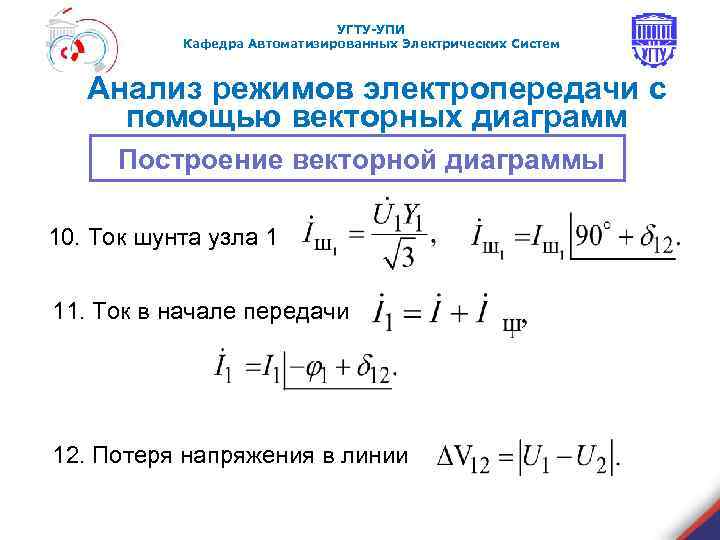

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Анализ режимов электропередачи с помощью векторных диаграмм Построение векторной УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Анализ режимов электропередачи с помощью векторных диаграмм Построение векторной диаграммы 10. Ток шунта узла 1 11. Ток в начале передачи 12. Потеря напряжения в линии

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Анализ режимов электропередачи с помощью векторных диаграмм Построение векторной УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Анализ режимов электропередачи с помощью векторных диаграмм Построение векторной диаграммы

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Анализ режимов электропередачи с помощью векторных диаграмм Построение векторной УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Анализ режимов электропередачи с помощью векторных диаграмм Построение векторной диаграмм Векторные диаграммы линии в режиме холостого хода Векторные диаграммы линии с емкостной нагрузкой

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Анализ режимов электропередачи с помощью векторных диаграмм Построение векторной УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Анализ режимов электропередачи с помощью векторных диаграмм Построение векторной диаграммы Схема замещения электропередачи с отборами мощности в середине линии и в конце -

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Анализ режимов электропередачи с помощью векторных диаграмм Построение векторной УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Анализ режимов электропередачи с помощью векторных диаграмм Построение векторной диаграммы Векторная диаграмма линии с отборами мощности

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Вывод Анализ параметров режимов работы линии электропередачи удобно выполнять УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Вывод Анализ параметров режимов работы линии электропередачи удобно выполнять с помощью векторных диаграмм.
