Классификация нагрузки.pptx

  • Количество слайдов: 21

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Классификация электрических сетей и модели комплексных нагрузок УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Классификация электрических сетей и модели комплексных нагрузок

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Классификация электрических сетей Вид тока Сети постоянного тока Сети УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Классификация электрических сетей Вид тока Сети постоянного тока Сети переменного тока Номинальное напряжение Uном≤ 1000 В Uном>1000 В 3 к. В ≤ Uном ≤ 35 к. В 110 к. В ≤ Uном ≤ 220 к. В 330 к. В ≤ Uном ≤ 750 к. В Uном = 1150 к. В

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Классификация электрических сетей Питающие сети Системообразующие сети Назначение электрических УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Классификация электрических сетей Питающие сети Системообразующие сети Назначение электрических сетей Распределительные сети Местные сети Сети электроснабжения

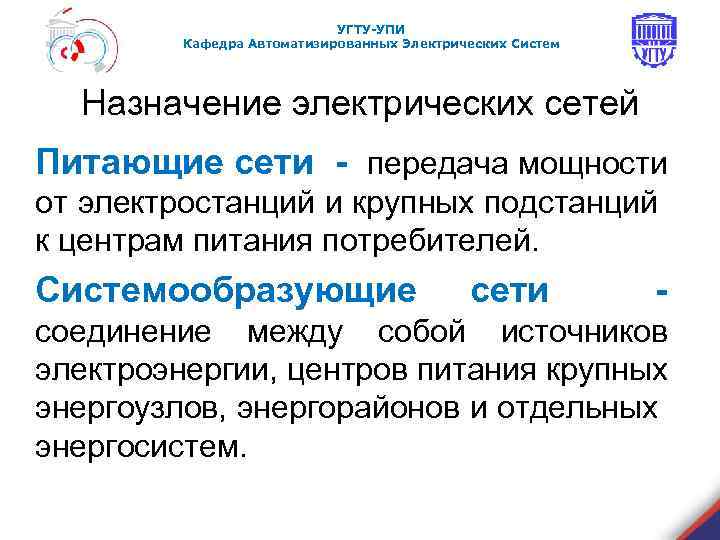

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Назначение электрических сетей Питающие сети - передача мощности от УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Назначение электрических сетей Питающие сети - передача мощности от электростанций и крупных подстанций к центрам питания потребителей. Системообразующие сети - соединение между собой источников электроэнергии, центров питания крупных энергоузлов, энергорайонов и отдельных энергосистем.

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Назначение электрических сетей Распределительные сети - распределение мощности крупных УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Назначение электрических сетей Распределительные сети - распределение мощности крупных узловых подстанций между более мелкими районными подстанциями. Местные сети - распределение мощности между потребителями или группами потребителей. Сети электроснабжения питание потребителей или групп потребителей предприятий, городов, транспорта и т. д.

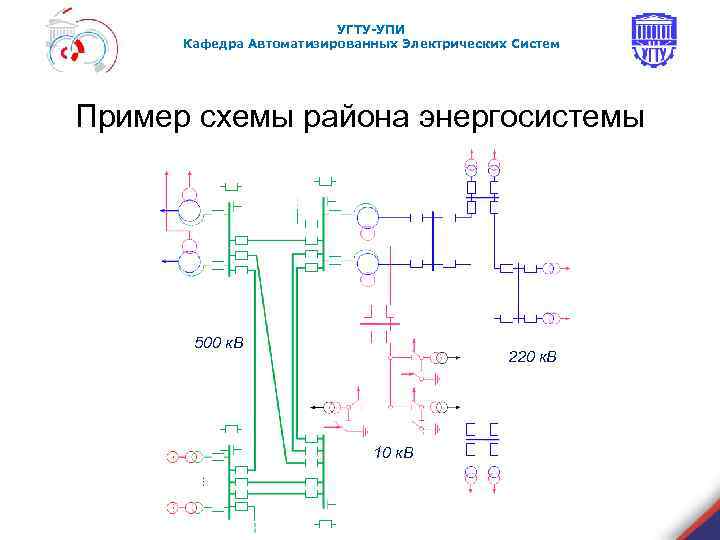

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Пример схемы района энергосистемы 500 к. В 220 к. УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Пример схемы района энергосистемы 500 к. В 220 к. В 10 к. В

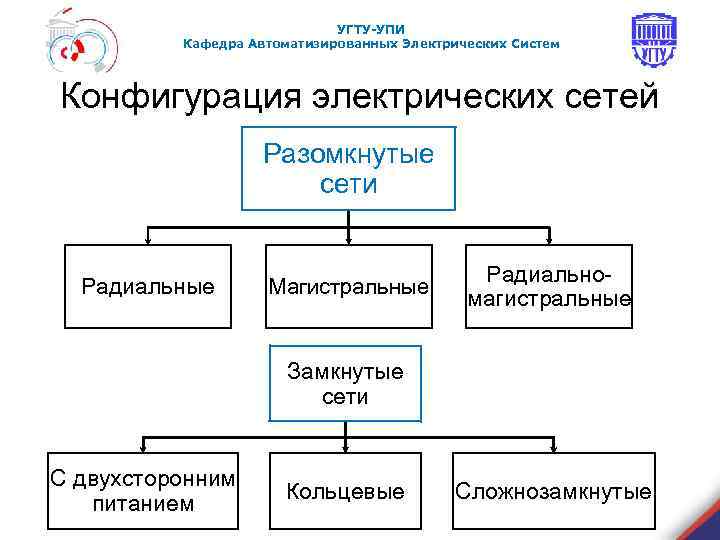

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Конфигурация электрических сетей Разомкнутые сети Радиальные Магистральные Радиальномагистральные Замкнутые УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Конфигурация электрических сетей Разомкнутые сети Радиальные Магистральные Радиальномагистральные Замкнутые сети С двухсторонним питанием Кольцевые Сложнозамкнутые

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Виды разомкнутых сетей Радиальная сеть Магистральная сеть Сеть с УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Виды разомкнутых сетей Радиальная сеть Магистральная сеть Сеть с равномерно распределенной нагрузкой Радиально-магистральная сеть

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Типы конфигурации замкнутых электрических сетей Кольцевая сеть Сложнозамкнутая сеть УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Типы конфигурации замкнутых электрических сетей Кольцевая сеть Сложнозамкнутая сеть Сеть с двухсторонним питанием

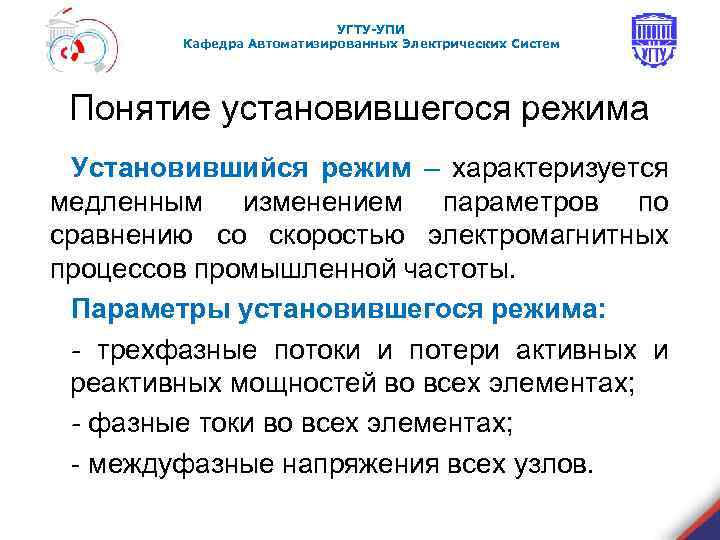

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Понятие установившегося режима Установившийся режим – характеризуется медленным изменением УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Понятие установившегося режима Установившийся режим – характеризуется медленным изменением параметров по сравнению со скоростью электромагнитных процессов промышленной частоты. Параметры установившегося режима: - трехфазные потоки и потери активных и реактивных мощностей во всех элементах; - фазные токи во всех элементах; - междуфазные напряжения всех узлов.

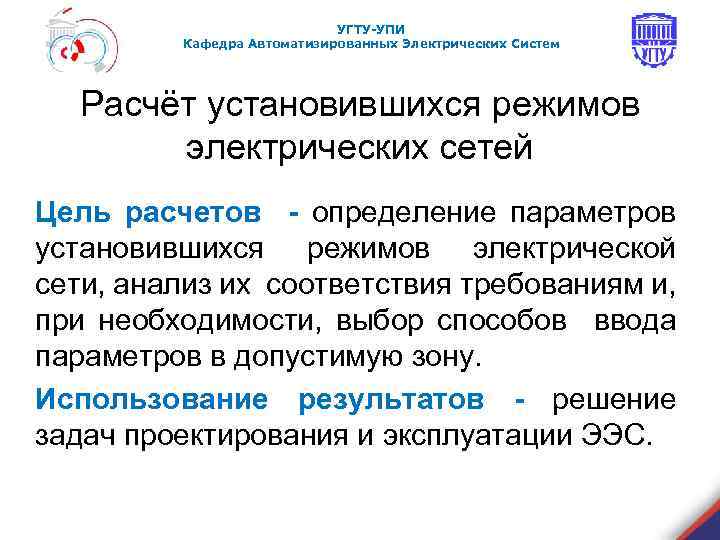

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Расчёт установившихся режимов электрических сетей Цель расчетов - определение УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Расчёт установившихся режимов электрических сетей Цель расчетов - определение параметров установившихся режимов электрической сети, анализ их соответствия требованиям и, при необходимости, выбор способов ввода параметров в допустимую зону. Использование результатов - решение задач проектирования и эксплуатации ЭЭС.

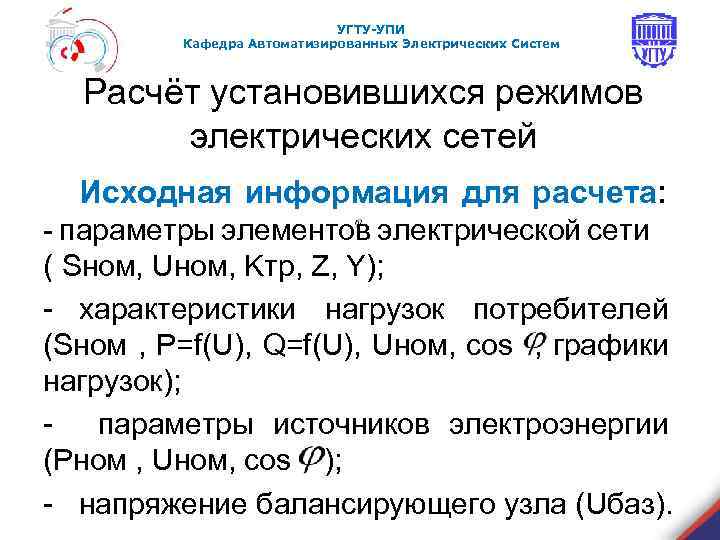

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Расчёт установившихся режимов электрических сетей Исходная информация для расчета: УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Расчёт установившихся режимов электрических сетей Исходная информация для расчета: - параметры элементов электрической сети ( Sном, Uном, Kтр, Z, Y); - характеристики нагрузок потребителей (Sном , P=f(U), Q=f(U), Uном, cos , графики нагрузок); - параметры источников электроэнергии (Pном , Uном, cos ); - напряжение балансирующего узла (Uбаз).

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Приведение параметров сети Схема замещения участка сети на напряжении УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Приведение параметров сети Схема замещения участка сети на напряжении Схема замещения участка сети с приведенными параметрами к напряжению Коэффициент трансформации:

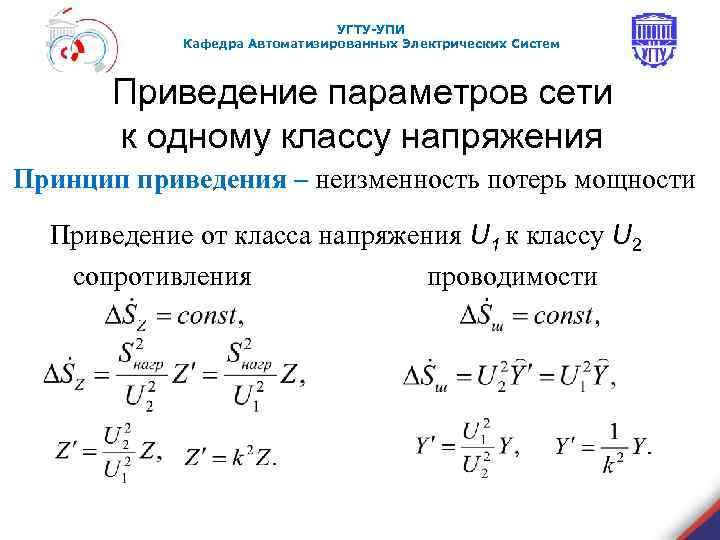

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Приведение параметров сети к одному классу напряжения Принцип приведения УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Приведение параметров сети к одному классу напряжения Принцип приведения – неизменность потерь мощности Приведение от класса напряжения U 1 к классу U 2 сопротивления проводимости

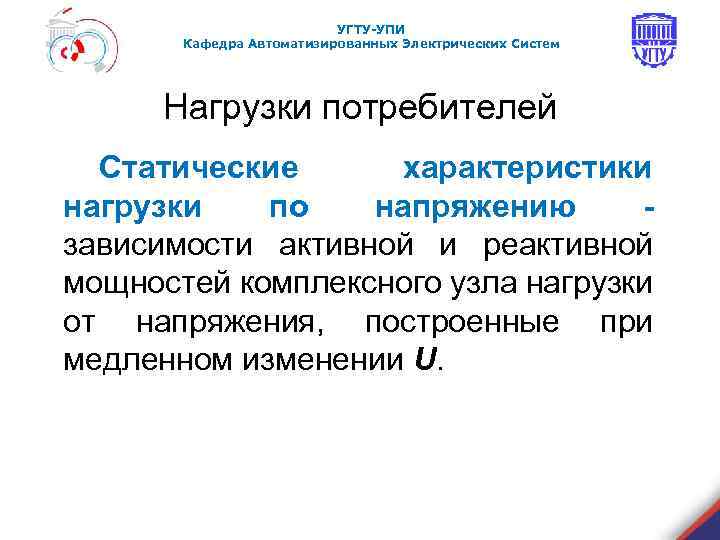

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Нагрузки потребителей Статические характеристики нагрузки по напряжению зависимости активной УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Нагрузки потребителей Статические характеристики нагрузки по напряжению зависимости активной и реактивной мощностей комплексного узла нагрузки от напряжения, построенные при медленном изменении U.

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Модели нагрузок при расчетах установившихся режимов 1, 2 - УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Модели нагрузок при расчетах установившихся режимов 1, 2 - статические характеристики; 3, 4 – модели неизменных мощностей; 5 – модель постоянных сопротивлений

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Пример состава электроприёмников комплексного узла нагрузки энергосистемы Потребители Состав, УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Пример состава электроприёмников комплексного узла нагрузки энергосистемы Потребители Состав, % Мелкие асинхронные двигатели Крупные асинхронные двигатели Освещение 34 14 25 Выпрямители, инверторы, печи, нагревательные приборы 10 Синхронные двигатели Потери в сетях Итого 10 7 100

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Статические характеристики нагрузки по напряжению Статические характеристики нагрузки позволяют УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Статические характеристики нагрузки по напряжению Статические характеристики нагрузки позволяют оценить изменение потребления мощностей при колебаниях напряжения на шинах потребителя. Регулирующий эффект нагрузок – препятствие изменению напряжения. Примерный регулирующий эффект комплексной нагрузки:

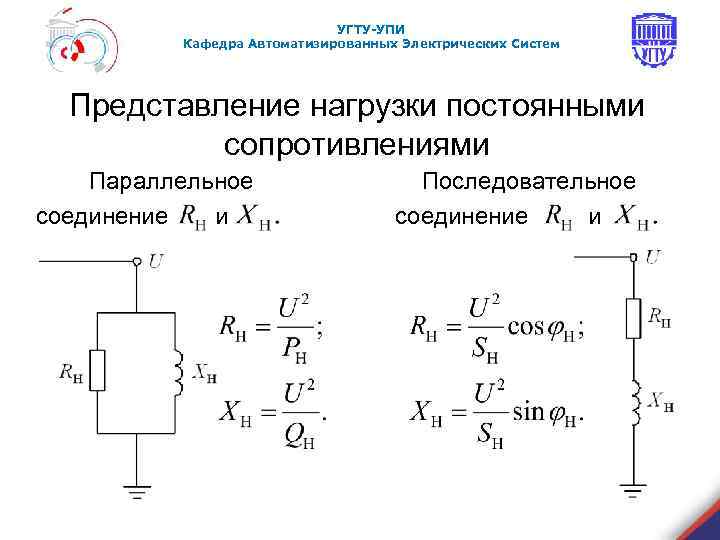

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Представление нагрузки постоянными сопротивлениями Параллельное соединение и Последовательное соединение УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Представление нагрузки постоянными сопротивлениями Параллельное соединение и Последовательное соединение и

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Представление нагрузки постоянным сопротивлением и неизменным током УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Представление нагрузки постоянным сопротивлением и неизменным током

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Спасибо за внимание! УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Спасибо за внимание!
