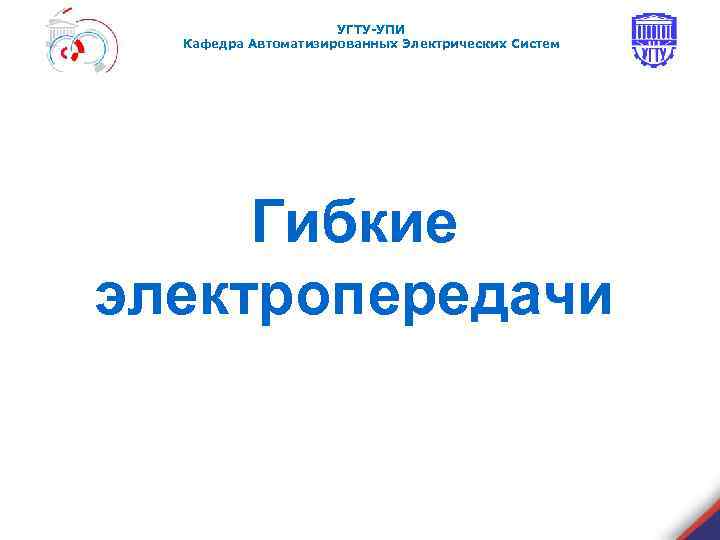

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Гибкие электропередачи

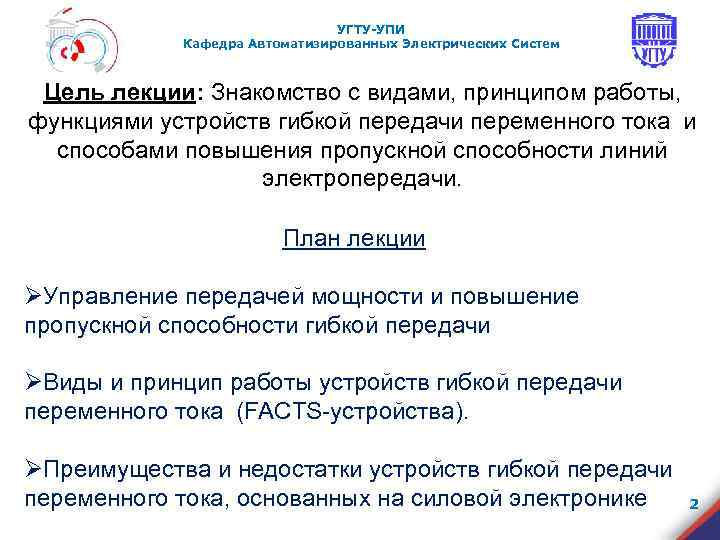

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Цель лекции: Знакомство с видами, принципом работы, функциями устройств гибкой передачи переменного тока и способами повышения пропускной способности линий электропередачи. План лекции ØУправление передачей мощности и повышение пропускной способности гибкой передачи ØВиды и принцип работы устройств гибкой передачи переменного тока (FACTS-устройства). ØПреимущества и недостатки устройств гибкой передачи переменного тока, основанных на силовой электронике 2

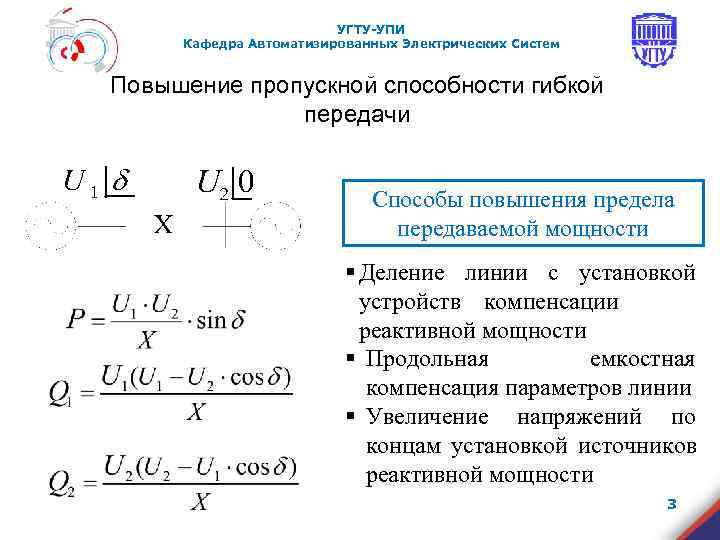

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Повышение пропускной способности гибкой передачи Способы повышения предела передаваемой мощности § Деление линии с установкой устройств компенсации реактивной мощности § Продольная емкостная компенсация параметров линии § Увеличение напряжений по концам установкой источников реактивной мощности 3

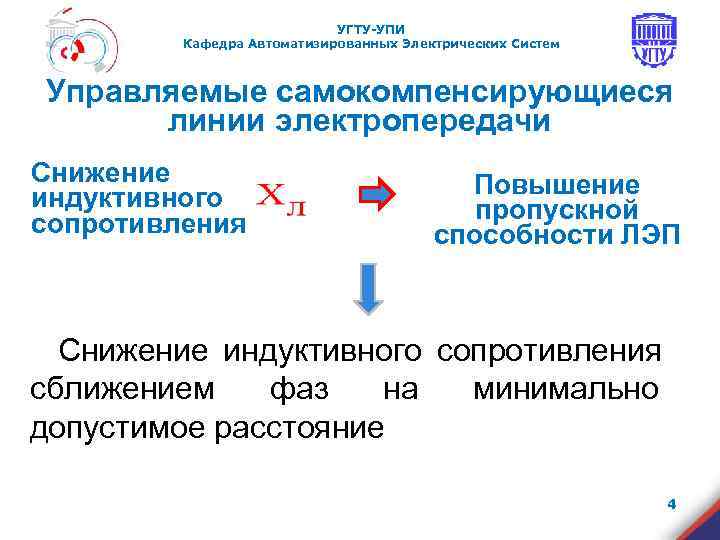

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Управляемые самокомпенсирующиеся линии электропередачи Снижение Повышение индуктивного пропускной сопротивления способности ЛЭП Снижение индуктивного сопротивления сближением фаз на минимально допустимое расстояние 4

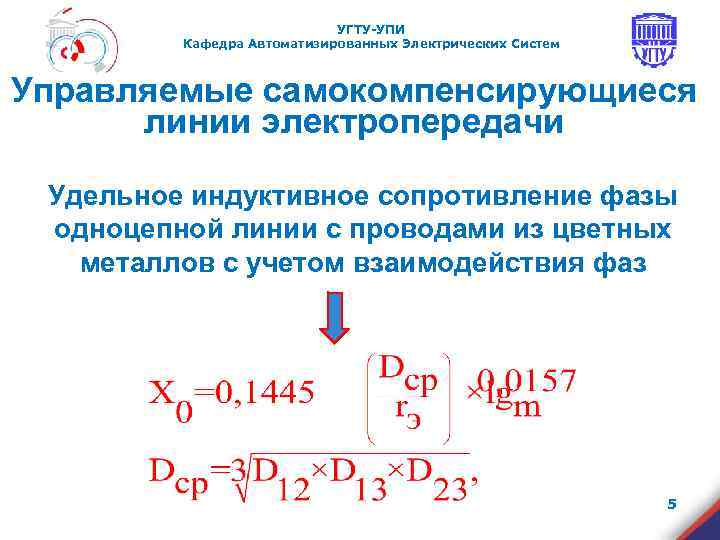

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Управляемые самокомпенсирующиеся линии электропередачи Удельное индуктивное сопротивление фазы одноцепной линии с проводами из цветных металлов с учетом взаимодействия фаз 5

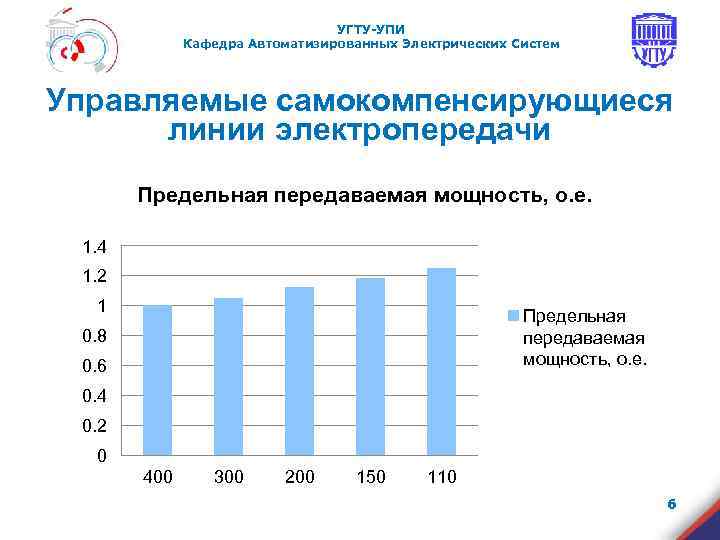

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Управляемые самокомпенсирующиеся линии электропередачи Предельная передаваемая мощность, о. е. 1. 4 1. 2 1 Предельная 0. 8 передаваемая 0. 6 мощность, о. е. 0. 4 0. 2 0 400 300 200 150 110 6

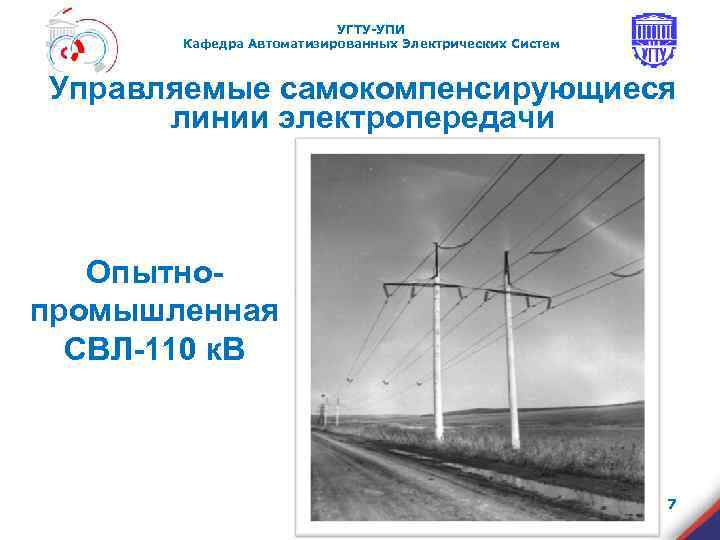

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Управляемые самокомпенсирующиеся линии электропередачи Опытно- промышленная СВЛ-110 к. В 7

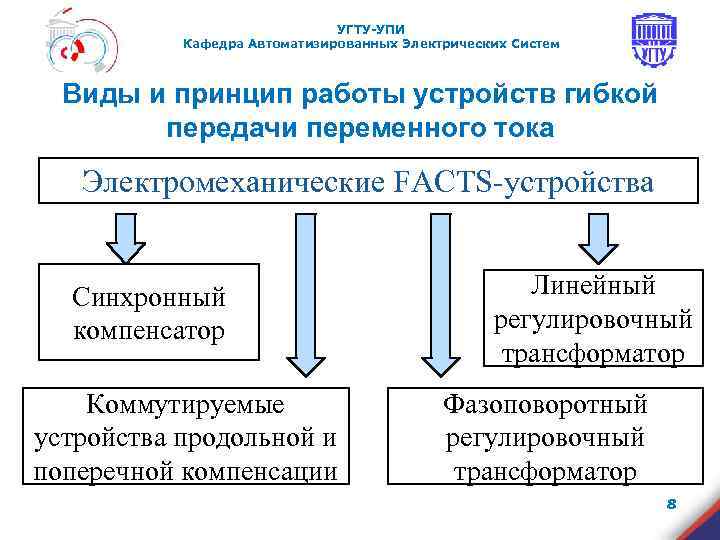

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Виды и принцип работы устройств гибкой передачи переменного тока Электромеханические FACTS-устройства Синхронный Линейный компенсатор регулировочный трансформатор Коммутируемые Фазоповоротный устройства продольной и регулировочный поперечной компенсации трансформатор 8

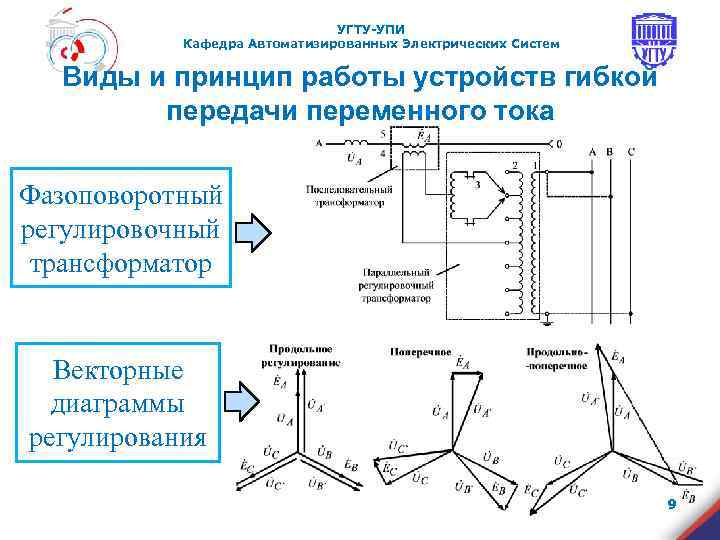

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Виды и принцип работы устройств гибкой передачи переменного тока Фазоповоротный регулировочный трансформатор Векторные диаграммы регулирования 9
УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Виды и принцип работы устройств гибкой передачи переменного тока FACTS-устройства на силовой электронике Статический Статический тиристорный синхронный компенсатор компенсатор Продольный Объединенный Продольный синхронный регулятор перетока управляемый компенсатор мощности конденсатор 10

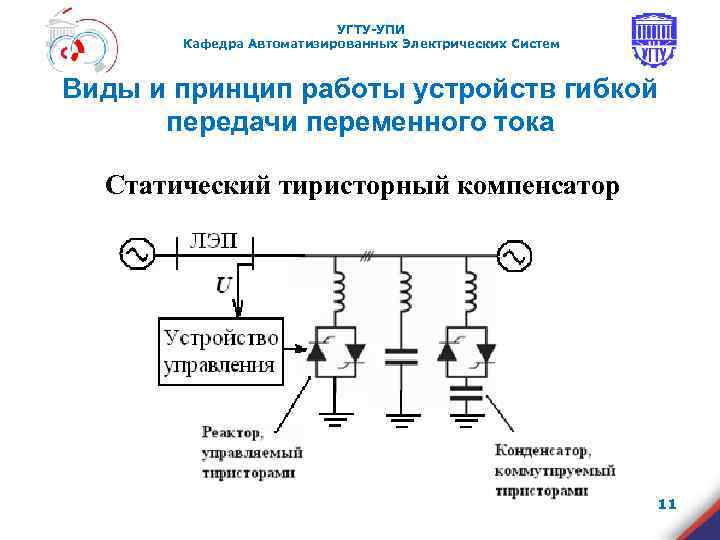

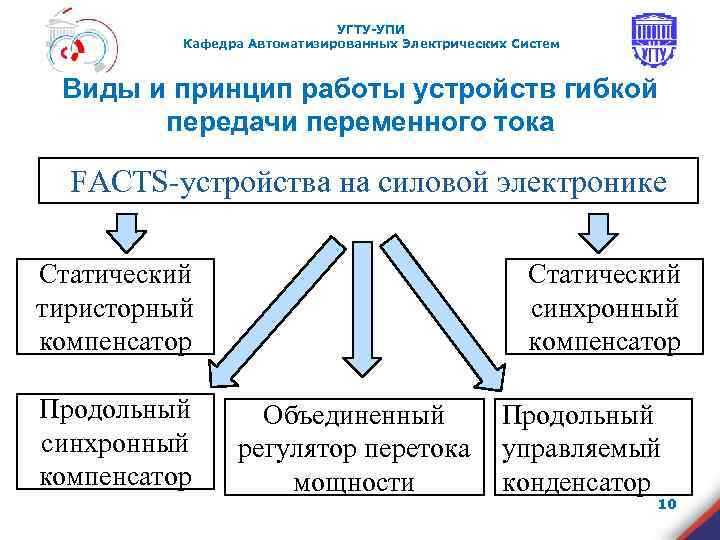

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Виды и принцип работы устройств гибкой передачи переменного тока Статический тиристорный компенсатор 11
УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Виды и принцип работы устройств гибкой передачи переменного тока Статический синхронный компенсатор 12
УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Виды и принцип работы устройств гибкой передачи переменного тока СТАТКОМ 50 МВАр, 15, 75 к. В, разработан ВНИИЭ для замены синхронного компенсатора на ПС Выборгская 13

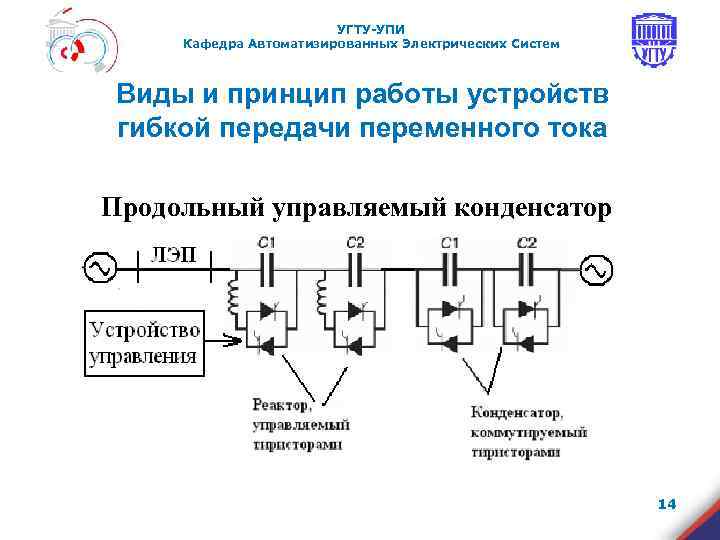

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Виды и принцип работы устройств гибкой передачи переменного тока Продольный управляемый конденсатор 14

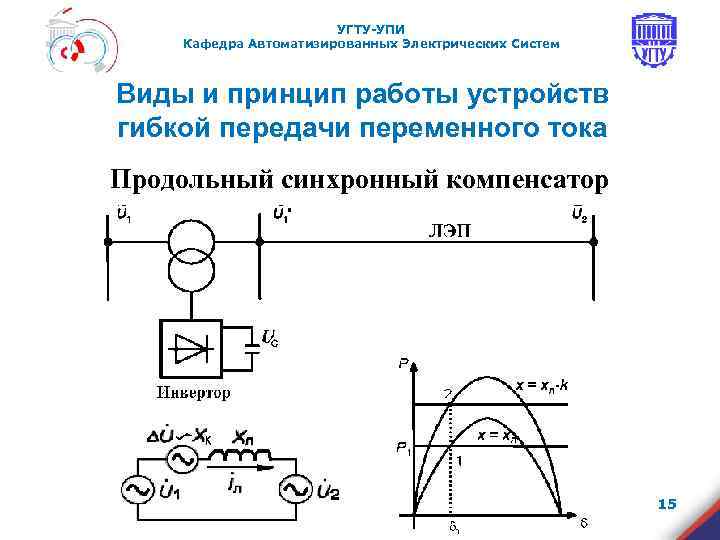

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Виды и принцип работы устройств гибкой передачи переменного тока Продольный синхронный компенсатор 15

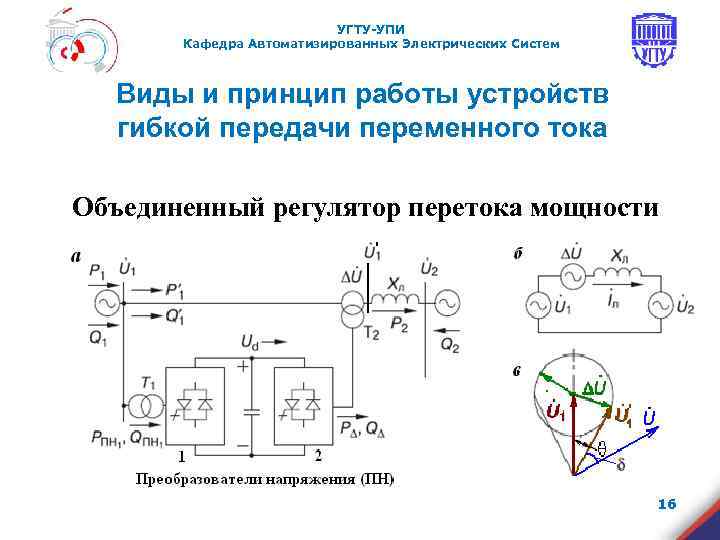

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Виды и принцип работы устройств гибкой передачи переменного тока Объединенный регулятор перетока мощности 16

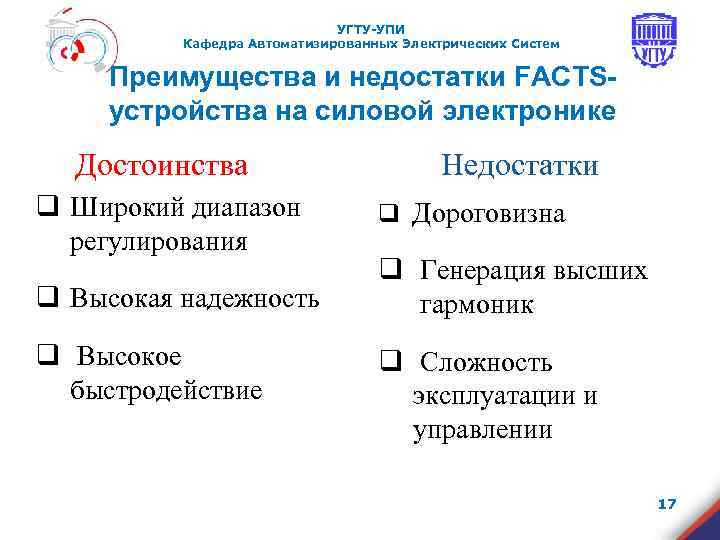

УГТУ-УПИ Кафедра Автоматизированных Электрических Систем Преимущества и недостатки FACTS- устройства на силовой электронике Достоинства Недостатки q Широкий диапазон q Дороговизна регулирования q Генерация высших q Высокая надежность гармоник q Высокое q Сложность быстродействие эксплуатации и управлении 17
