Углерод Аллотропные модификации

Положение в таблице Менделеева Углерод Carbogenium - 6 ой элемент в таблице Менделеева. Он располагается в главной подгруппе четвертой группы, втором периоде. Углерод-типичный неметалл.

Нахождение в природе В настоящее время известно более миллиона соединений углерода с другими элементами. Их изучение составляет целую науку – органическую химию. В тоже время за изучение свойств чистого углерода ученые взялись сравнительно недавно - около 20 лет назад.

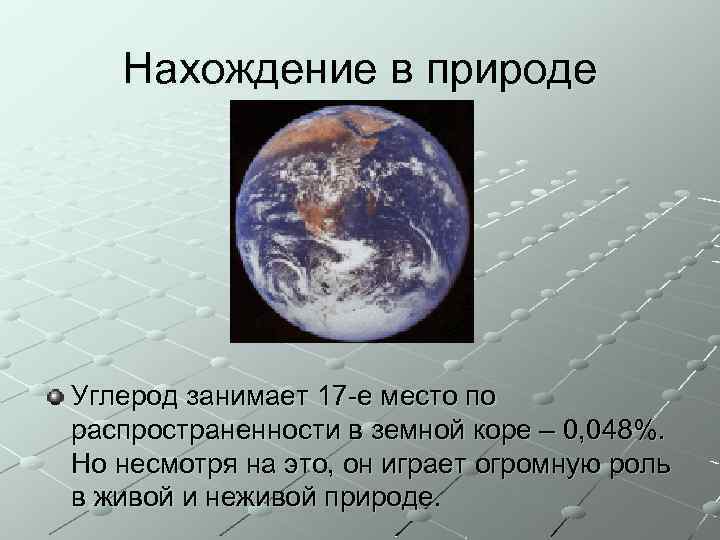

Нахождение в природе Углерод занимает 17 -е место по распространенности в земной коре – 0, 048%. Но несмотря на это, он играет огромную роль в живой и неживой природе.

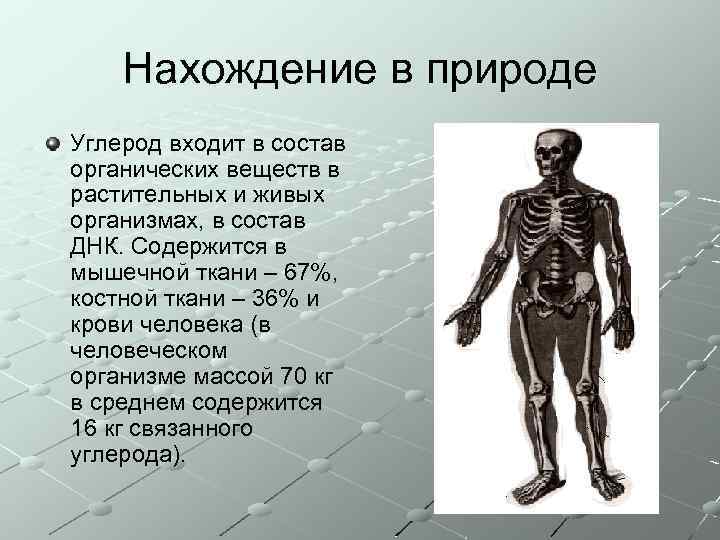

Нахождение в природе Углерод входит в состав органических веществ в растительных и живых организмах, в состав ДНК. Содержится в мышечной ткани – 67%, костной ткани – 36% и крови человека (в человеческом организме массой 70 кг в среднем содержится 16 кг связанного углерода).

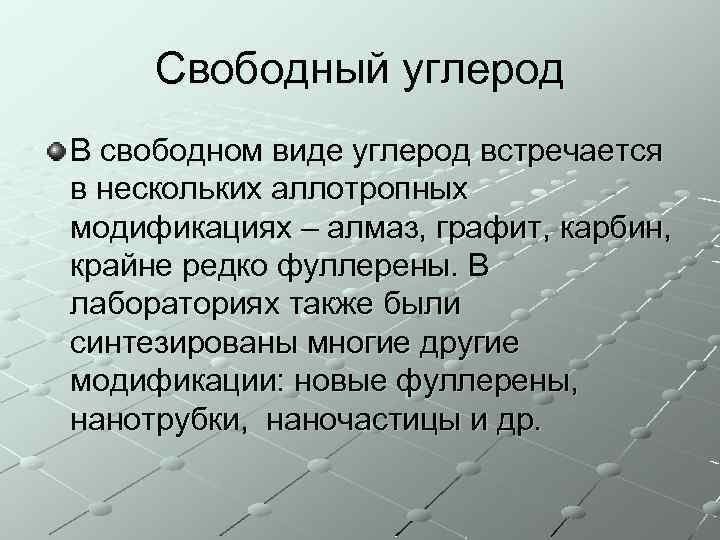

Свободный углерод В свободном виде углерод встречается в нескольких аллотропных модификациях – алмаз, графит, карбин, крайне редко фуллерены. В лабораториях также были синтезированы многие другие модификации: новые фуллерены, нанотрубки, наночастицы и др.

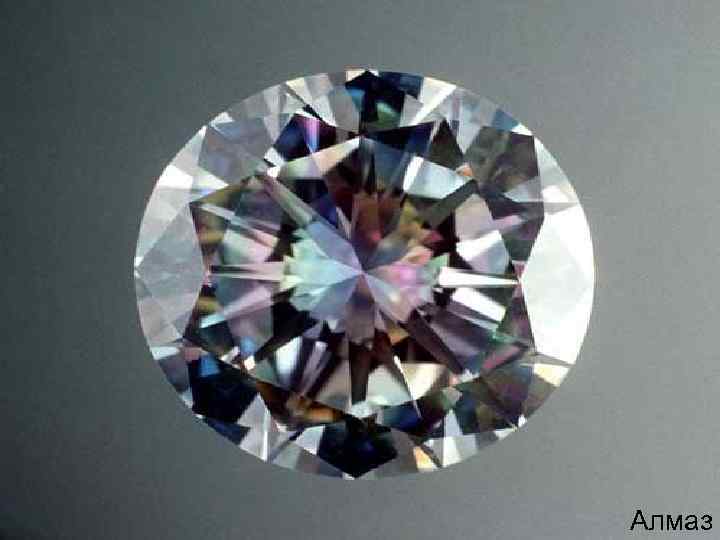

Алмаз

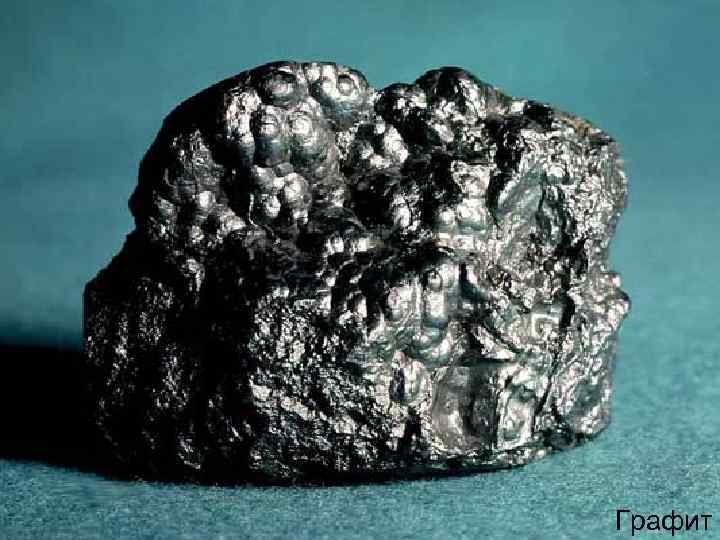

Графит

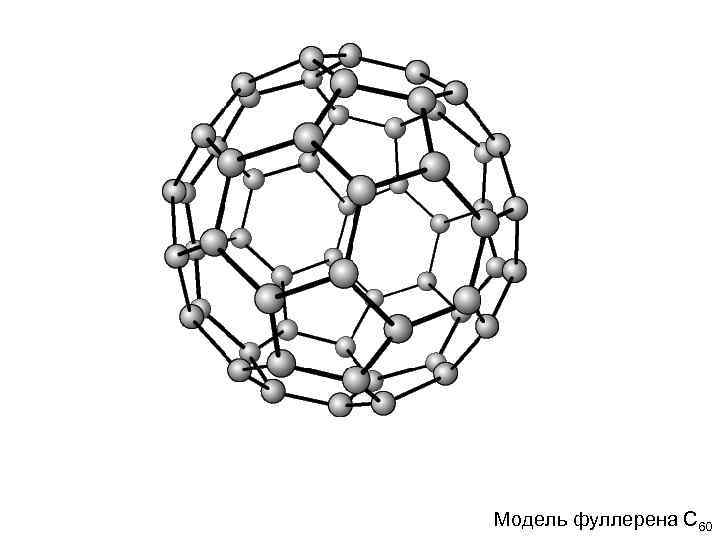

Модель фуллерена С 60

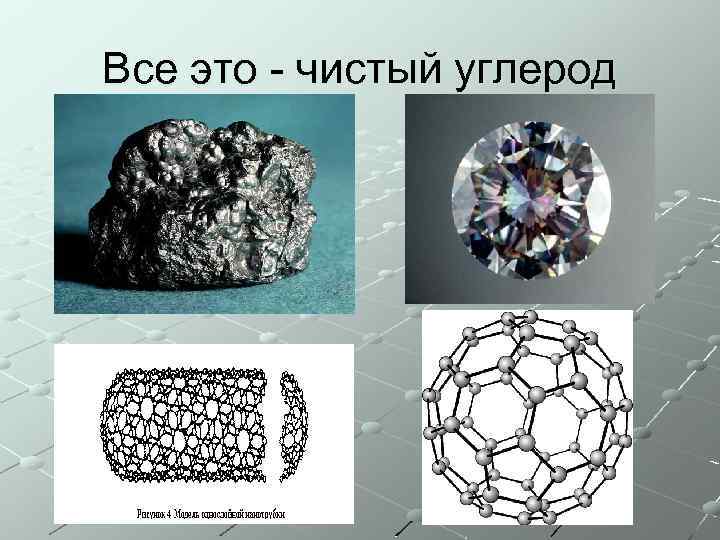

Все это - чистый углерод

Алмаз – бесцветное, прозрачное, сильно преломляющее свет вещество. Алмаз тверже всех найденных в природе веществ, но при этом довольно хрупок. Он настолько тверд, что оставляет царапины на большинстве материалов. Структура алмаза

Алмаз Плотность алмаза – 3, 5 г/см 3, tплав=3730 С, tкип=4830 о. С. Алмаз можно получить из графита при p > 50 тыс. атм. и tо = 1200 о. C В алмазе каждый 4 -х валентный атом углерода связан с другим атомом углерода ковалентной связью и количество таких связанных в каркас атомов чрезвычайно велико.

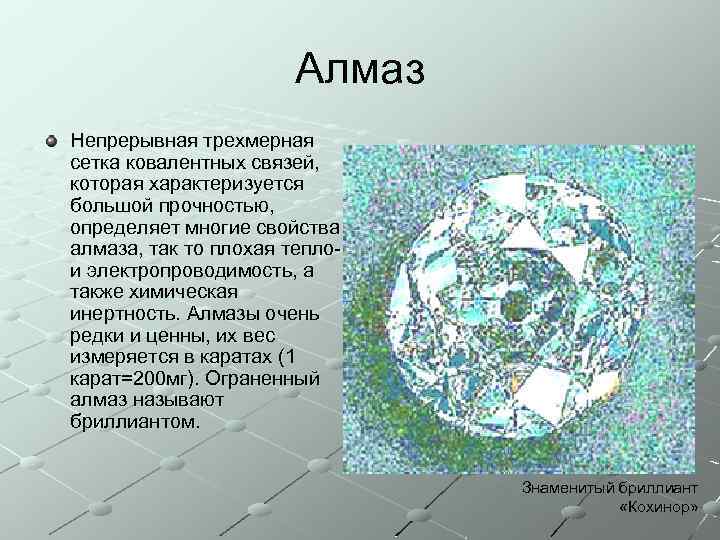

Алмаз Непрерывная трехмерная сетка ковалентных связей, которая характеризуется большой прочностью, определяет многие свойства алмаза, так то плохая тепло- и электропроводимость, а также химическая инертность. Алмазы очень редки и ценны, их вес измеряется в каратах (1 карат=200 мг). Ограненный алмаз называют бриллиантом. Знаменитый бриллиант «Кохинор»

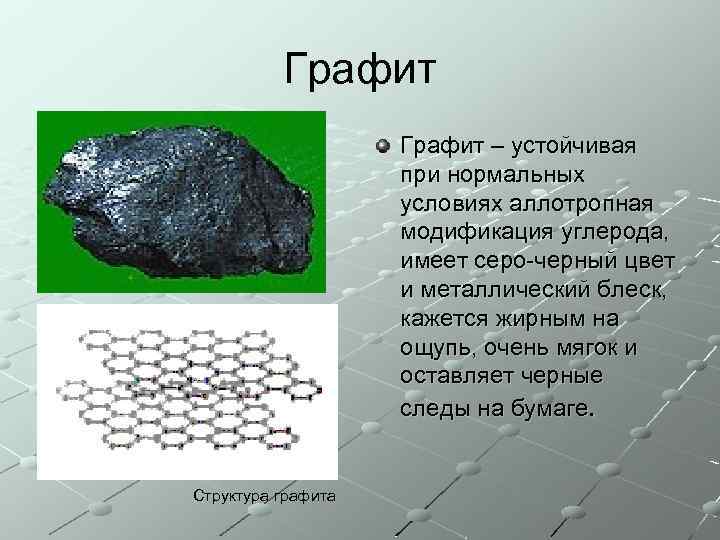

Графит – устойчивая при нормальных условиях аллотропная модификация углерода, имеет серо-черный цвет и металлический блеск, кажется жирным на ощупь, очень мягок и оставляет черные следы на бумаге. Структура графита

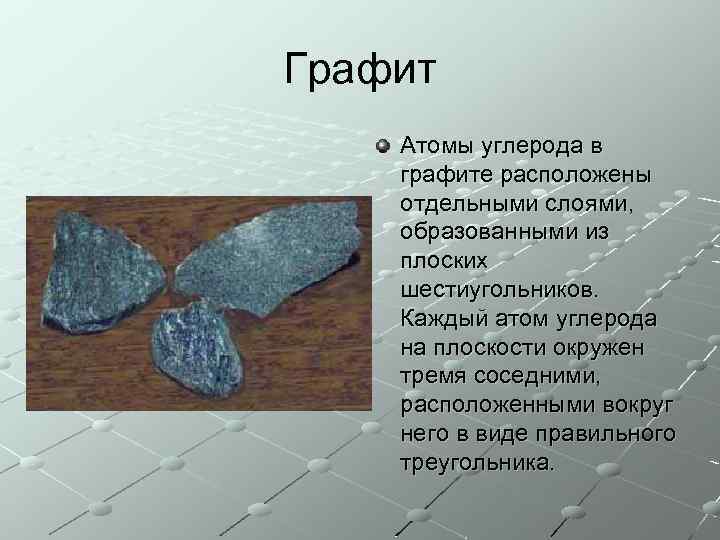

Графит Атомы углерода в графите расположены отдельными слоями, образованными из плоских шестиугольников. Каждый атом углерода на плоскости окружен тремя соседними, расположенными вокруг него в виде правильного треугольника.

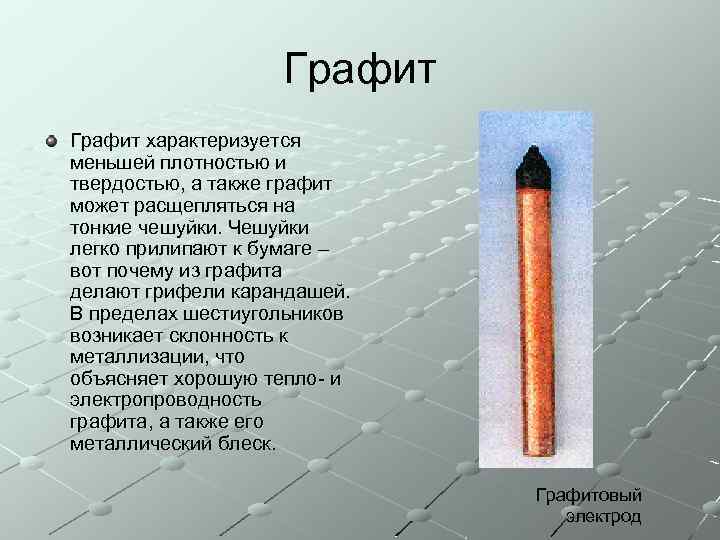

Графит характеризуется меньшей плотностью и твердостью, а также графит может расщепляться на тонкие чешуйки. Чешуйки легко прилипают к бумаге – вот почему из графита делают грифели карандашей. В пределах шестиугольников возникает склонность к металлизации, что объясняет хорошую тепло- и электропроводность графита, а также его металлический блеск. Графитовый электрод

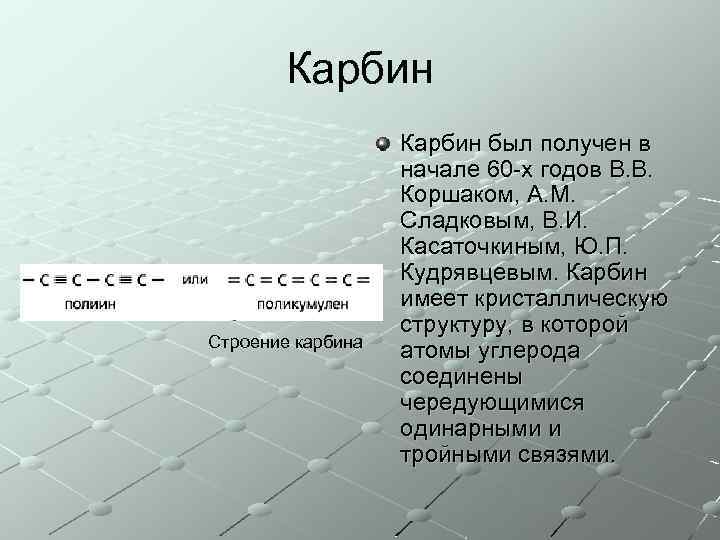

Карбин Строение карбина Карбин был получен в начале 60 -х годов В. В. Коршаком, А. М. Сладковым, В. И. Касаточкиным, Ю. П. Кудрявцевым. Карбин имеет кристаллическую структуру, в которой атомы углерода соединены чередующимися одинарными и тройными связями.

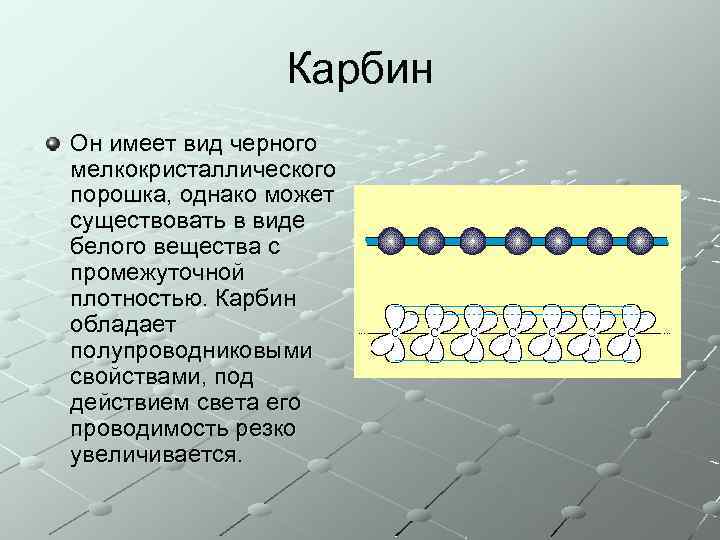

Карбин Он имеет вид черного мелкокристаллического порошка, однако может существовать в виде белого вещества с промежуточной плотностью. Карбин обладает полупроводниковыми свойствами, под действием света его проводимость резко увеличивается.

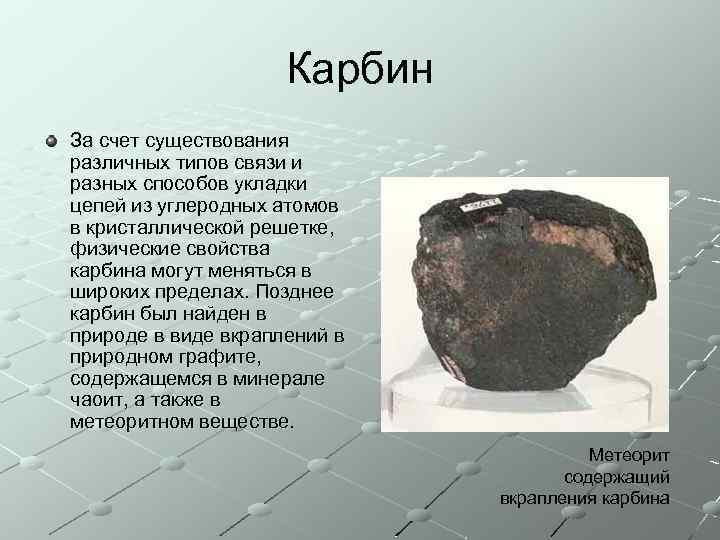

Карбин За счет существования различных типов связи и разных способов укладки цепей из углеродных атомов в кристаллической решетке, физические свойства карбина могут меняться в широких пределах. Позднее карбин был найден в природе в виде вкраплений в природном графите, содержащемся в минерале чаоит, а также в метеоритном веществе. Метеорит содержащий вкрапления карбина

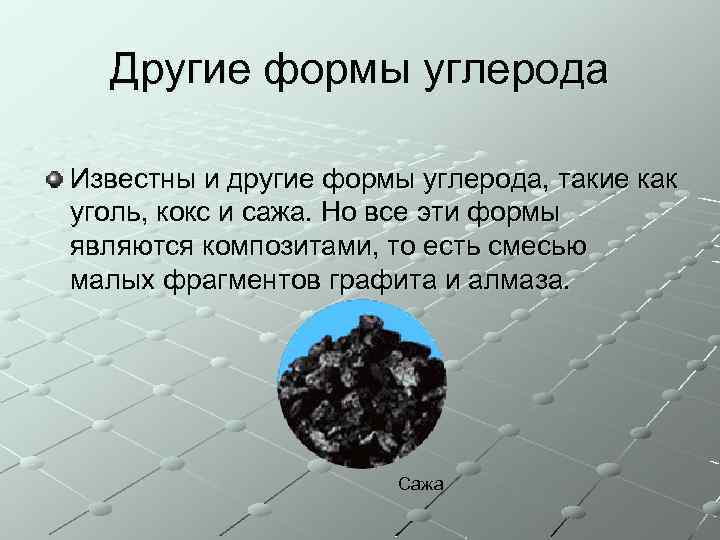

Другие формы углерода Известны и другие формы углерода, такие как уголь, кокс и сажа. Но все эти формы являются композитами, то есть смесью малых фрагментов графита и алмаза. Сажа

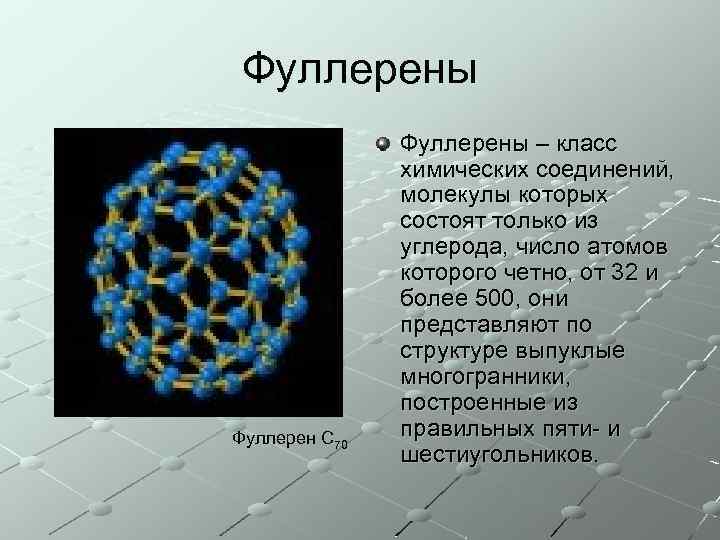

Фуллерены Фуллерен С 70 Фуллерены – класс химических соединений, молекулы которых состоят только из углерода, число атомов которого четно, от 32 и более 500, они представляют по структуре выпуклые многогранники, построенные из правильных пяти- и шестиугольников.

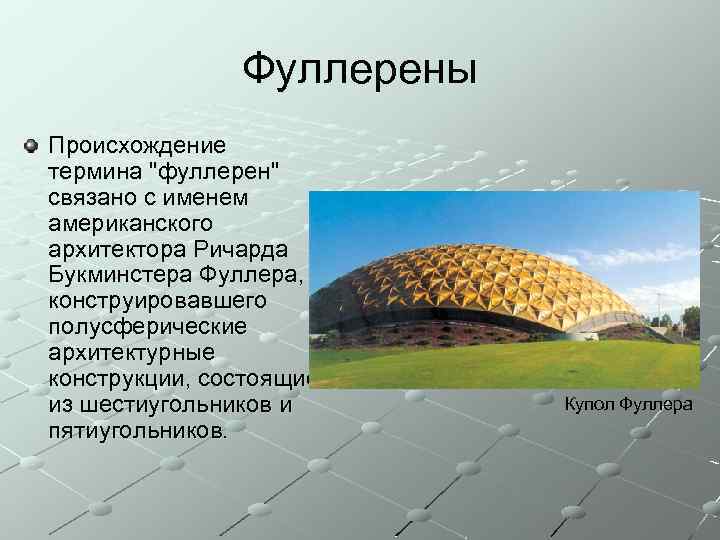

Фуллерены Происхождение термина "фуллерен" связано с именем американского архитектора Ричарда Букминстера Фуллера, конструировавшего полусферические архитектурные конструкции, состоящие из шестиугольников и пятиугольников. Купол Фуллера

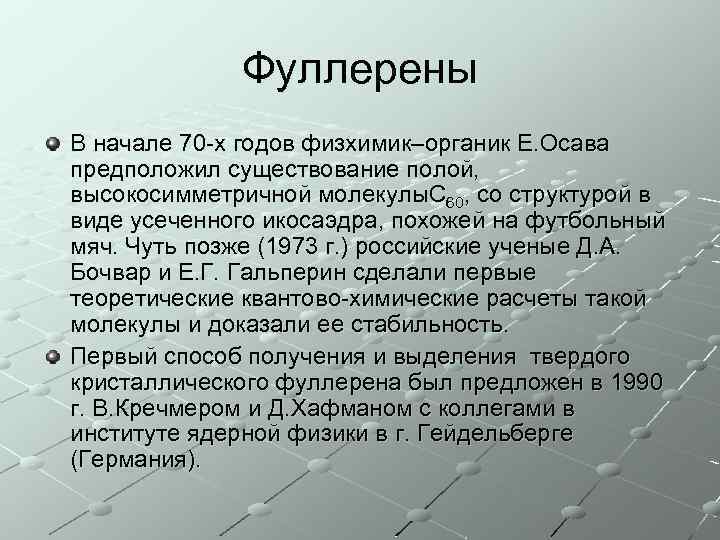

Фуллерены В начале 70 -х годов физхимик–органик Е. Осава предположил существование полой, высокосимметричной молекулы. С 60, со структурой в виде усеченного икосаэдра, похожей на футбольный мяч. Чуть позже (1973 г. ) российские ученые Д. А. Бочвар и Е. Г. Гальперин сделали первые теоретические квантово-химические расчеты такой молекулы и доказали ее стабильность. Первый способ получения и выделения твердого кристаллического фуллерена был предложен в 1990 г. В. Кречмером и Д. Хафманом с коллегами в институте ядерной физики в г. Гейдельберге (Германия).

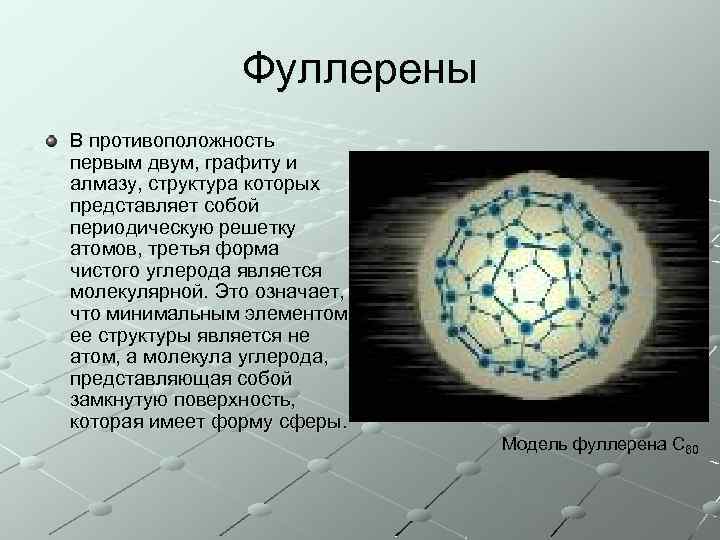

Фуллерены В противоположность первым двум, графиту и алмазу, структура которых представляет собой периодическую решетку атомов, третья форма чистого углерода является молекулярной. Это означает, что минимальным элементом ее структуры является не атом, а молекула углерода, представляющая собой замкнутую поверхность, которая имеет форму сферы. Модель фуллерена С 60

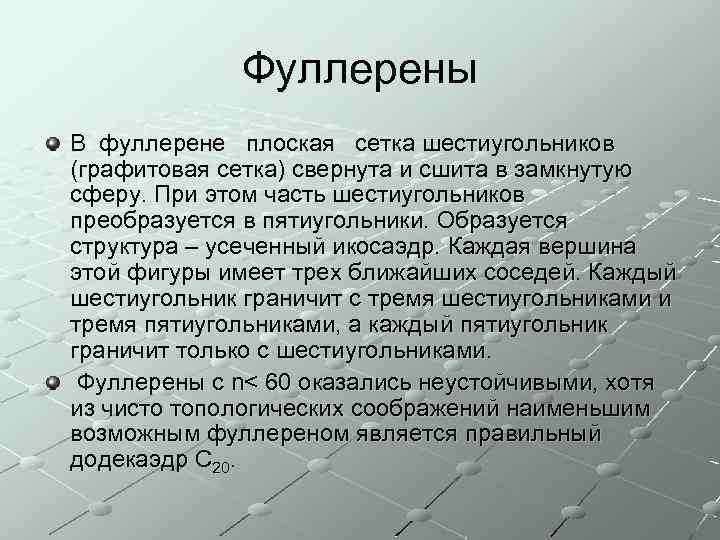

Фуллерены В фуллерене плоская сетка шестиугольников (графитовая сетка) свернута и сшита в замкнутую сферу. При этом часть шестиугольников преобразуется в пятиугольники. Образуется структура – усеченный икосаэдр. Каждая вершина этой фигуры имеет трех ближайших соседей. Каждый шестиугольник граничит с тремя шестиугольниками и тремя пятиугольниками, а каждый пятиугольник граничит только с шестиугольниками. Фуллерены с n< 60 оказались неустойчивыми, хотя из чисто топологических соображений наименьшим возможным фуллереном является правильный додекаэдр С 20.

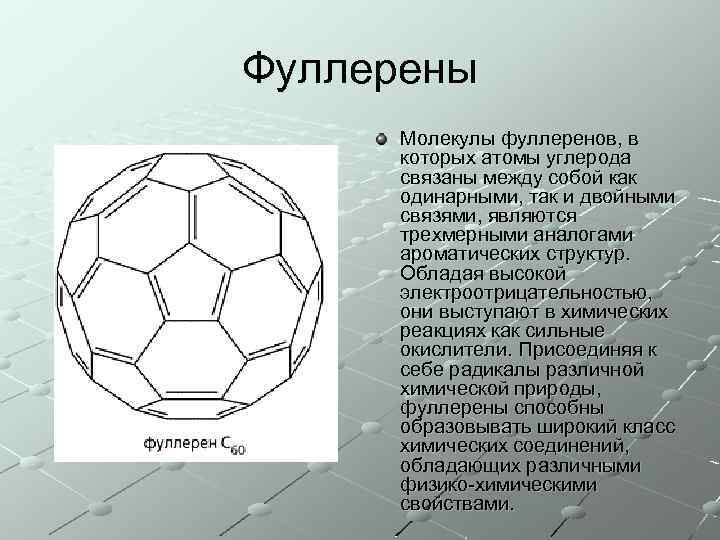

Фуллерены Молекулы фуллеренов, в которых атомы углерода связаны между собой как одинарными, так и двойными связями, являются трехмерными аналогами ароматических структур. Обладая высокой электроотрицательностью, они выступают в химических реакциях как сильные окислители. Присоединяя к себе радикалы различной химической природы, фуллерены способны образовывать широкий класс химических соединений, обладающих различными физико-химическими свойствами.

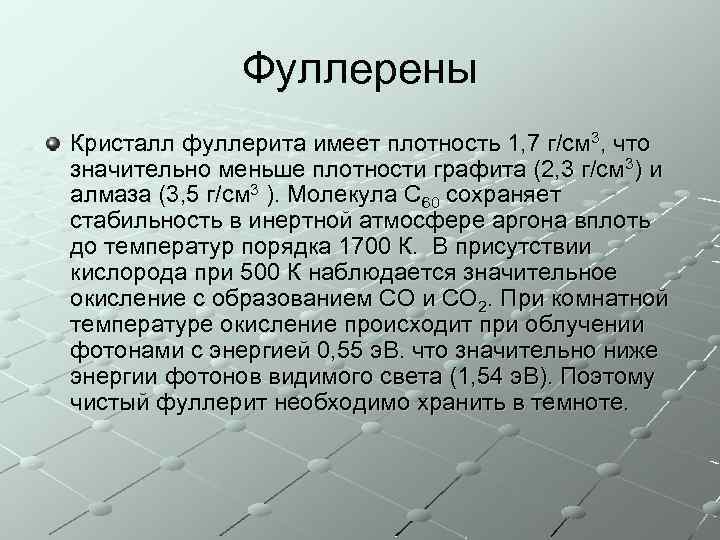

Фуллерены Кристалл фуллерита имеет плотность 1, 7 г/см 3, что значительно меньше плотности графита (2, 3 г/см 3) и алмаза (3, 5 г/см 3 ). Молекула С 60 сохраняет стабильность в инертной атмосфере аргона вплоть до температур порядка 1700 К. В присутствии кислорода при 500 К наблюдается значительное окисление с образованием СО и CO 2. При комнатной температуре окисление происходит при облучении фотонами с энергией 0, 55 э. В. что значительно ниже энергии фотонов видимого света (1, 54 э. В). Поэтому чистый фуллерит необходимо хранить в темноте.

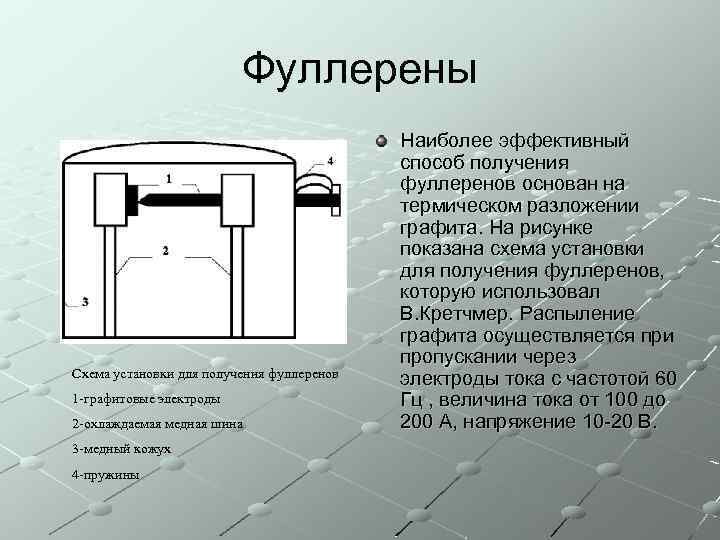

Фуллерены Схема установки для получения фуллеренов 1 -графитовые электроды 2 -охлаждаемая медная шина 3 -медный кожух 4 -пружины Наиболее эффективный способ получения фуллеренов основан на термическом разложении графита. На рисунке показана схема установки для получения фуллеренов, которую использовал В. Кретчмер. Распыление графита осуществляется при пропускании через электроды тока с частотой 60 Гц , величина тока от 100 до 200 А, напряжение 10 -20 В.

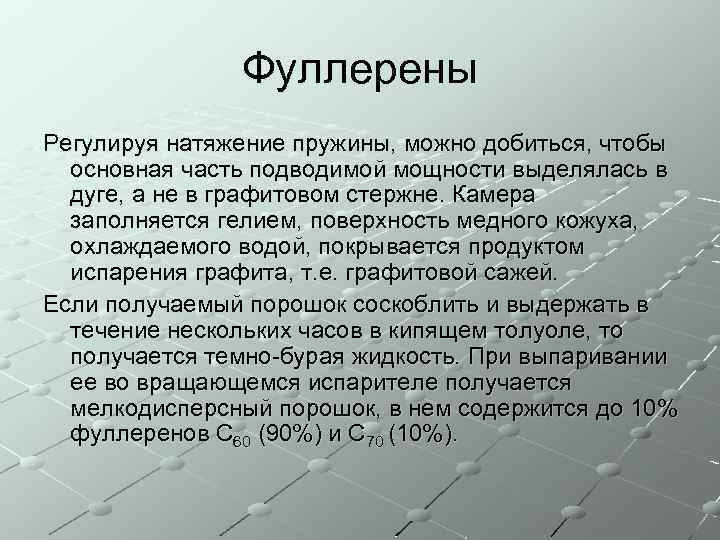

Фуллерены Регулируя натяжение пружины, можно добиться, чтобы основная часть подводимой мощности выделялась в дуге, а не в графитовом стержне. Камера заполняется гелием, поверхность медного кожуха, охлаждаемого водой, покрывается продуктом испарения графита, т. е. графитовой сажей. Если получаемый порошок соскоблить и выдержать в течение нескольких часов в кипящем толуоле, то получается темно-бурая жидкость. При выпаривании ее во вращающемся испарителе получается мелкодисперсный порошок, в нем содержится до 10% фуллеренов С 60 (90%) и С 70 (10%).

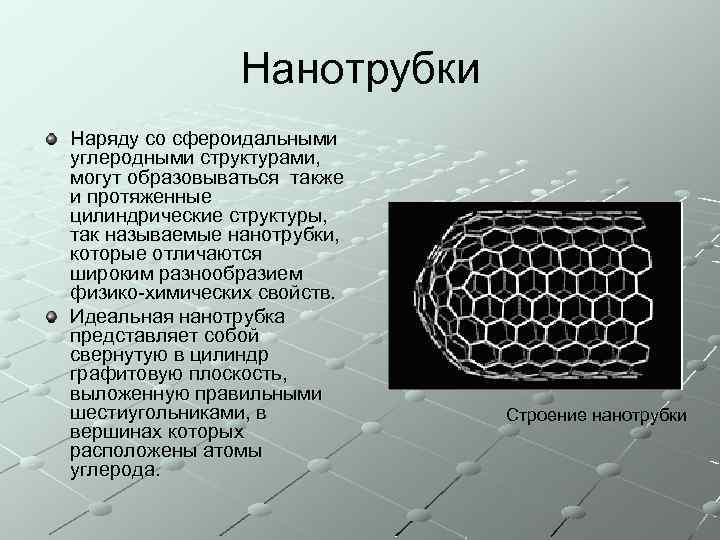

Нанотрубки Наряду со сфероидальными углеродными структурами, могут образовываться также и протяженные цилиндрические структуры, так называемые нанотрубки, которые отличаются широким разнообразием физико-химических свойств. Идеальная нанотрубка представляет собой свернутую в цилиндр графитовую плоскость, выложенную правильными шестиугольниками, в вершинах которых расположены атомы углерода. Строение нанотрубки

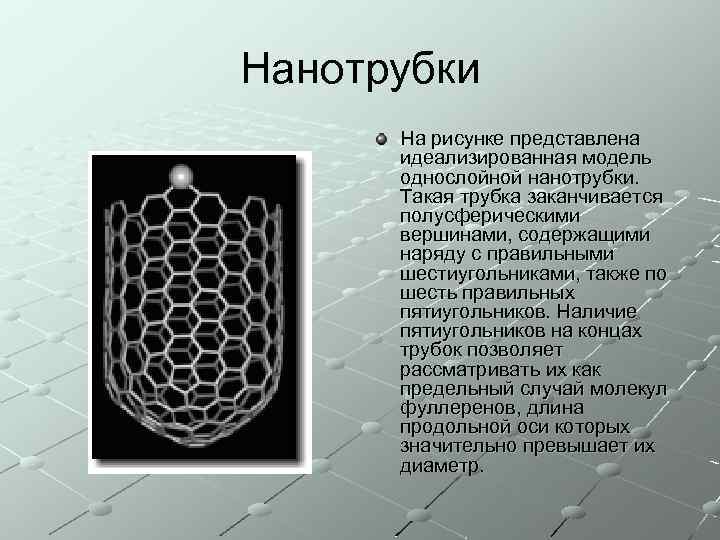

Нанотрубки На рисунке представлена идеализированная модель однослойной нанотрубки. Такая трубка заканчивается полусферическими вершинами, содержащими наряду с правильными шестиугольниками, также по шесть правильных пятиугольников. Наличие пятиугольников на концах трубок позволяет рассматривать их как предельный случай молекул фуллеренов, длина продольной оси которых значительно превышает их диаметр.

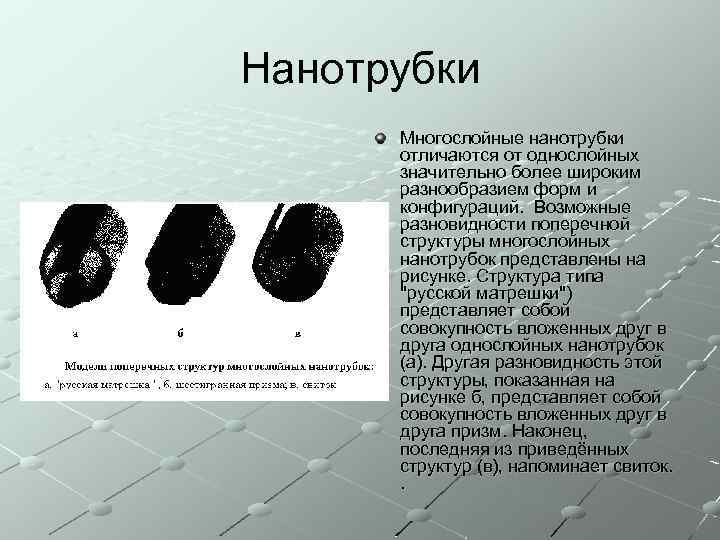

Нанотрубки Многослойные нанотрубки отличаются от однослойных значительно более широким разнообразием форм и конфигураций. Возможные разновидности поперечной структуры многослойных нанотрубок представлены на рисунке. Структура типа "русской матрешки") представляет собой совокупность вложенных друг в друга однослойных нанотрубок (а). Другая разновидность этой структуры, показанная на рисунке б, представляет собой совокупность вложенных друг в друга призм. Наконец, последняя из приведённых структур (в), напоминает свиток. .

Нанотрубки Нанотрубка может быть получена из протяжённых фрагментов графита, которые далее скручиваются в трубку. Для образования протяжённых фрагментов необходимы специальные условия нагрева графита. Оптимальные условия получения нанотрубок реализуются в дуговом разряде при использовании графита в качестве электрода. Однослойные нанотрубки образуются при добавлении в анод небольшой примеси Fe, Co, Ni, Cd (т. е. добавлением катализаторов). Кроме того, однослойные нанотрубки получаются при окислении многослойных нанотрубок. С целью окисления многослойные нанотрубоки обрабатываются кислородом при умеренном нагреве, либо кипящей азотной кислотой. Окисление позволяет снять верхние слои с многослойной трубки и открыть её концы.

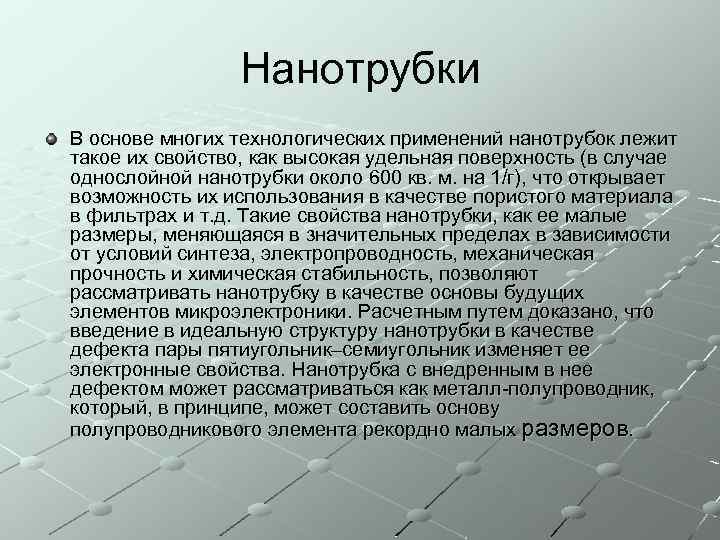

Нанотрубки В основе многих технологических применений нанотрубок лежит такое их свойство, как высокая удельная поверхность (в случае однослойной нанотрубки около 600 кв. м. на 1/г), что открывает возможность их использования в качестве пористого материала в фильтрах и т. д. Такие свойства нанотрубки, как ее малые размеры, меняющаяся в значительных пределах в зависимости от условий синтеза, электропроводность, механическая прочность и химическая стабильность, позволяют рассматривать нанотрубку в качестве основы будущих элементов микроэлектроники. Расчетным путем доказано, что введение в идеальную структуру нанотрубки в качестве дефекта пары пятиугольник–семиугольник изменяет ее электронные свойства. Нанотрубка с внедренным в нее дефектом может рассматриваться как металл-полупроводник, который, в принципе, может составить основу полупроводникового элемента рекордно малых размеров.

Наночастицы В процессе образования фуллеренов из графита образуются также наночастицы. Это замкнутые структуры, подобные фуллеренам, но значительно превышающие их по размеру. В отличие от фуллеренов, они также как и нанотрубки могут содержать несколько слоев. , имеют структуру замкнутых, вложенных друг в друга графитовых оболочек. В наночастицах, аналогично графиту, атомы внутри оболочки связаны химическими связями, а между атомами соседних оболочек действует слабое ван-дер-ваальсово взаимодействие. Обычно оболочки наночастиц имеют форму близкую к многограннику. В структуре каждой такой оболочки, кроме шестиугольников, как в структуре графита, есть 12 пятиугольников, наблюдаются дополнительные пары из пяти и семиугольников.

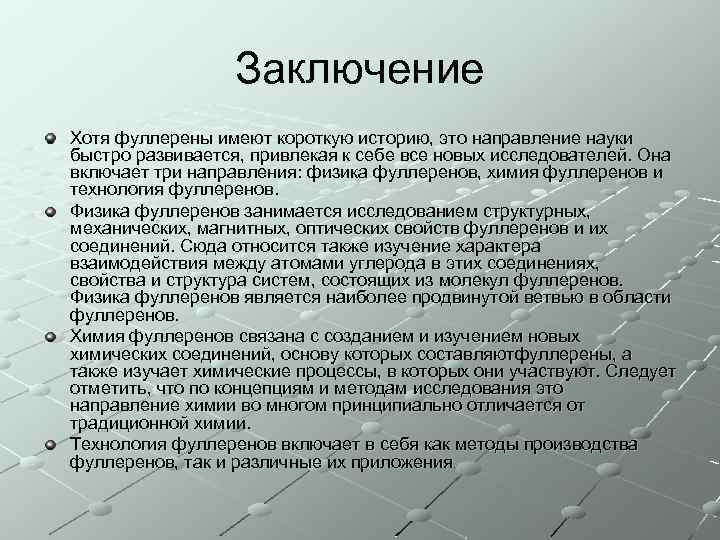

Заключение Хотя фуллерены имеют короткую историю, это направление науки быстро развивается, привлекая к себе все новых исследователей. Она включает три направления: физика фуллеренов, химия фуллеренов и технология фуллеренов. Физика фуллеренов занимается исследованием структурных, механических, магнитных, оптических свойств фуллеренов и их соединений. Сюда относится также изучение характера взаимодействия между атомами углерода в этих соединениях, свойства и структура систем, состоящих из молекул фуллеренов. Физика фуллеренов является наиболее продвинутой ветвью в области фуллеренов. Химия фуллеренов связана с созданием и изучением новых химических соединений, основу которых составляютфуллерены, а также изучает химические процессы, в которых они участвуют. Следует отметить, что по концепциям и методам исследования это направление химии во многом принципиально отличается от традиционной химии. Технология фуллеренов включает в себя как методы производства фуллеренов, так и различные их приложения.
