УГАТУ Математическая модель конденсатор в схеме замещения в ДВС и их реализация в пакете прикладных программ ALLBEA Кафедра ДВС УГАТУ Выполнил: студент гр. Т 27 д-421 Герасимов Г. А. Научный руководитель: к. т. н. , доц. каф. ДВС Черноусов А. А. Уфа 2014

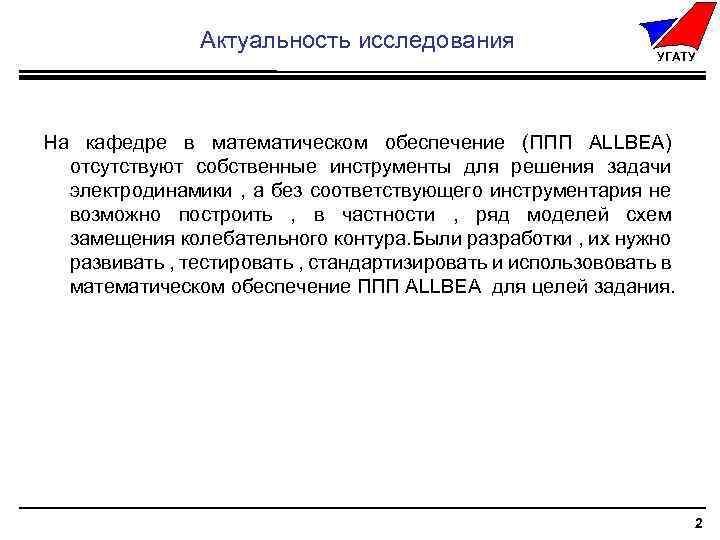

Актуальность исследования УГАТУ На кафедре в математическом обеспечение (ППП ALLBEA) отсутствуют собственные инструменты для решения задачи электродинамики , а без соответствующего инструментария не возможно построить , в частности , ряд моделей схем замещения колебательного контура. Были разработки , их нужно развивать , тестировать , стандартизировать и использововать в математическом обеспечение ППП ALLBEA для целей задания. 2

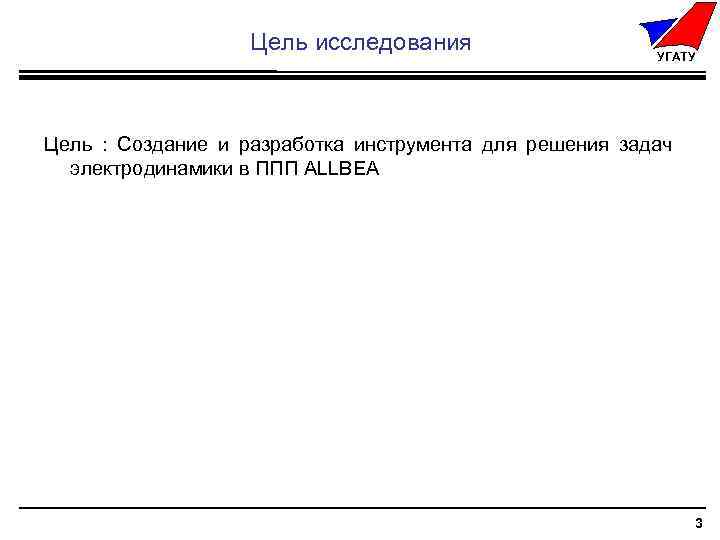

Цель исследования УГАТУ Цель : Создание и разработка инструмента для решения задач электродинамики в ППП ALLBEA 3

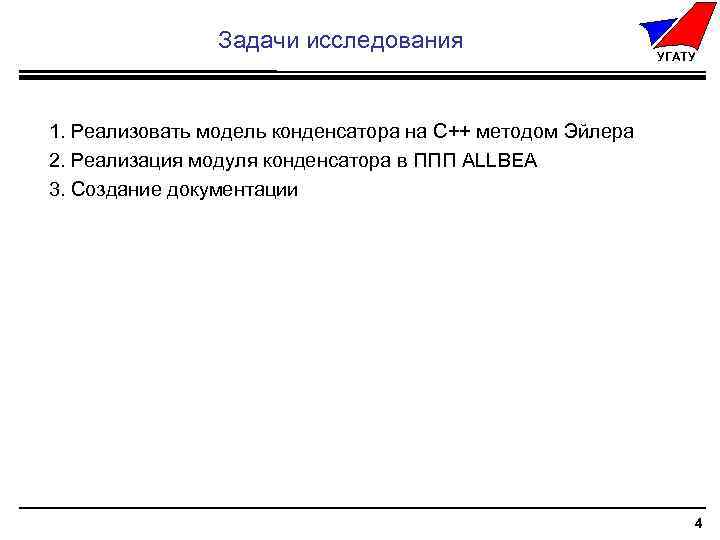

Задачи исследования УГАТУ 1. Реализовать модель конденсатора на С++ методом Эйлера 2. Реализация модуля конденсатора в ППП ALLBEA 3. Создание документации 4

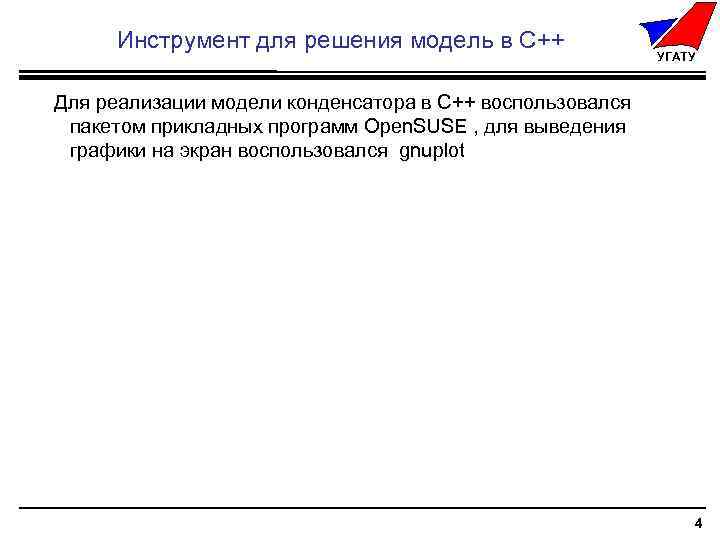

Инструмент для решения модель в С++ УГАТУ Для реализации модели конденсатора в С++ воспользовался пакетом прикладных программ Open. SUSE , для выведения графики на экран воспользовался gnuplot 4

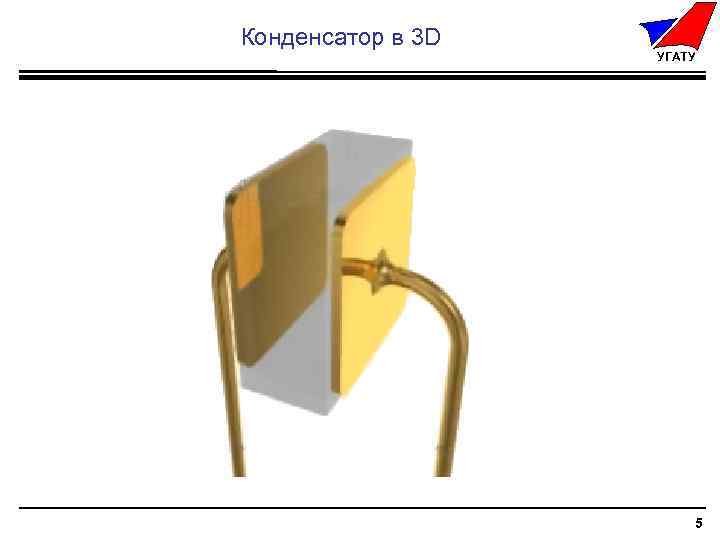

Конденсатор в 3 D УГАТУ 5

( Схема замещения конденсатора ) ≤ min УГАТУ )max. 6

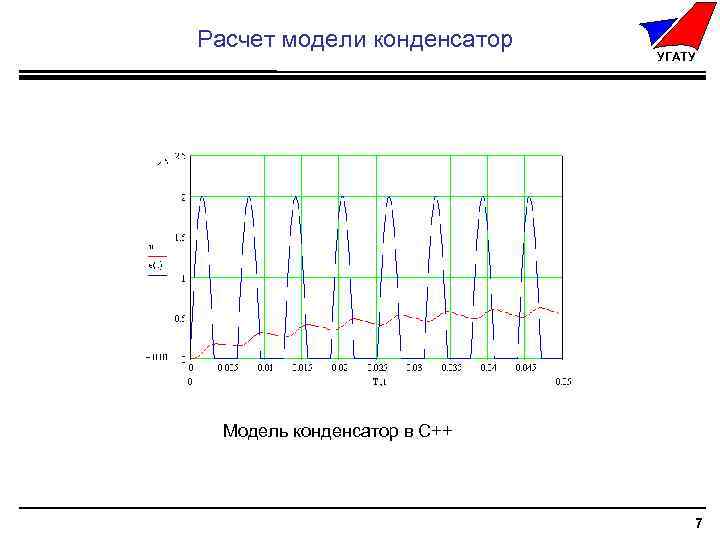

Расчет модели конденсатор УГАТУ Модель конденсатор в С++ 7

План дальнейшего действия УГАТУ 1. Реализовать модуль конденсатора в ППП ALLBEA ; 2. Разработка модели катушка на С++ и в ППП ALLBEA ; 3. Создание документации. 8
