УДК 528 48 ГЕОДЕЗИЧЕСКИЕ РАБОТЫ ПРИ ВОЗВЕДЕНИЕ ГРАДИРЕН

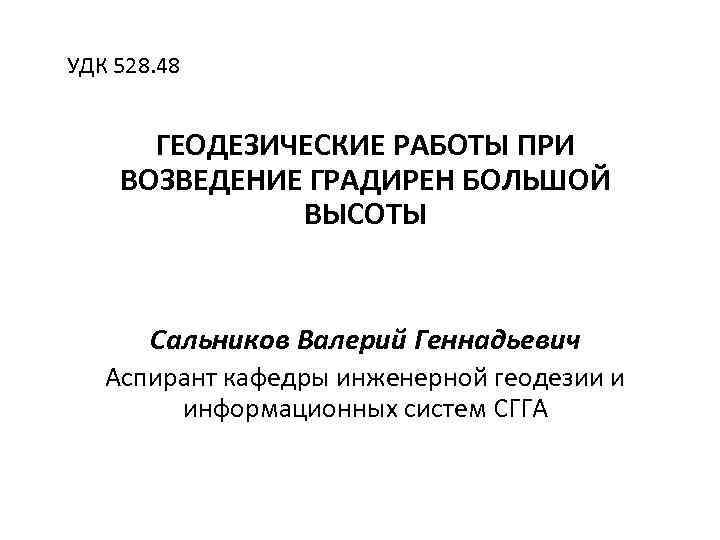

УДК 528. 48 ГЕОДЕЗИЧЕСКИЕ РАБОТЫ ПРИ ВОЗВЕДЕНИЕ ГРАДИРЕН БОЛЬШОЙ ВЫСОТЫ Сальников Валерий Геннадьевич Аспирант кафедры инженерной геодезии и информационных систем СГГА

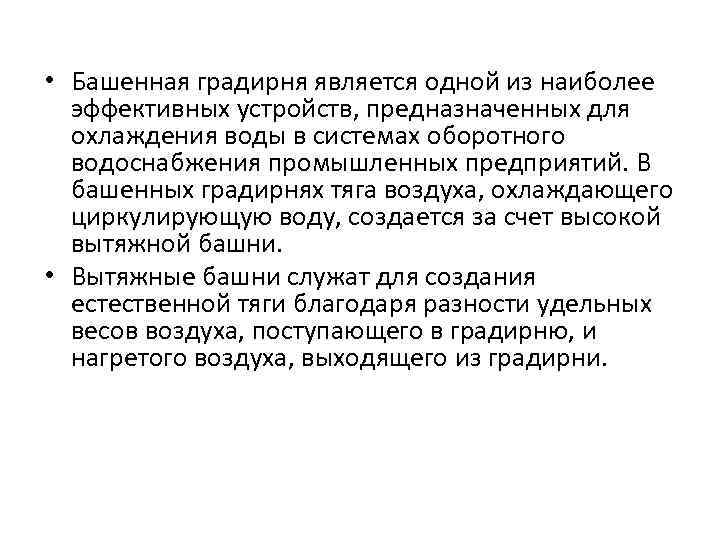

• Башенная градирня является одной из наиболее эффективных устройств, предназначенных для охлаждения воды в системах оборотного водоснабжения промышленных предприятий. В башенных градирнях тяга воздуха, охлаждающего циркулирующую воду, создается за счет высокой вытяжной башни. • Вытяжные башни служат для создания естественной тяги благодаря разности удельных весов воздуха, поступающего в градирню, и нагретого воздуха, выходящего из градирни.

Башенная градирня

Общая технологическая схема геодезического сопровождения строительства градирен. Строительство градирен Развитие планово-высотного обоснования Геодезический контроль при земляных работах Геодезический контроль при строительных работах Геодезический контроль при монтажных работах

Развитие плано-высотного обоснования До начала строительно-монтажных работ по возведению градирни проводится проверка сохранности и пригодности пунктов геодезического обоснования для дальнейшего практического использования, а также возможность обеспечения требуемой точности выполнения измерений. После этого производится сгущение сети. Устанавливают четыре геодезических пункта и располагают их на расстоянии 150 -200 метром между собой по периметру строительства вокруг градирни. Прокладывается тахеометрических и высокоточный нивелирных хода от сохранившихся пунктов до вновь заложенных. Производится уравнивания в программном продукте credo, определяется планово-высотное положения новых геодезических пунктов.

Конструкция опорного пункта

Опорный геодезический пункт Площадка для установки прибора Стенной репер Светоотражающие пластины с 4 -х сторон

Геодезический контроль при земляных работах вынос в натуру главных осей; разбивка контура котлованов; контроль замещения грунта; передача главных осей и отметок сооружений объекта на дно котлована; • разбивка свайного поля; • контроль планово-высотного положения свай; • составление исполнительной документации; • •

Характерная граница котлована, с закрепленной «П-образной обноской»

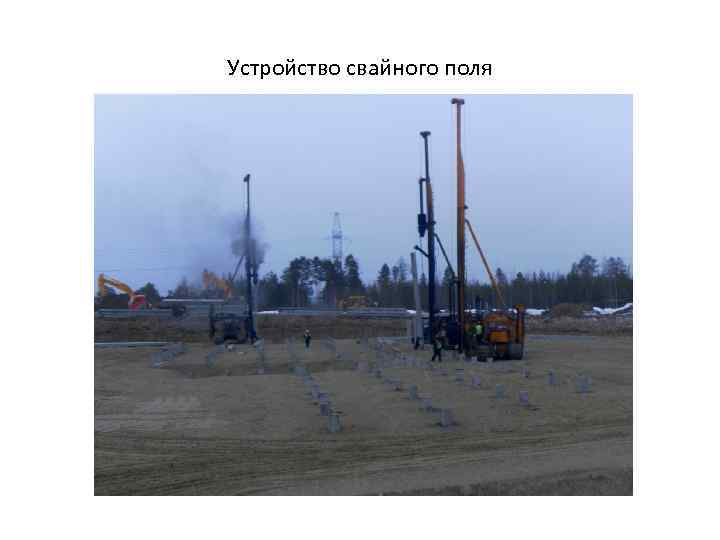

Устройство свайного поля

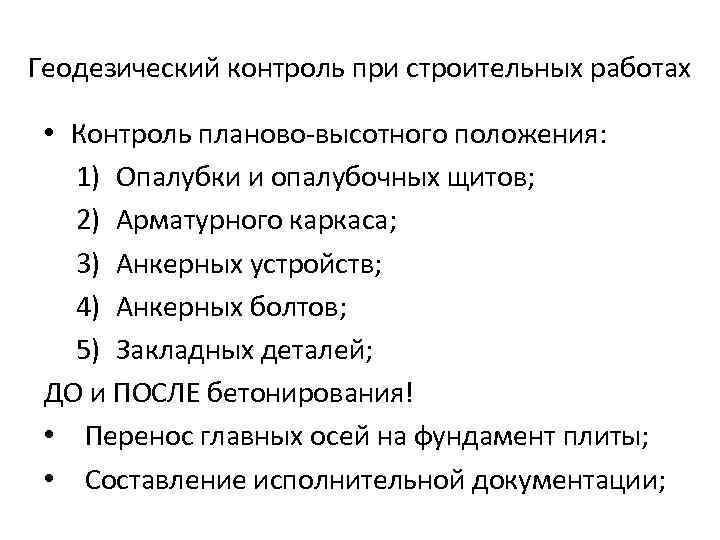

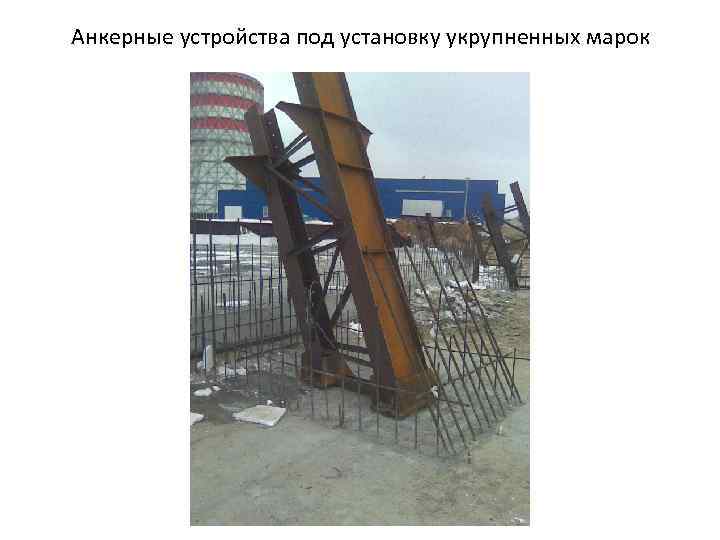

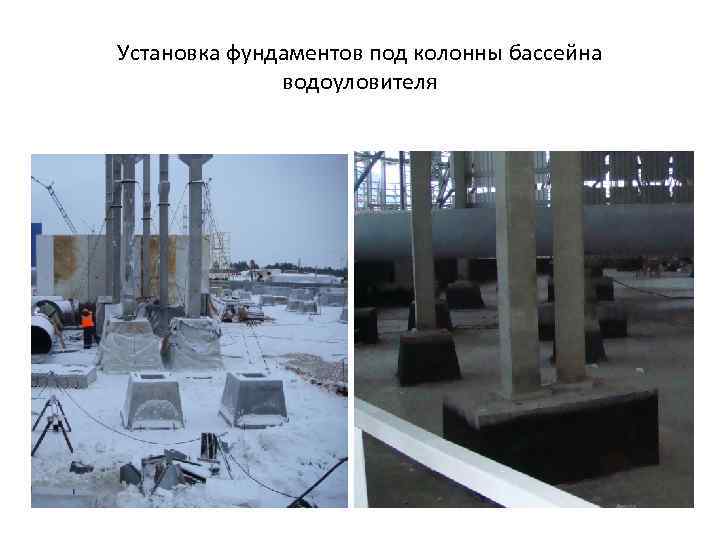

Геодезический контроль при строительных работах • Контроль планово-высотного положения: 1) Опалубки и опалубочных щитов; 2) Арматурного каркаса; 3) Анкерных устройств; 4) Анкерных болтов; 5) Закладных деталей; ДО и ПОСЛЕ бетонирования! • Перенос главных осей на фундамент плиты; • Составление исполнительной документации;

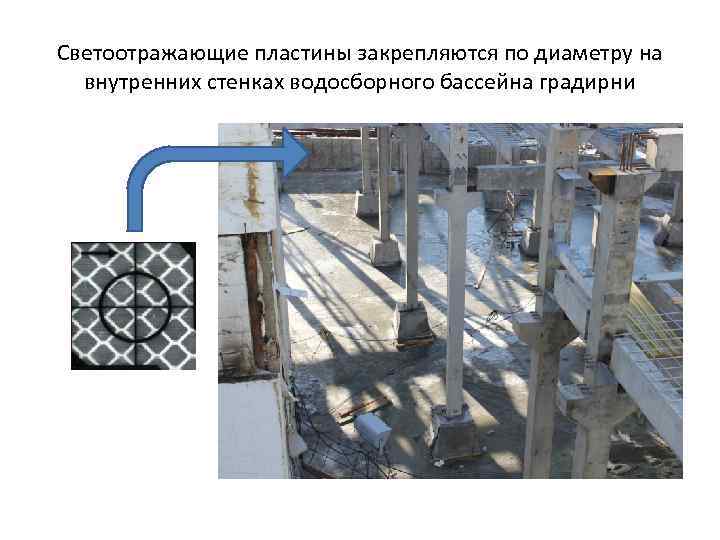

• Закрепление центра градирни; • Вынос рабочего обоснования на внутренней стене водосборного бассейна;

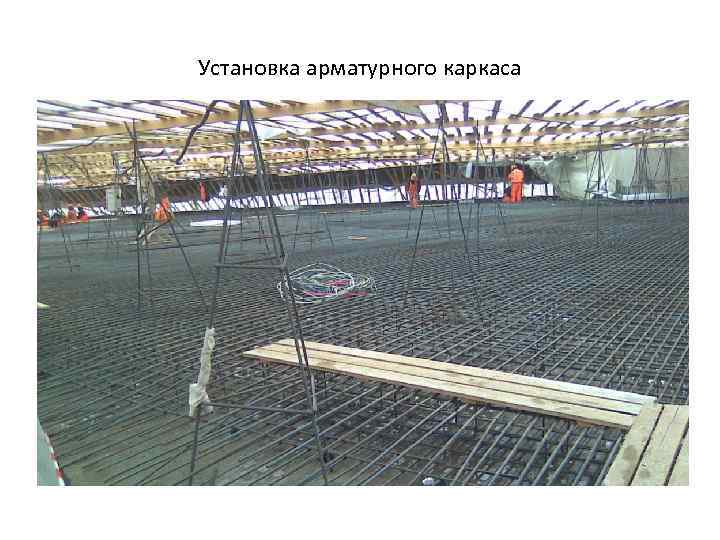

Установка арматурного каркаса

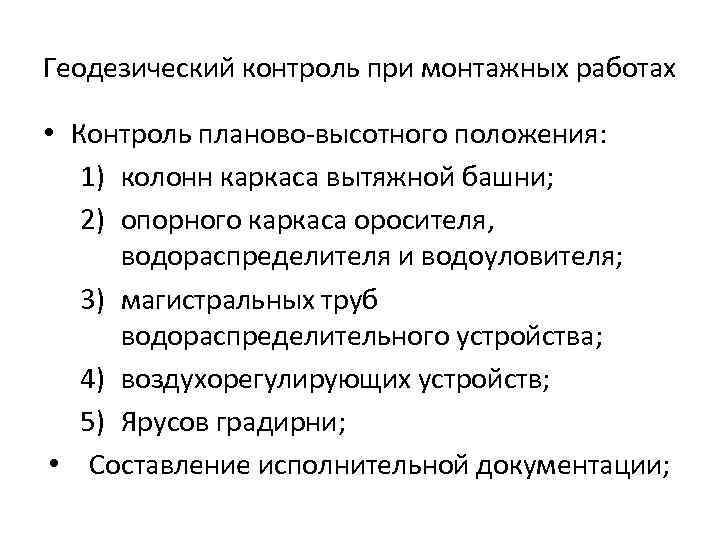

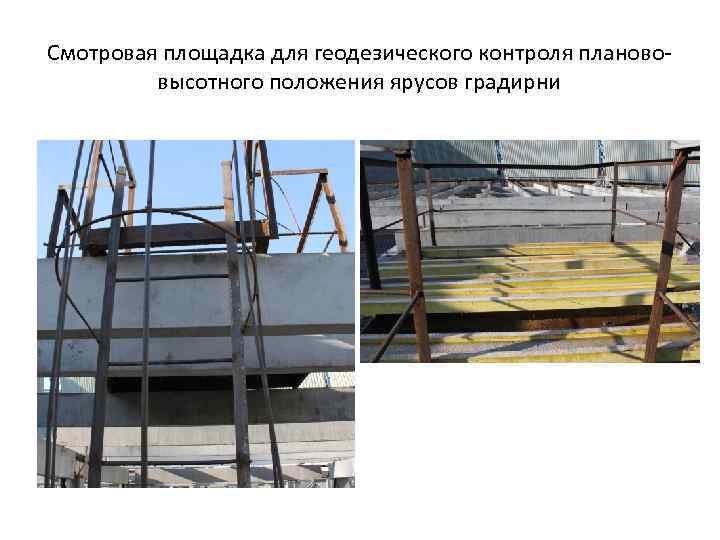

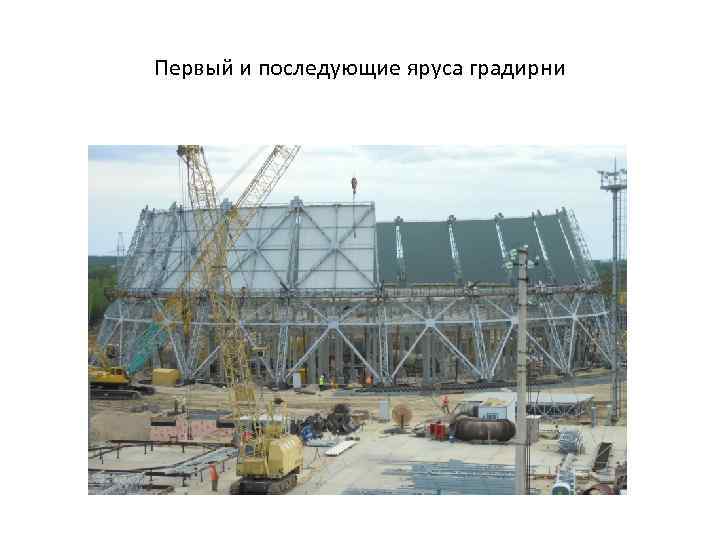

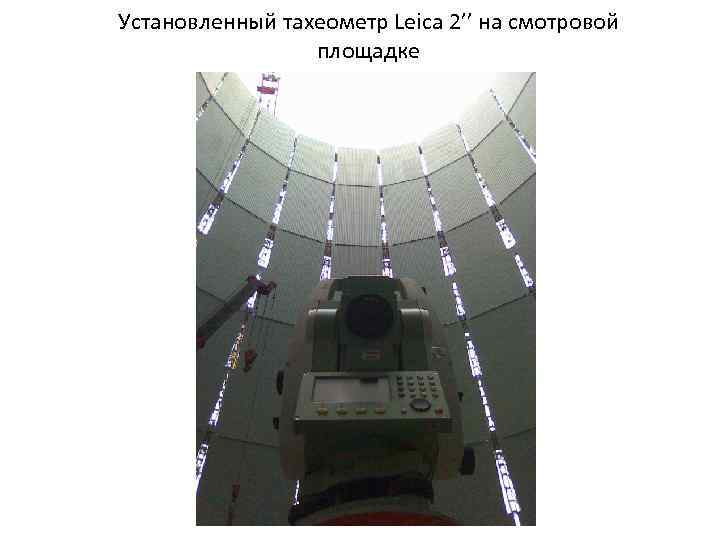

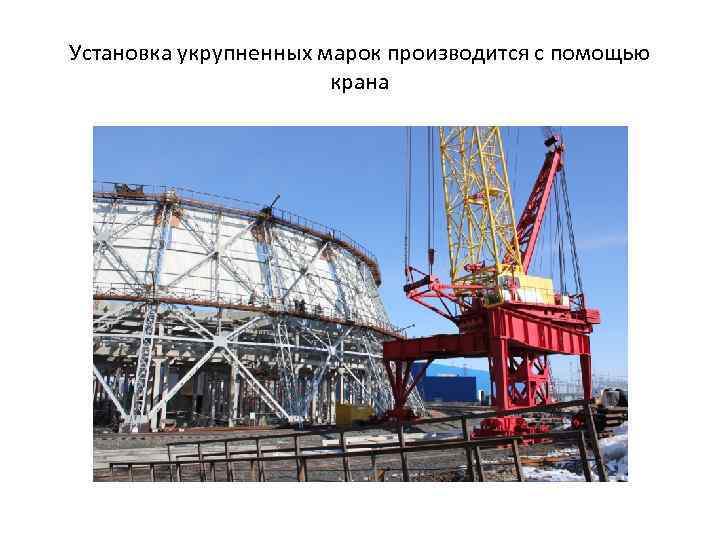

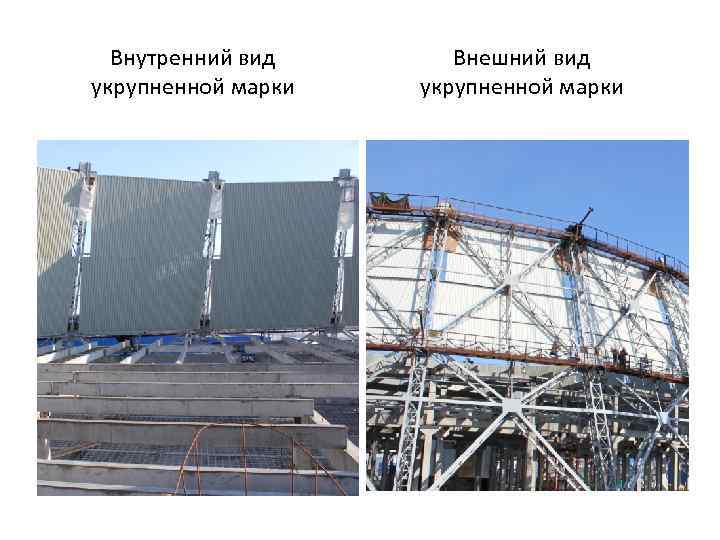

Геодезический контроль при монтажных работах • Контроль планово-высотного положения: 1) колонн каркаса вытяжной башни; 2) опорного каркаса оросителя, водораспределителя и водоуловителя; 3) магистральных труб водораспределительного устройства; 4) воздухорегулирующих устройств; 5) Ярусов градирни; • Составление исполнительной документации;
