Учреждение образования «Витебский государственный университет им. П. М. Машерова» Военная кафедра ТАКТИЧЕСКАЯ ПОДГОТОВКА «Организация, вооружение и боевая техника мотострелковой роты. » Занятие 1: «Организационно-штатная структура подразделений мотострелковой роты. Тактико-технические характеристики основных образцов вооружения и боевой техники. » Тема 6:
Организационно-штатная структура подразделений мотострелковой роты §Отдельный механизированный батальон на БМП является основным общевойсковым тактическим подразделением. Он взаимодействуя с подразделениями артиллерии и других родов войск и специальных войск выполняет основную задачу по непосредственному уничтожению противника в ближнем бою.
Состав подразделений МСБ ОМБ 588 Службы Тыл 2 Команд. 4 ШТАБ 5 3 Тех. часть 2 МСР 114 ГВ 26 МСР 114 ПТВ 24 МИНБАТР 68 Управление 4 МСР 114 Группа связи 45 ВТО 16 ВОБ 39 Медпункт Взвод управления 13 Огневой взвод 26 Огневой взвод 25

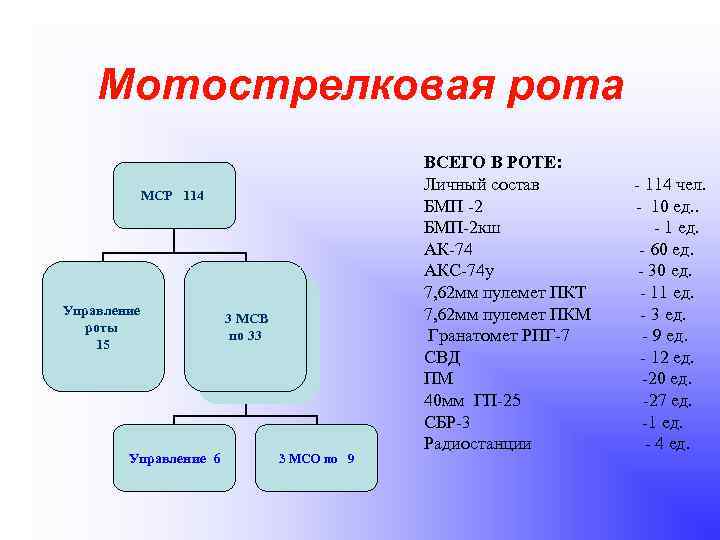

Мотострелковая рота МСР 114 Управление роты 15 Управление 6 3 МСВ по 33 3 МСО по 9 ВСЕГО В РОТЕ: Личный состав БМП -2 БМП-2 кш АК-74 АКС-74 у 7, 62 мм пулемет ПКТ 7, 62 мм пулемет ПКМ Гранатомет РПГ-7 СВД ПМ 40 мм ГП-25 СБР-3 Радиостанции - 114 чел. - 10 ед. . - 1 ед. - 60 ед. - 30 ед. - 11 ед. - 3 ед. - 9 ед. - 12 ед. -20 ед. -27 ед. -1 ед. - 4 ед.

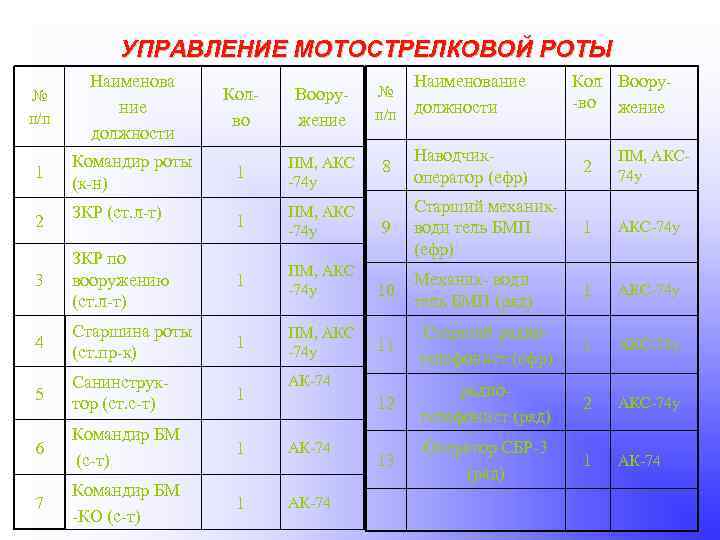

УПРАВЛЕНИЕ МОТОСТРЕЛКОВОЙ РОТЫ № п/п Наименова ние должности 1 Командир роты (к-н) 2 ЗКР (ст. л-т) 1 ПМ, АКС -74 у 3 ЗКР по вооружению (ст. л-т) 1 ПМ, АКС -74 у 10 Механик- води тель БМП (ряд) 1 АКС-74 у 4 Старшина роты (ст. пр-к) 1 ПМ, АКС -74 у 11 Старший радиотелефонист (ефр) 1 АКС-74 у 5 Санинструктор (ст. с-т) 1 12 2 АКС-74 у 6 Командир БМ (с-т) радиотелефонист (ряд) 1 АК-74 13 1 АК-74 7 Командир БМ -КО (с-т) Оператор СБР-3 (ряд) 1 АК-74 Наименование должности Кол Воору-во жение Колво Вооружение № п/п 1 ПМ, АКС -74 у 8 Наводчикоператор (ефр) 2 ПМ, АКС 74 у 9 Старший механикводи тель БМП (ефр) 1 АКС-74 у АК-74
Мотострелковый взвод на БМП -2 МСВ 33 Управление 6 № Наименование должности 3 МСО по 9 К-во Вооружение Управление 6 1 Командир взвода (ст. л-т) 1 ПМ, АКС-74 у 2 Зам. командира взвода (ст. с-т) 1 АК-74 3 Снайпер (ряд) 1 СВД 4 Наводчик (ряд) 1 ПКМ(ПК), ПМ 5 Номер расчета (ряд) 1 АК-74 6 Санитар (ряд) 1 АК-74 ВСЕГО ВО ВЗВОДЕ: Личный состав - 33 чел. БМП-2 - 3 ед. . 7, 62 мм пулемет ПК (ПКМ) - 1 ед. 7, 62 мм пулемет ПКТ - 3 ед. АК-74 - 18 ед. АКС-74 У - 7 ед. РПК-74 - 3 ед. СВД - 4 ед. ПМ - 5 ед. РПГ-7 - 3 ед. 40 мм ГП-25 - 9 ед. Радиостанции - 8 ед.
Мотострелковое отделение на БМП-2 КО № Наименование должности К-во Вооружение 1 Командир отделения. КБМ (с-т) 1 АК-74 2 Зам. командира БМ-НО (ефр) 1 АК-74, ПМ 3 Старший стрелок (ефр) 1 АК-74 4 Ст. механик-водитель (МВ), (ефр, ряд) 1 АКС-74 У 5 Стрелок (ряд) 1 АК-74 6 Снайпер (ряд) 1 СВД 7 Пулеметчик (ряд) 1 РПК-74 8 Гранатометчик (ряд) 1 РПГ-7, АКС 74 У 9 Стрелок-пом. гр. (ряд) 1 АК-74 ЗКО СС НО МВ С Сн П Гр СП Гр ВСЕГО В ОТДЕЛЕНИИ: Личный состав - 9 чел. БМП-2 - 1 ед. . АК-74 - 5 ед. АКС-74 У - 2 ед. РПК-74 - 1 ед. ПКТ - 1 ед. СВД - 1 ед. РПГ-7 - 1 ед. 40 мм ГП-25 - 3 ед. ПМ - 1 ед.

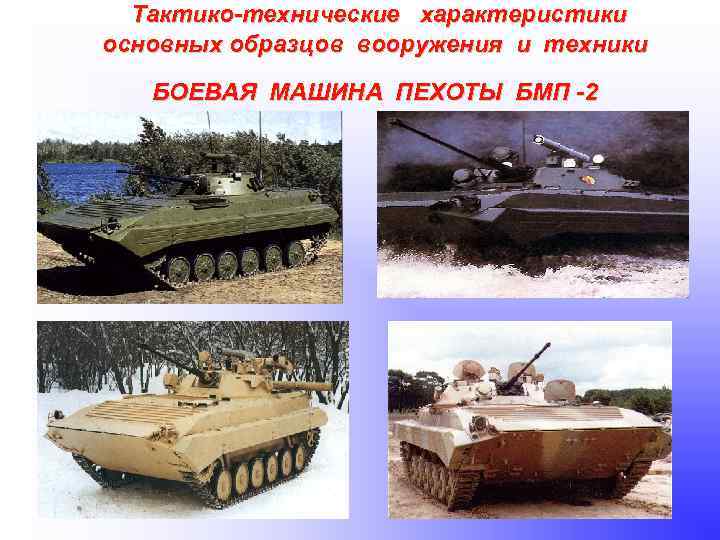

Тактико-технические характеристики основных образцов вооружения и техники БОЕВАЯ МАШИНА ПЕХОТЫ БМП -2
БМП-3

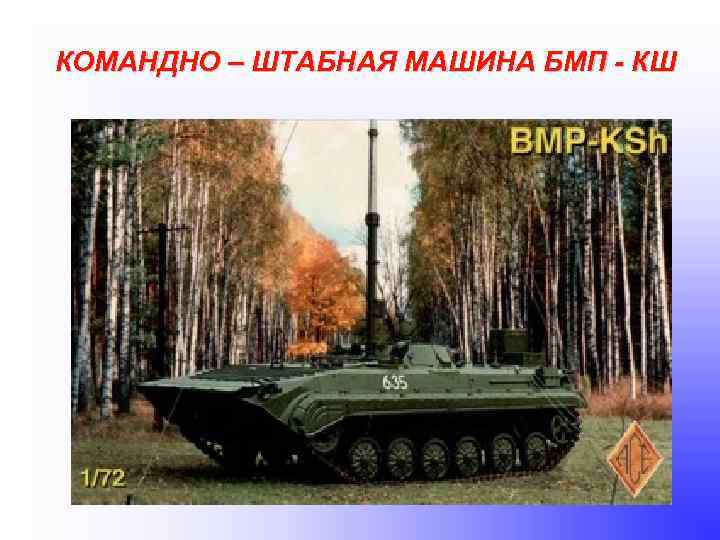

КОМАНДНО – ШТАБНАЯ МАШИНА БМП - КШ

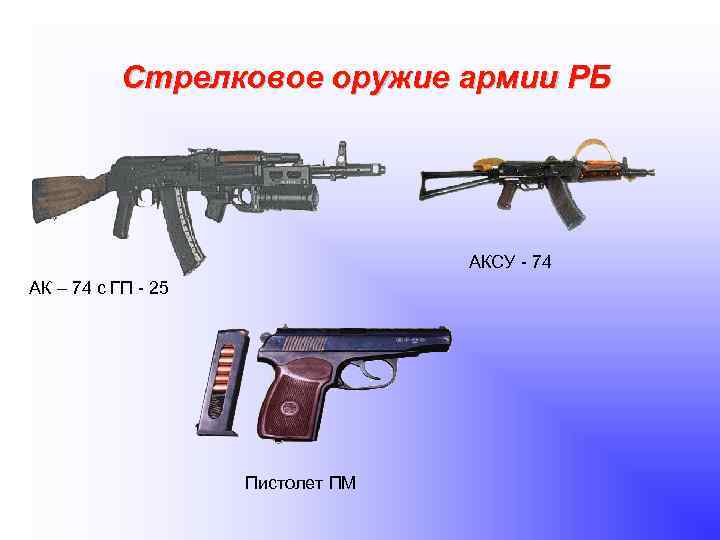

Стрелковое оружие армии РБ АКСУ - 74 АК – 74 с ГП - 25 Пистолет ПМ
Противотанковые управляемые комплексы и гранатомёты: “Конкурс М” РПГ-27 “Таволга” “Корнет М” РПГ-29 “Вампир” РПГ-7 В РПГ-26 “Аглень”
ВООРУЖЕНИЕ МОТОСТРЕЛКОВОЙ РОТЫ Гранатомет РПГ – 27 «Таволга» Гранатомет АГС - 17 Пулемет ПКМ Гранатомет РПГ – 26 «Аглень»

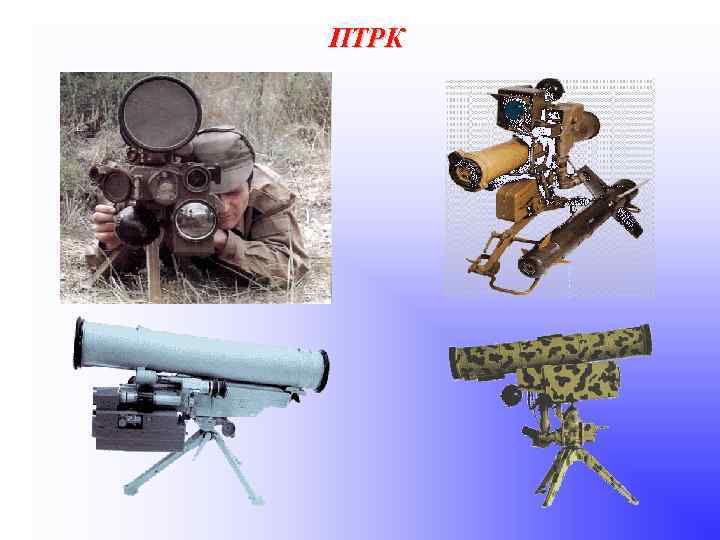

ПТРК

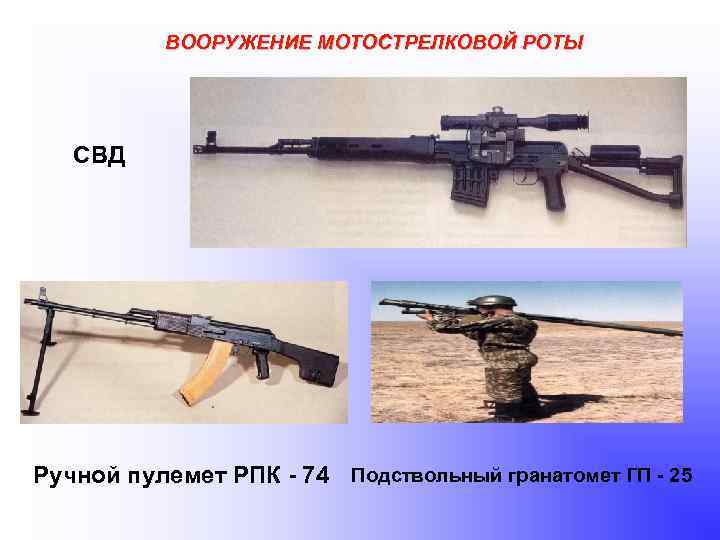

ВООРУЖЕНИЕ МОТОСТРЕЛКОВОЙ РОТЫ СВД Ручной пулемет РПК - 74 Подствольный гранатомет ГП - 25
ВООРУЖЕНИЕ МОТОСТРЕЛКОВОЙ РОТЫ Пулемет ПКТ Пулемет ПКМ на станке Гранатомет ГП - 25 Ручной гранатомет РПГ – 7 В на сошках
Переносные зенитные ракетные комплексы: ПЗРК 9 К 38 «Игла»
Тактико-технические характеристики основных образцов вооружения и техники Стрелковое оружие: Страна Вес (кг) Прицельная дальность, м 9 мм «Вальтер» ФРГ 0, 78 50 16 8 11, 43 мм «Кольт» США 1, 25 50 14 7 РОС 0, 81 50 - 8 7, 62 мм М 240 G США 16, 48 1800 750 -950 250 7, 62 мм МG-3 ФРГ 11, 6 1200 150 -250 50, 250 5, 56 мм М 249 Е 1 «Миними» США 6, 85 1000 - Маг-30, Лента 100 -200 7, 62 мм ПКМ (ПКТ) РОС 9 1500 250 Лента 100 -250 5, 45 мм АК-74 РОС 3, 6 1000 100 30 5, 45 мм РПК-74 РОС 5, 46 1000 150 30 5, 56 мм М 16 А 2 США 3, 83 800 150 -200 20, 30 7, 62 мм G-3 ФРГ 5 400 100 20 Наименование 9 мм ПМ Скростре льность в/мин. Емкость магазина

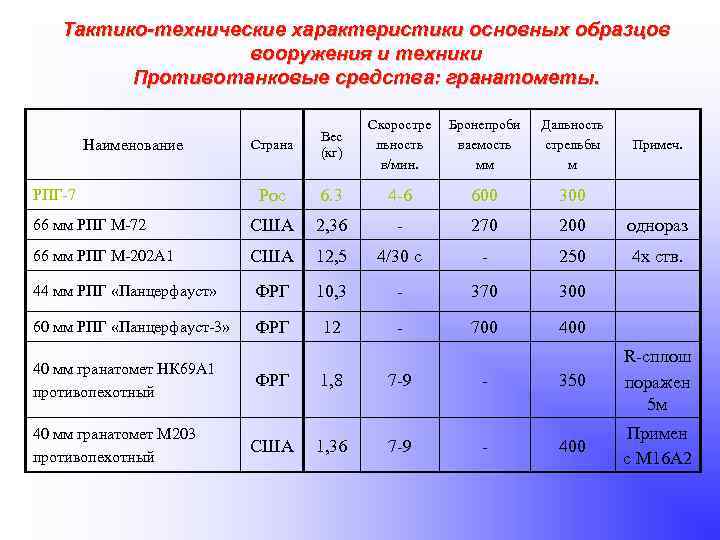

Тактико-технические характеристики основных образцов вооружения и техники Противотанковые средства: гранатометы. Страна Вес (кг) Скоростре льность в/мин. Бронепроби ваемость мм Дальность стрельбы м Рос 6. 3 4 -6 600 300 66 мм РПГ М-72 США 2, 36 - 270 200 однораз 66 мм РПГ М-202 А 1 США 12, 5 4/30 c - 250 4 х ств. 44 мм РПГ «Панцерфауст» ФРГ 10, 3 - 370 300 60 мм РПГ «Панцерфауст-3» ФРГ 12 - 700 400 Наименование РПГ-7 Примеч. 40 мм гранатомет НК 69 А 1 противопехотный ФРГ 1, 8 7 -9 - 350 R-сплош поражен 5 м 40 мм гранатомет М 203 противопехотный США 1, 36 7 -9 - 400 Примен с М 16 А 2

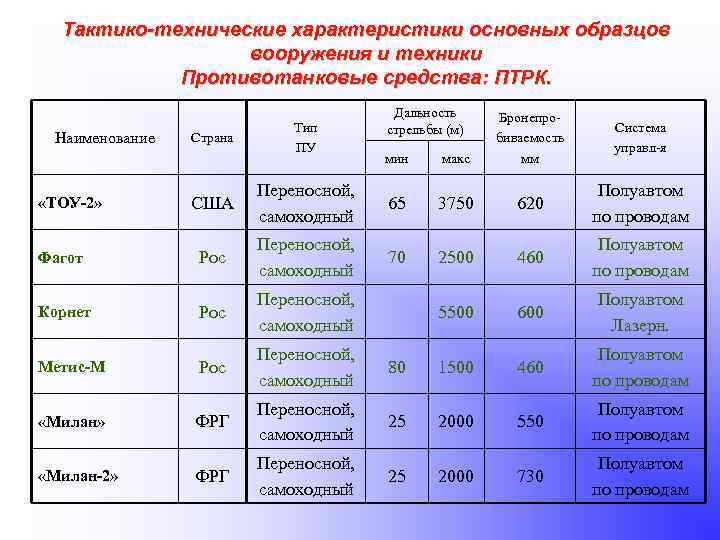

Тактико-технические характеристики основных образцов вооружения и техники Противотанковые средства: ПТРК. Наименование Страна Тип ПУ Дальность стрельбы (м) мин макс Бронепробиваемость мм Система управл-я США Переносной, самоходный 65 3750 620 Полуавтом по проводам Фагот Рос Переносной, самоходный 70 2500 460 Полуавтом по проводам Корнет Рос Переносной, самоходный 5500 600 Полуавтом Лазерн. Метис-М Рос Переносной, самоходный 80 1500 460 Полуавтом по проводам «Милан» ФРГ Переносной, самоходный 25 2000 550 Полуавтом по проводам «Милан-2» ФРГ Переносной, самоходный 25 2000 730 Полуавтом по проводам «ТОУ-2»

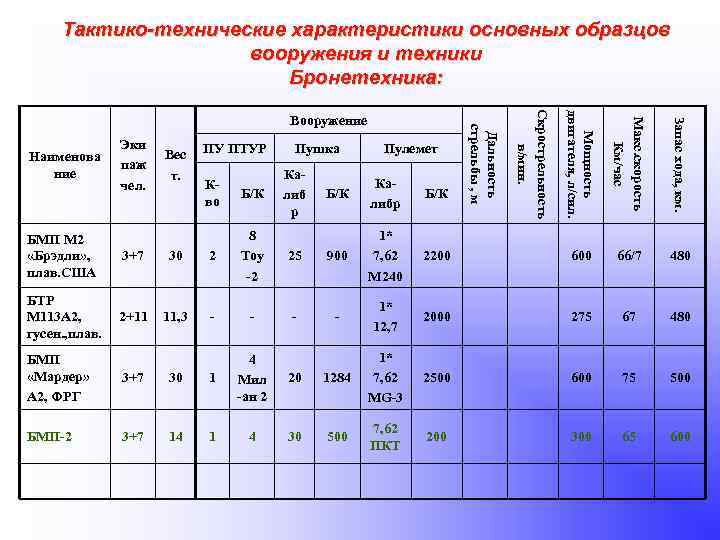

Тактико-технические характеристики основных образцов вооружения и техники Бронетехника: Калибр Б/К Мощность двигателя, л/cил. Макс. скорость Км/час Запас хода, км. Эки паж чел. Вес т. ПУ ПТУР Кво Б/К 25 900 1* 7, 62 М 240 2200 66/7 480 - - 1* 12, 7 2000 275 67 480 2500 600 75 500 200 300 65 600 Пушка Калиб р Пулемет БМП М 2 «Брэдли» , плав. США 3+7 30 2 8 Тоу -2 БТР М 113 А 2, гусен. , плав. 2+11 11, 3 - - 20 1284 1* 7, 62 МG-3 30 500 7, 62 ПКТ БМП «Мардер» А 2, ФРГ 3+7 30 1 4 Мил -ан 2 БМП-2 3+7 14 1 4 Скрострельность в/мин. Наименова ние Дальность стрельбы , м Б/К Вооружение
