УЧРЕЖДЕНИЕ ОБРАЗОВАНИЯ «Белорусский государственный университет информатики и радиоэлектроники» ВОЕННЫЙ ФАКУЛЬТЕТ КАФЕДРА СВЯЗИ Организация связи и боевое применение узлов и линий связи

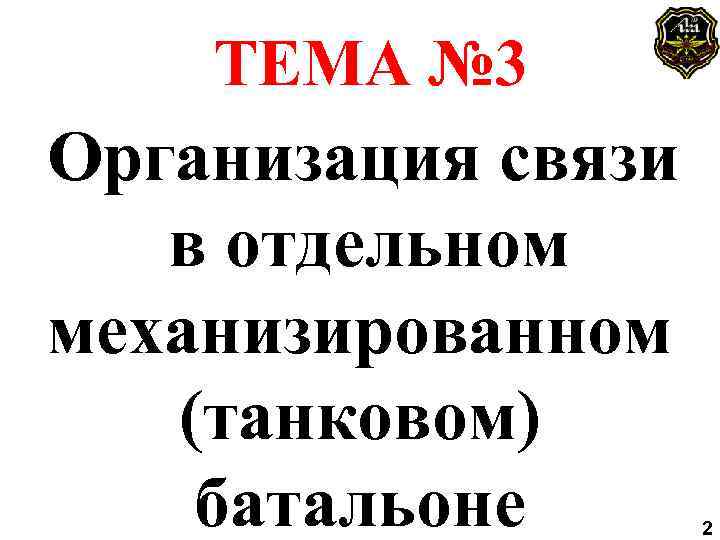

ТЕМА № 3 Организация связи в отдельном механизированном (танковом) батальоне 2

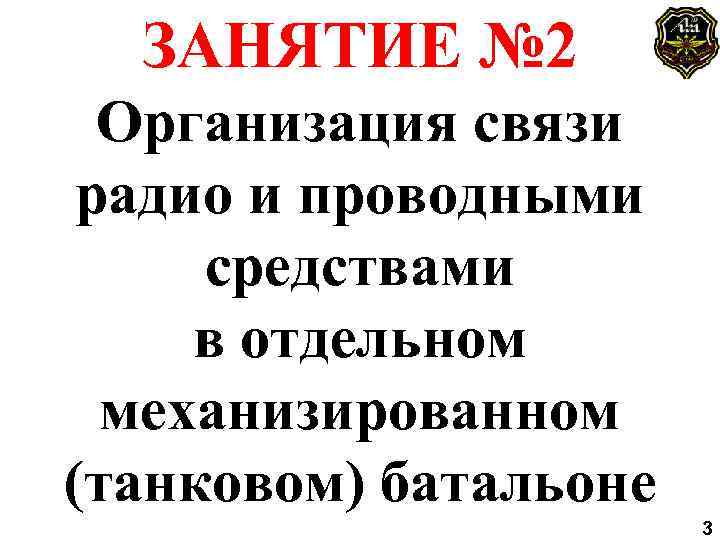

ЗАНЯТИЕ № 2 Организация связи радио и проводными средствами в отдельном механизированном (танковом) батальоне 3

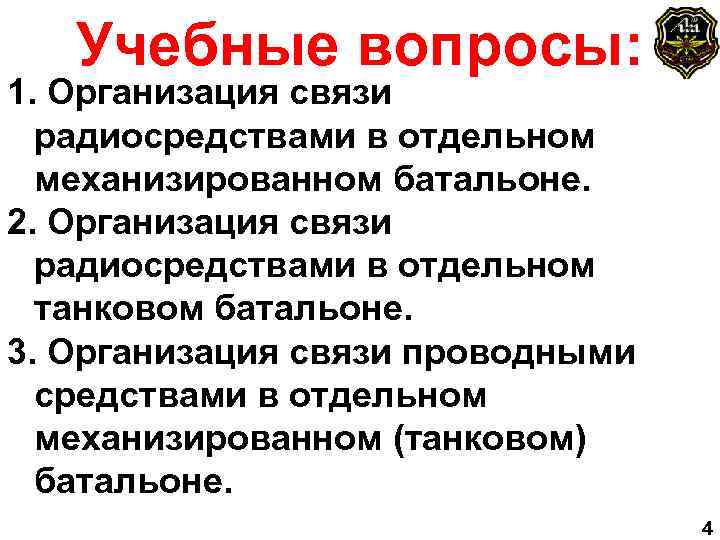

Учебные вопросы: 1. Организация связи радиосредствами в отдельном механизированном батальоне. 2. Организация связи радиосредствами в отдельном танковом батальоне. 3. Организация связи проводными средствами в отдельном механизированном (танковом) батальоне. 4

Литература: 1. Руководство по связи Сухопутных войск (связь в соединениях, воинских частях и подразделениях). Приказ НГШ ВС от 01. 11. 2005 г. № 035. 2. Боевой устав Сухопутных войск. Часть II. Батальон, рота. Приказ командующего Сухопутными войсками Вооруженных Сил Республики Беларусь от 29. 11. 2010 г. № 233, МО РБ, 2010. 3. Основы организации связи. Учебнометодическое пособие. − Военный факультет БГУИР, Минск, 2012. 5

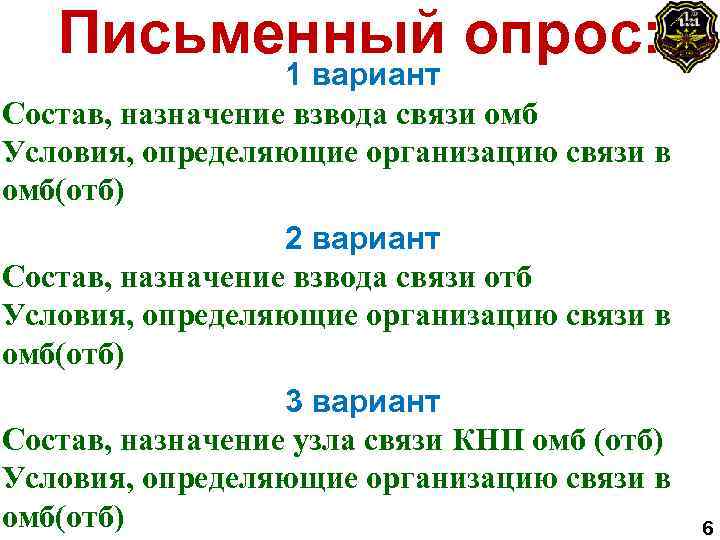

Письменный опрос: 1 вариант Состав, назначение взвода связи омб Условия, определяющие организацию связи в омб(отб) 2 вариант Состав, назначение взвода связи отб Условия, определяющие организацию связи в омб(отб) 3 вариант Состав, назначение узла связи КНП омб (отб) Условия, определяющие организацию связи в омб(отб) 6

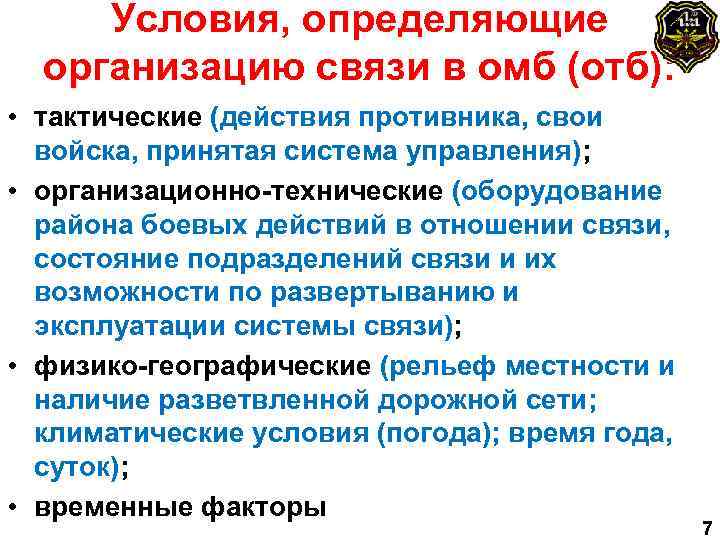

Условия, определяющие организацию связи в омб (отб): • тактические (действия противника, свои войска, принятая система управления); • организационно-технические (оборудование района боевых действий в отношении связи, состояние подразделений связи и их возможности по развертыванию и эксплуатации системы связи); • физико-географические (рельеф местности и наличие разветвленной дорожной сети; климатические условия (погода); время года, суток); • временные факторы 7

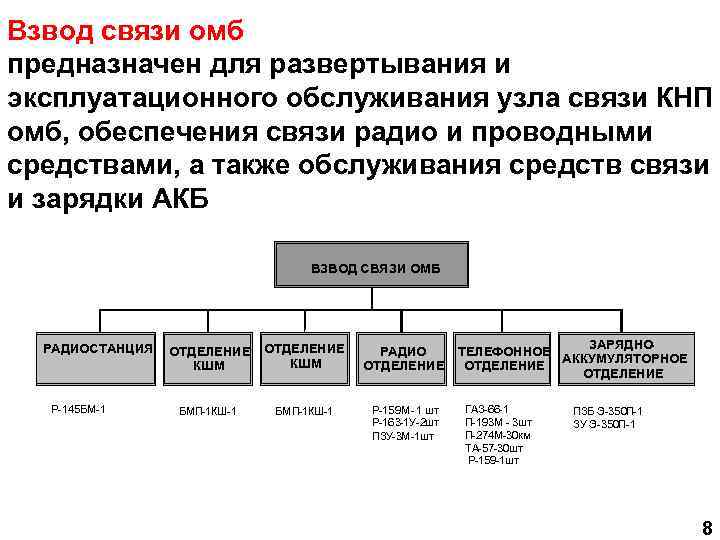

Взвод связи омб предназначен для развертывания и эксплуатационного обслуживания узла связи КНП омб, обеспечения связи радио и проводными средствами, а также обслуживания средств связи и зарядки АКБ ВЗВОД СВЯЗИ ОМБ РАДИОСТАНЦИЯ Р-145 БМ-1 ОТДЕЛЕНИЕ КШМ РАДИО ОТДЕЛЕНИЕ БМП-1 КШ-1 Р-159 М -1 шт Р-163 -1 У-2 шт ПЗУ-3 М-1 шт ЗАРЯДНО ТЕЛЕФОННОЕ АККУМУЛЯТОРНОЕ ОТДЕЛЕНИЕ ГАЗ-66 -1 П-193 М - 3 шт П-274 М-30 км ТА-57 -30 шт Р-159 -1 шт ПЗБ Э-350 П-1 ЗУ Э-350 П-1 8

Взвод связи отб предназначен для развертывания и эксплуатационного обслуживания узла связи КНП отб, обеспечения связи радио и проводными средствами, а также обслуживания средств связи и зарядки АКБ ВЗВОД СВЯЗИ ОТБ ОТДЕЛЕНИЕ УПРАВЛЕНИЯ Т-72 К ОТДЕЛЕНИЕ КШМ Р-145 БМ БМП-1 КШ ОТДЕЛЕНИЕ КШМ БМП-1 КШ ТЕЛЕФОННОЕ ОТДЕЛЕНИЕ ГАЗ-66 П-193 М- 1 шт П-274 -40 км ТА-57 -10 шт Р-159 -1 шт 9

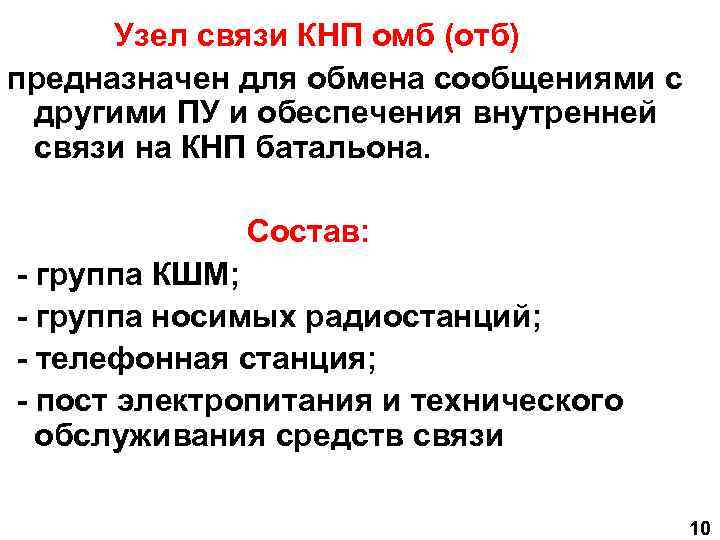

Узел связи КНП омб (отб) предназначен для обмена сообщениями с другими ПУ и обеспечения внутренней связи на КНП батальона. Состав: - группа КШМ; - группа носимых радиостанций; - телефонная станция; - пост электропитания и технического обслуживания средств связи 10

Вопрос № 1 Организация связи радиосредствами в отдельном механизированном батальоне 11

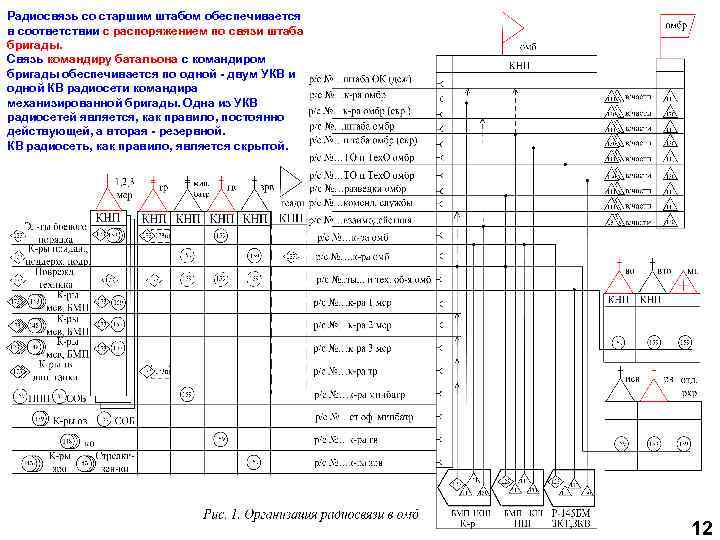

Радиосвязь со старшим штабом обеспечивается в соответствии с распоряжением по связи штаба бригады. Связь командиру батальона с командиром бригады обеспечивается по одной - двум УКВ и одной КВ радиосети командира механизированной бригады. Одна из УКВ радиосетей является, как правило, постоянно действующей, а вторая - резервной. КВ радиосеть, как правило, является скрытой. 12

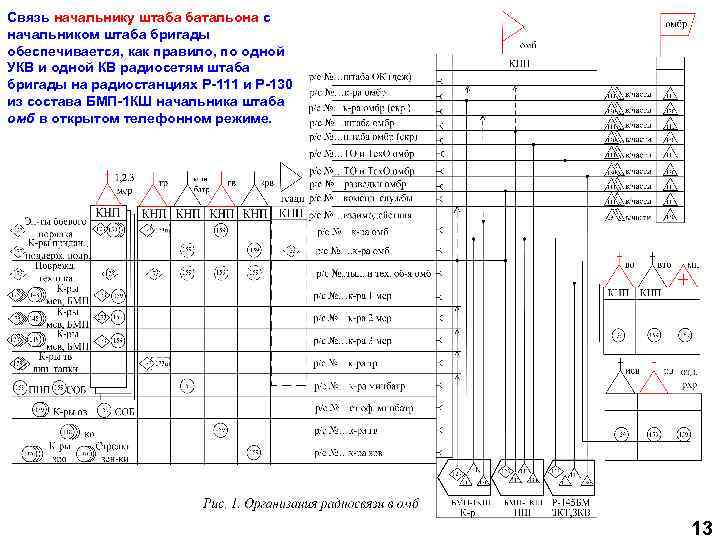

Связь начальнику штаба батальона с начальником штаба бригады обеспечивается, как правило, по одной УКВ и одной КВ радиосетям штаба бригады на радиостанциях Р-111 и Р-130 из состава БМП-1 КШ начальника штаба омб в открытом телефонном режиме. 13

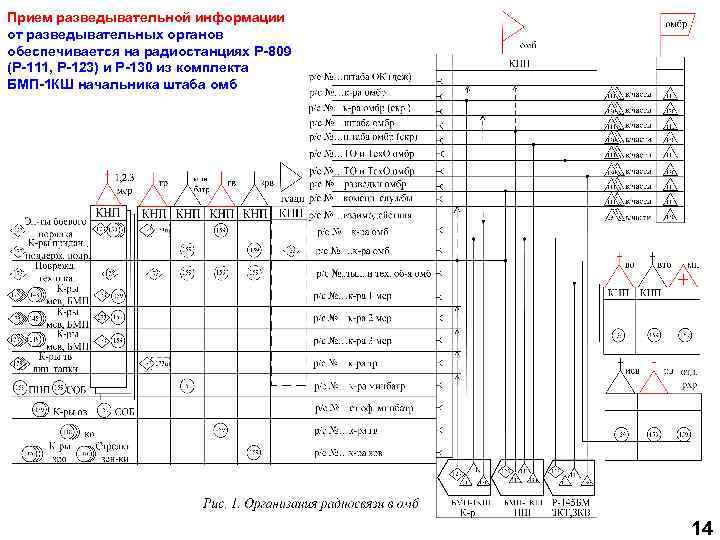

Прием разведывательной информации от разведывательных органов обеспечивается на радиостанциях Р-809 (Р-111, Р-123) и Р-130 из комплекта БМП-1 КШ начальника штаба омб 14

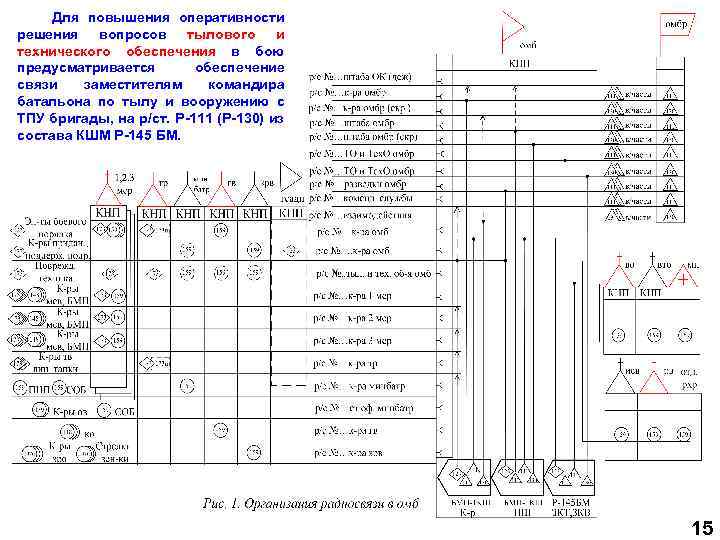

Для повышения оперативности решения вопросов тылового и технического обеспечения в бою предусматривается обеспечение связи заместителям командира батальона по тылу и вооружению с ТПУ бригады, на р/ст. Р-111 (Р-130) из состава КШМ Р-145 БМ. 15

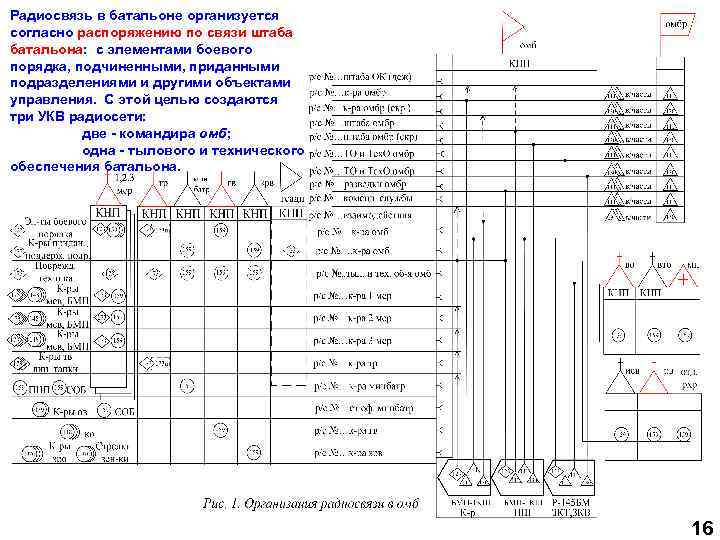

Радиосвязь в батальоне организуется согласно распоряжению по связи штаба батальона: с элементами боевого порядка, подчиненными, приданными подразделениями и другими объектами управления. С этой целью создаются три УКВ радиосети: две - командира омб; одна - тылового и технического обеспечения батальона. 16

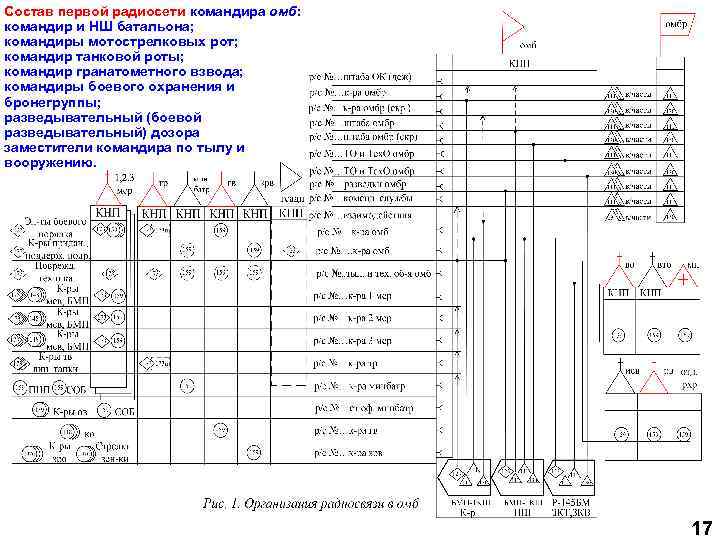

Состав первой радиосети командира омб: командир и НШ батальона; командиры мотострелковых рот; командир танковой роты; командир гранатометного взвода; командиры боевого охранения и бронегруппы; разведывательный (боевой разведывательный) дозора заместители командира по тылу и вооружению. 17

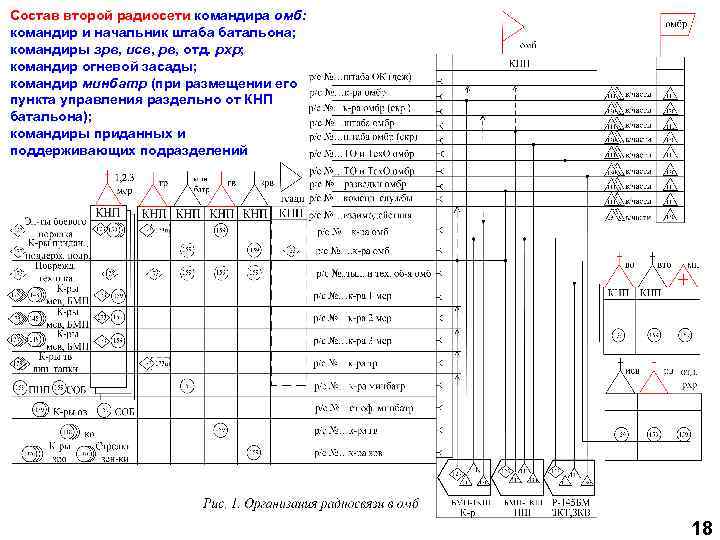

Состав второй радиосети командира омб: командир и начальник штаба батальона; командиры зрв, исв, рв, отд. рхр; командир огневой засады; командир минбатр (при размещении его пункта управления раздельно от КНП батальона); командиры приданных и поддерживающих подразделений 18

Состав радиосети тылового и технического обеспечения омб: ЗКВ, ЗКТ омб; командиры во, вто; начальник мп; командиры экипажей боевых машин, назначенных для эвакуации поврежденной техники. 19

Для решения вопросов эвакуации раненых, поврежденной техники, подвоза боеприпасов в ходе боя, в эту радиосеть могут входить радиостанции боевых подразделений батальона. При действии батальона без тяжелого вооружения и техники такая радиосеть не организуется. В этом случае радиостанции командиров взвода материального обеспечения, технического обслуживания и начальника медицинского пункта включается во вторую сеть командира омб. 20

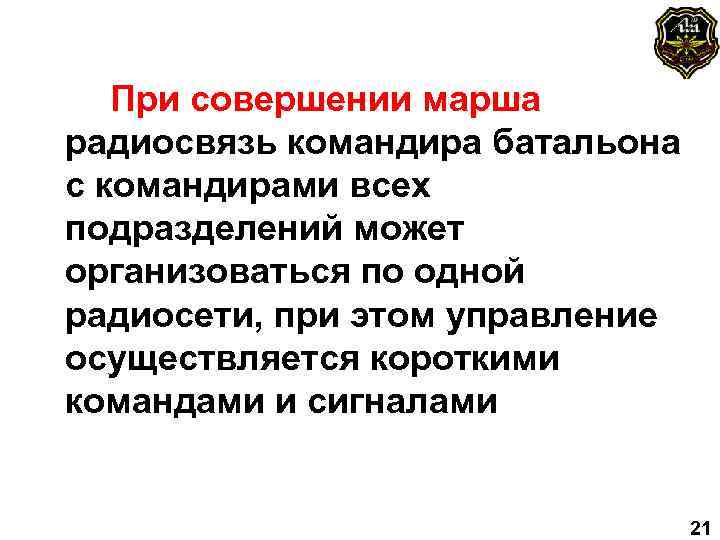

При совершении марша радиосвязь командира батальона с командирами всех подразделений может организоваться по одной радиосети, при этом управление осуществляется короткими командами и сигналами 21

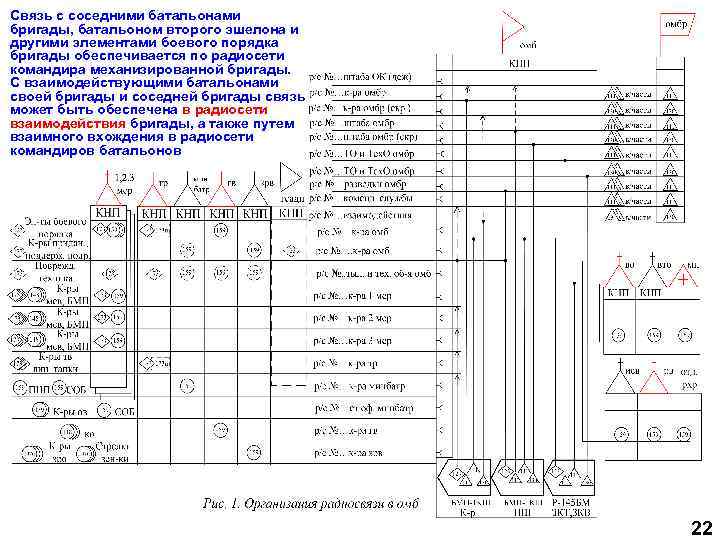

Связь с соседними батальонами бригады, батальоном второго эшелона и другими элементами боевого порядка бригады обеспечивается по радиосети командира механизированной бригады. С взаимодействующими батальонами своей бригады и соседней бригады связь может быть обеспечена в радиосети взаимодействия бригады, а также путем взаимного вхождения в радиосети командиров батальонов 22

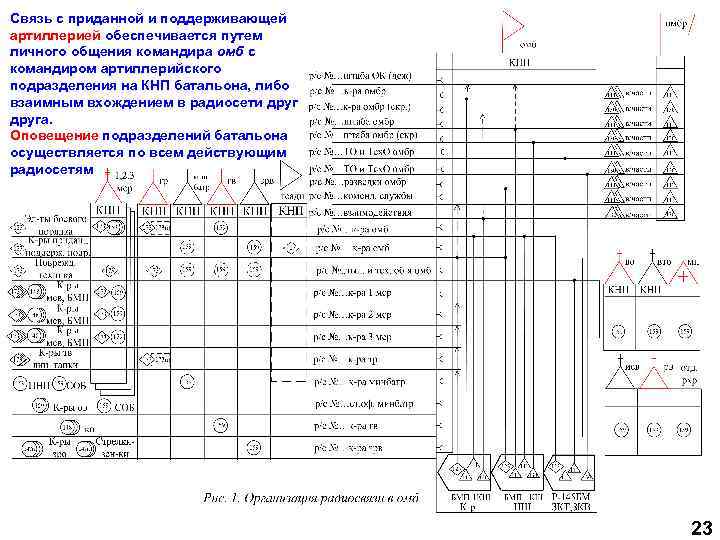

Связь с приданной и поддерживающей артиллерией обеспечивается путем личного общения командира омб с командиром артиллерийского подразделения на КНП батальона, либо взаимным вхождением в радиосети друга. Оповещение подразделений батальона осуществляется по всем действующим радиосетям 23

Радиосвязь в мотострелковых ротах организуется с командирами взводов, бронегруппы и огневой засады в радиосети командира мср (Р-157 (Р-147), Р -159 (Р-148)). В этой же радиосети командир роты управляет экипажами БМП, поддерживающих огнем боевых машин спешившихся мотострелков. Радиосвязь в танковой роте организуется с командирами взводов и линейных танков. 24

В интересах командира минбатр организуется две радиосети средствами радиосвязи взвода управления батареи (Р-159). Первая радиосеть - для обеспечения связи командиру батареи с СОБ на огневых позициях и передовым (боковым) НП. Вторая радиосеть - для управления минометными взводами. В ее состав входит Р -159 СОБ и станции командиров взводов. Командир минометной батареи может руководить непосредственно огневыми взводами. 25

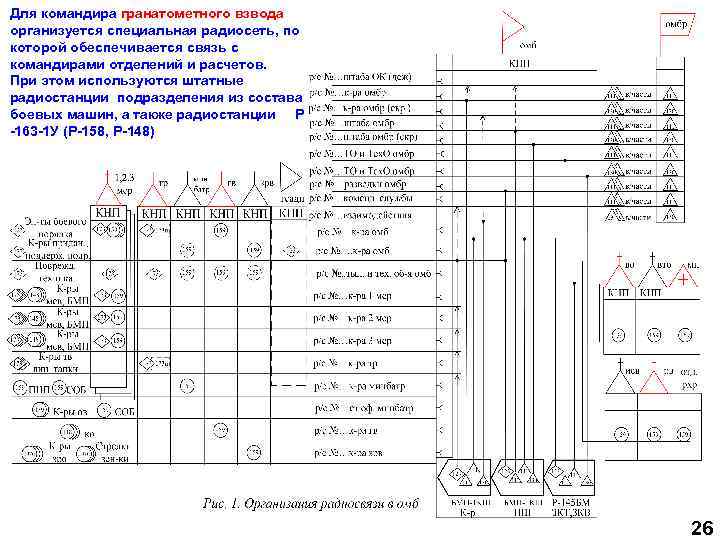

Для командира гранатометного взвода организуется специальная радиосеть, по которой обеспечивается связь с командирами отделений и расчетов. При этом используются штатные радиостанции подразделения из состава боевых машин, а также радиостанции Р -163 -1 У (Р-158, Р-148) 26

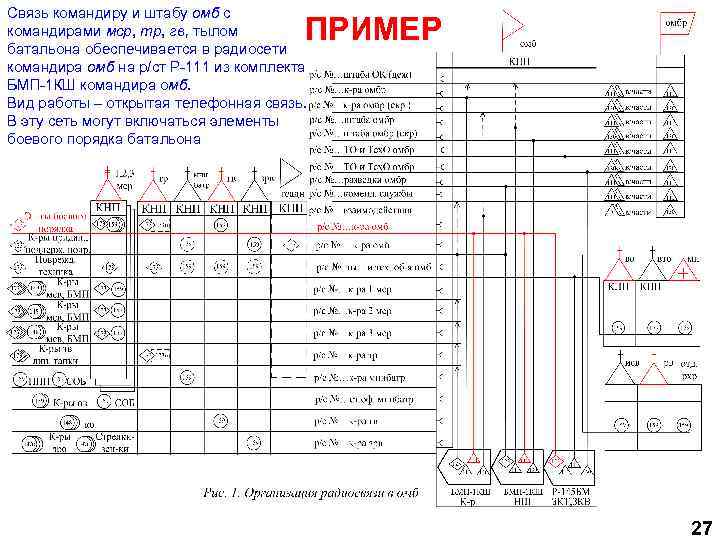

Связь командиру и штабу омб с командирами мср, тр, гв, тылом батальона обеспечивается в радиосети командира омб на р/ст Р-111 из комплекта БМП-1 КШ командира омб. Вид работы – открытая телефонная связь. В эту сеть могут включаться элементы боевого порядка батальона ПРИМЕР 27

Вопрос № 2 Организация связи радиосредствами в отдельном танковом батальоне 28

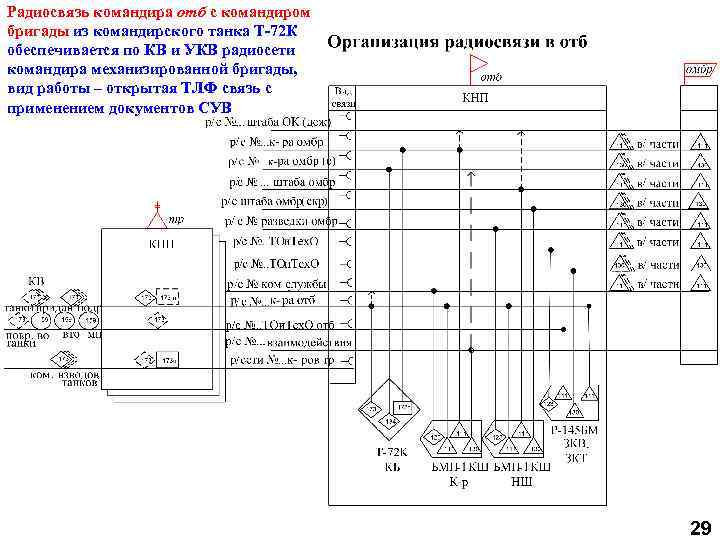

Радиосвязь командира отб с командиром бригады из командирского танка Т-72 К обеспечивается по КВ и УКВ радиосети командира механизированной бригады, вид работы – открытая ТЛФ связь с применением документов СУВ 29

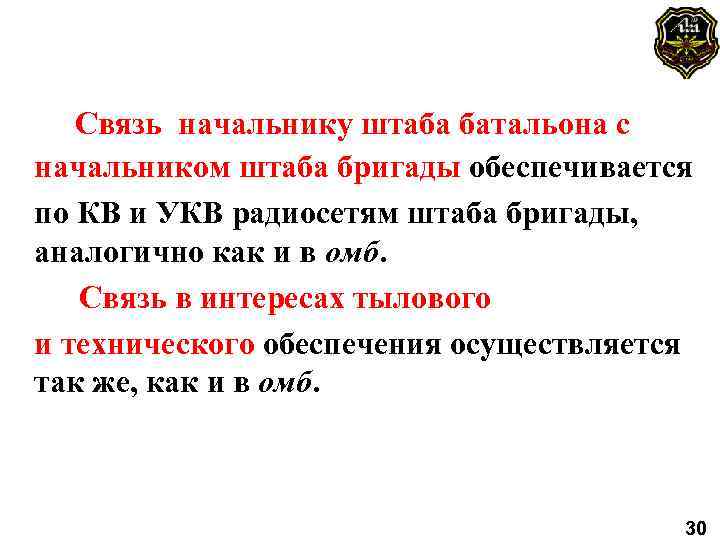

Связь начальнику штаба батальона с начальником штаба бригады обеспечивается по КВ и УКВ радиосетям штаба бригады, аналогично как и в омб. Связь в интересах тылового и технического обеспечения осуществляется так же, как и в омб. 30

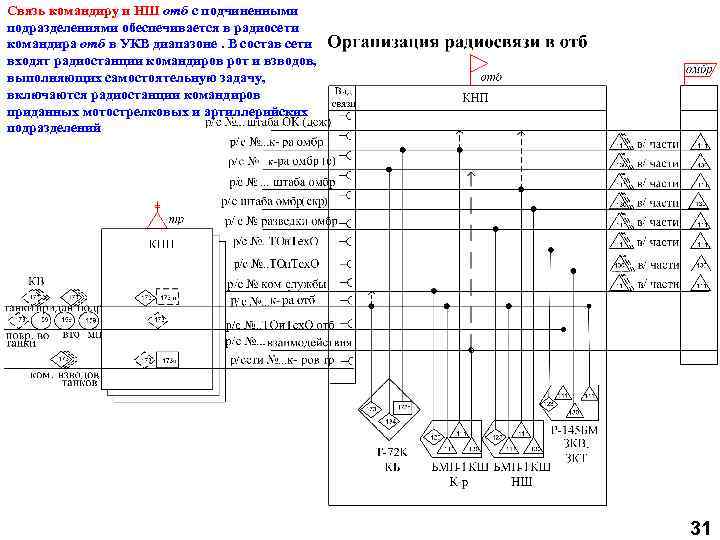

Связь командиру и НШ отб с подчиненными подразделениями обеспечивается в радиосети командира отб в УКВ диапазоне. В состав сети входят радиостанции командиров рот и взводов, выполняющих самостоятельную задачу, включаются радиостанции командиров приданных мотострелковых и артиллерийских подразделений 31

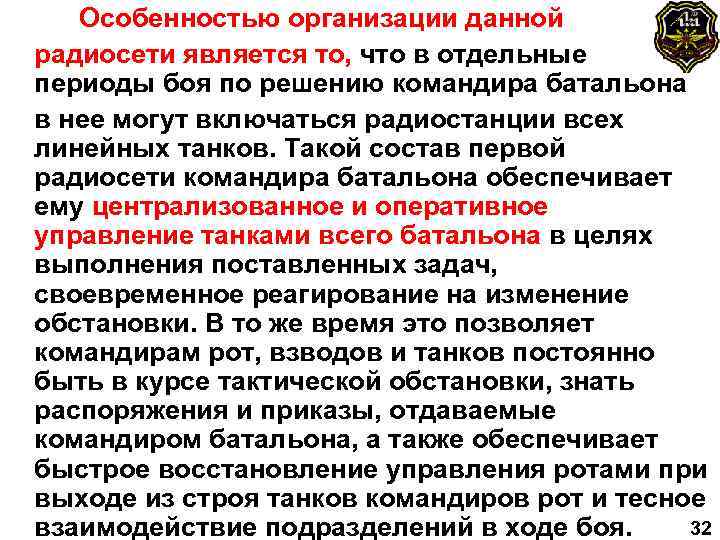

Особенностью организации данной радиосети является то, что в отдельные периоды боя по решению командира батальона в нее могут включаться радиостанции всех линейных танков. Такой состав первой радиосети командира батальона обеспечивает ему централизованное и оперативное управление танками всего батальона в целях выполнения поставленных задач, своевременное реагирование на изменение обстановки. В то же время это позволяет командирам рот, взводов и танков постоянно быть в курсе тактической обстановки, знать распоряжения и приказы, отдаваемые командиром батальона, а также обеспечивает быстрое восстановление управления ротами при выходе из строя танков командиров рот и тесное 32 взаимодействие подразделений в ходе боя.

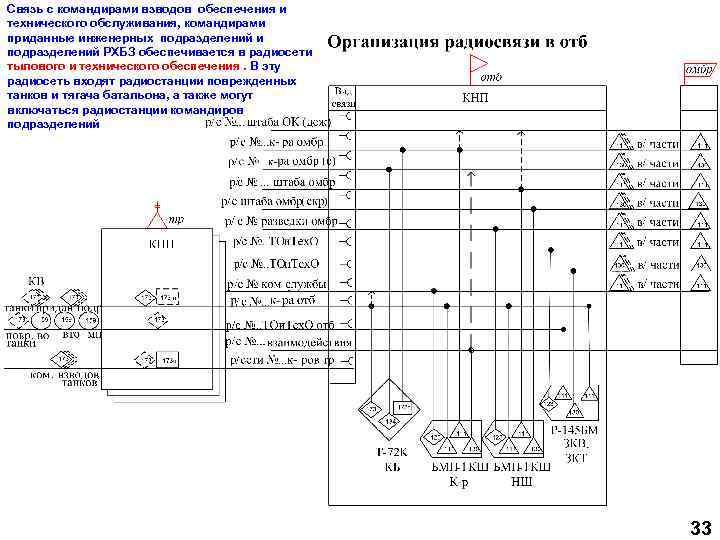

Связь с командирами взводов обеспечения и технического обслуживания, командирами приданные инженерных подразделений и подразделений РХБЗ обеспечивается в радиосети тылового и технического обеспечения. В эту радиосеть входят радиостанции поврежденных танков и тягача батальона, а также могут включаться радиостанции командиров подразделений 33

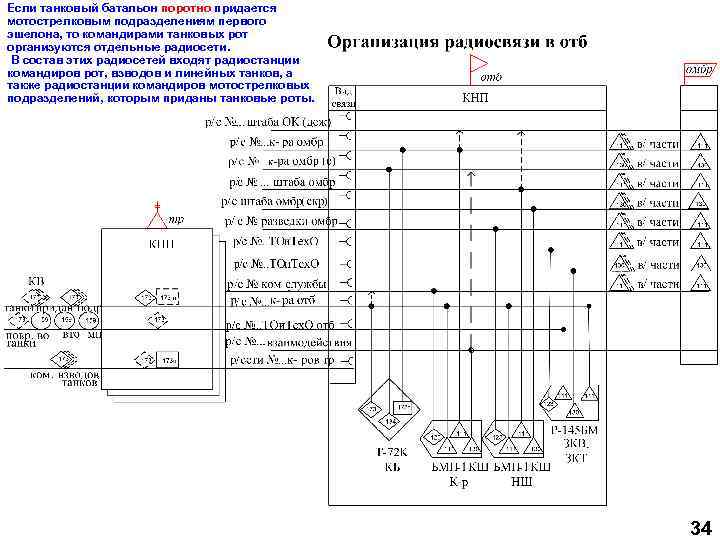

Если танковый батальон поротно придается мотострелковым подразделениям первого эшелона, то командирами танковых рот организуются отдельные радиосети. В состав этих радиосетей входят радиостанции командиров рот, взводов и линейных танков, а также радиостанции командиров мотострелковых подразделений, которым приданы танковые роты. 34

Вопрос № 3 Организация связи проводными средствами в отдельном механизированном (танковом) батальоне 35

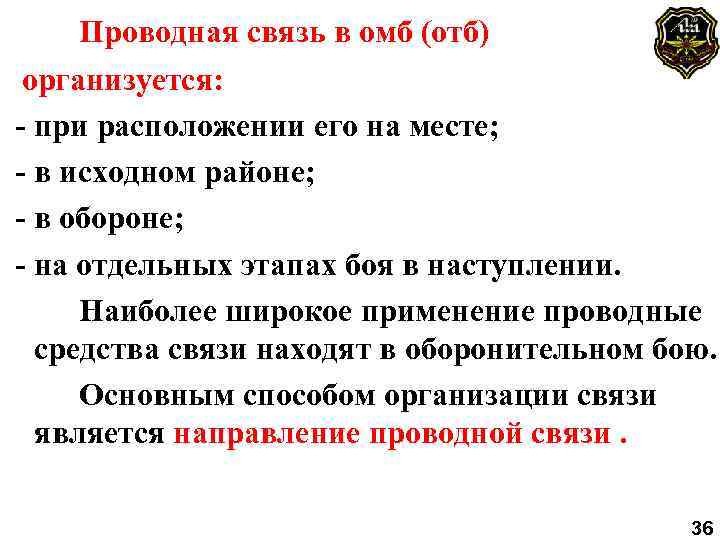

Проводная связь в омб (отб) организуется: - при расположении его на месте; - в исходном районе; - в обороне; - на отдельных этапах боя в наступлении. Наиболее широкое применение проводные средства связи находят в оборонительном бою. Основным способом организации связи является направление проводной связи. 36

37

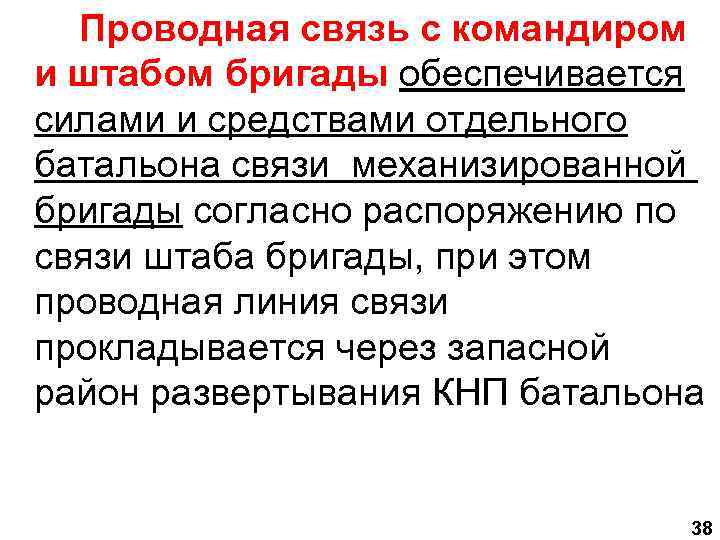

Проводная связь с командиром и штабом бригады обеспечивается силами и средствами отдельного батальона связи механизированной бригады согласно распоряжению по связи штаба бригады, при этом проводная линия связи прокладывается через запасной район развертывания КНП батальона 38

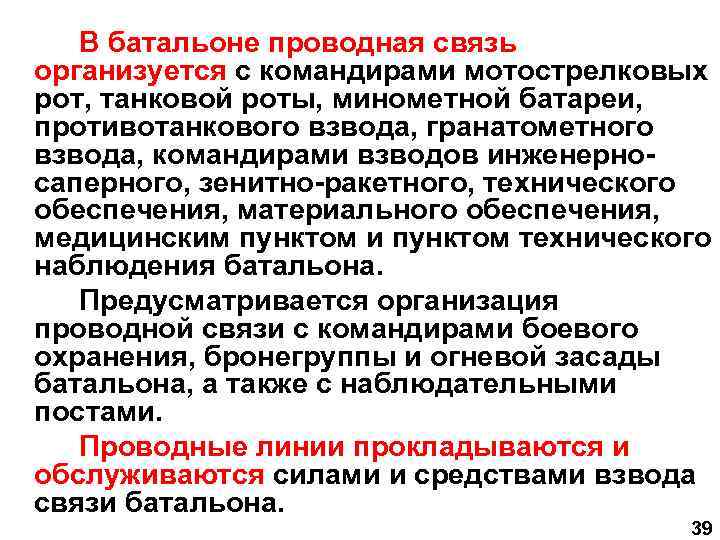

В батальоне проводная связь организуется с командирами мотострелковых рот, танковой роты, минометной батареи, противотанкового взвода, гранатометного взвода, командирами взводов инженерносаперного, зенитно-ракетного, технического обеспечения, материального обеспечения, медицинским пунктом и пунктом технического наблюдения батальона. Предусматривается организация проводной связи с командирами боевого охранения, бронегруппы и огневой засады батальона, а также с наблюдательными постами. Проводные линии прокладываются и обслуживаются силами и средствами взвода связи батальона. 39

Проводная связь от КНП омб организуется только с командирами тех подразделений, которые остаются в непосредственном подчинении командира батальона 40

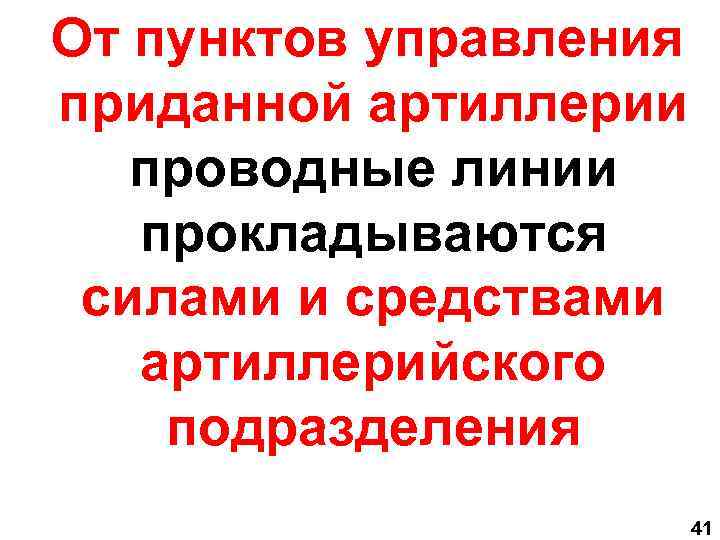

От пунктов управления приданной артиллерии проводные линии прокладываются силами и средствами артиллерийского подразделения 41

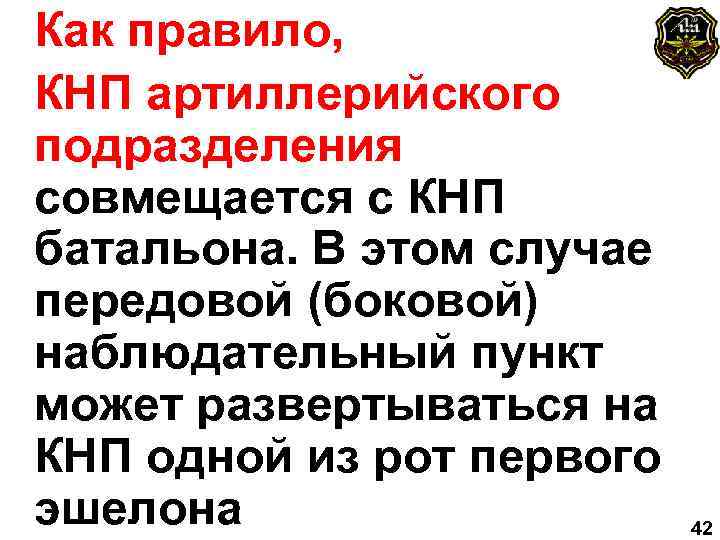

Как правило, КНП артиллерийского подразделения совмещается с КНП батальона. В этом случае передовой (боковой) наблюдательный пункт может развертываться на КНП одной из рот первого эшелона 42

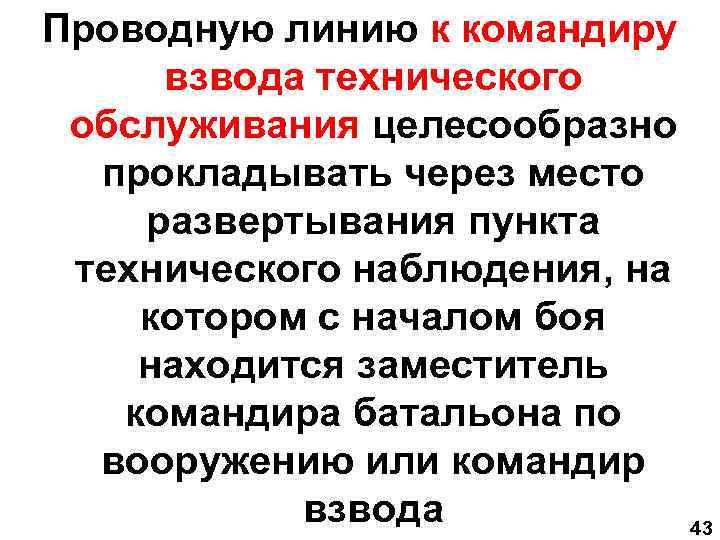

Проводную линию к командиру взвода технического обслуживания целесообразно прокладывать через место развертывания пункта технического наблюдения, на котором с началом боя находится заместитель командира батальона по вооружению или командир взвода 43

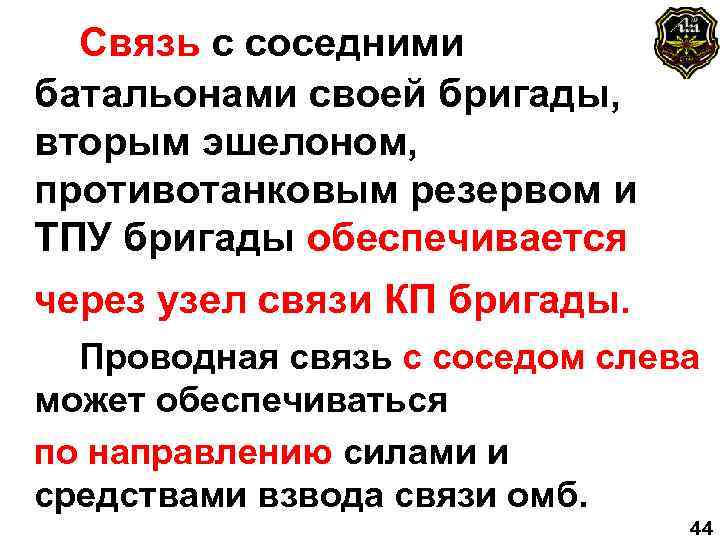

Связь с соседними батальонами своей бригады, вторым эшелоном, противотанковым резервом и ТПУ бригады обеспечивается через узел связи КП бригады. Проводная связь с соседом слева может обеспечиваться по направлению силами и средствами взвода связи омб. 44

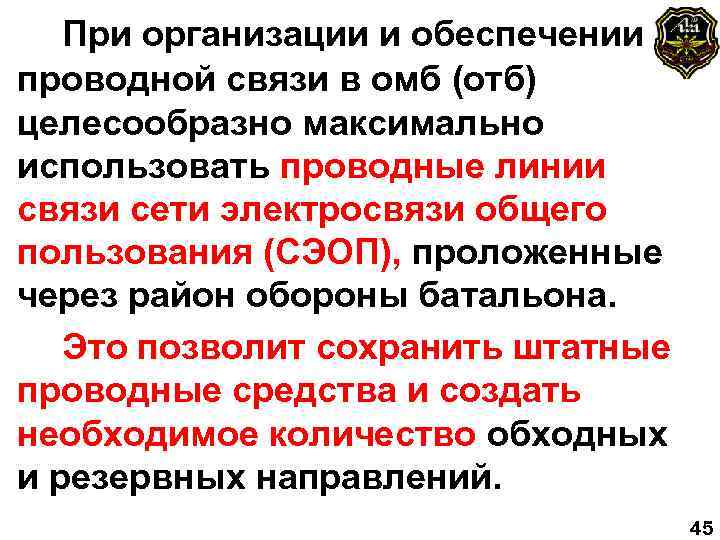

При организации и обеспечении проводной связи в омб (отб) целесообразно максимально использовать проводные линии связи сети электросвязи общего пользования (СЭОП), проложенные через район обороны батальона. Это позволит сохранить штатные проводные средства и создать необходимое количество обходных и резервных направлений. 45

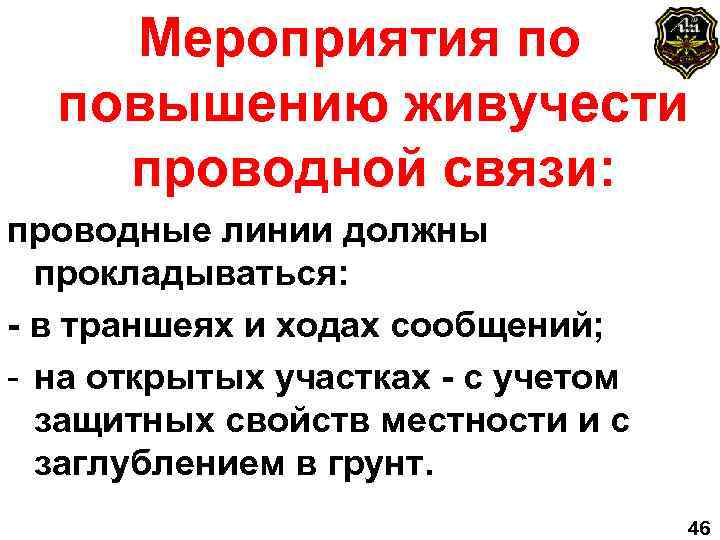

Мероприятия по повышению живучести проводной связи: проводные линии должны прокладываться: - в траншеях и ходах сообщений; - на открытых участках - с учетом защитных свойств местности и с заглублением в грунт. 46

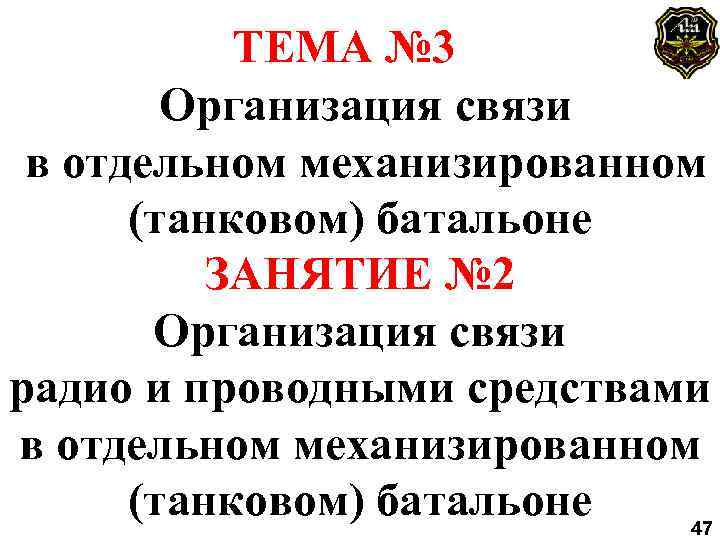

ТЕМА № 3 Организация связи в отдельном механизированном (танковом) батальоне ЗАНЯТИЕ № 2 Организация связи радио и проводными средствами в отдельном механизированном (танковом) батальоне 47

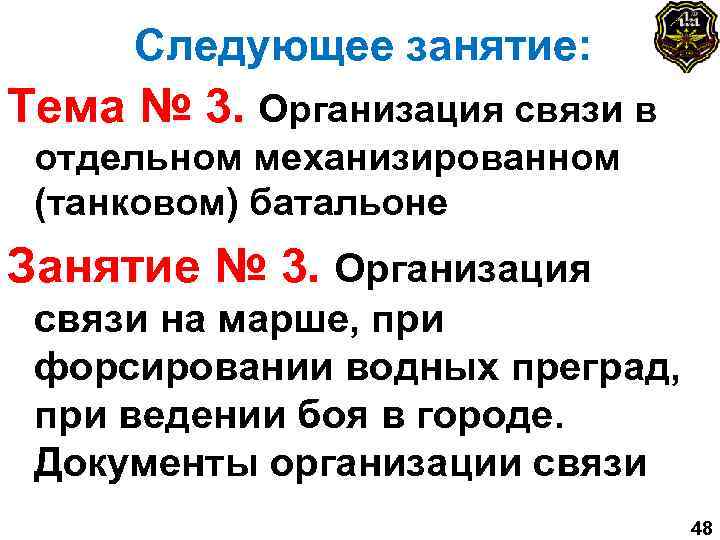

Следующее занятие: Тема № 3. Организация связи в отдельном механизированном (танковом) батальоне Занятие № 3. Организация связи на марше, при форсировании водных преград, при ведении боя в городе. Документы организации связи 48

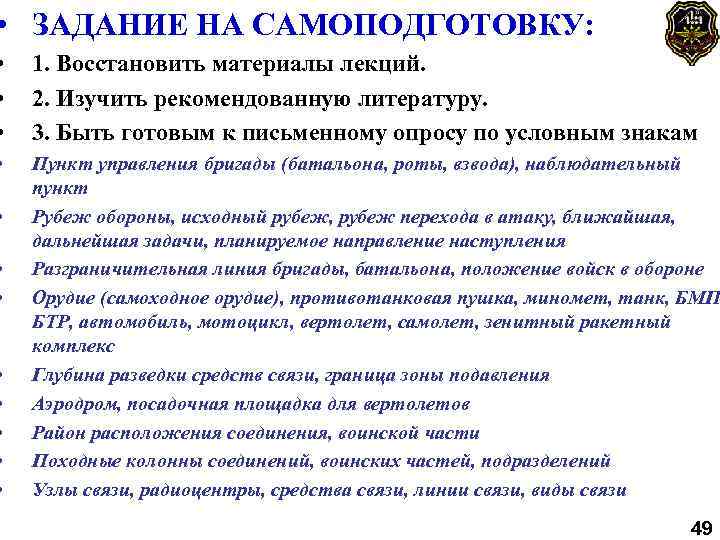

• ЗАДАНИЕ НА САМОПОДГОТОВКУ: • • • 1. Восстановить материалы лекций. 2. Изучить рекомендованную литературу. 3. Быть готовым к письменному опросу по условным знакам • Пункт управления бригады (батальона, роты, взвода), наблюдательный пункт Рубеж обороны, исходный рубеж, рубеж перехода в атаку, ближайшая, дальнейшая задачи, планируемое направление наступления Разграничительная линия бригады, батальона, положение войск в обороне Орудие (самоходное орудие), противотанковая пушка, миномет, танк, БМП БТР, автомобиль, мотоцикл, вертолет, самолет, зенитный ракетный комплекс Глубина разведки средств связи, граница зоны подавления Аэродром, посадочная площадка для вертолетов Район расположения соединения, воинской части Походные колонны соединений, воинских частей, подразделений Узлы связи, радиоцентры, средства связи, линии связи, виды связи • • 49
