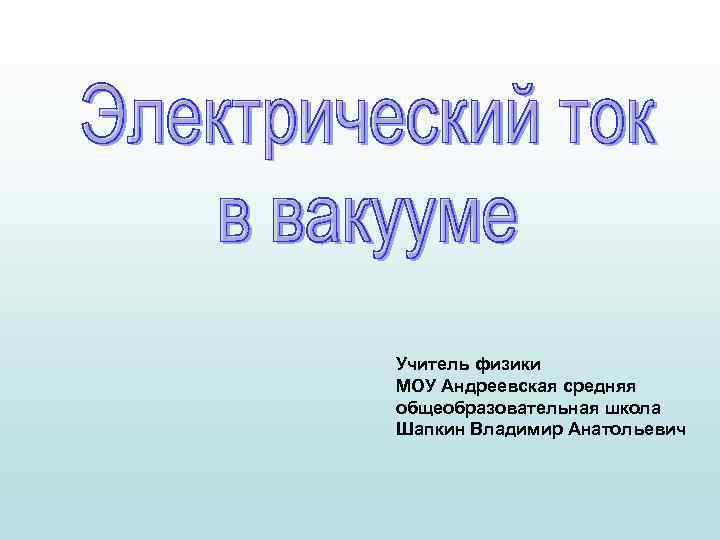

Учитель физики МОУ Андреевская средняя общеобразовательная школа Шапкин Владимир Анатольевич

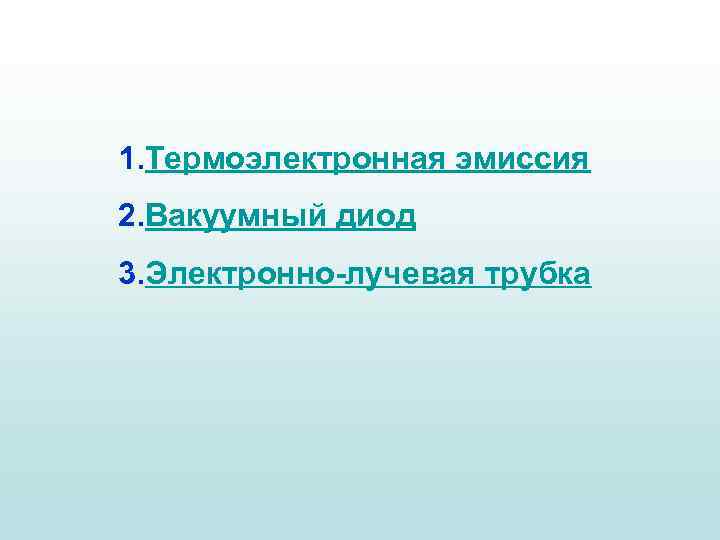

1. Термоэлектронная эмиссия 2. Вакуумный диод 3. Электронно-лучевая трубка
Термоэлектронная эмиссия Свойство тел, нагретых до высокой температуры, испускать электроны, называют термоэлектронной эмиссией. За счёт явления термоэлектронной эмиссии над нагретым электродом создаётся электронное облако, а сам электрод (вследствие потери электронов) заряжается положительно. К вопросам

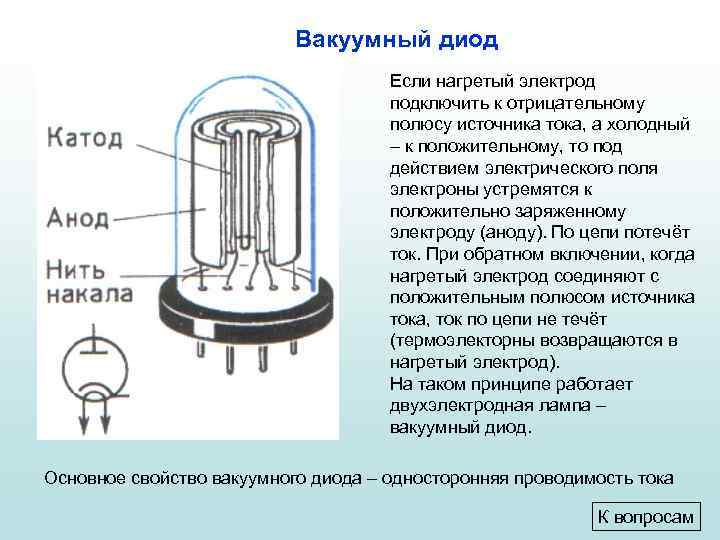

Вакуумный диод Если нагретый электрод подключить к отрицательному полюсу источника тока, а холодный – к положительному, то под действием электрического поля электроны устремятся к положительно заряженному электроду (аноду). По цепи потечёт ток. При обратном включении, когда нагретый электрод соединяют с положительным полюсом источника тока, ток по цепи не течёт (термоэлекторны возвращаются в нагретый электрод). На таком принципе работает двухэлектродная лампа – вакуумный диод. Основное свойство вакуумного диода – односторонняя проводимость тока К вопросам

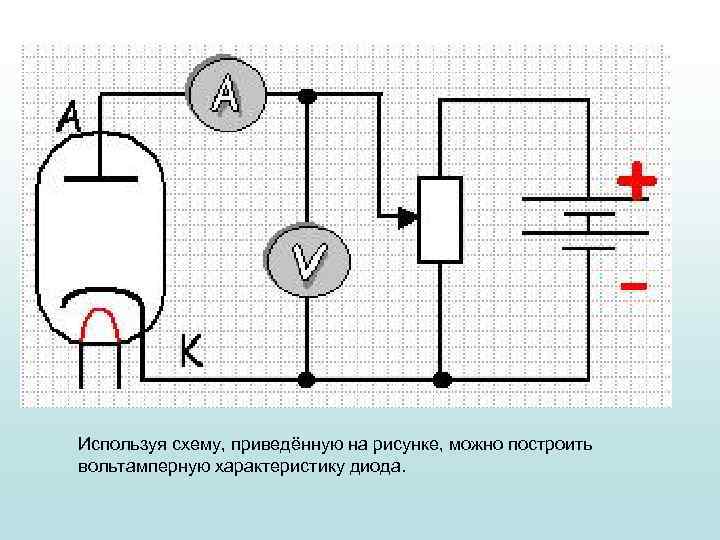

Используя схему, приведённую на рисунке, можно построить вольтамперную характеристику диода.
Если вольтамперная характеристика металлического проводника – прямая линия, то в данном случае – кривая. Это объясняется тем, что катод испускает электроны в ограниченном количестве.
Электроннолучевая трубка Возможность управления электронным пучком с помощью электрического и магнитного полей и свечение экрана, покрытого люминофором, под действием электронного пучка и применяют в электроннолучевой трубке. К вопросам

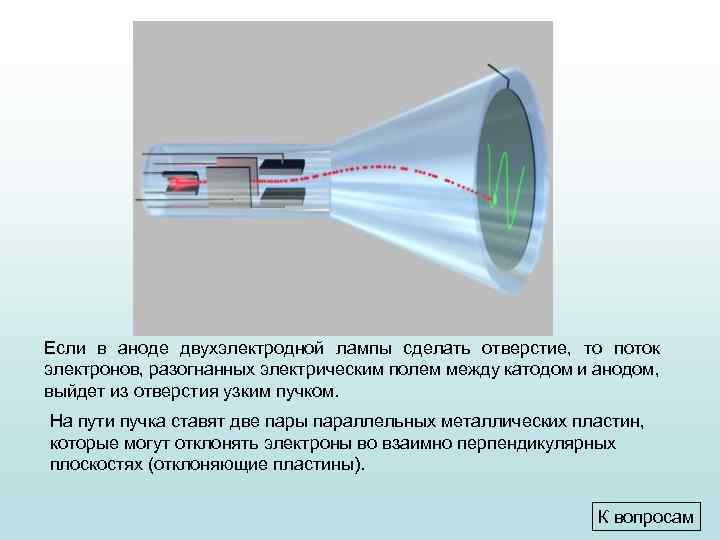

Если в аноде двухэлектродной лампы сделать отверстие, то поток электронов, разогнанных электрическим полем между катодом и анодом, выйдет из отверстия узким пучком. На пути пучка ставят две пары параллельных металлических пластин, которые могут отклонять электроны во взаимно перпендикулярных плоскостях (отклоняющие пластины). К вопросам
В ЭЛТ, применяемой в телевизоре (так называемом кинескопе) и мониторах, управление пучком электронов осуществляется с помощью магнитного поля. Это поле создают катушки, надетые на горловину кинескопа.

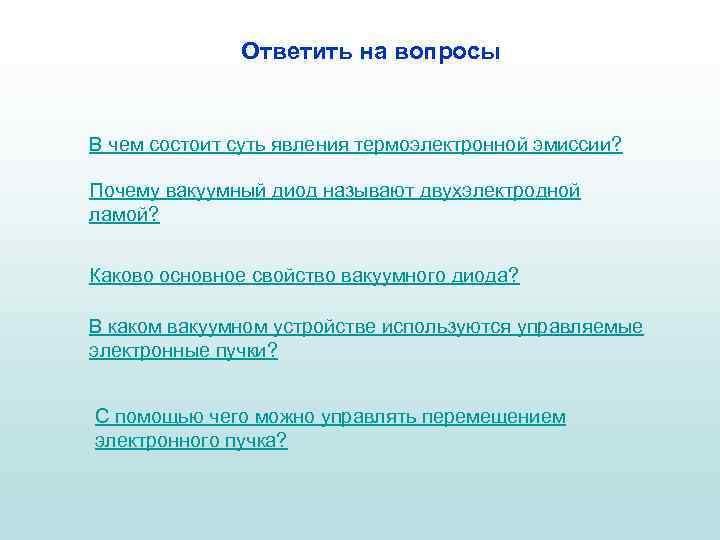

Ответить на вопросы В чем состоит суть явления термоэлектронной эмиссии? Почему вакуумный диод называют двухэлектродной ламой? Каково основное свойство вакуумного диода? В каком вакуумном устройстве используются управляемые электронные пучки? С помощью чего можно управлять перемещением электронного пучка?

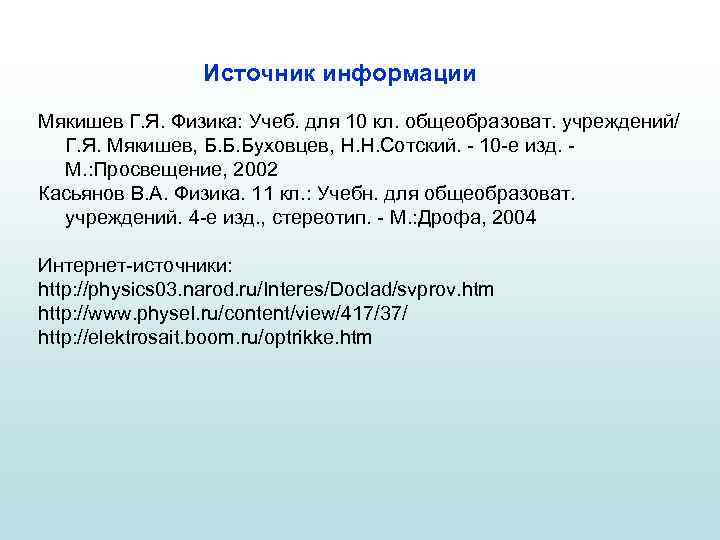

Источник информации Мякишев Г. Я. Физика: Учеб. для 10 кл. общеобразоват. учреждений/ Г. Я. Мякишев, Б. Б. Буховцев, Н. Н. Сотский. - 10 -е изд. М. : Просвещение, 2002 Касьянов В. А. Физика. 11 кл. : Учебн. для общеобразоват. учреждений. 4 -е изд. , стереотип. - М. : Дрофа, 2004 Интернет-источники: http: //physics 03. narod. ru/Interes/Doclad/svprov. htm http: //www. physel. ru/content/view/417/37/ http: //elektrosait. boom. ru/optrikke. htm
