Учет земель сельскохозяйственного назначения
ПРОДУКТЫ КБ «ПАНОРАМА» ь ь ГИС Карта 2008; ГИС Панорама-АГРО; ГИС WEB-Server; Фотоплан 2005;
КАРТОГРАФИЧЕСКАЯ ОСНОВА ХОЗЯЙСТВА Электронная карта полей ь ь ь ь Обработка геодезических измерений; Редактирование (изменение формы, нарезка, сшивка) полей; Ведение библиотеку условных знаков; Заполнение атрибутивных сведений по земельным участкам; Формирование землеустроительной документации. Привязка изображений аэро- и космоснимков по опорным точкам; Оцифровка контуров полей по изображению местности на снимке; Загрузка данных спутниковых геодезических измерений по протоколу NMEA в систему;

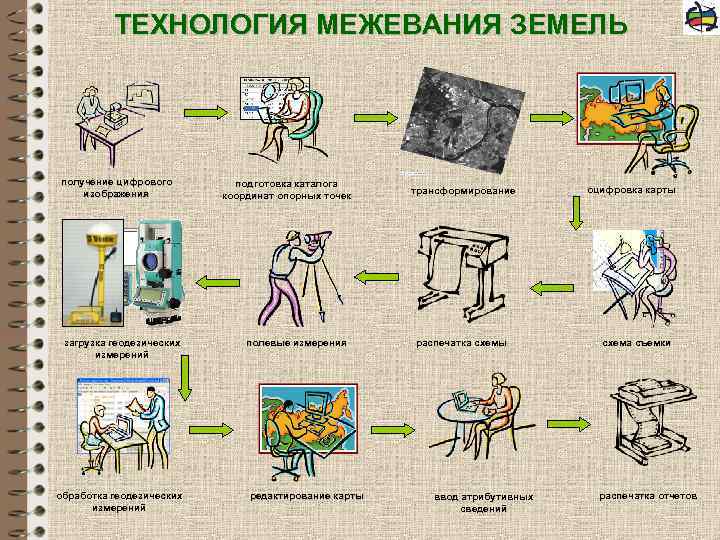

ТЕХНОЛОГИЯ МЕЖЕВАНИЯ ЗЕМЕЛЬ получение цифрового изображения загрузка геодезических измерений обработка геодезических измерений подготовка каталога координат опорных точек полевые измерения редактирование карты трансформирование распечатка схемы ввод атрибутивных сведений оцифровка карты схема съемки распечатка отчетов

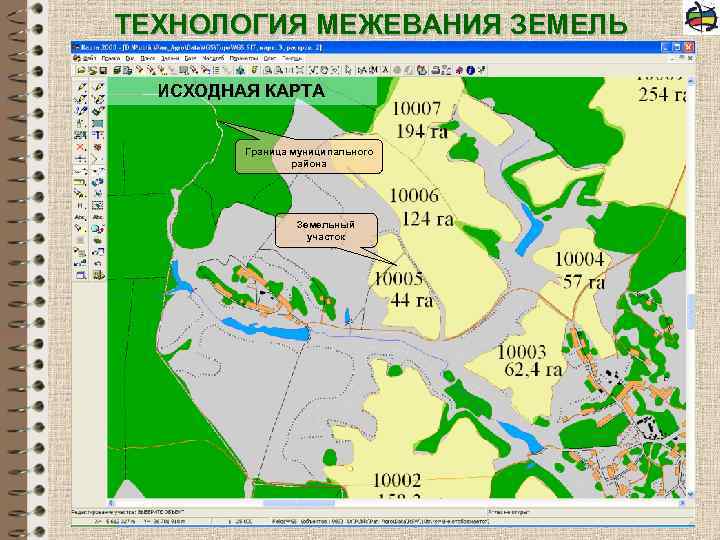

ТЕХНОЛОГИЯ МЕЖЕВАНИЯ ЗЕМЕЛЬ ИСХОДНАЯ КАРТА Граница муниципального района Земельный участок
ТЕХНОЛОГИЯ МЕЖЕВАНИЯ ЗЕМЕЛЬ ЗАГРУЗКА СНИМКОВ

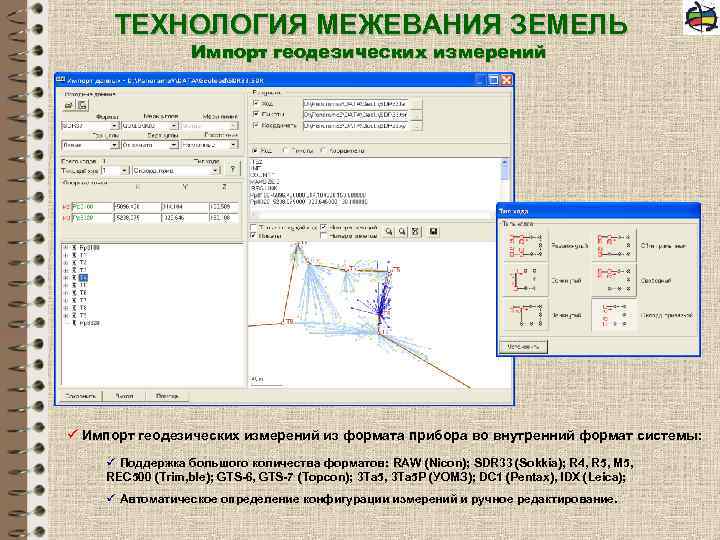

ТЕХНОЛОГИЯ МЕЖЕВАНИЯ ЗЕМЕЛЬ Импорт геодезических измерений ü Импорт геодезических измерений из формата прибора во внутренний формат системы: ü Поддержка большого количества форматов: RAW (Nicon); SDR 33 (Sokkia); R 4, R 5, M 5, REC 500 (Trim, ble); GTS-6, GTS-7 (Topcon); 3 Ta 5, 3 Ta 5 P (УОМЗ); DC 1 (Pentax), IDX (Leica); ü Автоматическое определение конфигурации измерений и ручное редактирование.

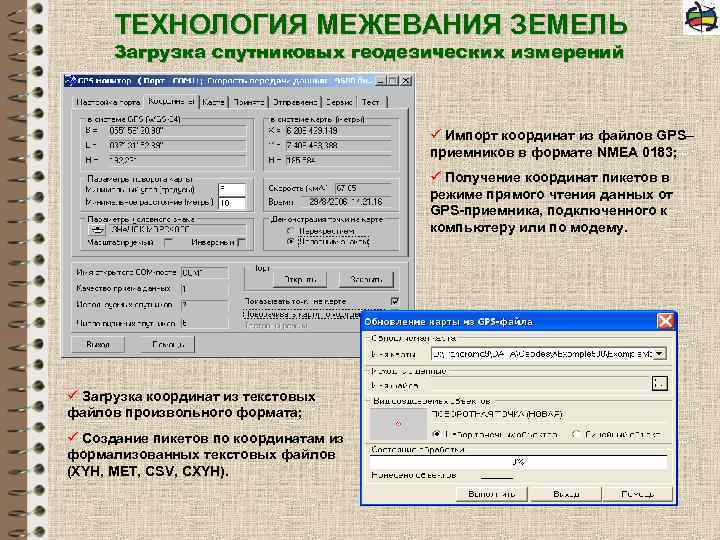

ТЕХНОЛОГИЯ МЕЖЕВАНИЯ ЗЕМЕЛЬ Загрузка спутниковых геодезических измерений ü Импорт координат из файлов GPS– приемников в формате NMEA 0183; ü Получение координат пикетов в режиме прямого чтения данных от GPS-приемника, подключенного к компьютеру или по модему. ü Загрузка координат из текстовых файлов произвольного формата; ü Создание пикетов по координатам из формализованных текстовых файлов (XYH, MET, CSV, CXYH).
ТЕХНОЛОГИЯ МЕЖЕВАНИЯ ЗЕМЕЛЬ Обработка геодезических измерений Исходные данные Вариант уравнивания Результаты уравнивания Тип теодолитного хода Допуски ü расчет и уравнивание теодолитного, тахеометрического и нивелирного хода или нескольких ходов; ü решение прямых (метод полярных координат и линейных засечек) и обратных геодезических задач; ü уравнивание сетей полигонометрии по методу узловых точек; ü формирование отчетных ведомостей по результатам расчета и уравнивания.

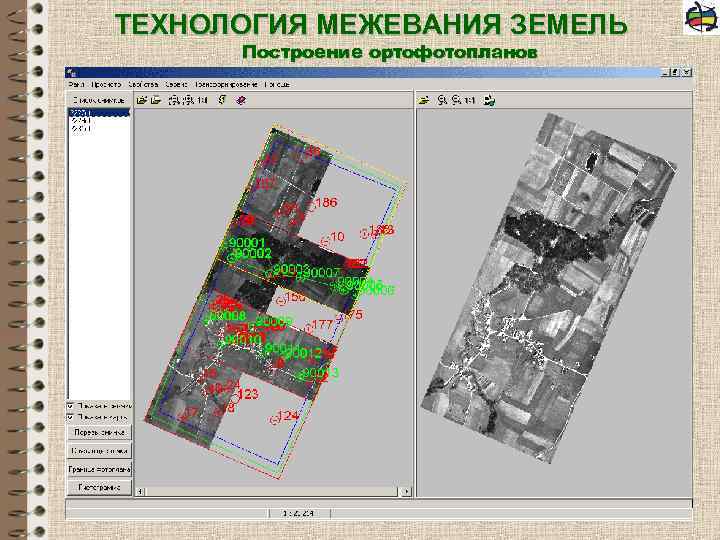

ТЕХНОЛОГИЯ МЕЖЕВАНИЯ ЗЕМЕЛЬ Построение ортофотопланов
ТЕХНОЛОГИЯ МЕЖЕВАНИЯ ЗЕМЕЛЬ ОРТОФОТОПЛАН

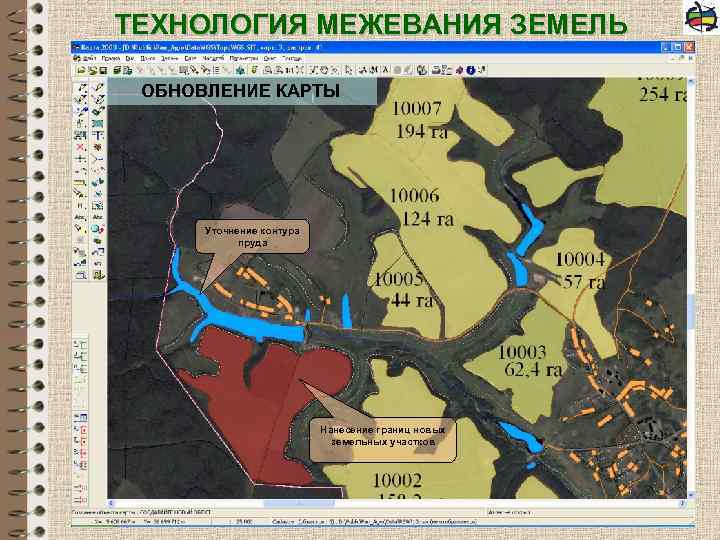

ТЕХНОЛОГИЯ МЕЖЕВАНИЯ ЗЕМЕЛЬ ОБНОВЛЕНИЕ КАРТЫ Уточнение контура пруда Нанесение границ новых земельных участков

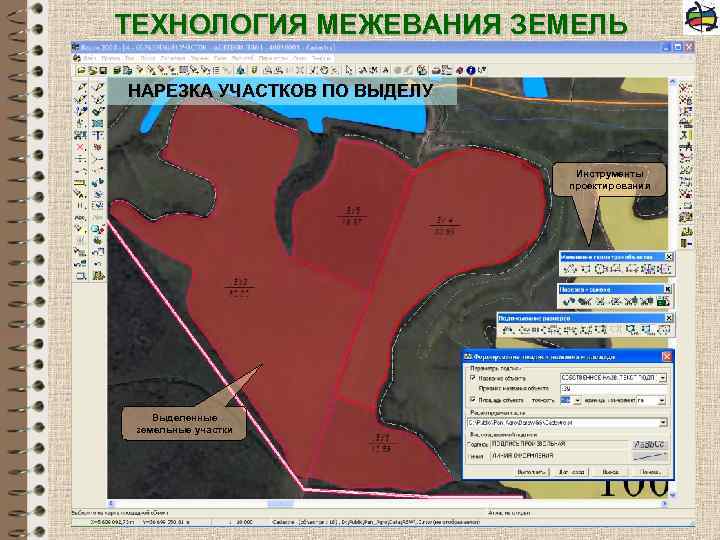

ТЕХНОЛОГИЯ МЕЖЕВАНИЯ ЗЕМЕЛЬ НАРЕЗКА УЧАСТКОВ ПО ВЫДЕЛУ Инструменты проектирования Выделенные земельные участки
ТЕХНОЛОГИЯ МЕЖЕВАНИЯ ЗЕМЕЛЬ Автоматизированное формирование межевого плана ü вод атрибутивных сведений о земельном участке; ü ввод сведений о кадастровых работах; ü подготовка схем и чертежей; ü автоматическое заполнение формы межевого плана

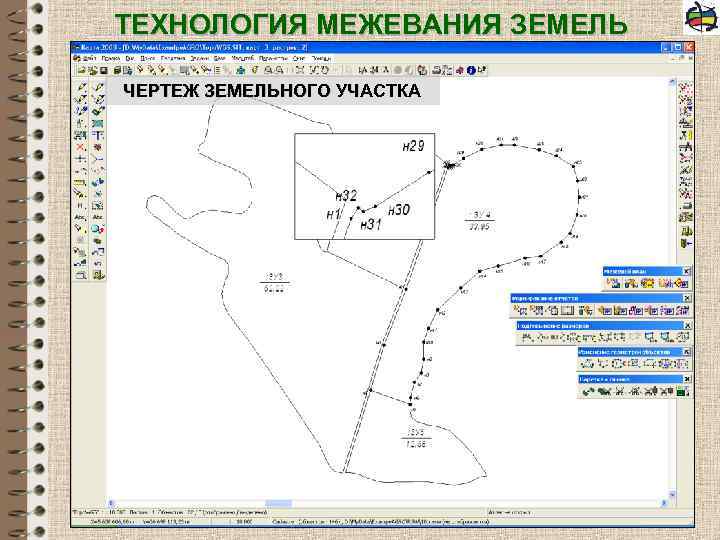

ТЕХНОЛОГИЯ МЕЖЕВАНИЯ ЗЕМЕЛЬ ЧЕРТЕЖ ЗЕМЕЛЬНОГО УЧАСТКА

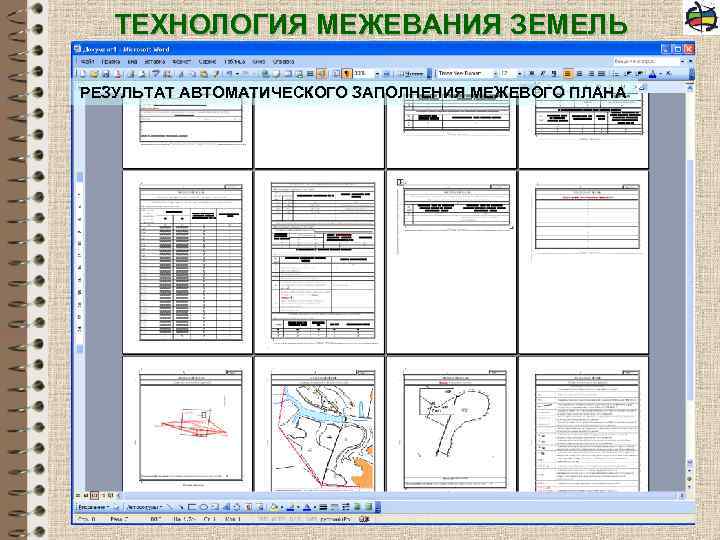

ТЕХНОЛОГИЯ МЕЖЕВАНИЯ ЗЕМЕЛЬ РЕЗУЛЬТАТ АВТОМАТИЧЕСКОГО ЗАПОЛНЕНИЯ МЕЖЕВОГО ПЛАНА

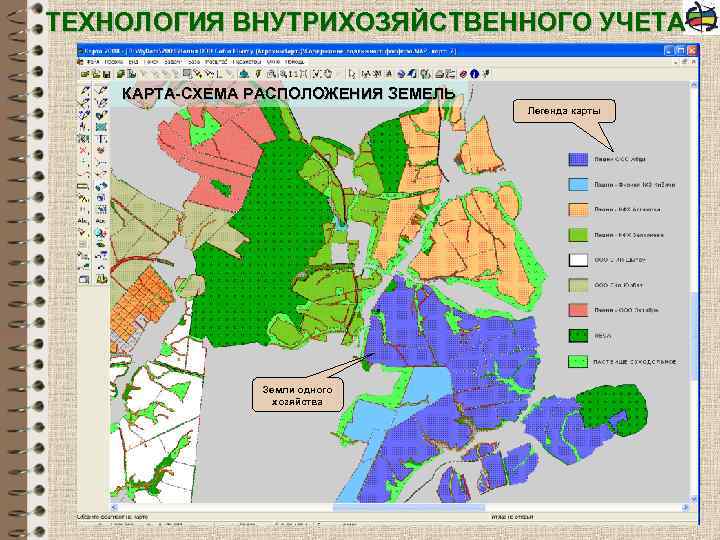

ТЕХНОЛОГИЯ ВНУТРИХОЗЯЙСТВЕННОГО УЧЕТА КАРТА-СХЕМА РАСПОЛОЖЕНИЯ ЗЕМЕЛЬ Легенда карты Земли одного хозяйства
ТЕХНОЛОГИЯ ВНУТРИХОЗЯЙСТВЕННОГО УЧЕТА ГИС ПАНОРАМА-АГРО Название хозяйства Список полей Запись в базе данных Участок на карте Границы полей Атрибутивные сведения

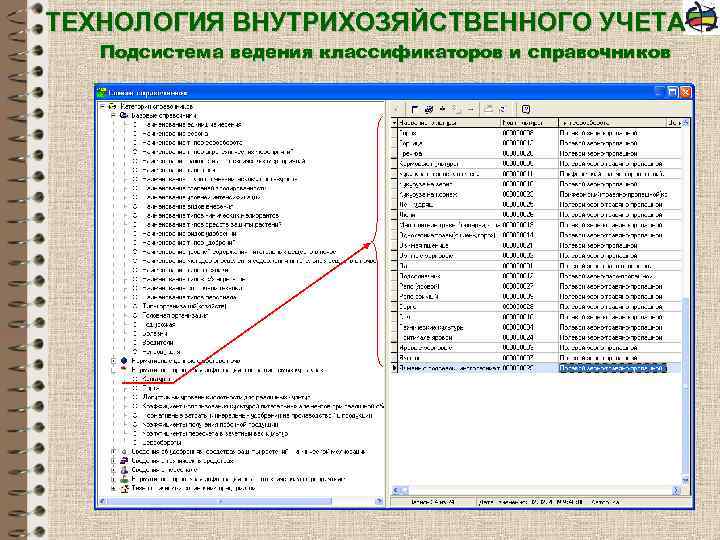

ТЕХНОЛОГИЯ ВНУТРИХОЗЯЙСТВЕННОГО УЧЕТА Подсистема ведения классификаторов и справочников

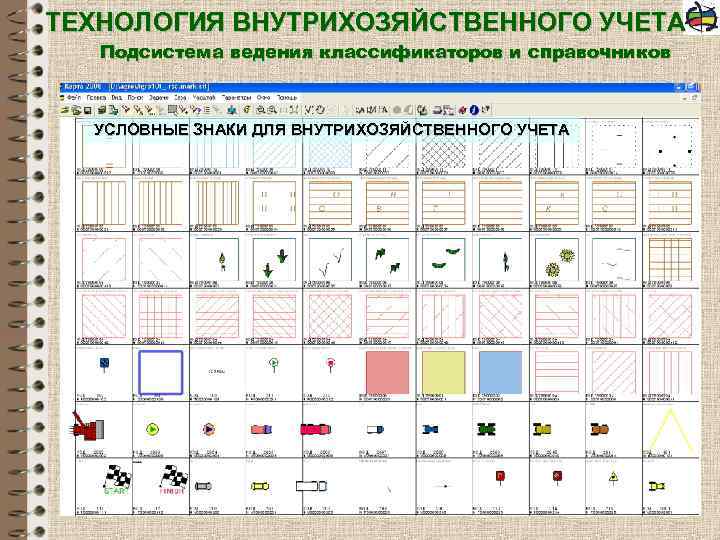

ТЕХНОЛОГИЯ ВНУТРИХОЗЯЙСТВЕННОГО УЧЕТА Подсистема ведения классификаторов и справочников УСЛОВНЫЕ ЗНАКИ ДЛЯ ВНУТРИХОЗЯЙСТВЕННОГО УЧЕТА
ТЕХНОЛОГИЯ ВНУТРИХОЗЯЙСТВЕННОГО УЧЕТА Ведение паспортов полей Учет сельскохозяйственных угодий выполняется на основе геопространственной привязки данных. Средства экранной навигации позволяют при выборе поля на карте просматривать, хранящиеся о нем сведения в базе данных. Одновременно с этим при перемещении между строками в списке полей можно анализировать сведения о сельскохозяйственном угодье и оценивать его размещение на местности. Основные функции системы: ь получение геометрических параметров полей и рабочих участков (площадь, периметр) ь расчет расстояний между полями и другими объектами карты; ь ведение паспортных данных о сельскохозяйственных угодьях с учетом привязки к году урожая; ь просмотр и анализ тематических карт агрохимического мониторинга полей, возделываемой культуры, вносимых удобрений, урожайности, экономической эффективности культуры и пр. ; ь автоматизированная система севооборотов (культура, предшественник, сорт, репродукция, урожайность); ь автоматический учет выполненных по полям механизированных работ; ь формирование статистических справок и отчетов.
ТЕХНОЛОГИЯ ВНУТРИХОЗЯЙСТВЕННОГО УЧЕТА Ведение паспортов полей ь Общие сведения о поле (номер, площадь, тип почв, механический состав, степень эродированности и пр. ); ь Сведения о севообороте (культура, предшественник, сорт, репродукция, плановая и фактическая урожайность); ь Агрохимический состав почв, с выделением основных (N, P, K, степень кислотности, содержание гумуса и т. п. ) и дополнительных показателей в том числе тяжелых металлов. ь Сведения о фитосанитарном состоянии полей с учетом засоренности полей сорняками, болезней растений, наличии и количестве вредителей. ь Привязка сведений паспорта поля к году урожая. ь Автоматизированная подсистема учета механизированных работ, в том числе разнесение сведений о выполненных работах по полям (внесение удобрений, высев семян, подкормка и т. п. ).
ТЕХНОЛОГИЯ ВНУТРИХОЗЯЙСТВЕННОГО УЧЕТА Формирование отчетов и справок ь Паспорт поля ь Структура земель и пашни ь Валовой сбор с/х культур ь Урожайность по хозяйству ь Фактический высев семян ь Внесение удобрений
ТЕХНОЛОГИЯ МОНИТОРИНГА С/Х ЗЕМЕЛЬ Мониторинг полей осуществляется с использованием ГИС Карта 2008 (координаты полей) и ГИС «Панорама. АГРО» (атрибуты полей) и обеспечивает: ь обработка результатов GPS-мониторинга полей, ввод, уточнение и редактирование координат угловых и поворотных точек полей; ь ввод и редактирование общих данных по полю; ь ввод и редактирование механического состава почв; ь обработка результатов агрохимического мониторинга, выявление локальных участков, ввод и редактирование агрохимического состава почв; ь обработка результатов агрохимического мониторинга, выявление локальных участков, ввод и редактирование состава почв; ь учет рельефа местности, расчет карт уклонов, экспозиции склонов и пр. ; ь ввод и редактирование данных по химической мелиорации почв и защите растений; ь составление и ведение карт возделываемых культур и урожайности.

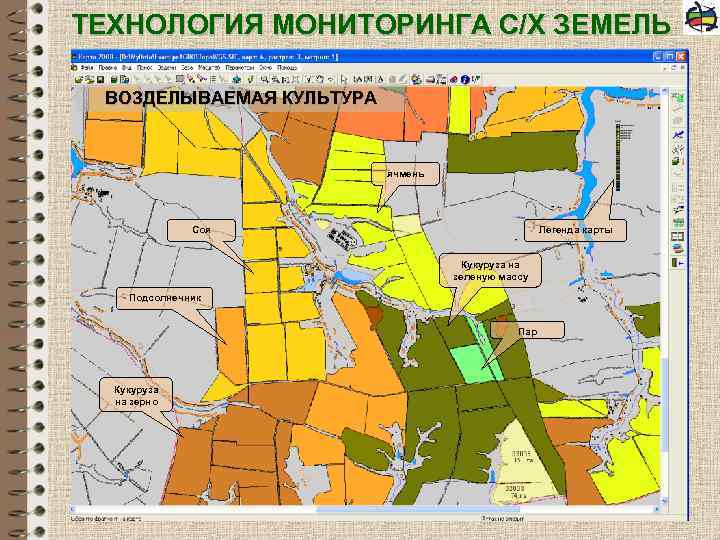

ТЕХНОЛОГИЯ МОНИТОРИНГА С/Х ЗЕМЕЛЬ ВОЗДЕЛЫВАЕМАЯ КУЛЬТУРА ячмень Соя Легенда карты Кукуруза на зеленую массу Подсолнечник Пар Кукуруза на зерно
ТЕХНОЛОГИЯ МОНИТОРИНГА С/Х ЗЕМЕЛЬ На основе карты полей (метрического описания поворотных точек) и результатов различных видов мониторинга ГИС Карта 2005 обеспечивает создание и тематических карт: ь загрузка точек GPS ; ь создание матриц распределения данных; ь формирование карт средних значений: ь Гидролизуемый азот ь Подвижный фосфор ь Обменный калий ь Степень кислотности ь Содержание гумуса ь Уклоны местности ь Возделываемая культура ь Механический состав почв ь Степень эродированности ь Уровень интенсификации ь анализ карт; ь формирование карт внесения.

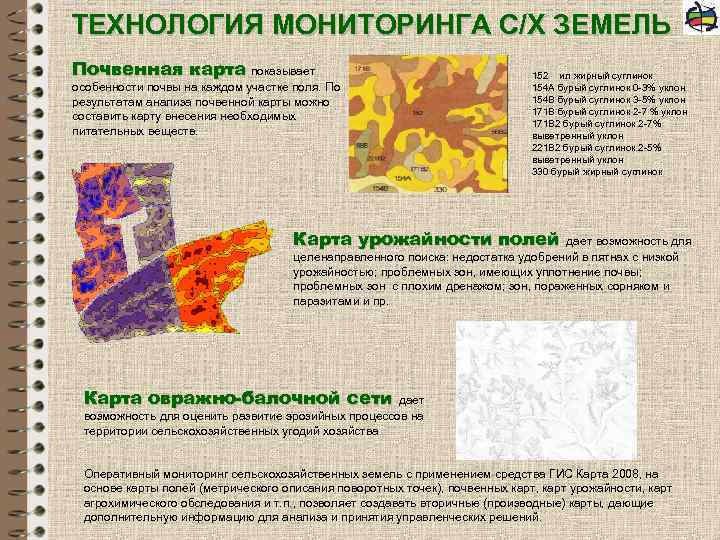

ТЕХНОЛОГИЯ МОНИТОРИНГА С/Х ЗЕМЕЛЬ Почвенная карта показывает особенности почвы на каждом участке поля. По результатам анализа почвенной карты можно составить карту внесения необходимых питательных веществ. 152 ил жирный суглинок 154 А бурый суглинок 0 -3% уклон 154 В бурый суглинок 3 -5% уклон 171 В бурый суглинок 2 -7 % уклон 171 В 2 бурый суглинок 2 -7% выветренный уклон 221 В 2 бурый суглинок 2 -5% выветренный уклон 330 бурый жирный суглинок Карта урожайности полей дает возможность для целенаправленного поиска: недостатка удобрений в пятнах с низкой урожайностью; проблемных зон, имеющих уплотнение почвы; проблемных зон с плохим дренажом; зон, пораженных сорняком и паразитами и пр. Карта овражно-балочной сети дает возможность для оценить развитие эрозийных процессов на территории сельскохозяйственных угодий хозяйства Оперативный мониторинг сельскохозяйственных земель с применением средства ГИС Карта 2008, на основе карты полей (метрического описания поворотных точек), почвенных карт, карт урожайности, карт агрохимического обследования и т. п. , позволяет создавать вторичные (производные) карты, дающие дополнительную информацию для анализа и принятия управленческих решений.

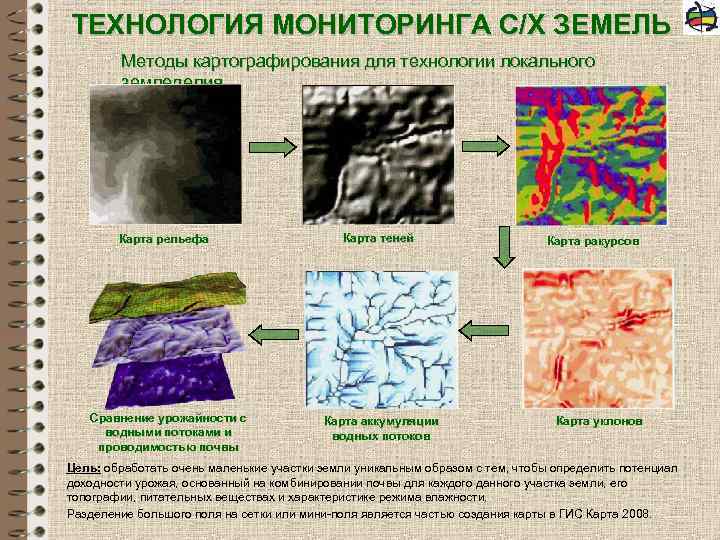

ТЕХНОЛОГИЯ МОНИТОРИНГА С/Х ЗЕМЕЛЬ Методы картографирования для технологии локального земледелия Карта рельефа Сравнение урожайности с водными потоками и проводимостью почвы Карта теней Карта аккумуляции водных потоков Карта ракурсов Карта уклонов Цель: обработать очень маленькие участки земли уникальным образом с тем, чтобы определить потенциал доходности урожая, основанный на комбинировании почвы для каждого данного участка земли, его топографии, питательных веществах и характеристике режима влажности. Разделение большого поля на сетки или мини-поля является частью создания карты в ГИС Карта 2008.

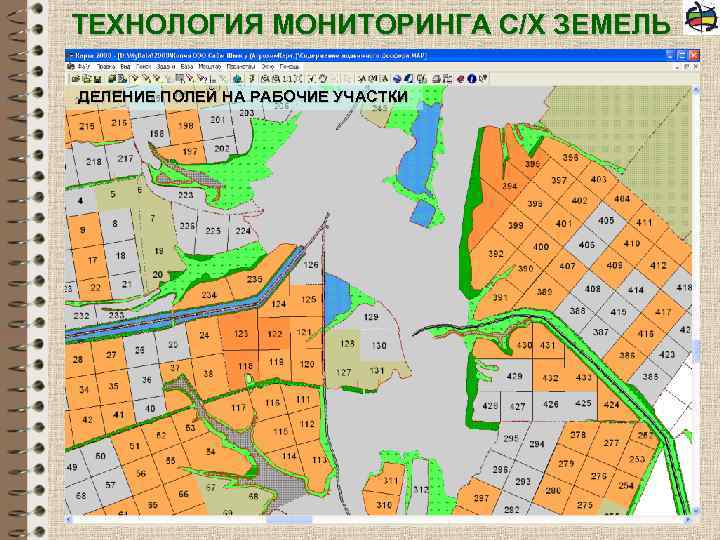

ТЕХНОЛОГИЯ МОНИТОРИНГА С/Х ЗЕМЕЛЬ ДЕЛЕНИЕ ПОЛЕЙ НА РАБОЧИЕ УЧАСТКИ

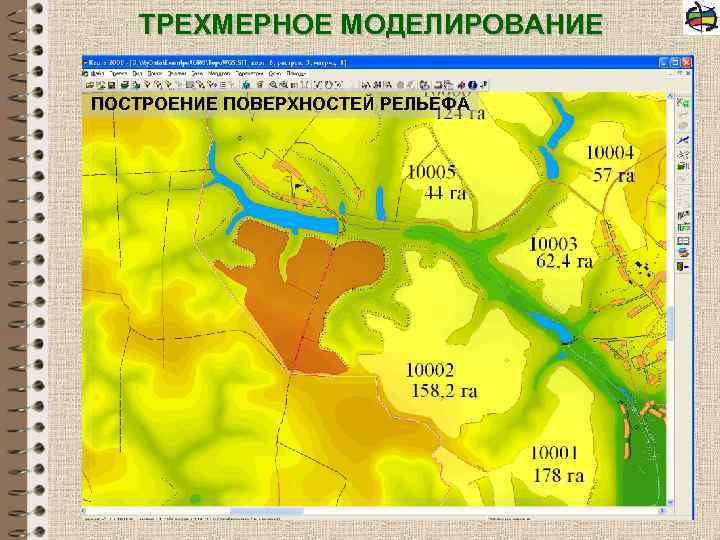

ТРЕХМЕРНОЕ МОДЕЛИРОВАНИЕ ПОСТРОЕНИЕ ПОВЕРХНОСТЕЙ РЕЛЬЕФА

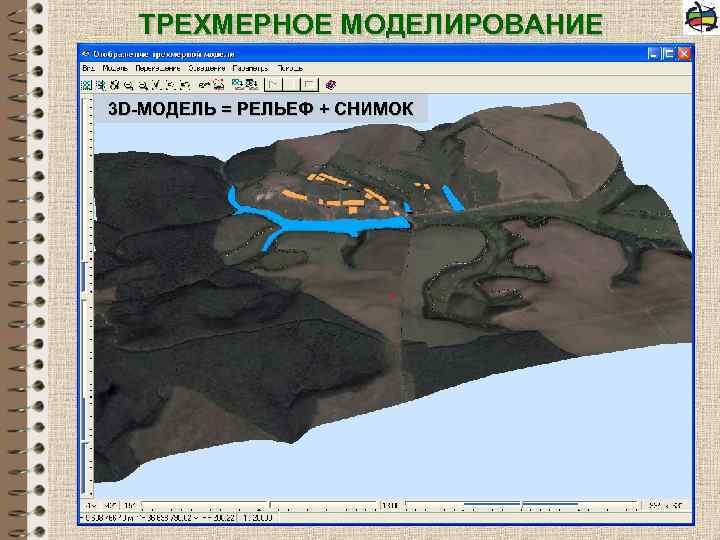

ТРЕХМЕРНОЕ МОДЕЛИРОВАНИЕ 3 D-МОДЕЛЬ = РЕЛЬЕФ + СНИМОК

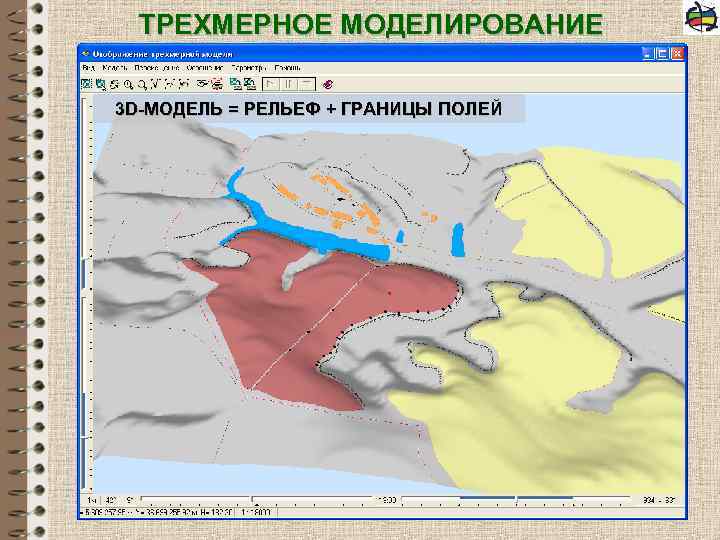

ТРЕХМЕРНОЕ МОДЕЛИРОВАНИЕ 3 D-МОДЕЛЬ = РЕЛЬЕФ + ГРАНИЦЫ ПОЛЕЙ

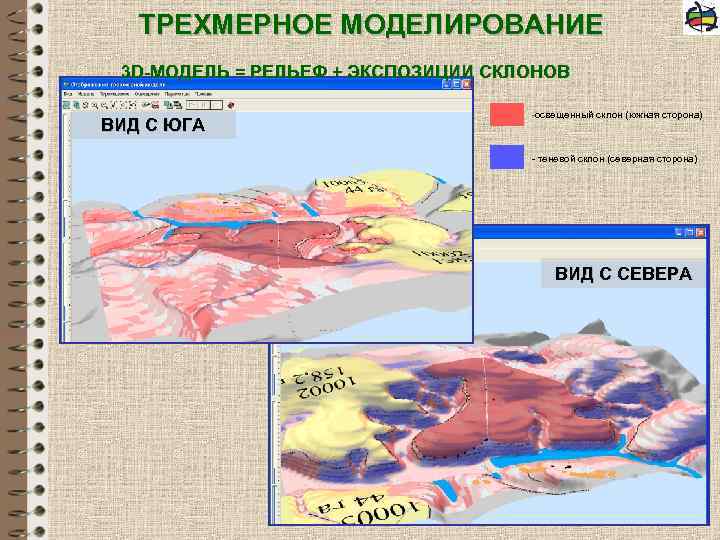

ТРЕХМЕРНОЕ МОДЕЛИРОВАНИЕ 3 D-МОДЕЛЬ = РЕЛЬЕФ + ЭКСПОЗИЦИИ СКЛОНОВ ВИД С ЮГА -освещенный склон (южная сторона) - теневой склон (северная сторона) ВИД С СЕВЕРА
