Учебный военный центр при МАИ (цикл общевоинской подготовки) Демонстрационный материал по дисциплине: «Общая тактика» Тема № 8. «Основы боевого обеспечения, инженерное обеспечение подразделений и частей и тактическая маскировка как виды боевого обеспечения» Разработчик - преподаватель цикла ОВП учебного военного центра подполковник Почуев С. А. Исполнитель – студент Вовк А. А. г. Москва 2010

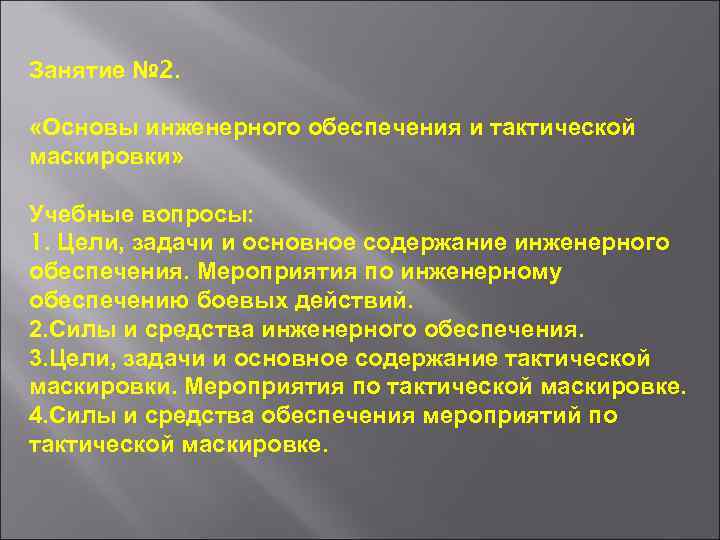

Занятие № 2. «Основы инженерного обеспечения и тактической маскировки» Учебные вопросы: 1. Цели, задачи и основное содержание инженерного обеспечения. Мероприятия по инженерному обеспечению боевых действий. 2. Силы и средства инженерного обеспечения. 3. Цели, задачи и основное содержание тактической маскировки. Мероприятия по тактической маскировке. 4. Силы и средства обеспечения мероприятий по тактической маскировке.

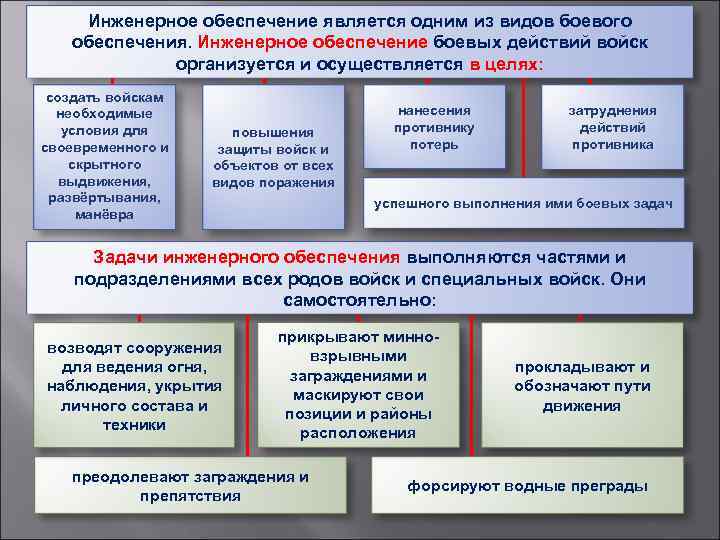

Инженерное обеспечение является одним из видов боевого обеспечения. Инженерное обеспечение боевых действий войск организуется и осуществляется в целях: создать войскам необходимые условия для своевременного и скрытного выдвижения, развёртывания, манёвра повышения защиты войск и объектов от всех видов поражения нанесения противнику потерь затруднения действий противника успешного выполнения ими боевых задач Задачи инженерного обеспечения выполняются частями и подразделениями всех родов войск и специальных войск. Они самостоятельно: возводят сооружения для ведения огня, наблюдения, укрытия личного состава и техники прикрывают минновзрывными заграждениями и маскируют свои позиции и районы расположения преодолевают заграждения и препятствия прокладывают и обозначают пути движения форсируют водные преграды
Инженерное обеспечение включает в себя: инженерную разведку противника, местности и объектов устройство проходов через препятствия фортификационное оборудование позиций, рубежей, районов, пунктов управления разминирование местности и объектов устройство и содержание инженерных заграждений, и производство разрушений добычу и очистку воды, оборудование пунктов водоснабжения устройство и содержание инженерных заграждений, и производство разрушений оборудование и содержание переправ при форсировании водных преград уничтожение и обезвреживание ядерных мин противника подготовку и содержание путей движения войск, подвоза и эвакуации проделывание и содержание проходов в заграждениях и разрушениях инженерные мероприятия по маскировке войск и объектов инженерные мероприятия по восстановлению боеспособности войск и ликвидация последствий ядерных ударов противника
Для выполнения задач инженерной разведки из состава подразделений инженерных войск выделяются инженерные наблюдательные посты (ИНП) инженерные посты фотографирования (ИПФ) инженерные разведывательные дозоры, в том числе офицерские (ИРД) инженерные разведывательные группы (ИРГ) Технические средства инженерной разведки миноискатели фотоаппараты приборы наблюдения другие средства Способы инженерной разведки наблюдение поиск опрос местных жителей фотографирование засада допрос пленных изучение военно-географических описаний района боя

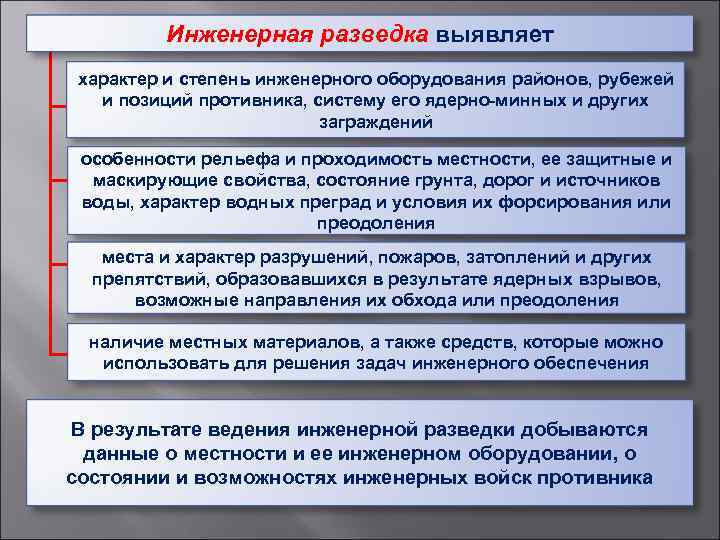

Инженерная разведка выявляет характер и степень инженерного оборудования районов, рубежей и позиций противника, систему его ядерно-минных и других заграждений особенности рельефа и проходимость местности, ее защитные и маскирующие свойства, состояние грунта, дорог и источников воды, характер водных преград и условия их форсирования или преодоления места и характер разрушений, пожаров, затоплений и других препятствий, образовавшихся в результате ядерных взрывов, возможные направления их обхода или преодоления наличие местных материалов, а также средств, которые можно использовать для решения задач инженерного обеспечения В результате ведения инженерной разведки добываются данные о местности и ее инженерном оборудовании, о состоянии и возможностях инженерных войск противника
Фортификационное оборудование районов, рубежей и позиций, занимаемых войсками, и районов развертывания пунктов управления осуществляется для повышения эффективности применения вооружения и боевой техники, устойчивости управления войсками и защиты подразделений и частей от всех средств поражения противника. Оно ведется: с максимальным использованием защитных и маскирующих свойств местности с широким применением средств механизации инженерных работ, зарядов взрывчатых веществ, местных материалов, а также элементов сборно-разборных конструкций промышленного изготовления из стали, железобетона и дерева при постоянном поддержании готовности подразделений и частей к ведению боя в условиях применения противником оружия массового поражения В зависимости от конкретной обстановки возводятся фортификационные сооружения открытого и закрытого типа для: ведения огня (окопы, траншеи) наблюдения и управления (на наблюдательных, команднонаблюдательных пунктах и других пунктах управления) защиты личного состава (щели, блиндажи, убежища) скрытного передвижения (ходы сообщения, галереи под землей и внутри сооружений) техники и материальных средств (котлованы, укрытия)

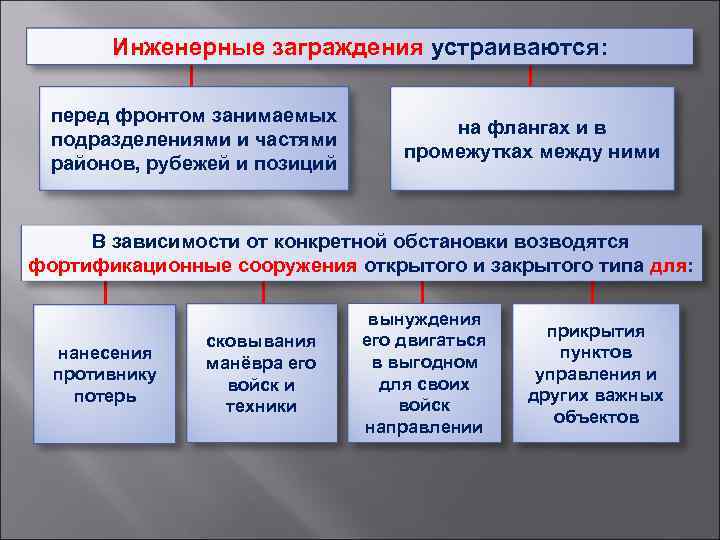

Инженерные заграждения устраиваются: перед фронтом занимаемых подразделениями и частями районов, рубежей и позиций на флангах и в промежутках между ними В зависимости от конкретной обстановки возводятся фортификационные сооружения открытого и закрытого типа для: нанесения противнику потерь сковывания манёвра его войск и техники вынуждения его двигаться в выгодном для своих войск направлении прикрытия пунктов управления и других важных объектов

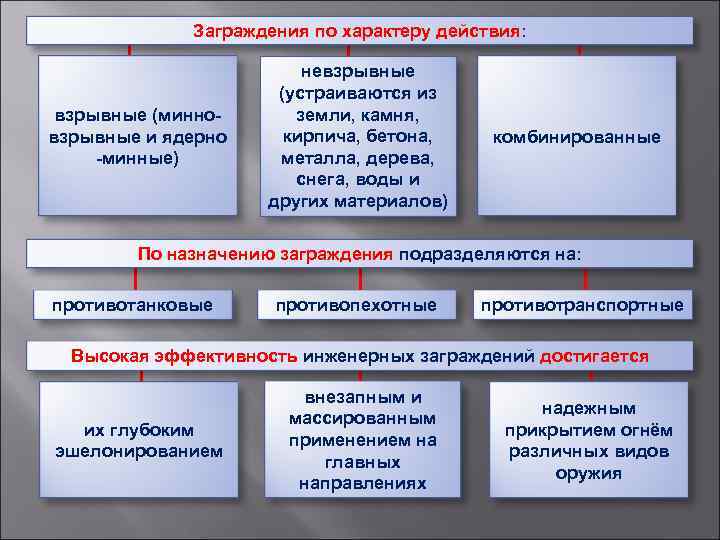

Заграждения по характеру действия: взрывные (минновзрывные и ядерно -минные) невзрывные (устраиваются из земли, камня, кирпича, бетона, металла, дерева, снега, воды и других материалов) комбинированные По назначению заграждения подразделяются на: противотанковые противопехотные противотранспортные Высокая эффективность инженерных заграждений достигается их глубоким эшелонированием внезапным и массированным применением на главных направлениях надежным прикрытием огнём различных видов оружия
При продвижении подразделения и части преодолевают: заграждения естественные преграды разрушения, затопления и другие препятствия, образовавшиеся в результате применения противником ядерного оружия, если обход их невозможен или нецелесообразен. Минные поля танки с тралами преодолевают самостоятельно, а танки без тралов, другая боевая техника и автотранспорт — по проходам, проделанным взрывным или механическим способом, а в своих минных полях и вручную. Мотострелковые подразделения, продвигаясь в пешем порядке, могут преодолевать минные поля вслед за танками по протраленным колеям Естественные препятствия преодолеваются: по переходам, оборудованным с помощью мостоукладчиков, путепрокладчиков или танков и тягачей, оснащенных бульдозерным оборудованием с использованием заранее заготовленных дорожномостовых конструкций и местных материалов Узкие реки и ручьи преодолеваются по бродам, оборудованным на мелководных участках с ровным каменистым или песчаным дном

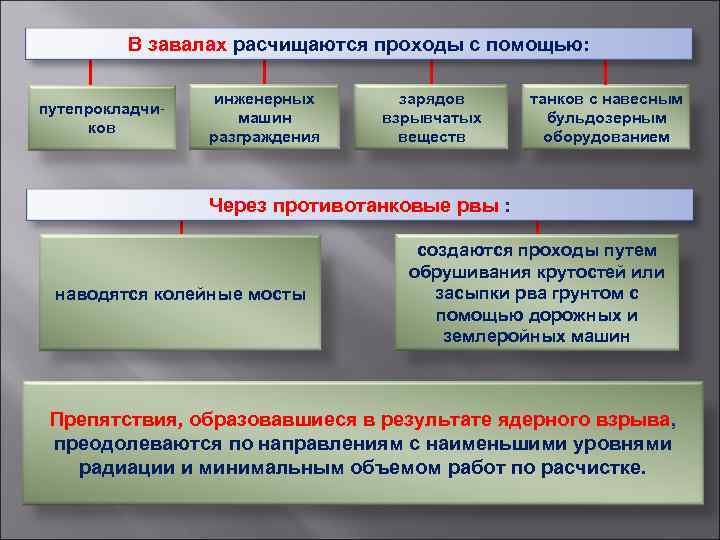

В завалах расчищаются проходы с помощью: путепрокладчиков инженерных машин разграждения зарядов взрывчатых веществ танков с навесным бульдозерным оборудованием Через противотанковые рвы : наводятся колейные мосты создаются проходы путем обрушивания крутостей или засыпки рва грунтом с помощью дорожных и землеройных машин Препятствия, образовавшиеся в результате ядерного взрыва, преодолеваются по направлениям с наименьшими уровнями радиации и минимальным объемом работ по расчистке.

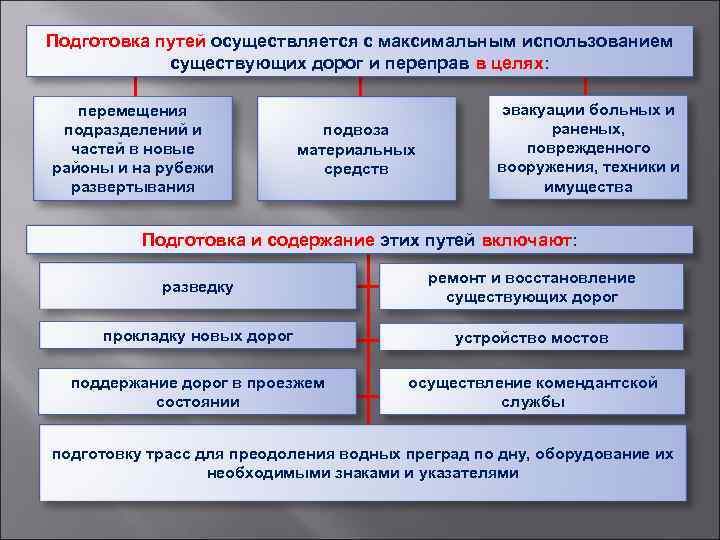

Подготовка путей осуществляется с максимальным использованием существующих дорог и переправ в целях: перемещения подразделений и частей в новые районы и на рубежи развертывания подвоза материальных средств эвакуации больных и раненых, поврежденного вооружения, техники и имущества Подготовка и содержание этих путей включают: разведку ремонт и восстановление существующих дорог прокладку новых дорог устройство мостов поддержание дорог в проезжем состоянии осуществление комендантской службы подготовку трасс для преодоления водных преград по дну, оборудование их необходимыми знаками и указателями

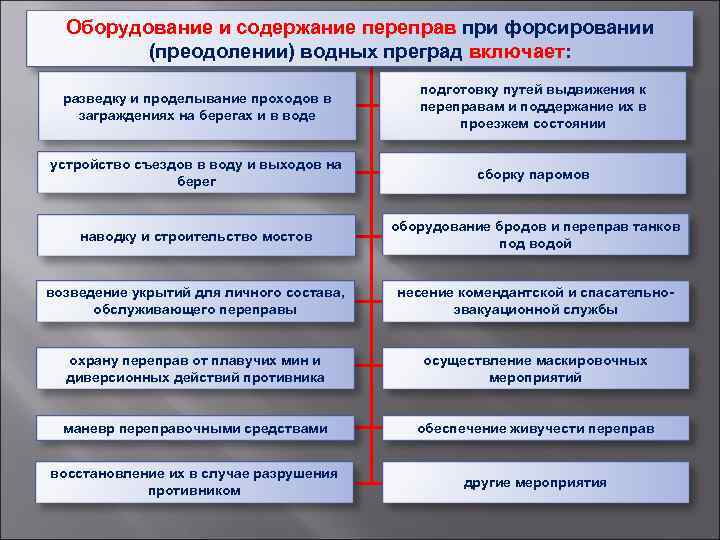

Оборудование и содержание переправ при форсировании (преодолении) водных преград включает: разведку и проделывание проходов в заграждениях на берегах и в воде подготовку путей выдвижения к переправам и поддержание их в проезжем состоянии устройство съездов в воду и выходов на берег сборку паромов наводку и строительство мостов оборудование бродов и переправ танков под водой возведение укрытий для личного состава, обслуживающего переправы несение комендантской и спасательноэвакуационной службы охрану переправ от плавучих мин и диверсионных действий противника осуществление маскировочных мероприятий маневр переправочными средствами обеспечение живучести переправ восстановление их в случае разрушения противником другие мероприятия
В зависимости от условий обстановки при форсировании (преодолении) водных преград могут оборудоваться: десантные переправы — для преодоления водной преграды на штатных плавающих боевых машинах, переправочно-десантных машинах и местных переправочных средствах паромные переправы — для подразделений, не имеющих плавающих машин, с их техникой при невозможности навести или построить мостовые переправы — для войск и техники при благоприятных условиях переправы вброд — для перехода войск через мелководные преграды на участках с твердым грунтом переправы танков под водой — при невозможности или нецелесообразности преодоления водных преград другим способом переправы по льду — при преодолении водных преград в районах с суровой и продолжительной зимой

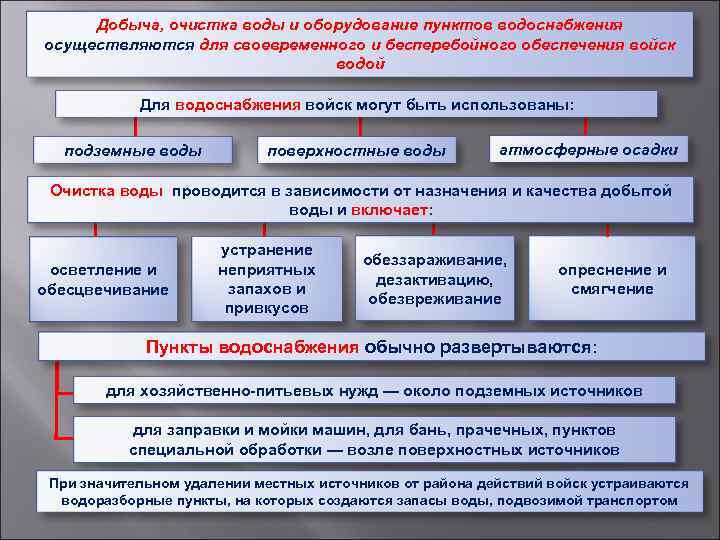

Добыча, очистка воды и оборудование пунктов водоснабжения осуществляются для своевременного и бесперебойного обеспечения войск водой Для водоснабжения войск могут быть использованы: подземные воды поверхностные воды атмосферные осадки Очистка воды проводится в зависимости от назначения и качества добытой воды и включает: осветление и обесцвечивание устранение неприятных запахов и привкусов обеззараживание, дезактивацию, обезвреживание опреснение и смягчение Пункты водоснабжения обычно развертываются: для хозяйственно-питьевых нужд — около подземных источников для заправки и мойки машин, для бань, прачечных, пунктов специальной обработки — возле поверхностных источников При значительном удалении местных источников от района действий войск устраиваются водоразборные пункты, на которых создаются запасы воды, подвозимой транспортом

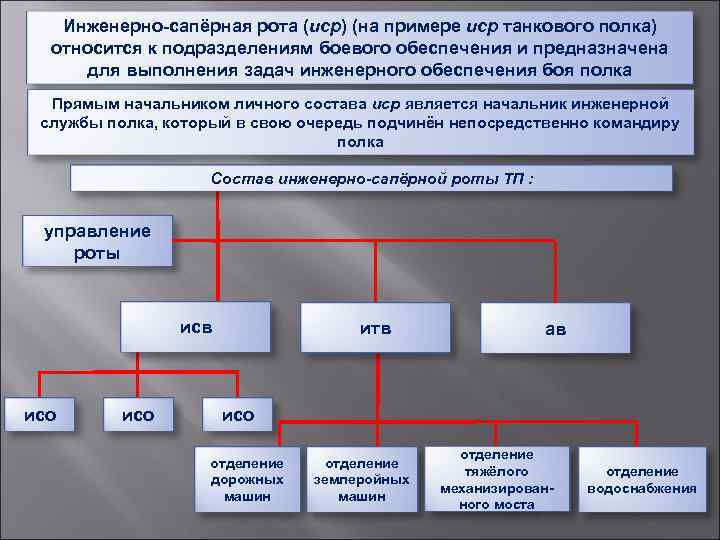

Инженерно-сапёрная рота (иср) (на примере иср танкового полка) относится к подразделениям боевого обеспечения и предназначена для выполнения задач инженерного обеспечения боя полка Прямым начальником личного состава иср является начальник инженерной службы полка, который в свою очередь подчинён непосредственно командиру полка Состав инженерно-сапёрной роты ТП : управление роты исв исо итв ав исо отделение дорожных машин отделение землеройных машин отделение тяжёлого механизированного моста отделение водоснабжения

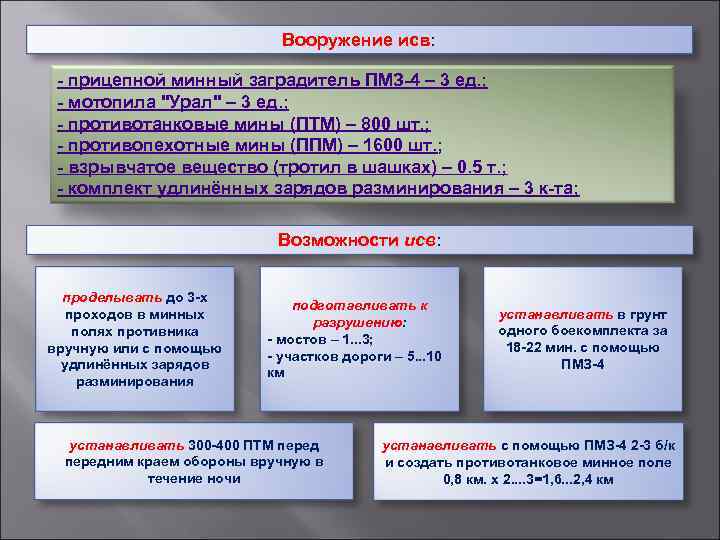

Вооружение исв: - прицепной минный заградитель ПМЗ-4 – 3 ед. ; - мотопила "Урал" – 3 ед. ; - противотанковые мины (ПТМ) – 800 шт. ; - противопехотные мины (ППМ) – 1600 шт. ; - взрывчатое вещество (тротил в шашках) – 0. 5 т. ; - комплект удлинённых зарядов разминирования – 3 к-та; Возможности исв: проделывать до 3 -х проходов в минных полях противника вручную или с помощью удлинённых зарядов разминирования подготавливать к разрушению: - мостов – 1. . . 3; - участков дороги – 5. . . 10 км устанавливать 300 -400 ПТМ передним краем обороны вручную в течение ночи устанавливать в грунт одного боекомплекта за 18 -22 мин. с помощью ПМЗ-4 устанавливать с помощью ПМЗ-4 2 -3 б/к и создать противотанковое минное поле 0, 8 км. х 2. . 3=1, 6. . . 2, 4 км
Инженерно-технический взвод (итв) отделение землеройных машин отделение тяжёлого механизированного моста отделения водоснабжения отделение дорожных машин Применение итв – при ведении боевых действий взвод без отделения землеройных машин и полевого водоснабжения выделяется в состав отряда обеспечения движения (ООД) или используется для подготовки полкового пути. Автомобильный взвод (ав) имеет колейных минных тралов КМТ-5 – 3 ед. ; колейных минных тралов КМТ-6 – 27 ед. ; комплектов БТУ-55 - 9 ед. ; автокран - 1 ед. ; автомобилей с прицепами - 15 ед. Взвод имеющимися транспортными средствами может подвозить навесное оборудование и минные тралы в места их навески на танки
Маскировка — это вид боевого обеспечения действий и повседневной деятельности войск; комплекс мероприятий, направленных на введение противника в заблуждение относительно наличия и расположения войск (сил флота), различных военных объектов, их состояния, боеготовности и действий, а также планов командования По масштабам применения и характеру решаемых задач Стратегическаяосуществляется по решению верховного главнокомандования и включает комплекс мероприятий по сохранению в тайне подготовки стратегических операций, компаний, а также дезориентации противника относительно истинных намерений и действий вооруженных сил государства Оперативная- проводится по решению командующего войсками фронта (армией), флотом (флотилией) и направлена на обеспечение скрытности подготовки операций Тактическая- проводится в соединениях, частях, подразделениях и на отдельных объектах с целью скрыть подготовку боя или наличие (расположение) объектов Способы осуществления маскировки скрытие демонстративные действия имитация дезинформация

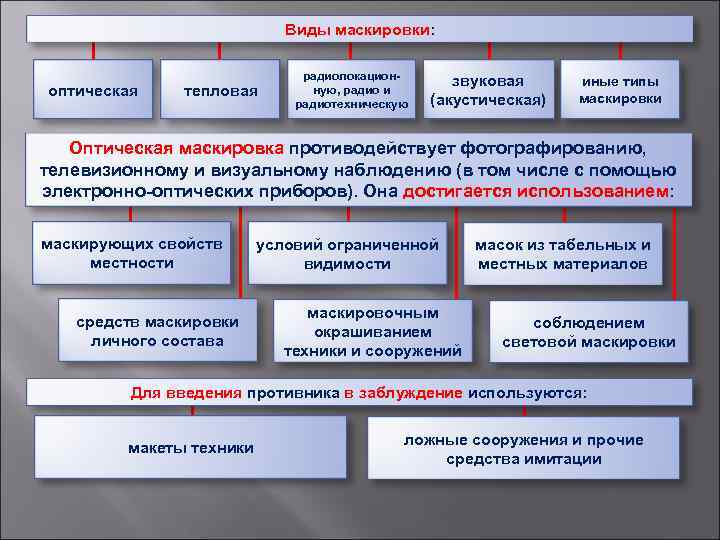

Виды маскировки: оптическая тепловая радиолокационную, радио и радиотехническую звуковая (акустическая) иные типы маскировки Оптическая маскировка противодействует фотографированию, телевизионному и визуальному наблюдению (в том числе с помощью электронно-оптических приборов). Она достигается использованием: маскирующих свойств местности средств маскировки личного состава условий ограниченной видимости маскировочным окрашиванием техники и сооружений масок из табельных и местных материалов соблюдением световой маскировки Для введения противника в заблуждение используются: макеты техники ложные сооружения и прочие средства имитации

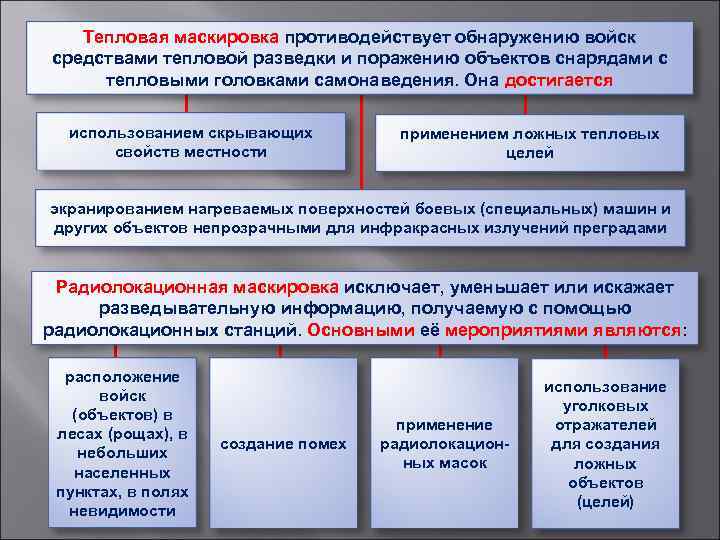

Тепловая маскировка противодействует обнаружению войск средствами тепловой разведки и поражению объектов снарядами с тепловыми головками самонаведения. Она достигается использованием скрывающих свойств местности применением ложных тепловых целей экранированием нагреваемых поверхностей боевых (специальных) машин и других объектов непрозрачными для инфракрасных излучений преградами Радиолокационная маскировка исключает, уменьшает или искажает разведывательную информацию, получаемую с помощью радиолокационных станций. Основными её мероприятиями являются: расположение войск (объектов) в лесах (рощах), в небольших населенных пунктах, в полях невидимости создание помех применение радиолокационных масок использование уголковых отражателей для создания ложных объектов (целей)

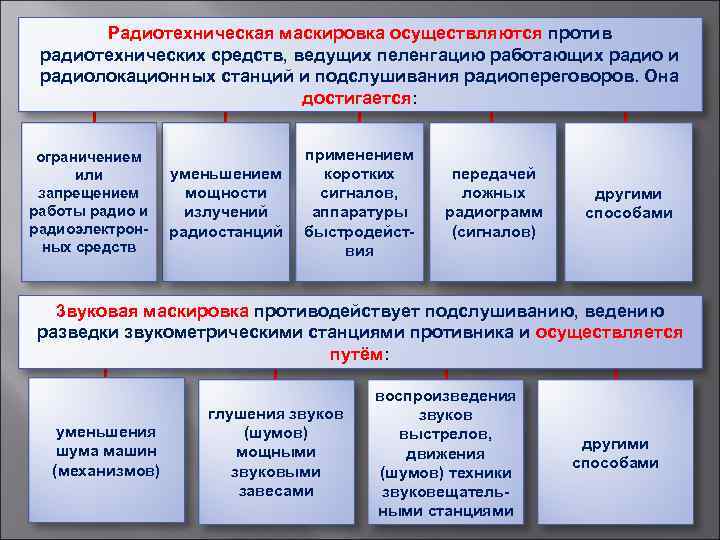

Радиотехническая маскировка осуществляются против радиотехнических средств, ведущих пеленгацию работающих радио и радиолокационных станций и подслушивания радиопереговоров. Она достигается: ограничением или запрещением работы радио и радиоэлектронных средств уменьшением мощности излучений радиостанций применением коротких сигналов, аппаратуры быстродействия передачей ложных радиограмм (сигналов) другими способами 3 вуковая маскировка противодействует подслушиванию, ведению разведки звукометрическими станциями противника и осуществляется путём: уменьшения шума машин (механизмов) глушения звуков (шумов) мощными звуковыми завесами воспроизведения звуков выстрелов, движения (шумов) техники звуковещательными станциями другими способами
Тактическая маскировка является одним из видов боевого обеспечения. Тактическая маскировка организуется командиром взвода (отделения, танка) в соответствии с полученной боевой задачей, указаниями по маскировке командира роты и сложившейся обстановки в целях достижения внезапности действий своих подразделений и сохранения их боеспособности. Достигается: использованием маскирующих свойств местности, местных предметов, темного времени суток и других условий ограниченной видимости применением табельных средств маскировки, местных материалов и аэрозолей (дымов) соблюдением правил радиодисциплины и радиообмена и сохранением прежнего режима деятельности при смене подразделений и их подготовке к выполнению новой боевой задачи окрашиванием вооружения и техники под фон окружающей местности строжайшим выполнением требований маскировочной дисциплины своевременным выявлением и устранением демаскирующих признаков Тактическая маскировка должна быть активной непрерывной убедительной постоянно обновляться и видоизменяться разнообразной

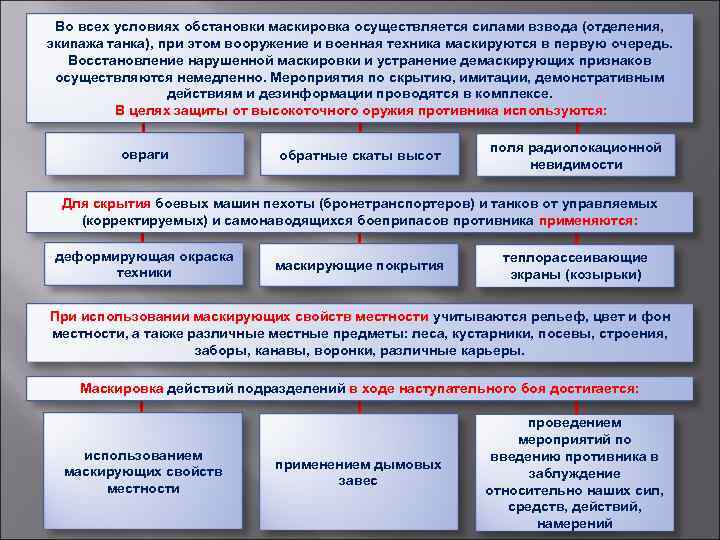

Во всех условиях обстановки маскировка осуществляется силами взвода (отделения, экипажа танка), при этом вооружение и военная техника маскируются в первую очередь. Восстановление нарушенной маскировки и устранение демаскирующих признаков осуществляются немедленно. Мероприятия по скрытию, имитации, демонстративным действиям и дезинформации проводятся в комплексе. В целях защиты от высокоточного оружия противника используются: овраги обратные скаты высот поля радиолокационной невидимости Для скрытия боевых машин пехоты (бронетранспортеров) и танков от управляемых (корректируемых) и самонаводящихся боеприпасов противника применяются: деформирующая окраска техники маскирующие покрытия теплорассеивающие экраны (козырьки) При использовании маскирующих свойств местности учитываются рельеф, цвет и фон местности, а также различные местные предметы: леса, кустарники, посевы, строения, заборы, канавы, воронки, различные карьеры. Маскировка действий подразделений в ходе наступательного боя достигается: использованием маскирующих свойств местности применением дымовых завес проведением мероприятий по введению противника в заблуждение относительно наших сил, средств, действий, намерений

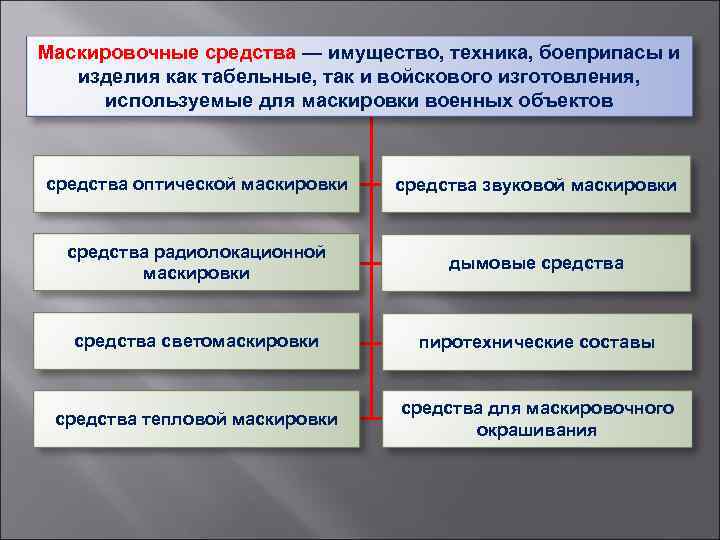

Маскировочные средства — имущество, техника, боеприпасы и изделия как табельные, так и войскового изготовления, используемые для маскировки военных объектов средства оптической маскировки средства звуковой маскировки средства радиолокационной маскировки дымовые средства светомаскировки пиротехнические составы средства тепловой маскировки средства для маскировочного окрашивания

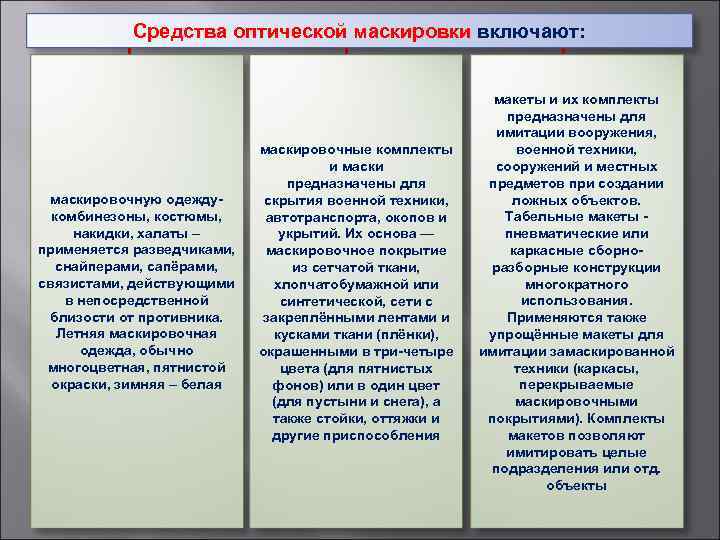

Средства оптической маскировки включают: маскировочную одеждукомбинезоны, костюмы, накидки, халаты – применяется разведчиками, снайперами, сапёрами, связистами, действующими в непосредственной близости от противника. Летняя маскировочная одежда, обычно многоцветная, пятнистой окраски, зимняя – белая маскировочные комплекты и маски предназначены для скрытия военной техники, автотранспорта, окопов и укрытий. Их основа — маскировочное покрытие из сетчатой ткани, хлопчатобумажной или синтетической, сети с закреплёнными лентами и кусками ткани (плёнки), окрашенными в три-четыре цвета (для пятнистых фонов) или в один цвет (для пустыни и снега), а также стойки, оттяжки и другие приспособления макеты и их комплекты предназначены для имитации вооружения, военной техники, сооружений и местных предметов при создании ложных объектов. Табельные макеты пневматические или каркасные сборноразборные конструкции многократного использования. Применяются также упрощённые макеты для имитации замаскированной техники (каркасы, перекрываемые маскировочными покрытиями). Комплекты макетов позволяют имитировать целые подразделения или отд. объекты

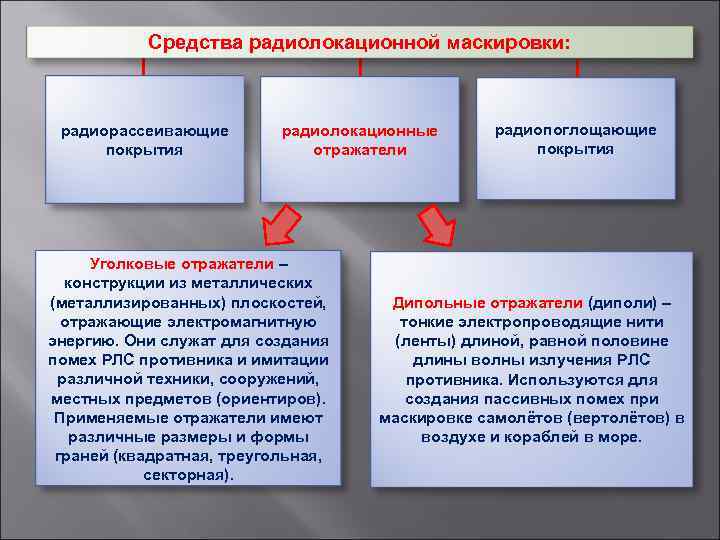

Средства радиолокационной маскировки: радиорассеивающие покрытия радиолокационные отражатели Уголковые отражатели – конструкции из металлических (металлизированных) плоскостей, отражающие электромагнитную энергию. Они служат для создания помех РЛС противника и имитации различной техники, сооружений, местных предметов (ориентиров). Применяемые отражатели имеют различные размеры и формы граней (квадратная, треугольная, секторная). радиопоглощающие покрытия Дипольные отражатели (диполи) – тонкие электропроводящие нити (ленты) длиной, равной половине длины волны излучения РЛС противника. Используются для создания пассивных помех при маскировке самолётов (вертолётов) в воздухе и кораблей в море.

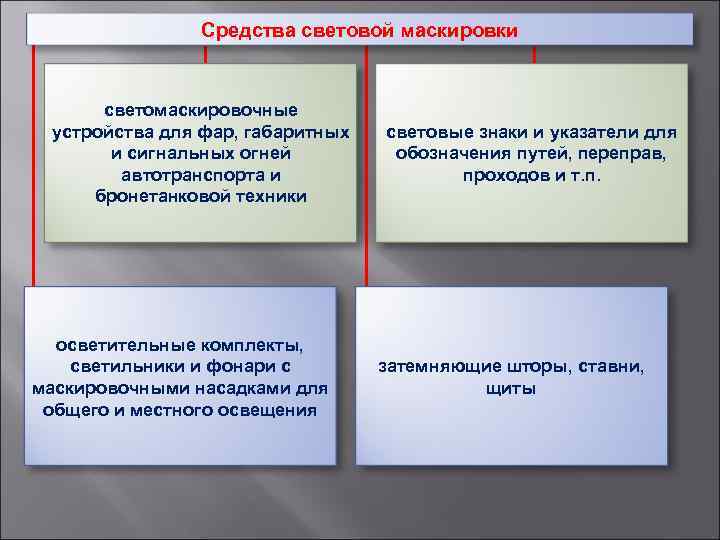

Средства световой маскировки светомаскировочные устройства для фар, габаритных и сигнальных огней автотранспорта и бронетанковой техники осветительные комплекты, светильники и фонари с маскировочными насадками для общего и местного освещения световые знаки и указатели для обозначения путей, переправ, проходов и т. п. затемняющие шторы, ставни, щиты

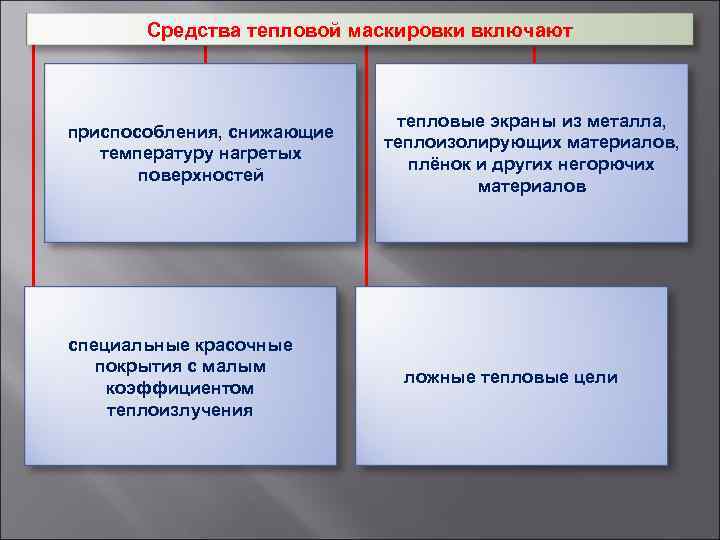

Средства тепловой маскировки включают приспособления, снижающие температуру нагретых поверхностей специальные красочные покрытия с малым коэффициентом теплоизлучения тепловые экраны из металла, теплоизолирующих материалов, плёнок и других негорючих материалов ложные тепловые цели
Средства звуковой маскировки — звуковещательные установки для скрытия звуковых демаскирующих признаков передвижения войск и инженерных работ, а также для воспроизведения шумов, имитирующих деятельность войск (работа двигателей, движение военной техники и т. п. ). К ним же относятся различные приспособления войскового изготовления для снижения силы звуков (глушители, звуковые фильтры и т. п. ).

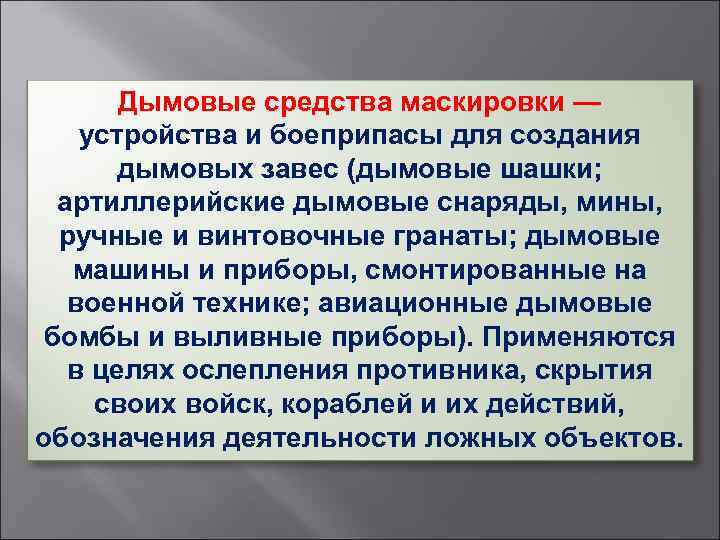

Дымовые средства маскировки — устройства и боеприпасы для создания дымовых завес (дымовые шашки; артиллерийские дымовые снаряды, мины, ручные и винтовочные гранаты; дымовые машины и приборы, смонтированные на военной технике; авиационные дымовые бомбы и выливные приборы). Применяются в целях ослепления противника, скрытия своих войск, кораблей и их действий, обозначения деятельности ложных объектов.

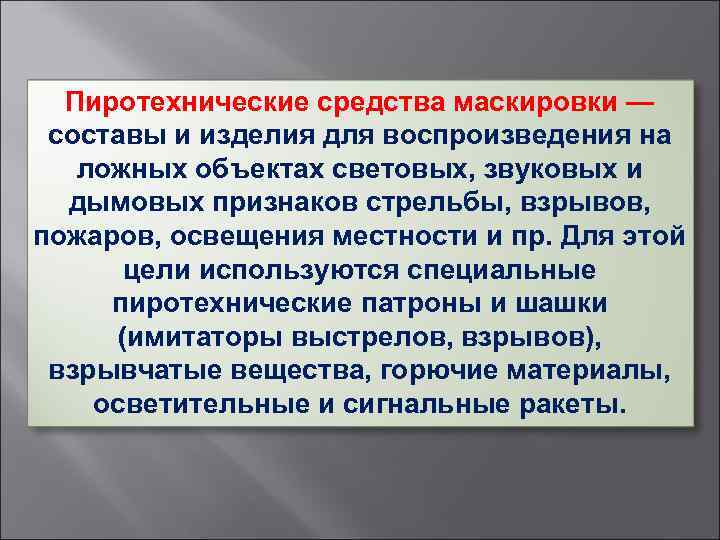

Пиротехнические средства маскировки — составы и изделия для воспроизведения на ложных объектах световых, звуковых и дымовых признаков стрельбы, взрывов, пожаров, освещения местности и пр. Для этой цели используются специальные пиротехнические патроны и шашки (имитаторы выстрелов, взрывов), взрывчатые вещества, горючие материалы, осветительные и сигнальные ракеты.

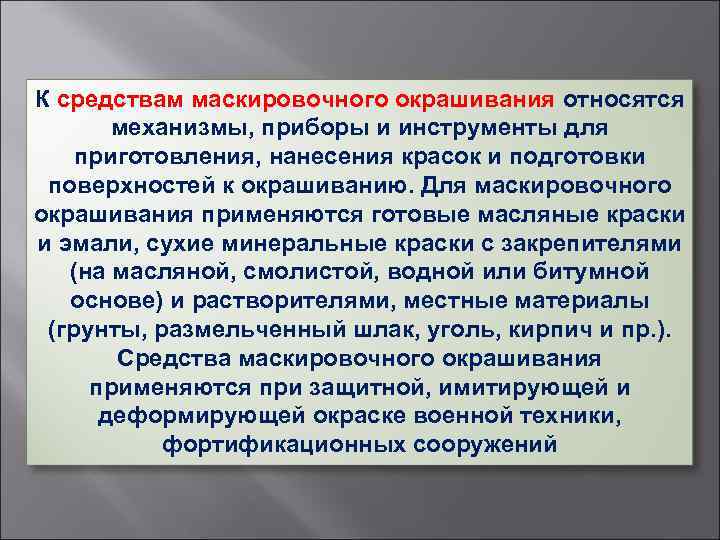

К средствам маскировочного окрашивания относятся механизмы, приборы и инструменты для приготовления, нанесения красок и подготовки поверхностей к окрашиванию. Для маскировочного окрашивания применяются готовые масляные краски и эмали, сухие минеральные краски с закрепителями (на масляной, смолистой, водной или битумной основе) и растворителями, местные материалы (грунты, размельченный шлак, уголь, кирпич и пр. ). Средства маскировочного окрашивания применяются при защитной, имитирующей и деформирующей окраске военной техники, фортификационных сооружений
