Учебный курс «Сетевые технологии» Сетевая модель OSI. Задачи уровня MAC. Задачи уровня LLC. 1

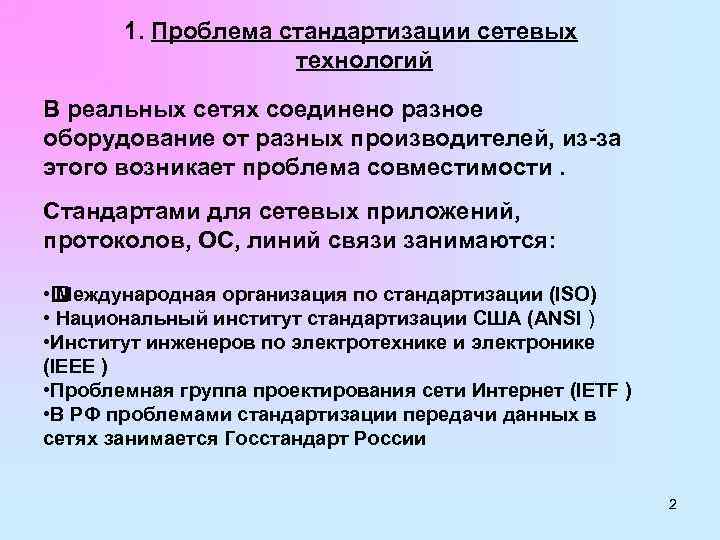

1. Проблема стандартизации сетевых технологий В реальных сетях соединено разное оборудование от разных производителей, из-за этого возникает проблема совместимости. Стандартами для сетевых приложений, протоколов, ОС, линий связи занимаются: • Международная организация по стандартизации (ISO) • Национальный институт стандартизации США (ANSI ) • Институт инженеров по электротехнике и электронике (IEEE ) • Проблемная группа проектирования сети Интернет (IETF ) • В РФ проблемами стандартизации передачи данных в сетях занимается Госстандарт России 2

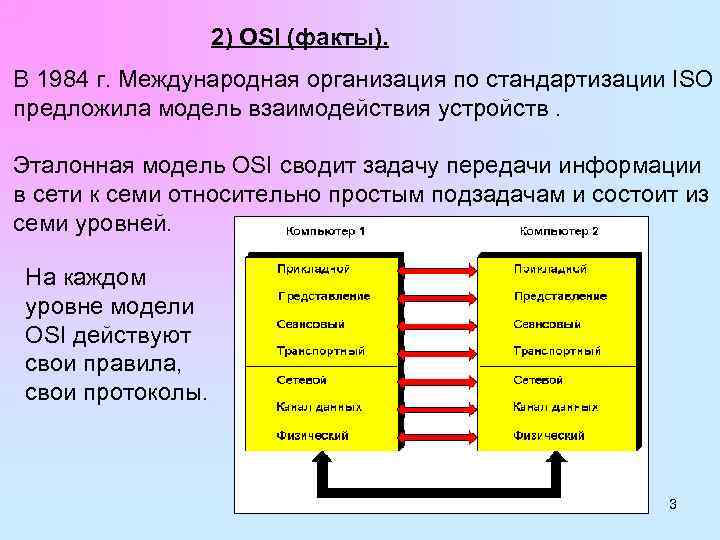

2) OSI (факты). В 1984 г. Международная организация по стандартизации ISO предложила модель взаимодействия устройств. Эталонная модель OSI сводит задачу передачи информации в сети к семи относительно простым подзадачам и состоит из семи уровней. На каждом уровне модели OSI действуют свои правила, свои протоколы. 3

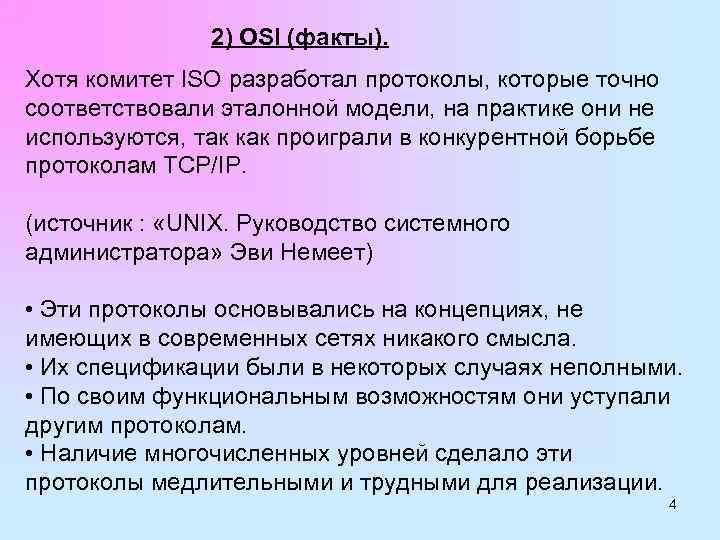

2) OSI (факты). Хотя комитет ISO разработал протоколы, которые точно соответствовали эталонной модели, на практике они не используются, так как проиграли в конкурентной борьбе протоколам TCP/IP. (источник : «UNIX. Руководство системного администратора» Эви Немеет) • Эти протоколы основывались на концепциях, не имеющих в современных сетях никакого смысла. • Их спецификации были в некоторых случаях неполными. • По своим функциональным возможностям они уступали другим протоколам. • Наличие многочисленных уровней сделало эти протоколы медлительными и трудными для реализации. 4

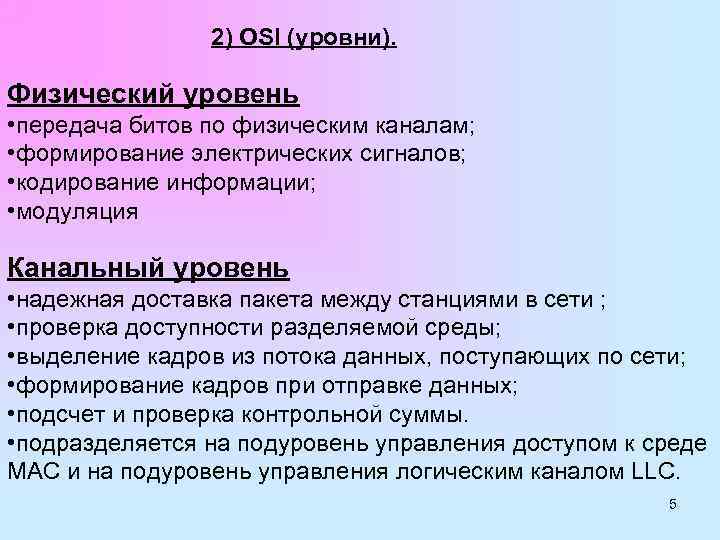

2) OSI (уровни). Физический уровень • передача битов по физическим каналам; • формирование электрических сигналов; • кодирование информации; • модуляция Канальный уровень • надежная доставка пакета между станциями в сети ; • проверка доступности разделяемой среды; • выделение кадров из потока данных, поступающих по сети; • формирование кадров при отправке данных; • подсчет и проверка контрольной суммы. • подразделяется на подуровень управления доступом к среде MAC и на подуровень управления логическим каналом LLC. 5
2) OSI (уровни). Сетевой уровень — доставка пакета: • между любыми двумя узлами сети с произвольной топологией • между любыми двумя сетями в составной сети; Транспортный уровень — обеспечение доставки информации с требуемым качеством между любыми узлами сети: • разбивка сообщения сеансового уровня на пакеты , их нумерация; • буферизация принимаемых пакетов; • упорядочивание прибывающих пакетов; • адресация прикладных процессов; • управление потоком. 6

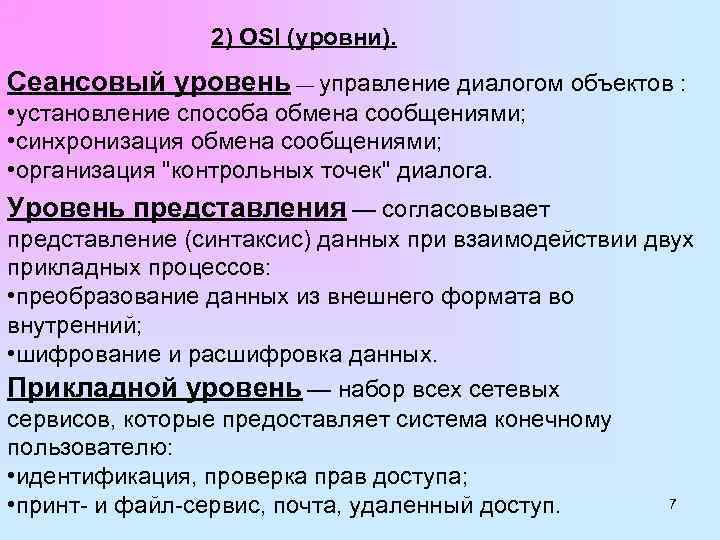

2) OSI (уровни). Сеансовый уровень — управление диалогом объектов : • установление способа обмена сообщениями; • синхронизация обмена сообщениями; • организация "контрольных точек" диалога. Уровень представления — согласовывает представление (синтаксис) данных при взаимодействии двух прикладных процессов: • преобразование данных из внешнего формата во внутренний; • шифрование и расшифровка данных. Прикладной уровень — набор всех сетевых сервисов, которые предоставляет система конечному пользователю: • идентификация, проверка прав доступа; 7 • принт- и файл-сервис, почта, удаленный доступ.

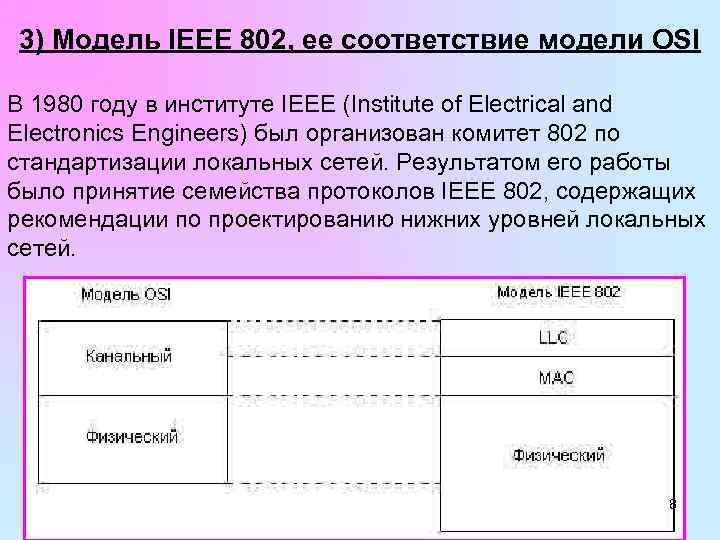

3) Модель IEEE 802, ее соответствие модели OSI В 1980 году в институте IEEE (Institute of Electrical and Electronics Engineers) был организован комитет 802 по стандартизации локальных сетей. Результатом его работы было принятие семейства протоколов IEEE 802, содержащих рекомендации по проектированию нижних уровней локальных сетей. 8

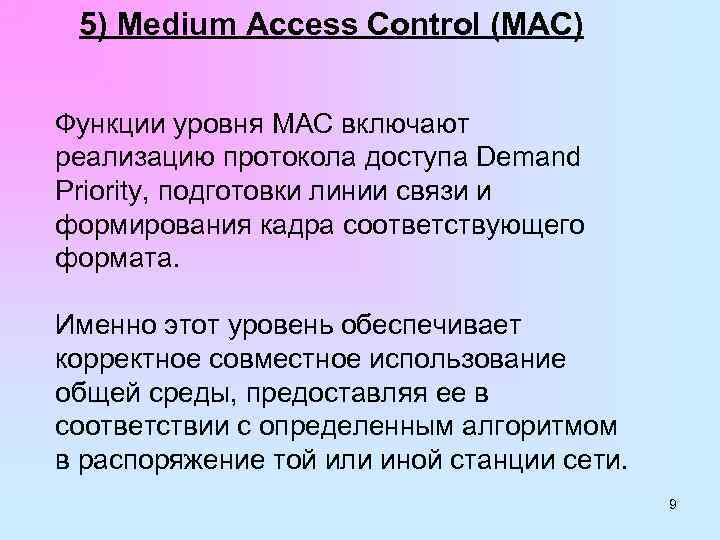

5) Medium Access Control (MAC) Функции уровня МАС включают реализацию протокола доступа Demand Priority, подготовки линии связи и формирования кадра соответствующего формата. Именно этот уровень обеспечивает корректное совместное использование общей среды, предоставляя ее в соответствии с определенным алгоритмом в распоряжение той или иной станции сети. 9

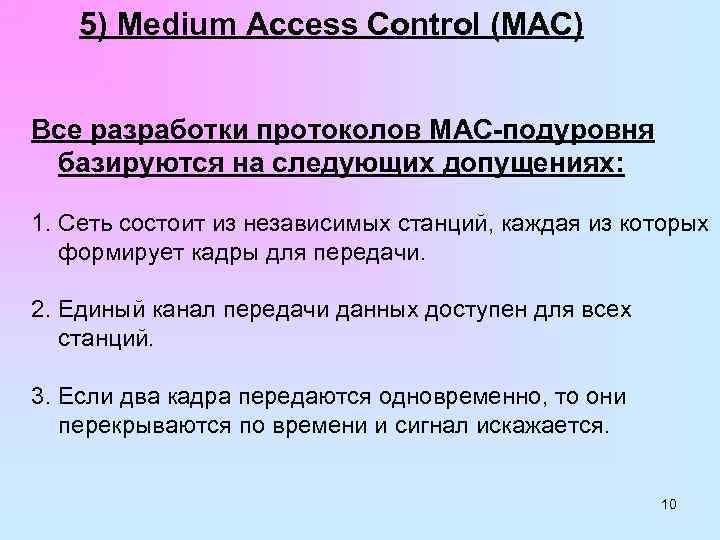

5) Medium Access Control (MAC) Все разработки протоколов MAC-подуровня базируются на следующих допущениях: 1. Сеть состоит из независимых станций, каждая из которых формирует кадры для передачи. 2. Единый канал передачи данных доступен для всех станций. 3. Если два кадра передаются одновременно, то они перекрываются по времени и сигнал искажается. 10

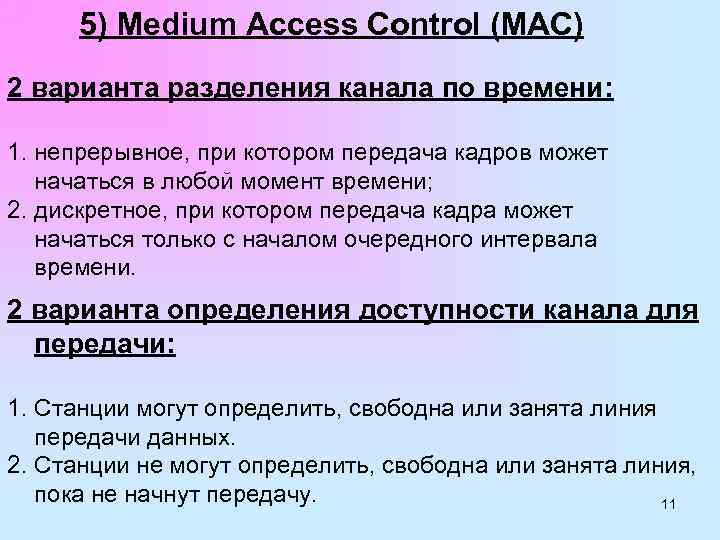

5) Medium Access Control (MAC) 2 варианта разделения канала по времени: 1. непрерывное, при котором передача кадров может начаться в любой момент времени; 2. дискретное, при котором передача кадра может начаться только с началом очередного интервала времени. 2 варианта определения доступности канала для передачи: 1. Станции могут определить, свободна или занята линия передачи данных. 2. Станции не могут определить, свободна или занята линия, пока не начнут передачу. 11

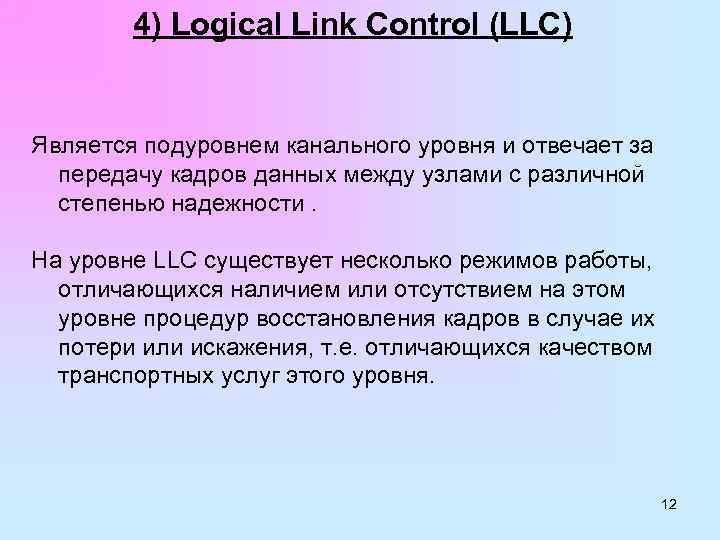

4) Logical Link Control (LLC) Является подуровнем канального уровня и отвечает за передачу кадров данных между узлами с различной степенью надежности. На уровне LLC существует несколько режимов работы, отличающихся наличием или отсутствием на этом уровне процедур восстановления кадров в случае их потери или искажения, т. е. отличающихся качеством транспортных услуг этого уровня. 12
4) Logical Link Control (LLC) 3 основных варианта служб: 1. Служба доставки кадров без подтверждений, без установления соединения. 2. Служба доставки кадров с подтверждениями, без установления соединения. 3. Служба доставки кадров с подтверждениями, с установлением соединения. 13

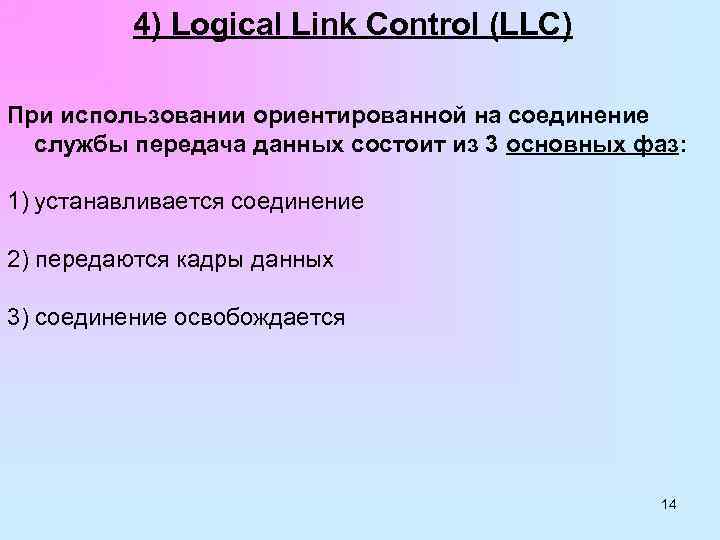

4) Logical Link Control (LLC) При использовании ориентированной на соединение службы передача данных состоит из 3 основных фаз: 1) устанавливается соединение 2) передаются кадры данных 3) соединение освобождается 14
