Учебный курс Основы технологии локальных сетей Лекция 8 Управление обменом

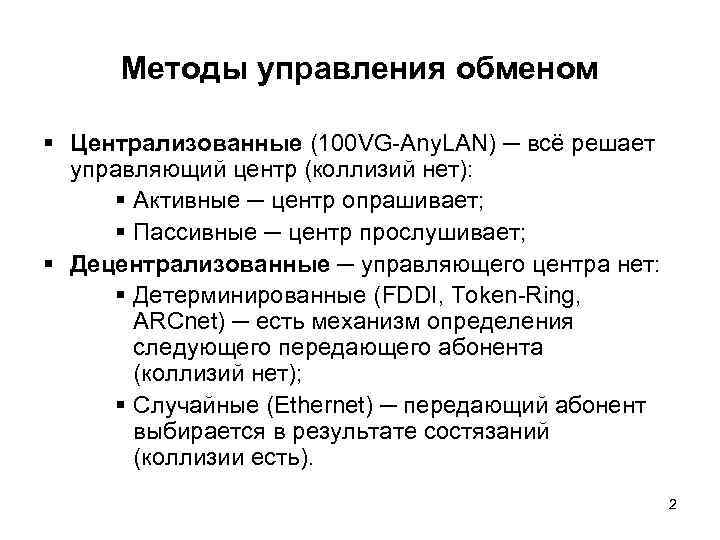

Методы управления обменом § Централизованные (100 VG-Any. LAN) ─ всё решает управляющий центр (коллизий нет): § Активные ─ центр опрашивает; § Пассивные ─ центр прослушивает; § Децентрализованные ─ управляющего центра нет: § Детерминированные (FDDI, Token-Ring, ARCnet) ─ есть механизм определения следующего передающего абонента (коллизий нет); § Случайные (Ethernet) ─ передающий абонент выбирается в результате состязаний (коллизии есть). 2

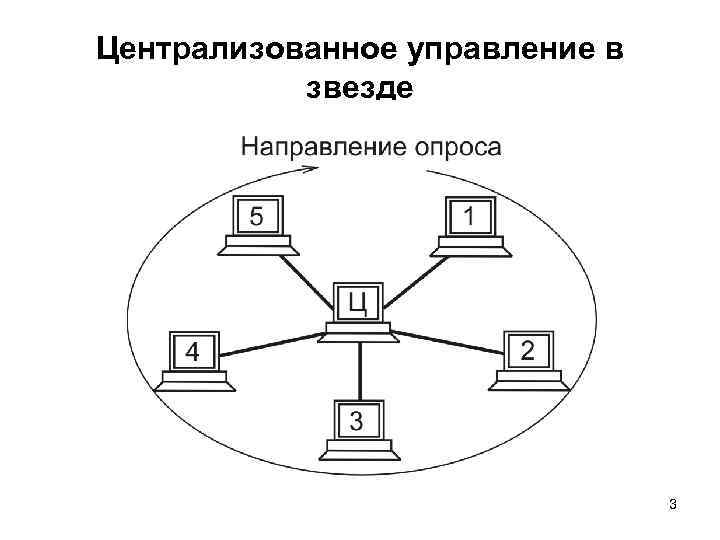

Централизованное управление в звезде 3

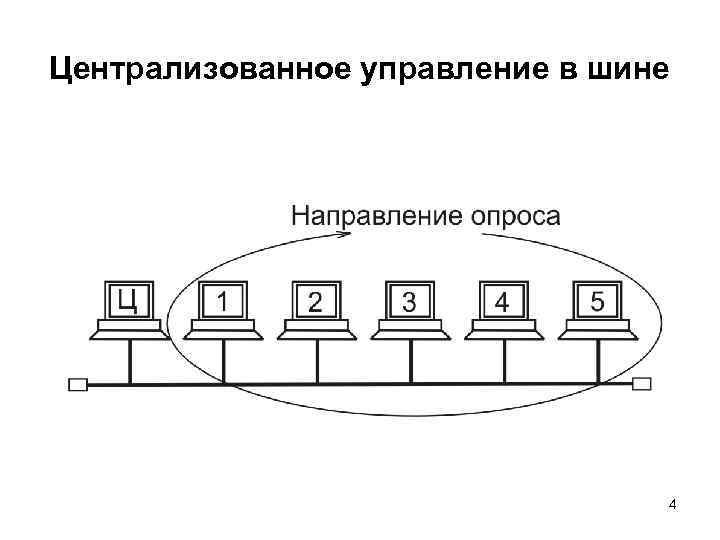

Централизованное управление в шине 4

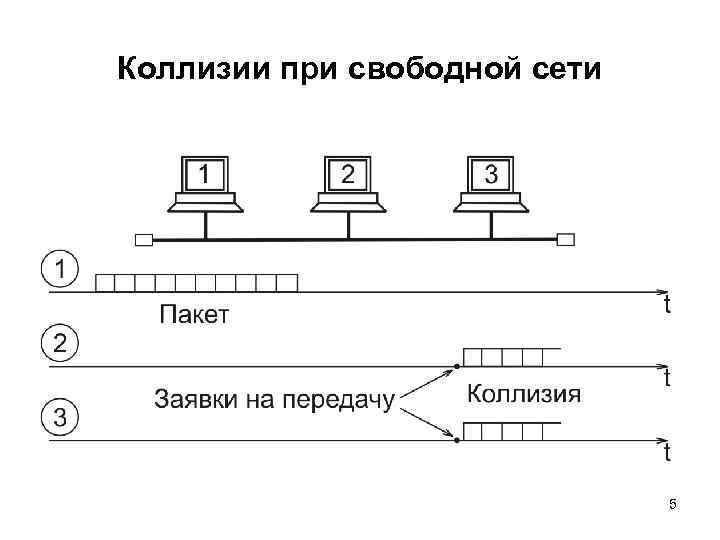

Коллизии при свободной сети 5

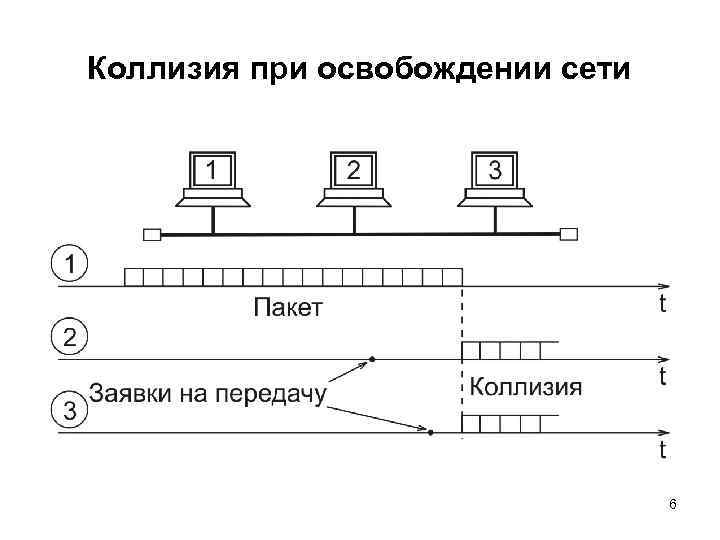

Коллизия при освобождении сети 6

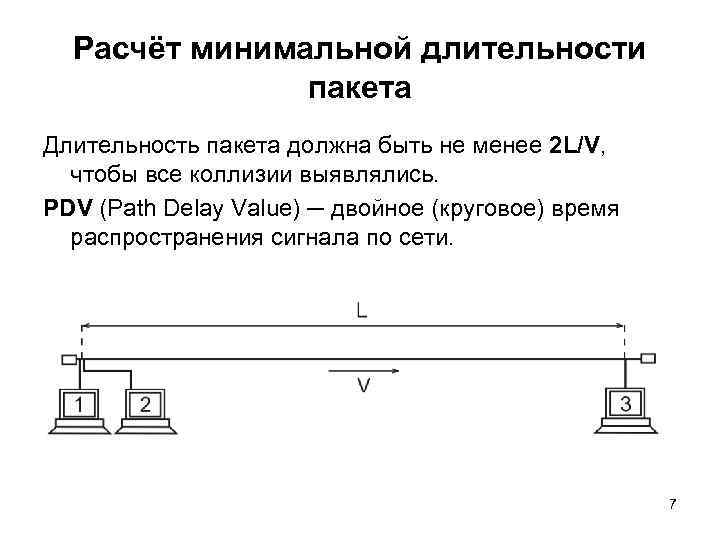

Расчёт минимальной длительности пакета Длительность пакета должна быть не менее 2 L/V, чтобы все коллизии выявлялись. PDV (Path Delay Value) ─ двойное (круговое) время распространения сигнала по сети. 7

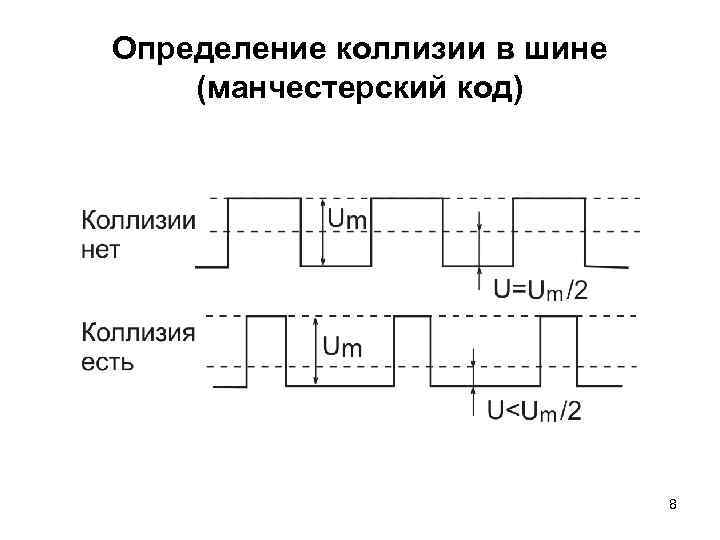

Определение коллизии в шине (манчестерский код) 8

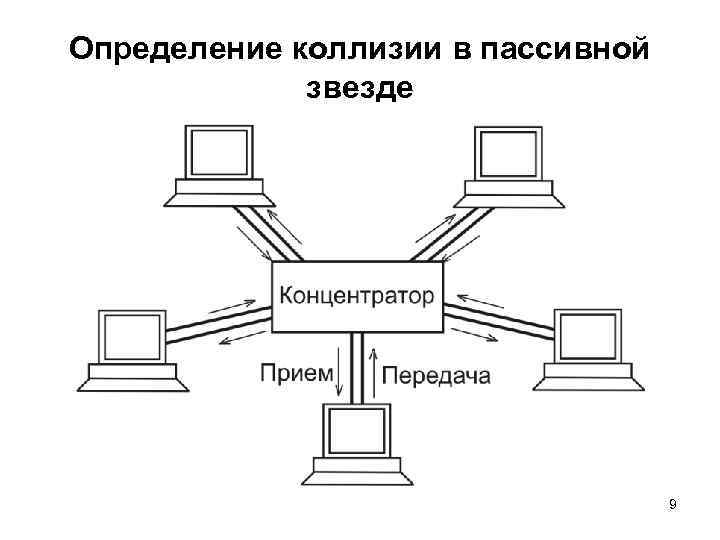

Определение коллизии в пассивной звезде 9

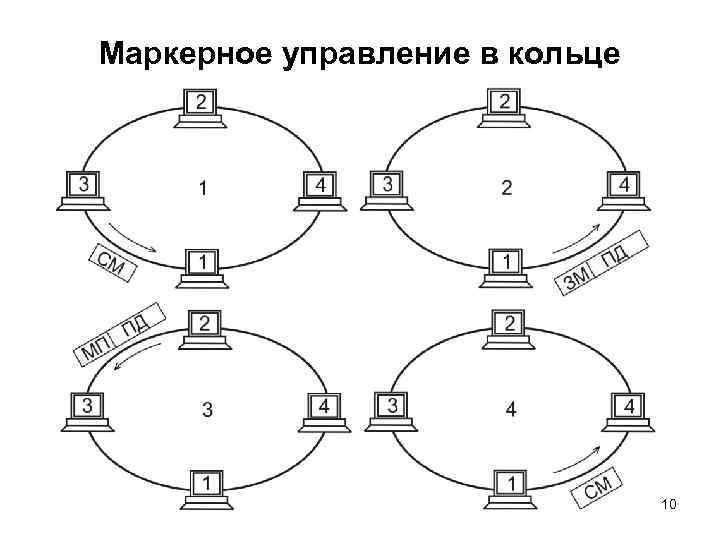

Маркерное управление в кольце 10

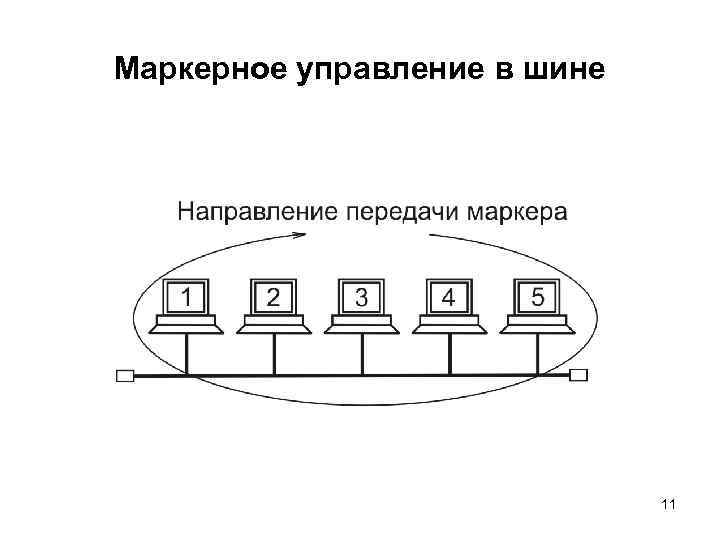

Маркерное управление в шине 11
