Учебный курс Основы технологии локальных сетей Лекция 6 Основные коды в локальных сетях

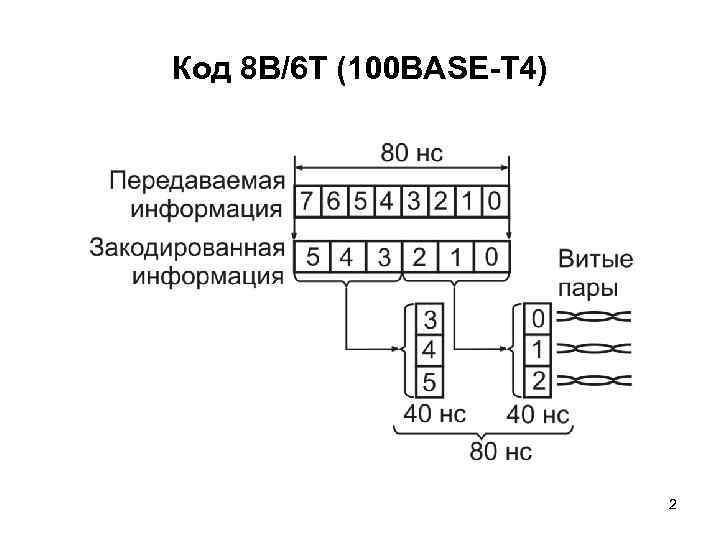

Код 8 В/6 Т (100 BASE-T 4) 2

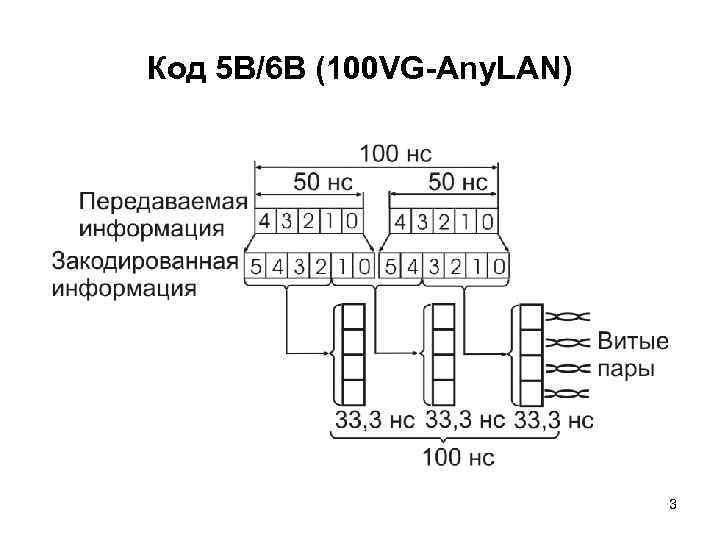

Код 5 В/6 В (100 VG-Any. LAN) 3

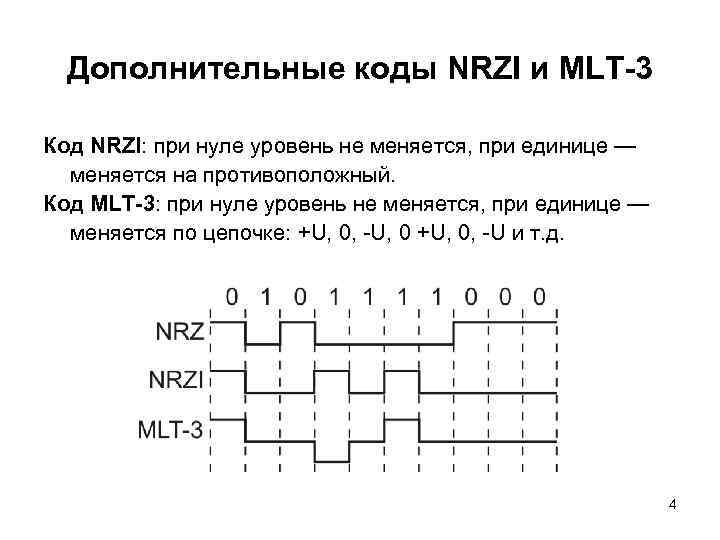

Дополнительные коды NRZI и MLT-3 Код NRZI: при нуле уровень не меняется, при единице — меняется на противоположный. Код MLT-3: при нуле уровень не меняется, при единице — меняется по цепочке: +U, 0, -U, 0 +U, 0, -U и т. д. 4

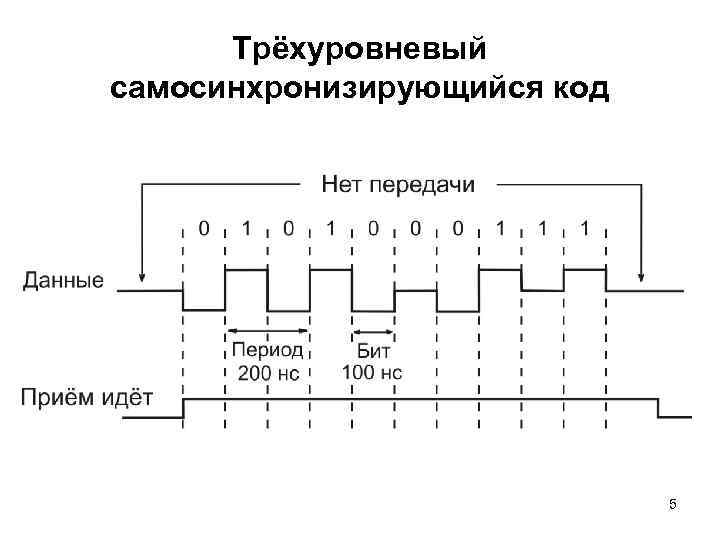

Трёхуровневый самосинхронизирующийся код 5

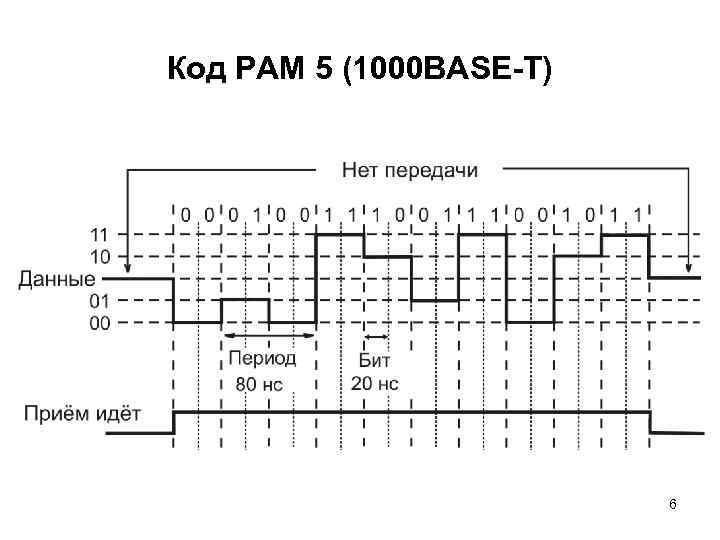

Код PAM 5 (1000 BASE-T) 6

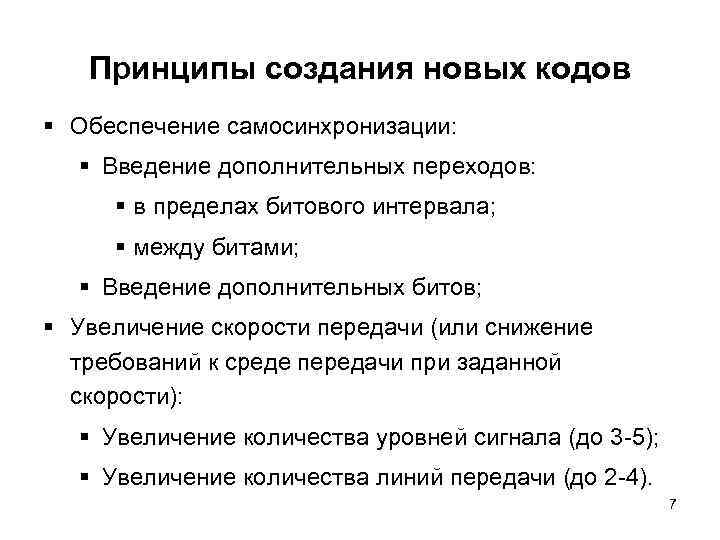

Принципы создания новых кодов § Обеспечение самосинхронизации: § Введение дополнительных переходов: § в пределах битового интервала; § между битами; § Введение дополнительных битов; § Увеличение скорости передачи (или снижение требований к среде передачи при заданной скорости): § Увеличение количества уровней сигнала (до 3 -5); § Увеличение количества линий передачи (до 2 -4). 7

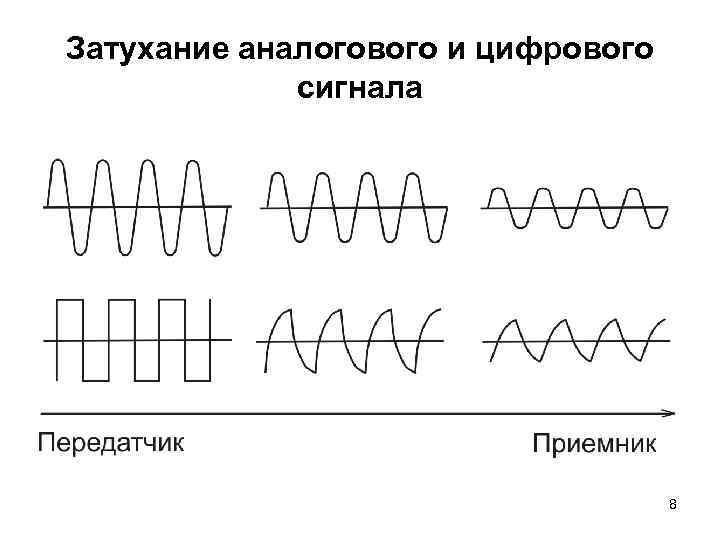

Затухание аналогового и цифрового сигнала 8

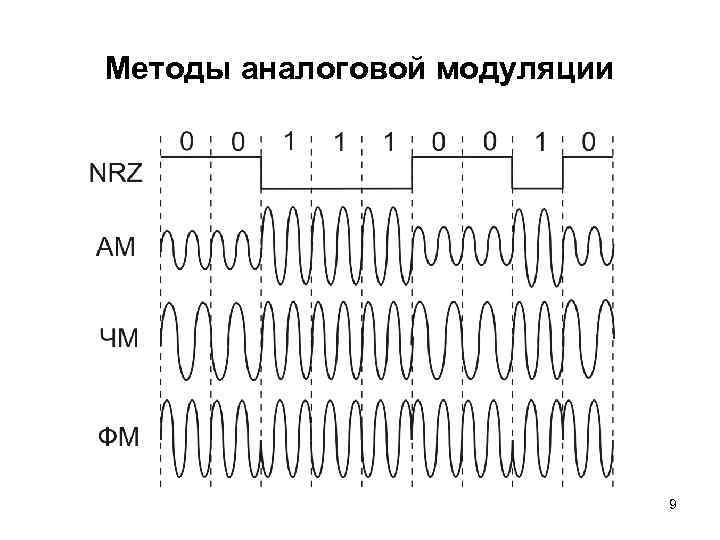

Методы аналоговой модуляции 9
