Учебный курс Основы технологии локальных сетей Лекция 5 Кодирование информации в локальных сетях кандидат технических наук, доцент Новиков Юрий Витальевич

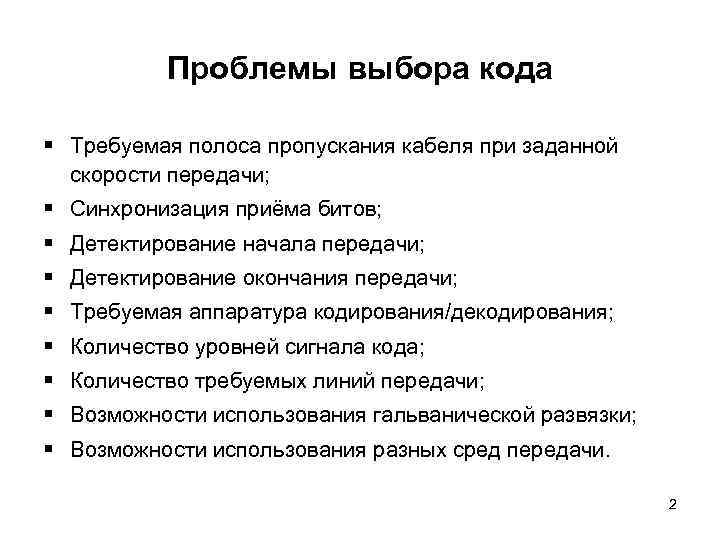

Проблемы выбора кода § Требуемая полоса пропускания кабеля при заданной скорости передачи; § Синхронизация приёма битов; § Детектирование начала передачи; § Детектирование окончания передачи; § Требуемая аппаратура кодирования/декодирования; § Количество уровней сигнала кода; § Количество требуемых линий передачи; § Возможности использования гальванической развязки; § Возможности использования разных сред передачи. 2
Стандартные коды локальных сетей 3

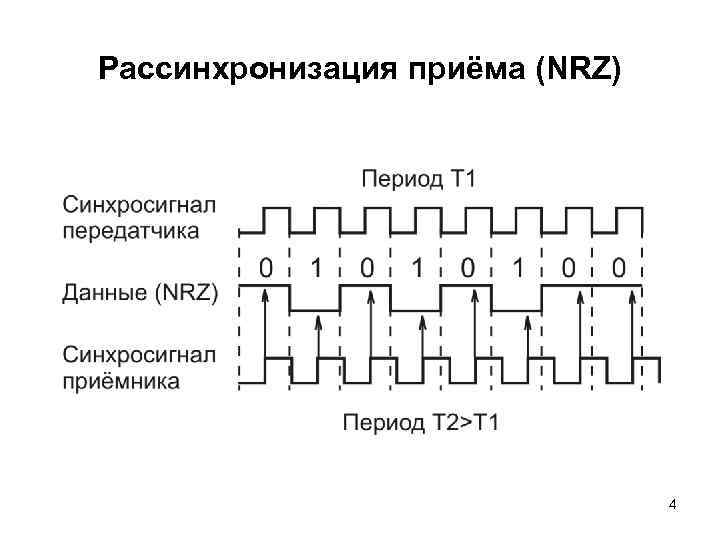

Рассинхронизация приёма (NRZ) 4

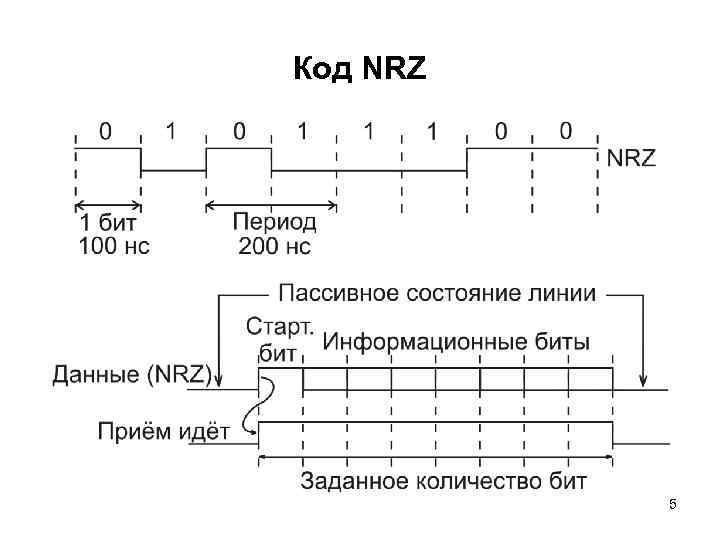

Код NRZ 5

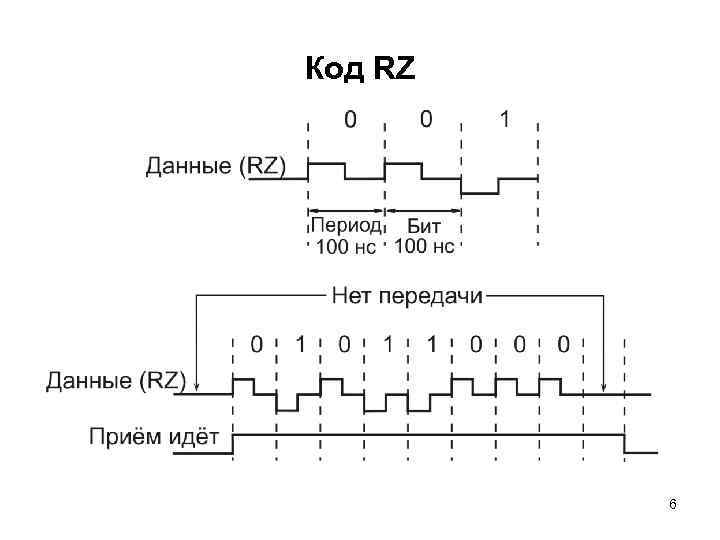

Код RZ 6

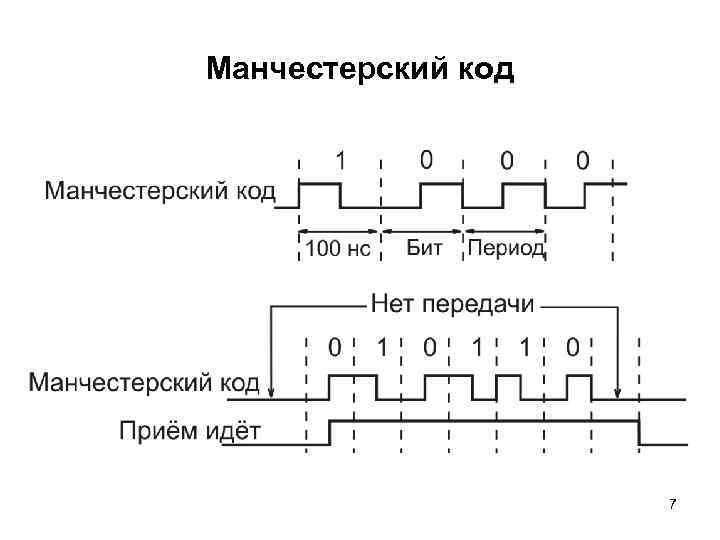

Манчестерский код 7

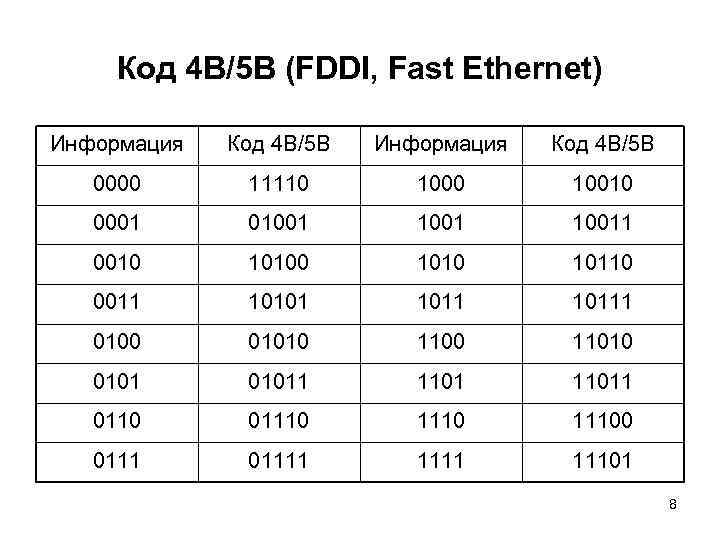

Код 4 В/5 В (FDDI, Fast Ethernet) Информация Код 4 В/5 В 0000 11110 10010 0001 010011 0010 1010 10110 0011 10101 10111 0100 01010 11010 01011 11011 0110 011100 01111 11101 8
