Учебные вопросы: 1. Виды боевых документов, их предназначение, классификация и требования, предъявляемые к ним. 2. Правила разработки и оформления боевых графических и текстовых документов.
Боевые документы, их предназначение, классификация и требования, предъявляемые к ним. 2

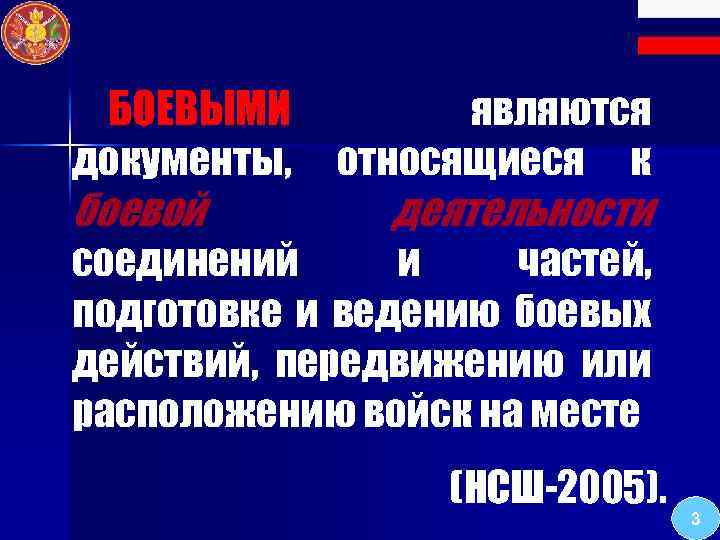

БОЕВЫМИ являются документы, относящиеся к боевой деятельности соединений и частей, подготовке и ведению боевых действий, передвижению или расположению войск на месте (НСШ 2005). 3
Классификация боевых документов По назначению и содержанию Документы планирующие и директивные по управлению войсками (решения, планы, боевые приказы и распоряжения, распоряжения по видам обеспечения) Отчетно информационные документы (донесения, сводки, отчеты, журналы боевых действий, отчетные карты и схемы) Справочные документы (различные расчеты, ведомости, таблицы, схемы, справки и описания) По форме исполнения Текстовые Графические Табличные Все они изготавливаются вручную или с помощью технических средств на бумаге, кальке, топографических или специальных картах, микродиапозитивах, микроплёнках, фотоснимках, фотограммах, а также могут фиксироваться на промежуточных носителях (перфолентах, магнитных дисках, лентах и т. п. ). По категории срочности «Монолит» «Воздух» «Ракета» «Самолет» «Обыкновенная» 4

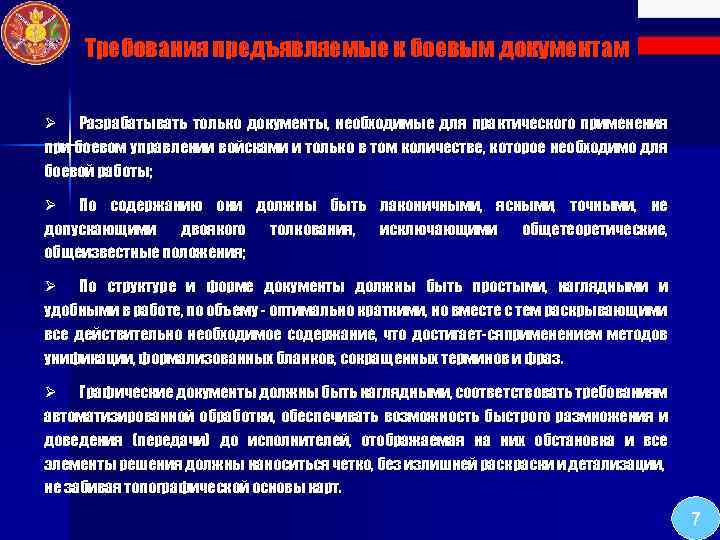

Требования предъявляемые к боевым документам Ø Разрабатывать только документы, необходимые для практического применения при боевом управлении войсками и только в том количестве, которое необходимо для боевой работы; Ø По содержанию они должны быть лаконичными, ясными, точными, не допускающими двоякого толкования, исключающими общетеоретические, общеизвестные положения; Ø По структуре и форме документы должны быть простыми, наглядными и удобными в работе, по объему оптимально краткими, но вместе с тем раскрывающими все действительно необходимое содержание, что достигает ся применением методов унификации, формализованных бланков, сокращенных терминов и фраз. Ø Графические документы должны быть наглядными, соответствовать требованиям автоматизированной обработки, обеспечивать возможность быстрого размножения и доведения (передачи) до исполнителей, отображаемая на них обстановка и все элементы решения должны наноситься четко, без излишней раски и детализации, не забивая топографической основы карт. 7

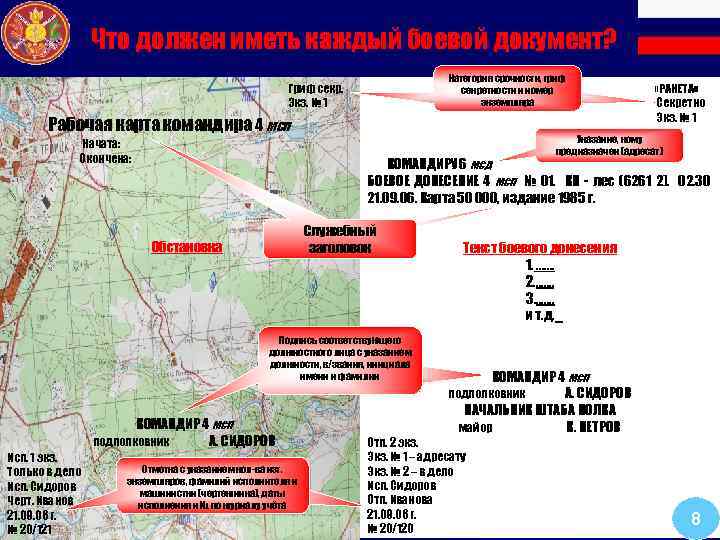

Что должен иметь каждый боевой документ? Категория срочности, гриф Гриф секретности и номер экземпляра Гриф секр. Экз. № 1 Рабочая карта командира 4 мсп Начата: Окончена: Указание, кому предназначен (адресат) КОМАНДИРУ 6 мсд БОЕВОЕ ДОНЕСЕНИЕ 4 мсп № 01. КП лес (6261 2). 02. 30 21. 09. 06. Карта 50 000, издание 1985 г. Служебный заголовок Обстановка Подпись соответствующего Гриф секретности и номер должностного лица с указанием экземпляра должности, в/звания, инициала имени и фамилии КОМАНДИР 4 мсп подполковник А. СИДОРОВ Исп. 1 экз. Только в дело Исп. Сидоров Черт. Иванов 21. 09. 06 г. № 20/121 «РАКЕТА» Секретно Экз. № 1 Отметка с указанием кол ва изг. Гриф секретности и номер экземпляров, фамилий исполнителя и экземпляра машинистки (чертежника), даты исполнения и № по журналу учёта Текст боевого донесения 1. . …… 2. ……. 3. ……. и т. д. КОМАНДИР 4 мсп подполковник А. СИДОРОВ НАЧАЛЬНИК ШТАБА ПОЛКА майор К. ПЕТРОВ Отп. 2 экз. Экз. № 1 – адресату Экз. № 2 – в дело Исп. Сидоров Отп. Иванова 21. 09. 06 г. № 20/120 8
Боевой документ, направляемый в войска или представляемый в вышестоящий штаб, кроме того должен иметь: «РАКЕТА» Гриф секр. Экз. № 1 «По учению» Категория срочности КОМАНДИРУ 6 мсд . . БОЕВОЕ ДОНЕСЕНИЕ 4 мсп № 01 КП лес (6261) . . , 18 00 21 09 06 Карта 50 000 издание 1985 г . . При необходимости расчет рассылки с наименованием адресата и отметками о времени отправки и получения документа адресатом УТВЕРЖДАЮ НАЧАЛЬНИК ШТАБА 10 мсд полковник Ю. ПАВЕЛКО Расчет рассылки распоряжения по СУВ № 06 Время, дата отправки (ознаком ления) Время, дата получения Адресат КОМАНДИР 4 мсп подполковник А. СИДОРОВ НАЧАЛЬНИК ШТАБА ПОЛКА майор К. ПЕТРОВ Отп. 2 экз. Экз. № 1 – адресату Экз. № 2 – в дело Исп. Сидоров Отп. Иванова 21. 09. 06 г. № 20/122 В дело 2 10. 20 12. 10 11. 10 12. 10 5 мсп 3 10. 25 12. 10 Роспись в ознакомл ении 1 4 мсп Текст боевого донесения № экз. 11. 20 12. 10 И т. д. Ознакомлены: Нач. РВ и А 10. 24 12. 10 Нач. ПВО 10. 30 12. 10 И т. д. НАЧАЛЬНИК ОПЕРАТИВНОГО ОТДЕЛЕНИЯ ШТАБА ДИВИЗИИ подполковник И. ИВАНОВ 9
Образец оформления карты-решения УТВЕРЖДАЮ КОМАНДИР 10 мсд генерал майор И. ИВАНОВ «___» _____ 2006 года Решение Секретно Экз. № 1 командира 4 мсп на оборону Ширина участка обороны: Глубина участка обороны: Исп. 1 экз. Только в дело Исп. Сидоров Черт. Иванов 21. 09. 01 г. № 20/122 КОМАНДИР 4 мсп подполковник С. СИДОРОВ НАЧАЛЬНИК ШТАБА ПОЛКА майор П. ПЕТРОВ Масштаб 1 : 50 000 10
Образец оформления рабочей карты Секретно Экз. № 1 РАБОЧАЯ КАРТА КОМАНДИРА 4 мсп Начата: Окончена: Исп. 1 экз. Только в дело Исп. Сидоров Черт. Иванов 21. 09. 06 г. № 20/123 КОМАНДИР 4 мсп подполковник С. СИДОРОВ Масштаб 1 : 50 000 11
Правила и методика разработки и оформления текстовых и графических боевых документов. 13

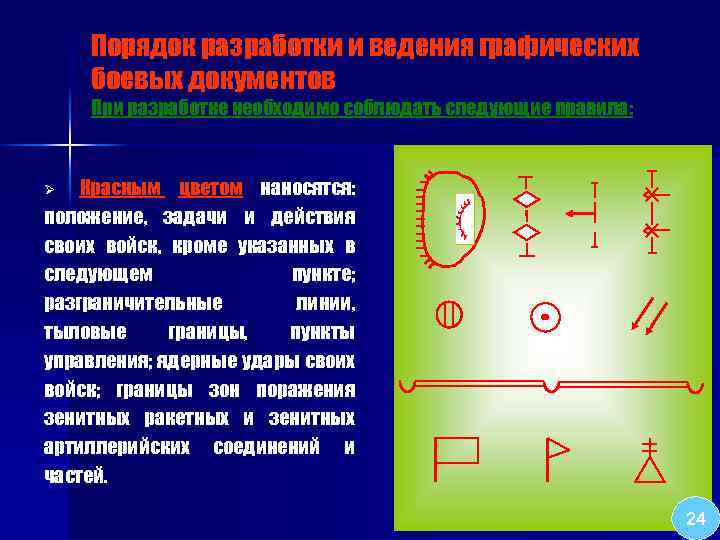

Порядок разработки и ведения графических боевых документов При разработке необходимо соблюдать следующие правила: Красным цветом наносятся: положение, задачи и действия своих войск, кроме указанных в следующем пункте; разграничительные линии, тыловые границы, пункты управления; ядерные удары своих войск; границы зон поражения зенитных ракетных и зенитных артиллерийских соединений и частей. Ø 24

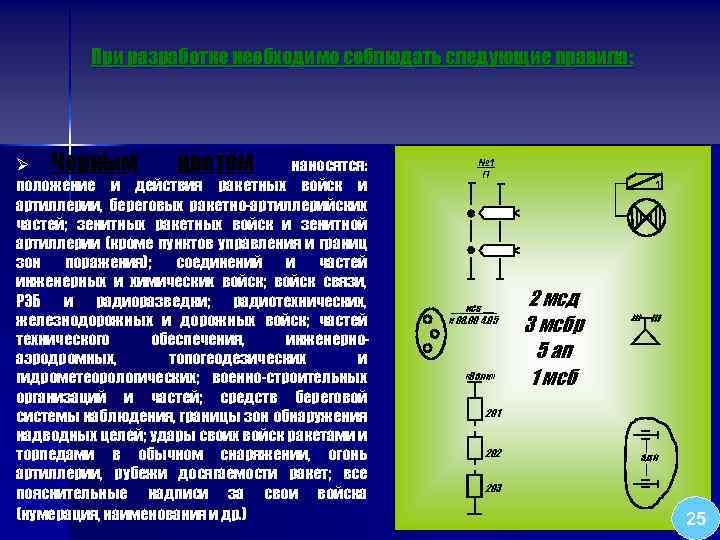

При разработке необходимо соблюдать следующие правила: Черным цветом наносятся: положение и действия ракетных войск и артиллерии, береговых ракетно артиллерийских частей; зенитных ракетных войск и зенитной артиллерии (кроме пунктов управления и границ зон поражения); соединений и частей инженерных и химических войск; войск связи, РЭБ и радиоразведки; радиотехнических, железнодорожных и дорожных войск; частей технического обеспечения, инженерно аэродромных, топогеодезических и гидрометеорологических; военно строительных организаций и частей; средств береговой системы наблюдения, границы зон обнаружения надводных целей; удары своих войск ракетами и торпедами в обычном снаряжении, огонь артиллерии, рубежи досягаемости ракет; все пояснительные надписи за свои войска (нумерация, наименования и др. ) Ø № 1 П исв к 08. 00 4. 05 «Волк» 1 2 мсд 3 мсбр 5 ап 1 мсб 201 202 адн 203 25

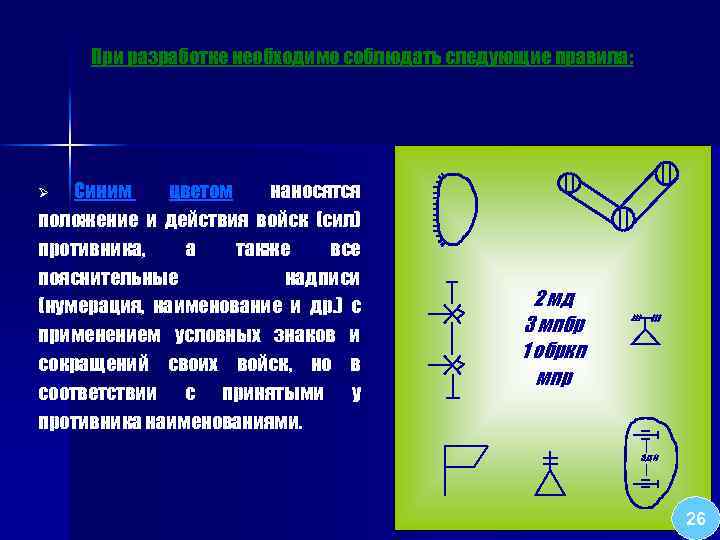

При разработке необходимо соблюдать следующие правила: Синим цветом наносятся положение и действия войск (сил) противника, а также все пояснительные надписи (нумерация, наименование и др. ) с применением условных знаков и сокращений своих войск, но в соответствии с принятыми у противника наименованиями. Ø 2 мд 3 мпбр 1 обркп мпр адн 26

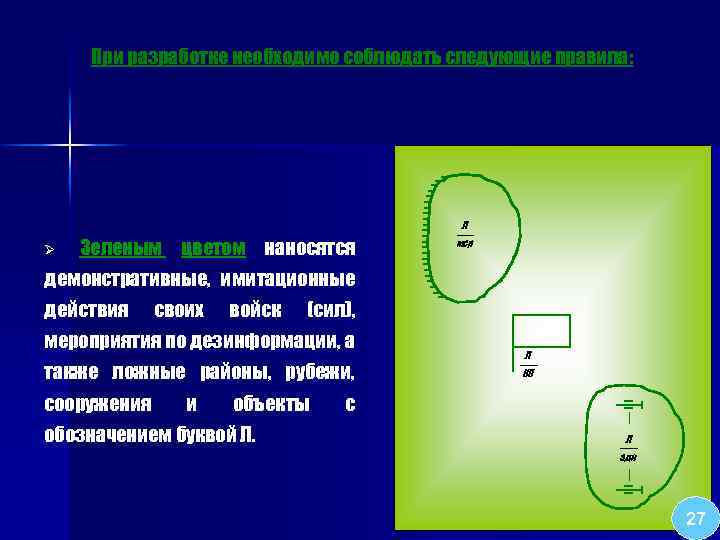

При разработке необходимо соблюдать следующие правила: Л Ø Зеленым цветом наносятся мср демонстративные, имитационные действия своих войск (сил), мероприятия по дезинформации, а также ложные районы, рубежи, сооружения и объекты обозначением буквой Л. Л КП с Л адн 27

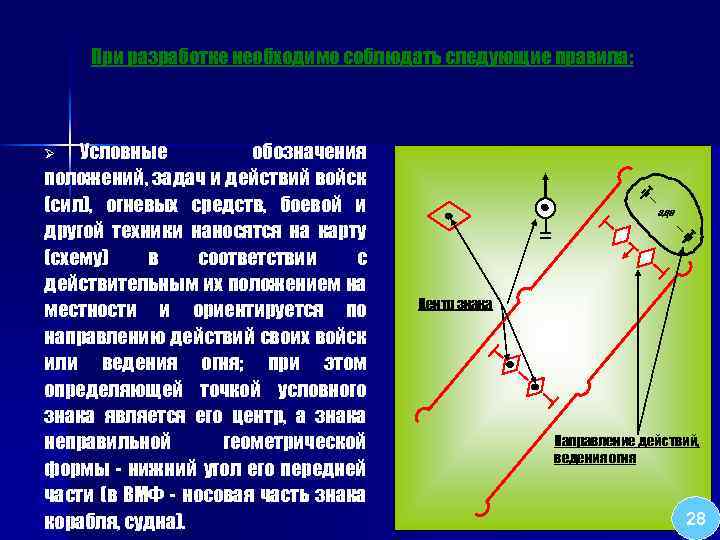

При разработке необходимо соблюдать следующие правила: Условные обозначения положений, задач и действий войск (сил), огневых средств, боевой и другой техники наносятся на карту (схему) в соответствии с действительным их положением на местности и ориентируется по направлению действий своих войск или ведения огня; при этом определяющей точкой условного знака является его центр, а знака неправильной геометрической формы нижний угол его передней части (в ВМФ носовая часть знака корабля, судна). Ø адн Центр знака Направление действий, ведения огня 28

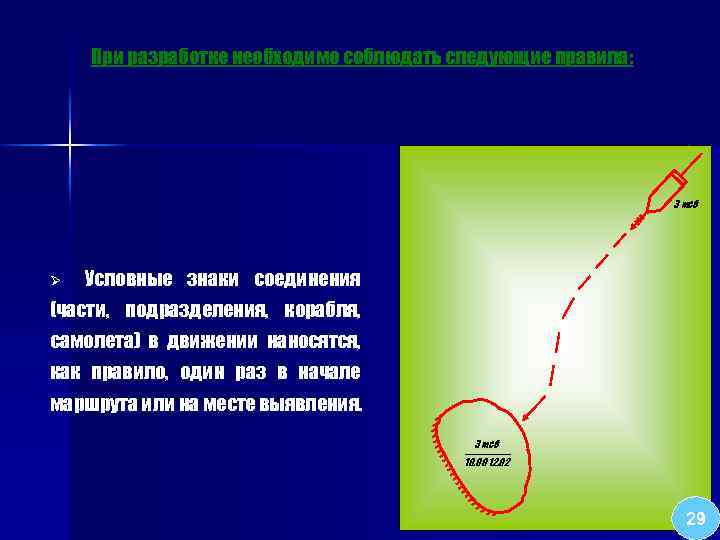

При разработке необходимо соблюдать следующие правила: 3 мсб Ø Условные знаки соединения (части, подразделения, корабля, самолета) в движении наносятся, как правило, один раз в начале маршрута или на месте выявления. 3 мсб 10. 00 12. 02 29
При разработке необходимо соблюдать следующие правила: Пункты управления наносятся на карту так, чтобы основание флагштока упиралось в точку его Ø нахождения на местности, а фигура знака располагалась при действиях войск в западном или восточном направлении в сторону тыла своих войск; при действиях в южном или северном направлении: для северных слева от вертикальной линии, для южных справа от нее. Бр мсп ОКП КП Бр ОКП мсп КП 30

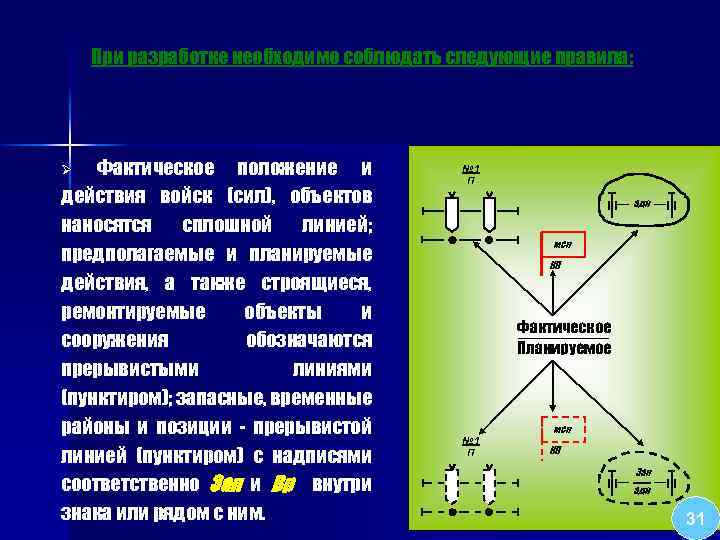

При разработке необходимо соблюдать следующие правила: Фактическое положение и действия войск (сил), объектов наносятся сплошной линией; предполагаемые и планируемые действия, а также строящиеся, ремонтируемые объекты и сооружения обозначаются прерывистыми линиями (пунктиром); запасные, временные районы и позиции прерывистой линией (пунктиром) с надписями соответственно 3 ап и Вр внутри знака или рядом с ним. Ø № 1 П адн мсп КП Фактическое Планируемое мсп № 1 П КП Зап адн 31

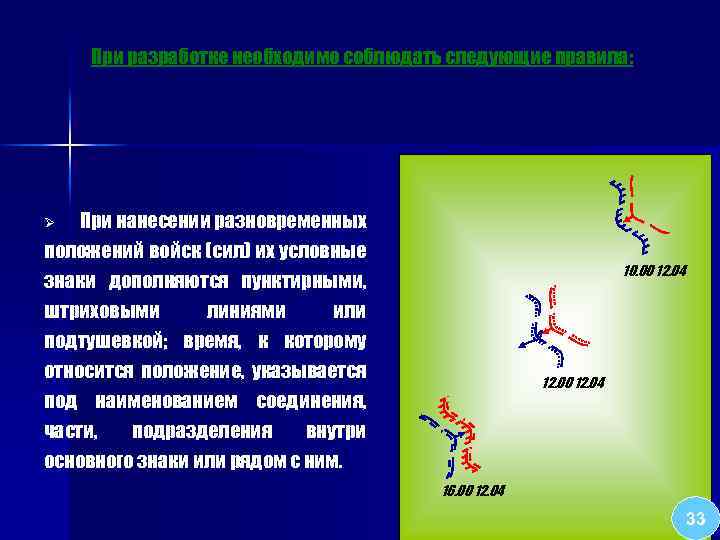

При разработке необходимо соблюдать следующие правила: При нанесении разновременных положений войск (сил) их условные Ø 10. 00 12. 04 знаки дополняются пунктирными, штриховыми линиями или подтушевкой; время, к которому относится положение, указывается 12. 00 12. 04 под наименованием соединения, части, подразделения внутри основного знаки или рядом с ним. 16. 00 12. 04 33

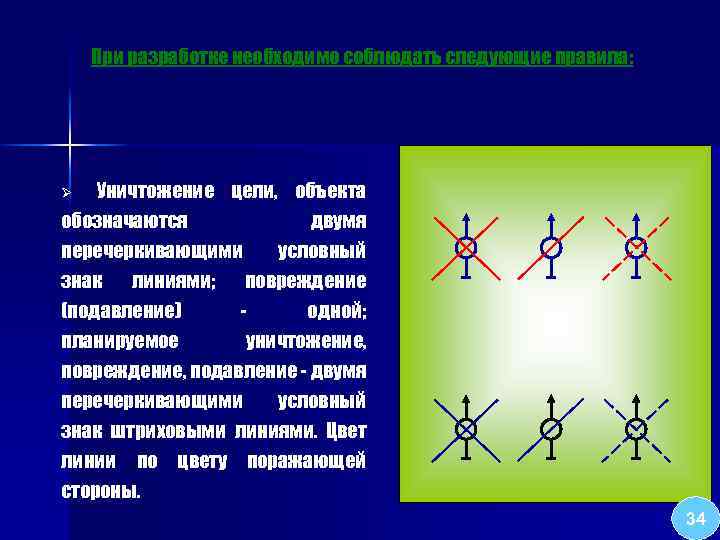

При разработке необходимо соблюдать следующие правила: Уничтожение цели, объекта обозначаются двумя перечеркивающими условный Ø знак линиями; повреждение (подавление) одной; планируемое уничтожение, повреждение, подавление двумя перечеркивающими условный знак штриховыми линиями. Цвет линии по цвету поражающей стороны. 34
При разработке необходимо соблюдать следующие правила: Источники сведений обозначаются: 35

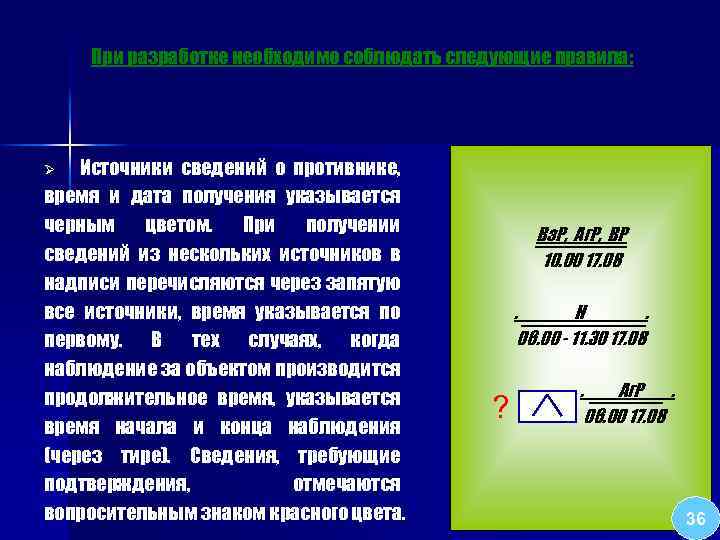

При разработке необходимо соблюдать следующие правила: Источники сведений о противнике, время и дата получения указывается черным цветом. При получении сведений из нескольких источников в надписи перечисляются через запятую все источники, время указывается по первому. В тех случаях, когда наблюдение за объектом производится продолжительное время, указывается время начала и конца наблюдения (через тире). Сведения, требующие подтверждения, отмечаются вопросительным знаком красного цвета. Ø Вз. Р, Аг. Р, ВР 10. 00 17. 08. Н. 06. 00 - 11. 30 17. 08 ? . Аг. Р. 06. 00 17. 08 36

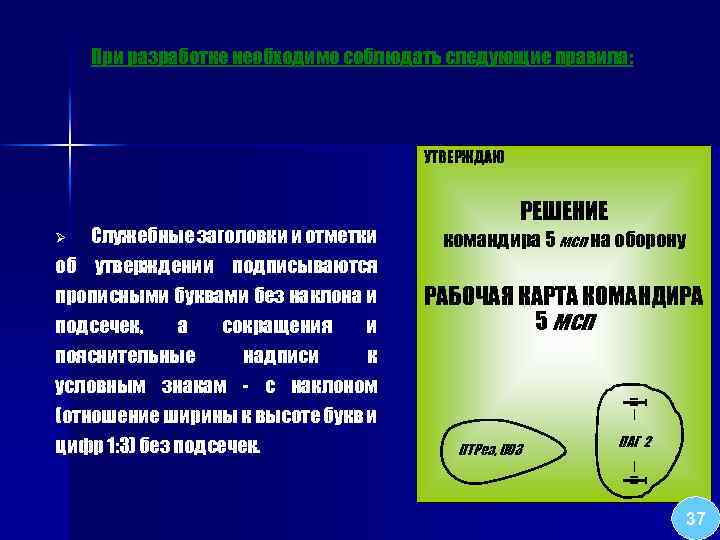

При разработке необходимо соблюдать следующие правила: УТВЕРЖДАЮ Служебные заголовки и отметки об утверждении подписываются прописными буквами без наклона и подсечек, а сокращения и пояснительные надписи к условным знакам с наклоном (отношение ширины к высоте букв и цифр 1: 3) без подсечек. Ø РЕШЕНИЕ командира 5 мсп на оборону РАБОЧАЯ КАРТА КОМАНДИРА 5 мсп ПТРез, ПОЗ ПАГ 2 37
При разработке необходимо соблюдать следующие правила: Сокращенные обозначения и пояснительные надписи располагаются внутри условного Ø знака, рядом с ним (с противоположной фронту стороны), под знаком или на свободном месте, но с указательной стрелкой к 2 мсб соответствующему условному знаку. Скорость хода и курс корабля указывается перед условным знаком. 38

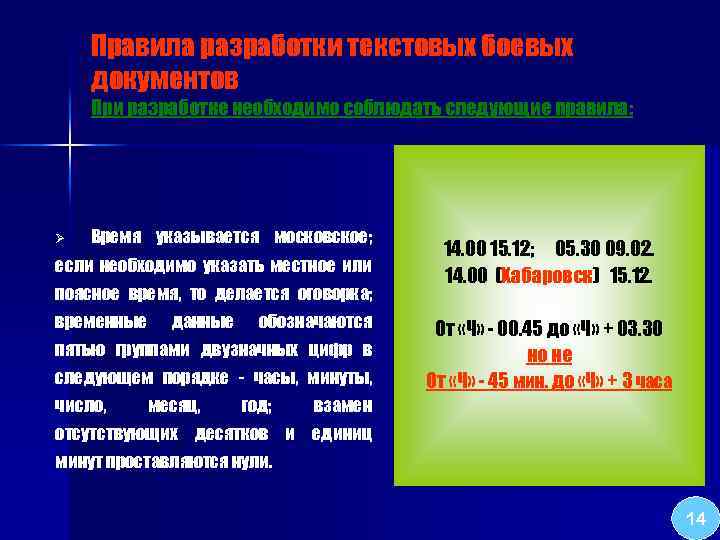

Правила разработки текстовых боевых документов При разработке необходимо соблюдать следующие правила: Ø Время указывается московское; если необходимо указать местное или поясное время, то делается оговорка; временные данные обозначаются пятью группами двузначных цифр в следующем порядке часы, минуты, число, месяц, год; 14. 00 15. 12; 05. 30 09. 02. 14. 00 (Хабаровск) 15. 12. От «Ч» 00. 45 до «Ч» + 03. 30 но не От «Ч» 45 мин. до «Ч» + 3 часа взамен отсутствующих десятков и единиц минут проставляются нули. 14
При разработке необходимо соблюдать следующие правила: Названия населенных пунктов, а также местных предметов, имеющих имена собственные, пишутся без склонения прописными буквами, при перечислении разделяются запятыми; при необходимости указывается местоположение на карте квадратом сетки прямоугольных (географических) координат или относительно крупных населенных пунктов; при указании местоположения вначале даются значение широты, затем долготы. Ø 5 мсп наступать в направлении КЛИН (4032), ИВАНОВКА (3840), озеро 2 км сев зап. СОРОКИНО (3062), КОТОВО (3075 3) или (3075 Б) 1 8 7 2 9 6 3 4 5 А Б В Г 15

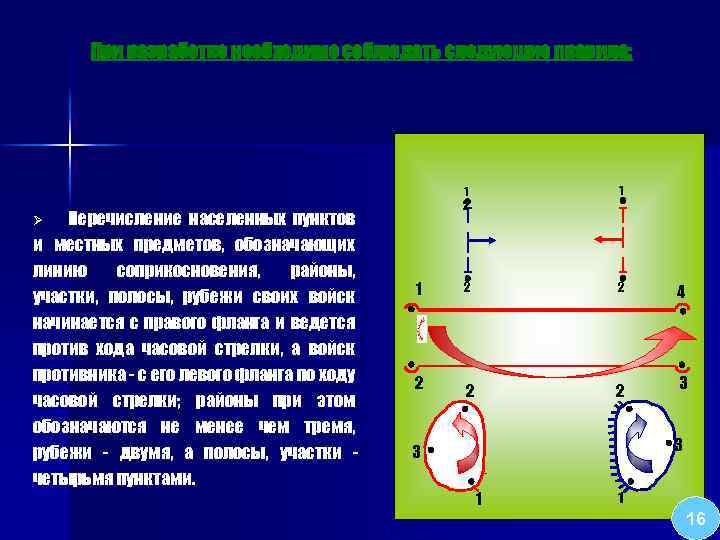

При разработке необходимо соблюдать следующие правила: Перечисление населенных пунктов и местных предметов, обозначающих линию соприкосновения, районы, участки, полосы, рубежи своих войск начинается с правого фланга и ведется против хода часовой стрелки, а войск противника с его левого фланга по ходу часовой стрелки; районы при этом обозначаются не менее чем тремя, рубежи двумя, а полосы, участки четырьмя пунктами. 1 2 2 2 2 Ø 1 2 4 3 3 3 1 1 16

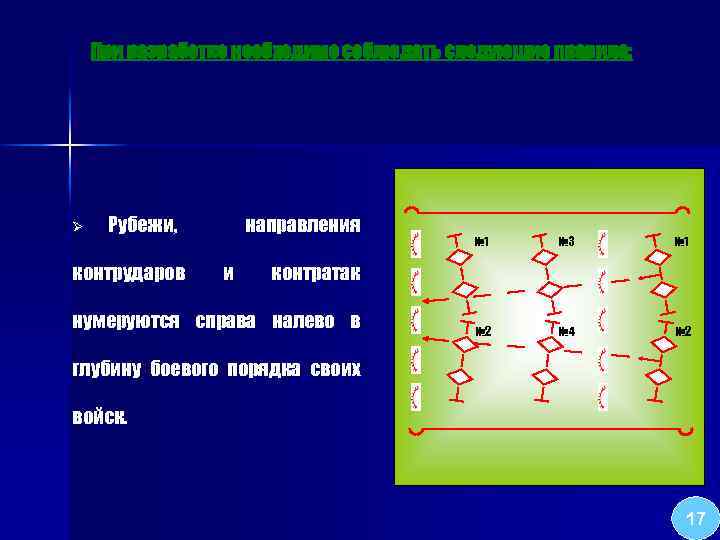

При разработке необходимо соблюдать следующие правила: Ø Рубежи, контрударов направления и № 1 № 3 № 1 № 2 № 4 № 2 контратак нумеруются справа налево в глубину боевого порядка своих войск. 17
При разработке необходимо соблюдать следующие правила: 3 Разграничительные линии обозначаются не менее чем тремя пунктами, один из которых должен быть на линии соприкосновения войск (на переднем крае); пункты перечисляются от тыла к фронту, а при выходе из боя и отходе в сторону отхода; если пункт не входит в район, полосу действий, то перед его наименованием ставится (иск. ); сначала указывается линия справа, затем слева; в наступлении разграничительные линии указываются на глубину поставленной боевой задачи, в обороне на предельную досягаемость своих артиллерийских средств; в тыл на глубину боевого порядка соединения, части. 2 1 5 4 Ø 6 Справа: 1, 2, 3; слева: 4, 5, 6 1 4 2 3 5 6 Справа: 1, (иск)2, (иск)3; слева: 4, 5, 6 Предельная досягаемость артиллерийских средств Глубина боевого порядка 18

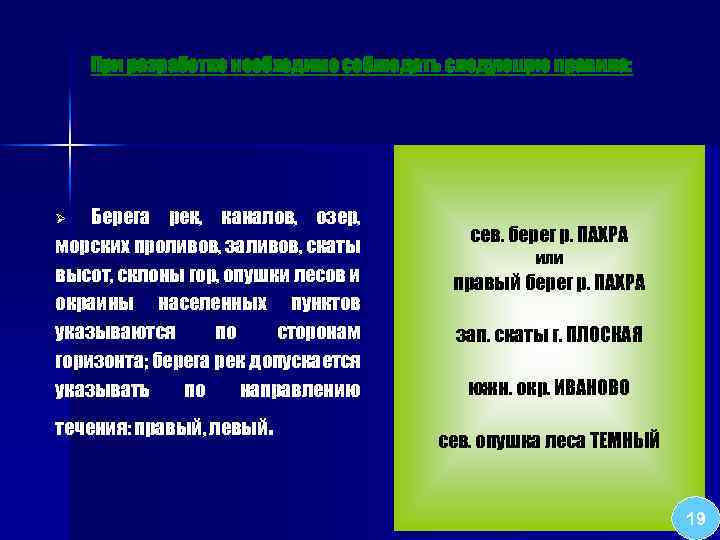

При разработке необходимо соблюдать следующие правила: Берега рек, каналов, озер, морских проливов, заливов, скаты высот, склоны гор, опушки лесов и окраины населенных пунктов указываются по сторонам горизонта; берега рек допускается указывать по направлению Ø течения: правый, левый. сев. берег р. ПАХРА или правый берег р. ПАХРА зап. скаты г. ПЛОСКАЯ южн. окр. ИВАНОВО сев. опушка леса ТЕМНЫЙ 19

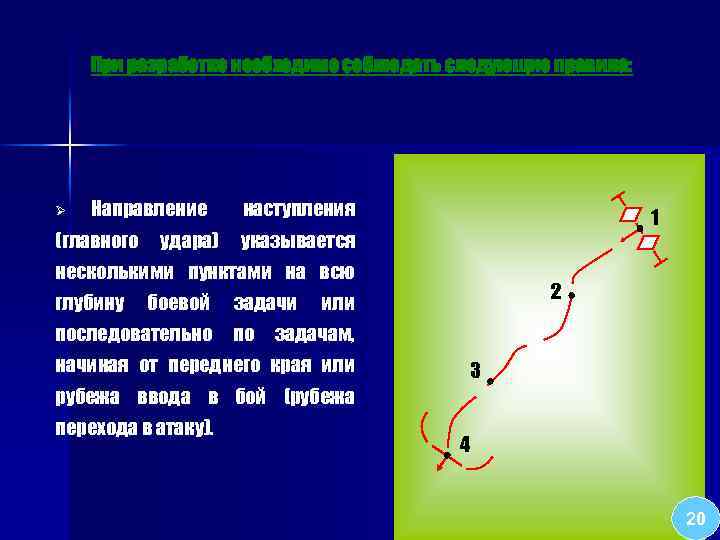

При разработке необходимо соблюдать следующие правила: Ø Направление (главного удара) наступления 1 указывается несколькими пунктами на всю глубину боевой последовательно задачи по 2 или задачам, начиная от переднего края или 3 рубежа ввода в бой (рубежа перехода в атаку). 4 20

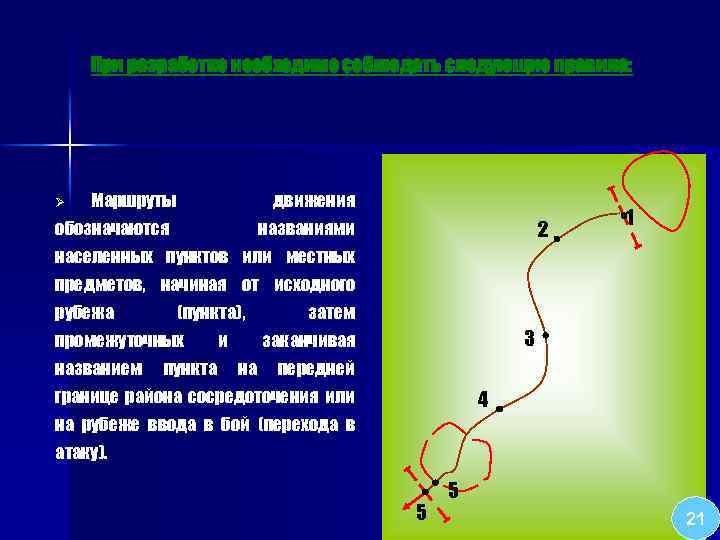

При разработке необходимо соблюдать следующие правила: Ø Маршруты движения обозначаются 2 названиями 1 населенных пунктов или местных предметов, начиная от исходного рубежа (пункта), промежуточных названием пункта и затем 3 заканчивая на передней границе района сосредоточения или 4 на рубеже ввода в бой (перехода в атаку). 5 5 21

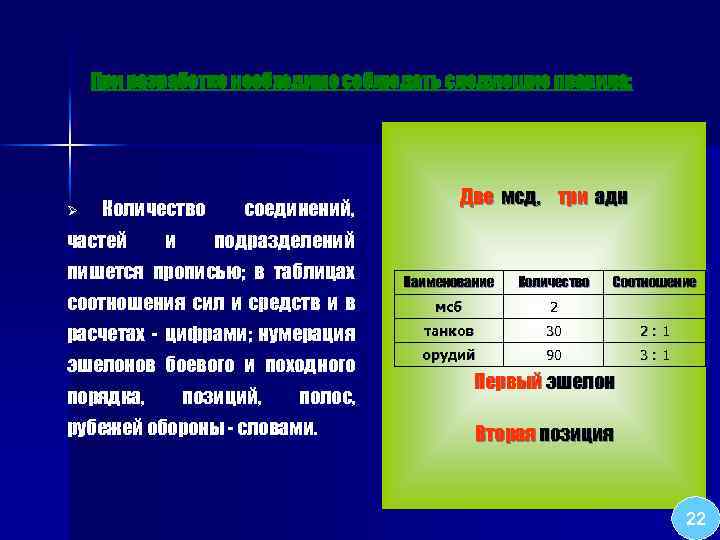

При разработке необходимо соблюдать следующие правила: Ø Количество частей и соединений, подразделений пишется прописью; в таблицах соотношения сил и средств и в расчетах цифрами; нумерация эшелонов боевого и походного порядка, Две мсд, три адн позиций, полос, рубежей обороны словами. Наименование Количество Соотношение мсб 2 танков 30 2: 1 орудий 90 3: 1 Первый эшелон Вторая позиция 22

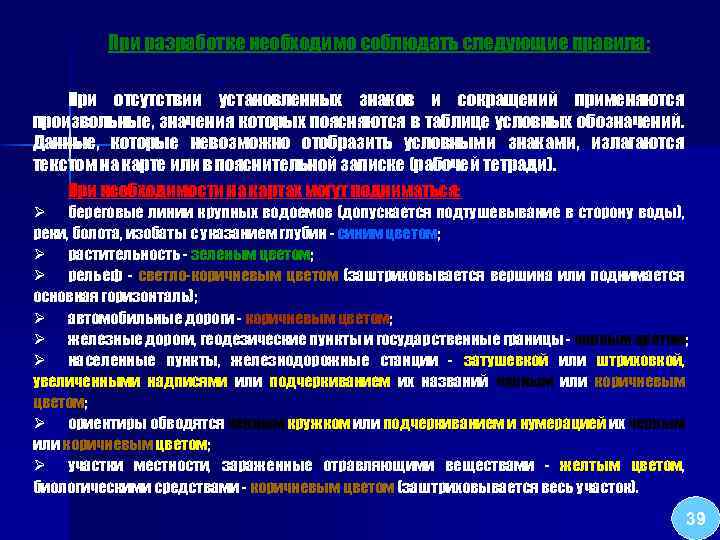

При разработке необходимо соблюдать следующие правила: При отсутствии установленных знаков и сокращений применяются произвольные, значения которых поясняются в таблице условных обозначений. Данные, которые невозможно отобразить условными знаками, излагаются текстом на карте или в пояснительной записке (рабочей тетради). При необходимости на картах могут подниматься: Ø береговые линии крупных водоемов (допускается подтушевывание в сторону воды), реки, болота, изобаты с указанием глубин синим цветом; Ø растительность зеленым цветом; Ø рельеф светло коричневым цветом (заштриховывается вершина или поднимается основная горизонталь); Ø автомобильные дороги коричневым цветом; Ø железные дороги, геодезические пункты и государственные границы черным цветом; Ø населенные пункты, железнодорожные станции затушевкой или штриховкой, увеличенными надписями или подчеркиванием их названий черным или коричневым цветом; Ø ориентиры обводятся черным кружком или подчеркиванием и нумерацией их черным или коричневым цветом; Ø участки местности, зараженные отравляющими веществами желтым цветом, биологическими средствами коричневым цветом (заштриховывается весь участок). 39

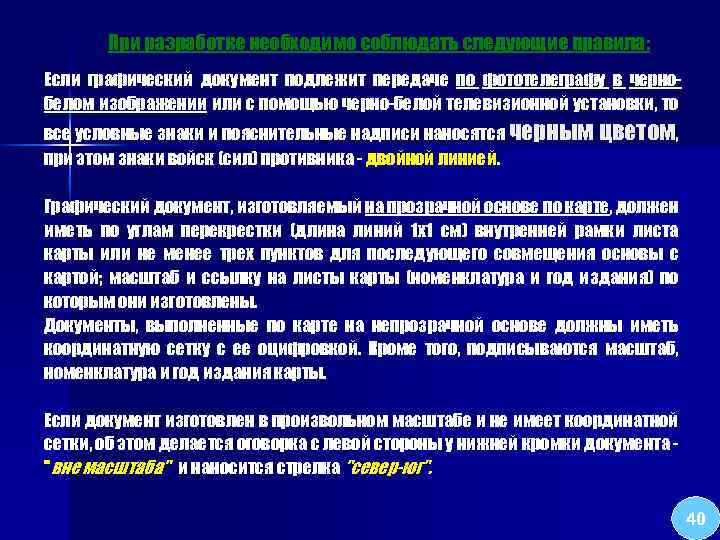

При разработке необходимо соблюдать следующие правила: Если графический документ подлежит передаче по фототелеграфу в черно белом изображении или с помощью черно белой телевизионной установки, то все условные знаки и пояснительные надписи наносятся черным цветом, при этом знаки войск (сил) противника двойной линией. Графический документ, изготовляемый на прозрачной основе по карте, должен иметь по углам перекрестки (длина линий 1 x 1 см) внутренней рамки листа карты или не менее трех пунктов для последующего совмещения основы с картой; масштаб и ссылку на листы карты (номенклатура и год издания) по которым они изготовлены. Документы, выполненные по карте на непрозрачной основе должны иметь координатную сетку с ее оцифровкой. Кроме того, подписываются масштаб, номенклатура и год издания карты. Если документ изготовлен в произвольном масштабе и не имеет координатной сетки, об этом делается оговорка с левой стороны у нижней кромки документа "вне масштаба" и наносится стрелка "север-юг". 40
