Учебные вопросы 1 Образцы военной формы одежды и

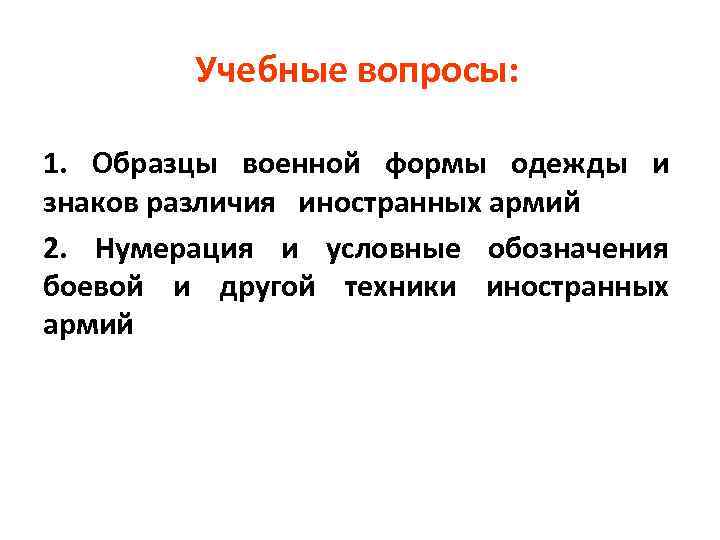

Учебные вопросы: 1. Образцы военной формы одежды и знаков различия иностранных армий 2. Нумерация и условные обозначения боевой и другой техники иностранных армий

Личные документы военнослужащих армии США Военнослужащим армии США при прохождении действительной военной службы выдаются следующие документы: - личный знак; - удостоверение личности; - расчётная книжка; - продовольственный аттестат; - удостоверение водителя (права на вождение автомашины, танка и др. ) Удостоверение личности военнослужащего армии США

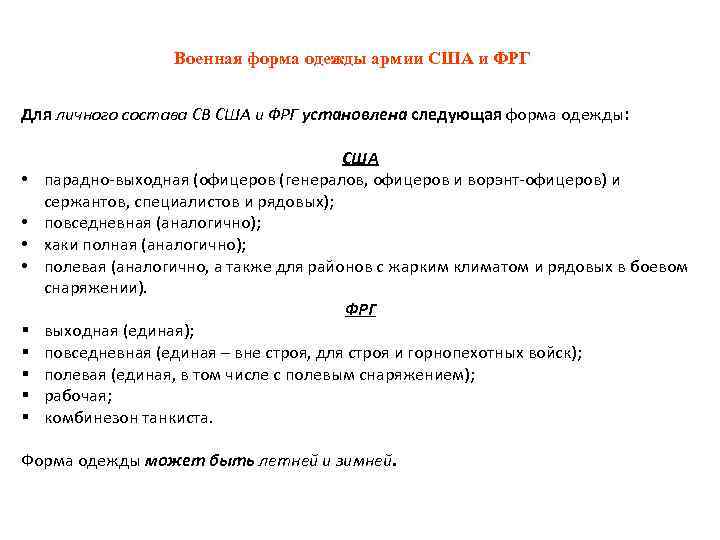

Военная форма одежды армии США и ФРГ Для личного состава СВ США и ФРГ установлена следующая форма одежды: • • США парадно-выходная (офицеров (генералов, офицеров и ворэнт-офицеров) и сержантов, специалистов и рядовых); повседневная (аналогично); хаки полная (аналогично); полевая (аналогично, а также для районов с жарким климатом и рядовых в боевом снаряжении). ФРГ выходная (единая); повседневная (единая – вне строя, для строя и горнопехотных войск); полевая (единая, в том числе с полевым снаряжением); рабочая; комбинезон танкиста. § § § Форма одежды может быть летней и зимней.

Знак принадлежности к сухопутным войскам Знак принадлежности к вооруженным силам США

Эмблемы родов войск и служб ВС США

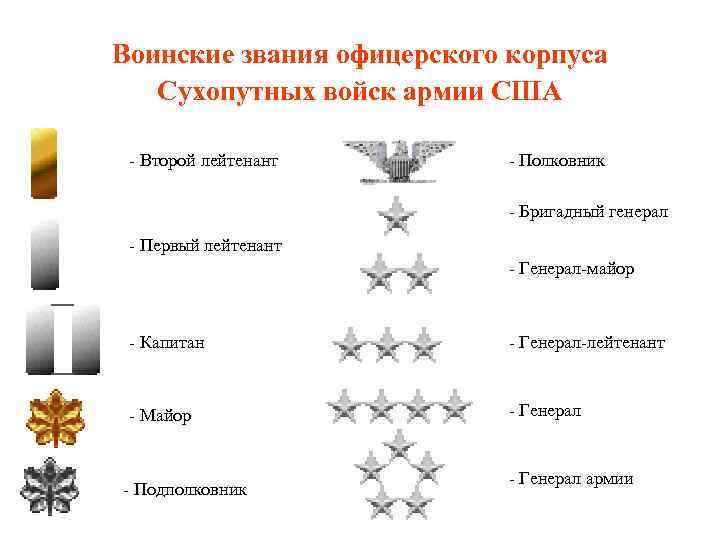

Воинские звания офицерского корпуса Сухопутных войск армии США - Второй лейтенант - Полковник - Бригадный генерал - Первый лейтенант - Генерал-майор - Капитан - Генерал-лейтенант - Майор - Генерал - Подполковник - Генерал армии

Опознавательные знаки объединений и соединений США

Знаки различия военнослужащих ФРГ

Для родов войск (служб) сухопутных войск бундесвера предусмотрены следующие цвета петлиц (окантовки погона): Род войск (служба) Пехота Артиллерия Цвет петлиц зеленый красный Род войск (служба) Танковые войска Разведывательные части Инженерные войска черный Части войсковой ПВО Войска ЗОМП Технические войска Военная полиция Тыловые части фиолетовый синий оранжевый голубой Войска связи Армейская авиация Санитарные войска Военный оркестр Цвет петлиц розовый золотистожелтый оранжевокрасный лимонно-желтый светло-серый темно-синий белый

Погоны рядового состава бундесвера. Погоны унтер-офицерского состава бундесвера. Погоны офицеров и генералов бундесвера.

Опознавательные знаки соединений ФРГ

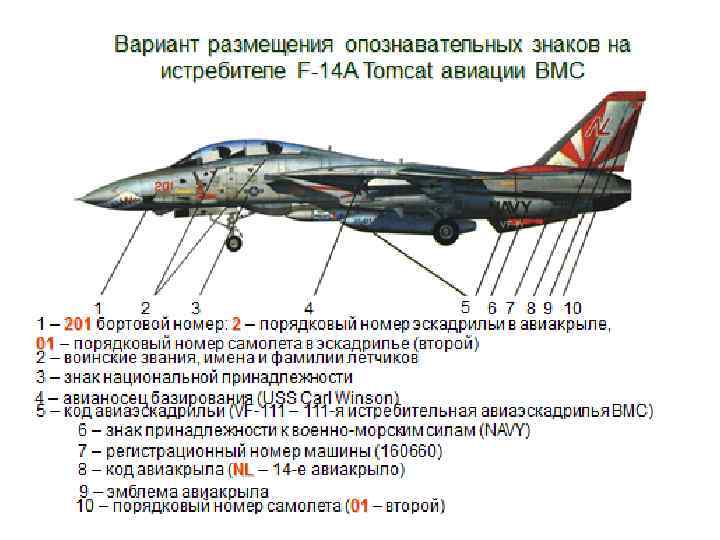

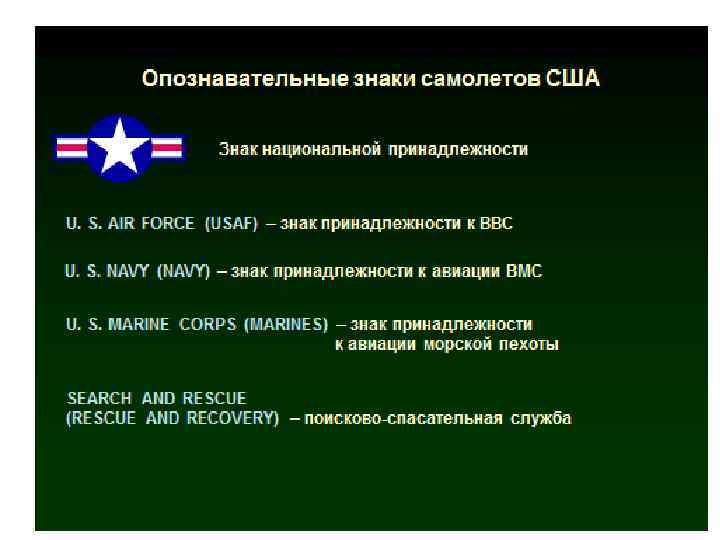

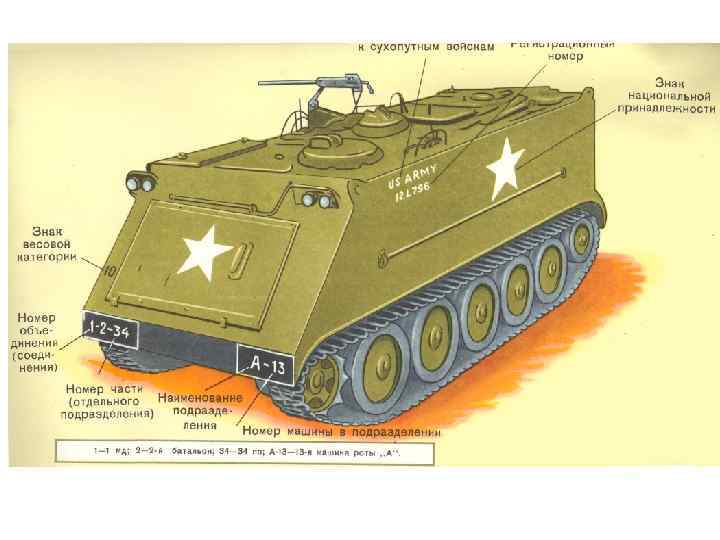

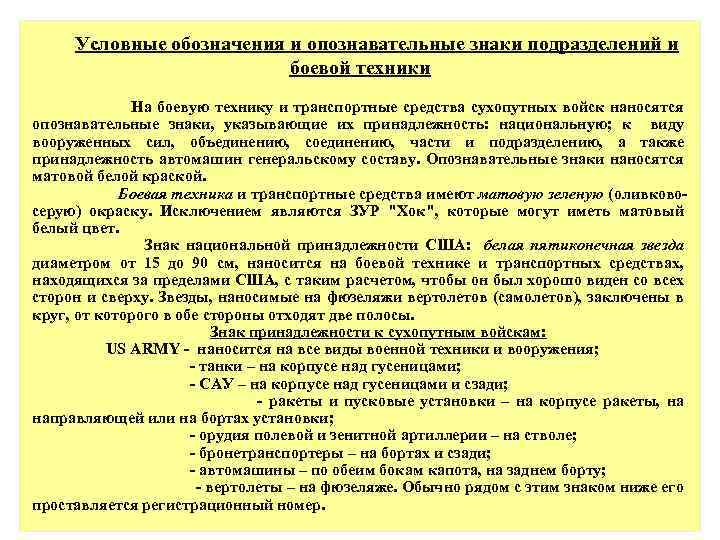

Условные обозначения и опознавательные знаки подразделений и боевой техники На боевую технику и транспортные средства сухопутных войск наносятся опознавательные знаки, указывающие их принадлежность: национальную; к виду вооруженных сил, объединению, соединению, части и подразделению, а также принадлежность автомашин генеральскому составу. Опознавательные знаки наносятся матовой белой краской. Боевая техника и транспортные средства имеют матовую зеленую (оливковосерую) окраску. Исключением являются ЗУР "Хок", которые могут иметь матовый белый цвет. Знак национальной принадлежности США: белая пятиконечная звезда диаметром от 15 до 90 см, наносится на боевой технике и транспортных средствах, находящихся за пределами США, с таким расчетом, чтобы он был хорошо виден со всех сторон и сверху. Звезды, наносимые на фюзеляжи вертолетов (самолетов), заключены в круг, от которого в обе стороны отходят две полосы. Знак принадлежности к сухопутным войскам: US ARMY - наносится на все виды военной техники и вооружения; - танки – на корпусе над гусеницами; - САУ – на корпусе над гусеницами и сзади; - ракеты и пусковые установки – на корпусе ракеты, на направляющей или на бортах установки; - орудия полевой и зенитной артиллерии – на стволе; - бронетранспортеры – на бортах и сзади; - автомашины – по обеим бокам капота, на заднем борту; - вертолеты – на фюзеляже. Обычно рядом с этим знаком ниже его проставляется регистрационный номер.

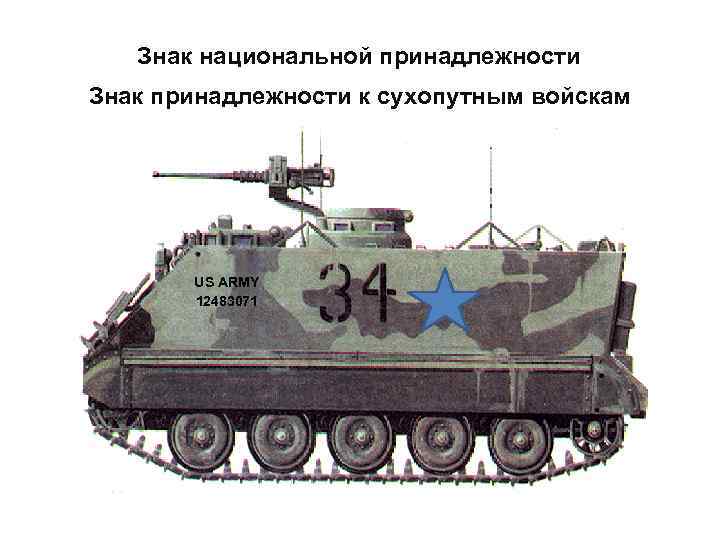

Знак национальной принадлежности Знак принадлежности к сухопутным войскам US ARMY 12483071

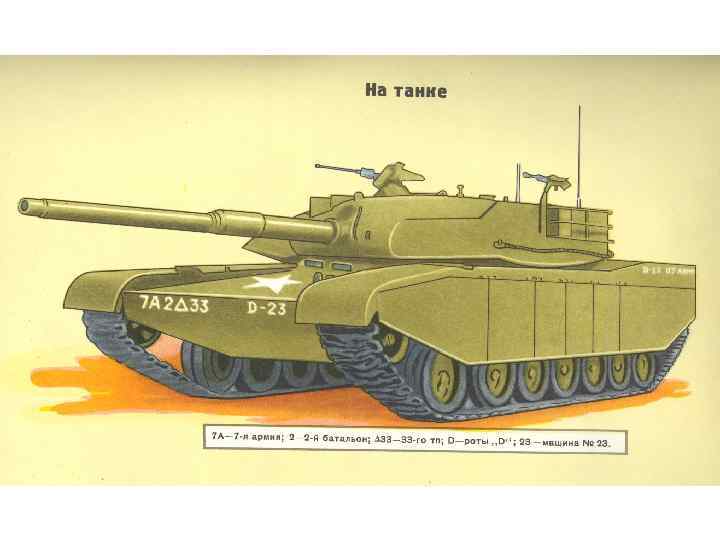

В сухопутных войсках США приняты буквенно-цифровые знаки, которые наносятся на передних и задних буферах автотранспорта, на передней и задней части корпуса танков, САУ и бронетранспортеров. На правой части переднего и левой части заднего буферах указывается объединение, соединение или часть, в состав которых входит данная боевая техника, род войск и служба. На левой части переднего и правой заднего буфера указывается подразделение и порядковый номер в нем танка, САУ и других машин.

Каждый опознавательный знак, например 8 -2 16 -А-5, означающий 5 -я машина роты "А" 2 тб 16 тп 8 тд, состоит, как видно, из 4 групп цифр, букв и условных знаков. Первая группа означает принадлежность: К армии Арабская цифра и заглавная буква : 8 А – 8 армия, 3 А – 3 армия, 8 ПА - 8 полевая армия К армейскому корпусу: Римская цифра : IX. - 9 АК( армейский корпус) , V - 5 АК ( 5 армейский корпус). Римская цифра и заглавные буквы: АВ – ВДК. , XVIII – 18 ВДК (воздушно-десантный корпус). К дивизии: Арабская цифра - 2 - пд или мд – 2 пд, 8 – 8 мд; Арабская цифра и буквы "АВ - 82 вдд; Арабская цифра - 2 бртд; Арабская цифра и буквы - CAV - 1 кавд.

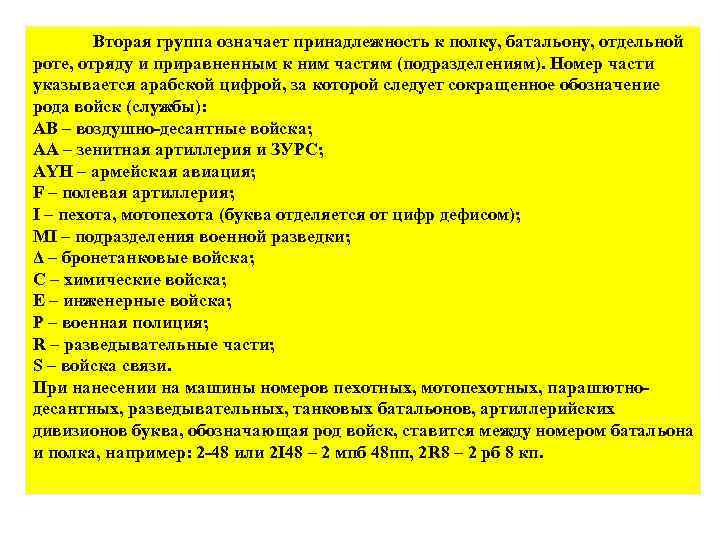

Вторая группа означает принадлежность к полку, батальону, отдельной роте, отряду и приравненным к ним частям (подразделениям). Номер части указывается арабской цифрой, за которой следует сокращенное обозначение рода войск (службы): AB – воздушно-десантные войска; AA – зенитная артиллерия и ЗУРС; AYH – армейская авиация; F – полевая артиллерия; I – пехота, мотопехота (буква отделяется от цифр дефисом); MI – подразделения военной разведки; Δ – бронетанковые войска; C – химические войска; E – инженерные войска; P – военная полиция; R – разведывательные части; S – войска связи. При нанесении на машины номеров пехотных, мотопехотных, парашютнодесантных, разведывательных, танковых батальонов, артиллерийских дивизионов буква, обозначающая род войск, ставится между номером батальона и полка, например: 2 -48 или 2 I 48 – 2 мпб 48 пп, 2 R 8 – 2 рб 8 кп.

Третья группа означает роту, батарею и равные им подразделения. Для обозначения порядкового номера роты (батареи)в составе батальона (дивизиона)применяются начальные буквы английского алфавита A, B, C, D и т. д. , а для остальных – следующие буквенные сокращения: HQ – штабная; R – разведывательная; MR – минометная; MSL – реактивных снарядов; RT – реактивного оружия; AM – боеприпасов. В том случае, когда вторая или третья группа опознавательного знака не используется (часть или подразделение непосредственно подчинены вышестоящему штабу), вместо них ставится буква «Х» . Четвертая группа означает порядковый номер машины в подразделении. Например, 7 А-Х-HQ-5 – 5 -я машина штаба и штабной роты 7 -й полевой армии. Опознавательный знак обычно наносится в одну строку. Высота букв и цифр – до 10 см, толщина линий в буквах составляет 1/6 – 1/7 их высоты; формы между группами – 2, 5 см, дефисы в группе – 1 -1, 5 см.

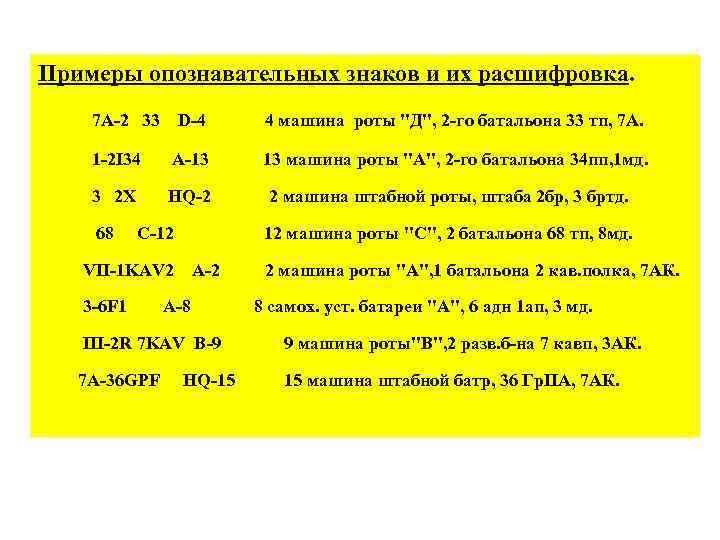

Примеры опознавательных знаков и их расшифровка. 7 A-2 33 D-4 4 машина роты "Д", 2 -го батальона 33 тп, 7 А. 1 -2 I 34 A-13 13 машина роты "А", 2 -го батальона 34 пп, 1 мд. 3 2 X HQ-2 68 C-12 12 машина роты "С", 2 батальона 68 тп, 8 мд. VII-1 KAV 2 3 -6 F 1 2 машина штабной роты, штаба 2 бр, 3 бртд. A-2 A-8 2 машина роты "А", 1 батальона 2 кав. полка, 7 АК. 8 самох. уст. батареи "А", 6 адн 1 ап, 3 мд. III-2 R 7 KAV B-9 9 машина роты"В", 2 разв. б-на 7 кавп, 3 АК. 7 A-36 GPF 15 машина штабной батр, 36 Гр. ПА, 7 АК. HQ-15

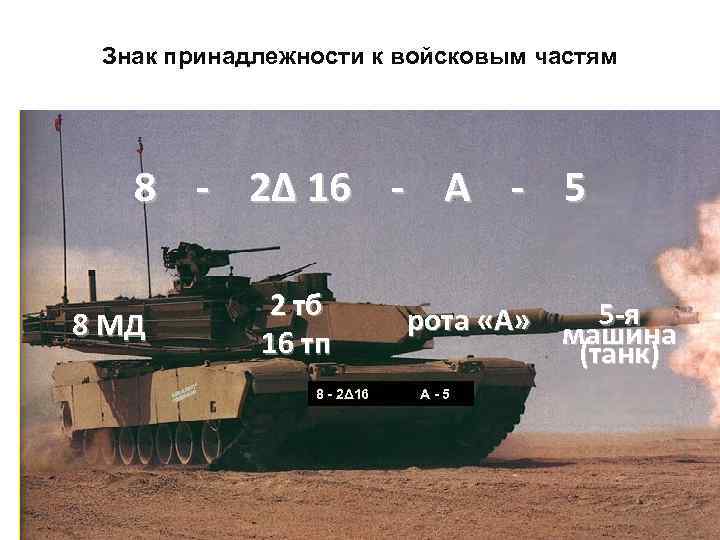

Знак принадлежности к войсковым частям 8 - 2Δ 16 - A - 5 8 МД 2 тб 16 тп 8 - 2Δ 16 5 -я рота «А» машина (танк) A-5

1 -я группа Условный знак Обозначение 2 -я группа 3 -я группа 4 -я группа 8 2 Δ 16 А 5 8 мд 2 тб 16 тп рота «А» 5 -я машина в роте

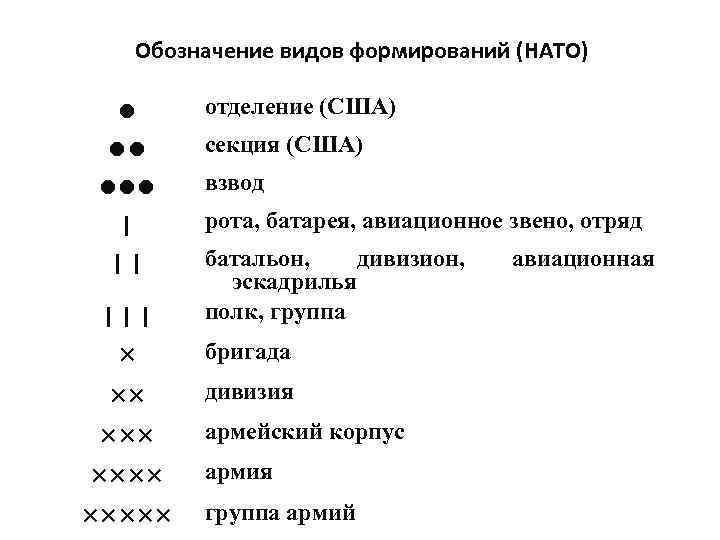

Обозначение видов формирований (НАТО) ● ●● ●●● ׀ ׀׀׀ × ×× ××××× отделение (США) секция (США) взвод рота, батарея, авиационное звено, отряд батальон, дивизион, эскадрилья полк, группа бригада дивизия армейский корпус армия группа армий авиационная

Условные тактические знаки NATO 1 32 1 я батарея 32 -го ракетного дивизиона Указатель на маршруте движения 24 -го танкового батальона отделение рота бригада секция батальон дивизия взвод полк корпус армия группа армий

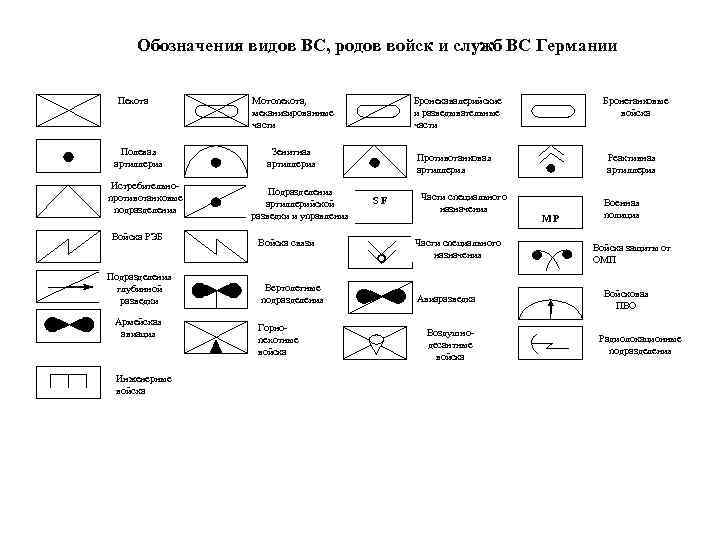

Обозначения видов ВС, родов войск и служб ВС Германии Пехота Полевая артиллерия Истребительнопротивотанковые подразделения Войска РЭБ Подразделения глубинной разведки Армейская авиация Инженерные войска Мотопехота, механизированные части Зенитная артиллерия Подразделения артиллерийской разведки и управления Войска связи Вертолетные подразделения Горнопехотные войска Бронетанковые войска Бронекавалерийские и разведывательные части Противотанковая артиллерия SF Части специального назначения Авиаразведка Воздушнодесантные войска Реактивная артиллерия MP Военная полиция Войска защиты от ОМП Войсковая ПВО Радиолокационные подразделения

Образцы нанесения опознавательных знаков: В подразделениях бригады: 191 -й мотопехотный батальон 191 3 3 -я мотопехотная рота 191 -го мпб 191 193 -й танковый батальон ●●● 3 2 193 1 -я танковая рота 2 193 -го тб 1 195 ●●● 1/191 2 2 -й взвод 1 -й мпр 191 -го мпб 1 190 -я рота снабжения 19 190 -й мпбр 2 -я батарея 195 -го адн ●●● 1 -й тв 1 -й тр 2 1 190 -я иптр 19 -й мпбр 190 195 -й артиллерийский дивизион 190 -я инжр 19 -й мпбр 2 2 -й артиллерийский взвод 2 -й батареи 190 -я ремонтная рота 19 -й мпбр

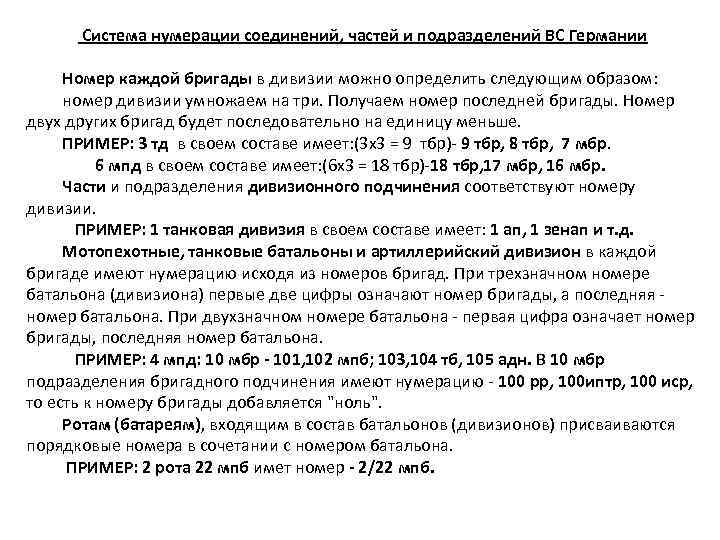

Система нумерации соединений, частей и подразделений ВС Германии Номер каждой бригады в дивизии можно определить следующим образом: номер дивизии умножаем на три. Получаем номер последней бригады. Номер двух других бригад будет последовательно на единицу меньше. ПРИМЕР: 3 тд в своем составе имеет: (3 х3 = 9 тбр)- 9 тбр, 8 тбр, 7 мбр. 6 мпд в своем составе имеет: (6 х3 = 18 тбр)-18 тбр, 17 мбр, 16 мбр. Части и подразделения дивизионного подчинения соответствуют номеру дивизии. ПРИМЕР: 1 танковая дивизия в своем составе имеет: 1 ап, 1 зенап и т. д. Мотопехотные, танковые батальоны и артиллерийский дивизион в каждой бригаде имеют нумерацию исходя из номеров бригад. При трехзначном номере батальона (дивизиона) первые две цифры означают номер бригады, а последняя номер батальона. При двухзначном номере батальона - первая цифра означает номер бригады, последняя номер батальона. ПРИМЕР: 4 мпд: 10 мбр - 101, 102 мпб; 103, 104 тб, 105 адн. В 10 мбр подразделения бригадного подчинения имеют нумерацию - 100 рр, 100 иптр, 100 иср, то есть к номеру бригады добавляется "ноль". Ротам (батареям), входящим в состав батальонов (дивизионов) присваиваются порядковые номера в сочетании с номером батальона. ПРИМЕР: 2 рота 22 мпб имет номер - 2/22 мпб.

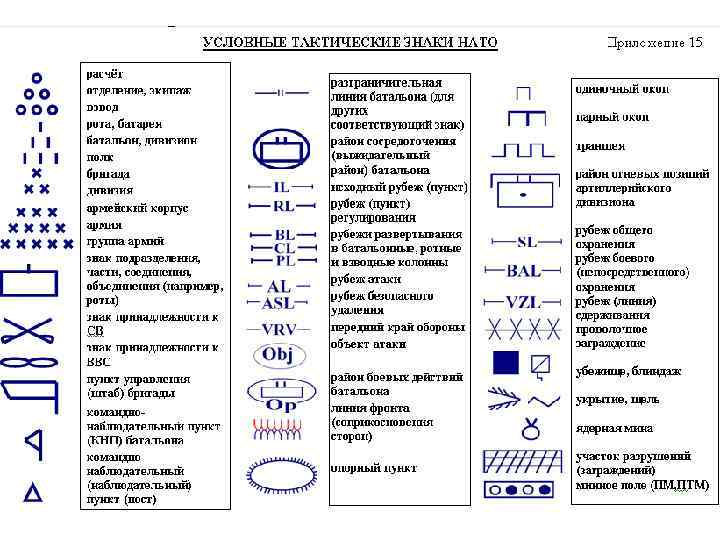

УСЛОВНЫЕ ЗНАКИ ВООРУЖЕНИЯ И БОЕВОЙ ТЕХНИКИ НАТО

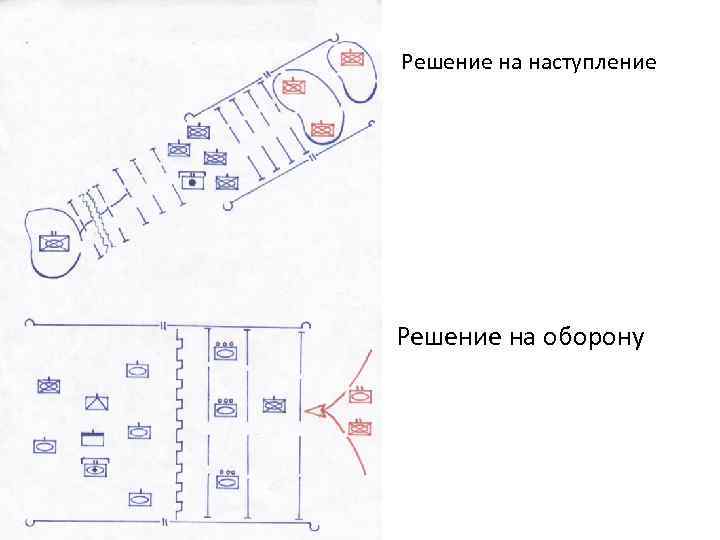

Решение на наступление Решение на оборону
