УЧЕБНОПРОИЗВОДСТВЕННЫЙ ЭКОЛОГИЧЕСКИЙ ЦЕНТР г Брянск Тактико

УЧЕБНОПРОИЗВОДСТВЕННЫЙ ЭКОЛОГИЧЕСКИЙ ЦЕНТР г. Брянск

Тактико – специальная подготовка Тема 4. 5. Газоспасательные работы на высоте.

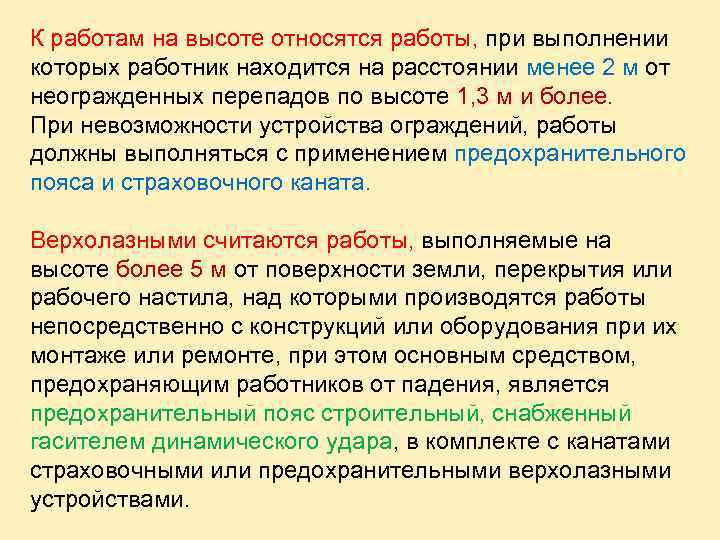

К работам на высоте относятся работы, при выполнении которых работник находится на расстоянии менее 2 м от неогражденных перепадов по высоте 1, 3 м и более. При невозможности устройства ограждений, работы должны выполняться с применением предохранительного пояса и страховочного каната. Верхолазными считаются работы, выполняемые на высоте более 5 м от поверхности земли, перекрытия или рабочего настила, над которыми производятся работы непосредственно с конструкций или оборудования при их монтаже или ремонте, при этом основным средством, предохраняющим работников от падения, является предохранительный пояс строительный, снабженный гасителем динамического удара, в комплекте с канатами страховочными или предохранительными верхолазными устройствами.

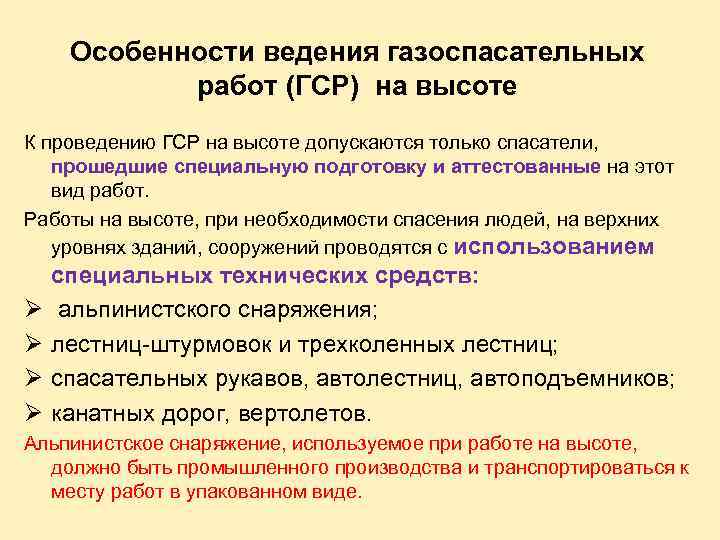

Особенности ведения газоспасательных работ (ГСР) на высоте К проведению ГСР на высоте допускаются только спасатели, прошедшие специальную подготовку и аттестованные на этот вид работ. Работы на высоте, при необходимости спасения людей, на верхних уровнях зданий, сооружений проводятся с использованием Ø Ø специальных технических средств: альпинистского снаряжения; лестниц-штурмовок и трехколенных лестниц; спасательных рукавов, автолестниц, автоподъемников; канатных дорог, вертолетов. Альпинистское снаряжение, используемое при работе на высоте, должно быть промышленного производства и транспортироваться к месту работ в упакованном виде.

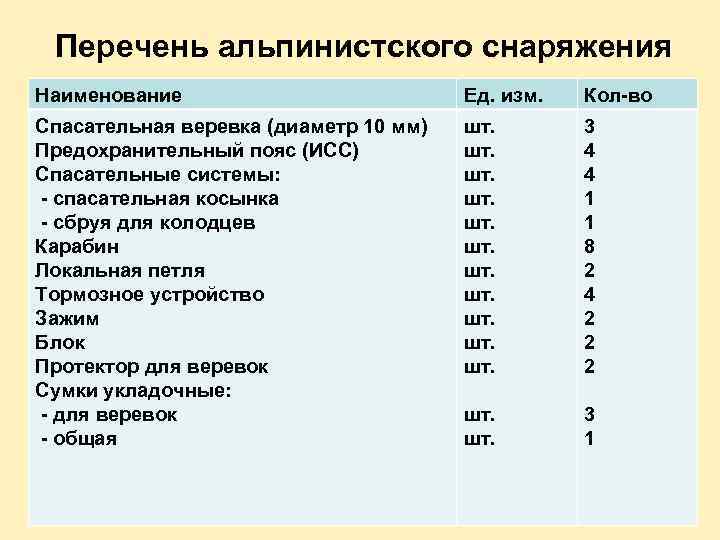

Перечень альпинистского снаряжения Наименование Ед. изм. Кол-во Спасательная веревка (диаметр 10 мм) Предохранительный пояс (ИСС) Спасательные системы: - спасательная косынка - сбруя для колодцев Карабин Локальная петля Тормозное устройство Зажим Блок Протектор для веревок Сумки укладочные: - для веревок - общая шт. шт. 3 4 4 1 1 8 2 4 2 2 2 шт. 3 1

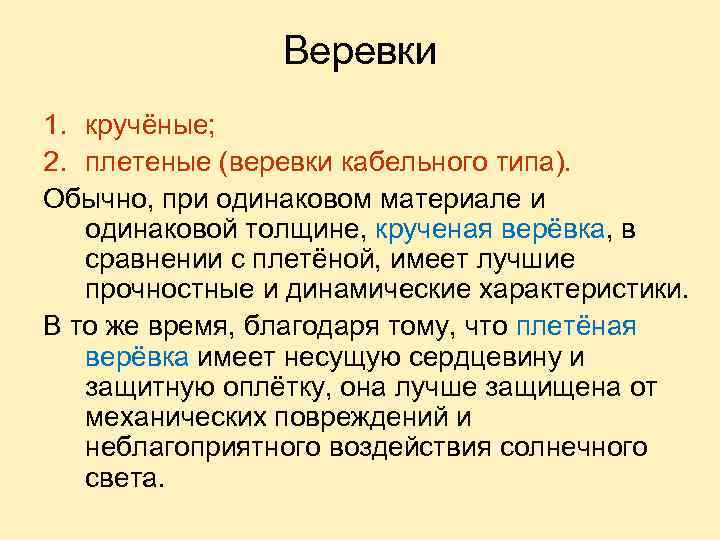

Веревки 1. кручёные; 2. плетеные (веревки кабельного типа). Обычно, при одинаковом материале и одинаковой толщине, крученая верёвка, в сравнении с плетёной, имеет лучшие прочностные и динамические характеристики. В то же время, благодаря тому, что плетёная верёвка имеет несущую сердцевину и защитную оплётку, она лучше защищена от механических повреждений и неблагоприятного воздействия солнечного света.

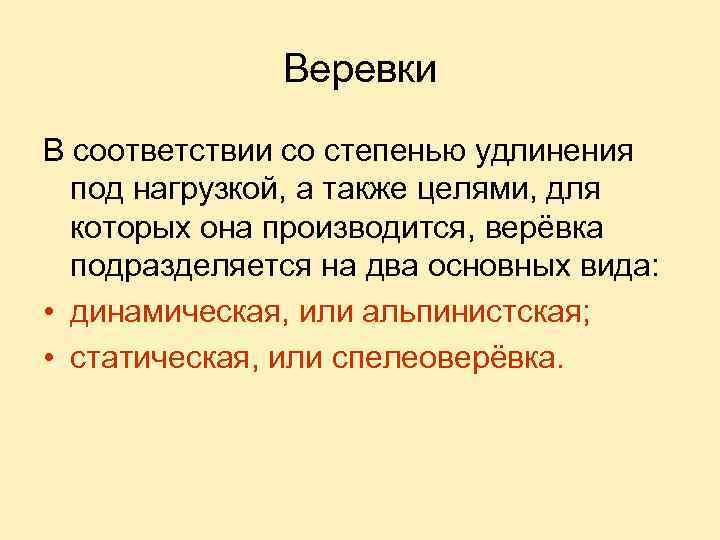

Веревки В соответствии со степенью удлинения под нагрузкой, а также целями, для которых она производится, верёвка подразделяется на два основных вида: • динамическая, или альпинистская; • статическая, или спелеоверёвка.

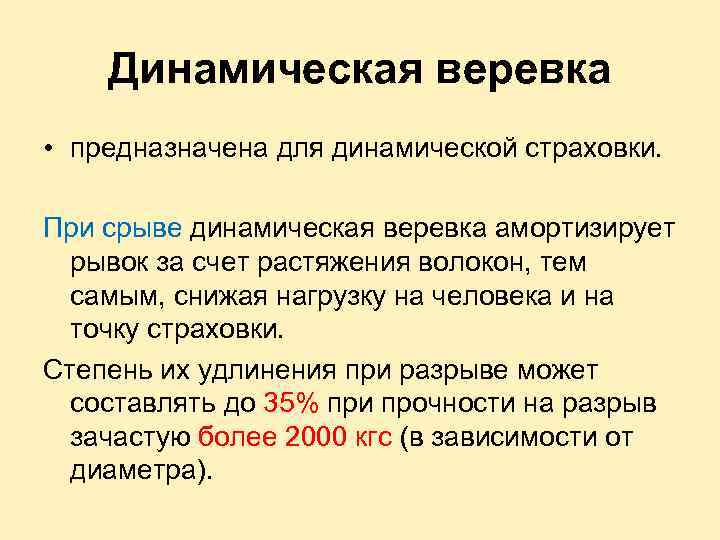

Динамическая веревка • предназначена для динамической страховки. При срыве динамическая веревка амортизирует рывок за счет растяжения волокон, тем самым, снижая нагрузку на человека и на точку страховки. Степень их удлинения при разрыве может составлять до 35% при прочности на разрыв зачастую более 2000 кгс (в зависимости от диаметра).

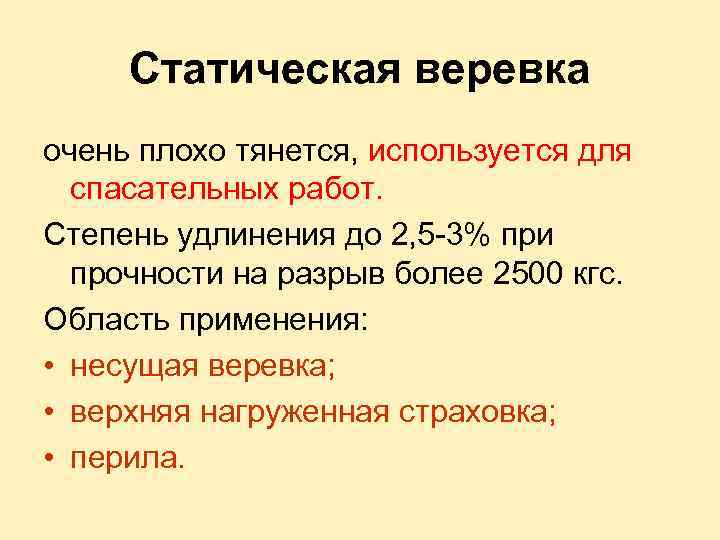

Статическая веревка очень плохо тянется, используется для спасательных работ. Степень удлинения до 2, 5 -3% при прочности на разрыв более 2500 кгс. Область применения: • несущая веревка; • верхняя нагруженная страховка; • перила.

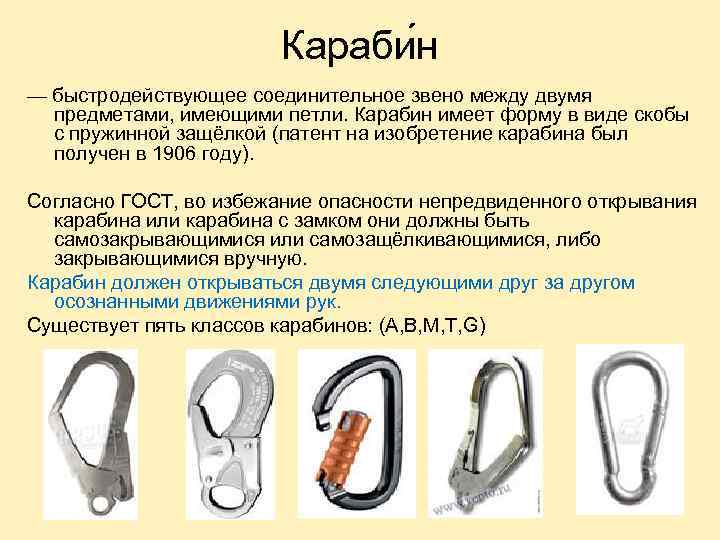

Караби н — быстродействующее соединительное звено между двумя предметами, имеющими петли. Карабин имеет форму в виде скобы с пружинной защёлкой (патент на изобретение карабина был получен в 1906 году). Согласно ГОСТ, во избежание опасности непредвиденного открывания карабина или карабина с замком они должны быть самозакрывающимися или самозащёлкивающимися, либо закрывающимися вручную. Карабин должен открываться двумя следующими друг за другом осознанными движениями рук. Существует пять классов карабинов: (А, В, М, Т, G)

Беседка - пояс и ножные обхваты Узлы для замены страховочных систем Косынка спасательная Страховочная система. «Сбруя для колодцев»

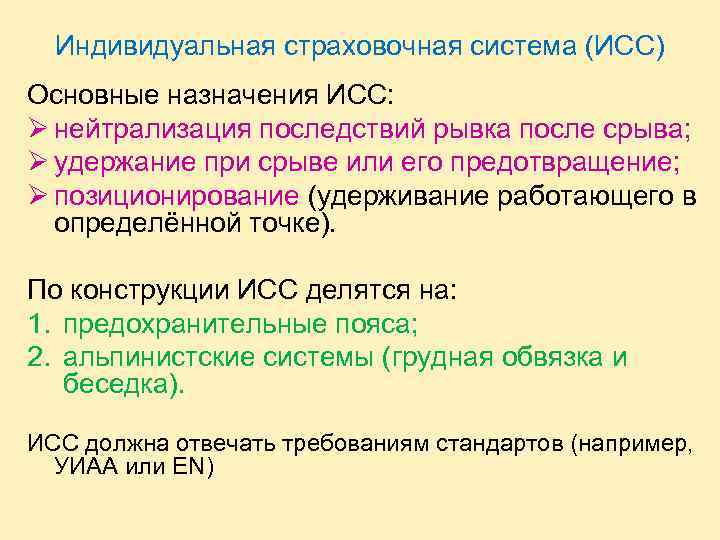

Индивидуальная страховочная система (ИСС) Основные назначения ИСС: Ø нейтрализация последствий рывка после срыва; Ø удержание при срыве или его предотвращение; Ø позиционирование (удерживание работающего в определённой точке). По конструкции ИСС делятся на: 1. предохранительные пояса; 2. альпинистские системы (грудная обвязка и беседка). ИСС должна отвечать требованиям стандартов (например, УИАА или EN)

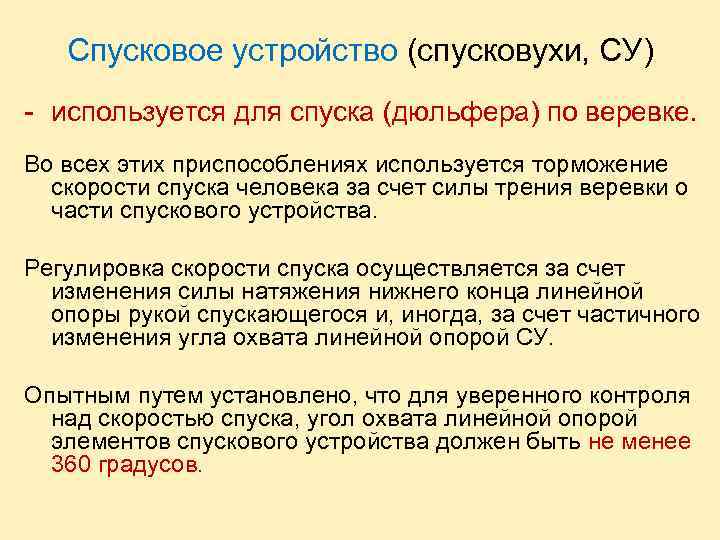

Спусковое устройство (спусковухи, СУ) - используется для спуска (дюльфера) по веревке. Во всех этих приспособлениях используется торможение скорости спуска человека за счет силы трения веревки о части спускового устройства. Регулировка скорости спуска осуществляется за счет изменения силы натяжения нижнего конца линейной опоры рукой спускающегося и, иногда, за счет частичного изменения угла охвата линейной опорой СУ. Опытным путем установлено, что для уверенного контроля над скоростью спуска, угол охвата линейной опорой элементов спускового устройства должен быть не менее 360 градусов.

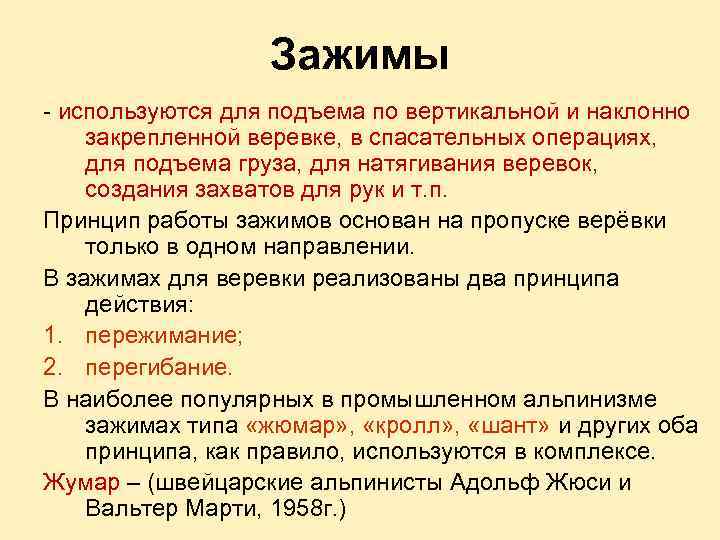

Зажимы - используются для подъема по вертикальной и наклонно закрепленной веревке, в спасательных операциях, для подъема груза, для натягивания веревок, создания захватов для рук и т. п. Принцип работы зажимов основан на пропуске верёвки только в одном направлении. В зажимах для веревки реализованы два принципа действия: 1. пережимание; 2. перегибание. В наиболее популярных в промышленном альпинизме зажимах типа «жюмар» , «кролл» , «шант» и других оба принципа, как правило, используются в комплексе. Жумар – (швейцарские альпинисты Адольф Жюси и Вальтер Марти, 1958 г. )

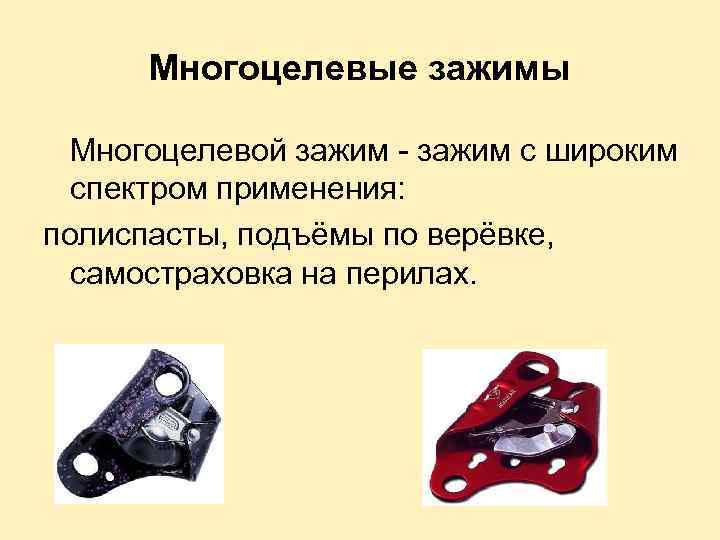

Многоцелевые зажимы Многоцелевой зажим - зажим с широким спектром применения: полиспасты, подъёмы по верёвке, самостраховка на перилах.

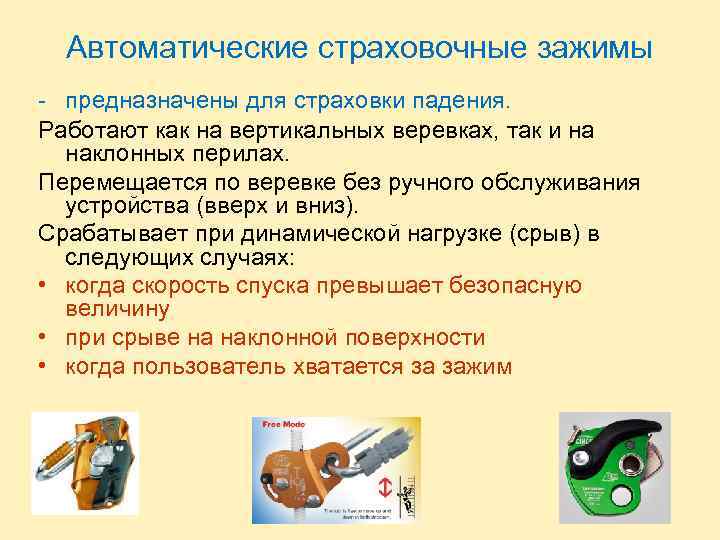

Автоматические страховочные зажимы - предназначены для страховки падения. Работают как на вертикальных веревках, так и на наклонных перилах. Перемещается по веревке без ручного обслуживания устройства (вверх и вниз). Срабатывает при динамической нагрузке (срыв) в следующих случаях: • когда скорость спуска превышает безопасную величину • при срыве на наклонной поверхности • когда пользователь хватается за зажим

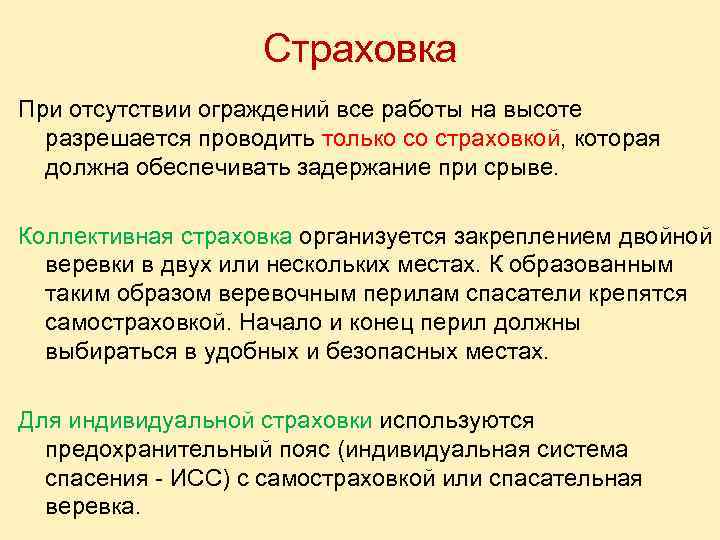

Страховка При отсутствии ограждений все работы на высоте разрешается проводить только со страховкой, которая должна обеспечивать задержание при срыве. Коллективная страховка организуется закреплением двойной веревки в двух или нескольких местах. К образованным таким образом веревочным перилам спасатели крепятся самостраховкой. Начало и конец перил должны выбираться в удобных и безопасных местах. Для индивидуальной страховки используются предохранительный пояс (индивидуальная система спасения - ИСС) с самостраховкой или спасательная веревка.

Страховка Спасатель (КО), выполняющий подъем на высоту первым, использует, с непременным соблюдением правил страховки, сохранившиеся лестницы, скобы и прочие элементы конструкций. Подъем остальных спасателей и необходимого оснащения производится с помощью спускаемых сверху веревок или по сохранившимся лестницам. После подъема на высоту следует выбрать опоры(элементы конструкций зданий и сооружений), удобные для закрепления веревок и обеспечивающие надежную страховку.

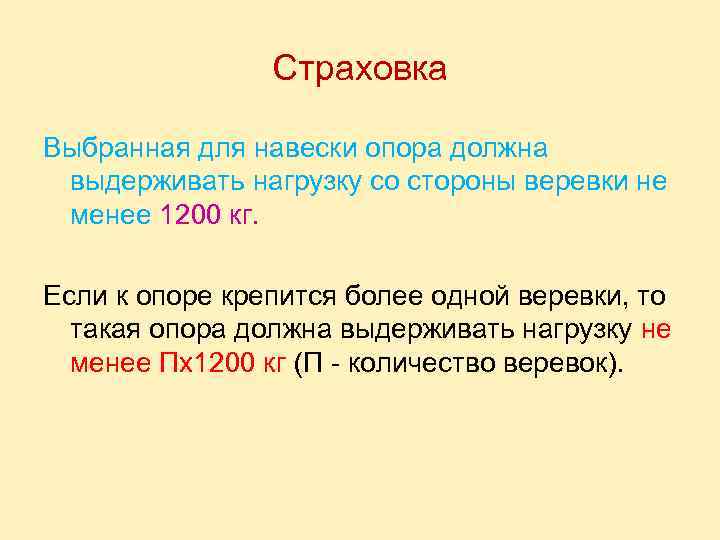

Страховка Выбранная для навески опора должна выдерживать нагрузку со стороны веревки не менее 1200 кг. Если к опоре крепится более одной веревки, то такая опора должна выдерживать нагрузку не менее Пх1200 кг (П - количество веревок).

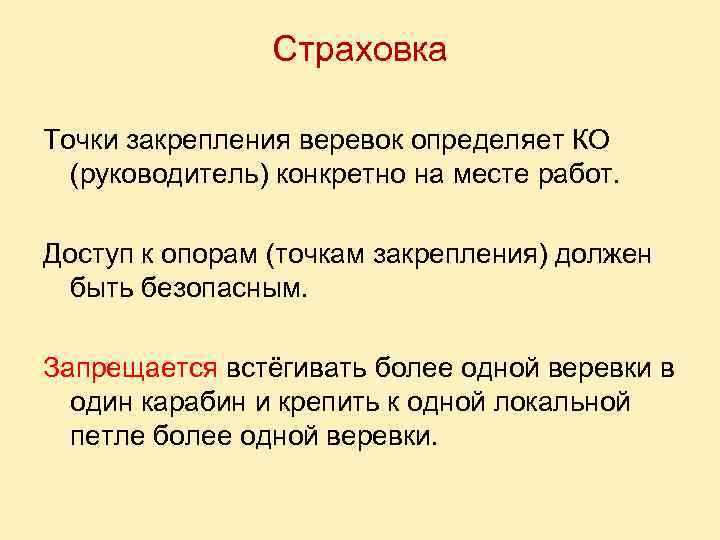

Страховка Точки закрепления веревок определяет КО (руководитель) конкретно на месте работ. Доступ к опорам (точкам закрепления) должен быть безопасным. Запрещается встёгивать более одной веревки в один карабин и крепить к одной локальной петле более одной веревки.

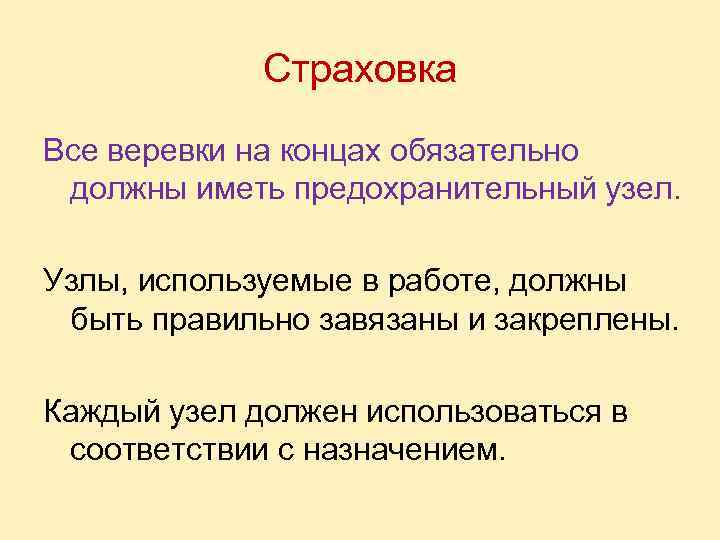

Страховка Все веревки на концах обязательно должны иметь предохранительный узел. Узлы, используемые в работе, должны быть правильно завязаны и закреплены. Каждый узел должен использоваться в соответствии с назначением.

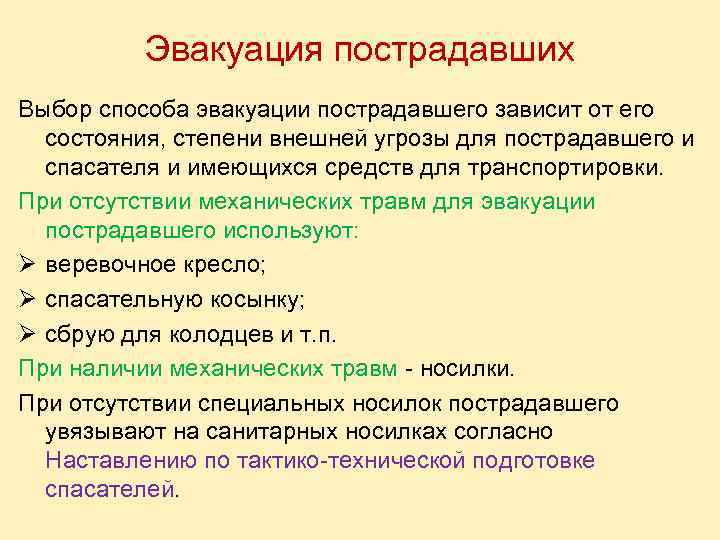

Эвакуация пострадавших Выбор способа эвакуации пострадавшего зависит от его состояния, степени внешней угрозы для пострадавшего и спасателя и имеющихся средств для транспортировки. При отсутствии механических травм для эвакуации пострадавшего используют: Ø веревочное кресло; Ø спасательную косынку; Ø сбрую для колодцев и т. п. При наличии механических травм - носилки. При отсутствии специальных носилок пострадавшего увязывают на санитарных носилках согласно Наставлению по тактико-технической подготовке спасателей.

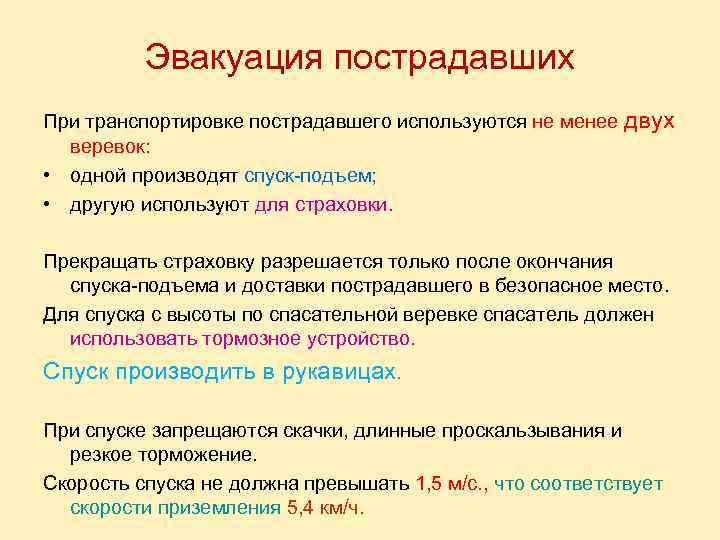

Эвакуация пострадавших При транспортировке пострадавшего используются не менее двух веревок: • одной производят спуск-подъем; • другую используют для страховки. Прекращать страховку разрешается только после окончания спуска-подъема и доставки пострадавшего в безопасное место. Для спуска с высоты по спасательной веревке спасатель должен использовать тормозное устройство. Спуск производить в рукавицах. При спуске запрещаются скачки, длинные проскальзывания и резкое торможение. Скорость спуска не должна превышать 1, 5 м/с. , что соответствует скорости приземления 5, 4 км/ч.

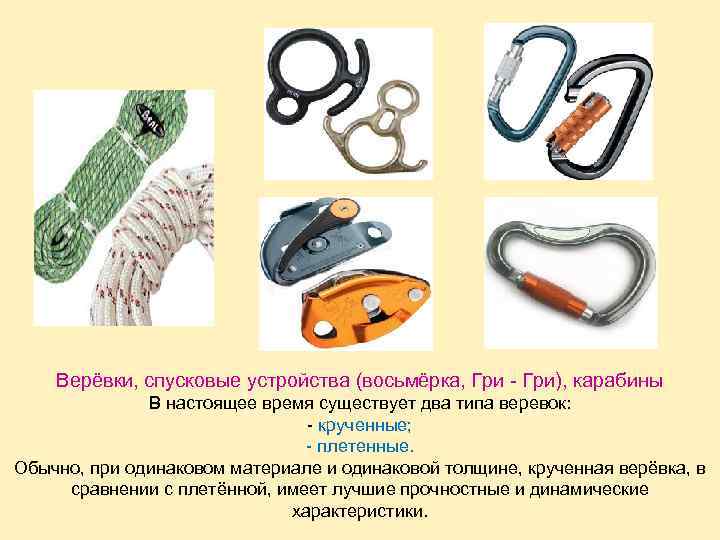

Верёвки, спусковые устройства (восьмёрка, Гри - Гри), карабины В настоящее время существует два типа веревок: - крученные; - плетенные. Обычно, при одинаковом материале и одинаковой толщине, крученная верёвка, в сравнении с плетённой, имеет лучшие прочностные и динамические характеристики.

Жумар ( «Пуани» ) применяется для самостраховки и опоры на вертикальной веревке подъема. КРОЛ - аналог жумара, выполненный без ручки. Жумар нельзя использовать как основное средство страховки, если возможна большая динамическая нагрузка при срыве.

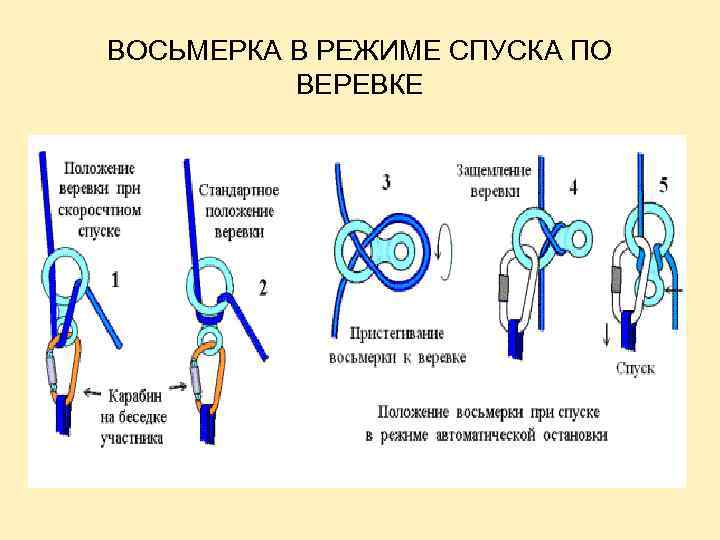

ВОСЬМЕРКА В РЕЖИМЕ СПУСКА ПО ВЕРЕВКЕ

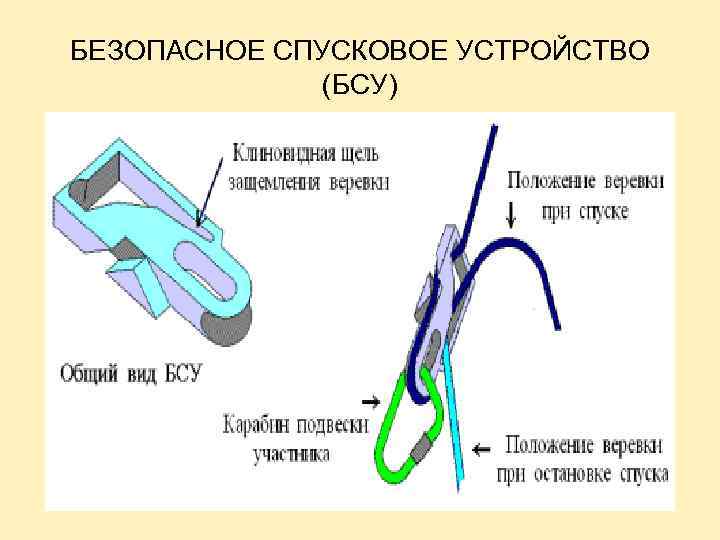

БЕЗОПАСНОЕ СПУСКОВОЕ УСТРОЙСТВО (БСУ)

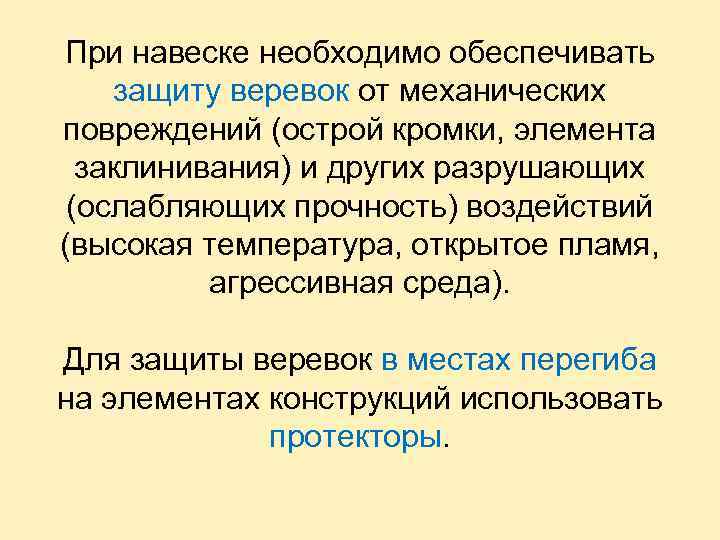

При навеске необходимо обеспечивать защиту веревок от механических повреждений (острой кромки, элемента заклинивания) и других разрушающих (ослабляющих прочность) воздействий (высокая температура, открытое пламя, агрессивная среда). Для защиты веревок в местах перегиба на элементах конструкций использовать протекторы.

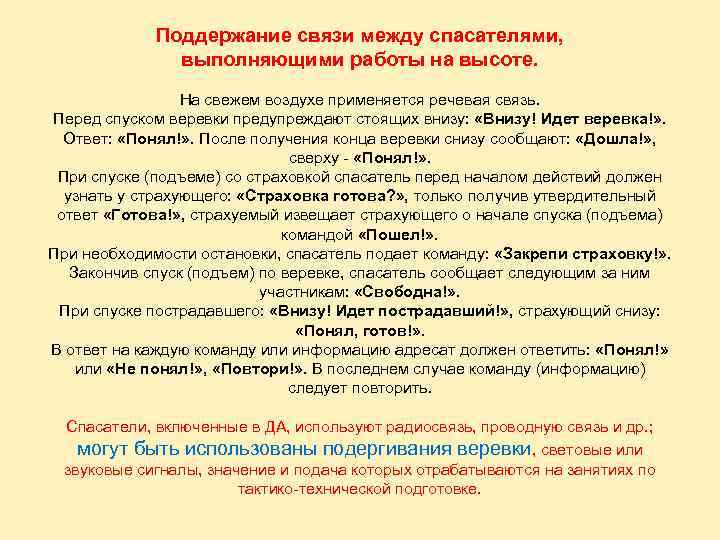

Поддержание связи между спасателями, выполняющими работы на высоте. На свежем воздухе применяется речевая связь. Перед спуском веревки предупреждают стоящих внизу: «Внизу! Идет веревка!» . Ответ: «Понял!» . После получения конца веревки снизу сообщают: «Дошла!» , сверху - «Понял!» . При спуске (подъеме) со страховкой спасатель перед началом действий должен узнать у страхующего: «Страховка готова? » , только получив утвердительный ответ «Готова!» , страхуемый извещает страхующего о начале спуска (подъема) командой «Пошел!» . При необходимости остановки, спасатель подает команду: «Закрепи страховку!» . Закончив спуск (подъем) по веревке, спасатель сообщает следующим за ним участникам: «Свободна!» . При спуске пострадавшего: «Внизу! Идет пострадавший!» , страхующий снизу: «Понял, готов!» . В ответ на каждую команду или информацию адресат должен ответить: «Понял!» или «Не понял!» , «Повтори!» . В последнем случае команду (информацию) следует повторить. Спасатели, включенные в ДА, используют радиосвязь, проводную связь и др. ; могут быть использованы подергивания веревки, световые или звуковые сигналы, значение и подача которых отрабатываются на занятиях по тактико-технической подготовке.

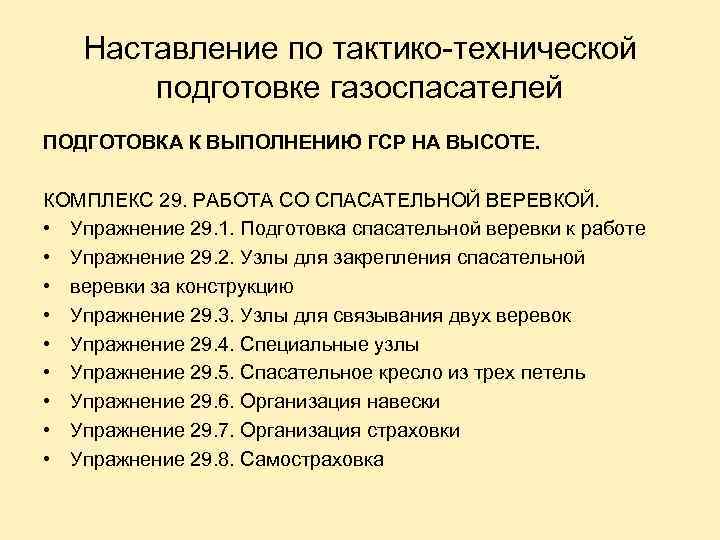

Наставление по тактико-технической подготовке газоспасателей ПОДГОТОВКА К ВЫПОЛНЕНИЮ ГСР НА ВЫСОТЕ. КОМПЛЕКС 29. РАБОТА СО СПАСАТЕЛЬНОЙ ВЕРЕВКОЙ. • Упражнение 29. 1. Подготовка спасательной веревки к работе • Упражнение 29. 2. Узлы для закрепления спасательной • веревки за конструкцию • Упражнение 29. 3. Узлы для связывания двух веревок • Упражнение 29. 4. Специальные узлы • Упражнение 29. 5. Спасательное кресло из трех петель • Упражнение 29. 6. Организация навески • Упражнение 29. 7. Организация страховки • Упражнение 29. 8. Самостраховка

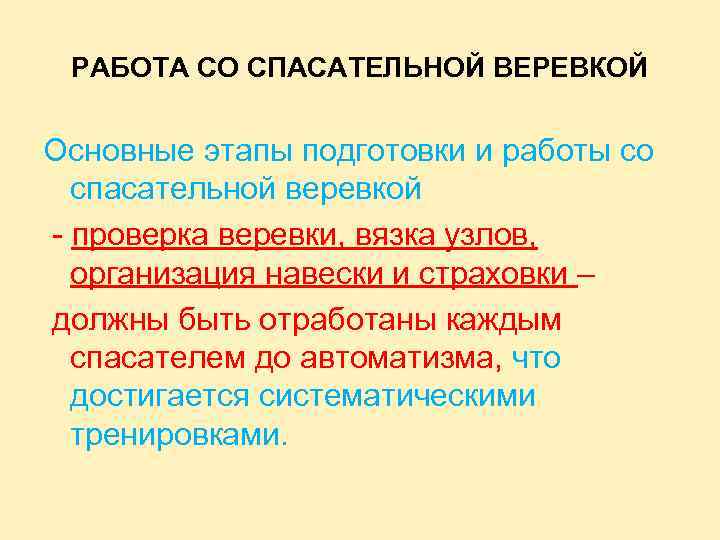

РАБОТА СО СПАСАТЕЛЬНОЙ ВЕРЕВКОЙ Основные этапы подготовки и работы со спасательной веревкой - проверка веревки, вязка узлов, организация навески и страховки – должны быть отработаны каждым спасателем до автоматизма, что достигается систематическими тренировками.

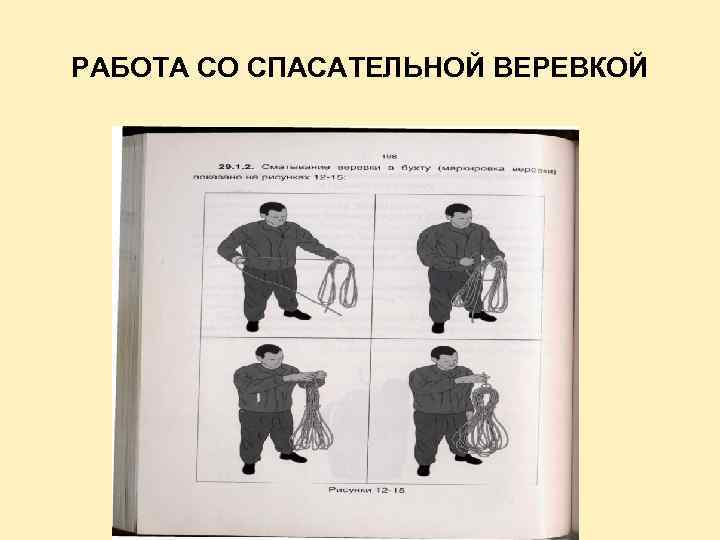

РАБОТА СО СПАСАТЕЛЬНОЙ ВЕРЕВКОЙ

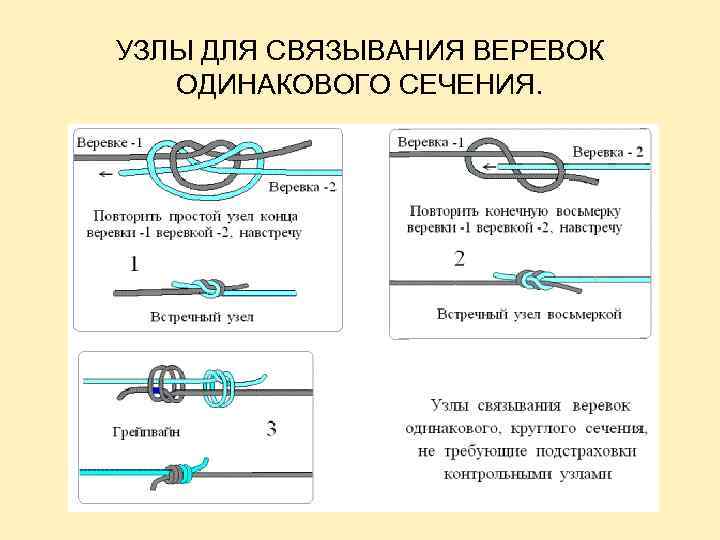

УЗЛЫ ДЛЯ СВЯЗЫВАНИЯ ВЕРЕВОК ОДИНАКОВОГО СЕЧЕНИЯ.

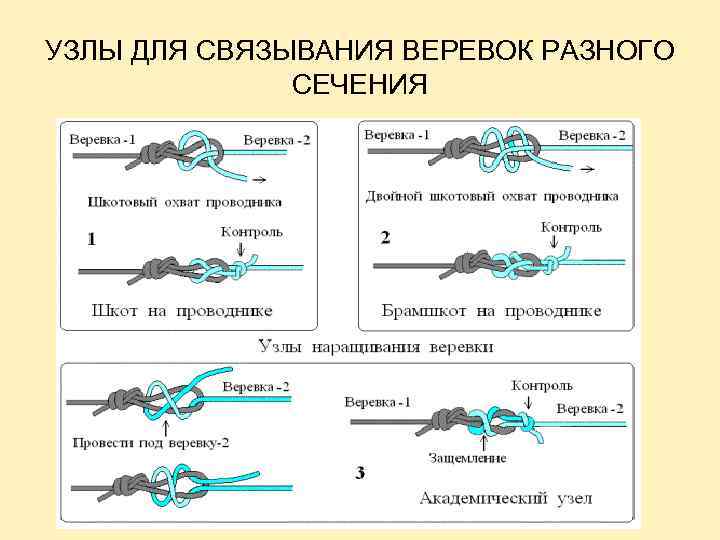

УЗЛЫ ДЛЯ СВЯЗЫВАНИЯ ВЕРЕВОК РАЗНОГО СЕЧЕНИЯ

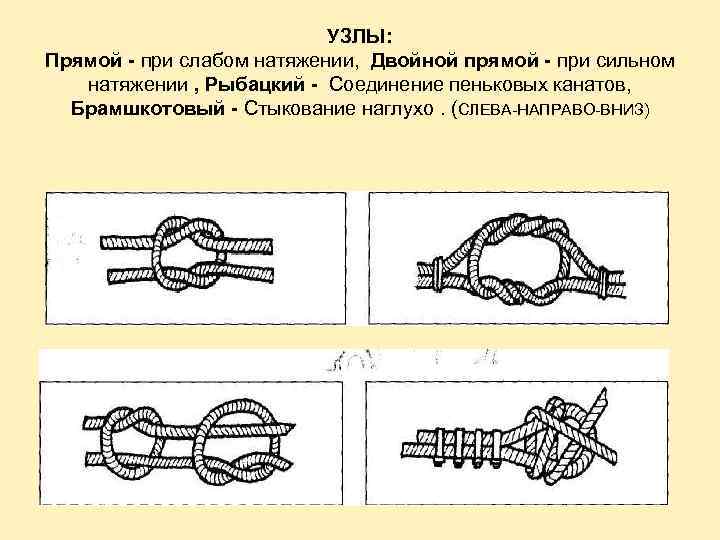

УЗЛЫ: Прямой - при слабом натяжении, Двойной прямой - при сильном натяжении , Рыбацкий - Соединение пеньковых канатов, Брамшкотовый - Стыкование наглухо. (СЛЕВА-НАПРАВО-ВНИЗ)

УЗЛЫ: Мертвая петля, Крестовая петля, Беседочный-Образование незатягивающейся петли на концах, Рифовый-Образование петли при стыковании наглухо (СЛЕВА-НАПРАВО-ВНИЗ)

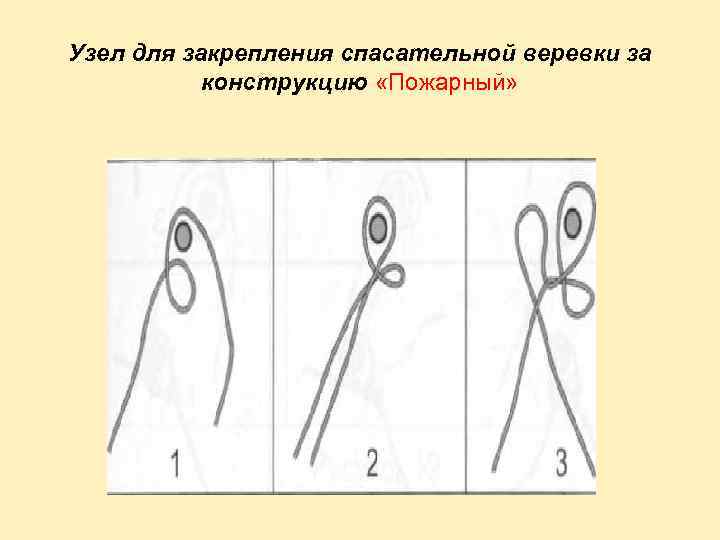

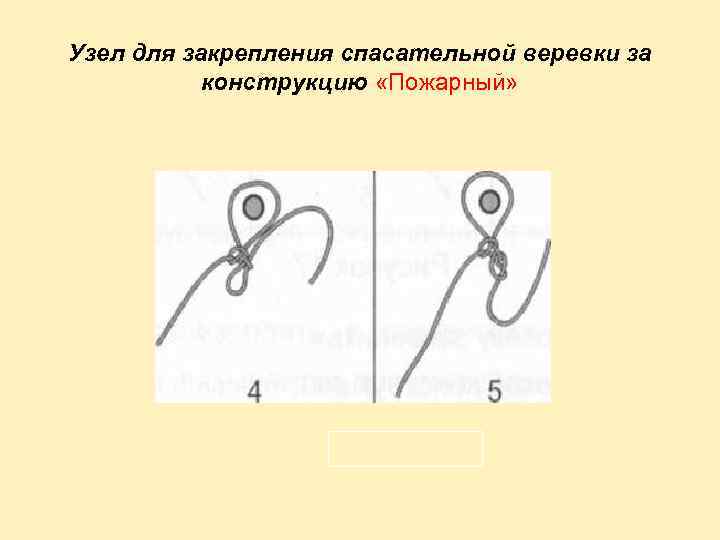

Узел для закрепления спасательной веревки за конструкцию «Пожарный»

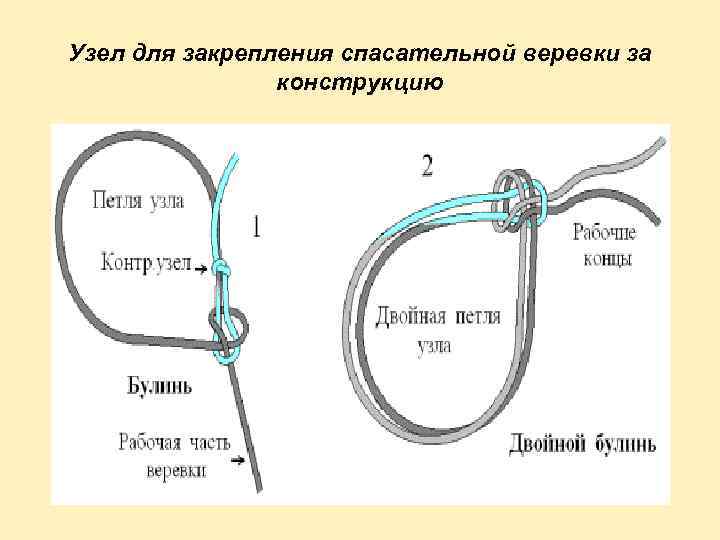

Узел для закрепления спасательной веревки за конструкцию

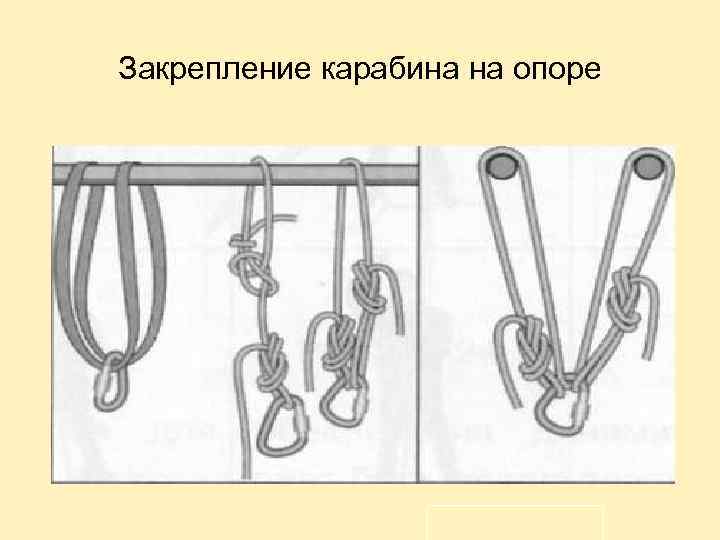

Закрепление карабина на опоре

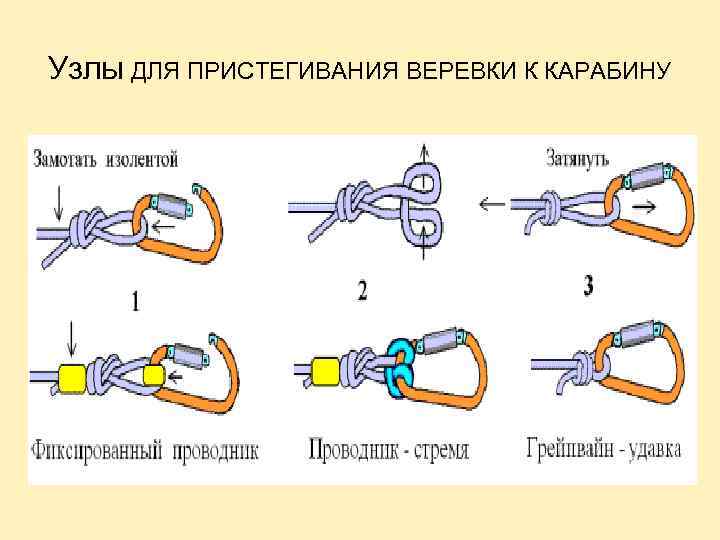

Узлы ДЛЯ ПРИСТЕГИВАНИЯ ВЕРЕВКИ К КАРАБИНУ

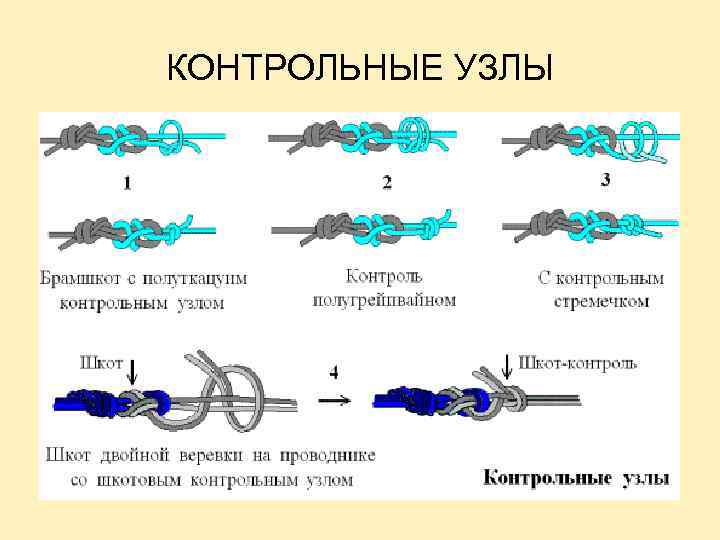

КОНТРОЛЬНЫЕ УЗЛЫ

При отсутствии стропа на поясе (ИСС) самостраховка вяжется из спасательной веревки

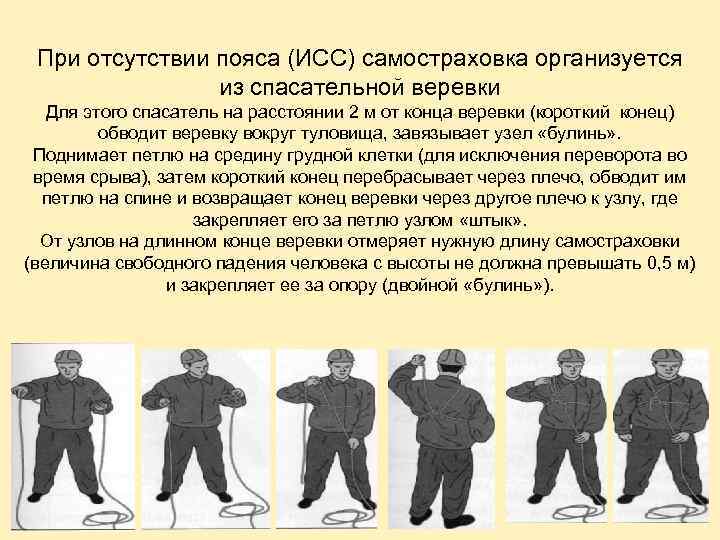

При отсутствии пояса (ИСС) самостраховка организуется из спасательной веревки Для этого спасатель на расстоянии 2 м от конца веревки (короткий конец) обводит веревку вокруг туловища, завязывает узел «булинь» . Поднимает петлю на средину грудной клетки (для исключения переворота во время срыва), затем короткий конец перебрасывает через плечо, обводит им петлю на спине и возвращает конец веревки через другое плечо к узлу, где закрепляет его за петлю узлом «штык» . От узлов на длинном конце веревки отмеряет нужную длину самостраховки (величина свободного падения человека с высоты не должна превышать 0, 5 м) и закрепляет ее за опору (двойной «булинь» ).

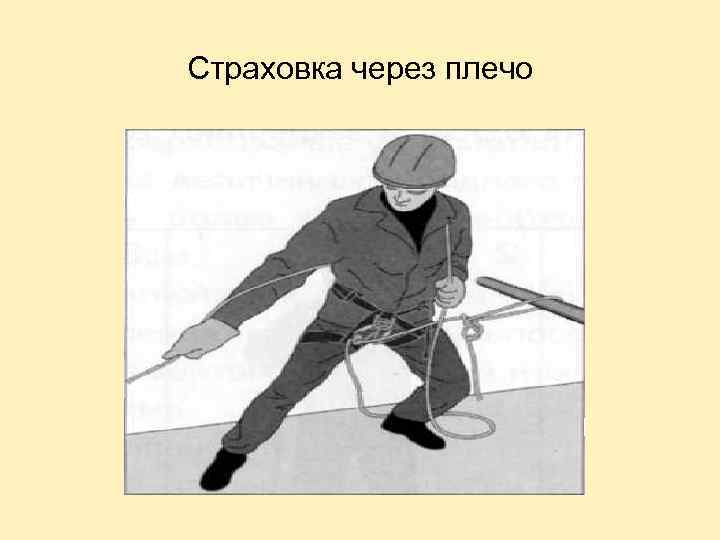

Страховка через плечо

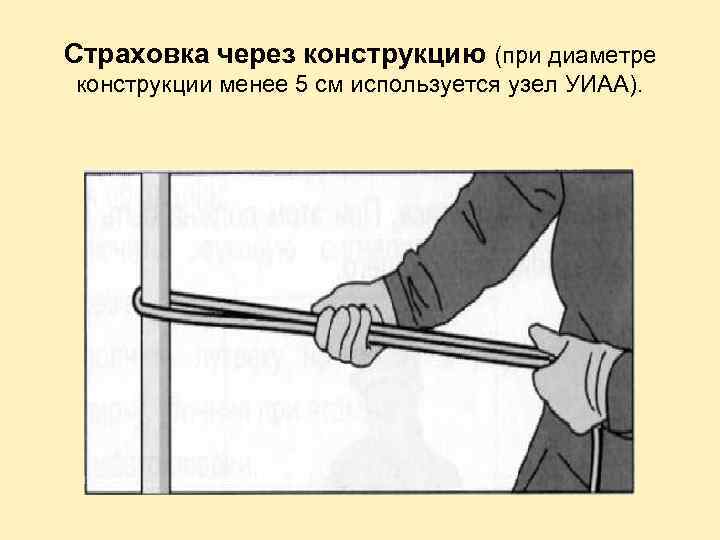

Страховка через конструкцию (при диаметре конструкции менее 5 см используется узел УИАА).

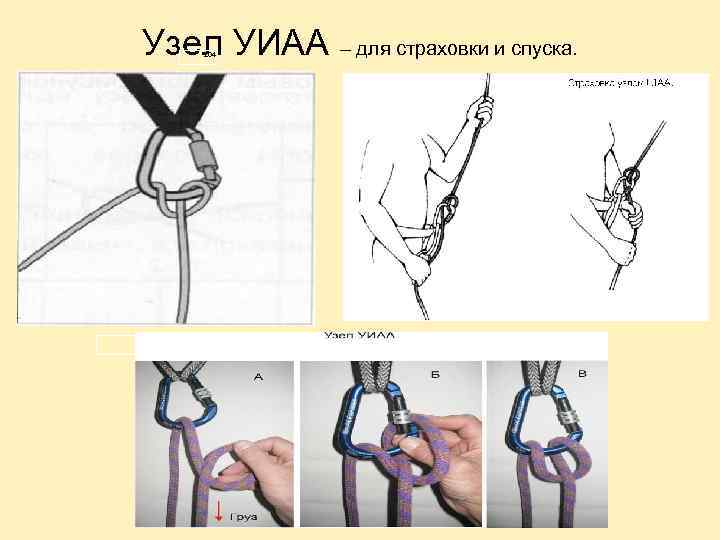

Узел УИАА – для страховки и спуска. 204

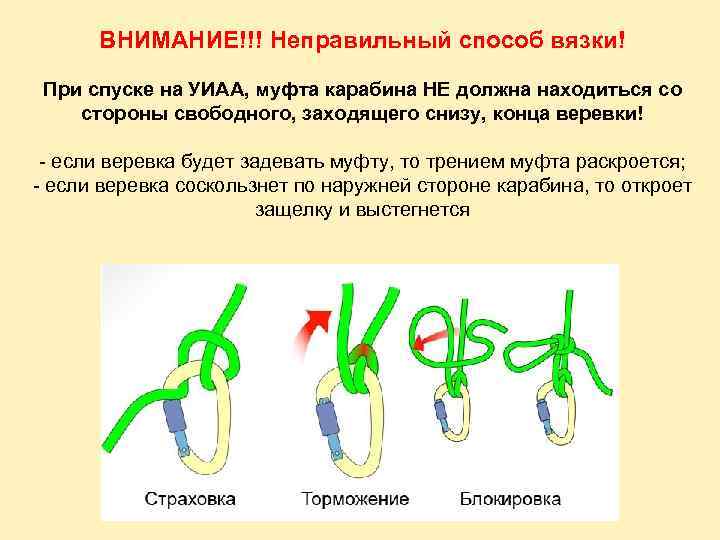

ВНИМАНИЕ!!! Неправильный способ вязки! При спуске на УИАА, муфта карабина НЕ должна находиться со стороны свободного, заходящего снизу, конца веревки! - если веревка будет задевать муфту, то трением муфта раскроется; - если веревка соскользнет по наружней стороне карабина, то откроет защелку и выстегнется

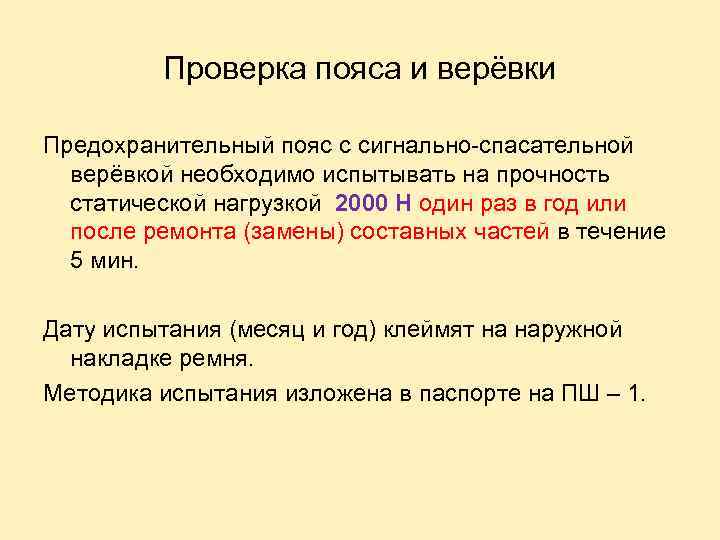

Проверка пояса и верёвки Предохранительный пояс с сигнально-спасательной верёвкой необходимо испытывать на прочность статической нагрузкой 2000 Н один раз в год или после ремонта (замены) составных частей в течение 5 мин. Дату испытания (месяц и год) клеймят на наружной накладке ремня. Методика испытания изложена в паспорте на ПШ – 1.

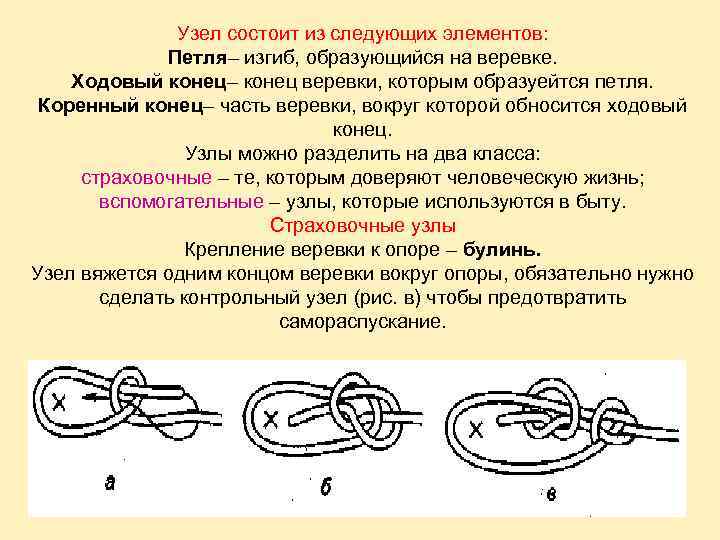

Узел состоит из следующих элементов: Петля– изгиб, образующийся на веревке. Ходовый конец– конец веревки, которым образуейтся петля. Коренный конец– часть веревки, вокруг которой обносится ходовый конец. Узлы можно разделить на два класса: cтраховочные – те, которым доверяют человеческую жизнь; вспомогательные – узлы, которые используются в быту. Страховочные узлы Крепление веревки к опоре – булинь. Узел вяжется одним концом веревки вокруг опоры, обязательно нужно сделать контрольный узел (рис. в) чтобы предотвратить самораспускание.

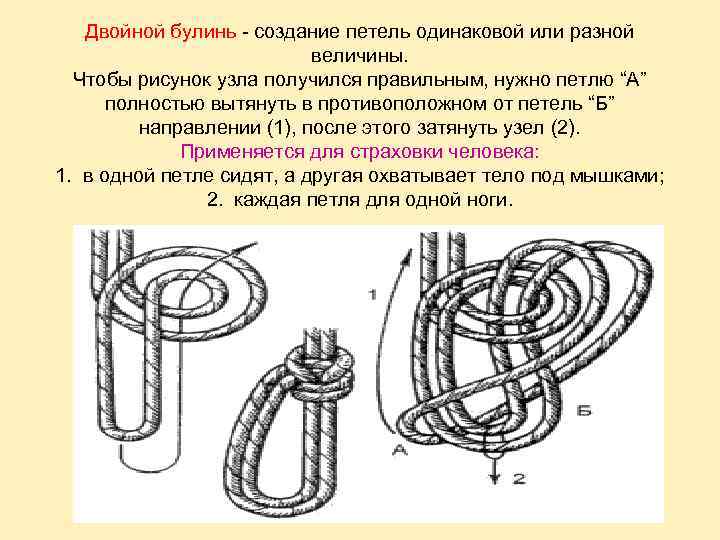

Двойной булинь - создание петель одинаковой или разной величины. Чтобы рисунок узла получился правильным, нужно петлю “А” полностью вытянуть в противоположном от петель “Б” направлении (1), после этого затянуть узел (2). Применяется для страховки человека: 1. в одной петле сидят, а другая охватывает тело под мышками; 2. каждая петля для одной ноги.

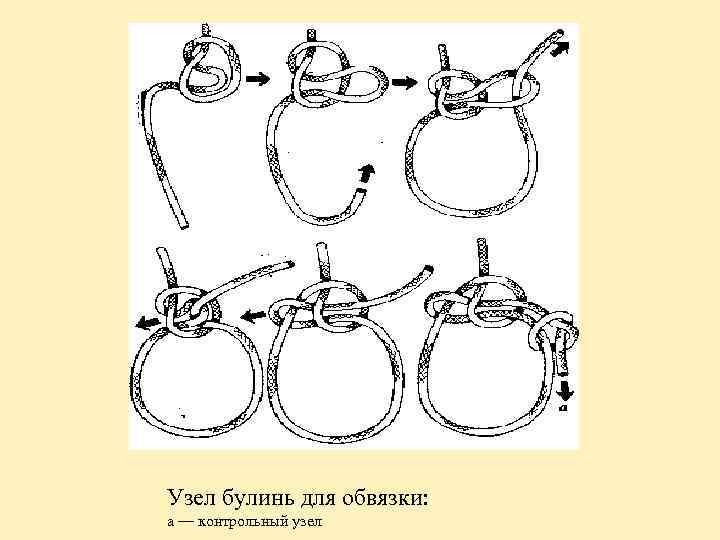

Узел булинь для обвязки: а — контрольный узел

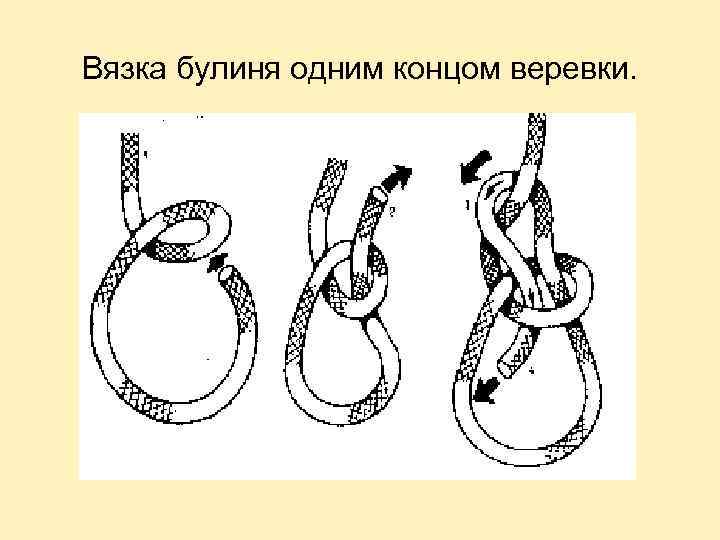

Вязка булиня одним концом веревки.

Вязание незатягивающейся петли на конце веревки – узел восьмерка. Нагрузочный конец должен проходить по верхней стороне узла, также витки должны проходить параллельно один другому, не должно быть перехлестов, иначе уменьшается прочность узла.

Создание петли посредине веревки – австрийский проводник. Веревку берут за середину и поворачивают на 360 градусов чтобы получилась восьмерка. Верхняя петля восьмерки опускается вниз и протаскивается как показано на рисунке б. Чтобы узел затянулся нужно потянуть веревку в разные стороны. Узел может быть использован для создания веревочной лестницы.

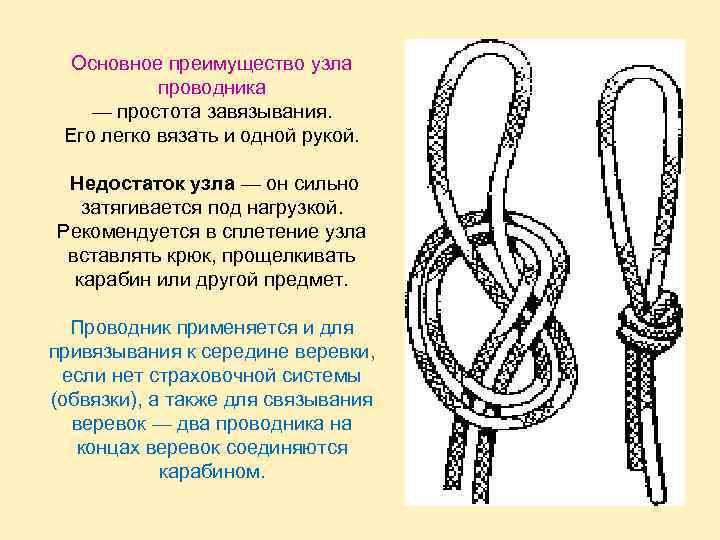

Основное преимущество узла проводника — простота завязывания. Его легко вязать и одной рукой. Недостаток узла — он сильно затягивается под нагрузкой. Рекомендуется в сплетение узла вставлять крюк, прощелкивать карабин или другой предмет. Проводник применяется и для привязывания к середине веревки, если нет страховочной системы (обвязки), а также для связывания веревок — два проводника на концах веревок соединяются карабином.

Восьмерка — прочный узел, к нему не вяжутся контрольные узелки. Чтобы завязать узел восьмерку, надо после начальной стадии проводника сделать петлей дополнительно пол-оборота и ввести в узел с противоположной стороны.

Прямой узел предназначен для связывания веревок одинакового диаметра. Оба конца веревки располагаются параллельно с одной стороны. Поскольку узел подвержен саморазвязыванию, на обоих концах веревки обязательны контрольные узлы.

Встречный узел широко используется для связывания двух веревок, в том числе и разного диаметра. Рационален для связывания лент и ленты с веревкой. Хорошо держит и легко развязывается после снятия нагрузки.

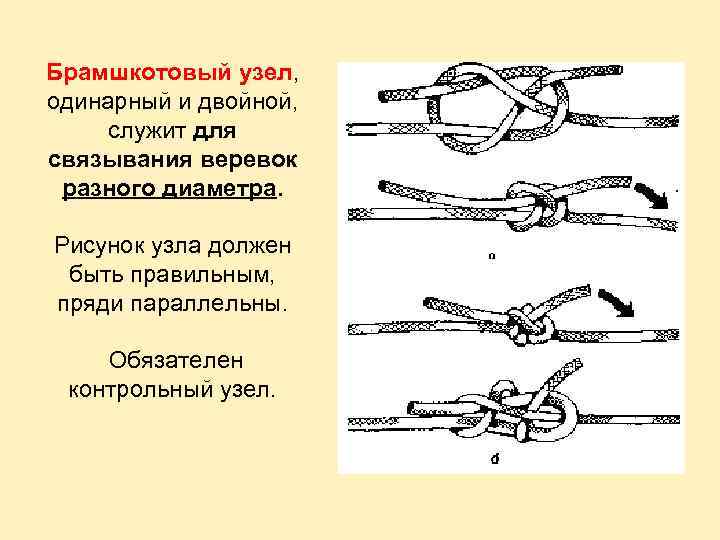

Брамшкотовый узел, одинарный и двойной, служит для связывания веревок разного диаметра. Рисунок узла должен быть правильным, пряди параллельны. Обязателен контрольный узел.

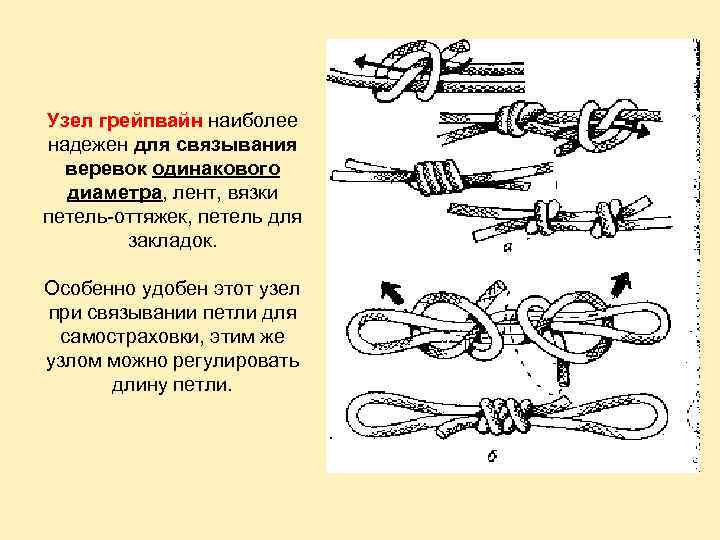

Узел грейпвайн наиболее надежен для связывания веревок одинакового диаметра, лент, вязки петель-оттяжек, петель для закладок. Особенно удобен этот узел при связывании петли для самостраховки, этим же узлом можно регулировать длину петли.

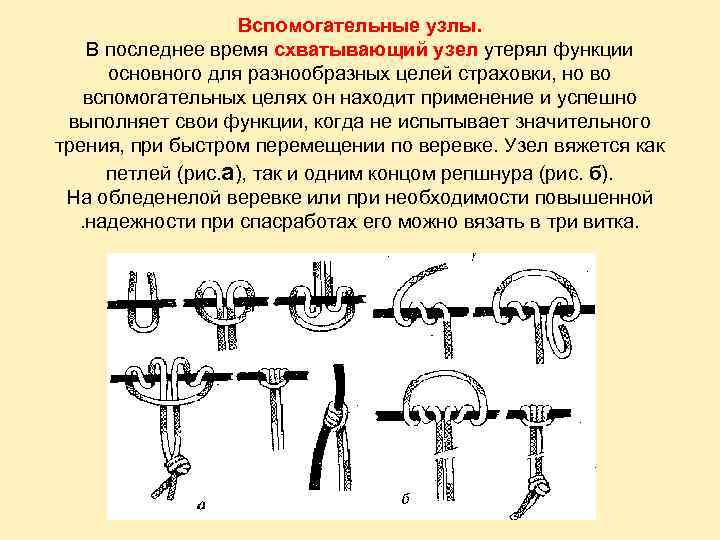

Вспомогательные узлы. В последнее время схватывающий узел утерял функции основного для разнообразных целей страховки, но во вспомогательных целях он находит применение и успешно выполняет свои функции, когда не испытывает значительного трения, при быстром перемещении по веревке. Узел вяжется как петлей (рис. а), так и одним концом репшнура (рис. б). На обледенелой веревке или при необходимости повышенной. надежности при спасработах его можно вязать в три витка.

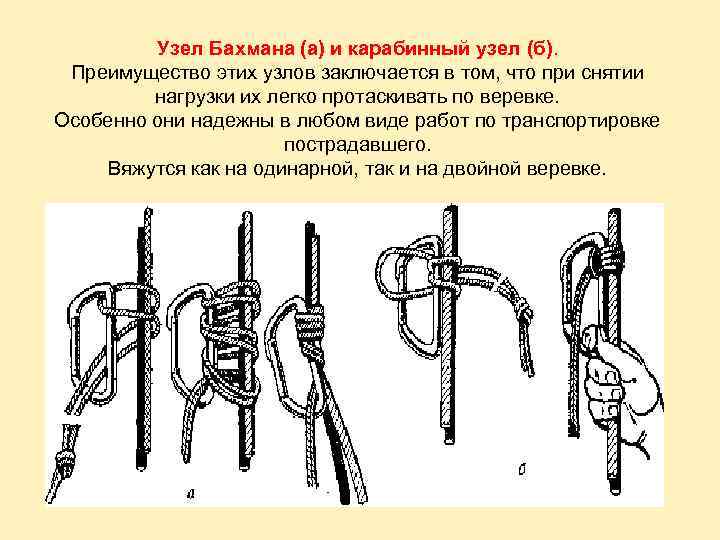

Узел Бахмана (а) и карабинный узел (б). Преимущество этих узлов заключается в том, что при снятии нагрузки их легко протаскивать по веревке. Особенно они надежны в любом виде работ по транспортировке пострадавшего. Вяжутся как на одинарной, так и на двойной веревке.

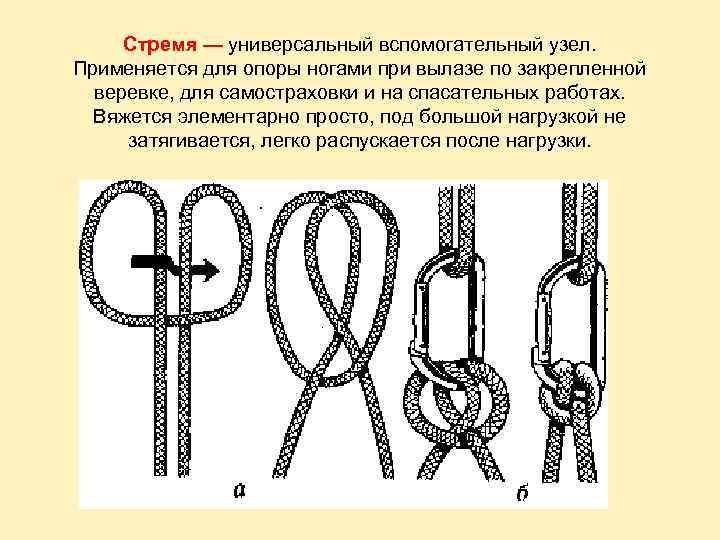

Стремя — универсальный вспомогательный узел. Применяется для опоры ногами при вылазе по закрепленной веревке, для самостраховки и на спасательных работах. Вяжется элементарно просто, под большой нагрузкой не затягивается, легко распускается после нагрузки.

Узел (петля) Гарда — прекрасное средство для страховки. Практически незаменим при транспортировке пострадавшего. Легко вяжется. Надежен при любом состоянии веревки

Узел рифовый (штыковой) — при необходимости закрепления веревки в карабине под нагрузкой просто незаменим. Легко вяжется, надежно держит, легко развязывается под самой большой нагрузкой

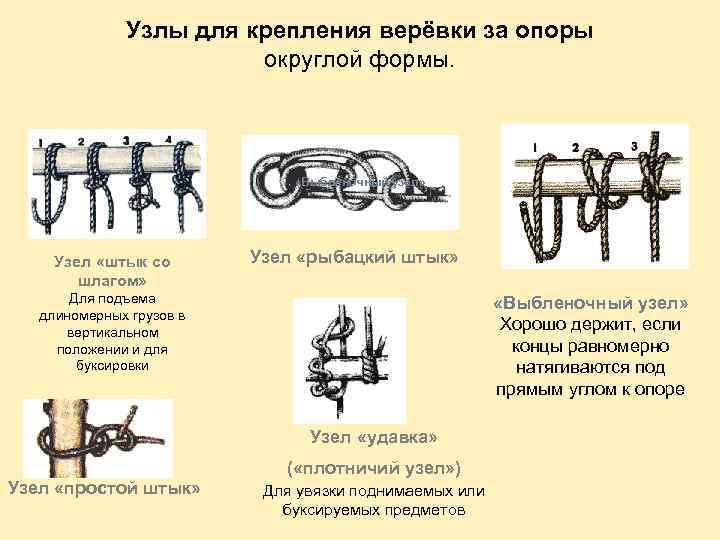

Узлы для крепления верёвки за опоры округлой формы. «Выбленочный узел» Узел «штык со шлагом» Узел «рыбацкий штык» Для подъема длиномерных грузов в вертикальном положении и для буксировки «Выбленочный узел» Хорошо держит, если концы равномерно натягиваются под прямым углом к опоре Узел «удавка» Узел «простой штык» ( «плотничий узел» ) Для увязки поднимаемых или буксируемых предметов

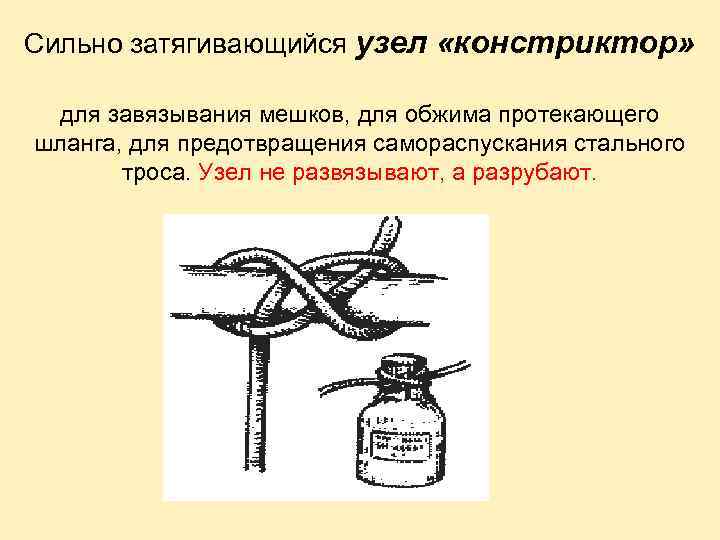

Сильно затягивающийся узел «констриктор» для завязывания мешков, для обжима протекающего шланга, для предотвращения самораспускания стального троса. Узел не развязывают, а разрубают.

Узлы (контрольные) на конце верёвки Узел «косичка» По объёму больше восьмерки Простой узел. «Беседочный» узел «Морская петля» . «Булинь» незатягивающаяся петля Узел «восьмерка»

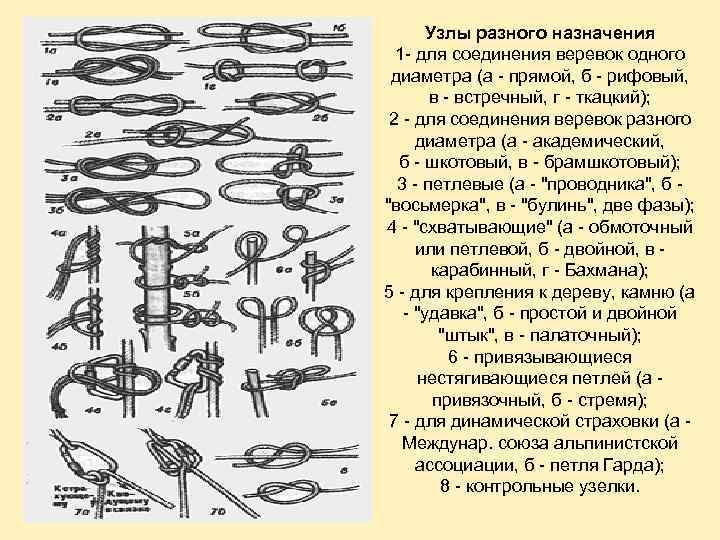

Узлы разного назначения 1 - для соединения веревок одного диаметра (а - прямой, б - рифовый, в - встречный, г - ткацкий); 2 - для соединения веревок разного диаметра (а - академический, б - шкотовый, в - брамшкотовый); 3 - петлевые (а - "проводника", б "восьмерка", в - "булинь", две фазы); 4 - "схватывающие" (а - обмоточный или петлевой, б - двойной, в карабинный, г - Бахмана); 5 - для крепления к дереву, камню (а - "удавка", б - простой и двойной "штык", в - палаточный); 6 - привязывающиеся нестягивающиеся петлей (а привязочный, б - стремя); 7 - для динамической страховки (а Междунар. союза альпинистской ассоциации, б - петля Гарда); 8 - контрольные узелки.

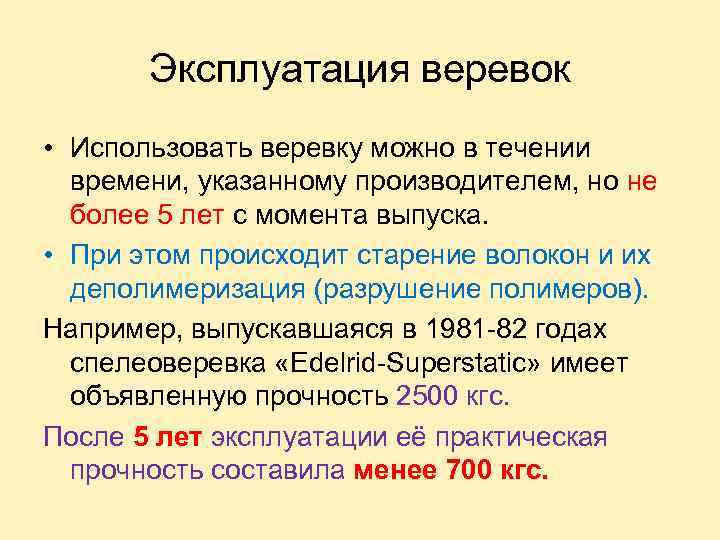

Эксплуатация веревок • Использовать веревку можно в течении времени, указанному производителем, но не более 5 лет с момента выпуска. • При этом происходит старение волокон и их деполимеризация (разрушение полимеров). Например, выпускавшаяся в 1981 -82 годах спелеоверевка «Edelrid-Superstatic» имеет объявленную прочность 2500 кгс. После 5 лет эксплуатации её практическая прочность составила менее 700 кгс.

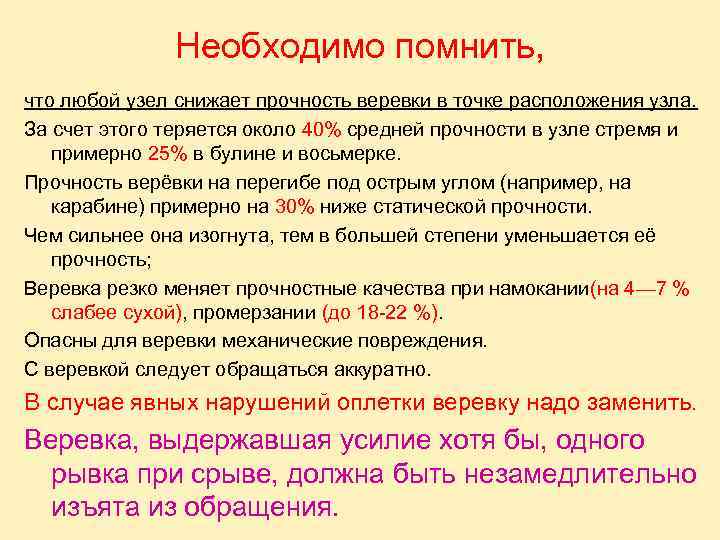

Необходимо помнить, что любой узел снижает прочность веревки в точке расположения узла. За счет этого теряется около 40% средней прочности в узле стремя и примерно 25% в булине и восьмерке. Прочность верёвки на перегибе под острым углом (например, на карабине) примерно на 30% ниже статической прочности. Чем сильнее она изогнута, тем в большей степени уменьшается её прочность; Веревка резко меняет прочностные качества при намокании(на 4— 7 % слабее сухой), промерзании (до 18 -22 %). Опасны для веревки механические повреждения. С веревкой следует обращаться аккуратно. В случае явных нарушений оплетки веревку надо заменить. Веревка, выдержавшая усилие хотя бы, одного рывка при срыве, должна быть незамедлительно изъята из обращения.

УЧЕБНОПРОИЗВОДСТВЕННЫЙ ЭКОЛОГИЧЕСКИЙ ЦЕНТР г. Брянск Занятие окончено. Спасибо за внимание.
