Учебно-научный полигон Кафедры геофизики Геологического факультета МГУ Александровка

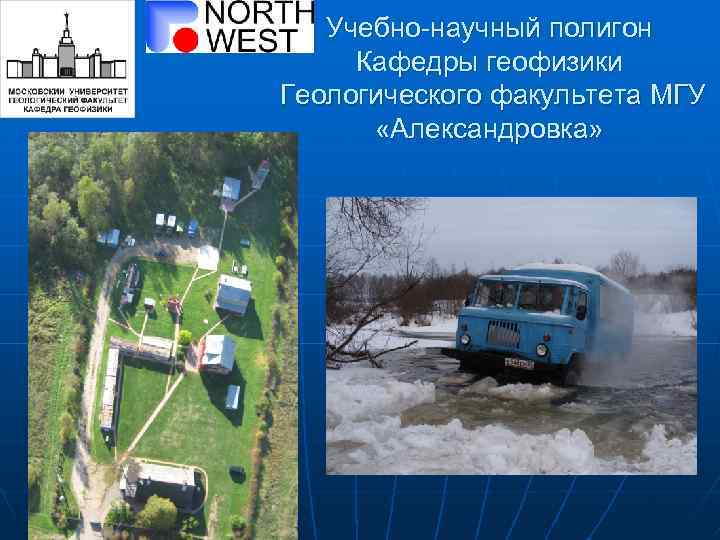

Учебно-научный полигон Кафедры геофизики Геологического факультета МГУ «Александровка»

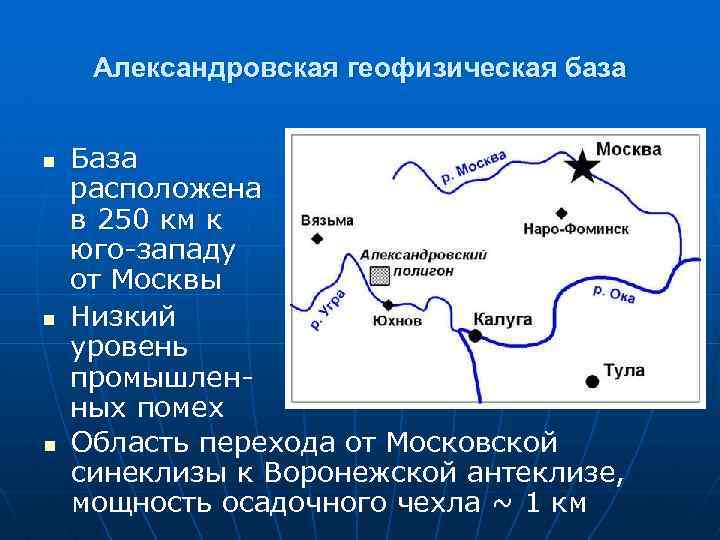

Александровская геофизическая база n n n База расположена в 250 км к юго-западу от Москвы Низкий уровень промышленных помех Область перехода от Московской синеклизы к Воронежской антеклизе, мощность осадочного чехла ~ 1 км

Александровская геофизическая база - создана в 60 х годах XX века (ВНИИГеофизики) - с середины 90 х годов – Кафедра Геофизики МГУ

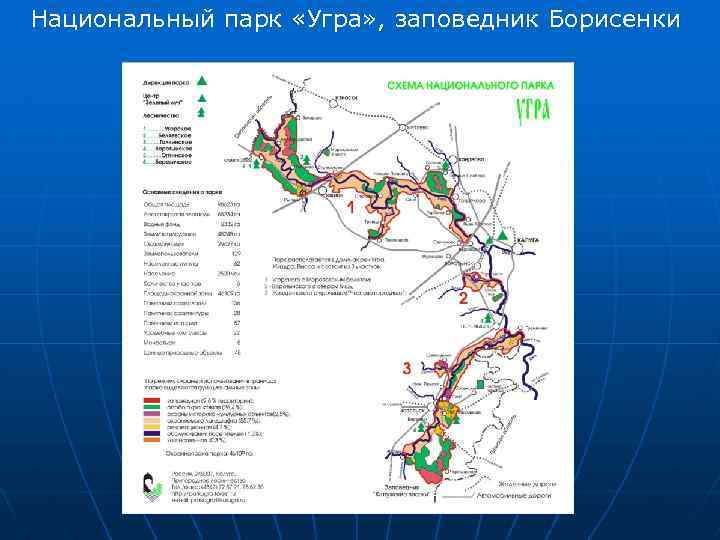

Национальный парк «Угра» , заповедник Борисенки

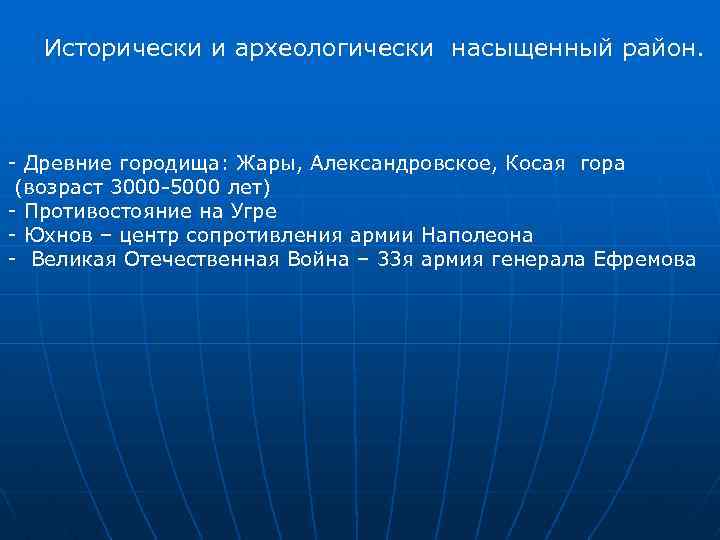

Исторически и археологически насыщенный район. - Древние городища: Жары, Александровское, Косая гора (возраст 3000 -5000 лет) - Противостояние на Угре - Юхнов – центр сопротивления армии Наполеона - Великая Отечественная Война – 33 я армия генерала Ефремова

Использование геофизической базы n n Студенческие практики • Для студентов кафедры геофизики геологического ф -та МГУ – с 1992 г. (зимние практики – с 2000 г. ) • Для студентов геофизического ф-та МГРИ – с 1998 г. • Для студентов кафедры геофизики университета «Дубна» - с 2004 г. • Для студентов кафедры геофизики Саратовского Государственного Университета – с 2009 г. • Студенты и стажеры из Европы – с 2011 г. Школы-семинары для специалистов • Ежегодный семинар, посвященный изучению аппаратуры канадской компании «Феникс» - с 2001 г. • Международные геофизические конференции и семинары - Опытно-методические полевые работы, - Испытания новых разработок в области электроразведочной аппаратуры, - Опробирование усовершенствованных методик полевых измерений

Студенческие практики n n n По глубинной электроразведке (ВЭЗ, ЗСБ, ЧЗ, МТЗ, CSMT, ВП) По малоглубинной электроразведке (Электротомография, БЭЗ, ЭМППК, Георадар, ЕП) По гравиразведке По магниторазведке По сейсморазведке По каротажу. На территории полигона имеется скважина глубиной 300 м

Зимние студенческие практики

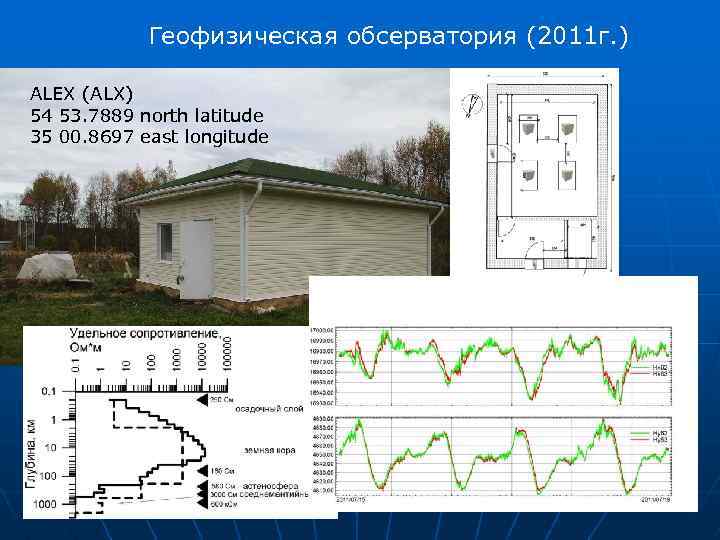

Геофизическая обсерватория (2011 г. ) ALEX (ALX) 54 53. 7889 north latitude 35 00. 8697 east longitude

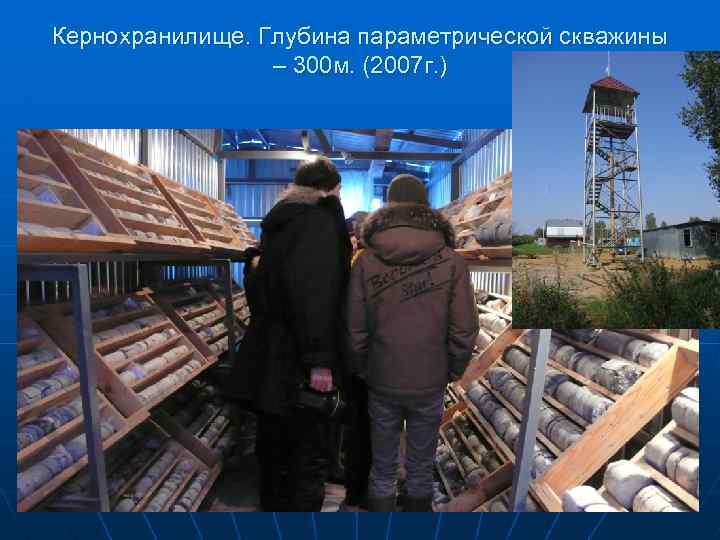

Кернохранилище. Глубина параметрической скважины – 300 м. (2007 г. )

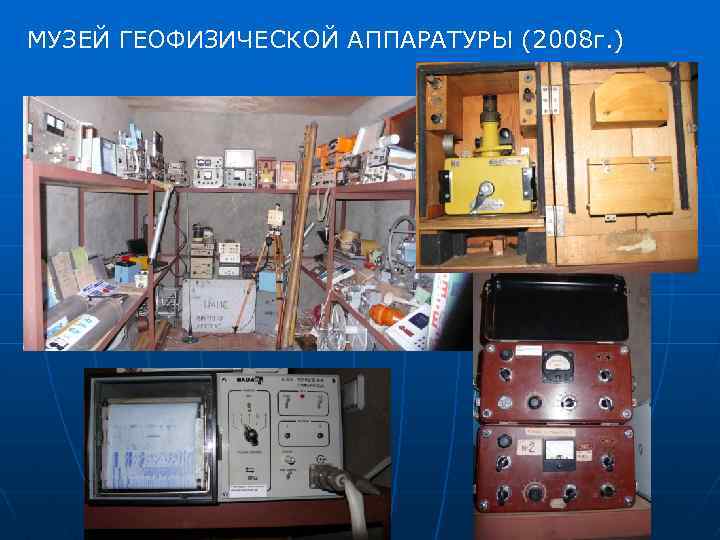

МУЗЕЙ ГЕОФИЗИЧЕСКОЙ АППАРАТУРЫ (2008 г. )

Электроразведка - МТЗ - магнитотеллурика ЧЗ – частотные зондирования ЗСБ – зондирования становлением ВЭЗ – классика электроразведки Электротомография Георадар ЭММППК Бесконтактные зондирования Речные зондирования

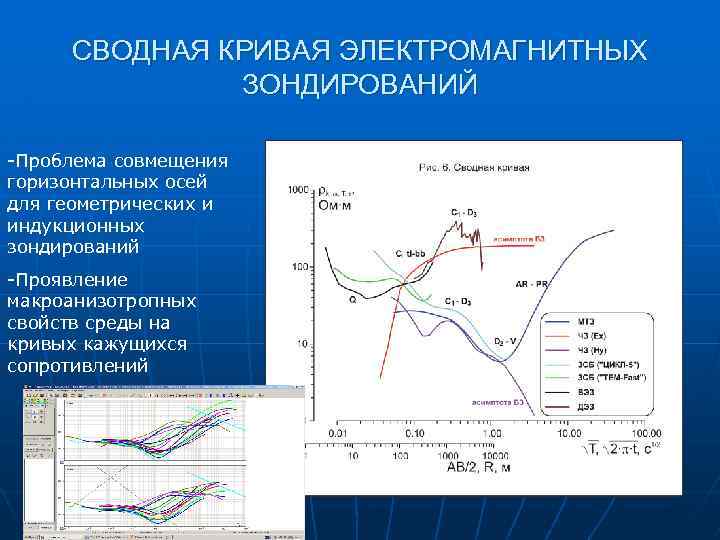

СВОДНАЯ КРИВАЯ ЭЛЕКТРОМАГНИТНЫХ ЗОНДИРОВАНИЙ -Проблема совмещения горизонтальных осей для геометрических и индукционных зондирований -Проявление макроанизотропных свойств среды на кривых кажущихся сопротивлений

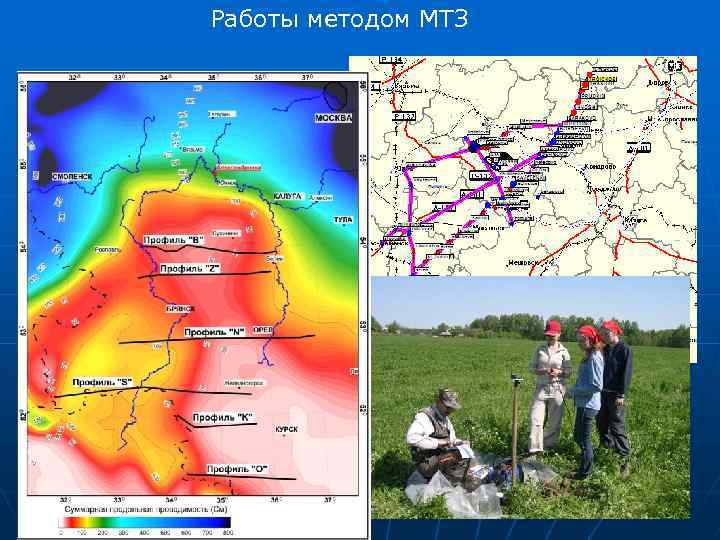

Работы методом МТЗ

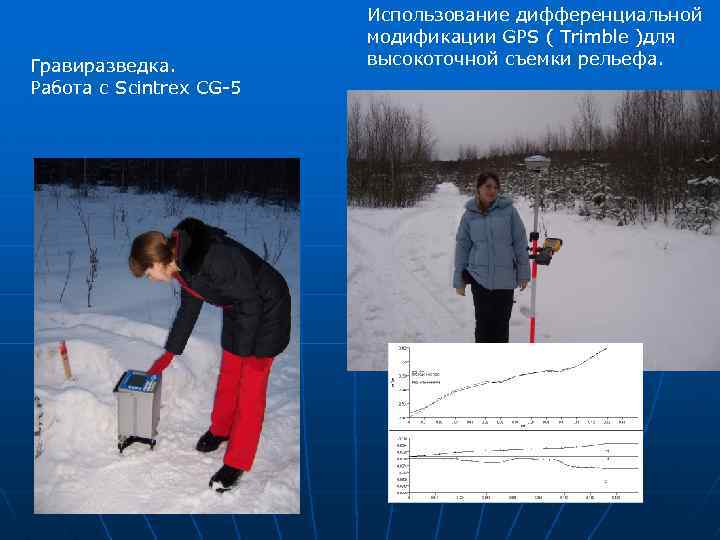

Гравиразведка. Работа с Scintrex CG-5 Использование дифференциальной модификации GPS ( Trimble )для высокоточной съемки рельефа.

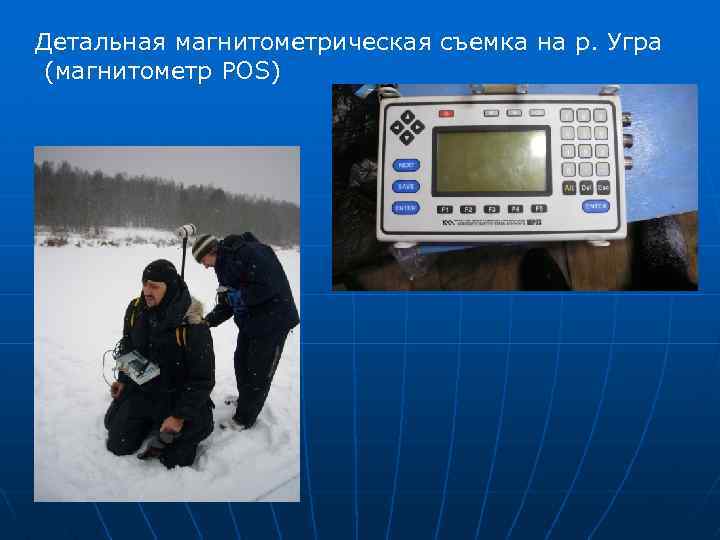

Детальная магнитометрическая съемка на р. Угра (магнитометр POS)

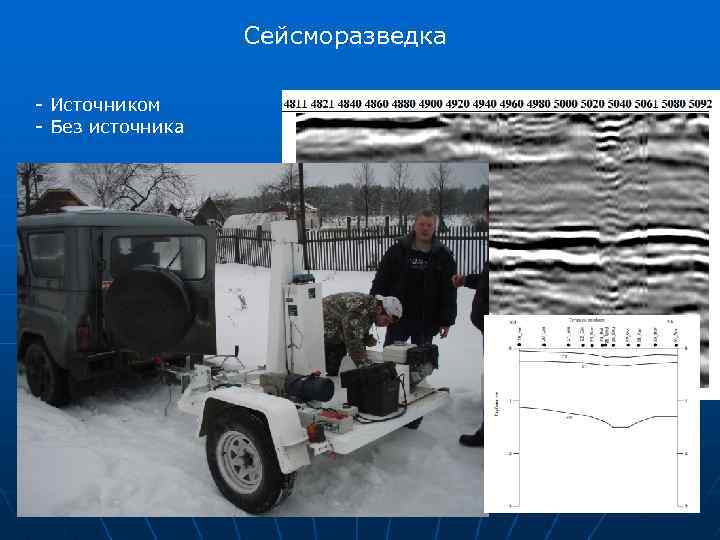

Сейсморазведка - Источником - Без источника

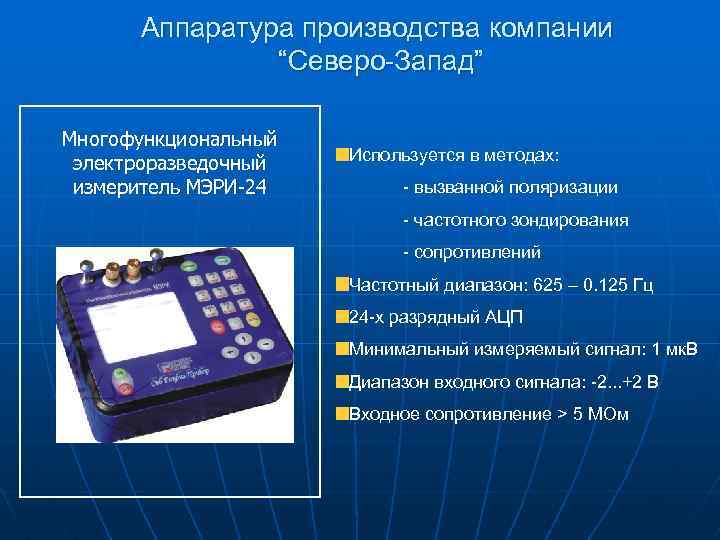

Аппаратура производства компании “Северо-Запад” Многофункциональный электроразведочный измеритель МЭРИ-24 Используется в методах: - вызванной поляризации - частотного зондирования - сопротивлений Частотный диапазон: 625 – 0. 125 Гц 24 -х разрядный АЦП Минимальный измеряемый сигнал: 1 мк. В Диапазон входного сигнала: -2. . . +2 В Входное сопротивление > 5 МОм

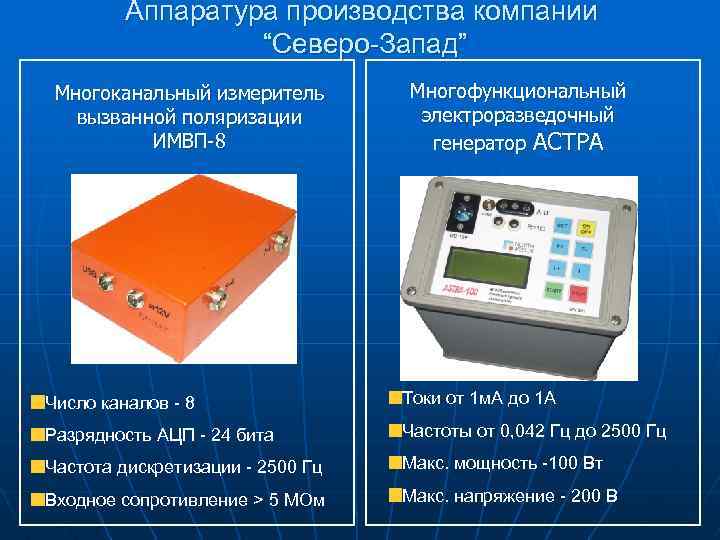

Аппаратура производства компании “Северо-Запад” Многоканальный измеритель вызванной поляризации ИМВП-8 Многофункциональный электроразведочный генератор АСТРА Число каналов - 8 Токи от 1 м. А до 1 А Разрядность АЦП - 24 бита Частоты от 0, 042 Гц до 2500 Гц Частота дискретизации - 2500 Гц Макс. мощность -100 Вт Входное сопротивление > 5 МОм Макс. напряжение - 200 В

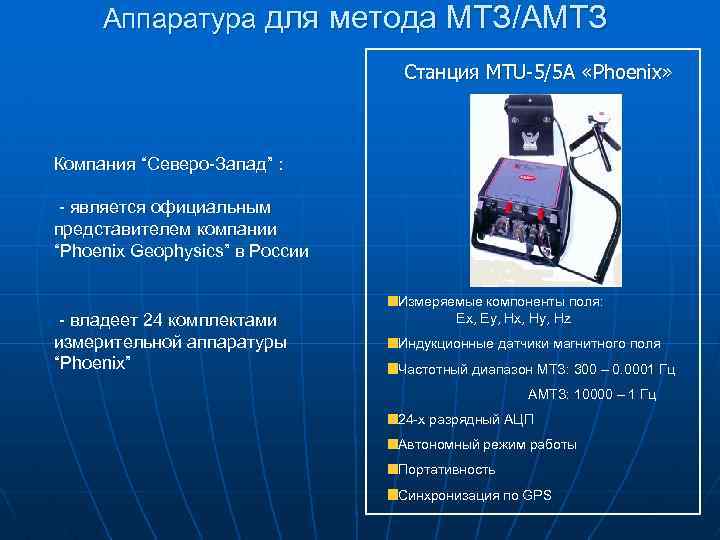

Аппаратура для метода МТЗ/АМТЗ Станция MTU-5/5 A «Phoenix» Компания “Северо-Запад” : - является официальным представителем компании “Phoenix Geophysics” в России - владеет 24 комплектами измерительной аппаратуры “Phoenix” Измеряемые компоненты поля: Ex, Ey, Hx, Hy, Hz Индукционные датчики магнитного поля Частотный диапазон МТЗ: 300 – 0. 0001 Гц АМТЗ: 10000 – 1 Гц 24 -х разрядный АЦП Автономный режим работы Портативность Синхронизация по GPS

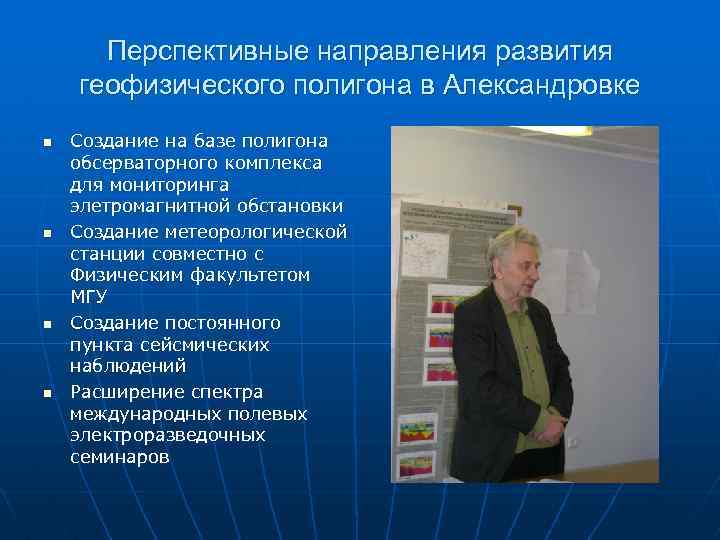

Перспективные направления развития геофизического полигона в Александровке n n Создание на базе полигона обсерваторного комплекса для мониторинга элетромагнитной обстановки Создание метеорологической станции совместно с Физическим факультетом МГУ Создание постоянного пункта сейсмических наблюдений Расширение спектра международных полевых электроразведочных семинаров

Спасибо за внимание!
