Учебно-методический комплекс «СОВРЕМЕННЫЕ ТЕХНОЛОГИИ В СТРОИТЕЛЬСТВЕ» . Одесская государственная академия строительства и архитектуры награждена золотой медалью и дипломом победителя за его создание. Конкурс проведен Министерством образования и науки, молодежи и спорта Украины в 2011 году.
Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства Опорный конспект лекций-презентаций Раздел СОВРЕМЕННЫЕ ТЕХНОЛОГИИ УСТРОЙСТВА ПОЛОВ Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э. , д. т. н. , доцент Олейник Н. В.

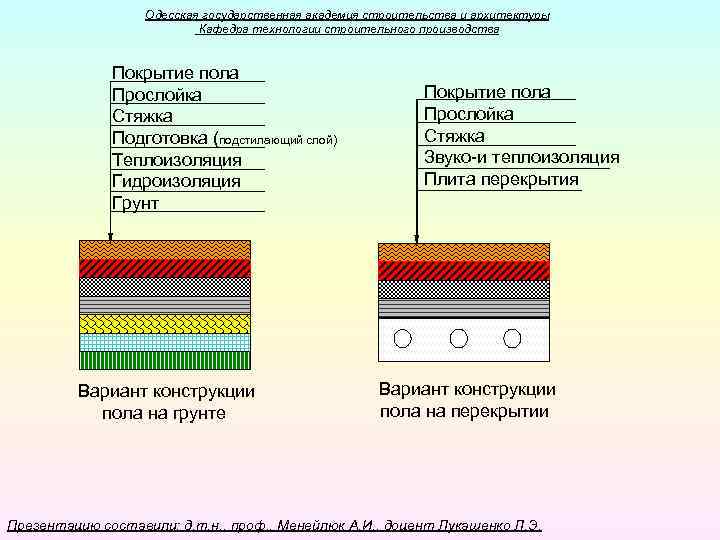

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства Покрытие пола Прослойка Стяжка Подготовка (подстилающий слой) Теплоизоляция Гидроизоляция Грунт Вариант конструкции пола на грунте Покрытие пола Прослойка Стяжка Звуко-и теплоизоляция Плита перекрытия Вариант конструкции пола на перекрытии Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.
Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства Виды полов 1. Монолитные – бетонные, асфальтобетонные, цементно-песчаные, террацовые, мозаичные, ксилолитовые, металлоцементные, полимерцементобетонные, прессбетонные. 2. Рулонные – из линолеума, релина, синтетических ворсовых ковров, поливинилхлоридной пленки. 3. Штучные – из досок, из штучного паркета, из каменных плит и плиток, полимерных плиток, мозаичных плиток, ковровой мозаики. Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

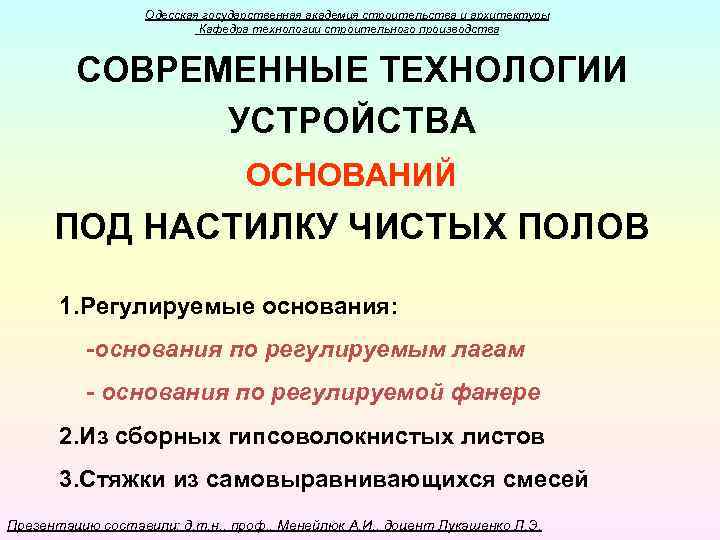

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства СОВРЕМЕННЫЕ ТЕХНОЛОГИИ УСТРОЙСТВА ОСНОВАНИЙ ПОД НАСТИЛКУ ЧИСТЫХ ПОЛОВ 1. Регулируемые основания: -основания по регулируемым лагам - основания по регулируемой фанере 2. Из сборных гипсоволокнистых листов 3. Стяжки из самовыравнивающихся смесей Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.
Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства УСТРОЙСТО РЕГУЛИРУЕМЫХ ОСНОВАНИЙ Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

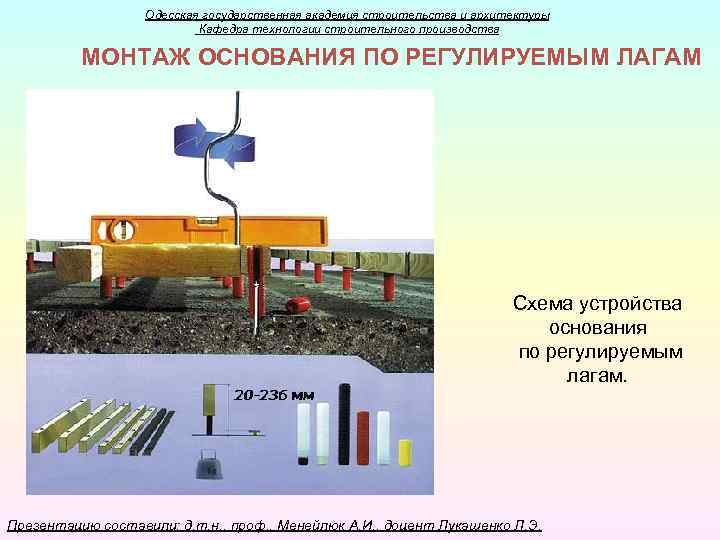

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства МОНТАЖ ОСНОВАНИЯ ПО РЕГУЛИРУЕМЫМ ЛАГАМ Схема устройства основания по регулируемым лагам. Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

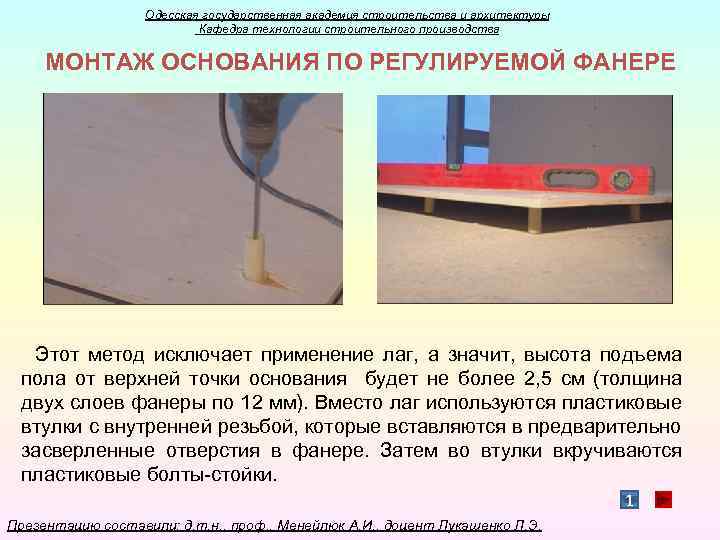

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства МОНТАЖ ОСНОВАНИЯ ПО РЕГУЛИРУЕМОЙ ФАНЕРЕ Этот метод исключает применение лаг, а значит, высота подъема пола от верхней точки основания будет не более 2, 5 см (толщина двух слоев фанеры по 12 мм). Вместо лаг используются пластиковые втулки с внутренней резьбой, которые вставляются в предварительно засверленные отверстия в фанере. Затем во втулки вкручиваются пластиковые болты-стойки. 1 Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

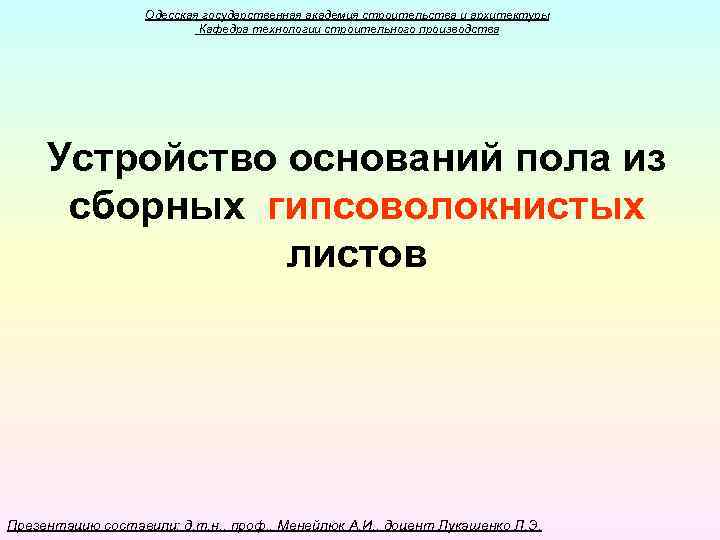

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства Устройство оснований пола из сборных гипсоволокнистых листов Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

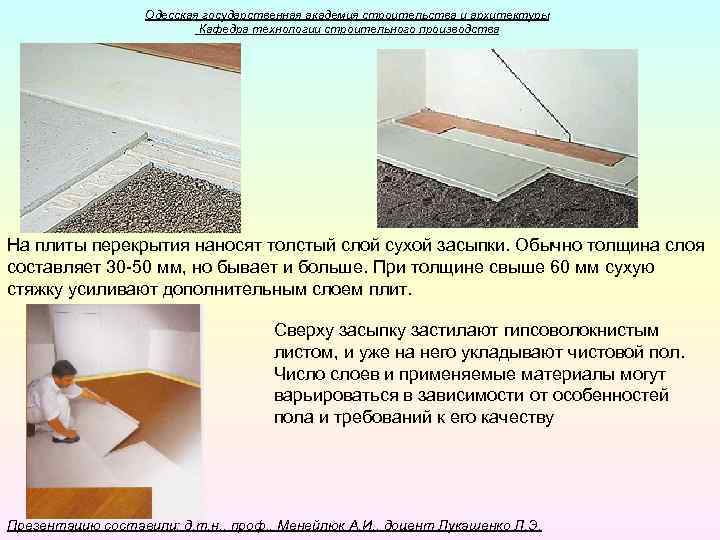

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства На плиты перекрытия наносят толстый слой сухой засыпки. Обычно толщина слоя составляет 30 -50 мм, но бывает и больше. При толщине свыше 60 мм сухую стяжку усиливают дополнительным слоем плит. Сверху засыпку застилают гипсоволокнистым листом, и уже на него укладывают чистовой пол. Число слоев и применяемые материалы могут варьироваться в зависимости от особенностей пола и требований к его качеству Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.
Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства Способы крепления гипсоволокнистых листов: ― клеевой ― механический (на саморезы) Крепление элементов основания с помощью гипсового клея Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

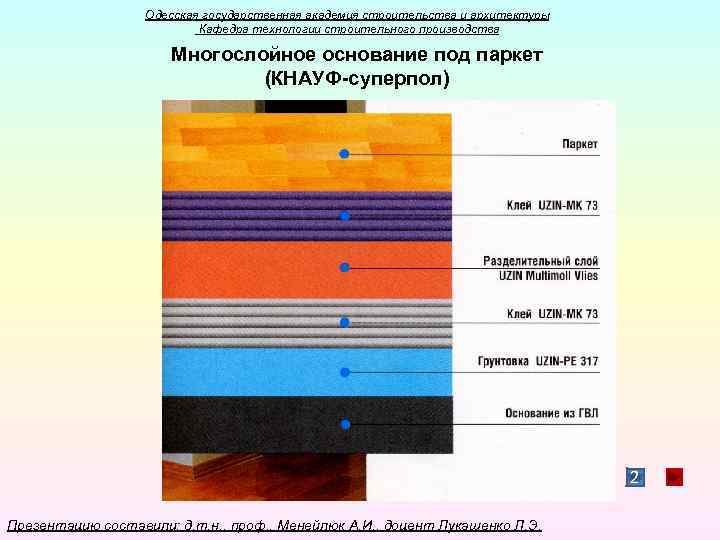

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства Многослойное основание под паркет (КНАУФ-суперпол) 2 Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

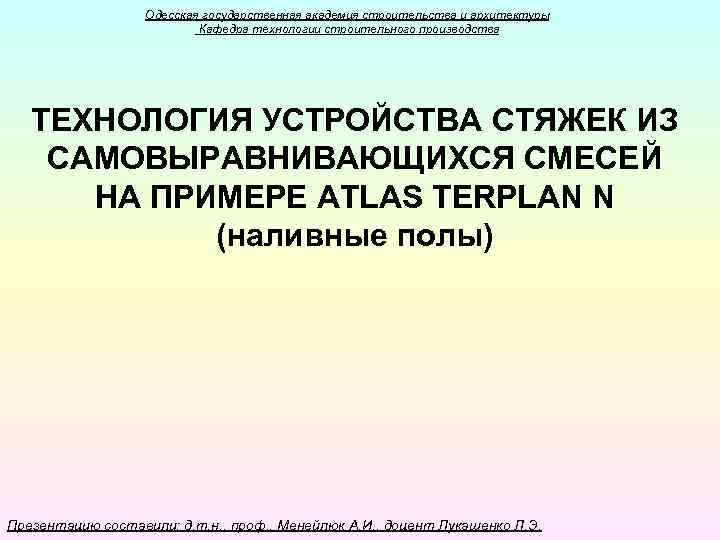

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства ТЕХНОЛОГИЯ УСТРОЙСТВА СТЯЖЕК ИЗ САМОВЫРАВНИВАЮЩИХСЯ СМЕСЕЙ НА ПРИМЕРЕ ATLAS TERPLAN N (наливные полы) Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

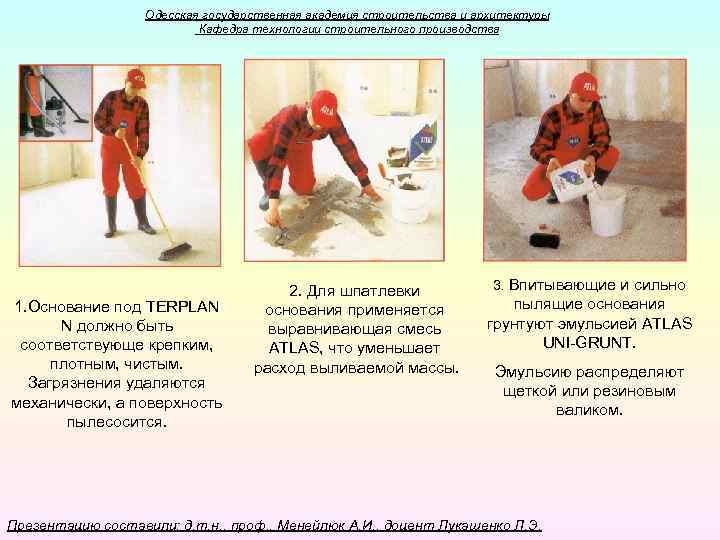

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства 1. Основание под TERPLAN N должно быть соответствующе крепким, плотным, чистым. Загрязнения удаляются механически, а поверхность пылесосится. 2. Для шпатлевки основания применяется выравнивающая смесь ATLAS, что уменьшает расход выливаемой массы. 3. Впитывающие и сильно пылящие основания грунтуют эмульсией ATLAS UNI-GRUNT. Эмульсию распределяют щеткой или резиновым валиком. Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

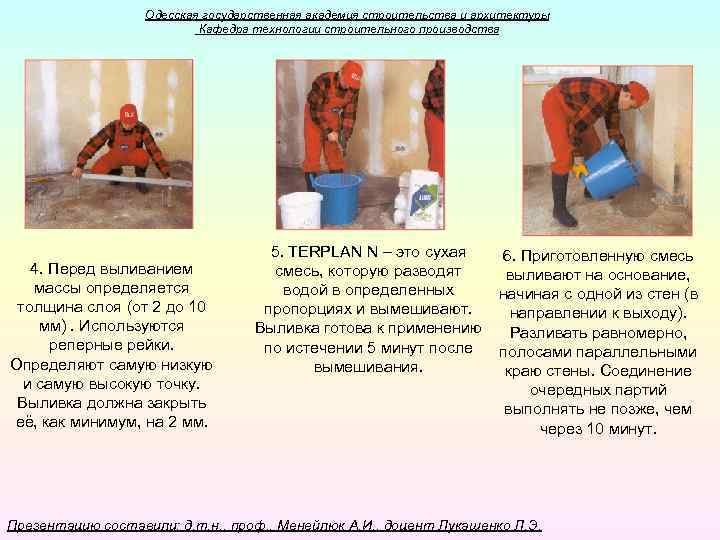

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства 4. Перед выливанием массы определяется толщина слоя (от 2 до 10 мм). Используются реперные рейки. Определяют самую низкую и самую высокую точку. Выливка должна закрыть её, как минимум, на 2 мм. 5. TERPLAN N – это сухая 6. Приготовленную смесь, которую разводят выливают на основание, водой в определенных начиная с одной из стен (в пропорциях и вымешивают. направлении к выходу). Выливка готова к применению Разливать равномерно, по истечении 5 минут после полосами параллельными вымешивания. краю стены. Соединение очередных партий выполнять не позже, чем через 10 минут. Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

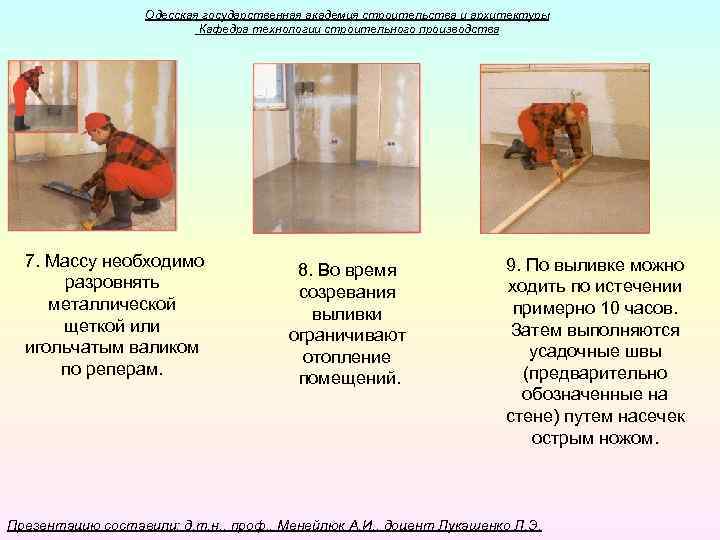

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства 7. Массу необходимо разровнять металлической щеткой или игольчатым валиком по реперам. 8. Во время созревания выливки ограничивают отопление помещений. 9. По выливке можно ходить по истечении примерно 10 часов. Затем выполняются усадочные швы (предварительно обозначенные на стене) путем насечек острым ножом. Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

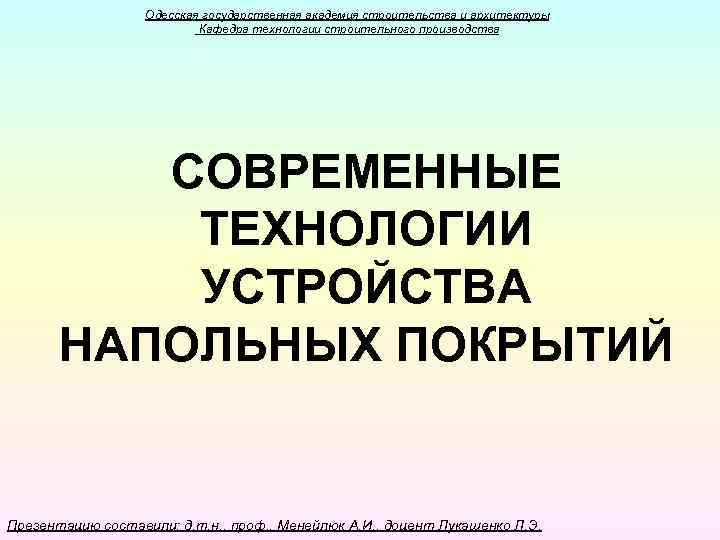

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства СОВРЕМЕННЫЕ ТЕХНОЛОГИИ УСТРОЙСТВА НАПОЛЬНЫХ ПОКРЫТИЙ Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

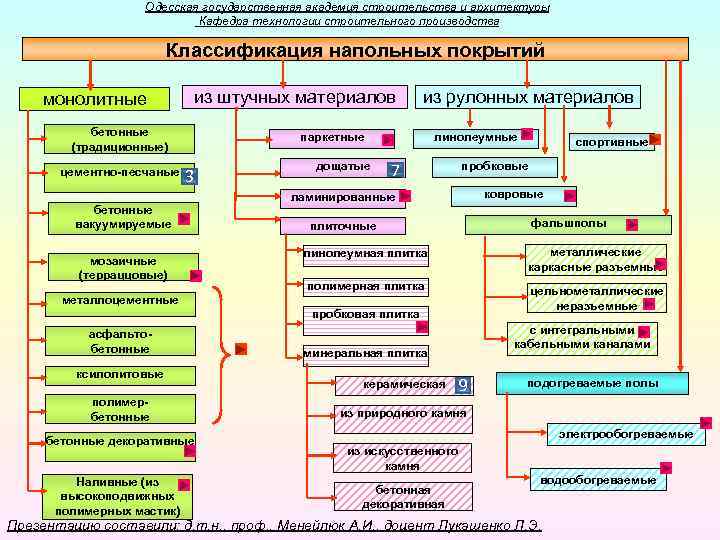

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства Классификация напольных покрытий монолитные из штучных материалов бетонные (традиционные) цементно-песчаные из рулонных материалов паркетные 3 бетонные вакуумируемые мозаичные (терраццовые) дощатые линолеумные 7 пробковые ковровые ламинированные фальшполы плиточные линолеумная плитка металлические каркасные разъемные полимерная плитка цельнометаллические неразъемные металлоцементные пробковая плитка асфальтобетонные ксилолитовые полимербетонные декоративные Наливные (из высокоподвижных полимерных мастик) спортивные с интегральными кабельными каналами минеральная плитка керамическая 9 подогреваемые полы из природного камня электрообогреваемые из искусственного камня бетонная декоративная водообогреваемые Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.
Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства ВАКУУМИРУЕМЫЕ БЕТОННЫЕ ПОЛЫ. Вакуумирование – это метод уплотнения уложенной высокоподвижной бетонной смеси путем создания разряжения на её поверхности. Устройство бетонных полов методом вакуумирования I – подготовка основания; II – укладка бетонной смеси; III –выравнивание поверхности; IV – вакуумирование бетонной смеси; V – заглаживание бетонной поверхности Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

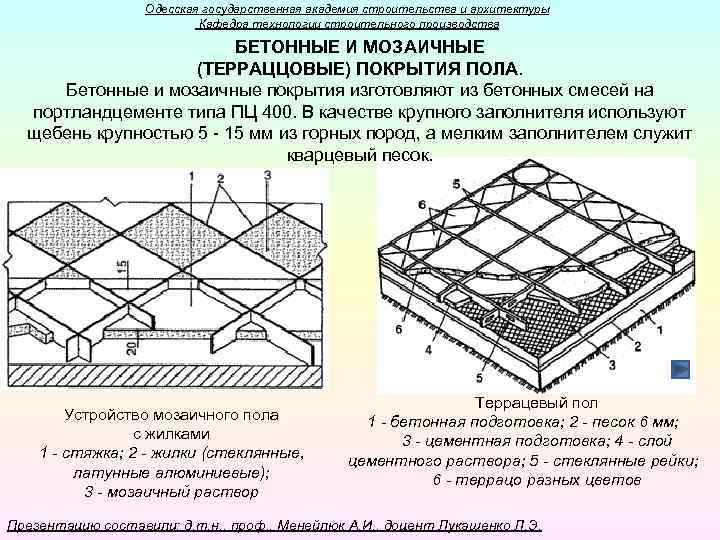

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства БЕТОННЫЕ И МОЗАИЧНЫЕ (ТЕРРАЦЦОВЫЕ) ПОКРЫТИЯ ПОЛА. Бетонные и мозаичные покрытия изготовляют из бетонных смесей на портландцементе типа ПЦ 400. В качестве крупного заполнителя используют щебень крупностью 5 - 15 мм из горных пород, а мелким заполнителем служит кварцевый песок. Устройство мозаичного пола с жилками 1 - стяжка; 2 - жилки (стеклянные, латунные алюминиевые); 3 - мозаичный раствор Террацевый пол 1 - бетонная подготовка; 2 - песок 6 мм; 3 - цементная подготовка; 4 - слой цементного раствора; 5 - стеклянные рейки; 6 - террацо разных цветов Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.
Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства МЕТАЛЛО-ЦЕМЕНТНЫЕ ПОКРЫТИЯ ПОЛОВ. В состав смеси для таких покрытий вводят стальную стружку. Предпочтение следует отдавать стружке из легированных сталей, которая легче поддается дроблению. Ее размалывают и обезжиривают отжигом. Состав металлоцемента 1: 1 (цемент: стальная стружка) по объему. Металлоцементные покрытия укладывают по прослойке из цементно-песчаного раствора толщиной 15 - 20 мм. Состав раствора 1: 2 (цемент : песок). Подвижность раствора по погружению стандартного конуса — 20 - 25 мм. АСФАЛЬТОБЕТОННЫЕ ПОКРЫТИЯ ПОЛОВ Литые асфальтобетонные смеси укладывают полосами шириной 1, 5 - 2 м по маячным рейкам. Разравнивание и заглаживание производят правилом, уплотнение — ручными металлическими катками. Толщина каждого уплотняемого слоя покрытия не должна превышать 25 мм. КСИЛОЛИТОВЫЕ ПОКРЫТИЯ Они состоят из смеси каустического магнезита, опилок и водного раствора хлористого магния и выполняются, как правило, в два слоя. Укладывают ксилолитовую смесь полосами шириной не более 2 м. Полосы ограничивают рейками, служащими маяками в процессе укладки смеси. ПОЛИМЕРБЕТОННЫЕ ПОКРЫТИЯ В состав смеси для такого покрытия входят: комплексное вяжущее (портландцемент и/или полимерное вяжущее, например, пластифицированная поливинилацетатная дисперсия); песок, щебень или гравий и вода. Поверхность уложенной смеси должна быть выше маячных реек на 5 - 7 мм. Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

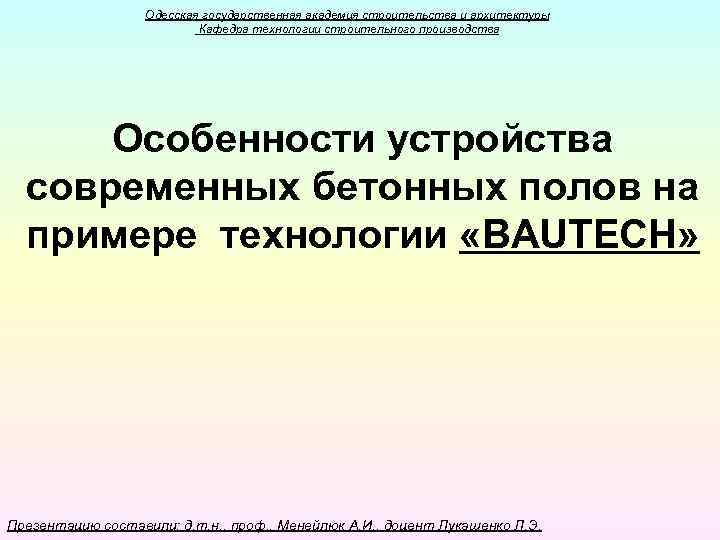

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства Особенности устройства современных бетонных полов на примере технологии «BAUTECH» Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

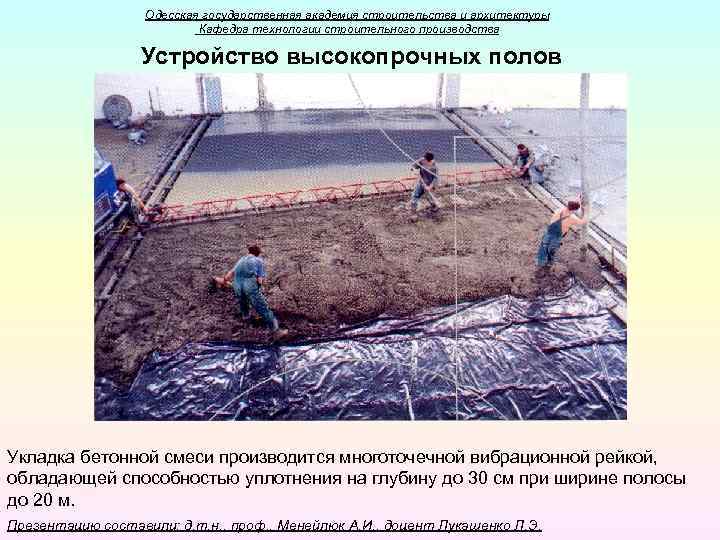

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства Устройство высокопрочных полов Укладка бетонной смеси производится многоточечной вибрационной рейкой, обладающей способностью уплотнения на глубину до 30 см при ширине полосы до 20 м. Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

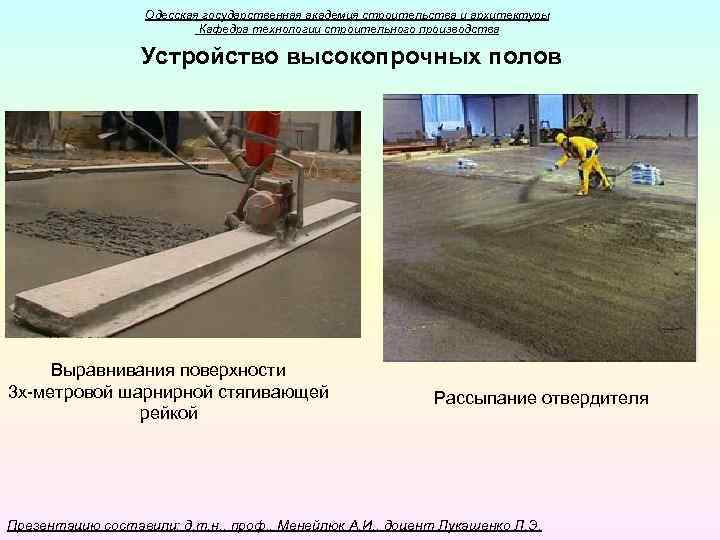

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства Устройство высокопрочных полов Выравнивания поверхности 3 х-метровой шарнирной стягивающей рейкой Рассыпание отвердителя Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

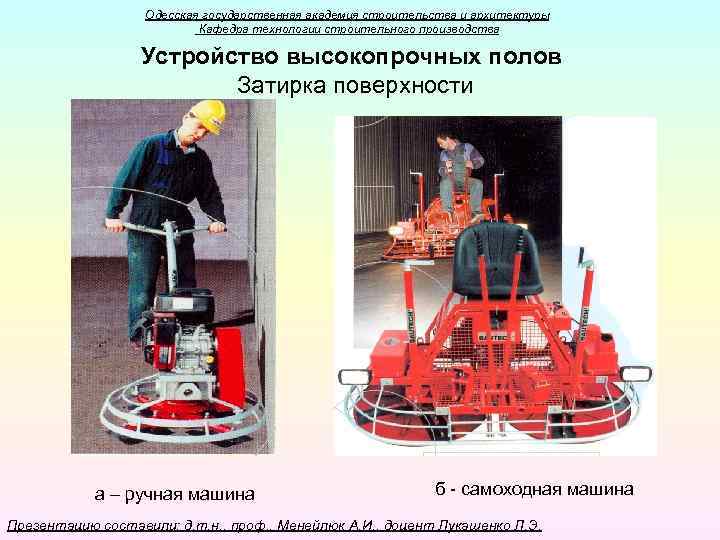

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства Устройство высокопрочных полов Затирка поверхности а – ручная машина б - самоходная машина Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

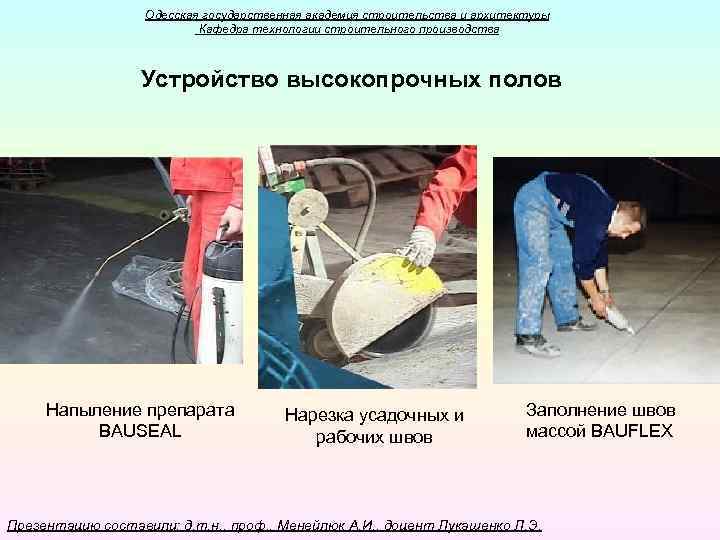

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства Устройство высокопрочных полов Напыление препарата BAUSEAL Нарезка усадочных и рабочих швов Заполнение швов массой BAUFLEX Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

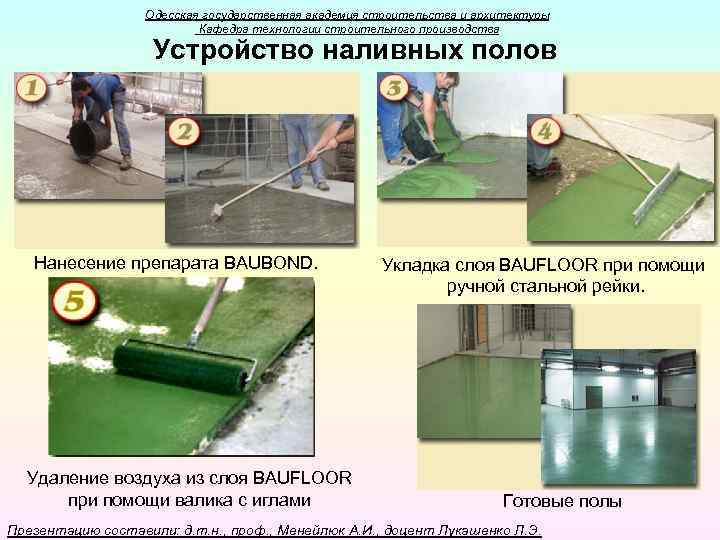

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства Устройство наливных полов Нанесение препарата BAUBOND. Удаление воздуха из слоя BAUFLOOR при помощи валика с иглами Укладка слоя BAUFLOOR при помощи ручной стальной рейки. Готовые полы Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

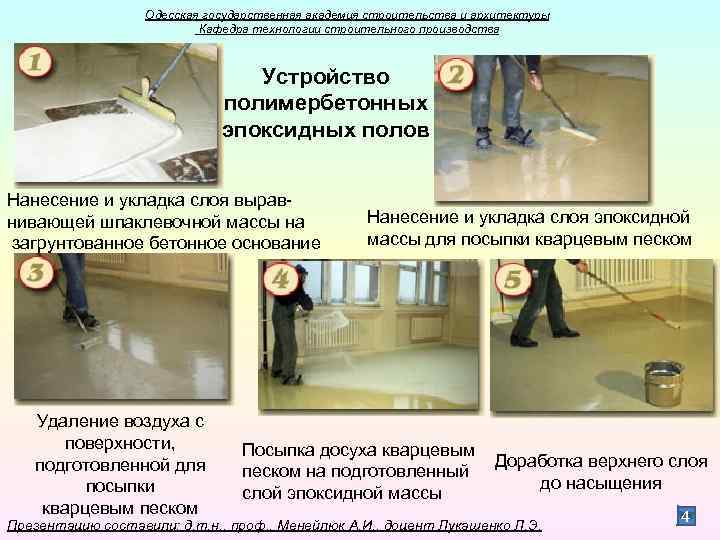

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства Устройство полимербетонных эпоксидных полов Нанесение и укладка слоя выравнивающей шпаклевочной массы на загрунтованное бетонное основание Удаление воздуха с поверхности, подготовленной для посыпки кварцевым песком Нанесение и укладка слоя эпоксидной массы для посыпки кварцевым песком Посыпка досуха кварцевым Доработка верхнего слоя песком на подготовленный до насыщения слой эпоксидной массы 4 Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

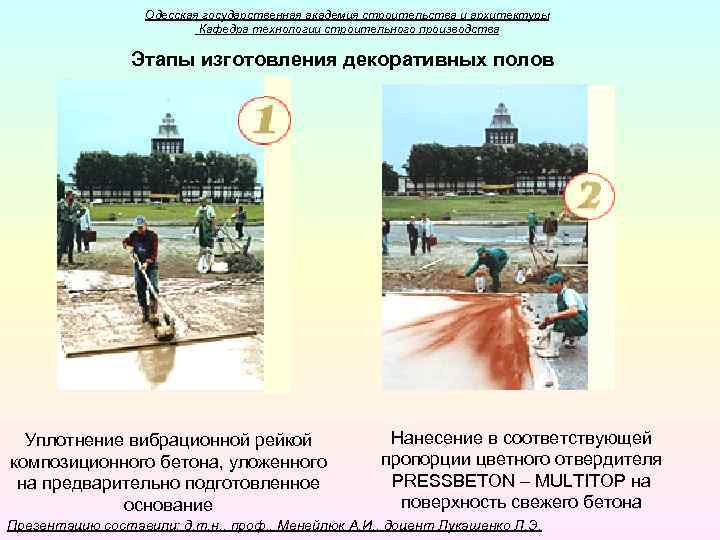

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства Этапы изготовления декоративных полов Уплотнение вибрационной рейкой композиционного бетона, уложенного на предварительно подготовленное основание Нанесение в соответствующей пропорции цветного отвердителя PRESSBETON – MULTITOP на поверхность свежего бетона Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

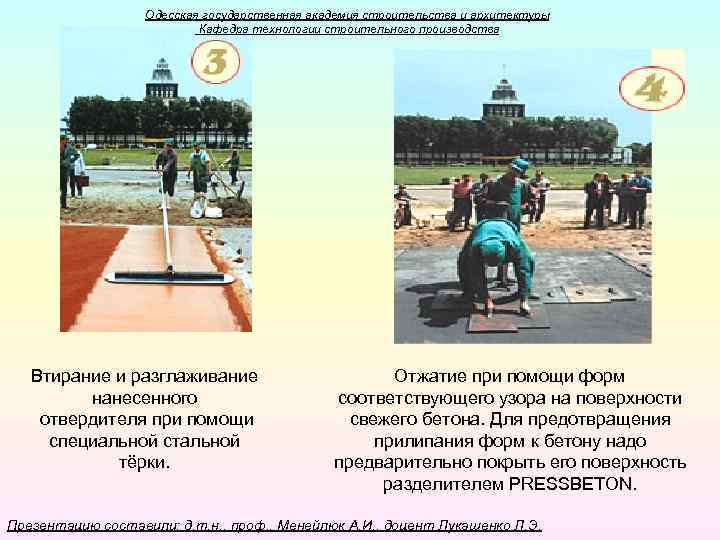

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства Втирание и разглаживание нанесенного отвердителя при помощи специальной стальной тёрки. Отжатие при помощи форм соответствующего узора на поверхности свежего бетона. Для предотвращения прилипания форм к бетону надо предварительно покрыть его поверхность разделителем PRESSBETON. Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

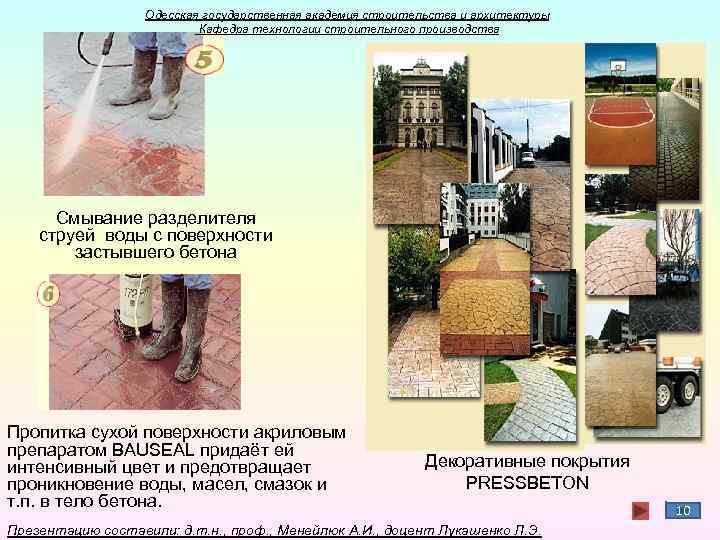

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства Смывание разделителя струей воды с поверхности застывшего бетона Пропитка сухой поверхности акриловым препаратом BAUSEAL придаёт ей интенсивный цвет и предотвращает проникновение воды, масел, смазок и т. п. в тело бетона. Декоративные покрытия PRESSBETON Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э. 10

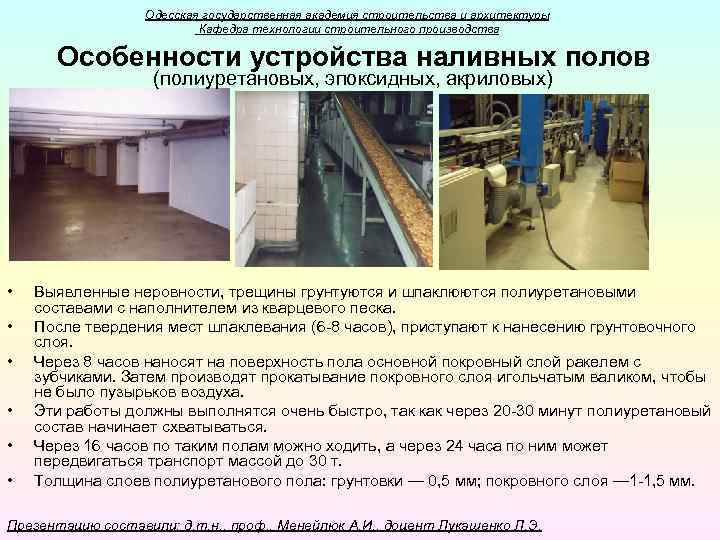

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства Особенности устройства наливных полов (полиуретановых, эпоксидных, акриловых) • • • Выявленные неровности, трещины грунтуются и шпаклюются полиуретановыми составами с наполнителем из кварцевого песка. После твердения мест шпаклевания (6 -8 часов), приступают к нанесению грунтовочного слоя. Через 8 часов наносят на поверхность пола основной покровный слой ракелем с зубчиками. Затем производят прокатывание покровного слоя игольчатым валиком, чтобы не было пузырьков воздуха. Эти работы должны выполнятся очень быстро, так как через 20 -30 минут полиуретановый состав начинает схватываться. Через 16 часов по таким полам можно ходить, а через 24 часа по ним может передвигаться транспорт массой до 30 т. Толщина слоев полиуретанового пола: грунтовки — 0, 5 мм; покровного слоя — 1 -1, 5 мм. Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

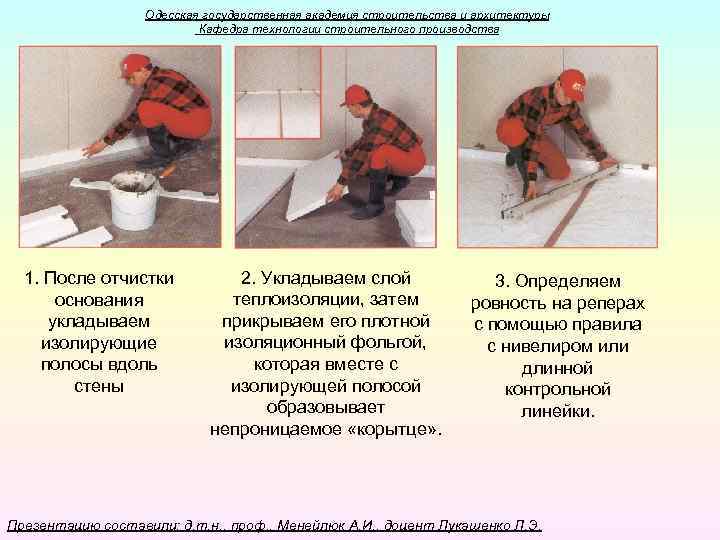

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства 1. После отчистки основания укладываем изолирующие полосы вдоль стены 2. Укладываем слой теплоизоляции, затем прикрываем его плотной изоляционный фольгой, которая вместе с изолирующей полосой образовывает непроницаемое «корытце» . 3. Определяем ровность на реперах с помощью правила с нивелиром или длинной контрольной линейки. Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

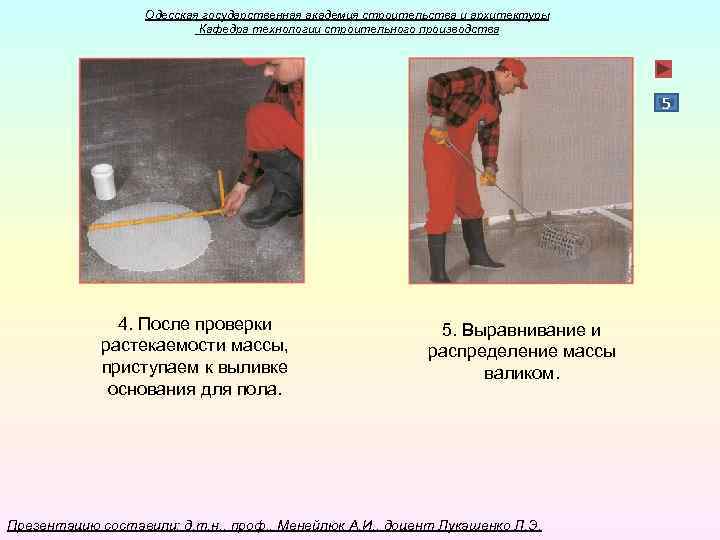

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства 5 4. После проверки растекаемости массы, приступаем к выливке основания для пола. 5. Выравнивание и распределение массы валиком. Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

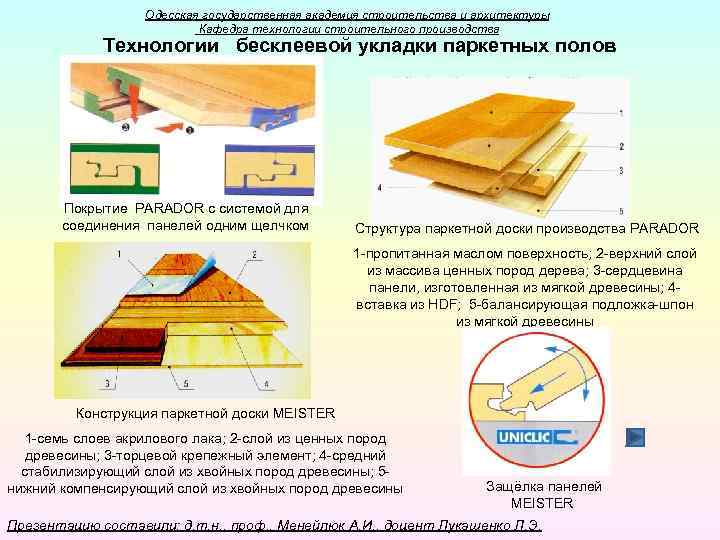

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства Технологии бесклеевой укладки паркетных полов Покрытие PARADOR с системой для соединения панелей одним щелчком Структура паркетной доски производства PARADOR 1 -пропитанная маслом поверхность; 2 -верхний слой из массива ценных пород дерева; 3 -сердцевина панели, изготовленная из мягкой древесины; 4 вставка из HDF; 5 -балансирующая подложка-шпон из мягкой древесины Конструкция паркетной доски MEISTER 1 -семь слоев акрилового лака; 2 -слой из ценных пород древесины; 3 -торцевой крепежный элемент; 4 -средний стабилизирующий слой из хвойных пород древесины; 5 нижний компенсирующий слой из хвойных пород древесины Защёлка панелей MEISTER Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

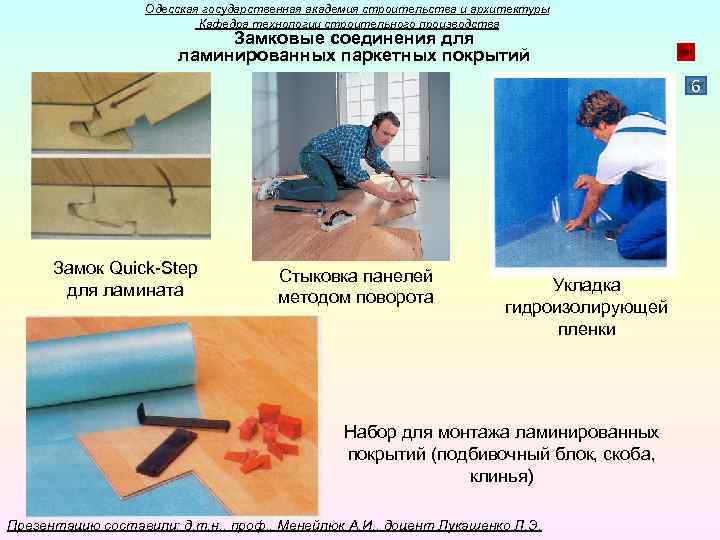

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства Замковые соединения для ламинированных паркетных покрытий 6 Замок Quick-Step для ламината Стыковка панелей методом поворота Укладка гидроизолирующей пленки Набор для монтажа ламинированных покрытий (подбивочный блок, скоба, клинья) Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

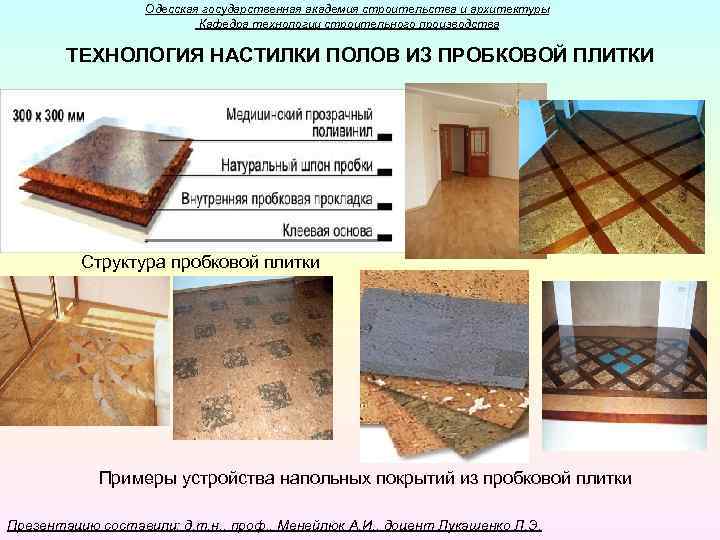

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства ТЕХНОЛОГИЯ НАСТИЛКИ ПОЛОВ ИЗ ПРОБКОВОЙ ПЛИТКИ Структура пробковой плитки Примеры устройства напольных покрытий из пробковой плитки Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

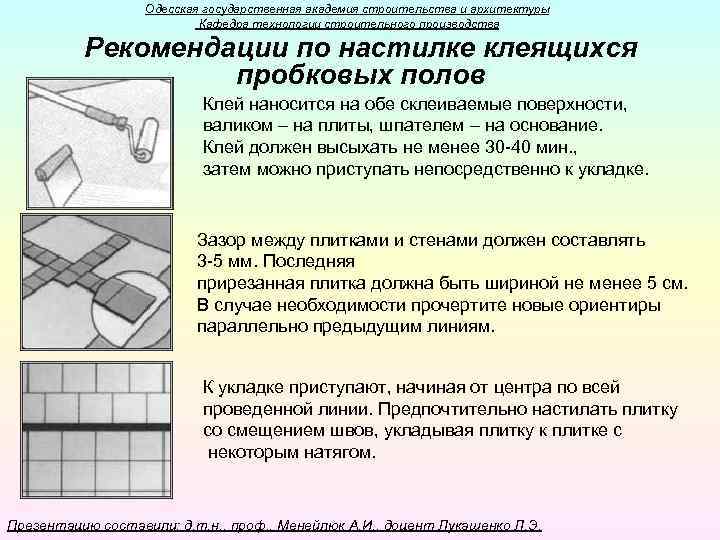

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства Рекомендации по настилке клеящихся пробковых полов Клей наносится на обе склеиваемые поверхности, валиком – на плиты, шпателем – на основание. Клей должен высыхать не менее 30 -40 мин. , затем можно приступать непосредственно к укладке. Зазор между плитками и стенами должен составлять 3 -5 мм. Последняя прирезанная плитка должна быть шириной не менее 5 см. В случае необходимости прочертите новые ориентиры параллельно предыдущим линиям. К укладке приступают, начиная от центра по всей проведенной линии. Предпочтительно настилать плитку со смещением швов, укладывая плитку к плитке с некоторым натягом. Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

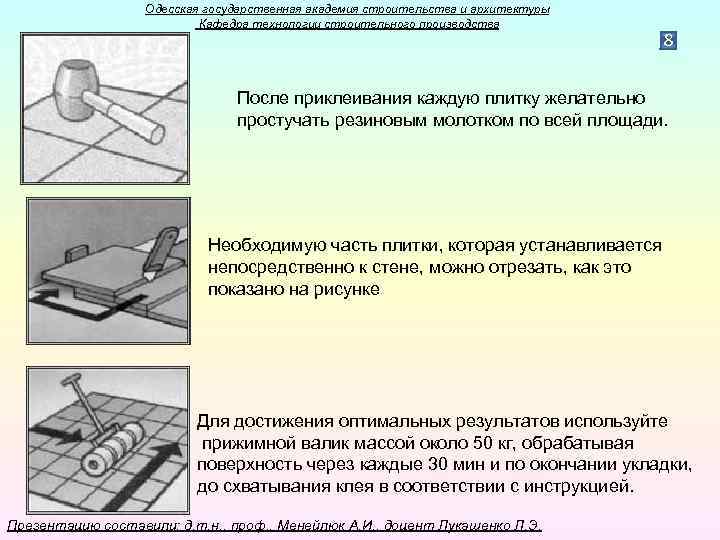

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства 8 После приклеивания каждую плитку желательно простучать резиновым молотком по всей площади. Необходимую часть плитки, которая устанавливается непосредственно к стене, можно отрезать, как это показано на рисунке Для достижения оптимальных результатов используйте прижимной валик массой около 50 кг, обрабатывая поверхность через каждые 30 мин и по окончании укладки, до схватывания клея в соответствии с инструкцией. Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.
Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства Замковое крепление напольных планок с пробковым покрытием Структура пробкового покрытия, укладываемого «плавающим» способом Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

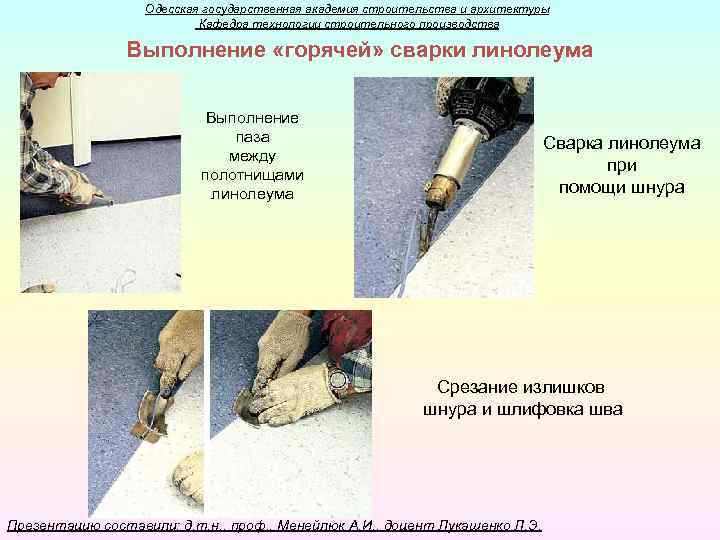

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства Выполнение «горячей» сварки линолеума Выполнение паза между полотнищами линолеума Сварка линолеума при помощи шнура Срезание излишков шнура и шлифовка шва Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

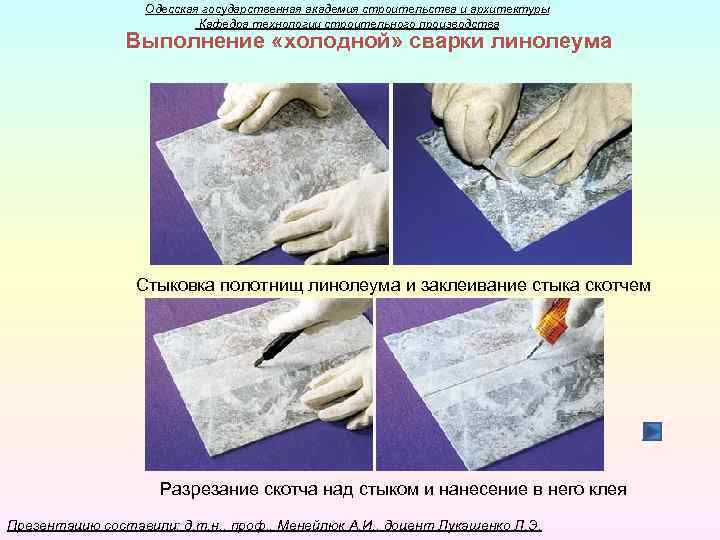

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства Выполнение «холодной» сварки линолеума Стыковка полотнищ линолеума и заклеивание стыка скотчем Разрезание скотча над стыком и нанесение в него клея Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.
Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства Технология укладки коврового покрытия Укладка двустороннего скотча производится только на хорошо подготовленный, ровный и чистый пол В данном примере Ковровое покрытие С помощью скотч уложен можно разрезать и специального "сеткой". Подобный подрезать только инструмента способ применяют, специальными (разделитель как правило, в ножницами или ворса) определяют помещениях ножом линию разреза, так, большой площади чтобы не повредить ворс Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

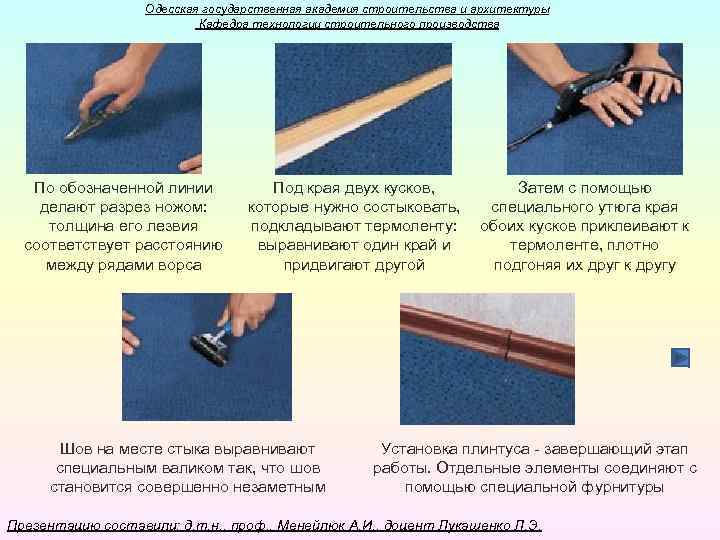

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства По обозначенной линии делают разрез ножом: толщина его лезвия соответствует расстоянию между рядами ворса Под края двух кусков, Затем с помощью которые нужно состыковать, специального утюга края подкладывают термоленту: обоих кусков приклеивают к выравнивают один край и термоленте, плотно придвигают другой подгоняя их друг к другу Шов на месте стыка выравнивают специальным валиком так, что шов становится совершенно незаметным Установка плинтуса - завершающий этап работы. Отдельные элементы соединяют с помощью специальной фурнитуры Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.
Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства ФАЛЬШПОЛЫ Фальшпол позволяет решить проблему с размещением коммуникаций, используя межпольное пространство между черновым полом и плитами фальшпола. На рынке фальшполы представлены фирмами: Anselmi Sistemi (Италия), Intec (Италия), Richter System (Германия), Uniflair (Италия), Usg (система Donn, США), и др. Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

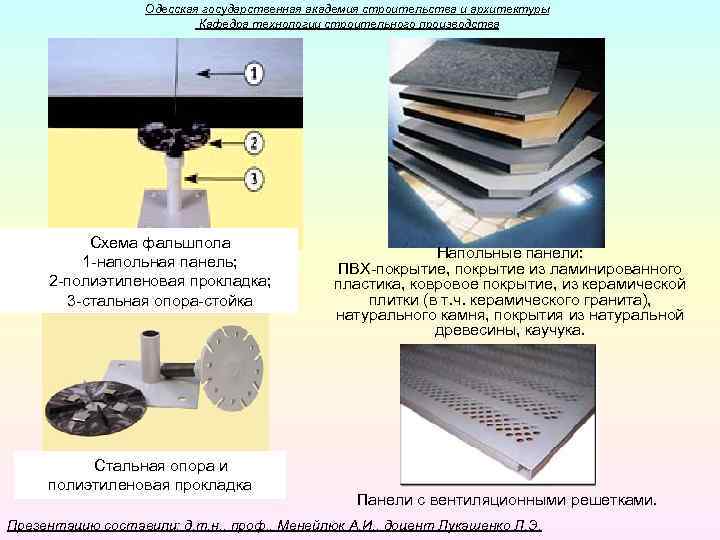

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства Схема фальшпола 1 -напольная панель; 2 -полиэтиленовая прокладка; 3 -стальная опора-стойка Стальная опора и полиэтиленовая прокладка Напольные панели: ПВХ-покрытие, покрытие из ламинированного пластика, ковровое покрытие, из керамической плитки (в т. ч. керамического гранита), натурального камня, покрытия из натуральной древесины, каучука. Панели с вентиляционными решетками. Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

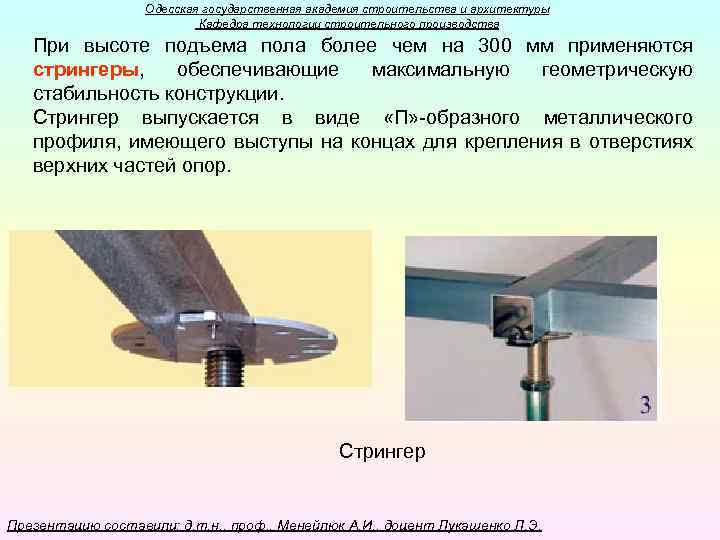

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства При высоте подъема пола более чем на 300 мм применяются стрингеры, обеспечивающие максимальную геометрическую стабильность конструкции. Стрингер выпускается в виде «П» -образного металлического профиля, имеющего выступы на концах для крепления в отверстиях верхних частей опор. Стрингер Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

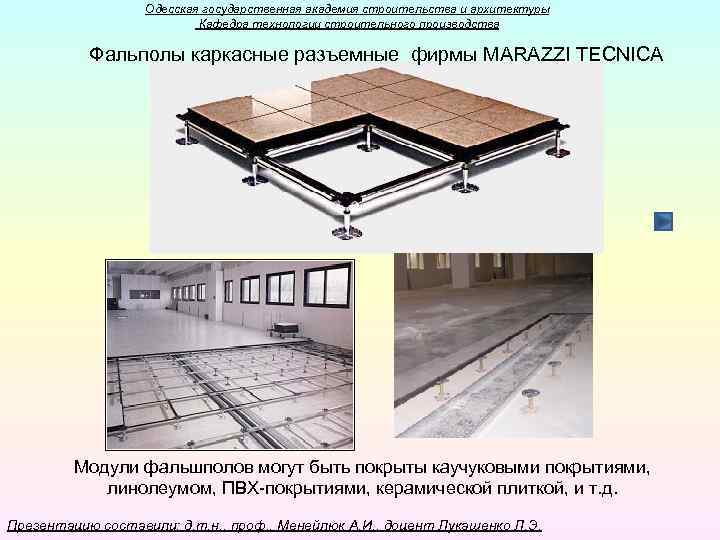

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства Фальполы каркасные разъемные фирмы MARAZZI TECNICA Модули фальшполов могут быть покрыты каучуковыми покрытиями, линолеумом, ПВХ-покрытиями, керамической плиткой, и т. д. Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

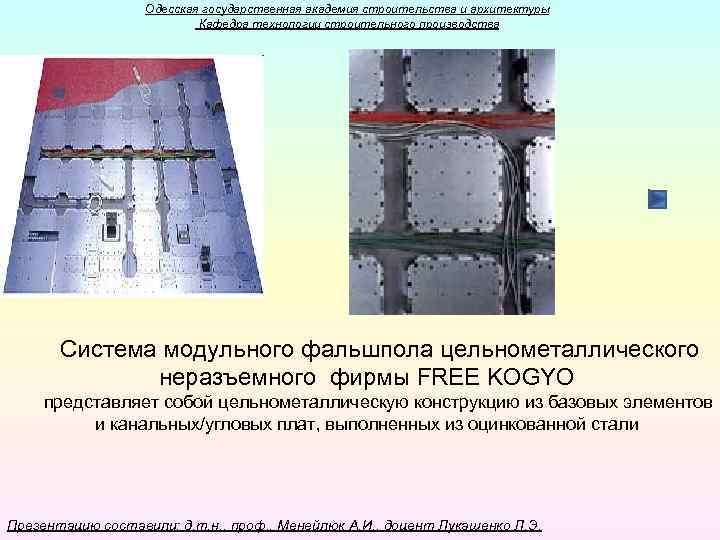

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства Система модульного фальшпола цельнометаллического неразъемного фирмы FREE KOGYO представляет собой цельнометаллическую конструкцию из базовых элементов и канальных/угловых плат, выполненных из оцинкованной стали Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

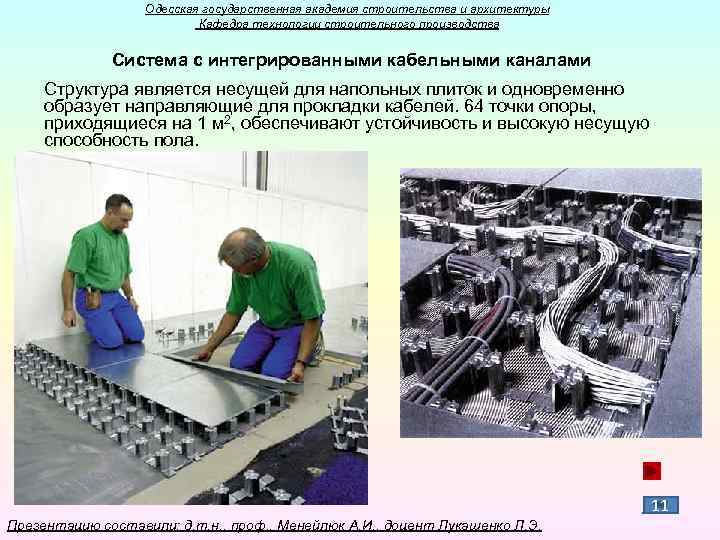

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства Система с интегрированными кабельными каналами Структура является несущей для напольных плиток и одновременно образует направляющие для прокладки кабелей. 64 точки опоры, приходящиеся на 1 м 2, обеспечивают устойчивость и высокую несущую способность пола. 11 Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.
Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства Конструктивно-технологическая схема пола с электроподогревом Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

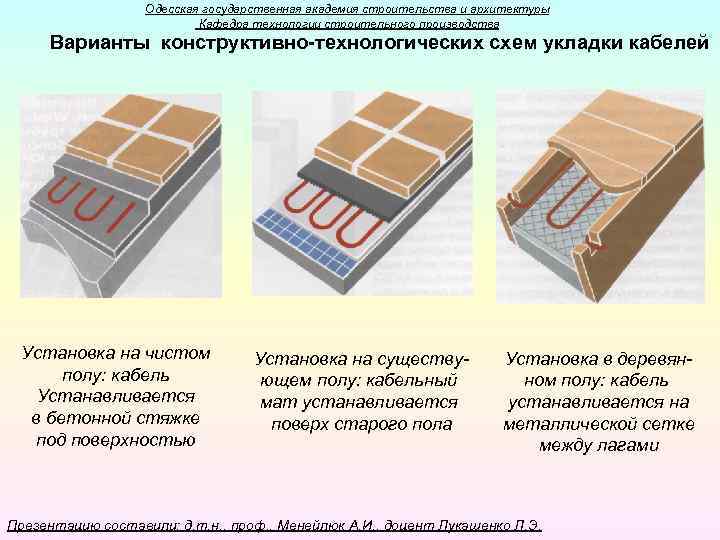

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства Варианты конструктивно-технологических схем укладки кабелей Установка на чистом полу: кабель Устанавливается в бетонной стяжке под поверхностью Установка на существующем полу: кабельный мат устанавливается поверх старого пола Установка в деревянном полу: кабель устанавливается на металлической сетке между лагами Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

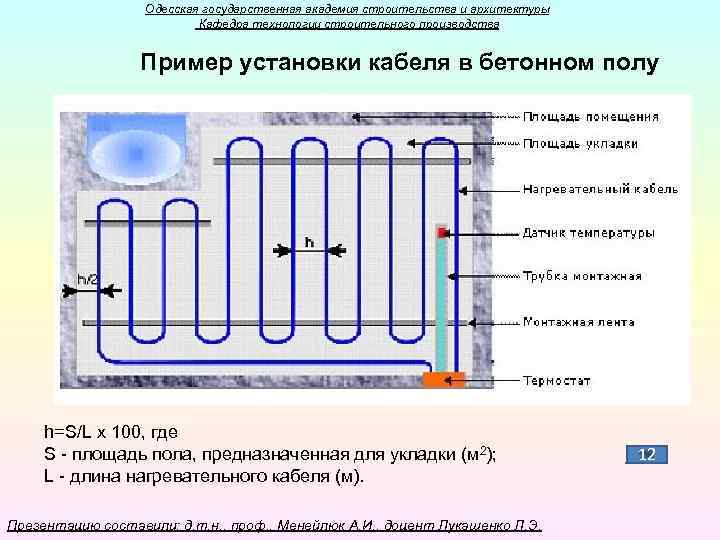

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства Пример установки кабеля в бетонном полу h=S/L x 100, где S - площадь пола, предназначенная для укладки (м 2); L - длина нагревательного кабеля (м). Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э. 12

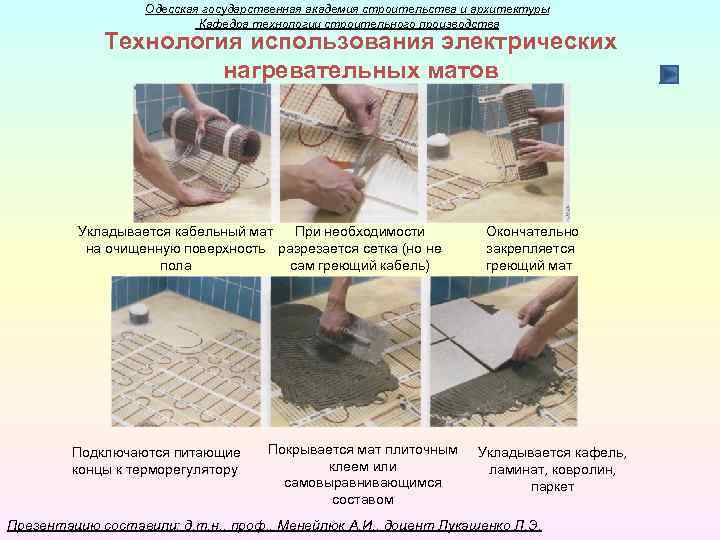

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства Технология использования электрических нагревательных матов Укладывается кабельный мат При необходимости на очищенную поверхность разрезается сетка (но не пола сам греющий кабель) Подключаются питающие концы к терморегулятору Покрывается мат плиточным клеем или самовыравнивающимся составом Окончательно закрепляется греющий мат Укладывается кафель, ламинат, ковролин, паркет Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

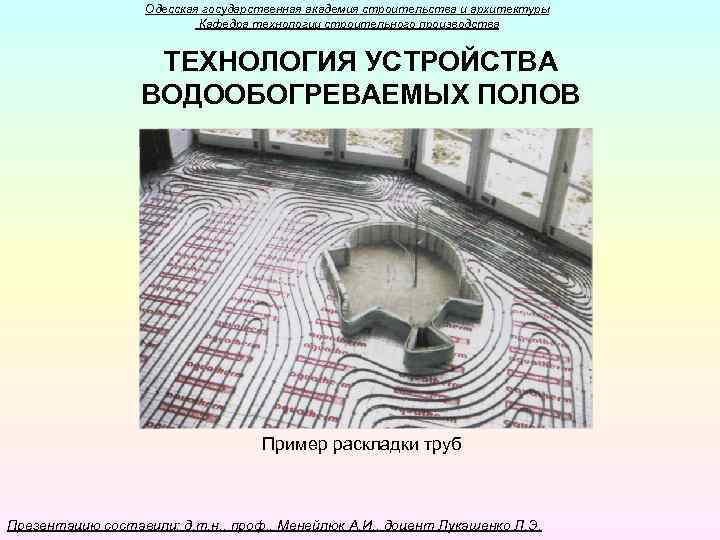

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства ТЕХНОЛОГИЯ УСТРОЙСТВА ВОДООБОГРЕВАЕМЫХ ПОЛОВ Пример раскладки труб Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

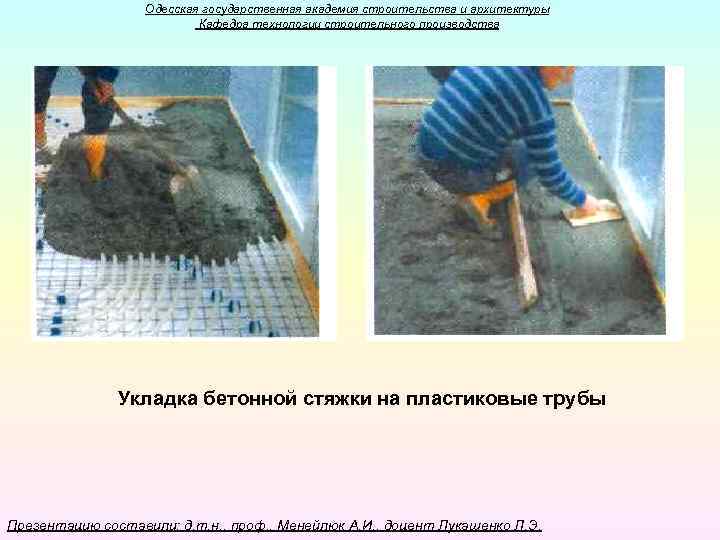

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства Укладка бетонной стяжки на пластиковые трубы Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

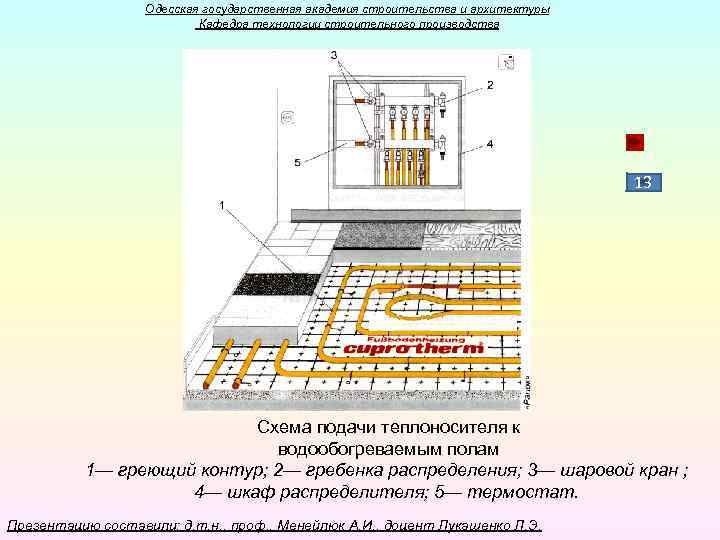

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства 13 Схема подачи теплоносителя к водообогреваемым полам 1— греющий контур; 2— гребенка распределения; 3— шаровой кран ; 4— шкаф распределителя; 5— термостат. Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

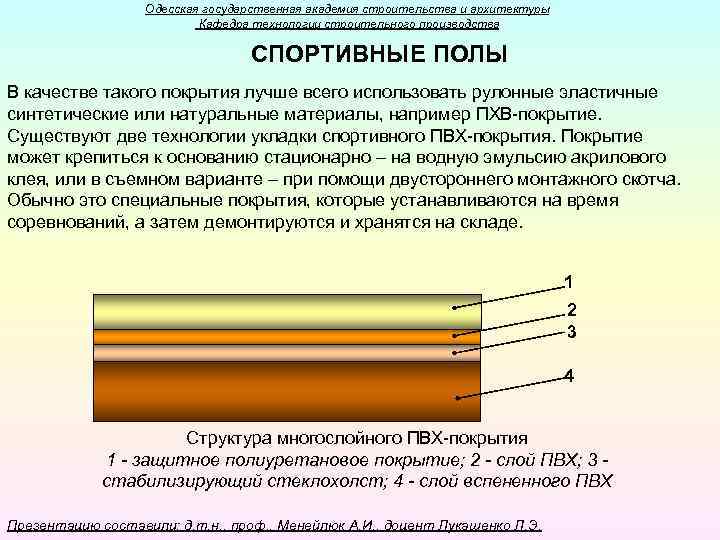

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства СПОРТИВНЫЕ ПОЛЫ В качестве такого покрытия лучше всего использовать рулонные эластичные синтетические или натуральные материалы, например ПХВ-покрытие. Существуют две технологии укладки спортивного ПВХ-покрытия. Покрытие может крепиться к основанию стационарно – на водную эмульсию акрилового клея, или в съемном варианте – при помощи двустороннего монтажного скотча. Обычно это специальные покрытия, которые устанавливаются на время соревнований, а затем демонтируются и хранятся на складе. 1 2 3 4 Структура многослойного ПВХ-покрытия 1 - защитное полиуретановое покрытие; 2 - слой ПВХ; 3 стабилизирующий стеклохолст; 4 - слой вспененного ПВХ Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э.

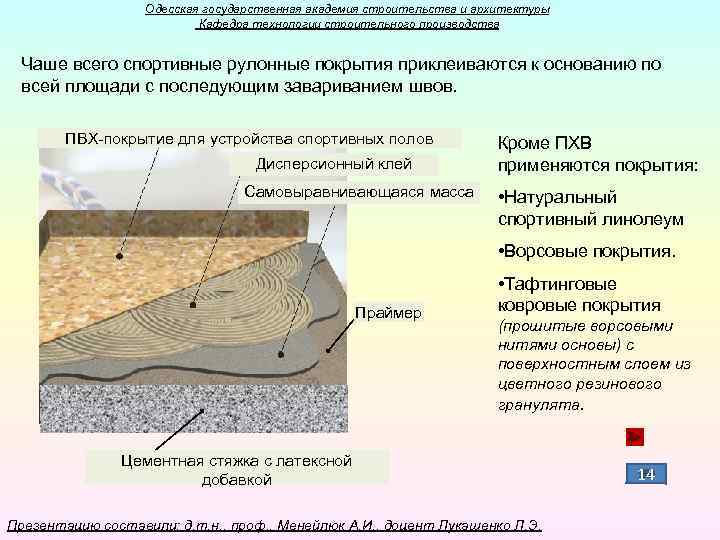

Одесская государственная академия строительства и архитектуры Кафедра технологии строительного производства Чаше всего спортивные рулонные покрытия приклеиваются к основанию по всей площади с последующим завариванием швов. ПВХ-покрытие для устройства спортивных полов Дисперсионный клей Самовыравнивающаяся масса Кроме ПХВ применяются покрытия: • Натуральный спортивный линолеум • Ворсовые покрытия. Праймер • Тафтинговые ковровые покрытия (прошитые ворсовыми нитями основы) с поверхностным слоем из цветного резинового гранулята. Цементная стяжка с латексной добавкой Презентацию составили: д. т. н. , проф. , Менейлюк А. И. , доцент Лукашенко Л. Э. 14
