Учебно-методический центр по ГОЧС Инженерная защита 1
Учебные вопросы Назначение и классификация защитных сооружений ГО, их устройство и оборудование Требования к защитным свойствам и размещению защитных сооружений ГО Порядок эксплуатации и приведения в готовность к приему укрываемых защитных сооружений ГО 2
Нормативно - правовые документы 1. Федеральный закон « О гражданской обороне» от 12. 02. 98 г. № 28 -ФЗ 2. Постановление правительства РФ «О порядке использования объектов и имущества ГО приватизированными предприятиями» от 23. 04. 1994 г. № 359. 3. Постановление правительства РФ «О порядке создания убежищ и иных объектов ГО» от 29. 11. 1999 г. № 1309 4. СНи. П 2. 01. 51 -90 «Нормы проектирования инженерно-технических мероприятий гражданской обороны» 5. СНи. П II-11 -77*. Часть II. Глава 11. Защитные сооружения ГО 6. СНи. П 3. 01. 09 -84. Приемка в эксплуатацию законченных строительством защитных сооружений ГО и содержание их в мирное время 7. Временная инструкция о порядке учета и содержания защитных сооружений ГО от 27. 08. 1998 г. № 33 -2273 -8 3
Учебная литература Ø Защитные сооружения гражданской обороны/Учебное пособие/; Ю. Ю. Каммерер, А. К. Кутырев, А. Е. Харькевич. Москва, энерго. АТОМиздат, 1986 г Ø Защита населения и территорий от чрезвычайных ситуаций /Учебное пособие ; Под. общ. ред. М. И. Фалеева. Калуга, 2001 Ø Организация и ведение гражданской обороны и защиты населения и территорий от чрезвычайных ситуаций природного и техногенного характера / Учебное пособие ; Под общ. ред. Г. Н. Кириллова , г. Москва, 2002 4

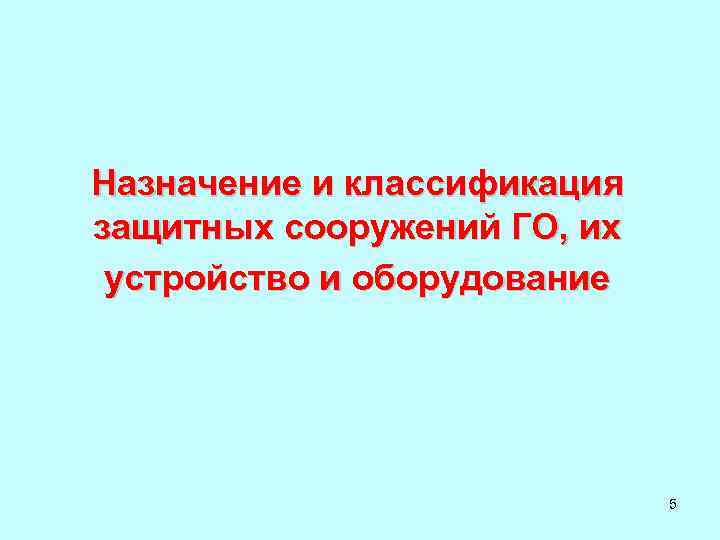

Назначение и классификация защитных сооружений ГО, их устройство и оборудование 5

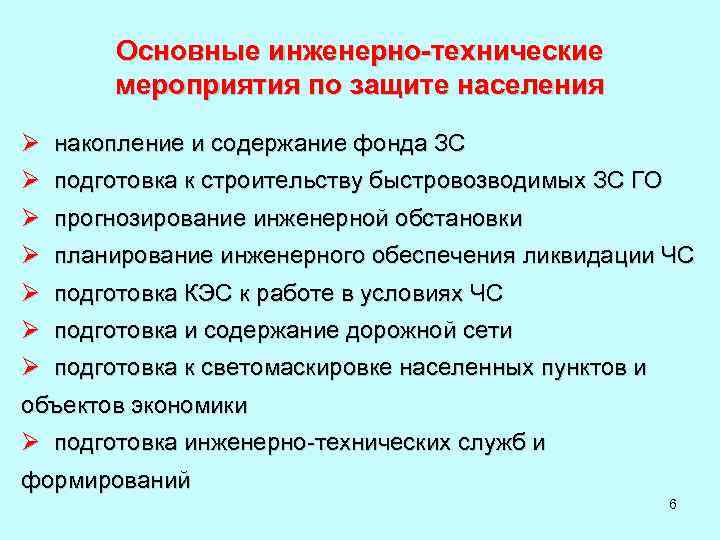

Основные инженерно-технические мероприятия по защите населения Ø накопление и содержание фонда ЗС Ø подготовка к строительству быстровозводимых ЗС ГО Ø прогнозирование инженерной обстановки Ø планирование инженерного обеспечения ликвидации ЧС Ø подготовка КЭС к работе в условиях ЧС Ø подготовка и содержание дорожной сети Ø подготовка к светомаскировке населенных пунктов и объектов экономики Ø подготовка инженерно-технических служб и формирований 6
Предоставление населению защитных сооружений (ЗС) ГО – основной способ защиты населения путем его укрытия в существующих ЗС и их ускоренного возведения при возникновении военной угрозы Защитное сооружение гражданской обороны – специальное сооружение, предназначенное для защиты населения, техники и материальных ценностей от воздействия современных средств поражения противника, а также от опасностей некоторых ЧС техногенного и природного характера 7
Классификация защитных сооружений ГО по назначению по расположению по защитным свойствам по вместимости по срокам строительства 8
Классификация по защитным свойствам Убежища Противорадиационные укрытия Простейшие укрытия 9

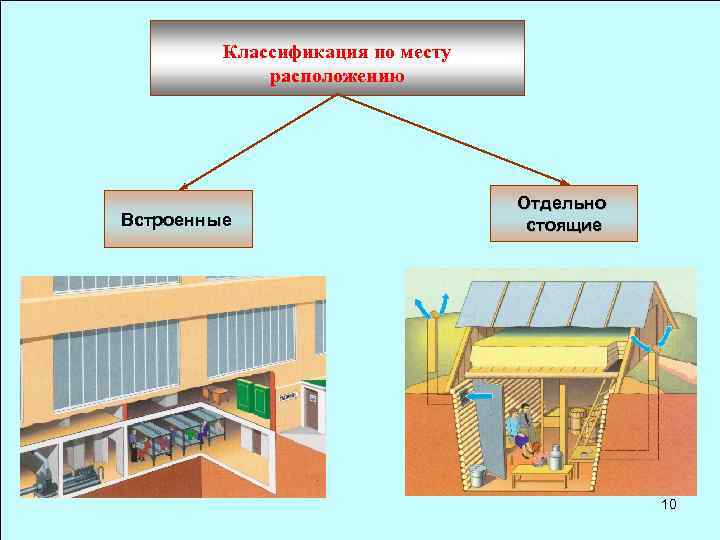

Классификация по месту расположению Встроенные Отдельно стоящие 10

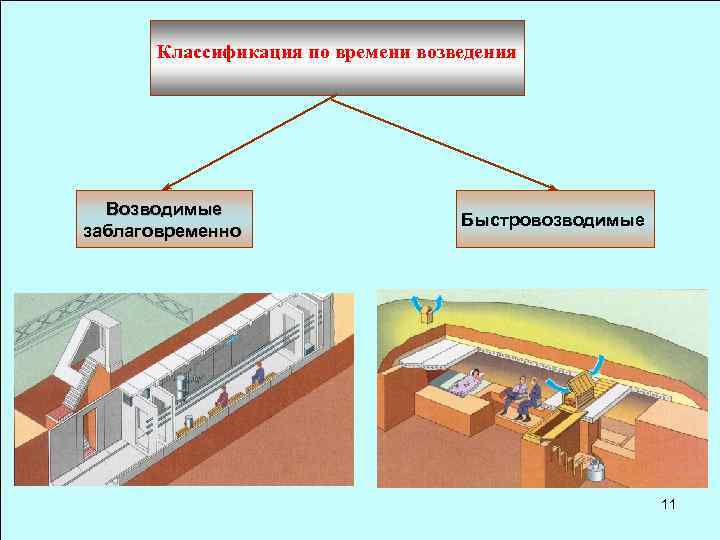

Классификация по времени возведения Возводимые заблаговременно Быстровозводимые 11

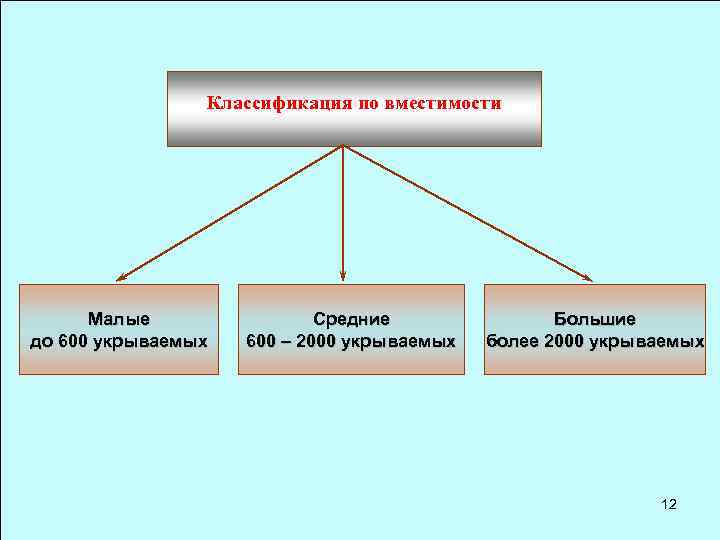

Классификация по вместимости Малые до 600 укрываемых Средние 600 – 2000 укрываемых Большие более 2000 укрываемых 12

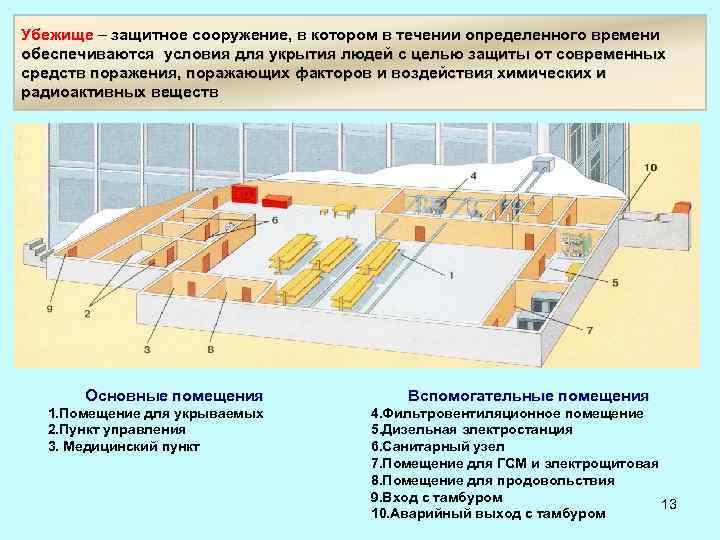

Убежище – защитное сооружение, в котором в течении определенного времени обеспечиваются условия для укрытия людей с целью защиты от современных средств поражения, поражающих факторов и воздействия химических и радиоактивных веществ Основные помещения 1. Помещение для укрываемых 2. Пункт управления 3. Медицинский пункт Вспомогательные помещения 4. Фильтровентиляционное помещение 5. Дизельная электростанция 6. Санитарный узел 7. Помещение для ГСМ и электрощитовая 8. Помещение для продовольствия 9. Вход с тамбуром 13 10. Аварийный выход с тамбуром

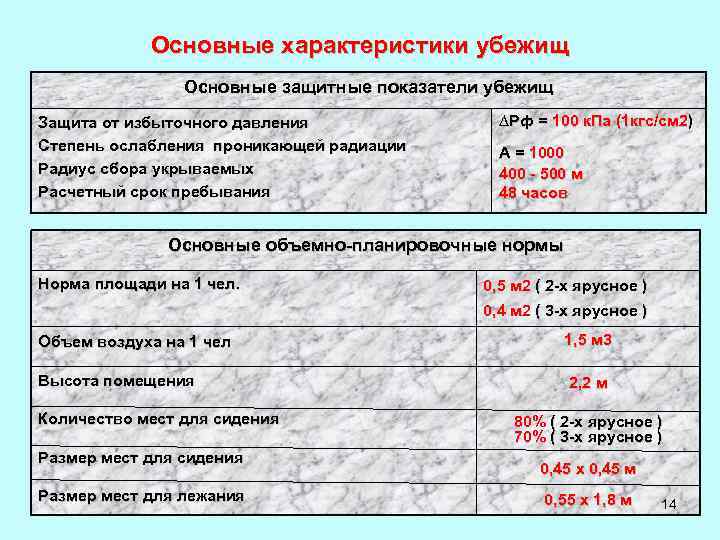

Основные характеристики убежищ Основные защитные показатели убежищ Защита от избыточного давления Степень ослабления проникающей радиации Радиус сбора укрываемых Расчетный срок пребывания DРф = 100 к. Па (1 кгс/см 2) А = 1000 400 - 500 м 48 часов Основные объемно-планировочные нормы Норма площади на 1 чел. 0, 5 м 2 ( 2 -х ярусное ) 0, 4 м 2 ( 3 -х ярусное ) Объем воздуха на 1 чел 1, 5 м 3 Высота помещения 2, 2 м Количество мест для сидения Размер мест для лежания 80% ( 2 -х ярусное ) 70% ( 3 -х ярусное ) 0, 45 х 0, 45 м 0, 55 х 1, 8 м 14

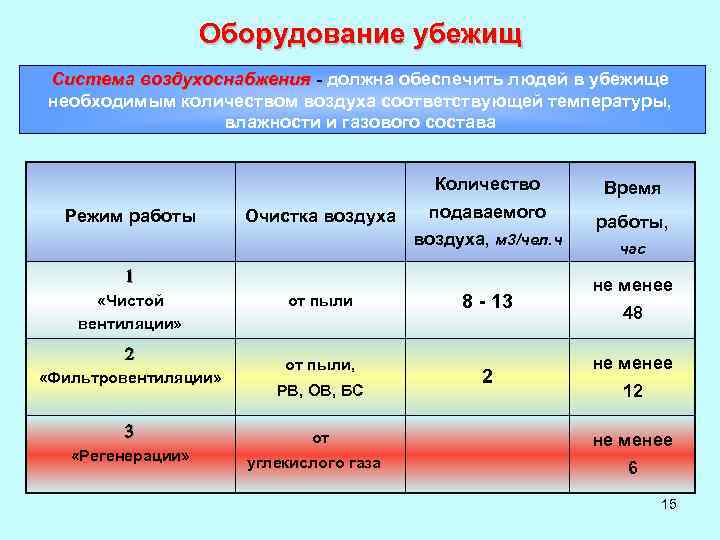

Оборудование убежищ Система воздухоснабжения - должна обеспечить людей в убежище необходимым количеством воздуха соответствующей температуры, влажности и газового состава Количество Режим работы Очистка воздуха подаваемого воздуха, м 3/чел. ч «Чистой вентиляции» «Фильтровентиляции» «Регенерации» от пыли, РВ, ОВ, БС от углекислого газа 8 - 13 2 Время работы, час не менее 48 не менее 12 не менее 6 15

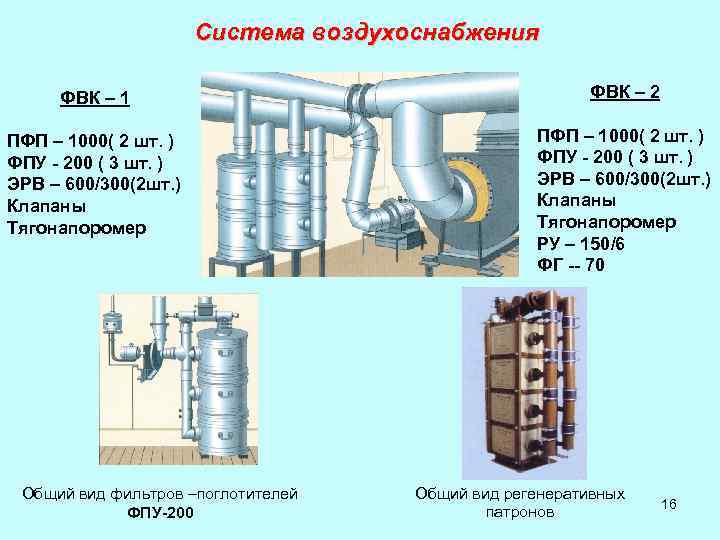

Система воздухоснабжения ФВК – 1 ФВК – 2 ПФП – 1000( 2 шт. ) ФПУ - 200 ( 3 шт. ) ЭРВ – 600/300(2 шт. ) Клапаны Тягонапоромер РУ – 150/6 ФГ -- 70 Общий вид фильтров –поглотителей ФПУ-200 Общий вид регенеративных патронов 16
Система водоснабжения Источники водоснабжения Ø Водопроводная сеть ( расход воды 2 л/сут и суточный 25 л/сут на 1 укрываемого ) Ø Артезианские скважины или колодцы Ø Аварийный запас воды ( не менее 3 л/сут на 1 укрываемого) Вертикальный бак аварийного запаса воды Подвесной бак аварийного запаса воды 17
Источники электроснабжения Ø сеть города или предприятия Ø защищенный источник электроснабжения ( ДЭС ) 18

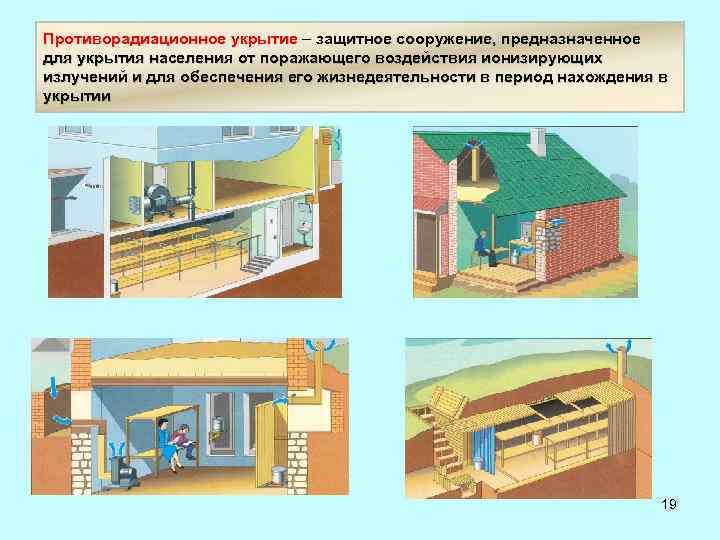

Противорадиационное укрытие – защитное сооружение, предназначенное для укрытия населения от поражающего воздействия ионизирующих излучений и для обеспечения его жизнедеятельности в период нахождения в укрытии 19
Основные характеристики ПРУ Группа ПРУ Защита от Рф, кгс/см 2 Коэффициент ослабления Расчетный срок пребывания, час П-1 П-2 П-3 П-4 П-5 0, 2 200 24 -48 0, 2 100 48 100 24 -48 50 48 Основные объемно-планировочные нормы Норма площади на 1 чел. 0, 5 м 2 ( 2 -х ярусное ) 0, 4 м 2 ( 3 -х ярусное ) Объем воздуха на 1 чел Высота помещения Количество мест для лежания Размер мест для сидения Размер мест для лежания 1, 5 м 3 1, 9 м 20% ( 2 -х ярусное ) 30% ( 3 -х ярусное ) 0, 45 х 0, 45 м 0, 55 х 1, 8 м 20

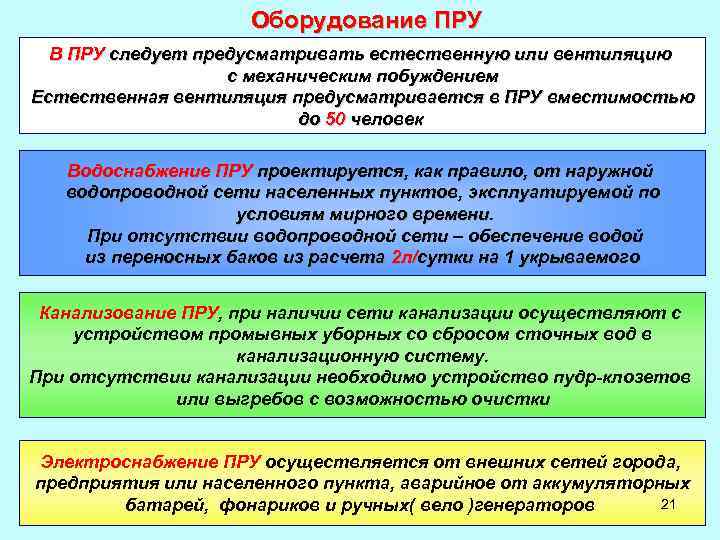

Оборудование ПРУ В ПРУ следует предусматривать естественную или вентиляцию с механическим побуждением Естественная вентиляция предусматривается в ПРУ вместимостью до 50 человек Водоснабжение ПРУ проектируется, как правило, от наружной водопроводной сети населенных пунктов, эксплуатируемой по условиям мирного времени. При отсутствии водопроводной сети – обеспечение водой из переносных баков из расчета 2 л/сутки на 1 укрываемого Канализование ПРУ, при наличии сети канализации осуществляют с устройством промывных уборных со сбросом сточных вод в канализационную систему. При отсутствии канализации необходимо устройство пудр-клозетов или выгребов с возможностью очистки Электроснабжение ПРУ осуществляется от внешних сетей города, предприятия или населенного пункта, аварийное от аккумуляторных 21 батарей, фонариков и ручных( вело )генераторов
Простейшие укрытия Открытая щель Перекрытая щель Размеры щели Глубина 1, 8 -2, 0 м, ширина поверху 1, 0 -1, 2 м, понизу 0, 8 м Каждому укрываемому отводится 0, 5 м Щель строится на 10 - 40 человек 22

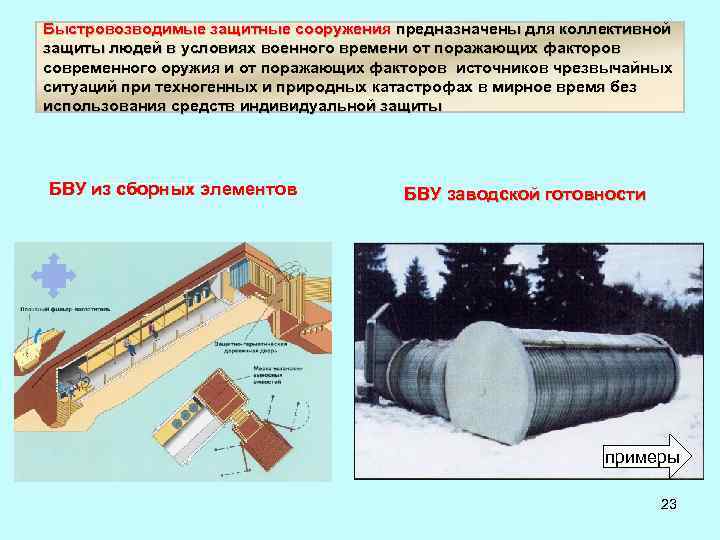

Быстровозводимые защитные сооружения предназначены для коллективной защиты людей в условиях военного времени от поражающих факторов современного оружия и от поражающих факторов источников чрезвычайных ситуаций при техногенных и природных катастрофах в мирное время без использования средств индивидуальной защиты БВУ из сборных элементов БВУ заводской готовности примеры 23

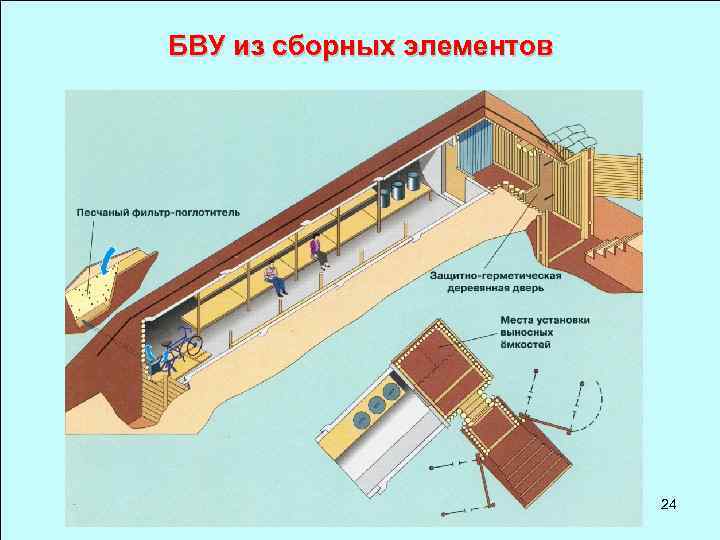

БВУ из сборных элементов 24

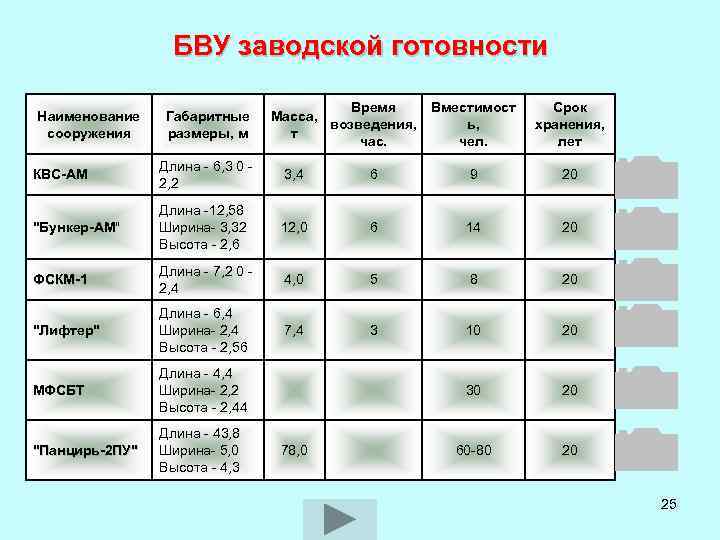

БВУ заводской готовности Наименование сооружения Габаритные размеры, м Время Масса, возведения, т час. Вместимост ь, чел. Срок хранения, лет КВС-АМ Длина - 6, 3 0 2, 2 3, 4 6 9 20 "Бункер-АМ" Длина -12, 58 Ширина- 3, 32 Высота - 2, 6 12, 0 6 14 20 ФСКМ-1 Длина - 7, 2 0 2, 4 4, 0 5 8 20 "Лифтер" Длина - 6, 4 Ширина- 2, 4 Высота - 2, 56 7, 4 3 10 20 МФСБТ Длина - 4, 4 Ширина- 2, 2 Высота - 2, 44 30 20 "Панцирь-2 ПУ" Длина - 43, 8 Ширина- 5, 0 Высота - 4, 3 60 -80 20 78, 0 25
КВС - АМ Состоит из остова и входа. Вход состоит из 2 -х тамбуров и предтамбура 26

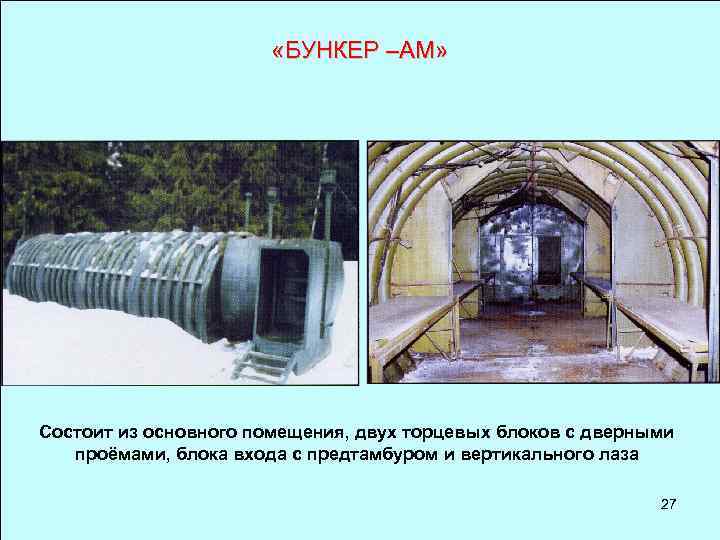

«БУНКЕР –АМ» Состоит из основного помещения, двух торцевых блоков с дверными проёмами, блока входа с предтамбуром и вертикального лаза 27

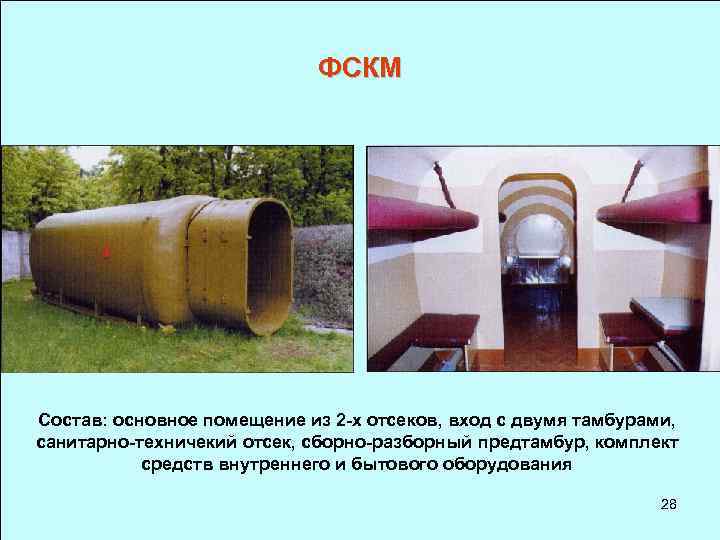

ФСКМ Состав: основное помещение из 2 -х отсеков, вход с двумя тамбурами, санитарно-техничекий отсек, сборно-разборный предтамбур, комплект средств внутреннего и бытового оборудования 28

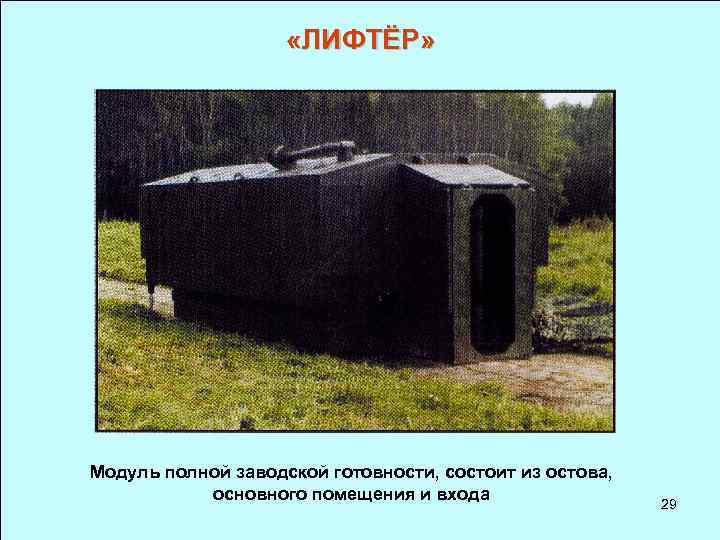

«ЛИФТЁР» Модуль полной заводской готовности, состоит из остова, основного помещения и входа 29

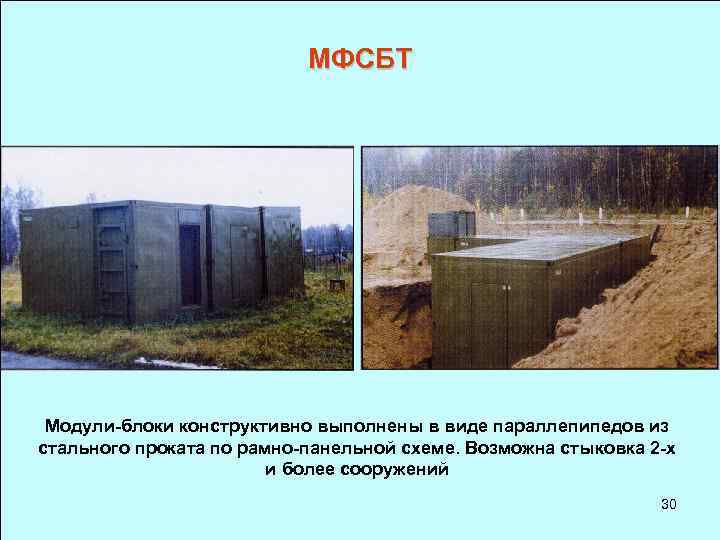

МФСБТ Модули-блоки конструктивно выполнены в виде параллепипедов из стального проката по рамно-панельной схеме. Возможна стыковка 2 -х и более сооружений 30

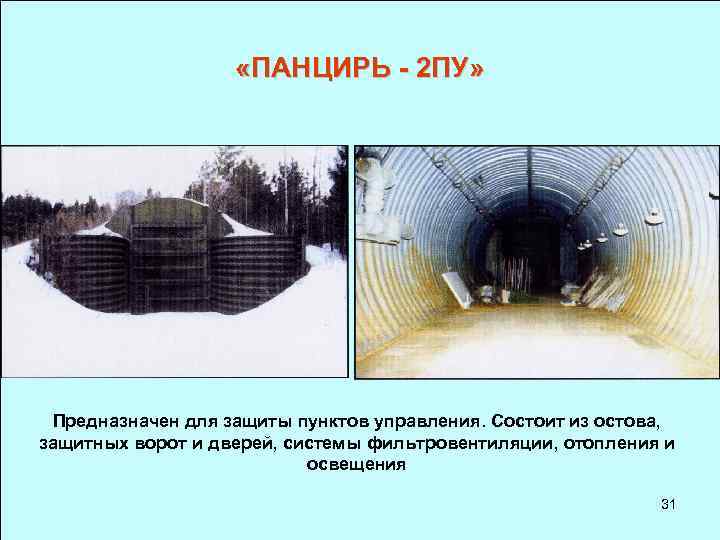

«ПАНЦИРЬ - 2 ПУ» Предназначен для защиты пунктов управления. Состоит из остова, защитных ворот и дверей, системы фильтровентиляции, отопления и освещения 31

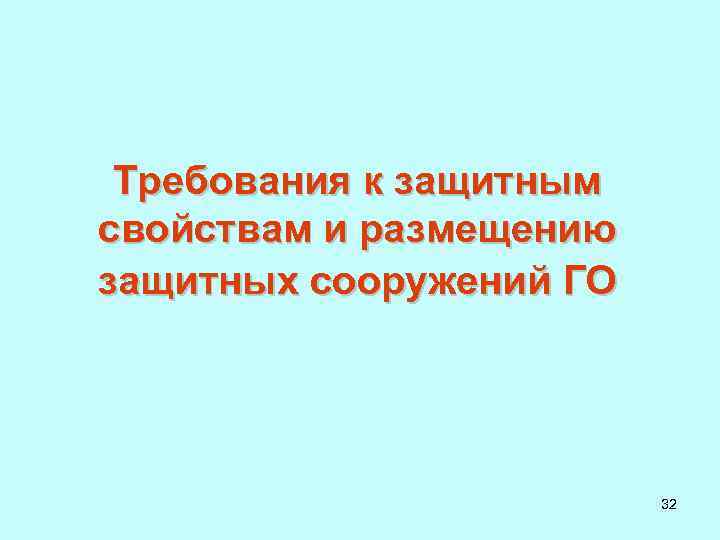

Требования к защитным свойствам и размещению защитных сооружений ГО 32
Город особой, 1, 2, 3 групп по ГО 33
Отдельно стоящий объект ОВ 34
Некатегорированный город (поселок) Сельское население 35
Порядок эксплуатации и приведения в готовность к приему укрываемых защитных сооружений ГО 36

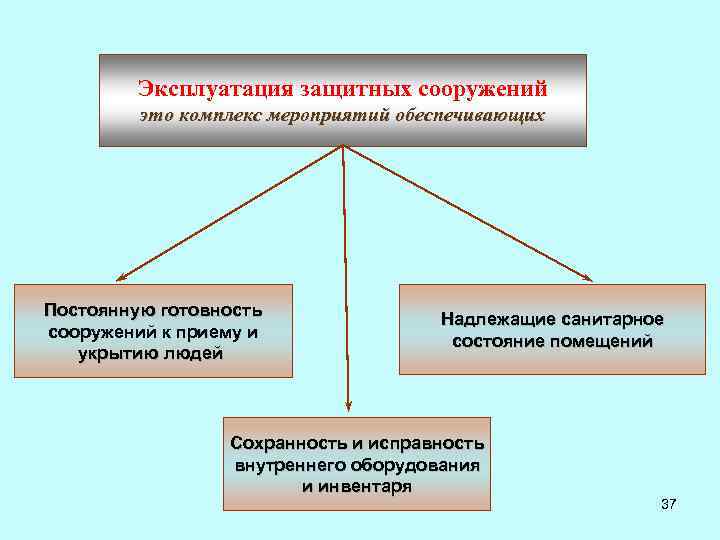

Эксплуатация защитных сооружений это комплекс мероприятий обеспечивающих Постоянную готовность сооружений к приему и укрытию людей Надлежащие санитарное состояние помещений Сохранность и исправность внутреннего оборудования и инвентаря 37

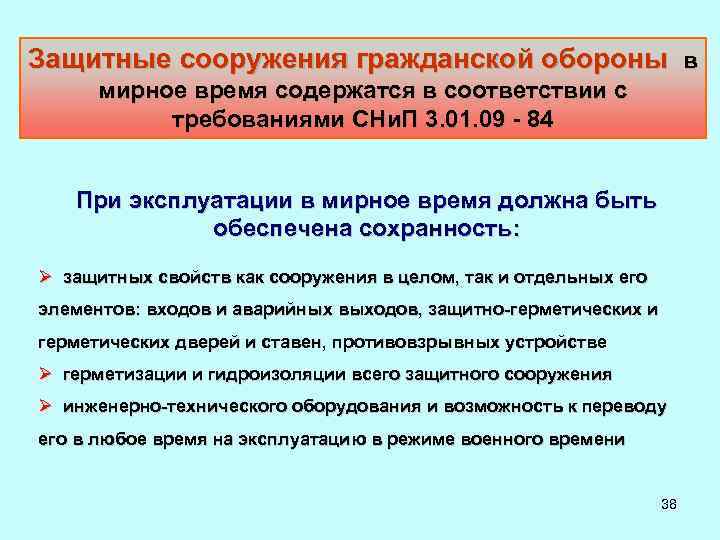

Защитные сооружения гражданской обороны в мирное время содержатся в соответствии с требованиями СНи. П 3. 01. 09 - 84 При эксплуатации в мирное время должна быть обеспечена сохранность: Ø защитных свойств как сооружения в целом, так и отдельных его элементов: входов и аварийных выходов, защитно-герметических и герметических дверей и ставен, противовзрывных устройстве Ø герметизации и гидроизоляции всего защитного сооружения Ø инженерно-технического оборудования и возможность к переводу его в любое время на эксплуатацию в режиме военного времени 38

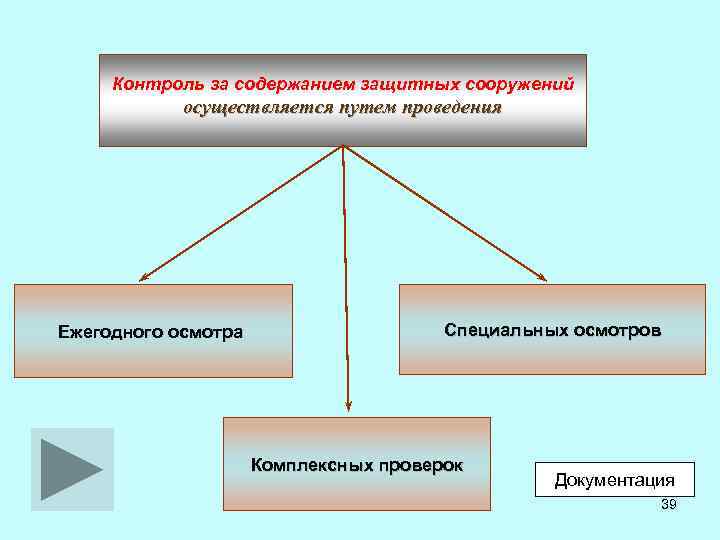

Контроль за содержанием защитных сооружений осуществляется путем проведения Ежегодного осмотра Специальных осмотров Комплексных проверок Документация 39

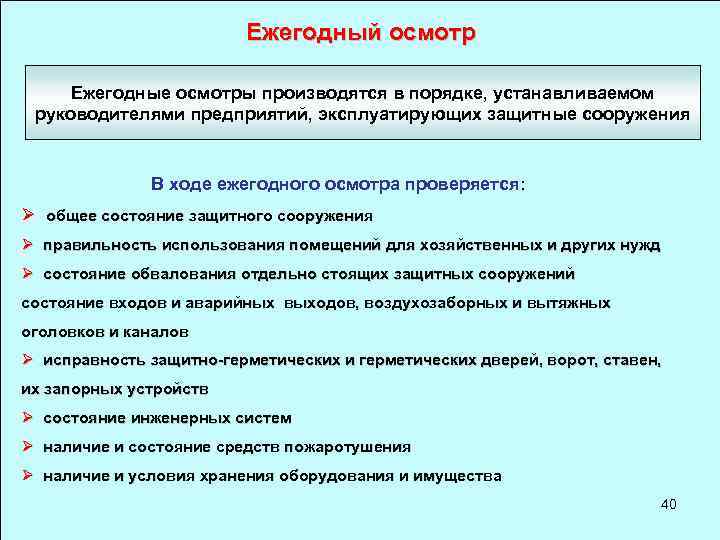

Ежегодный осмотр Ежегодные осмотры производятся в порядке, устанавливаемом руководителями предприятий, эксплуатирующих защитные сооружения В ходе ежегодного осмотра проверяется: Ø общее состояние защитного сооружения Ø правильность использования помещений для хозяйственных и других нужд Ø состояние обвалования отдельно стоящих защитных сооружений состояние входов и аварийных выходов, воздухозаборных и вытяжных оголовков и каналов Ø исправность защитно-герметических и герметических дверей, ворот, ставен, их запорных устройств Ø состояние инженерных систем Ø наличие и состояние средств пожаротушения Ø наличие и условия хранения оборудования и имущества 40

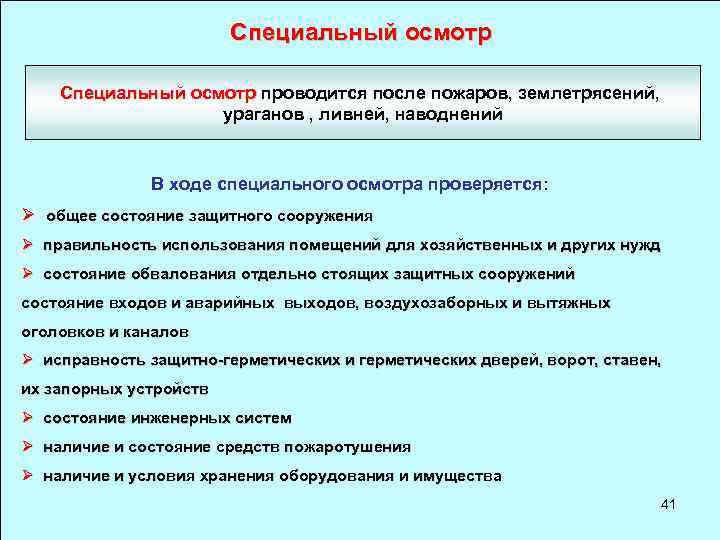

Специальный осмотр проводится после пожаров, землетрясений, ураганов , ливней, наводнений В ходе специального осмотра проверяется: Ø общее состояние защитного сооружения Ø правильность использования помещений для хозяйственных и других нужд Ø состояние обвалования отдельно стоящих защитных сооружений состояние входов и аварийных выходов, воздухозаборных и вытяжных оголовков и каналов Ø исправность защитно-герметических и герметических дверей, ворот, ставен, их запорных устройств Ø состояние инженерных систем Ø наличие и состояние средств пожаротушения Ø наличие и условия хранения оборудования и имущества 41
Комплексная проверка производится проводится раз в три года, как правило, в ходе комплексных учений В ходе комплексной проверки проверяется: Ø герметичность убежища Ø работоспособность всех систем инженерно-технического оборудования и защитных устройств Ø возможность приведения защитного сооружения в готовность по плану в установленные сроки Ø эксплуатация в режиме защитного сооружения в течении 6 часов с проверкой работы по режимам чистой вентиляции и фильтровентиляции 42
Документация защитных сооружений 1. Паспорт убежища (противорадиационного укрытия) 2. Выписка из Инструкции о порядке учета и содержании убежища 3. Журнал проверки состояния убежища 4. Сигналы оповещения гражданской обороны 5. План перевода помещений убежища на режим укрытия 6. План защитного сооружения (убежища, противорадиационного укрытия) 7. Планы наружных и внутренних инженерных сетей 8. Список личного состава группы (звена) обслуживания 9. Эксплуатационная схема электроснабжения 10. Эксплуатационная схема вентиляции 11. Эксплуатационная схема водоснабжения и канализации 12. Инструкция по ТБ по обслуживанию оборудования 13. Инструкция по эксплуатации средств индивидуальной защиты 14. Инструкция по эксплуатации установленного оборудования 15. Журнал учета работы ДЭС 16. Инструкция по противопожарной безопасности 17. Журнал регистрации показателей микроклимата 18. Журнал учета обращений за медицинской помощью 19. Журнал регистрации демонтажа и ремонта оборудования 20. Схема эвакуации укрываемых из очага поражения 21. Список телефонов 43

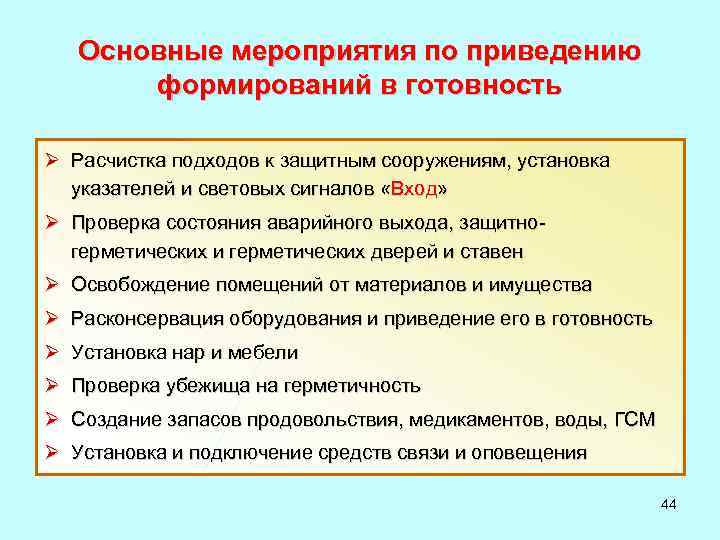

Основные мероприятия по приведению формирований в готовность Ø Расчистка подходов к защитным сооружениям, установка указателей и световых сигналов «Вход» Ø Проверка состояния аварийного выхода, защитногерметических и герметических дверей и ставен Ø Освобождение помещений от материалов и имущества Ø Расконсервация оборудования и приведение его в готовность Ø Установка нар и мебели Ø Проверка убежища на герметичность Ø Создание запасов продовольствия, медикаментов, воды, ГСМ Ø Установка и подключение средств связи и оповещения 44

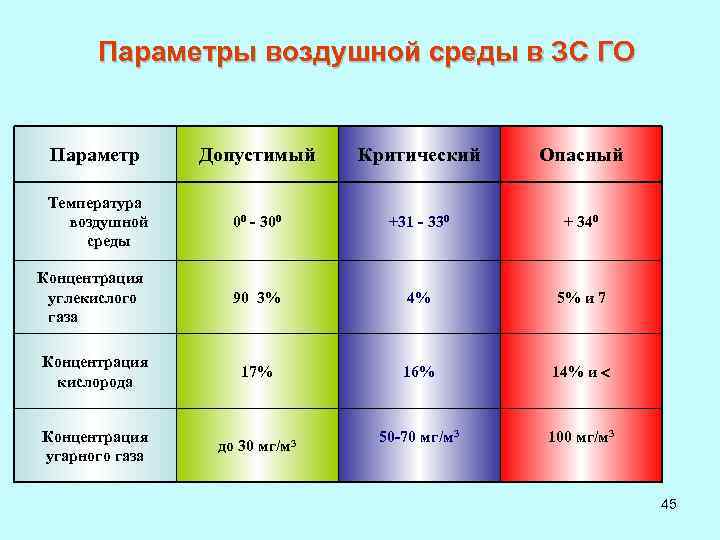

Параметры воздушной среды в ЗС ГО Параметр Допустимый Критический Опасный Температура воздушной среды 00 - 300 +31 - 330 + 340 Концентрация углекислого газа 90 3% 4% 5% и 7 Концентрация кислорода 17% 16% 14% и Концентрация угарного газа до 30 мг/м 3 50 -70 мг/м 3 100 мг/м 3 45
Правила поведения укрываемых в защитных сооружениях Ø быстро и и организованно занять места в помещении Ø выполнять правила поведения, все распоряжения личного состава группы(звена) по обслуживанию защитного сооружения Ø содержать в готовности СИЗ Ø поддерживать чистоту и порядок Ø оказывать помощь личному составу группы(звена) в обслуживании защитного сооружения Ø соблюдать правила техники безопасности 46

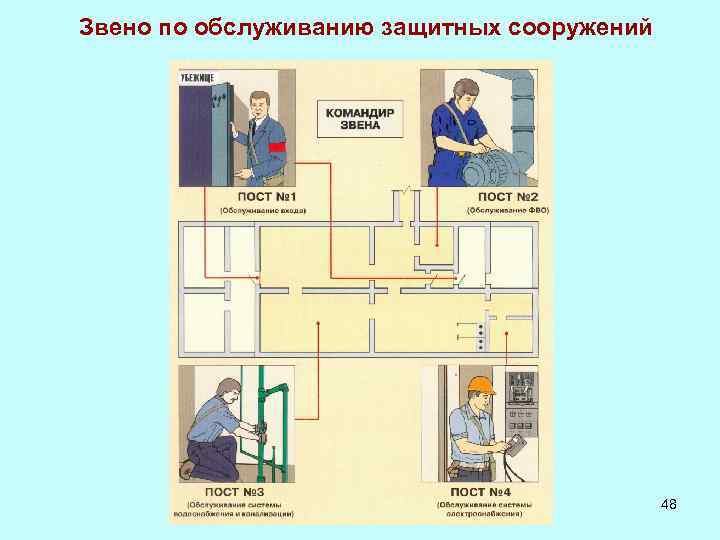

Звено по обслуживанию защитных сооружений 48
Звено по обслуживанию защитных сооружений Командир звена КОНТРОЛЕР -1 ЭЛЕКТРИК -1 СЛЕСАРЬ ПО ВЕНТИЛЯЦИИ - 1 СЛЕСАРЬ ПО ВОДОПРОВОДУ И КАНАЛИЗАЦИИ -1 ЛИЧНОГО СОСТАВА 10 ЧЕЛОВЕК РАЗВЕДЧИК-ХИМИК РАЗВЕДЧИК – ДОЗИМЕТРИСТ КЛАДОВЩИК – РАЗВЕДЧИК САНДРУЖИННИЦА -1 -1 -1 -2 49

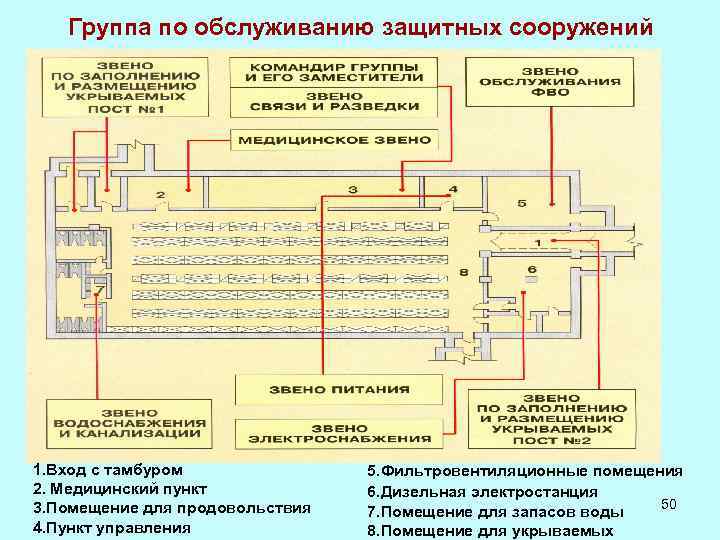

Группа по обслуживанию защитных сооружений 1. Вход с тамбуром 2. Медицинский пункт 3. Помещение для продовольствия 4. Пункт управления 5. Фильтровентиляционные помещения 6. Дизельная электростанция 50 7. Помещение для запасов воды 8. Помещение для укрываемых
51
