Электрическое оборудование тепловозов.pptx

  • Количество слайдов: 35

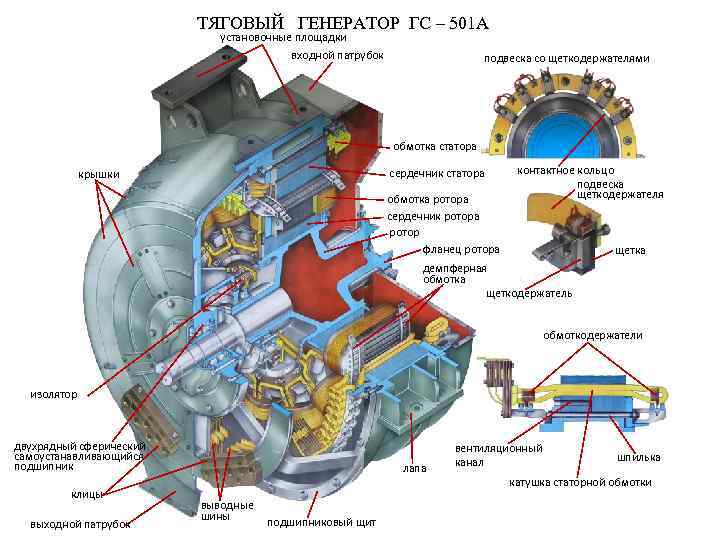

ТЯГОВЫЙ ГЕНЕРАТОР ГС – 501 А установочные площадки входной патрубок подвеска со щеткодержателями обмотка ТЯГОВЫЙ ГЕНЕРАТОР ГС – 501 А установочные площадки входной патрубок подвеска со щеткодержателями обмотка статора сердечник статора крышки обмотка ротора сердечник ротора ротор фланец ротора контактное кольцо подвеска щеткодержателя щетка демпферная обмотка щеткодержатель обмоткодержатели изолятор двухрядный сферический самоустанавливающийся подшипник клицы выходной патрубок лапа выводные шины подшипниковый щит вентиляционный канал шпилька катушка статорной обмотки

РОТОР ТЯГОВОГО ГЕНЕРАТОРА ГС – 501 А сердечник полюса сердечник ротора шпилька фланец полюс РОТОР ТЯГОВОГО ГЕНЕРАТОРА ГС – 501 А сердечник полюса сердечник ротора шпилька фланец полюс балансировочный груз выводы обмотки возбуждения катушка вал ротора клиновые шпонки контактные кольца контактные сегменты демпферная обмотка

ВОЗБУДИТЕЛЬ ВС -650 В выводные провода щеткодержатель щетка шины вентилятор щеткодержатель траверса вал якоря ВОЗБУДИТЕЛЬ ВС -650 В выводные провода щеткодержатель щетка шины вентилятор щеткодержатель траверса вал якоря крышка подшипниковый узел ступица обмоткодержатель бандажи обмотка сердечник втулка подшипниковый щит контактные кольца

МАГНИТНАЯ СИСТЕМА ВОЗБУДИТЕЛЯ ВС – 650 В полюс контактные кольца щетки сердечник полюса демпферная МАГНИТНАЯ СИСТЕМА ВОЗБУДИТЕЛЯ ВС – 650 В полюс контактные кольца щетки сердечник полюса демпферная обмотка заклепка станина катушка выводы лапа транспортные ушки крышка схема намотки катушек Н К Н масленка К коробка выводов открытая перекрещенная

МОТОР – ВЕНТИЛЯТОР ХОЛОДИЛЬНОЙ КАМЕРЫ вентиляционный патрубок лабиринтное уплотнение гайка втулка масленки верхний подшипник МОТОР – ВЕНТИЛЯТОР ХОЛОДИЛЬНОЙ КАМЕРЫ вентиляционный патрубок лабиринтное уплотнение гайка втулка масленки верхний подшипник крышка нижний подшипник вал лопасть обмотка статора балансировочный груз воротник вентиляторное колесо пробка сердечник ротора клеммная коробка патрубок сердечник статора обмотка ротора основание статора установка мотор-вентиляторов в шахте холодильника

СТАРТЕР – ГЕНЕРАТОР ПСГУ– 2 миканитовая прокладка корпус коллекторная коллектора пластина бандаж траверса замок СТАРТЕР – ГЕНЕРАТОР ПСГУ– 2 миканитовая прокладка корпус коллекторная коллектора пластина бандаж траверса замок гайка балансировочный груз главный полюс сердечник якоря обмотка якоря добавочный полюс подшипниковый щит лабиринтное кольцо вентиляторное колесо масленка лабиринтное кольцо крышка вал подшипник сетка ступица шпонка обмоткодержатель сетка крышка шпонка станина упорное кольцо обмоткодержатель клеммная коробка

ГЛАВНЫЙ ГЕНЕРАТОР ГП – 300 Б шунт щетка щеткодержатель схема охлаждения генератора кронштейн сетка ГЛАВНЫЙ ГЕНЕРАТОР ГП – 300 Б шунт щетка щеткодержатель схема охлаждения генератора кронштейн сетка шина изолятор опорная лапа вентилятор ступица коллектор трубка для смазки кольцо роликовый подшипник вал якоря пробка шпильки крышка подшипника станина клица подшипниковый щит шпонка щеткодержатель выводные шины вал якоря двухрядный сферический самоустанавливающийся подшипник

МАГНИТНАЯ СИСТЕМА ГЛАВНОГО ГЕНЕРАТОРА ГП – 300 Б выводы катушки пусковой обмотки сердечник пластмассовая МАГНИТНАЯ СИСТЕМА ГЛАВНОГО ГЕНЕРАТОРА ГП – 300 Б выводы катушки пусковой обмотки сердечник пластмассовая рамка сердечник немагнитные угольники катушка пластмассовая рамка катушка пластинчатая пружина прокладка немагнитная прокладка выводы катушки независимой обмотки продольный разрез витки катушки пусковой обмотки заклепка поперечный разрез витки катушки независимой обмотки сердечник трубчатая заклепка стальной стержень накладка

ЯКОРЬ ГЛАВНОГО ГЕНЕРАТОРА ГП – 300 Б разрез паза якоря пазовый клин бандажи вентиляторное ЯКОРЬ ГЛАВНОГО ГЕНЕРАТОРА ГП – 300 Б разрез паза якоря пазовый клин бандажи вентиляторное колесо катушка якоря сердечник якоря катушка якоря вентиляционный канал коллекторная пластина коллекторный болт балансировочный груз схема соединения обмотки якоря шпонка вал фиксатор сердечник якоря коллектор нажимной конус уравнительные соединения

ТЯГОВЫЙ ЭЛЕКТРОДВИГАТЕЛЬ ЭД – 118 А кронштейн щеткодержателя главный полюс щиток остов щеткодержатель малый ТЯГОВЫЙ ЭЛЕКТРОДВИГАТЕЛЬ ЭД – 118 А кронштейн щеткодержателя главный полюс щиток остов щеткодержатель малый подшипниковый щит большой подшипниковый щит крышка подшипника лабиринтное кольцо гайка шайба крышка подшипника роликовый подшипник вкладыш МОП упорная шайба крышка МОП роликовый подшипник трубка подвода смазки к подшипнику кожух вал якоря польстер добавочный полюс щуп маслоуказателя

МАГНИТНАЯ СИСТЕМА ТЯГОВОГО ДВИГАТЕЛЯ ЭД -118 А главные полюсы сердечник стержень немагнитные угольники сердечник МАГНИТНАЯ СИСТЕМА ТЯГОВОГО ДВИГАТЕЛЯ ЭД -118 А главные полюсы сердечник стержень немагнитные угольники сердечник катушка выводы пластмассовая рамка пружинная рамка дополнительные полюсы немагнитная прокладка стержень катушки сердечник заклепка

ЯКОРЬ ТЯГОВОГО ЭЛЕКТРОДВИГАТЕЛЯ ЭД -118 А шунты аммортизатор миканитовая прокладка пружина палец изолятор щетка ЯКОРЬ ТЯГОВОГО ЭЛЕКТРОДВИГАТЕЛЯ ЭД -118 А шунты аммортизатор миканитовая прокладка пружина палец изолятор щетка корпус щеткодержателя кронштейн передняя катушка нажимная якоря шайба уравнительные соединения коллекторная сердечник пластина якоря разрез паза якоря задняя нажимная шайба щеткодержатель нажимной конус схема соединения обмотки якоря коллекторный болт балансировочный груз стеклобандажи вал якоря коллектор уравнительные соединения

ДВУХМАШИННЫЙ АГРЕГАТ МВТ 25/9 и МВГ 25/11 возбудитель главные полюсы масленка шпонка сетка вал ДВУХМАШИННЫЙ АГРЕГАТ МВТ 25/9 и МВГ 25/11 возбудитель главные полюсы масленка шпонка сетка вал якоря подшипниковый щит кожух траверса вспомогательный генератор лапа масленка вентилятор крышка подшипника катушка параллельной обмотки возбудителя бандажи шины пружина коллектор сердечник якоря катушка дифференциальной обмотки возбудителя щетка корпус щеткодержателя

АККУМУЛЯТОРНАЯ БАТАРЕЯ 32 ТН - 450 борн пробка крышка стекловолокно гофрированная прокладка баретка пластик АККУМУЛЯТОРНАЯ БАТАРЕЯ 32 ТН - 450 борн пробка крышка стекловолокно гофрированная прокладка баретка пластик мастика предохранительный щиток отрицательная пластина положительная пластина сепаратор изолятор перемычка корпус опорные призмы изоляционная прокладка

КОНТРОЛЛЕР МАШИНИСТА КВ - 1552 штурвал фиксатор ролик пружина храповики рычаг пружина реверсивн ая КОНТРОЛЛЕР МАШИНИСТА КВ - 1552 штурвал фиксатор ролик пружина храповики рычаг пружина реверсивн ая рукоятка крышка пружина вал реверсирования фиксатор храповики тяга контактный элемент главный вал контроллера шайбы реверсивного барабана пластмассовая шайба шайбы главного барабана основание шпонка провода

КОНТАКТНЫЙ ЭЛЕМЕНТ КОНТРОЛЛЕРА МАШИНИСТА КВ -1552 ролик рычаг изолятор контактные болты держатель подвижный контакт КОНТАКТНЫЙ ЭЛЕМЕНТ КОНТРОЛЛЕРА МАШИНИСТА КВ -1552 ролик рычаг изолятор контактные болты держатель подвижный контакт пружина

КОНТРОЛЛЕР МАШИНИСТА КВП - 0854 корпус поршень цилиндра штуцер подвода воздуха реверсивный вал толкатель КОНТРОЛЛЕР МАШИНИСТА КВП - 0854 корпус поршень цилиндра штуцер подвода воздуха реверсивный вал толкатель рычаг цилиндр переключения реверсора серьга цилиндр сброса позиций упор пружина трубка контактный элемент реверсивный барабан толкатель провод воздухопровод шестерня поршень фланец крышка регулировочный болт пружина штурвал реверсивная рукоятка главный барабан цилиндр набора позиций упор рейка корпус цилиндр быстрого сброса позиций

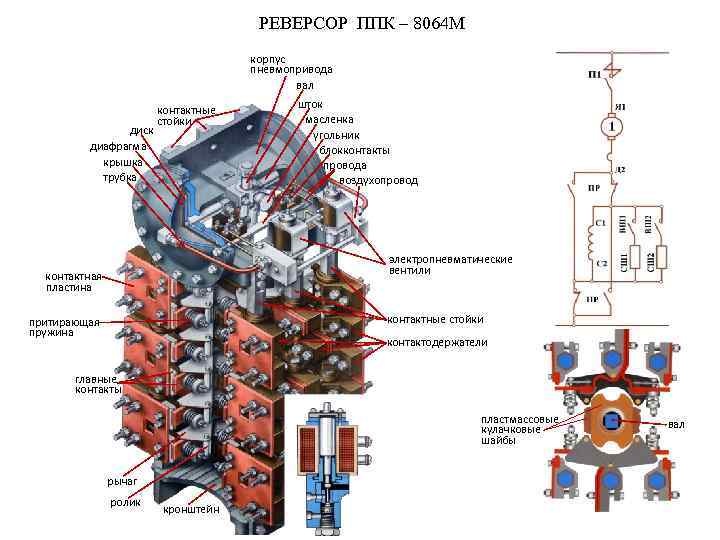

РЕВЕРСОР ППК – 8064 М корпус пневмопривода вал диск диафрагма крышка трубка контактные стойки РЕВЕРСОР ППК – 8064 М корпус пневмопривода вал диск диафрагма крышка трубка контактные стойки шток масленка угольник блокконтакты провода воздухопровод электропневматические вентили контактная пластина контактные стойки притирающая пружина контактодержатели главные контакты пластмассовые кулачковые шайбы рычаг ролик кронштейн вал

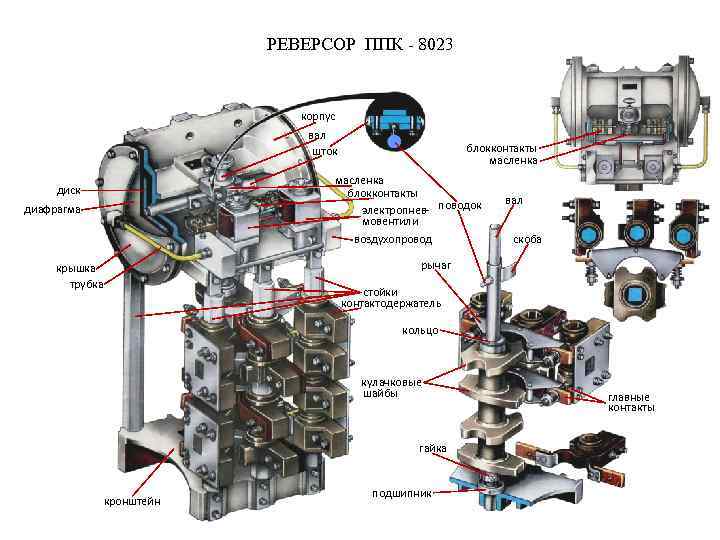

РЕВЕРСОР ППК - 8023 корпус вал шток блокконтакты масленка блокконтакты электропнев- поводок мовентили диск РЕВЕРСОР ППК - 8023 корпус вал шток блокконтакты масленка блокконтакты электропнев- поводок мовентили диск диафрагма воздухопровод крышка трубка вал скоба рычаг стойки контактодержатель кольцо кулачковые шайбы гайка кронштейн подшипник главные контакты

ЭЛЕКТРОПНЕВМАТИЧЕСКИЕ скоба магнитопровода ВЕНТИЛИ ВВ-32 и ВВ-1000 катушка стопорное кольцо прокладки кнопка ручного привода ЭЛЕКТРОПНЕВМАТИЧЕСКИЕ скоба магнитопровода ВЕНТИЛИ ВВ-32 и ВВ-1000 катушка стопорное кольцо прокладки кнопка ручного привода резиновая прокладка верхний затвор винт кольцо якорь шток катушка корпус нижний затвор выводы катушки пружина в атмосферу в пневмопривод кольцо втулка выпускной клапан бронзовая втулка сжатый воздух впускной клапан прокладки пружина кольцо заглушка стопорное кольцо заглушка

ЭЛЕКТРОПНЕВМАТИЧЕСКИЙ КОНТАКТОР ПК-753 дугогасительный рог дугогасительная камера изоляционная панель силовые контакты шунт плоская пружина ЭЛЕКТРОПНЕВМАТИЧЕСКИЙ КОНТАКТОР ПК-753 дугогасительный рог дугогасительная камера изоляционная панель силовые контакты шунт плоская пружина латунный кронштейн рычаг полюс неподвижные блокконтакты сердечник задняя крышка поршень подвижные блокконтакты дугогасительная катушка угольник передняя крышка пластмассовые колодки пластина шток пружина электропневматический изолятор клапан

ЭЛЕКТРОПНЕВМАТИЧЕСКИЙ КОНТАКТОР ПКГ - 566 М кронштейн подшипник возвращающая пружина силовые контакты притирающие пружины ЭЛЕКТРОПНЕВМАТИЧЕСКИЙ КОНТАКТОР ПКГ - 566 М кронштейн подшипник возвращающая пружина силовые контакты притирающие пружины направляющая скоба пластмассовые контактодержатели блокировочные контакты нажимная планка рама втулка шайба якорь пневматический привод электропневматический клапан диск диафрагма шток

ЭЛЕКТРОМАГНИТНЫЙ КОНТАКТОР КПВ - 604 колодка дугогасительная камера главные контакты притирающая пружина дугогасительный рог ЭЛЕКТРОМАГНИТНЫЙ КОНТАКТОР КПВ - 604 колодка дугогасительная камера главные контакты притирающая пружина дугогасительный рог блокировочные контакты изоляционная панель якорь возвращающая пружина скоба катушка скоба магнитопровода скоба полюс пластмассовое основание дугогасительная катушка шунт подвижные блокировочные контакты нажимная пластина сердечник скоба шпилька неподвижные блокировочные контакты траверса возвратная пружина

РЕЛЕ ПЕРЕХОДОВ РД-3010 стойка кожух подвижные контакты неподвижные контакты пластмассовые колодки возвращающая пружина якорь РЕЛЕ ПЕРЕХОДОВ РД-3010 стойка кожух подвижные контакты неподвижные контакты пластмассовые колодки возвращающая пружина якорь ось якоря скоба магнитопровода клеммная панель сердечник катушки напряжения катушка напряжения токовая катушка

БЛОК БОКСОВАНИЯ ББ – 320 А скоба магнитопровода возвращающая пружина двусторонний подвижный контакт переключающего БЛОК БОКСОВАНИЯ ББ – 320 А скоба магнитопровода возвращающая пружина двусторонний подвижный контакт переключающего типа плунжер сердечник катушка стойки с неподвижными контактами якорь изоляционная панель

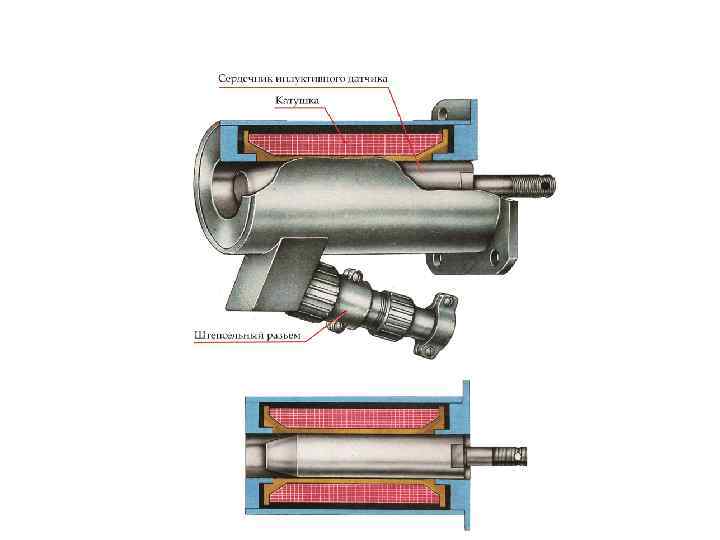

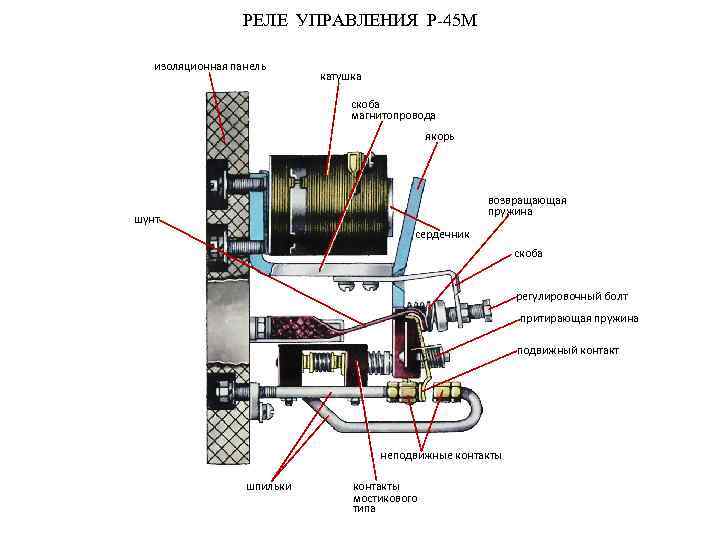

РЕЛЕ УПРАВЛЕНИЯ Р-45 М изоляционная панель катушка скоба магнитопровода якорь возвращающая пружина шунт сердечник РЕЛЕ УПРАВЛЕНИЯ Р-45 М изоляционная панель катушка скоба магнитопровода якорь возвращающая пружина шунт сердечник скоба регулировочный болт притирающая пружина подвижный контакт неподвижные контакты шпильки контакты мостикового типа

РЕЛЕ УПРАВЛЕНИЯ ТРПУ -1 пластмассовый корпус выводы контактов подвижная пластина размыкающего контакта подвижная пластина РЕЛЕ УПРАВЛЕНИЯ ТРПУ -1 пластмассовый корпус выводы контактов подвижная пластина размыкающего контакта подвижная пластина замыкающего контакта пластмассовая траверса кожух неподвижные пластины контактов якорь реле выводы катушки угольник скоба магнитопровода сердечник катушка возвращающая пружина

РЕЛЕ ЗАЗЕМЛЕНИЯ Р-45 Г скоба вывод катушки изоляционная панель защелка катушка сердечник планка якорь РЕЛЕ ЗАЗЕМЛЕНИЯ Р-45 Г скоба вывод катушки изоляционная панель защелка катушка сердечник планка якорь реле возвращающая пружина регулировочный болт скоба пластмассова яколодка шпилька подвижный контакт скоба магнитопровода

ЭЛЕКТРОПНЕВМАТИЧЕСКОЕ РЕЛЕ ТИПА РВП-1 М воздушное отверстие основание реле подвижная колодка микропереключатель клемма направляющая ЭЛЕКТРОПНЕВМАТИЧЕСКОЕ РЕЛЕ ТИПА РВП-1 М воздушное отверстие основание реле подвижная колодка микропереключатель клемма направляющая скоба обратный клапан регулировочный штифт воздушное отверстие якорь регулировочная гайка сердечник резиновая диафрагма диск пружина диафрагмы основание реле подвижная колодка магнитопровод пружина возвращающая катушка магнитопровод толкатель неподвижные контакты тканевый фильтр переключающийся контакт сердечник катушка

неподвижные контакты возвращающая пружина алюминиевый демпфер отжимная пружина якорь немагнитная каркас прокладка сердечник бандаж неподвижные контакты возвращающая пружина алюминиевый демпфер отжимная пружина якорь немагнитная каркас прокладка сердечник бандаж шайба алюминиевое основание подвижные контакты

Резисторы (сопротивления) элемент сопротивления хомут шпилька держатель изолятор панель изоляционная Резисторы (сопротивления) элемент сопротивления хомут шпилька держатель изолятор панель изоляционная

Резисторы (сопротивления) элемент сопротивления регулировочный хомут лапа соединительный провод панель изоляционная Резисторы (сопротивления) элемент сопротивления регулировочный хомут лапа соединительный провод панель изоляционная
