Твердотельное геометрическое моделирование в САПР Представление применение технология

Твердотельное геометрическое моделирование в САПР Представление, применение, технология, операции

Структура лекции Понятие твердотельной 3 D ГМ n Основные области применения твердотельного моделирования n Технология твердотельного моделирования n Анализ и декомпозиция формы объекта n Построение основных элементов формы n Задание дерева булевых операций n Уточнение модели n

Литература по теме n Кунву Ли «Основы САПР (CAD/CAM/CAE)» n Голованов Н. Н. «Геометрическое моделирование»

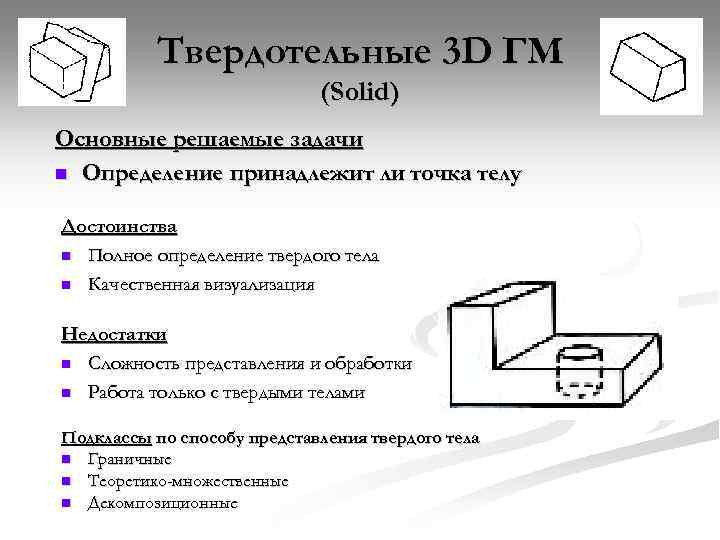

Твердотельные 3 D ГМ (Solid) Основные решаемые задачи n Определение принадлежит ли точка телу Достоинства n Полное определение твердого тела n Качественная визуализация Недостатки n Сложность представления и обработки n Работа только с твердыми телами Подклассы по способу представления твердого тела n Граничные n Теоретико-множественные n Декомпозиционные

Структура лекции Общая классификация видов ГМ

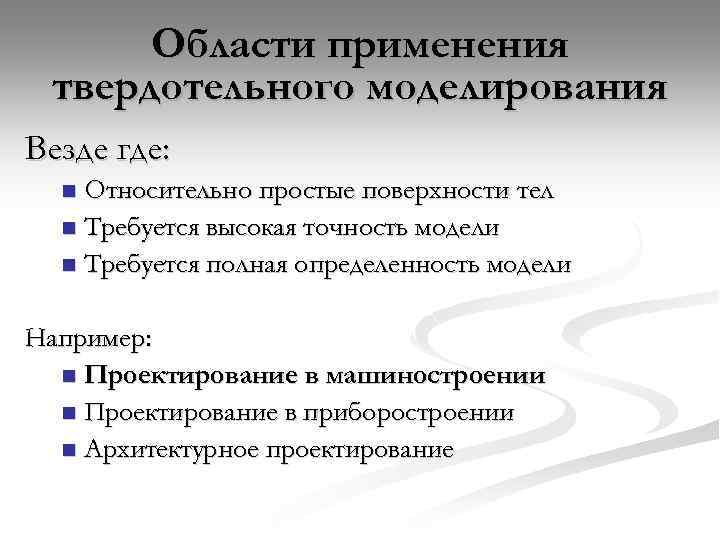

Области применения твердотельного моделирования Везде где: Относительно простые поверхности тел n Требуется высокая точность модели n Требуется полная определенность модели n Например: n Проектирование в машиностроении n Проектирование в приборостроении n Архитектурное проектирование

Технология твердотельного моделирования 1. Анализ и декомпозиция формы объекта 2. Построение основных элементов формы 1. Элементарные тела 2. Эскизы (плоские контура) 3. Операции к эскизам (выдавливание, вращение) 3. Задание дерева булевых операций 4. Уточнение модели 1. Задание конструктивных элементов (фаски, скругления, отверстия, ребра жесткости) 2. Уточнение параметров

1. Анализ и декомпозиция формы объекта 1. Выделение основных элементов формы (призмы, тела вращения) 2. Определение контуров элементов 3. Выделение конструктивных элементов (фасок, скруглений, отверстий) 4. Определение булевой операции элемента к модели

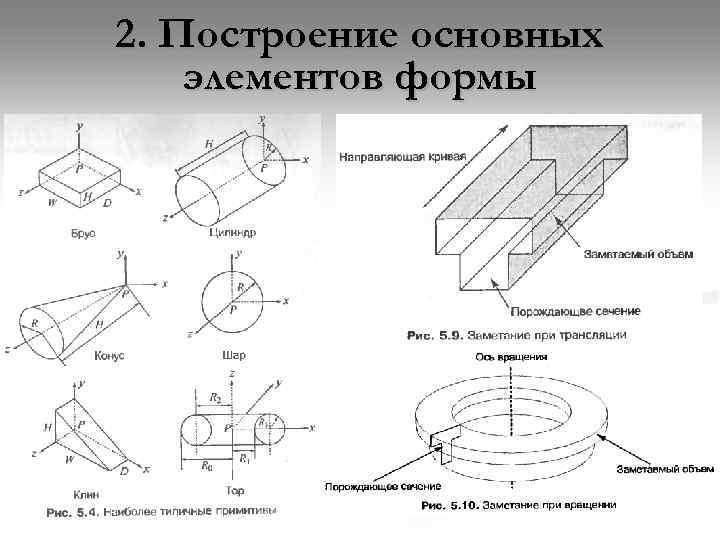

2. Построение основных элементов формы

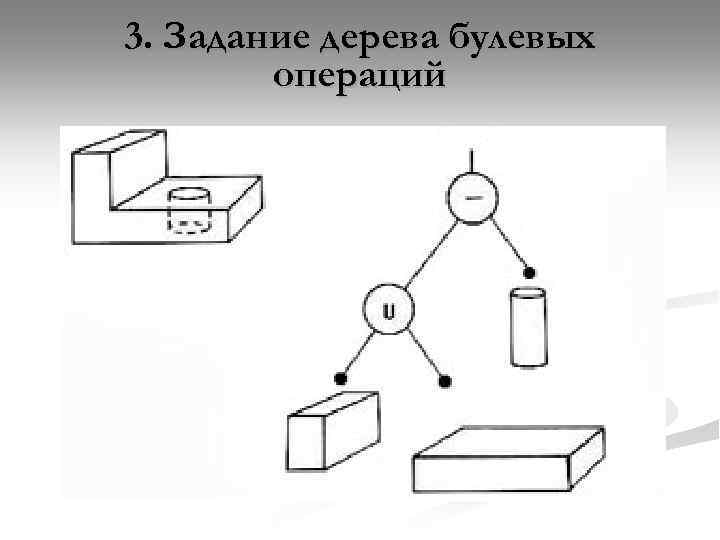

3. Задание дерева булевых операций

4. Уточнение модели Задание конструктивных элементов Фаска Отверстие Скругление Выемка

Основные операции твердотельного моделирования Вспомогательные построения n Создание примитивных тел n Кинематическое задание тел n Задание конструктивных элементов (features) n Позиционирование тел n Теоретико-множественные (булевые) операции n Расчет массо-инерционных характеристик n

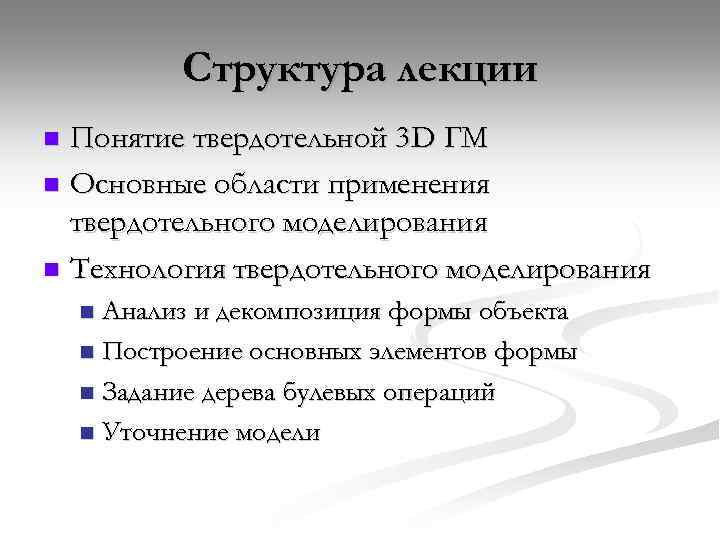

Структура лекции Понятие твердотельной 3 D ГМ n Основные области применения твердотельного моделирования n Технология твердотельного моделирования n Анализ и декомпозиция формы объекта n Построение основных элементов формы n Задание дерева булевых операций n Уточнение модели n

Литература по теме n Кунву Ли «Основы САПР (CAD/CAM/CAE)» n Голованов Н. Н. «Геометрическое моделирование»

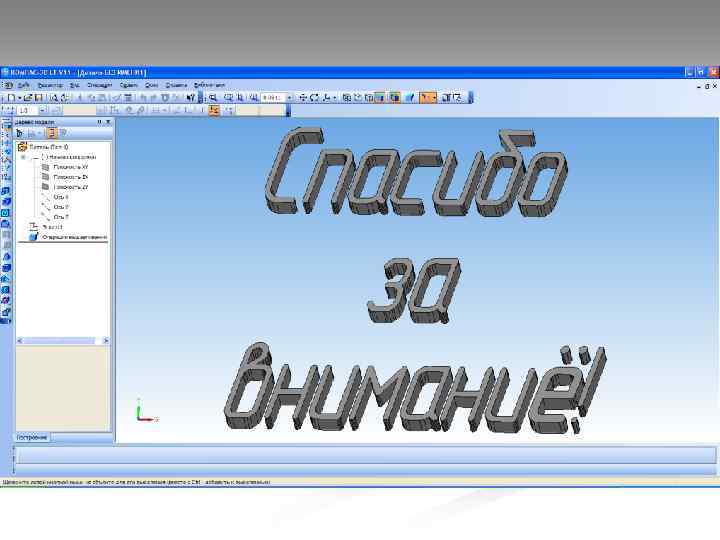

Спасибо за внимание!
