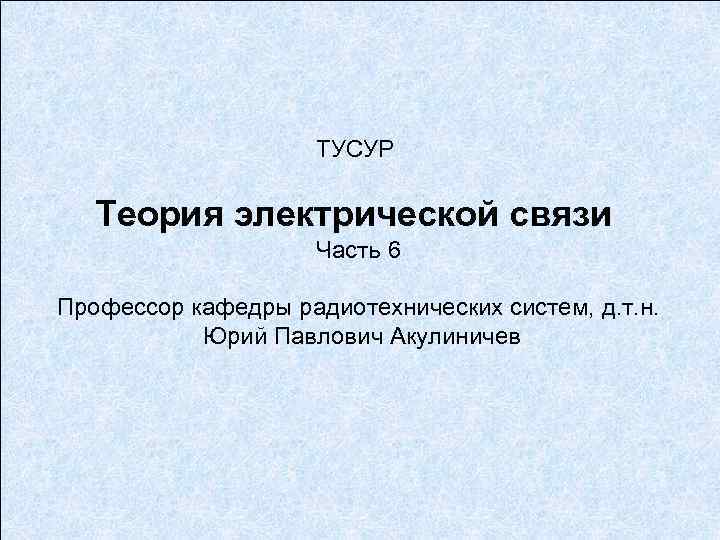

ТУСУР Теория электрической связи Часть 6 Профессор кафедры радиотехнических систем, д. т. н. Юрий ТУСУР Теория электрической связи Часть 6 Профессор кафедры радиотехнических систем, д. т. н. Юрий Павлович Акулиничев

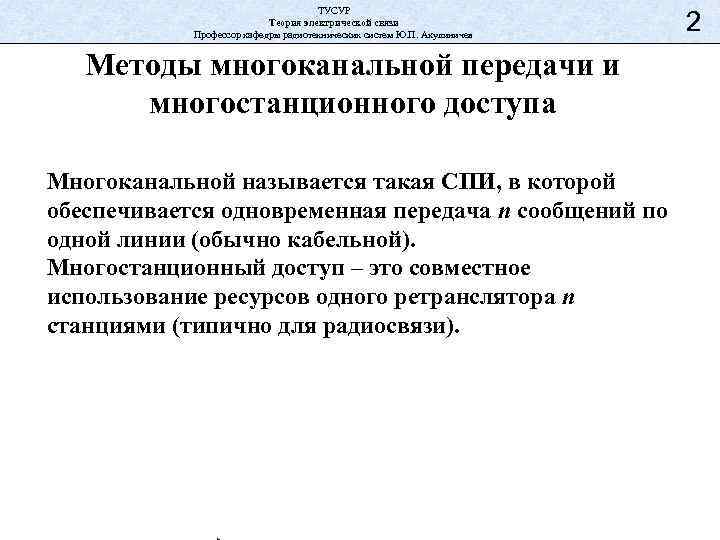

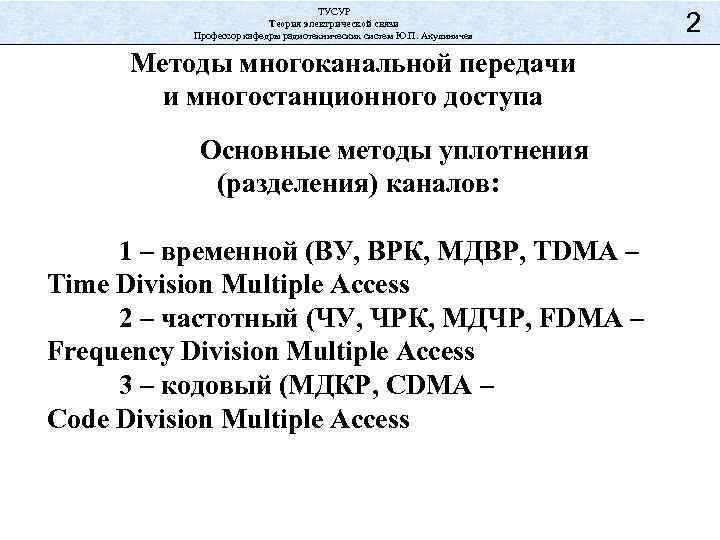

ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев Методы многоканальной передачи ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев Методы многоканальной передачи и многостанционного доступа Многоканальной называется такая СПИ, в которой обеспечивается одновременная передача n сообщений по одной линии (обычно кабельной). Многостанционный доступ – это совместное использование ресурсов одного ретранслятора n станциями (типично для радиосвязи). 2

ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 2 Принципиальные элементы ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 2 Принципиальные элементы многоканальной СПИ s 1(t) Ист. 1 КМ 1 Ист. 2 КМ 1 Ист. n КМ 1 Устройство уплотнения каналов s(t) Линия связи КДМ 1 Устройство разделения каналов Пол. 1 КДМ 2 Пол. 2 КДМ n Пол. n sn(t) sj(t) – канальные сигналы, s(t) – групповой сигнал Требования к канальным сигналам: Необходимое – линейная независимость при любых значениях передаваемых сообщений. Желательное – ортогональность при любых значениях передаваемых сообщений, т. е.

ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев Методы многоканальной передачи ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев Методы многоканальной передачи и многостанционного доступа Основные методы уплотнения (разделения) каналов: 1 – временной (ВУ, ВРК, МДВР, TDMA – Time Division Multiple Access 2 – частотный (ЧУ, ЧРК, МДЧР, FDMA – Frequency Division Multiple Access 3 – кодовый (МДКР, CDMA – Code Division Multiple Access 2

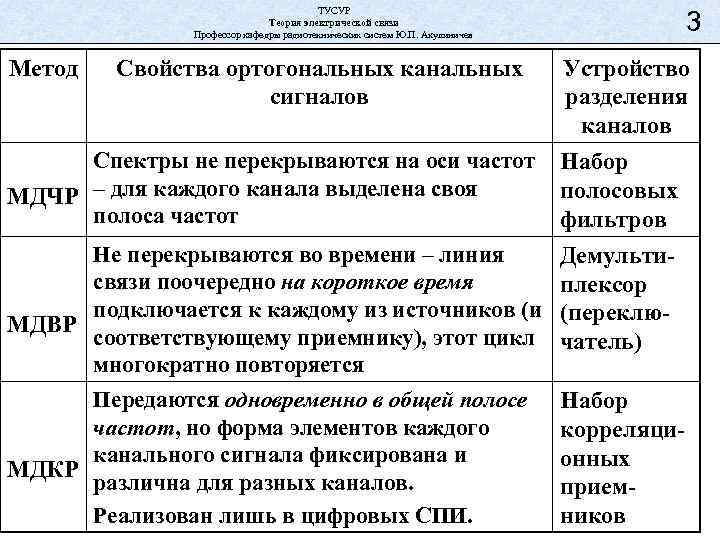

ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев Метод Свойства ортогональных ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев Метод Свойства ортогональных канальных сигналов 3 Устройство разделения каналов Спектры не перекрываются на оси частот Набор полосовых МДЧР – для каждого канала выделена своя полоса частот фильтров Не перекрываются во времени – линия Демультисвязи поочередно на короткое время плексор подключается к каждому из источников (и (переклю. МДВР соответствующему приемнику), этот цикл чатель) многократно повторяется Передаются одновременно в общей полосе Набор частот, но форма элементов каждого корреляциканального сигнала фиксирована и онных МДКР различна для разных каналов. прием. Реализован лишь в цифровых СПИ. ников

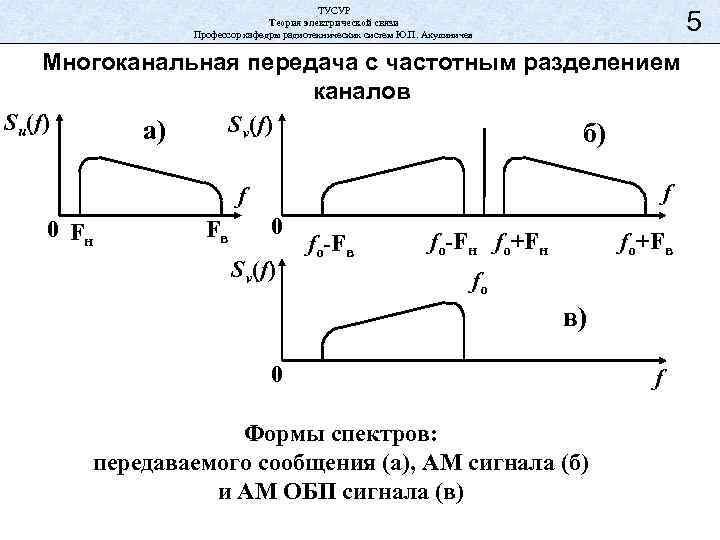

ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 5 Многоканальная передача ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 5 Многоканальная передача с частотным разделением каналов Su(f) Sv(f) а) б) f f 0 Fн Fв 0 Sv(f) fo-Fв fo-Fн fo+Fв fo в) 0 Формы спектров: передаваемого сообщения (а), АМ сигнала (б) и АМ ОБП сигнала (в) f

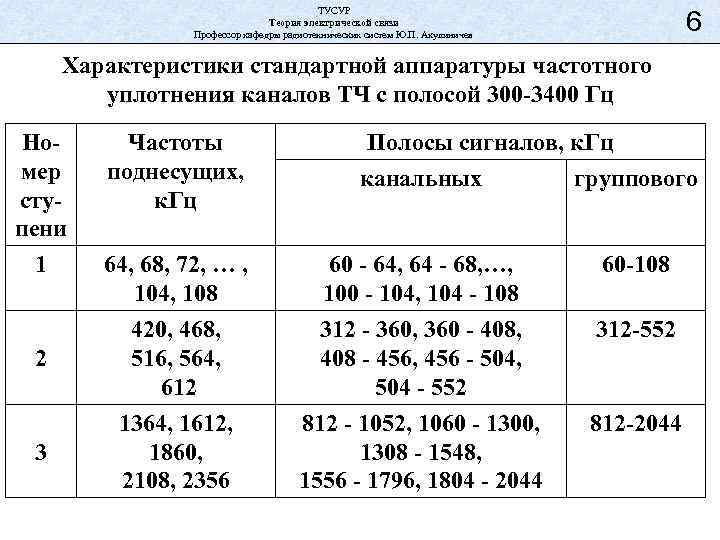

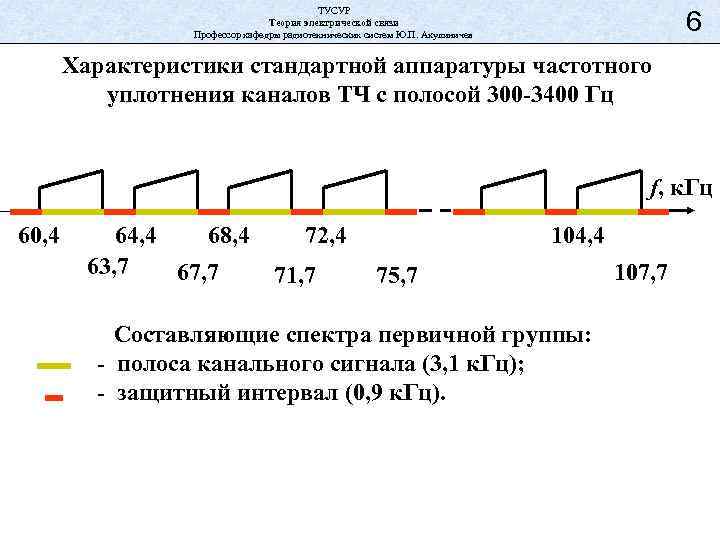

ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 6 Характеристики стандартной ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 6 Характеристики стандартной аппаратуры частотного уплотнения каналов ТЧ с полосой 300 -3400 Гц Номер ступени 1 Частоты поднесущих, к. Гц Полосы сигналов, к. Гц канальных группового 64, 68, 72, … , 104, 108 60 - 64, 64 - 68, …, 100 - 104, 104 - 108 60 -108 312 - 360, 360 - 408, 408 - 456, 456 - 504, 504 - 552 312 -552 2 420, 468, 516, 564, 612 812 - 1052, 1060 - 1300, 1308 - 1548, 1556 - 1796, 1804 - 2044 812 -2044 3 1364, 1612, 1860, 2108, 2356

ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 6 Характеристики стандартной ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 6 Характеристики стандартной аппаратуры частотного уплотнения каналов ТЧ с полосой 300 -3400 Гц f, к. Гц 60, 4 64, 4 68, 4 72, 4 63, 7 67, 7 71, 7 104, 4 75, 7 Составляющие спектра первичной группы: - полоса канального сигнала (3, 1 к. Гц); - защитный интервал (0, 9 к. Гц). 107, 7

ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 7 Многоканальная передача ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 7 Многоканальная передача с временным разделением каналов t N кадра (цикла) N канала (слота) Кадровый (цикловый) синхросигнал … … 1 … j 2 3 j+1 … 1 2 3 … … Временная диаграмма передачи в синхронной двухканальной системе с временным разделением каналов (циклическая передача)

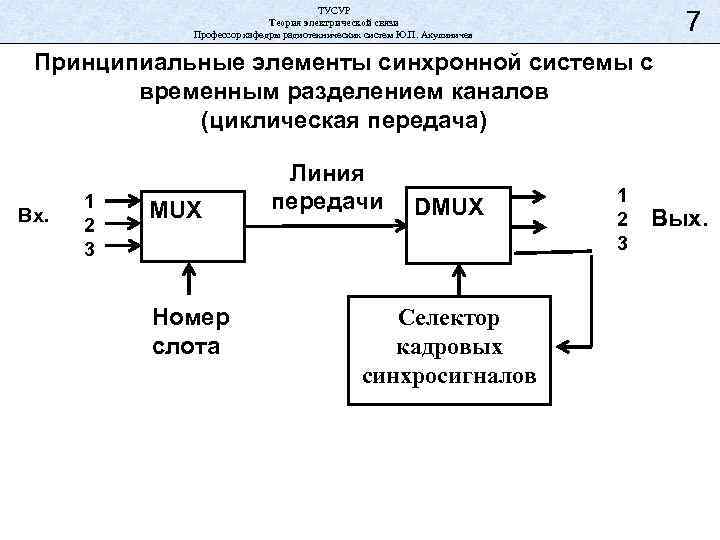

ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 7 Принципиальные элементы ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 7 Принципиальные элементы синхронной системы с временным разделением каналов (циклическая передача) Вх. 1 2 3 MUX Номер слота Линия передачи DMUX Селектор кадровых синхросигналов 1 2 3 Вых.

ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 8 Временная диаграмма ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 8 Временная диаграмма передачи в асинхронной системе с временным разделением каналов t Пакет от абонента № Пауза … 5 … 8 1 6 … … Пакет – это часть сообщения, например файла, содержащая обычно от сотен до нескольких тысяч бит.

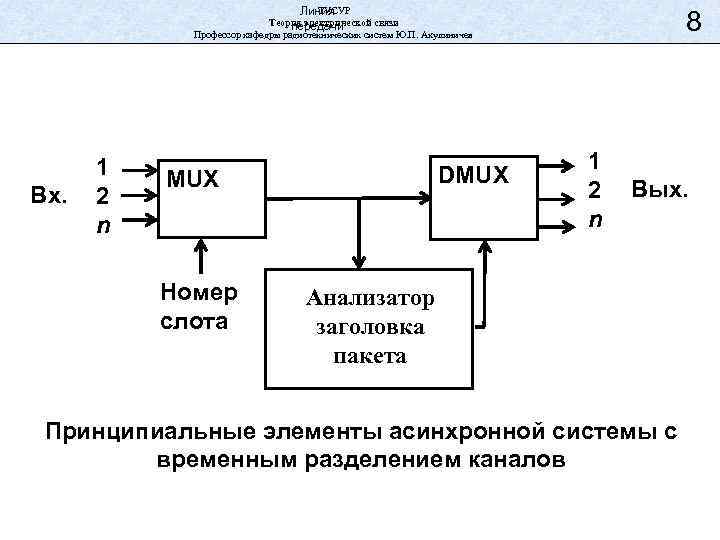

ТУСУР Линия Теория электрической связи передачи Профессор кафедры радиотехнических систем Ю. П. Акулиничев Вх. ТУСУР Линия Теория электрической связи передачи Профессор кафедры радиотехнических систем Ю. П. Акулиничев Вх. 1 2 n DMUX Номер слота 8 1 2 n Вых. Анализатор заголовка пакета Принципиальные элементы асинхронной системы с временным разделением каналов

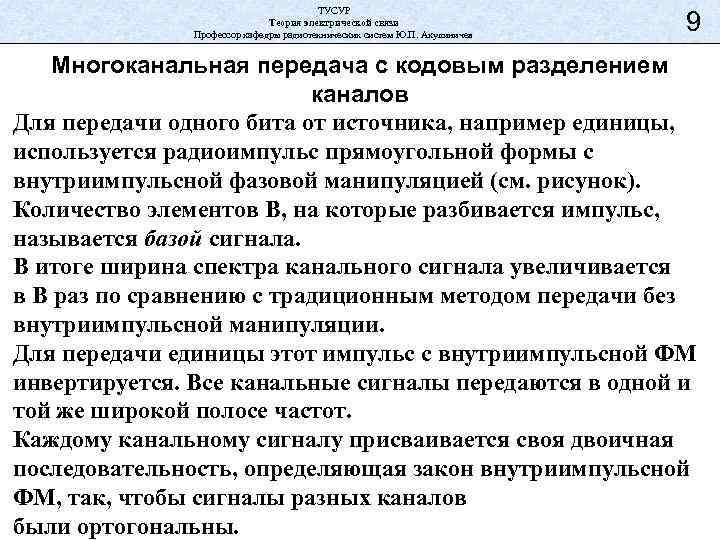

ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 9 Многоканальная передача ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 9 Многоканальная передача с кодовым разделением каналов Для передачи одного бита от источника, например единицы, используется радиоимпульс прямоугольной формы с внутриимпульсной фазовой манипуляцией (см. рисунок). Количество элементов В, на которые разбивается импульс, называется базой сигнала. В итоге ширина спектра канального сигнала увеличивается в В раз по сравнению с традиционным методом передачи без внутриимпульсной манипуляции. Для передачи единицы этот импульс с внутриимпульсной ФМ инвертируется. Все канальные сигналы передаются в одной и той же широкой полосе частот. Каждому канальному сигналу присваивается своя двоичная последовательность, определяющая закон внутриимпульсной ФМ, так, чтобы сигналы разных каналов были ортогональны.

ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 9 Многоканальная передача ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 9 Многоканальная передача с кодовым разделением каналов Примечание: метод внутриимпульсной ФМ является самым распространенным методом искусственного расширения спектра сигнала. Пример: стандарт IS-95, в соответствии с которым построены сотовые системы CDMA и спутниковая система связи с подвижными объектами Globalstar (В = 64, ширина спектра группового (и каждого из канальных сигналов) равна 1, 25 МГц).

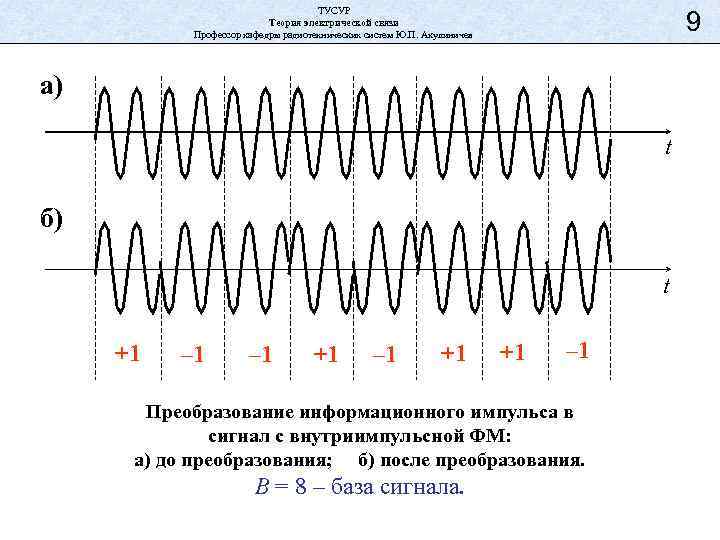

ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 9 а) t ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 9 а) t б) t +1 – 1 +1 +1 – 1 Преобразование информационного импульса в сигнал с внутриимпульсной ФМ: а) до преобразования; б) после преобразования. В = 8 – база сигнала.

ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев Плезиохронная цифровая иерархия. ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев Плезиохронная цифровая иерархия. PDH – Plesyochronous Digital Hierarchy PDH-мультиплесирование На входах первой ступени – основные цифровые сигналы (DSO) 64 кбит/с. 10

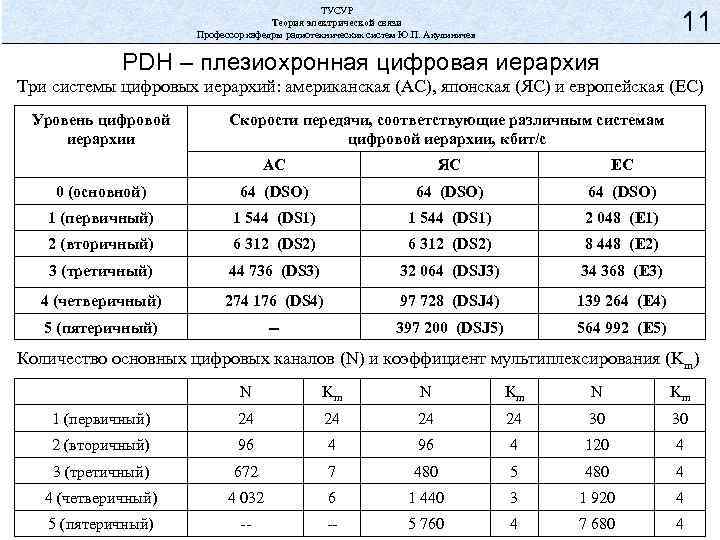

ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 11 PDH – ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 11 PDH – плезиохронная цифровая иерархия Три системы цифровых иерархий: американская (АС), японская (ЯС) и европейская (ЕС) Уровень цифровой иерархии Скорости передачи, соответствующие различным системам цифровой иерархии, кбит/с АС ЯС ЕС 0 (основной) 64 (DSO) 1 (первичный) 1 544 (DS 1) 2 048 (E 1) 2 (вторичный) 6 312 (DS 2) 8 448 (E 2) 3 (третичный) 44 736 (DS 3) 32 064 (DSJ 3) 34 368 (E 3) 4 (четверичный) 274 176 (DS 4) 97 728 (DSJ 4) 139 264 (E 4) 5 (пятеричный) -- 397 200 (DSJ 5) 564 992 (E 5) Количество основных цифровых каналов (N) и коэффициент мультиплексирования (Km) N Km 1 (первичный) 24 24 30 30 2 (вторичный) 96 4 120 4 3 (третичный) 672 7 480 5 480 4 4 (четверичный) 4 032 6 1 440 3 1 920 4 5 (пятеричный) -- -- 5 760 4 7 680 4

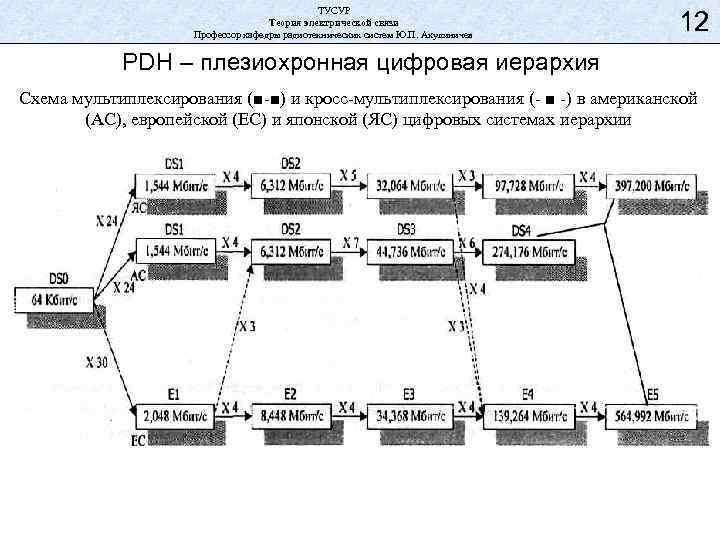

ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 12 PDH – ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 12 PDH – плезиохронная цифровая иерархия Схема мультиплексирования (■-■) и кросс-мультиплексирования (- ■ -) в американской (АС), европейской (ЕС) и японской (ЯС) цифровых системах иерархии

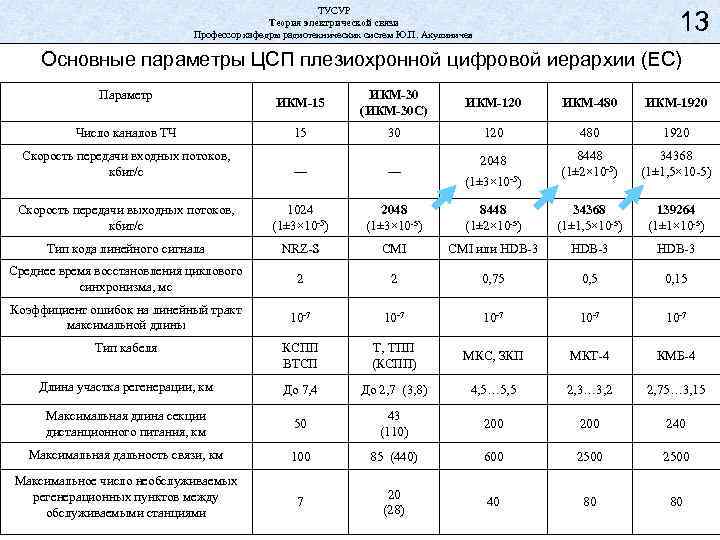

ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 13 Основные параметры ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 13 Основные параметры ЦСП плезиохронной цифровой иерархии (ЕС) Параметр ИКМ-15 ИКМ-30 (ИКМ-30 С) ИКМ-120 ИКМ-480 ИКМ-1920 Число каналов ТЧ 15 30 120 480 1920 Скорость передачи входных потоков, кбит/с — — 2048 8448 (1± 2× 10 -5) 34368 (1± 1, 5× 10 -5) Скорость передачи выходных потоков, кбит/с 1024 (1± 3× 10 -5) 2048 (1± 3× 10 -5) 8448 (1± 2× 10 -5) 34368 (1± 1, 5× 10 -5) 139264 (1± 1× 10 -5) Тип кода линейного сигнала NRZ-S CMI или HDB-3 Среднее время восстановления циклового синхронизма, мс 2 2 0, 75 0, 15 Коэффициент ошибок на линейный тракт максимальной длины 10 -7 10 -7 Тип кабеля КСПП ВТСП Т, ТПП (КСПП) МКС, ЗКП МКТ-4 КМБ-4 Длина участка регенерации, км До 7, 4 До 2, 7 (3, 8) 4, 5… 5, 5 2, 3… 3, 2 2, 75… 3, 15 Максимальная длина секции дистанционного питания, км 50 43 (110) 200 240 Максимальная дальность связи, км 100 85 (440) 600 2500 Максимальное число необслуживаемых регенерационных пунктов между обслуживаемыми станциями 7 20 (28) 40 80 80 (1± 3× 10 -5)

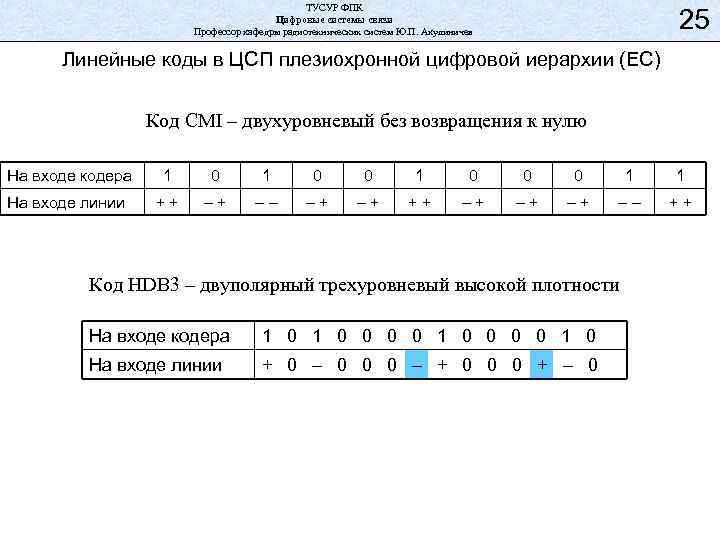

ТУСУР ФПК Цифровые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 25 Линейные ТУСУР ФПК Цифровые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 25 Линейные коды в ЦСП плезиохронной цифровой иерархии (ЕС) Код CMI – двухуровневый без возвращения к нулю На входе кодера 1 0 0 0 1 1 На входе линии ++ –+ –– –+ –+ ++ –+ –– ++ Код HDB 3 – двуполярный трехуровневый высокой плотности На входе кодера 1 0 0 0 0 1 0 На входе линии + 0 – 0 0 0 – + 0 0 0 + – 0

ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 14 Структура кадра ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 14 Структура кадра ЦСП ИКМ-30 500 СЦ/с Сокращения: 8 000 Ц/с 256 000 слот/с Авар. СЦС - Сигнал о потере сверхцикловой синхронизации Авар. ЦС - Сигнал о потере цикловой синхронизации Б - Бит в пакете КИ - Канальный интервал (слот) Ост. Зат. - Снижение остаточного затухания ПД - Постоянно действующий канал передачи данных СК - Служебный канал Своб. поз. - Свободная позиция СЦ – Сверхцикл Ц - Цикл передачи

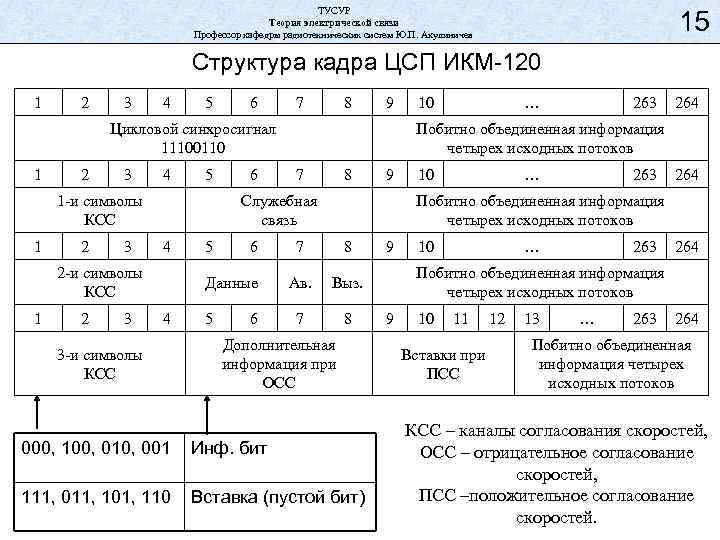

ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 15 Структура кадра ТУСУР Теория электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 15 Структура кадра ЦСП ИКМ-120 1 2 3 4 5 6 7 8 9 Цикловой синхросигнал 11100110 1 2 3 4 5 1 -и символы КСС 1 2 3 4 2 3 5 6 Данные 4 3 -и символы КСС 5 6 … 263 264 Побитно объединенная информация четырех исходных потоков 7 8 9 Служебная связь 2 -и символы КСС 1 6 10 10 … 263 264 Побитно объединенная информация четырех исходных потоков 7 8 Ав. Выз. 7 8 Дополнительная информация при ОСС 000, 100, 010, 001 Инф. бит 111, 011, 101, 110 Вставка (пустой бит) 9 10 … 263 264 Побитно объединенная информация четырех исходных потоков 9 10 11 Вставки при ПСС 12 13 … 263 264 Побитно объединенная информация четырех исходных потоков КСС – каналы согласования скоростей, ОСС – отрицательное согласование скоростей, ПСС –положительное согласование скоростей.

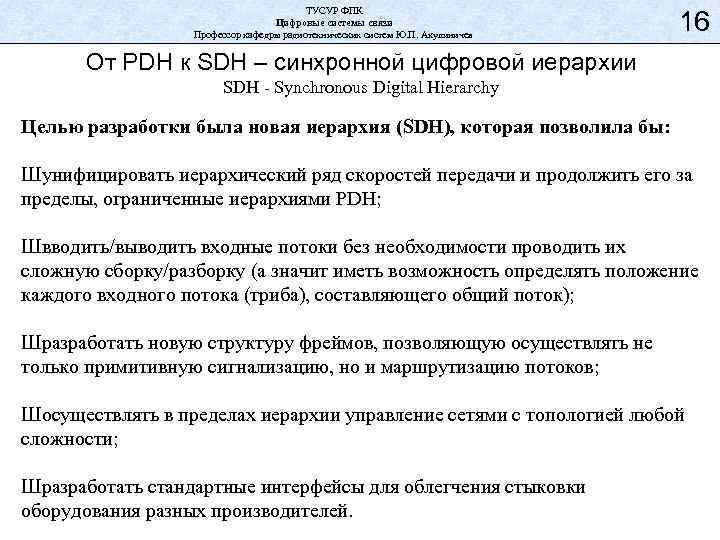

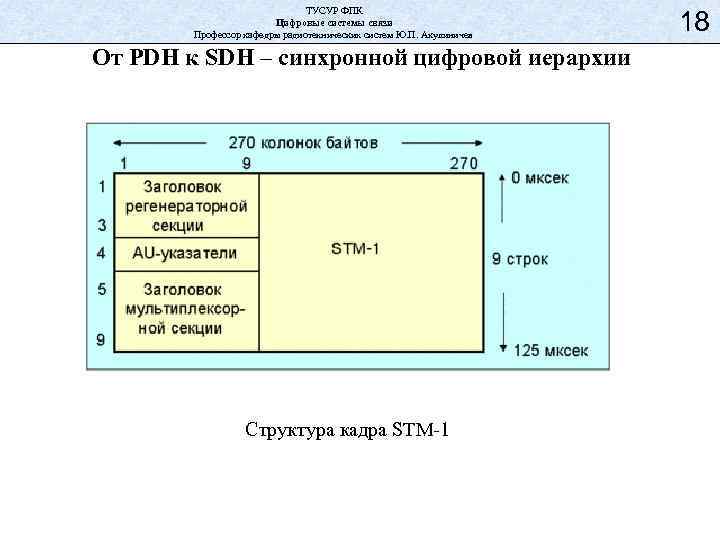

ТУСУР ФПК Цифровые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 16 От ТУСУР ФПК Цифровые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 16 От PDH к SDH – синхронной цифровой иерархии SDH - Synchronous Digital Hierarchy Целью разработки была новая иерархия (SDH), которая позволила бы: Ш унифицировать иерархический ряд скоростей передачи и продолжить его за пределы, ограниченные иерархиями PDH; Ш вводить/выводить входные потоки без необходимости проводить их сложную сборку/разборку (а значит иметь возможность определять положение каждого входного потока (триба), составляющего общий поток); Ш разработать новую структуру фреймов, позволяющую осуществлять не только примитивную сигнализацию, но и маршрутизацию потоков; Ш осуществлять в пределах иерархии управление сетями с топологией любой сложности; Ш разработать стандартные интерфейсы для облегчения стыковки оборудования разных производителей.

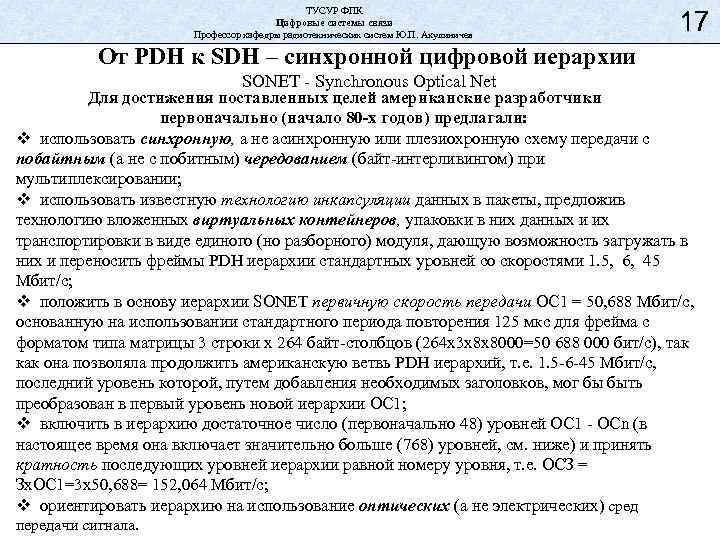

ТУСУР ФПК Цифровые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 17 От ТУСУР ФПК Цифровые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 17 От PDH к SDH – синхронной цифровой иерархии SONET - Synchronous Optical Net Для достижения поставленных целей американские разработчики первоначально (начало 80 -х годов) предлагали: v использовать синхронную, а не асинхронную или плезиохронную схему передачи с побайтным (а не с побитным) чередованием (байт-интерливингом) при мультиплексировании; v использовать известную технологию инкапсуляции данных в пакеты, предложив технологию вложенных виртуальных контейнеров, упаковки в них данных и их транспортировки в виде единого (но разборного) модуля, дающую возможность загружать в них и переносить фреймы PDH иерархии стандартных уровней со скоростями 1. 5, 6, 45 Мбит/с; v положить в основу иерархии SONET первичную скорость передачи ОС 1 = 50, 688 Мбит/с, основанную на использовании стандартного периода повторения 125 мкс для фрейма с форматом типа матрицы 3 строки х 264 байт-столбцов (264 x 3 x 8 x 8000=50 688 000 бит/с), так как она позволяла продолжить американскую ветвь PDH иерархий, т. е. 1. 5 -6 -45 Мбит/с, последний уровень которой, путем добавления необходимых заголовков, мог бы быть преобразован в первый уровень новой иерархии ОС 1; v включить в иерархию достаточное число (первоначально 48) уровней ОС 1 - ОСn (в настоящее время она включает значительно больше (768) уровней, см. ниже) и принять кратность последующих уровней иерархии равной номеру уровня, т. е. ОСЗ = Зх. ОС 1=3 x 50, 688= 152, 064 Мбит/с; v ориентировать иерархию на использование оптических (а не электрических) сред передачи сигнала.

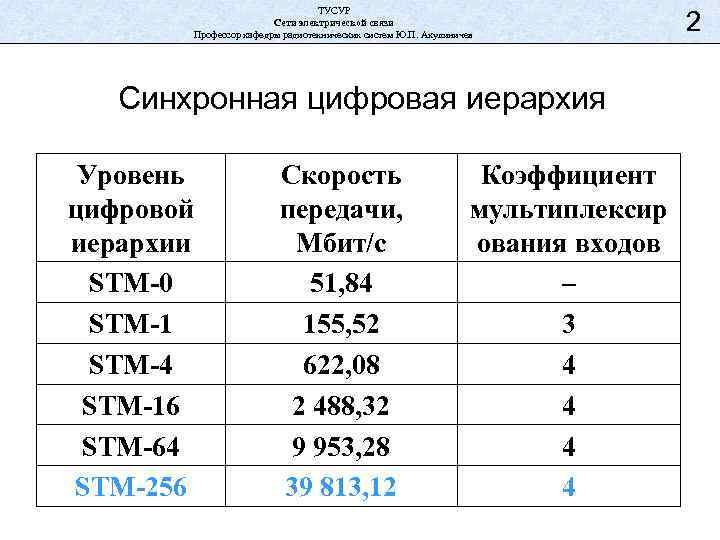

ТУСУР Сети электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев Синхронная цифровая иерархия ТУСУР Сети электрической связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев Синхронная цифровая иерархия Уровень цифровой иерархии STM-0 STM-1 STM-4 STM-16 STM-64 STM-256 Скорость передачи, Мбит/с 51, 84 155, 52 622, 08 2 488, 32 9 953, 28 39 813, 12 Коэффициент мультиплексир ования входов – 3 4 4 2

ТУСУР ФПК Цифровые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев От PDH ТУСУР ФПК Цифровые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев От PDH к SDH – синхронной цифровой иерархии Структура кадра STM-1 18

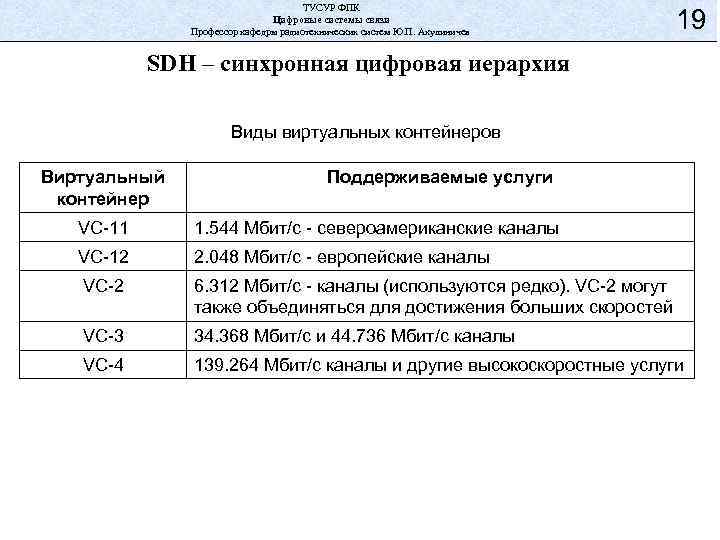

ТУСУР ФПК Цифровые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 19 SDH ТУСУР ФПК Цифровые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 19 SDH – синхронная цифровая иерархия Виды виртуальных контейнеров Виртуальный контейнер Поддерживаемые услуги VC-11 1. 544 Мбит/с - североамериканские каналы VC-12 2. 048 Мбит/с - европейские каналы VC-2 6. 312 Мбит/с - каналы (используются редко). VC-2 могут также объединяться для достижения больших скоростей VC-3 34. 368 Мбит/с и 44. 736 Мбит/с каналы VC-4 139. 264 Мбит/с каналы и другие высокоскоростные услуги

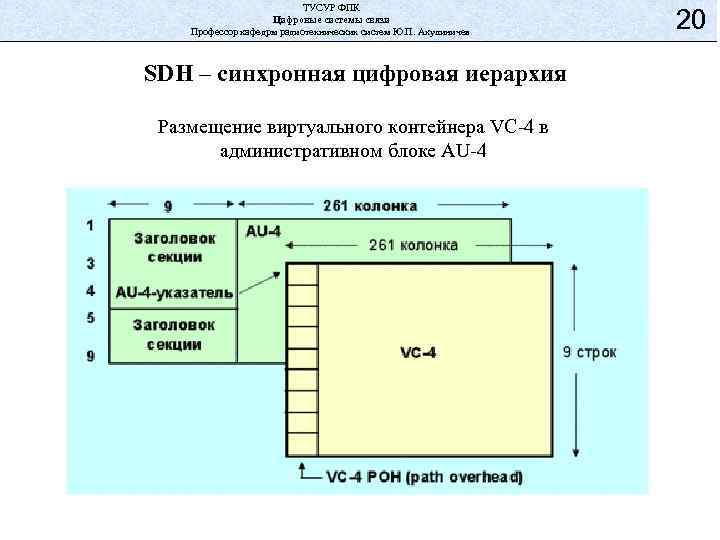

ТУСУР ФПК Цифровые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев SDH – ТУСУР ФПК Цифровые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев SDH – синхронная цифровая иерархия Размещение виртуального контейнера VC-4 в административном блоке AU-4 20

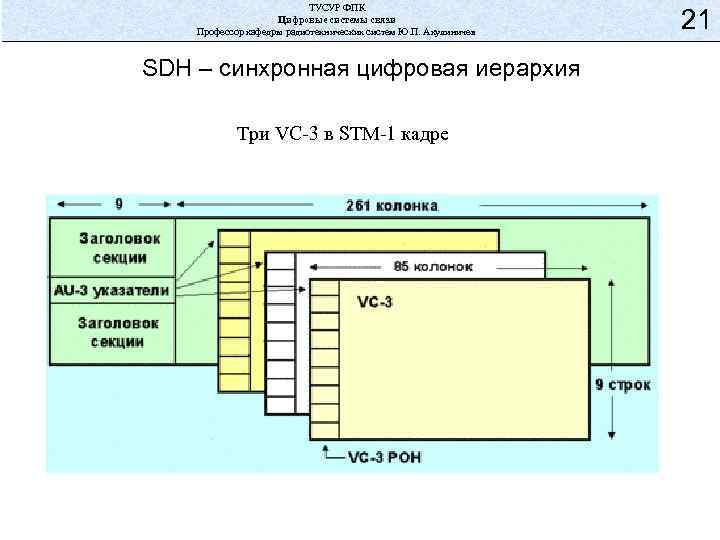

ТУСУР ФПК Цифровые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев SDH – ТУСУР ФПК Цифровые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев SDH – синхронная цифровая иерархия Три VC-3 в STM-1 кадре 21

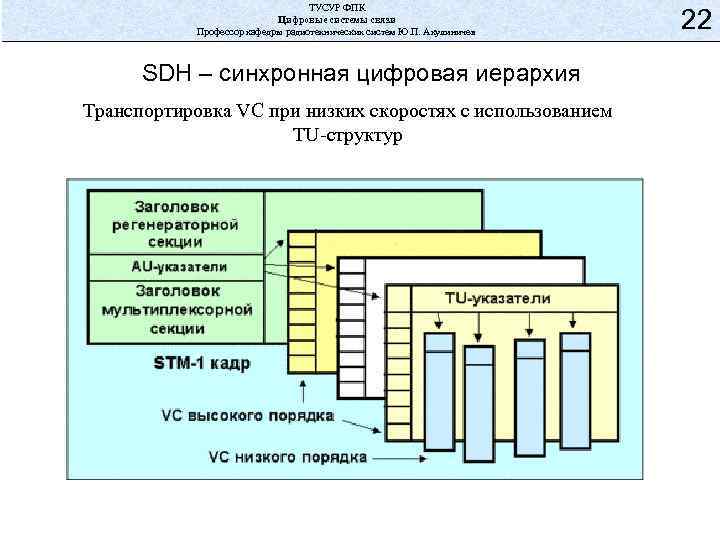

ТУСУР ФПК Цифровые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев SDH – ТУСУР ФПК Цифровые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев SDH – синхронная цифровая иерархия Транспортировка VC при низких скоростях с использованием TU-структур 22

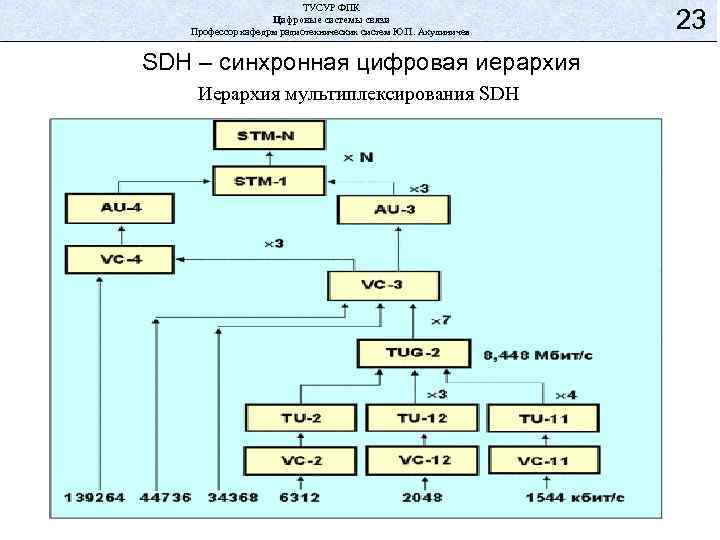

ТУСУР ФПК Цифровые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев SDH – ТУСУР ФПК Цифровые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев SDH – синхронная цифровая иерархия Иерархия мультиплексирования SDH 23

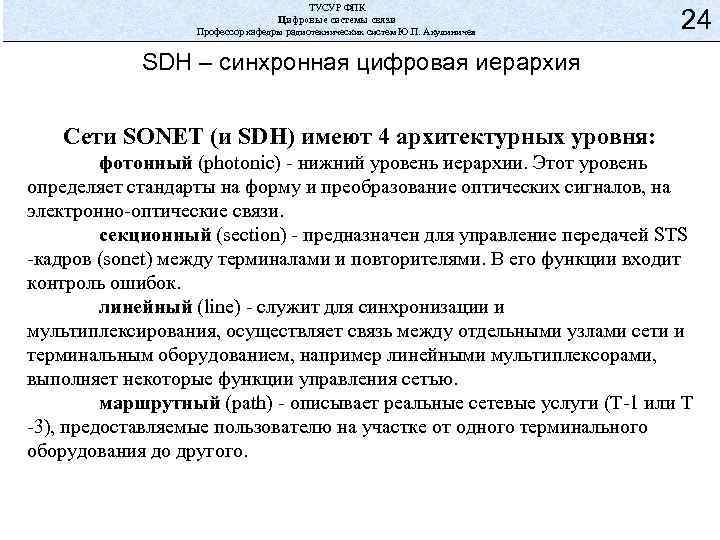

ТУСУР ФПК Цифровые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 24 SDH ТУСУР ФПК Цифровые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 24 SDH – синхронная цифровая иерархия Сети SONET (и SDH) имеют 4 архитектурных уровня: фотонный (photonic) - нижний уровень иерархии. Этот уровень определяет стандарты на форму и преобразование оптических сигналов, на электронно-оптические связи. секционный (section) - предназначен для управление передачей STS -кадров (sonet) между терминалами и повторителями. В его функции входит контроль ошибок. линейный (line) - служит для синхронизации и мультиплексирования, осуществляет связь между отдельными узлами сети и терминальным оборудованием, например линейными мультиплексорами, выполняет некоторые функции управления сетью. маршрутный (path) - описывает реальные сетевые услуги (T-1 или T -3), предоставляемые пользователю на участке от одного терминального оборудования до другого.

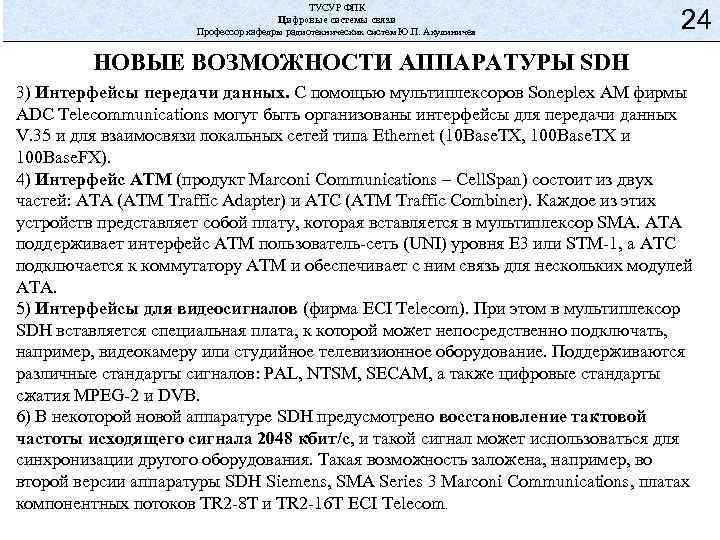

ТУСУР ФПК Цифровые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 24 НОВЫЕ ТУСУР ФПК Цифровые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 24 НОВЫЕ ВОЗМОЖНОСТИ АППАРАТУРЫ SDH Первые образцы аппаратуры SDH появились на рынке в начале 90 -х годов. И сегодня ведущие производители предлагают уже второе, а то и третье поколение такой аппаратуры, обладающей рядом новых возможностей. Примеры. 1) Ультракомпактный мультиплексор SMA 1 K уровня STM-1 (155 Мбит/с) состоит всего из одной платы, в вариантах оконечного мультиплексора с защитой или мультиплексора ввода-вывода - из двух плат. Основная конфигурация обрабатывает 21 поток Е 1 (2 Мбит/с). На основную плату может устанавливаться дополнительная плата-расширение с 42 интерфейсами Е 1 или одним Е 3 (34 Мбит/с). Габариты устройства: ширина 108 мм, высота 449 мм, глубина 279 мм. В стандартную стойку ETSI можно установить 16 таких устройств по четыре на каждой полке. Возможно и настенное размещение мультиплексора. Потребляемая мощность - от 12 до 47 Вт в зависимости от комплектации. 2) Интерфейс Е 1 в мультиплексорах STM-16. Мультиплексоры ввода-вывода уровня STM-16 (2, 5 Гбит/с) первого поколения имели только высокоскоростные компонентные интерфейсы: STM-1 (155 Мбит/с), STM-4 (622 Мбит/с) или Е 4 (140 Мбит/с). Возможность непосредственного вводавывода наиболее широко используемых потоков Е 1 отсутствовала. Если в линии или в кольце STM -16 нужно было выделить такой поток, то требовалась дополнительная аппаратура, например мультиплексор уровня STM-1. В настоящее время появились мультиплексоры STM-16, имеющие компонентные интерфейсы Е 1, что позволяет избежать применения дополнительной аппаратуры (рис. 1 б). Такие интерфейсы имеют, например, мультиплексоры SDM-16 (ECI Telecom), Wave. Star ADM 16/1 (Lucent Technologies), SMA 16 Series 3 (Marconi Communications), SMA 16 R 2 (Siemens).

ТУСУР ФПК Цифровые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 24 НОВЫЕ ТУСУР ФПК Цифровые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 24 НОВЫЕ ВОЗМОЖНОСТИ АППАРАТУРЫ SDH 3) Интерфейсы передачи данных. С помощью мультиплексоров Soneplex AM фирмы ADC Telecommunications могут быть организованы интерфейсы для передачи данных V. 35 и для взаимосвязи локальных сетей типа Ethernet (10 Base. TX, 100 Base. TX и 100 Base. FX). 4) Интерфейс ATM (продукт Marconi Communications – Cell. Span) состоит из двух частей: ATA (ATM Traffic Adapter) и ATC (ATM Traffic Combiner). Каждое из этих устройств представляет собой плату, которая вставляется в мультиплексор SMA. ATA поддерживает интерфейс АТМ пользователь-сеть (UNI) уровня Е 3 или STM-1, а ATC подключается к коммутатору АТМ и обеспечивает с ним связь для нескольких модулей ATA. 5) Интерфейсы для видеосигналов (фирма ECI Telecom). При этом в мультиплексор SDH вставляется специальная плата, к которой может непосредственно подключать, например, видеокамеру или студийное телевизионное оборудование. Поддерживаются различные стандарты сигналов: PAL, NTSM, SECAM, а также цифровые стандарты сжатия MPEG-2 и DVB. 6) В некоторой новой аппаратуре SDH предусмотрено восстановление тактовой частоты исходящего сигнала 2048 кбит/с, и такой сигнал может использоваться для синхронизации другого оборудования. Такая возможность заложена, например, во второй версии аппаратуры SDH Siemens, SMA Series 3 Marconi Communications, платах компонентных потоков TR 2 -8 T и TR 2 -16 T ECI Telecom.

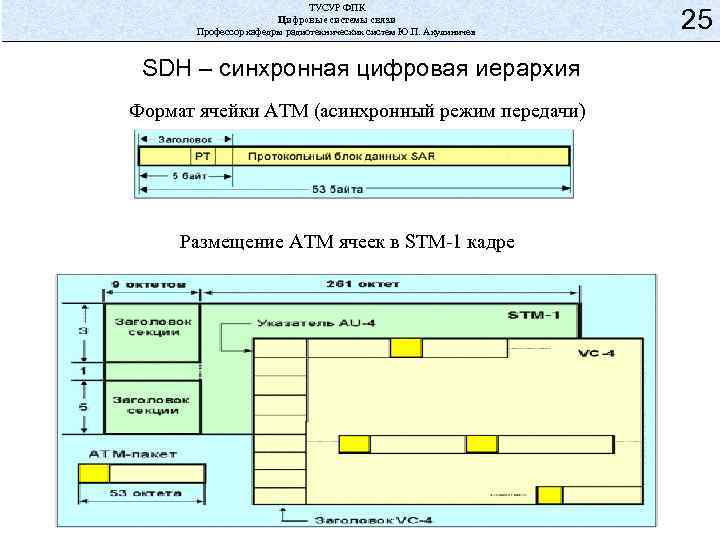

ТУСУР ФПК Цифровые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев SDH – ТУСУР ФПК Цифровые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев SDH – синхронная цифровая иерархия Формат ячейки АТМ (асинхронный режим передачи) Размещение ATM ячеек в STM-1 кадре 25

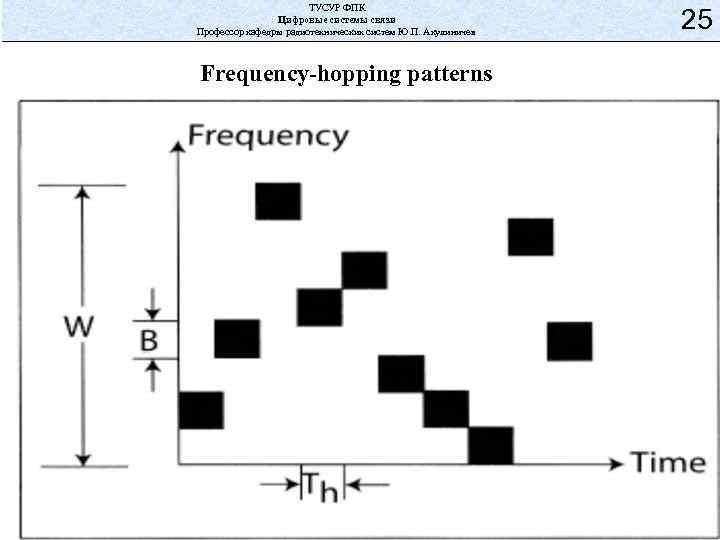

ТУСУР ФПК Цифровые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев Frequency-hopping patterns ТУСУР ФПК Цифровые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев Frequency-hopping patterns 25

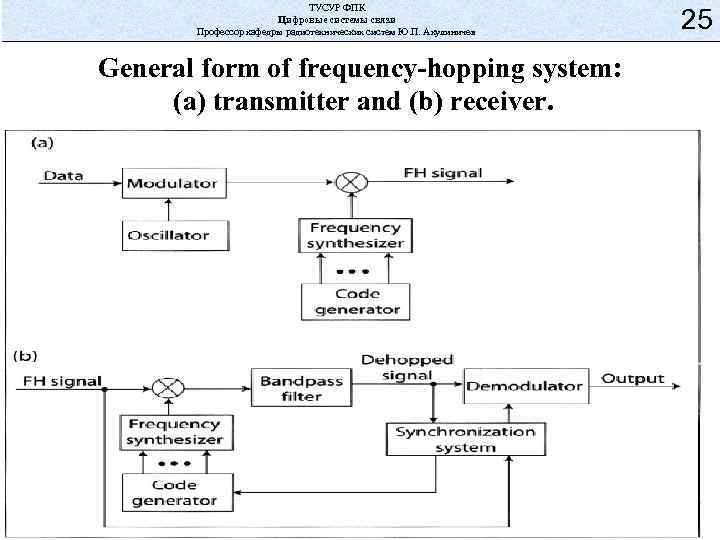

ТУСУР ФПК Цифровые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев General form ТУСУР ФПК Цифровые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев General form of frequency-hopping system: (a) transmitter and (b) receiver. 25
