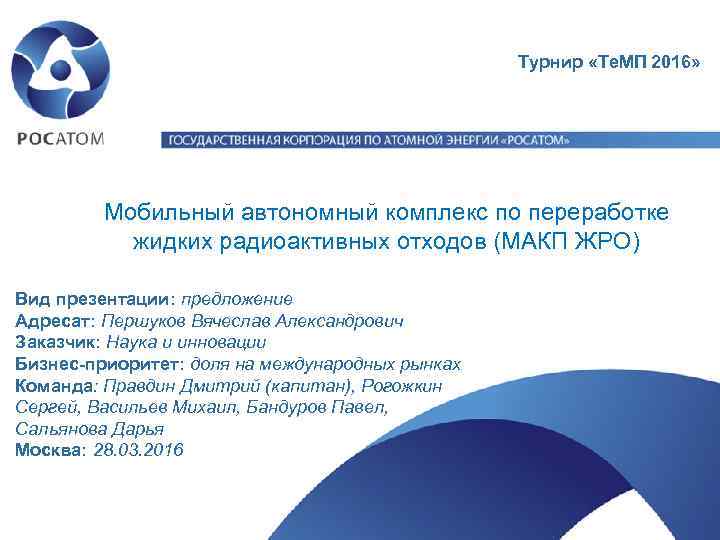

Турнир «Те. МП 2016» Мобильный автономный комплекс по переработке жидких радиоактивных отходов (МАКП ЖРО) Вид презентации: предложение Адресат: Першуков Вячеслав Александрович Заказчик: Наука и инновации Бизнес-приоритет: доля на международных рынках Команда: Правдин Дмитрий (капитан), Рогожкин Сергей, Васильев Михаил, Бандуров Павел, Сальянова Дарья Москва: 28. 03. 2016

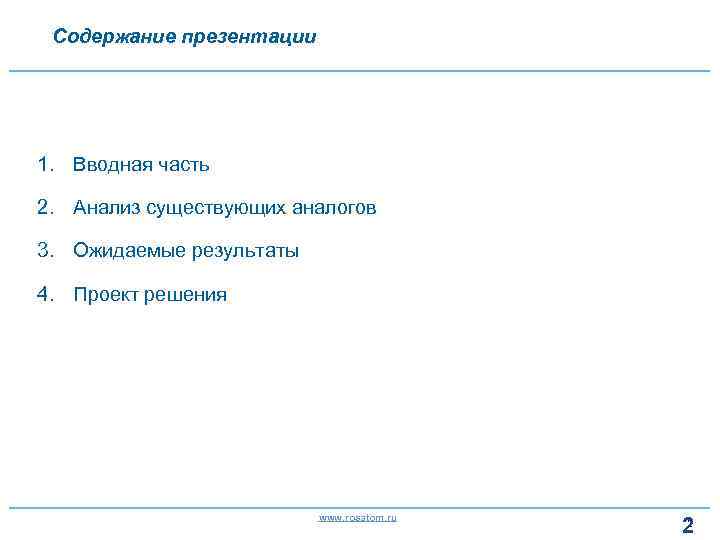

Содержание презентации 1. Вводная часть 2. Анализ существующих аналогов 3. Ожидаемые результаты 4. Проект решения www. rosatom. ru 2 2

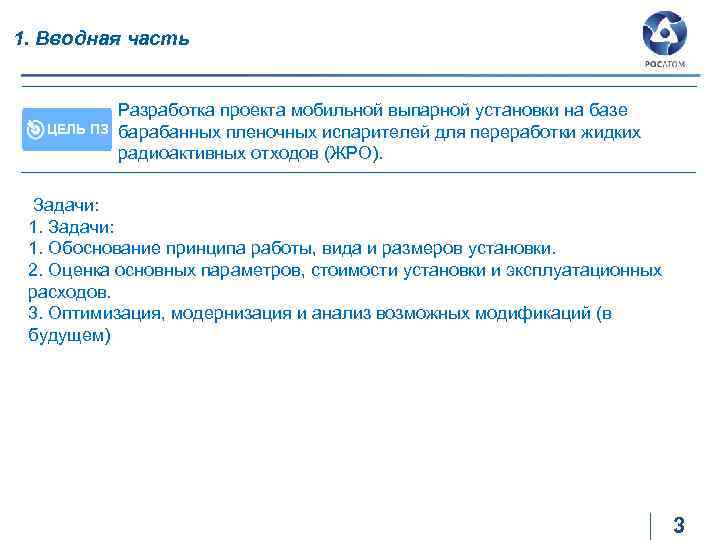

1. Вводная часть ЦЕЛЬ ПЗ Разработка проекта мобильной выпарной установки на базе барабанных пленочных испарителей для переработки жидких радиоактивных отходов (ЖРО). Задачи: 1. Обоснование принципа работы, вида и размеров установки. 2. Оценка основных параметров, стоимости установки и эксплуатационных расходов. 3. Оптимизация, модернизация и анализ возможных модификаций (в будущем) 3

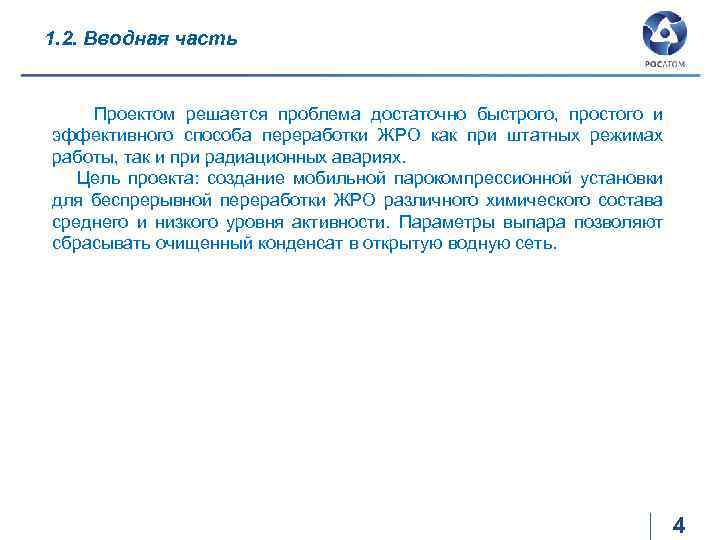

1. 2. Вводная часть Проектом решается проблема достаточно быстрого, простого и эффективного способа переработки ЖРО как при штатных режимах работы, так и при радиационных авариях. Цель проекта: создание мобильной парокомпрессионной установки для беспрерывной переработки ЖРО различного химического состава среднего и низкого уровня активности. Параметры выпара позволяют сбрасывать очищенный конденсат в открытую водную сеть. 4

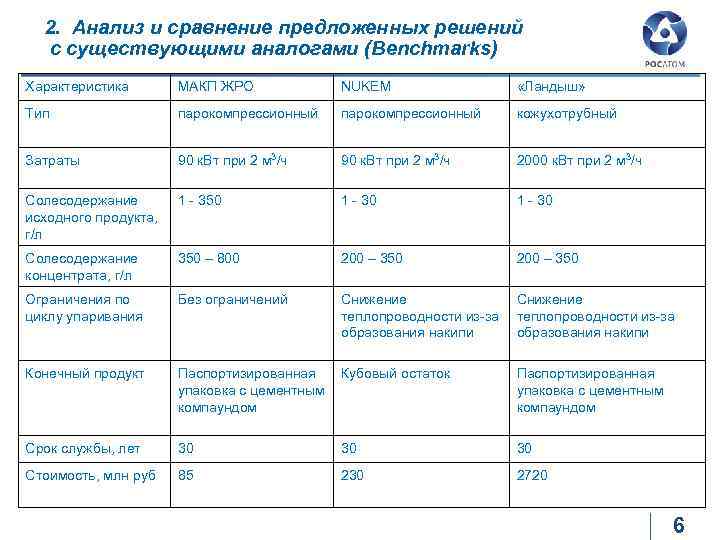

2. Анализ и сравнение предложенных решений с существующими аналогами (Benchmarks) Характеристика МАКП ЖРО NUKEM «Ландыш» Тип парокомпрессионный кожухотрубный Затраты 90 к. Вт при 2 м 3/ч 2000 к. Вт при 2 м 3/ч Солесодержание исходного продукта, г/л 1 - 350 1 - 30 Солесодержание концентрата, г/л 350 – 800 200 – 350 Ограничения по циклу упаривания Без ограничений Снижение теплопроводности из-за образования накипи Конечный продукт Паспортизированная Кубовый остаток упаковка с цементным компаундом Паспортизированная упаковка с цементным компаундом Срок службы, лет 30 30 Стоимость, млн руб 85 230 2720 6

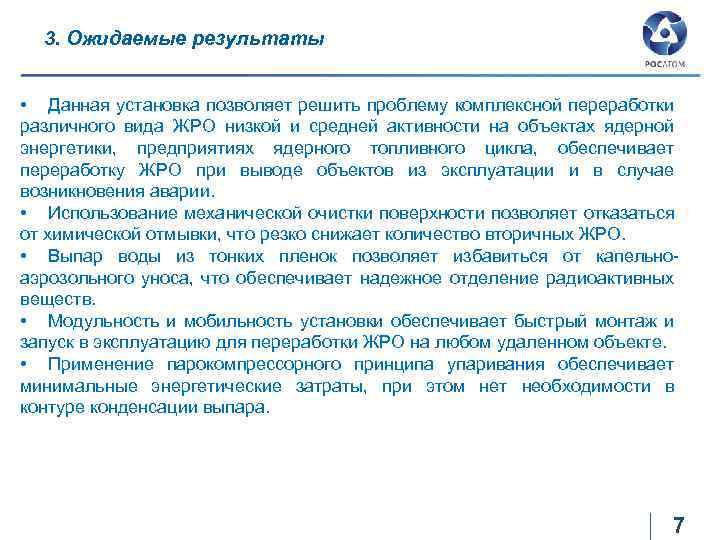

3. Ожидаемые результаты • Данная установка позволяет решить проблему комплексной переработки различного вида ЖРО низкой и средней активности на объектах ядерной энергетики, предприятиях ядерного топливного цикла, обеспечивает переработку ЖРО при выводе объектов из эксплуатации и в случае возникновения аварии. • Использование механической очистки поверхности позволяет отказаться от химической отмывки, что резко снижает количество вторичных ЖРО. • Выпар воды из тонких пленок позволяет избавиться от капельноаэрозольного уноса, что обеспечивает надежное отделение радиоактивных веществ. • Модульность и мобильность установки обеспечивает быстрый монтаж и запуск в эксплуатацию для переработки ЖРО на любом удаленном объекте. • Применение парокомпрессорного принципа упаривания обеспечивает минимальные энергетические затраты, при этом нет необходимости в контуре конденсации выпара. 7

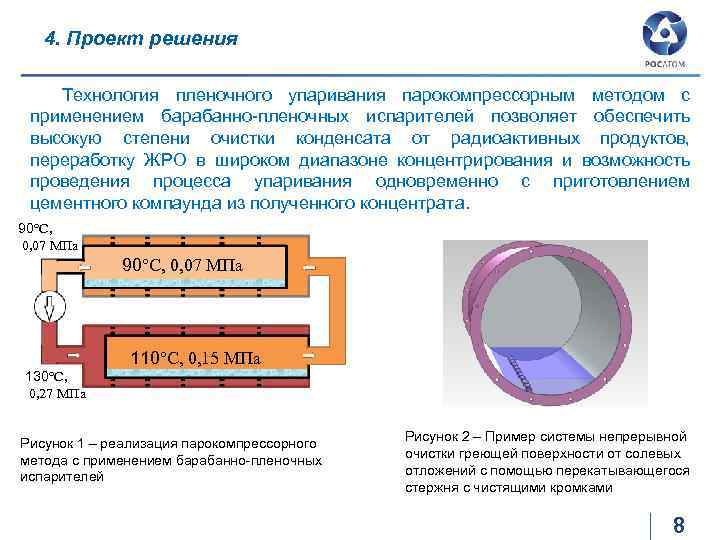

4. Проект решения Технология пленочного упаривания парокомпрессорным методом с применением барабанно-пленочных испарителей позволяет обеспечить высокую степени очистки конденсата от радиоактивных продуктов, переработку ЖРО в широком диапазоне концентрирования и возможность проведения процесса упаривания одновременно с приготовлением цементного компаунда из полученного концентрата. 90°C, 0, 07 МПа 110°C, 0, 15 МПа 130°C, 0, 27 МПа Рисунок 1 – реализация парокомпрессорного метода с применением барабанно-пленочных испарителей Рисунок 2 – Пример системы непрерывной очистки греющей поверхности от солевых отложений с помощью перекатывающегося стержня с чистящими кромками 8

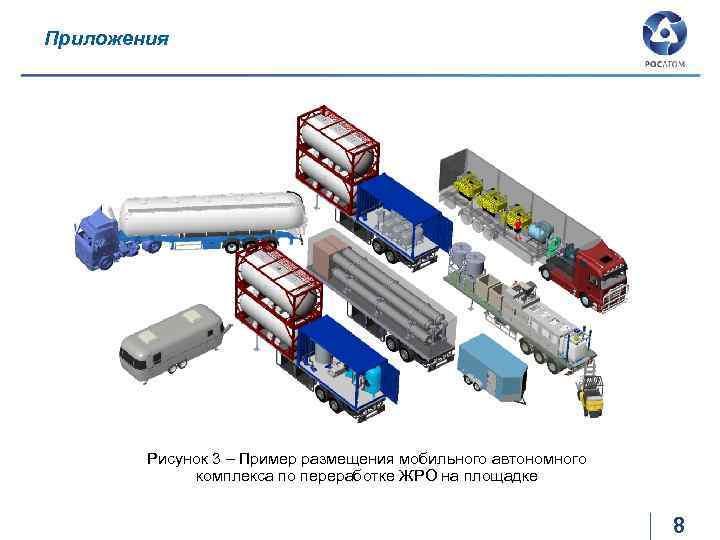

Приложения Рисунок 3 – Пример размещения мобильного автономного комплекса по переработке ЖРО на площадке 8

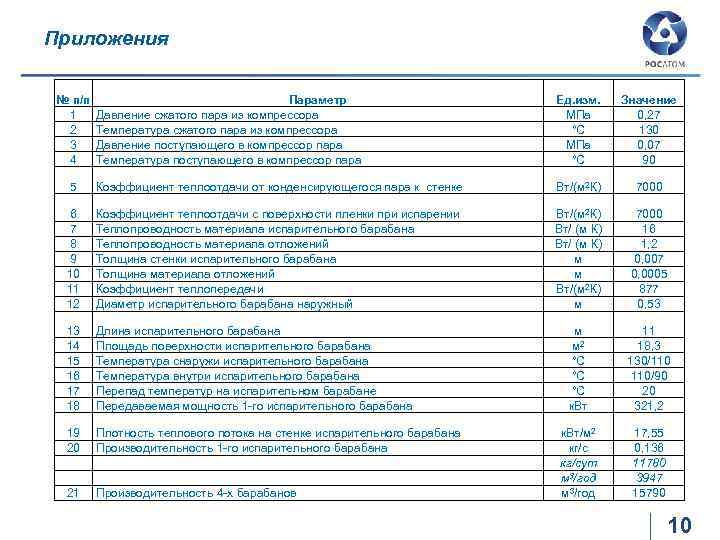

Приложения № п/п Параметр 1 Давление сжатого пара из компрессора 2 Температура сжатого пара из компрессора 3 Давление поступающего в компрессор пара 4 Температура поступающего в компрессор пара Ед. изм. МПа °С Значение 0, 27 130 0, 07 90 5 Коэффициент теплоотдачи от конденсирующегося пара к стенке Вт/(м 2 К) 7000 6 7 8 9 10 11 12 Коэффициент теплоотдачи с поверхности пленки при испарении Теплопроводность материала испарительного барабана Теплопроводность материала отложений Толщина стенки испарительного барабана Толщина материала отложений Коэффициент теплопередачи Диаметр испарительного барабана наружный Вт/(м 2 К) Вт/ (м К) м м Вт/(м 2 К) м 7000 16 1, 2 0, 007 0, 0005 877 0, 53 13 14 15 16 17 18 Длина испарительного барабана Площадь поверхности испарительного барабана Температура снаружи испарительного барабана Температура внутри испарительного барабана Перепад температур на испарительном барабане Передаваемая мощность 1 -го испарительного барабана м м 2 °С °С °С к. Вт 11 18, 3 130/110 110/90 20 321, 2 19 20 21 Плотность теплового потока на стенке испарительного барабана Производительность 1 -го испарительного барабана Производительность 4 -х барабанов к. Вт/м 2 кг/сут м 3/год 17, 55 0, 136 11780 3947 15790 10

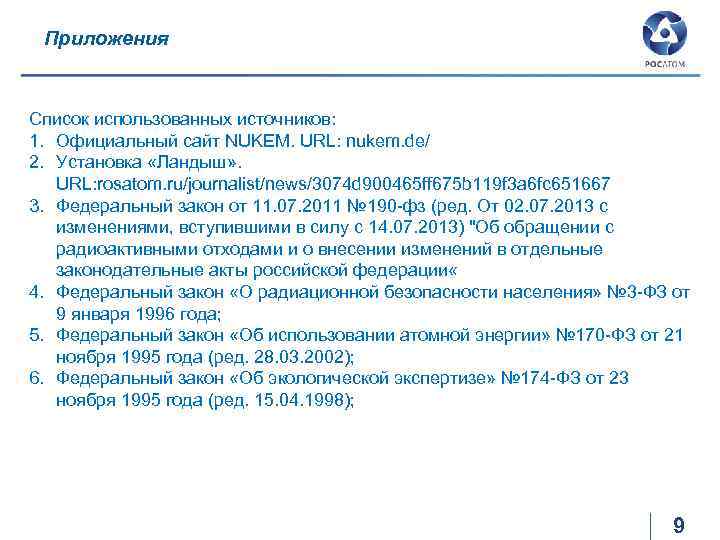

Приложения Список использованных источников: 1. Официальный сайт NUKEM. URL: nukem. de/ 2. Установка «Ландыш» . URL: rosatom. ru/journalist/news/3074 d 900465 ff 675 b 119 f 3 a 6 fc 651667 3. Федеральный закон от 11. 07. 2011 № 190 -фз (ред. От 02. 07. 2013 с изменениями, вступившими в силу с 14. 07. 2013) "Об обращении с радиоактивными отходами и о внесении изменений в отдельные законодательные акты российской федерации « 4. Федеральный закон «О радиационной безопасности населения» № 3 -ФЗ от 9 января 1996 года; 5. Федеральный закон «Об использовании атомной энергии» № 170 -ФЗ от 21 ноября 1995 года (ред. 28. 03. 2002); 6. Федеральный закон «Об экологической экспертизе» № 174 -ФЗ от 23 ноября 1995 года (ред. 15. 04. 1998); 9
