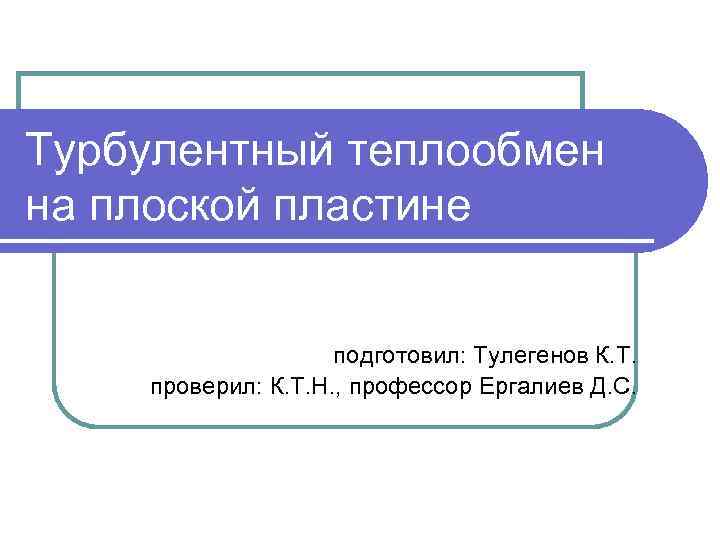

Турбулентный теплообмен на плоской пластине подготовил: Тулегенов К. Т. проверил: К. Т. Н. , профессор Ергалиев Д. С.

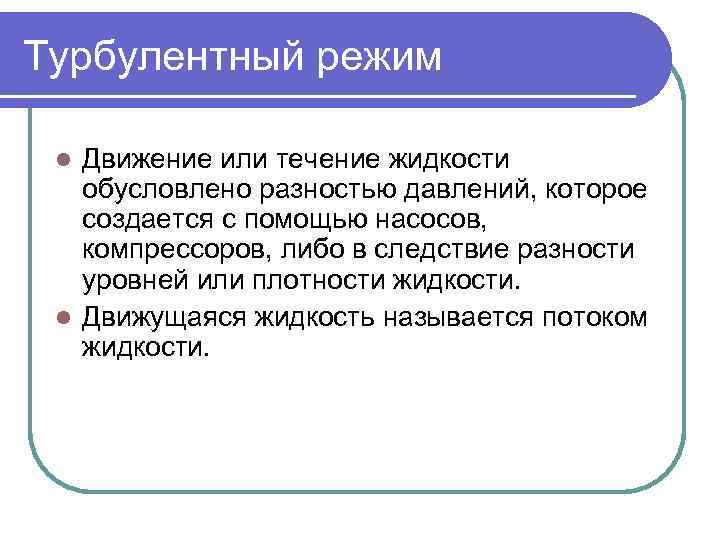

Турбулентный режим Движение или течение жидкости обусловлено разностью давлений, которое создается с помощью насосов, компрессоров, либо в следствие разности уровней или плотности жидкости. l Движущаяся жидкость называется потоком жидкости. l

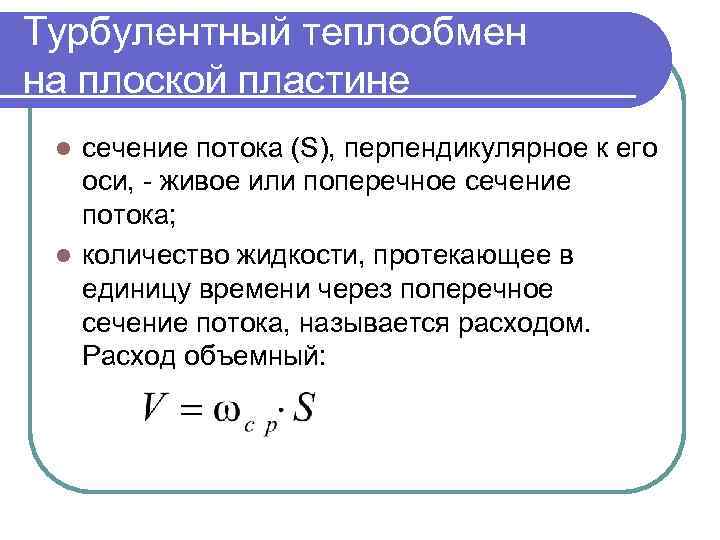

Турбулентный теплообмен на плоской пластине сечение потока (S), перпендикулярное к его оси, - живое или поперечное сечение потока; l количество жидкости, протекающее в единицу времени через поперечное сечение потока, называется расходом. Расход объемный: l

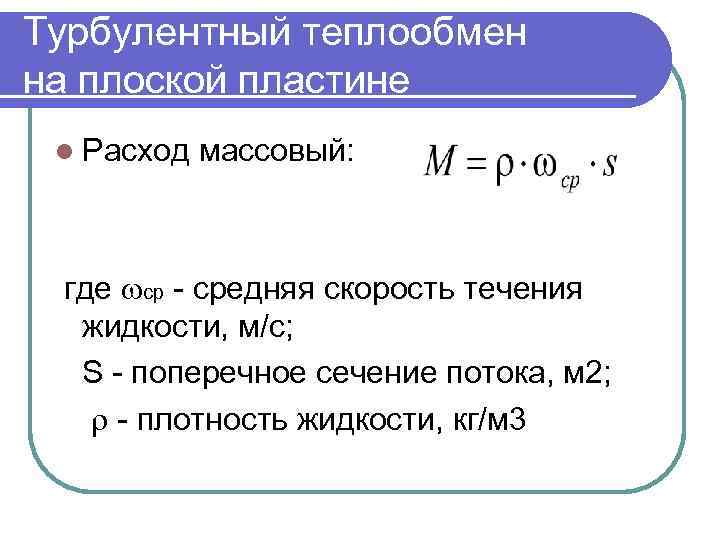

Турбулентный теплообмен на плоской пластине l Расход массовый: где ср - средняя скорость течения жидкости, м/с; S - поперечное сечение потока, м 2; - плотность жидкости, кг/м 3

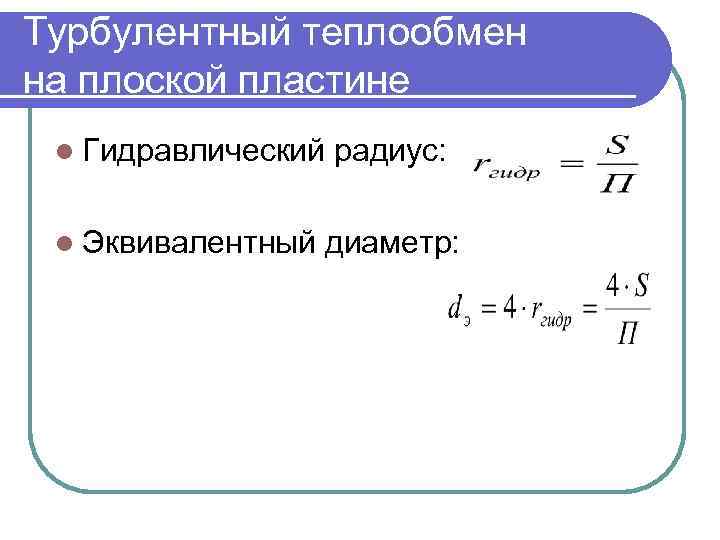

Турбулентный теплообмен на плоской пластине l Гидравлический l Эквивалентный радиус: диаметр:
Режимы движения жидкости lа – ламинарный; в – турбулентный:
Критерий Рейнольдса l Критерий Re является мерой соотношения между силами вязкости и инерции в движущемся потоке.
Критерий Рейнольдса Установлено, что переход ламинарного движения в турбулентное происходит при значениях критерия Рейнольдса выше критического. Для круглых трубок Reкр=2320. При Re>Reкр - турбулентный режим течения, при Re<Reкр - ламинарный. l При Re>2320, но Re<10000 режим течения неустойчивый турбулентный или переходный, при Re>10000 - устойчивый турбулентный. l

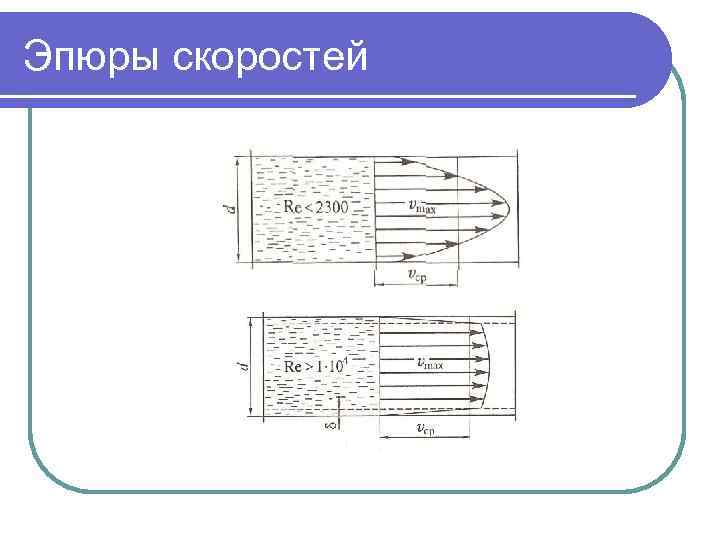

Эпюры скоростей
