ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL РЕПУБЛИКА БЪЛГАРИЯ МИНИСТЕРСТВО НА ТРАНСПОРТА Железопътна безопасност и оперативна съвместимост: практическо осъществяване на законодателството Работно ателие Оперативна съвместимост - Сесия 2. 2 Активно участие в европейското законодателство 7 -11 април 2008 г. Патрик Лукевич и Еманюел Паран де Кюрзон 3/19/2018 1 ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 2. 2 – Април 2008 г.
Работно ателие Оперативна съвместимост РАБОТЕН МЕТОД За ТСОС-и 3/19/2018 2 ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 2. 2 – Април 2008 г.

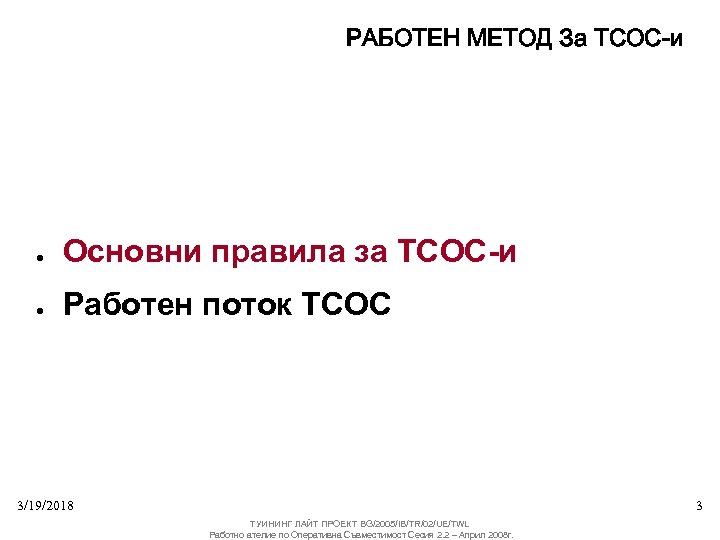

РАБОТЕН МЕТОД За ТСОС-и ● Основни правила за ТСОС-и ● Работен поток ТСОС 3/19/2018 3 ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 2. 2 – Април 2008 г.

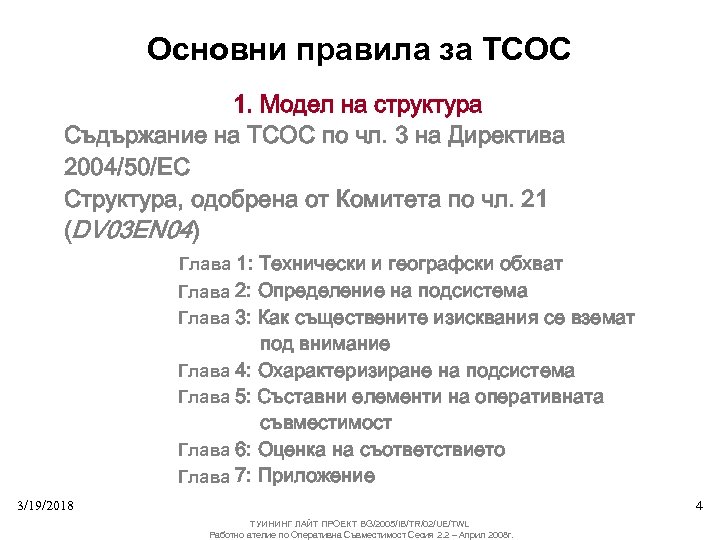

Основни правила за ТСОС 1. Модел на структура Съдържание на ТСОС по чл. 3 на Директива 2004/50/EC Структура, одобрена от Комитета по чл. 21 (DV 03 EN 04) Глава 1: Технически и географски обхват Глава 2: Определение на подсистема Глава 3: Как съществените изисквания се вземат под внимание Глава 4: Охарактеризиране на подсистема Глава 5: Съставни елементи на оперативната съвместимост Глава 6: Оценка на съответствието Глава 7: Приложение 3/19/2018 4 ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 2. 2 – Април 2008 г.

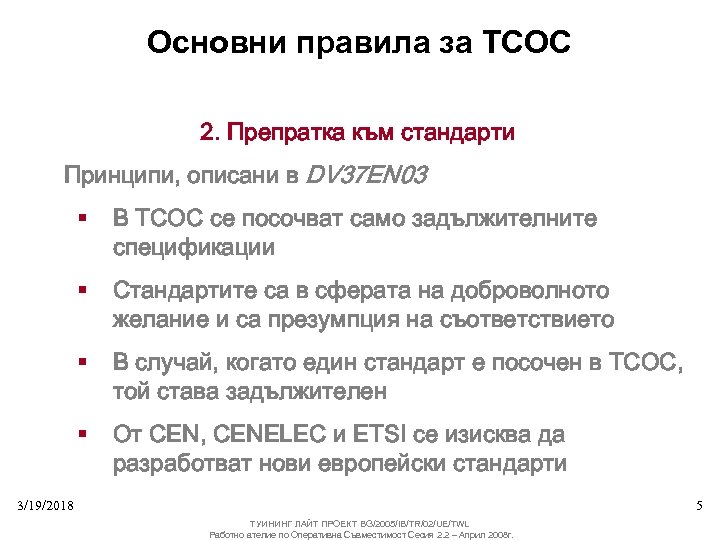

Основни правила за ТСОС 2. Препратка към стандарти Принципи, описани в DV 37 EN 03 § В ТСОС се посочват само задължителните спецификации § Стандартите са в сферата на доброволното желание и са презумпция на съответствието § В случай, когато един стандарт е посочен в ТСОС, той става задължителен § От CEN, CENELEC и ETSI се изисква да разработват нови европейски стандарти 3/19/2018 5 ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 2. 2 – Април 2008 г.
Основни правила за ТСОС 3. Проверка и оценка на съответствието Директивата за оперативна съвместимост следва концепция на Нов подход, както е описан в “Ръководство за прилагане на директиви въз основа на Нов подход и Глобален подход” ØВъзложителят (контрагентът) избира Трета страна (Нотифициран орган - No. Bo) ØНотифицираният орган проверява съответствието на подсистема / съставните елементи, съвместими с ТСОС ØНотифицираният орган издава сертификат за проверка, валиден във всички страни на ЕС ØВъзложителят (контрагентът) подписва декларация за съответствие и я представя на Националната служба-и за безопасност за разрешение за пускане в експлоатация 3/19/2018 6 ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 2. 2 – Април 2008 г.

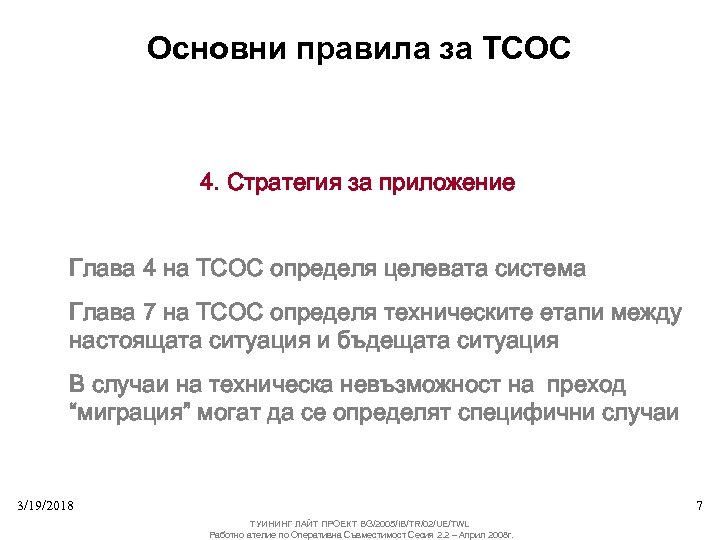

Основни правила за ТСОС 4. Стратегия за приложение Глава 4 на ТСОС определя целевата система Глава 7 на ТСОС определя техническите етапи между настоящата ситуация и бъдещата ситуация В случаи на техническа невъзможност на преход “миграция” могат да се определят специфични случаи 3/19/2018 7 ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 2. 2 – Април 2008 г.
Основни правила за ТСОС 5. Взаимодействие между ТСОС Анализ за всяка подсистема за нейните технически и икономически взаимодействия с другите подсистеми Идентифициране на връзките (интерфейсите), вземайки под внимание представителната архитектура Съвместимост с другите ТСОС 3/19/2018 8 ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 2. 2 – Април 2008 г.

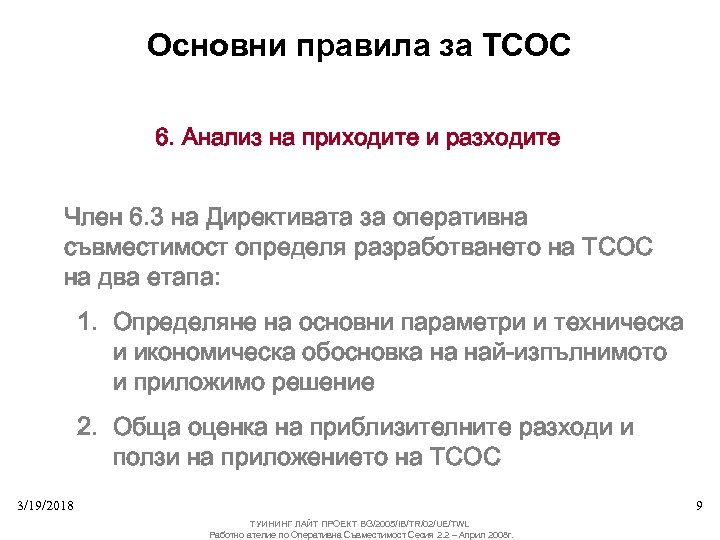

Основни правила за ТСОС 6. Анализ на приходите и разходите Член 6. 3 на Директивата за оперативна съвместимост определя разработването на ТСОС на два етапа: 1. Определяне на основни параметри и техническа и икономическа обосновка на най-изпълнимото и приложимо решение 2. Обща оценка на приблизителните разходи и ползи на приложението на ТСОС 3/19/2018 9 ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 2. 2 – Април 2008 г.
РАБОТЕН МЕТОД ЗА ТСОС -ите ● Основни правила за ТСОС ● Работен поток за ТСОС 3/19/2018 10 ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 2. 2 – Април 2008 г.
Определяне на обхвата на ТСОС Директива Анекс 1 Анекс 2, Чл. 1 Глави 1 и 2 Version B 05 -09 -22 3/19/2018 11 ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 2. 2 – Април 2008 г.
Списък на основните параметри и връзки Директива Анекс 1 Анекс 2, Чл. 1 Определяне на обхвата на ТСОС Глави 1 и 2 Съществени изисквания (Директиви, Анекс III) Списък на основните параметри. Идентифициране на връзките между подсистемите Глава 3 Глава 4 описателна част Version B 05 -09 -22 Други ТСОС 3/19/2018 12 ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 2. 2 – Април 2008 г.
Определяне на стойностите на основните параметри Съществени изисквания (Директиви, Анекс III) Директива Анекс 1 Анекс 2, Чл. 1 Определяне на обхвата на ТСОС Глави 1 и 2 Списък на основните параметри. Идентифициране на връзките между подсистемите Други ТСОС Version B 05 -09 -22 Глава 3 Глава 4 описателна част Определяне на стойностите на основните параметри. Проверка на съвместимостта с другите ТСОС. 3/19/2018 Глава 4 завършена 13 ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 2. 2 – Април 2008 г.
Миграционна стратегия и специфични случаи Съществени изисквания (Директиви, Анекс III) Директива Анекс 1 Анекс 2, Чл. 1 Определяне на обхвата на ТСОС Глави 1 и 2 Списък на основните параметри. Идентифициране на връзките между подсистемите Други ТСОС Глава 3 Глава 4 описателна част Определяне на стойностите на основните параметри. Проверка на съвместимостта с другите ТСОС Глава 4 завършена Стратегия на прехода “Миграция” Глава 7 Специфични случаи на миграция Version B 05 -09 -22 3/19/2018 14 ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 2. 2 – Април 2008 г.
Определяне на съставните елементи на оперативната съвместимост Съществени изисквания (Директиви, Анекс III) Директива Анекс 1 Анекс 2, Чл. 1 Определяне на обхвата на ТСОС Глави 1 и 2 Списък на основните параметри. Идентифициране на връзките между подсистемите Глава 3 Глава 4 описателна част Определяне на стойностите на основните параметри. Проверка на съвместимостта с другите ТСОС Глава 4 завършена Стратегия на прехода “Миграция” Глава 7 Специфични случаи на миграция Други ТСОС Version B 05 -09 -22 Определяне на съставните елементи на оперативната съвместимост 3/19/2018 Глава 5 описателна част 15 ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 2. 2 – Април 2008 г.
Уточняване на съставните елементи на оперативната съвместимост Съществени изисквания (Директиви, Анекс III) Директива Анекс 1 Анекс 2, Чл. 1 Определяне на обхвата На ТСОС Глави 1 и 2 Списък на основните параметри. Идентифициране на връзките между подсистемите Други ТСОС Version B 05 -09 -22 Глава 3 Глава 4 описателна част Определяне на стойностите на основните параметри. Проверка на съвместимостта с другите ТСОС Определяне на съставните елементи на оперативната съвместимост Глава 4 завършена Стратегия на прехода “Миграция” Глава 7 Специфични случаи на миграция Глава 5 описателна част Уточняване на съставните елементи на оперативната съвместимост 3/19/2018 Глава 5 завършена 16 ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 2. 2 – Април 2008 г.
Определяне на процедури за изпитвания Съществени изисквания (Директиви, Анекс III) Директива Анекс 1 Анекс 2, Чл. 1 Определяне на обхвата на ТСОС Глави 1 и 2 Списък на основните параметри. Идентифициране на връзките между подсистемите Други ТСОС Глава 3 Глава 4 описателна част Определяне на стойностите на основните параметри. Проверка на съвместимостта с другите ТСОС Определяне на съставните елементи на оперативната съвместимост Version B 05 -09 -22 Определяне на процедури за изпитвания на подсистеми Стратегия на прехода “Миграция” Глава 4 завършена Глава 5 описателна част Уточняване на съставните елементи на оперативната съвместимост Определяне на процедури за изпитвания на съставните елементи 3/19/2018 Глава 7 Специфични случаи на миграция Глава 5 завършена Глава 6 завършена 17 ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 2. 2 – Април 2008 г.
Завършена ТСОС Съществени изисквания (Директиви, Анекс III) Директива Анекс 1 Анекс 2, Чл. 1 Определяне на обхвата на ТСОС Глави 1 и 2 Списък на основните Глава 3 параметри. Глава 4 Идентифи описателна циране част на връзките между подсистемите Други ТСОС Version B 05 -09 -22 Определяне на стойностите на основните параметри. Проверка на съвместимостта с другите ТСОС Глава 4 Зав ършена Стратегия на прехода “Миграция” Определяне на съставните елементи на оперативната съвместимост Глава 5 описателна част Уточняване на съставните елементи на оперативната съвместимост Определяне на процедури за изпитвания на съставните елементи Глава 7 Специфични случаи на миграция Глава 5 завършена Изготвянето на проект на ТСОС е завършено Глава 6 завършена Определяне на процедури за изпитвания на подсистеми 3/19/2018 18 ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 2. 2 – Април 2008 г.
Интегриране на хоризонтални аспекти Съществени изисквания (Директиви, Анекс III) Директива Анекс 1 Анекс 2, Чл. 1 Определяне на обхвата на ТСОС Глави 1 и 2 Списък на основните параметри. Идентифициране на връзките между подсистемите Други ТСОС Version B 05 -09 -22 Съответствие Глава 3 Глава 4 описателна част Определяне на стойностите на основните параметри. Проверка на съвместимостта с другите ТСОС Глава 4 Зав ършена Стратегия на прехода “Миграция” Определяне на съставните елементи на оперативната съвместимост Глава 5 описателна част Уточняване на съставните елементи на оперативната съвместимост Глава 7 Специфични случаи на миграция Оценка Определяне на процедури за изпитвания на съставните елементи Глава 5 завършена Изготвянето на проект на ТСОС е завършено Глава 6 завършена Съвместимост Определяне на процедури за изпитвания на подсистеми 3/19/2018 19 ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 2. 2 – Април 2008 г.
Основни параметри на ТСОС Инфраструктура Примерни параметри предмет на обсъждане Ø Профил на главата на релсата Ø Система на релсови скрепления Ø Траверси и стрелкови траверси опори Ø Номинално междурелсие Ø Минимални габарити на инфраструктурата Ø Разстояние между осите на релсите Ø Максимални изкачващи се и спускащи се наклони Ø… 3/19/2018 20 ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 2. 2 – Април 2008 г.

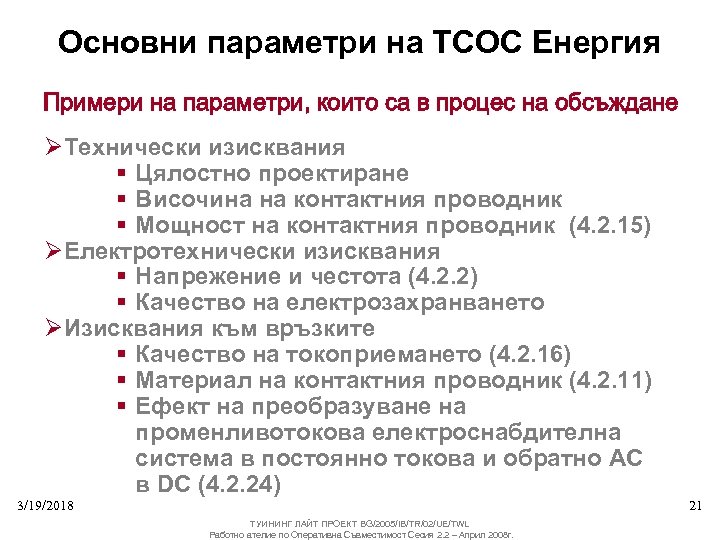

Основни параметри на ТСОС Енергия Примери на параметри, които са в процес на обсъждане ØТехнически изисквания § Цялостно проектиране § Височина на контактния проводник § Мощност на контактния проводник (4. 2. 15) ØЕлектротехнически изисквания § Напрежение и честота (4. 2. 2) § Качество на електрозахранването ØИзисквания към връзките § Качество на токоприемането (4. 2. 16) § Материал на контактния проводник (4. 2. 11) § Ефект на преобразуване на променливотокова електроснабдителна система в постоянно токова и обратно AC в DC (4. 2. 24) 3/19/2018 21 ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 2. 2 – Април 2008 г.
Благодаря Ви за вниманието Патрик Лукевич и Емануел Паран де Кюрзон 3/19/2018 22
