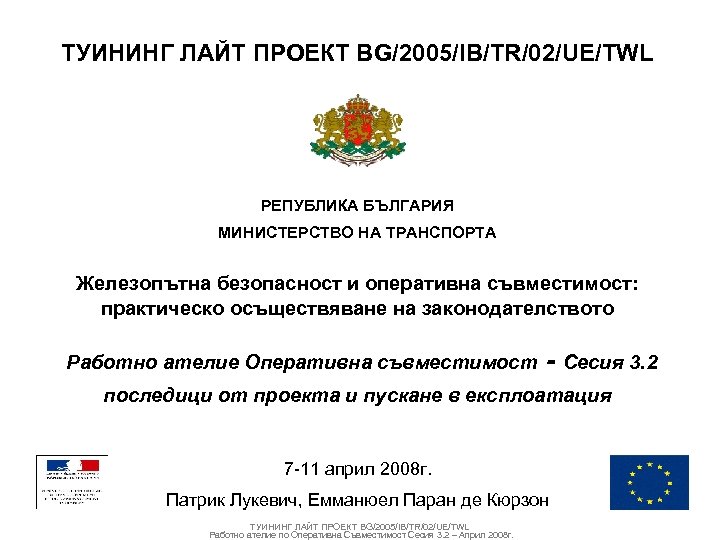

ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL РЕПУБЛИКА БЪЛГАРИЯ МИНИСТЕРСТВО НА ТРАНСПОРТА Железопътна безопасност и оперативна съвместимост: практическо осъществяване на законодателството Работно ателие Оперативна съвместимост - Сесия 3. 2 последици от проекта и пускане в експлоатация 7 -11 април 2008 г. Патрик Лукевич, Емманюел Паран де Кюрзон ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 3. 2 – Април 2008 г.

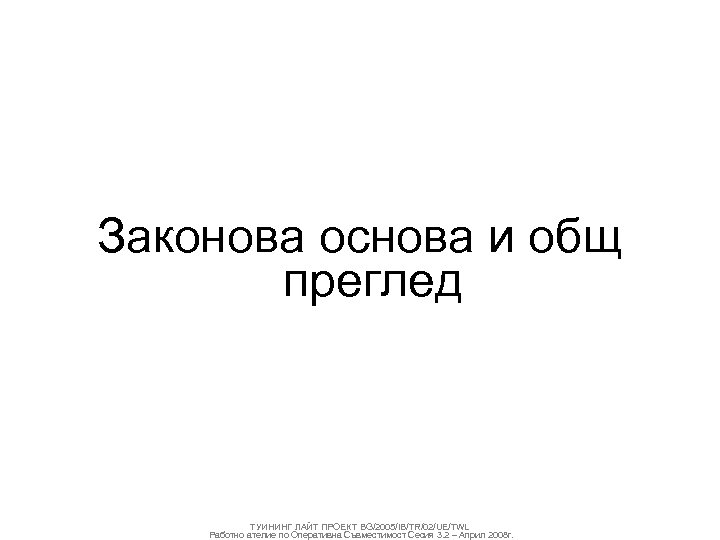

Законова основа и общ преглед ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 3. 2 – Април 2008 г.

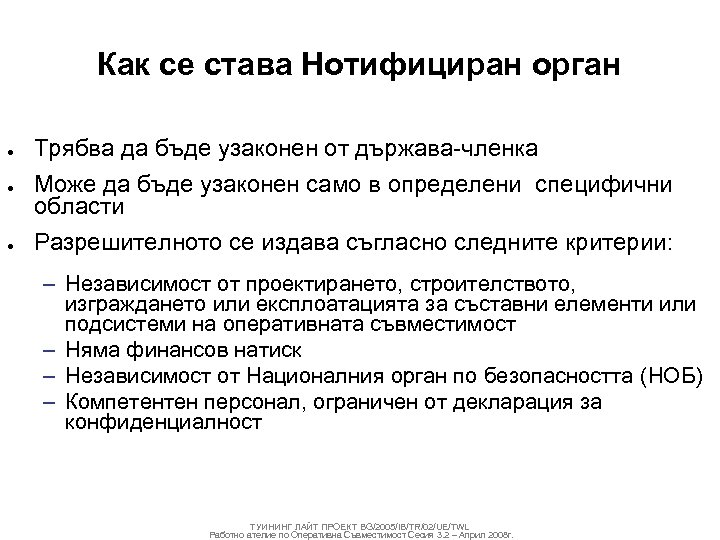

Как се става Нотифициран орган ● ● ● Трябва да бъде узаконен от държава-членка Може да бъде узаконен само в определени специфични области Разрешителното се издава съгласно следните критерии: – Независимост от проектирането, строителството, изграждането или експлоатацията за съставни елементи или подсистеми на оперативната съвместимост – Няма финансов натиск – Независимост от Националния орган по безопасността (НОБ) – Компетентен персонал, ограничен от декларация за конфиденциалност ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 3. 2 – Април 2008 г.

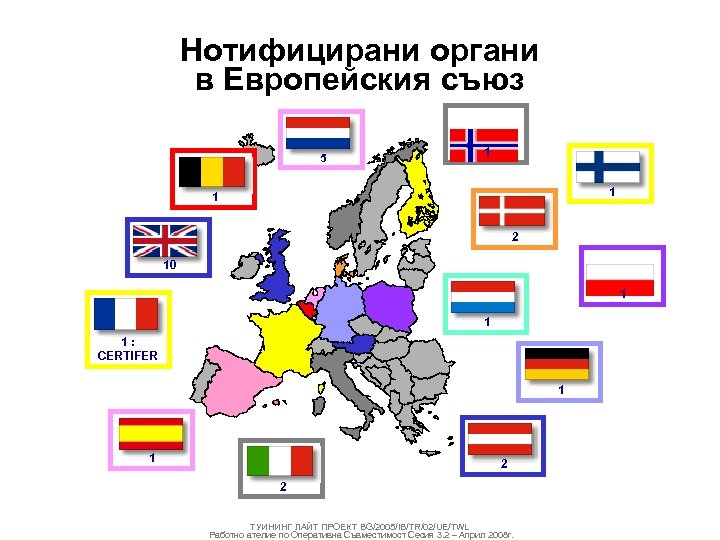

Нотифицирани органи в Европейския съюз 5 1 1 1 2 10 1 1 1: CERTIFER 1 1 2 2 ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 3. 2 – Април 2008 г.

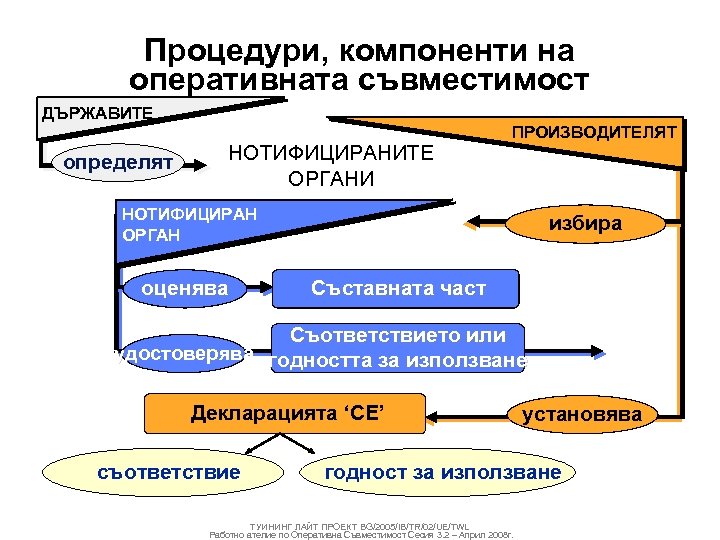

Процедури, компоненти на оперативната съвместимост ДЪРЖАВИТЕ определят ПРОИЗВОДИТЕЛЯТ НОТИФИЦИРАНИТЕ ОРГАНИ НОТИФИЦИРАН ОРГАН оценява избира Съставната част Съответствието или удостоверява годността за използване Декларацията ‘CE’ съответствие установява годност за използване ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 3. 2 – Април 2008 г.

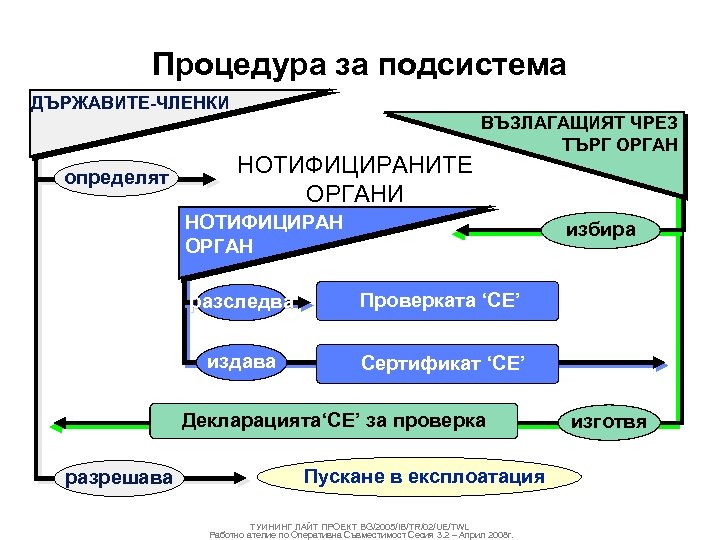

Процедура за подсистема ДЪРЖАВИТЕ-ЧЛЕНКИ определят НОТИФИЦИРАНИТЕ ОРГАНИ ВЪЗЛАГАЩИЯТ ЧРЕЗ ТЪРГ ОРГАН НОТИФИЦИРАН ОРГАН избира разследва Проверката ‘CE’ издава Сертификат ‘CE’ Декларацията‘CE’ за проверка разрешава Пускане в експлоатация ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 3. 2 – Април 2008 г. изготвя

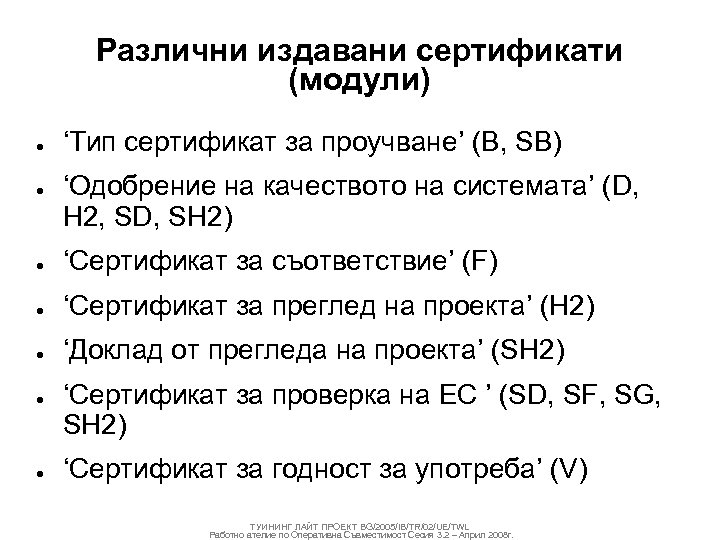

Различни издавани сертификати (модули) ● ● ‘Тип сертификат за проучване’ (B, SB) ‘Одобрение на качеството на системата’ (D, H 2, SD, SH 2) ● ‘Сертификат за съответствие’ (F) ● ‘Сертификат за преглед на проекта’ (H 2) ● ‘Доклад от прегледа на проекта’ (SH 2) ● ● ‘Сертификат за проверка на EC ’ (SD, SF, SG, SH 2) ‘Сертификат за годност за употреба’ (V) ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 3. 2 – Април 2008 г.

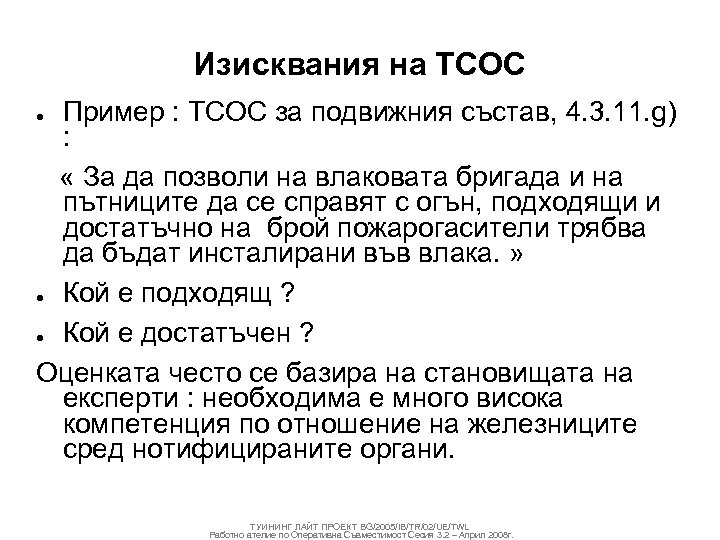

Изисквания на ТСОС Пример : ТСОС за подвижния състав, 4. 3. 11. g) : « За да позволи на влаковата бригада и на пътниците да се справят с огън, подходящи и достатъчно на брой пожарогасители трябва да бъдат инсталирани във влака. » ● Кой е подходящ ? ● Кой е достатъчен ? Оценката често се базира на становищата на експерти : необходима е много висока компетенция по отношение на железниците сред нотифицираните органи. ● ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 3. 2 – Април 2008 г.

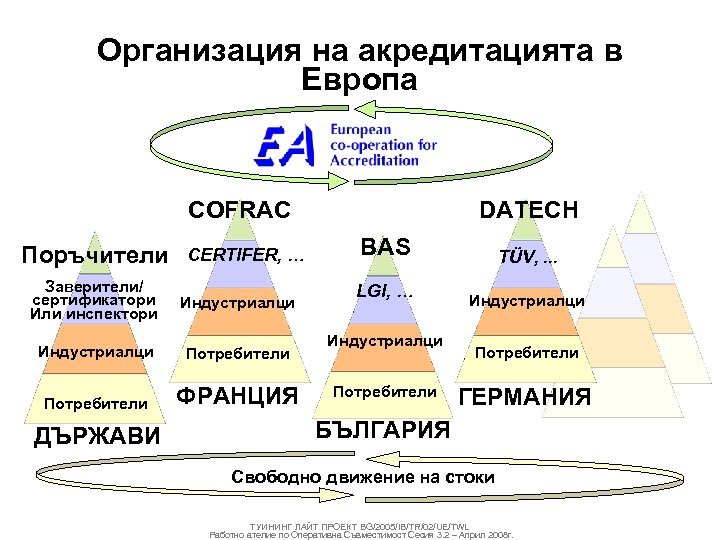

Организация на акредитацията в Европа DATECH COFRAC Поръчители CERTIFER, … Заверители/ сертификатори Или инспектори Индустриалци Потребители ФРАНЦИЯ ДЪРЖАВИ BAS LGI, … Индустриалци Потребители TÜV, . . . Индустриалци Потребители ГЕРМАНИЯ БЪЛГАРИЯ Свободно движение на стоки ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 3. 2 – Април 2008 г.

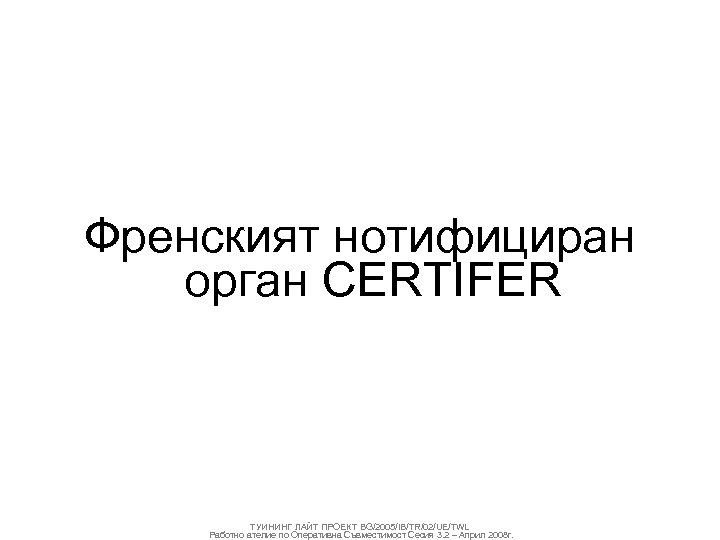

Френският нотифициран орган CERTIFER ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 3. 2 – Април 2008 г.

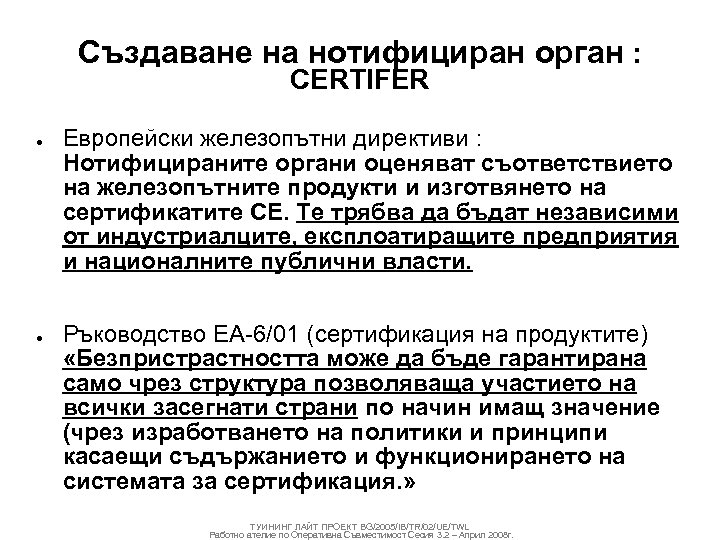

Създаване на нотифициран орган : CERTIFER ● ● Европейски железопътни директиви : Нотифицираните органи оценяват съответствието на железопътните продукти и изготвянето на сертификатите CE. Те трябва да бъдат независими от индустриалците, експлоатиращите предприятия и националните публични власти. Ръководство EA-6/01 (сертификация на продуктите) «Безпристрастността може да бъде гарантирана само чрез структура позволяваща участието на всички засегнати страни по начин имащ значение (чрез изработването на политики и принципи касаещи съдържанието и функционирането на системата за сертификация. » ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 3. 2 – Април 2008 г.

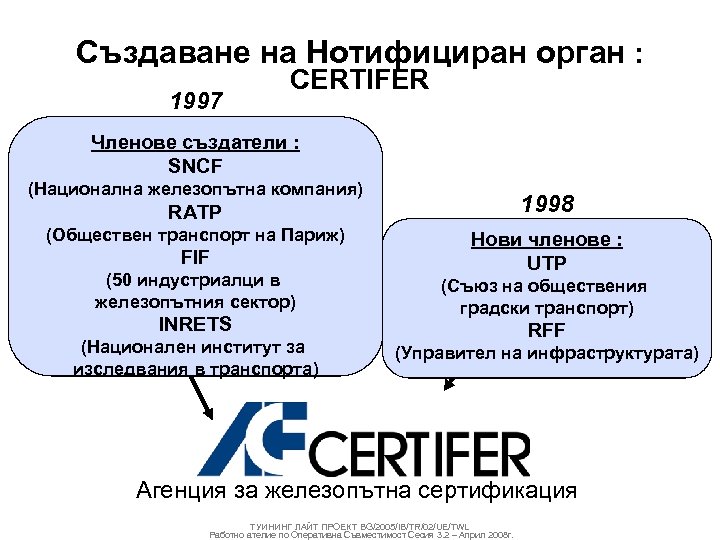

Създаване на Нотифициран орган : 1997 CERTIFER Членове създатели : SNCF (Национална железопътна компания) 1998 RATP (Обществен транспорт на Париж) FIF (50 индустриалци в железопътния сектор) INRETS (Национален институт за изследвания в транспорта) Нови членове : UTP (Съюз на обществения градски транспорт) RFF (Управител на инфраструктурата) Агенция за железопътна сертификация ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 3. 2 – Април 2008 г.

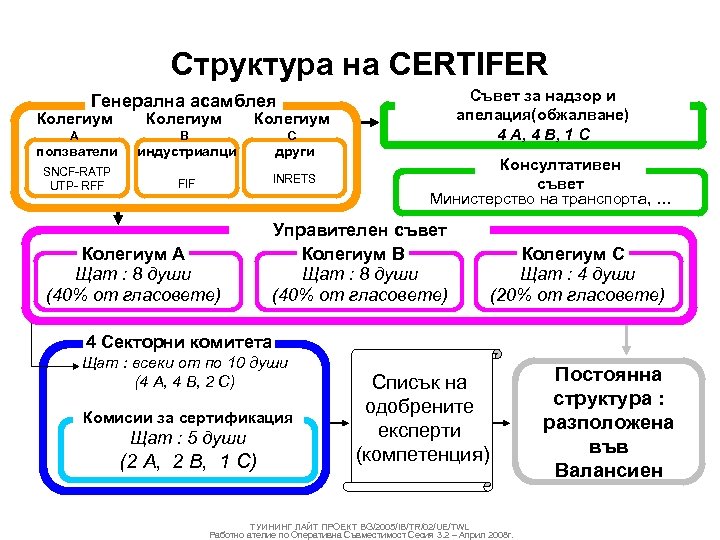

Структура на CERTIFER Съвет за надзор и апелация(обжалване) 4 A, 4 B, 1 C Генерална асамблея Колегиум A B C ползватели индустриалци други FIF INRETS SNCF-RATP UTP- RFF Колегиум A Щат : 8 души (40% от гласовете) Консултативен съвет Министерство на транспорта, … Управителен съвет Колегиум B Щат : 8 души (40% от гласовете) Колегиум C Щат : 4 души (20% от гласовете) 4 Секторни комитета Щат : всеки от по 10 души (4 A, 4 B, 2 C) Комисии за сертификация Щат : 5 души (2 A, 2 B, 1 C) Списък на одобрените експерти (компетенция) ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 3. 2 – Април 2008 г. Постоянна структура : разположена във Валансиен
Постоянна структура на CERTIFER ПРЕДСЕДАТЕЛСТВО Жан-Пиер ПРОНОСТ ГЕНЕРАЛНА ДИРЕКЦИЯ Франсис ПАКЕН Легенда : Постоянни Непълен работен ден ТЪРГОВСКА ДИРЕКЦИЯ ТЕХНИЧЕСКА ДИРЕКЦИЯ “КАЧЕСТВО” АДМИНИСТРАТИВНА И ФИНАНСОВА ДИРЕКЦИЯ Пиер КАДЗИОЛА Франсис ПАКЕН Филип БЕРНАЖ Жорж ЕГО 6 железопътни инженера 196 експерти в сектора N° 1 : Подвижен състав, Поддържане, Експлоатация 161 експерти в 109 експерти в 17 експерти в сектора N° 2 : Контрол. Управление & Сигнализация N° 3 : Инфраструктура & Eнергия ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 3. 2 – Април 2008 г. N° 4 : Системи & монтажи
Процедури на CERTIFER сертификация КЛИЕНТ (Изход) Комисия за сертифика ция Продукт + Референция ПРОЦЕДУРА Подготовка Оценка Доклади КЛИЕНТ (Вход) инспекция ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 3. 2 – Април 2008 г. Сертификати

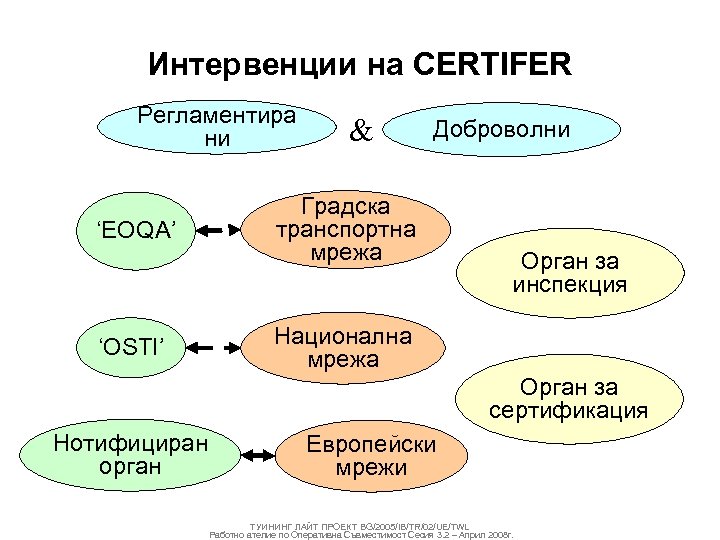

Интервенции на CERTIFER Регламентира ни & Доброволни Градска транспортна мрежа ‘EOQA’ Орган за инспекция Национална мрежа ‘OSTI’ Орган за сертификация Нотифициран орган Европейски мрежи ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 3. 2 – Април 2008 г.

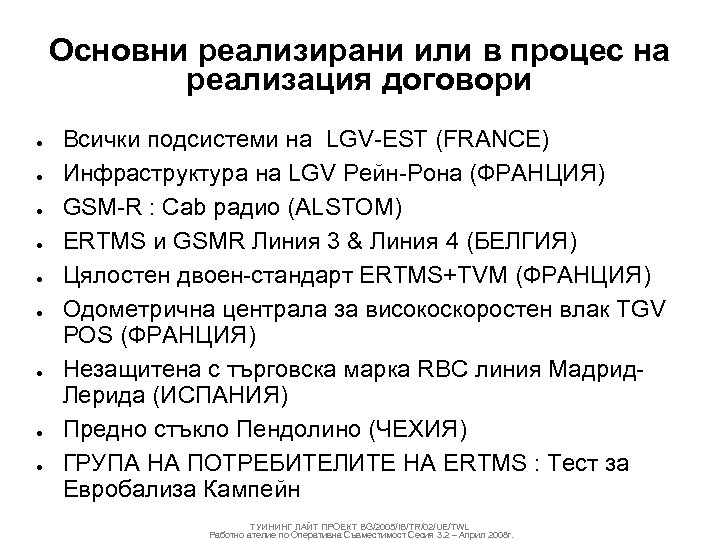

Основни реализирани или в процес на реализация договори ● ● ● ● ● Всички подсистеми на LGV-EST (FRANCE) Инфраструктура на LGV Рейн-Рона (ФРАНЦИЯ) GSM-R : Cab радио (ALSTOM) ERTMS и GSMR Линия 3 & Линия 4 (БЕЛГИЯ) Цялостен двоен-стандарт ERTMS+TVM (ФРАНЦИЯ) Одометрична централа за високоскоростен влак TGV POS (ФРАНЦИЯ) Незащитена с търговска марка RBC линия Мадрид. Лерида (ИСПАНИЯ) Предно стъкло Пендолино (ЧЕХИЯ) ГРУПА НА ПОТРЕБИТЕЛИТЕ НА ERTMS : Тест за Евробализа Кампейн ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 3. 2 – Април 2008 г.
NB-Координационна група на нотифицираните органи в областта на железопътния транспорт ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 3. 2 – Април 2008 г.

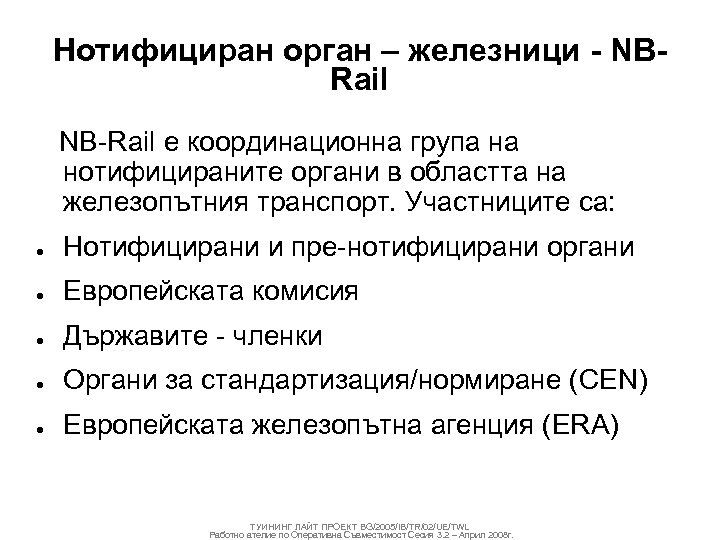

Нотифициран орган – железници - NBRail NB-Rail е координационна група на нотифицираните органи в областта на железопътния транспорт. Участниците са: ● Нотифицирани и пре-нотифицирани органи ● Европейската комисия ● Държавите - членки ● Органи за стандартизация/нормиране (CEN) ● Европейската железопътна агенция (ERA) ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 3. 2 – Април 2008 г.

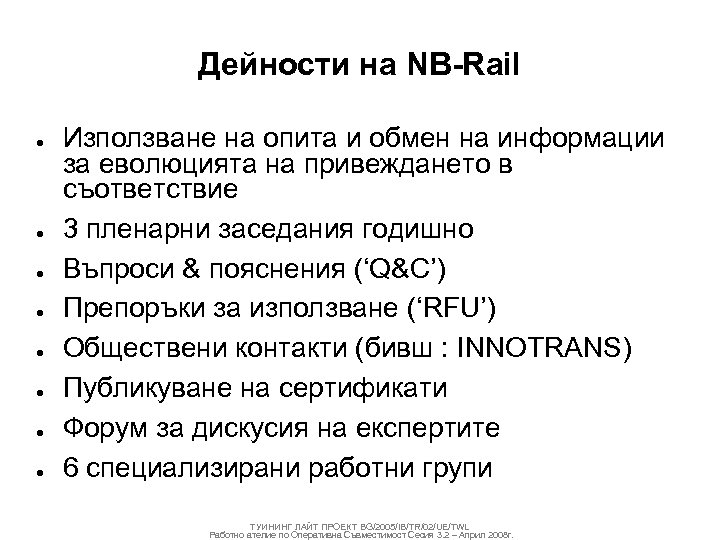

Дейности на NB-Rail ● ● ● ● Използване на опита и обмен на информации за еволюцията на привеждането в съответствие 3 пленарни заседания годишно Въпроси & пояснения (‘Q&C’) Препоръки за използване (‘RFU’) Обществени контакти (бивш : INNOTRANS) Публикуване на сертификати Форум за дискусия на експертите 6 специализирани работни групи ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 3. 2 – Април 2008 г.

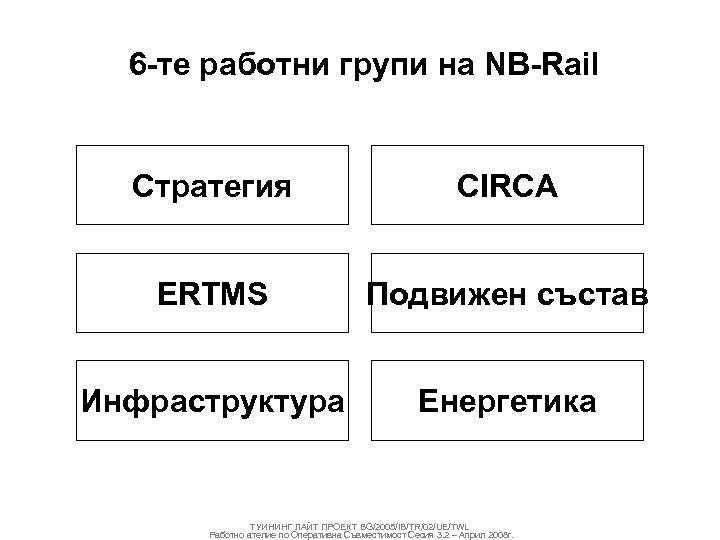

6 -те работни групи на NB-Rail Стратегия CIRCA ERTMS Подвижен състав Инфраструктура Енергетика ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 3. 2 – Април 2008 г.

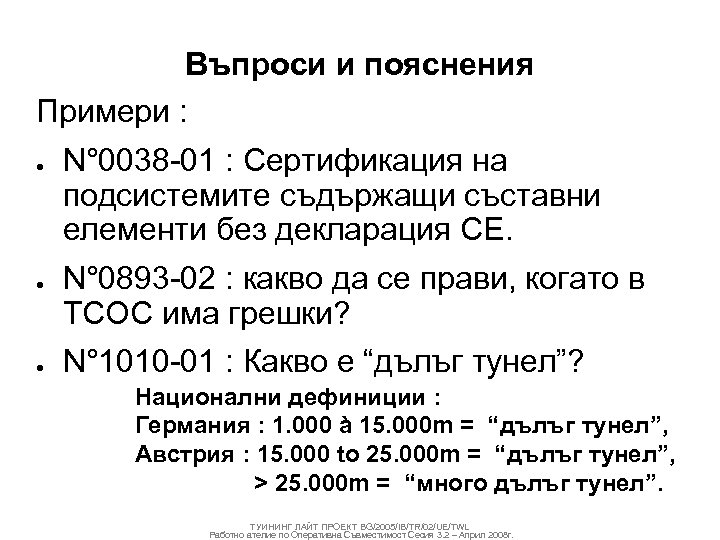

Въпроси и пояснения Примери : ● ● ● N° 0038 -01 : Сертификация на подсистемите съдържащи съставни елементи без декларация CE. N° 0893 -02 : какво да се прави, когато в ТСОС има грешки? N° 1010 -01 : Какво е “дълъг тунел”? Национални дефиниции : Германия : 1. 000 à 15. 000 m = “дълъг тунел”, Австрия : 15. 000 to 25. 000 m = “дълъг тунел”, > 25. 000 m = “много дълъг тунел”. ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 3. 2 – Април 2008 г.

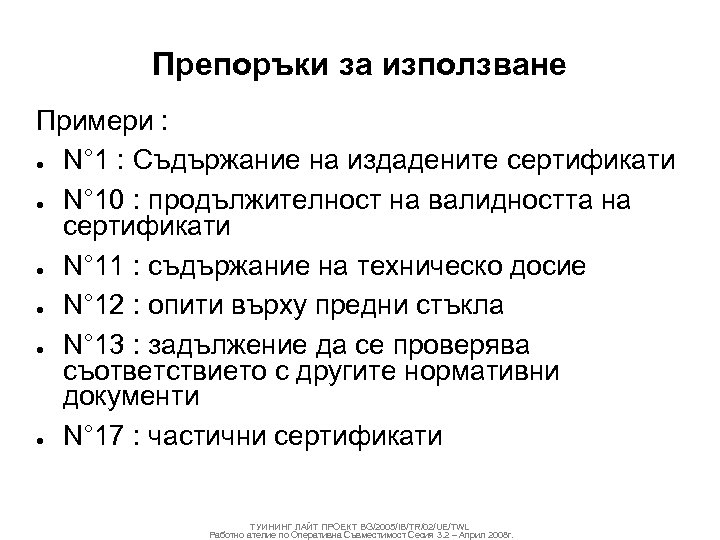

Препоръки за използване Примери : ● N° 1 : Съдържание на издадените сертификати ● N° 10 : продължителност на валидността на сертификати ● N° 11 : съдържание на техническо досие ● N° 12 : опити върху предни стъкла ● N° 13 : задължение да се проверява съответствието с другите нормативни документи ● N° 17 : частични сертификати ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 3. 2 – Април 2008 г.

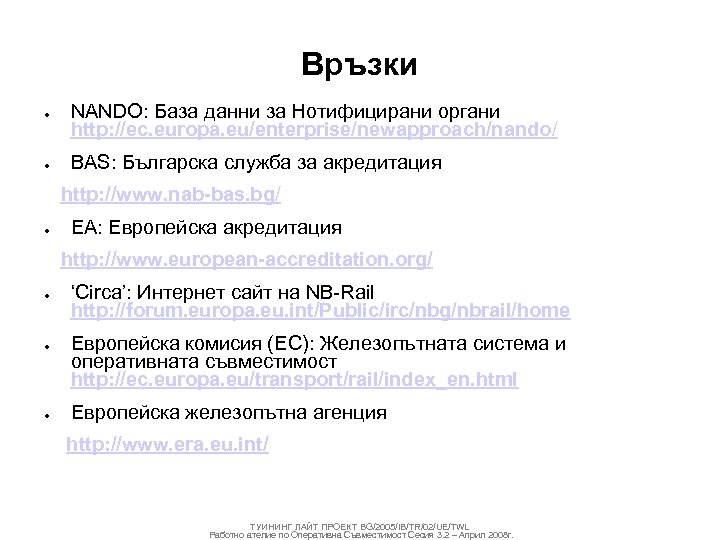

Връзки ● ● NANDO: База данни за Нотифицирани органи http: //ec. europa. eu/enterprise/newapproach/nando/ BAS: Българска служба за акредитация http: //www. nab-bas. bg/ ● EA: Европейска акредитация http: //www. european-accreditation. org/ ● ● ● ‘Circa’: Интернет сайт на NB-Rail http: //forum. europa. eu. int/Public/irc/nbg/nbrail/home Европейска комисия (EC): Железопътната система и оперативната съвместимост http: //ec. europa. eu/transport/rail/index_en. html Европейска железопътна агенция http: //www. era. eu. int/ ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 3. 2 – Април 2008 г.
Благодаря за Вашето внимание Патрик Лукевич, Емманюел Паран де Кюрзон ТУИНИНГ ЛАЙТ ПРОЕКТ BG/2005/IB/TR/02/UE/TWL Работно ателие по Оперативна Съвместимост Сесия 3. 2 – Април 2008 г.
