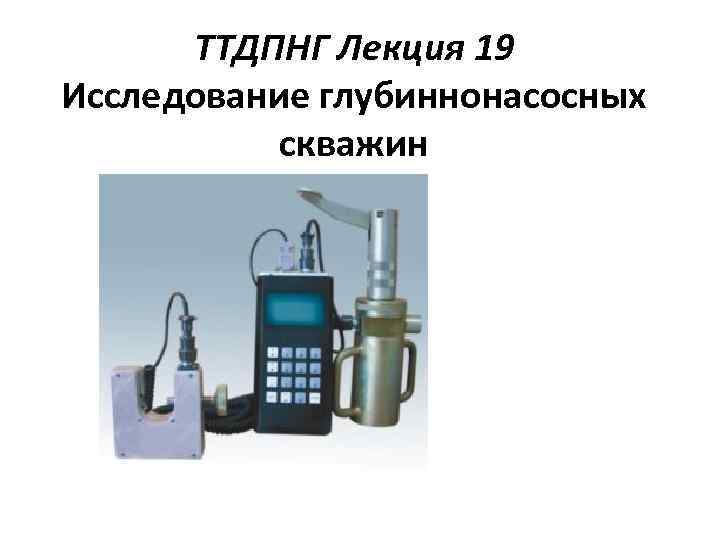

ТТДПНГ Лекция 19 Исследование глубиннонасосных скважин

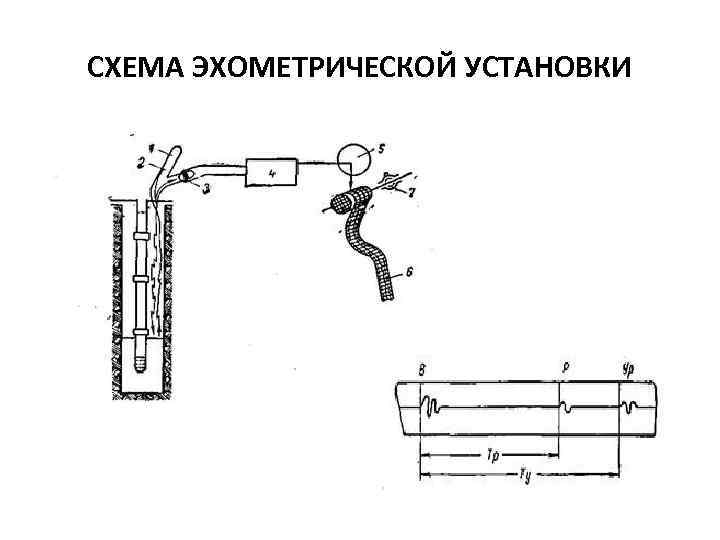

СХЕМА ЭХОМЕТРИЧЕСКОЙ УСТАНОВКИ

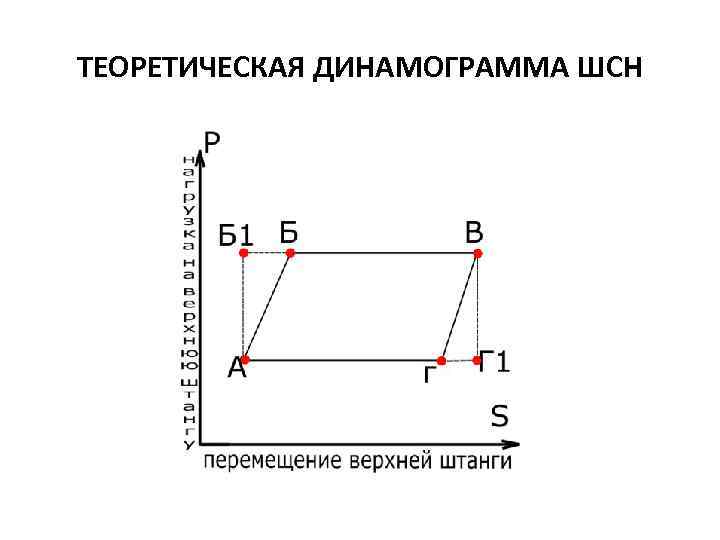

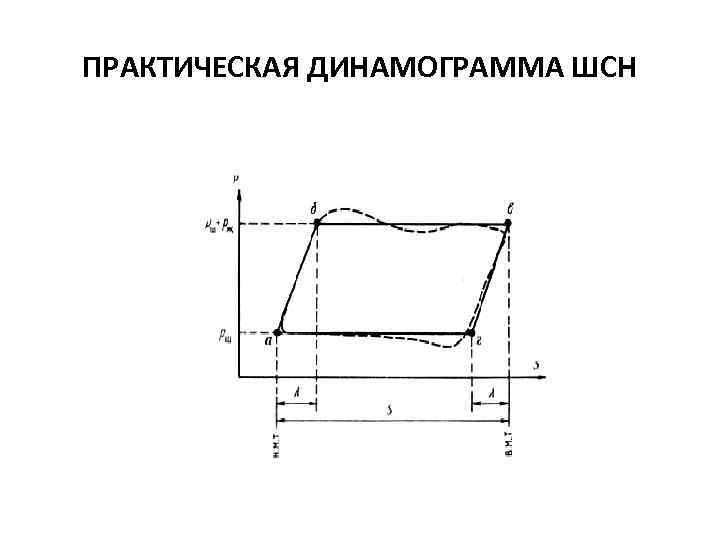

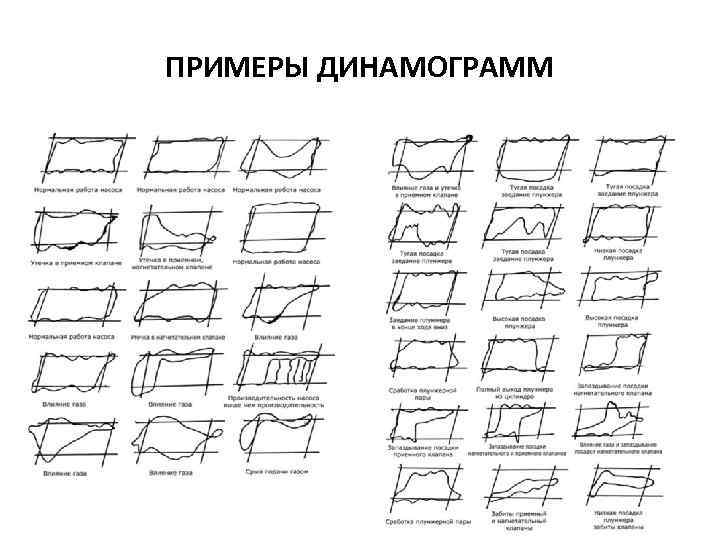

ДИНАМОМЕТРИРОВАНИЕ Динамометрирование - это построение диаграммы, которая называется динамограмма. Динамограмма отображает нагрузку на полированый шток. «Динамограмма – это график изменения нагрузки в точке подвеса насосных штанг в зависимости от их перемещения при нефтяных скважин. Динамограмма регистрируется либо переносным прибором — динамометром, либо дистанционно в телединамометрической системе диспетчерского контроля. Форма динамограммы при нормальных условиях работы насоса близка к параллелограмму. По отклонению формы динамограммы. от нормальной можно судить о различных дефектах работы глубинной насосной установки (попадание газа в насос, утечки в нагнетательном или всасывающем клапане, заклинивание и др. ), а также об уменьшении полезного хода плунжера насоса по сравнению с ходом точки подвеса штанг из-за упругих деформаций штанг и труб. При больших глубинах спуска насоса (примерно 1600 м и более) выявление дефектов его работы по форме динамограммы осложняется из-за колебательных процессов в насосных штангах и трубах. » В. И. Шуров. Большая советская энциклопедия
