ТРЮМНЫЕ СИСТЕМЫ Осушительная система МО Система осушения трюмов

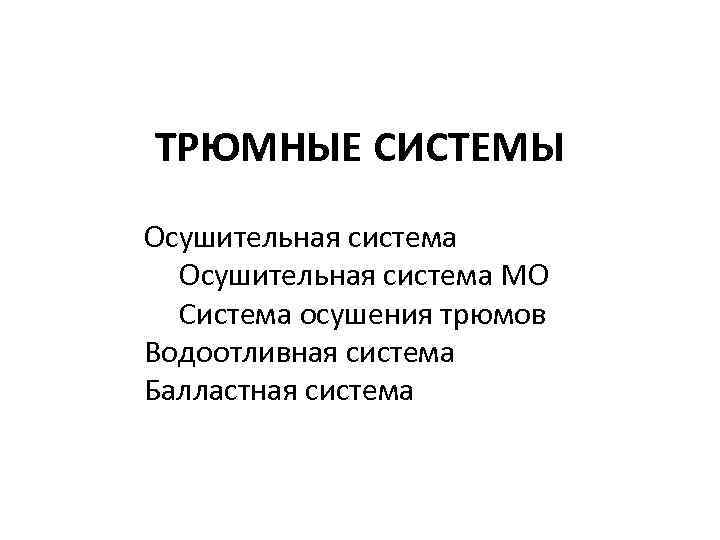

ТРЮМНЫЕ СИСТЕМЫ Осушительная система МО Система осушения трюмов Водоотливная система Балластная система

Осушительная система • 1 – осушительный насос; 2 – коробка с невозвратно-запорными клапанами; 3 – приемный патрубок; 4 – грязевая коробка; 5, 6 – коробки с невозвратнозапорными клапанами; 7 – сепаратор трюмных вод; 8 – клинкет; 9 – отливной невозвратно-запорный бортовой клапан; 10 – приемный отросток системы аварийного осушения помещения; 11 – магистраль водяной пожарной системы; 12 – клапан запорный пусковой напорной воды эжектора; 13 – водоводяной эжектор.

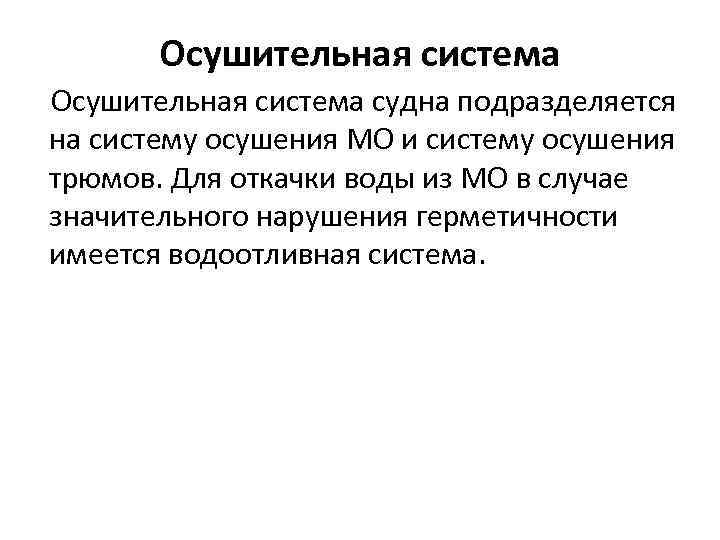

Осушительная система судна подразделяется на систему осушения МО и систему осушения трюмов. Для откачки воды из МО в случае значительного нарушения герметичности имеется водоотливная система.

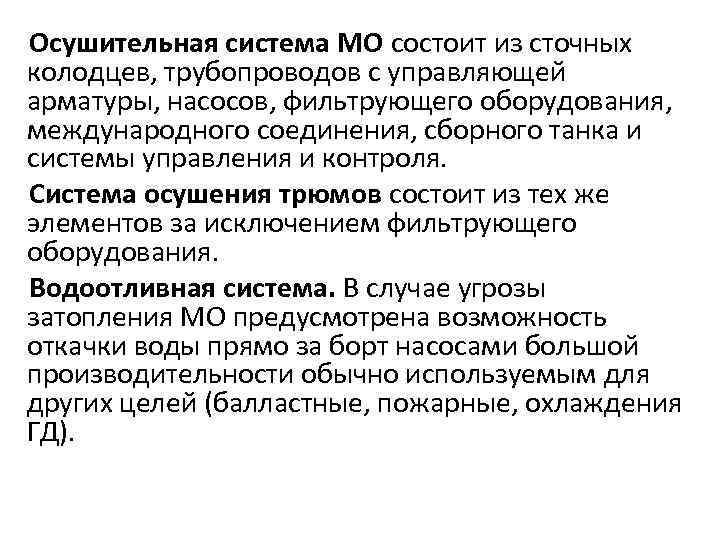

Осушительная система МО состоит из сточных колодцев, трубопроводов с управляющей арматуры, насосов, фильтрующего оборудования, международного соединения, сборного танка и системы управления и контроля. Система осушения трюмов состоит из тех же элементов за исключением фильтрующего оборудования. Водоотливная система. В случае угрозы затопления МО предусмотрена возможность откачки воды прямо за борт насосами большой производительности обычно используемым для других целей (балластные, пожарные, охлаждения ГД).

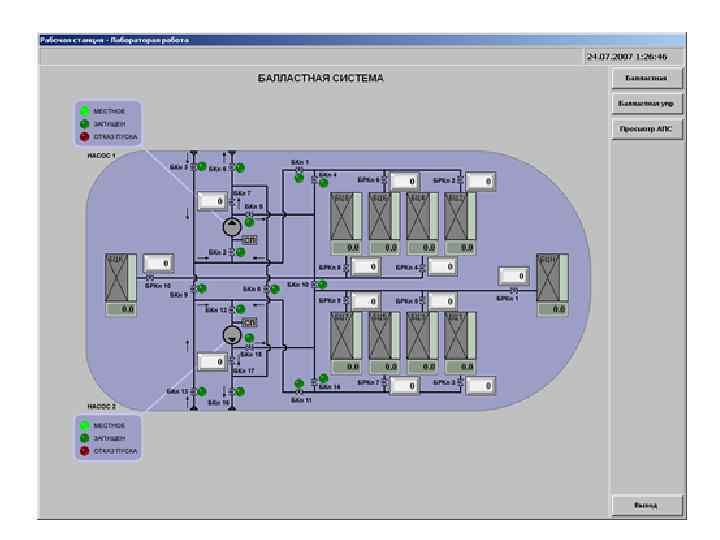

Балластная система

Балластная система

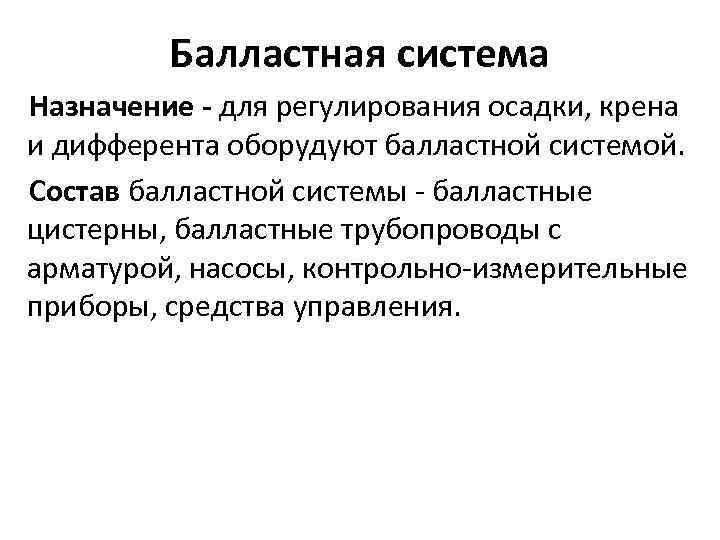

Балластная система Назначение - для регулирования осадки, крена и дифферента оборудуют балластной системой. Состав балластной системы - балластные цистерны, балластные трубопроводы с арматурой, насосы, контрольно-измерительные приборы, средства управления.

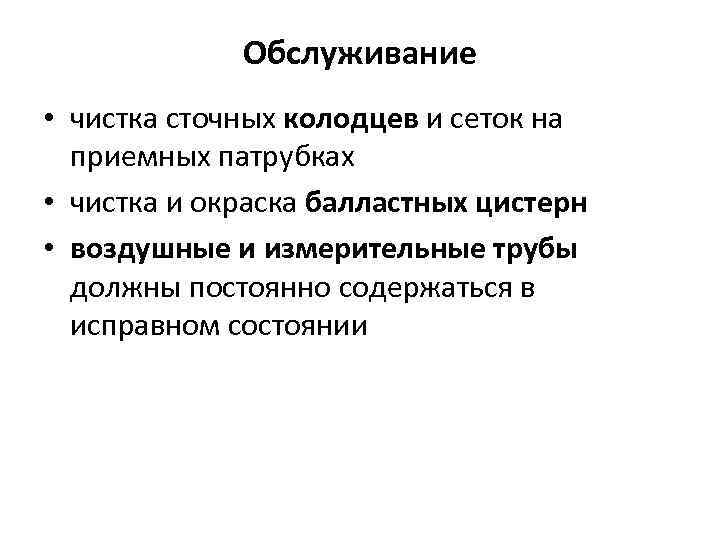

Обслуживание • чистка сточных колодцев и сеток на приемных патрубках • чистка и окраска балластных цистерн • воздушные и измерительные трубы должны постоянно содержаться в исправном состоянии
