Трубы из ПНД для дренажа NASHORN
Сфера применения • Дренаж - устройство, предназначенное для сбора и отвода грунтовых и подземных вод. Используется: • В сельском и лесном хозяйстве; • В дорожном строительстве; • При строительстве спортивных комплексов; • Для обустройства ландшафтов; • Для защиты фундаментов и подвалов зданий от воды.
Монтаж дренажа по этапам • Определить уровень грунтовых вод и глубину промерзания. От точного определения данных Параметров зависит глубина траншей и качество устройства всей дренажной системы. • Проложить траншею. Глубина траншеи должна быть ниже глубины промерзания земли. Ширина траншеи – от 0, 25 до 0, 4 м. • Засыпать дно траншеи песком. Дно приготовленной траншеи спрессовывается и выравнивается песчаной смесью. • Уложить геоткань. Геотекстиль укладывается по всему периметру траншеи с запасом, чтоб в дальнейшем закрыть дренажный короб. • Засыпать траншею с уложенной геотканью щебнем. • Уложить дренажную трубу. При монтаже дренажной трубы можно использовать специальные фитинги, а также фитинги для наружной канализации рыжего цвета. • Засыпать дренажный короб щебнем. • Закрыть дренажный короб геотканью внахлест. • Засыпать траншею песком и грунтом. ВАЖНО! Там, где установлен дренаж, нельзя ездить автомобильному транспорту.
Схема монтажа дренажа

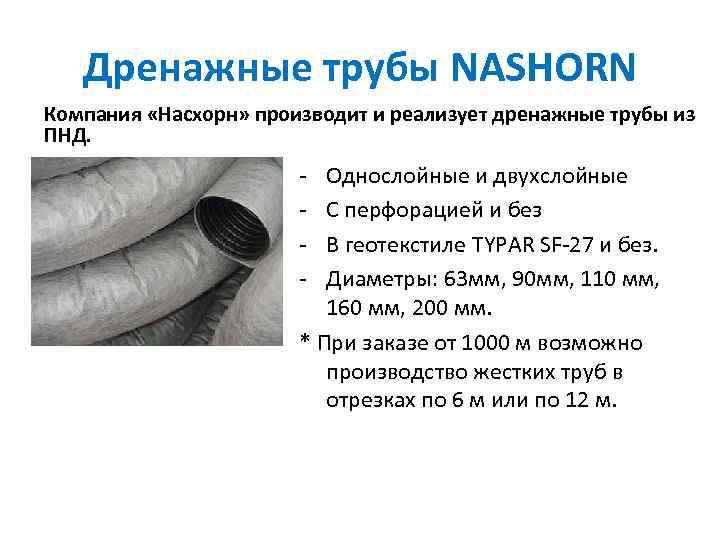

Дренажные трубы NASHORN Компания «Насхорн» производит и реализует дренажные трубы из ПНД. - Однослойные и двухслойные С перфорацией и без В геотекстиле TYPAR SF-27 и без. Диаметры: 63 мм, 90 мм, 110 мм, 160 мм, 200 мм. * При заказе от 1000 м возможно производство жестких труб в отрезках по 6 м или по 12 м.

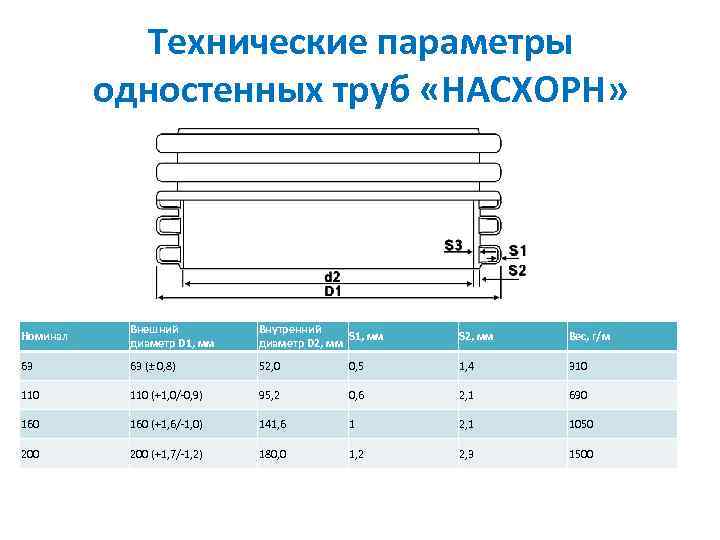

Технические параметры одностенных труб «НАСХОРН» Номинал Внешний диаметр D 1, мм Внутренний S 1, мм диаметр D 2, мм S 2, мм Вес, г/м 63 63 (± 0, 8) 52, 0 0, 5 1, 4 310 110 (+1, 0/-0, 9) 95, 2 0, 6 2, 1 690 160 (+1, 6/-1, 0) 141, 6 1 2, 1 1050 200 (+1, 7/-1, 2) 180, 0 1, 2 2, 3 1500

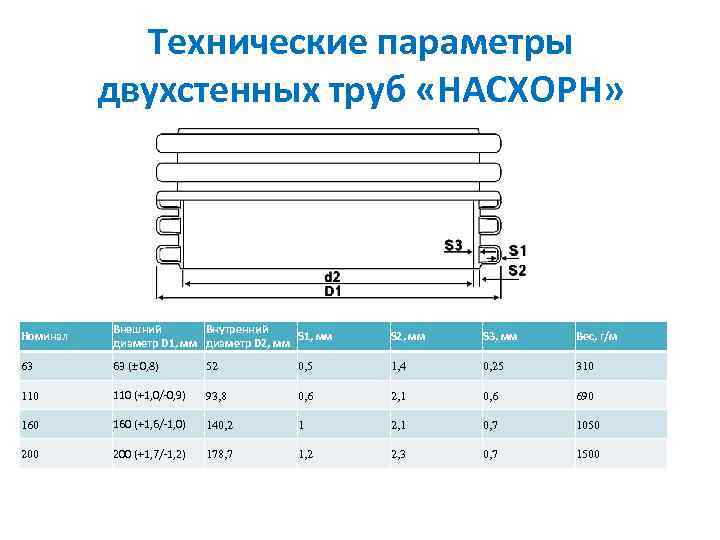

Технические параметры двухстенных труб «НАСХОРН» Номинал Внешний Внутренний S 1, мм диаметр D 2, мм S 3, мм Вес, г/м 63 63 (± 0, 8) 52 0, 5 1, 4 0, 25 310 110 (+1, 0/-0, 9) 93, 8 0, 6 2, 1 0, 6 690 160 (+1, 6/-1, 0) 140, 2 1 2, 1 0, 7 1050 200 (+1, 7/-1, 2) 178, 7 1, 2 2, 3 0, 7 1500
Размеры бухт дренажный труб NASHORN Диаметр трубы, мм Кол-во в бухте, м Средний вес бухты, кг Внешний диаметр Внутренний диаметр бухты, м Высота бухты, м 63 50 15, 50 0, 9 0, 6 90 50 24, 00 1, 30 0, 85 0, 6 110 50 34, 50 1, 53 0, 9 0, 6 160 50 52, 50 2, 20 1, 10 0, 6 200 40 60, 00 2, 33 1, 10 0, 6

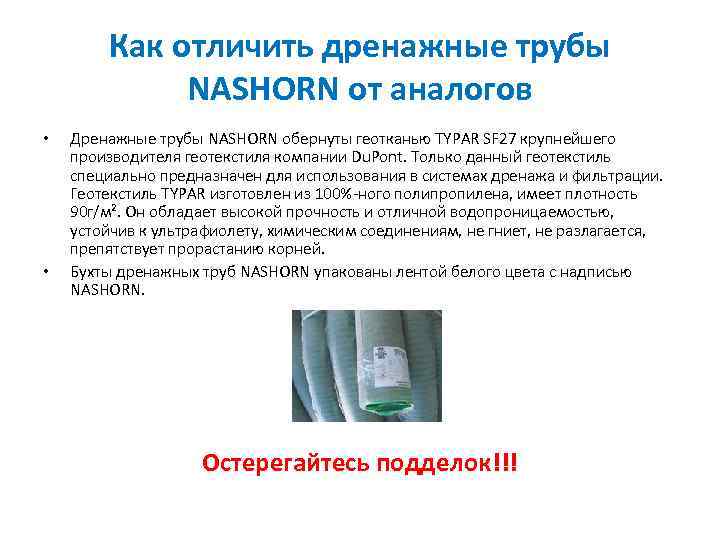

Как отличить дренажные трубы NASHORN от аналогов • • Дренажные трубы NASHORN обернуты геотканью TYPAR SF 27 крупнейшего производителя геотекстиля компании Du. Pont. Только данный геотекстиль специально предназначен для использования в системах дренажа и фильтрации. Геотекстиль TYPAR изготовлен из 100%-ного полипропилена, имеет плотность 90 г/м². Он обладает высокой прочность и отличной водопроницаемостью, устойчив к ультрафиолету, химическим соединениям, не гниет, не разлагается, препятствует прорастанию корней. Бухты дренажных труб NASHORN упакованы лентой белого цвета с надписью NASHORN. Остерегайтесь подделок!!!
Технические характеристики МАТЕРИАЛ: ТУ: ПЕРФОРАЦИЯ: ГЕОТЕКСТИЛЬ: ТЕМПЕРАТУРА ЭКСПЛУАТАЦИИ: ЦВЕТ: КЛАСС ЖЁСТКОСТИ (кольцевая жёсткость): Глубина залегания Температура монтажа полиэтилен 2248 -002 -90127158 -2011 360 градусов TYPAR, SF-27 от – 40°С до + 90°С чёрный SN 4, и SN 6 4 м и 6 м (в зависимости от кольцевой жесткости) от – 25°С до +90°С.

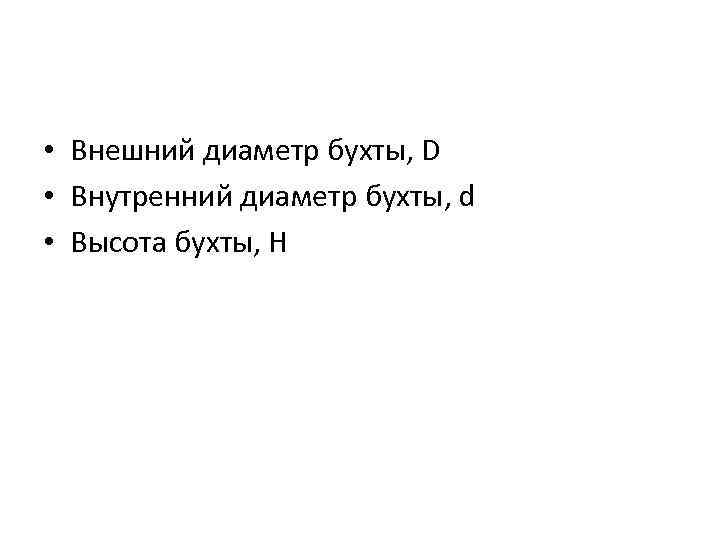

• Внешний диаметр бухты, D • Внутренний диаметр бухты, d • Высота бухты, H
