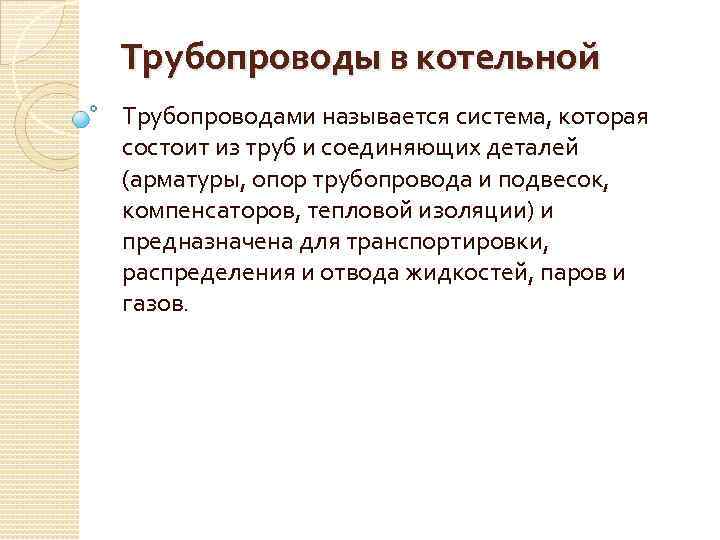

Трубопроводы в котельной Трубопроводами называется система, которая состоит из труб и соединяющих деталей (арматуры, Трубопроводы в котельной Трубопроводами называется система, которая состоит из труб и соединяющих деталей (арматуры, опор трубопровода и подвесок, компенсаторов, тепловой изоляции) и предназначена для транспортировки, распределения и отвода жидкостей, паров и газов.

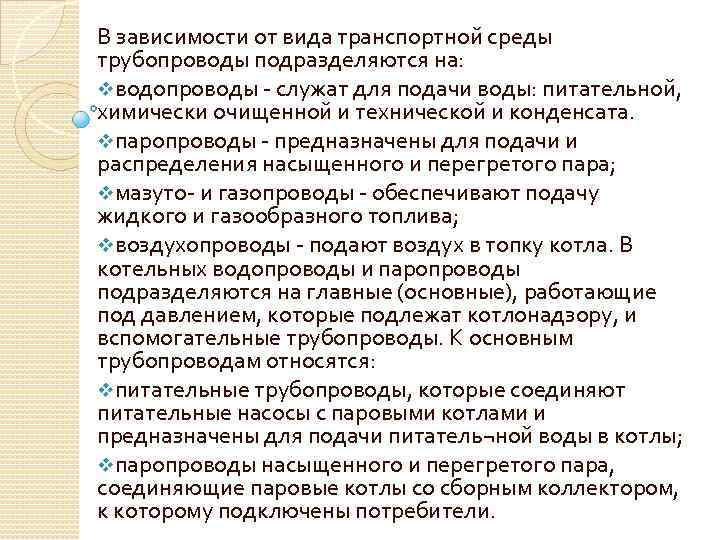

В зависимости от вида транспортной среды трубопроводы подразделяются на: vводопроводы - служат для подачи В зависимости от вида транспортной среды трубопроводы подразделяются на: vводопроводы - служат для подачи воды: питательной, химически очищенной и технической и конденсата. vпаропроводы - предназначены для подачи и распределения насыщенного и перегретого пара; vмазуто- и газопроводы - обеспечивают подачу жидкого и газообразного топлива; vвоздухопроводы - подают воздух в топку котла. В котельных водопроводы и паропроводы подразделяются на главные (основные), работающие под давлением, которые подлежат котлонадзору, и вспомогательные трубопроводы. К основным трубопроводам относятся: vпитательные трубопроводы, которые соединяют питательные насосы с паровыми котлами и предназначены для подачи питатель¬ной воды в котлы; vпаропроводы насыщенного и перегретого пара, соединяющие паровые котлы со сборным коллектором, к которому подключены потребители.

К вспомогательным трубопроводам относятся служебные трубопроводы (обдувочные, подающие пар на форсунки, и выхлопные), а К вспомогательным трубопроводам относятся служебные трубопроводы (обдувочные, подающие пар на форсунки, и выхлопные), а также трубопроводы продувочные, спускные и дренажные. Трубопроводы, которые транспортируют пар с давлением выше 0, 7 кгс/см 2 и горячую воду с температурой выше 115 °С, изготовляются, монтируются и Эксплуатируются по «Правилам устройства и безопасной эксплуатации трубопроводов пара и горячей воды» . Согласно Правилам, все трубопроводы подразделяются на четыре категории: 1 категория - относится к высоким параметрам; II категория - пар Р = 39 кгс/см 2; t. M = 350 -470 °С; горячая вода из tв> 120 °С; III категория – пар Р = 22 кгс/см 2 и tne = 250 -350 °С; горячая вода и насыщенный пар Р = 16— 39 кгс/см 2 и t = 115 °С; IV категория - пар и горячая вода Р= 1 -16 кгс/см 2 и t = 120— 250 °С.

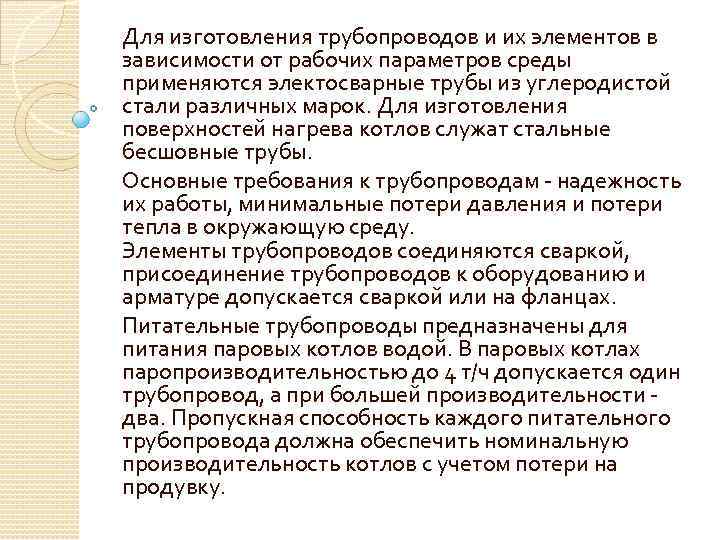

Для изготовления трубопроводов и их элементов в зависимости от рабочих параметров среды применяются электосварные Для изготовления трубопроводов и их элементов в зависимости от рабочих параметров среды применяются электосварные трубы из углеродистой стали различных марок. Для изготовления поверхностей нагрева котлов служат стальные бесшовные трубы. Основные требования к трубопроводам - надежность их работы, минимальные потери давления и потери тепла в окружающую среду. Элементы трубопроводов соединяются сваркой, присоединение трубопроводов к оборудованию и арматуре допускается сваркой или на фланцах. Питательные трубопроводы предназначены для питания паровых котлов водой. В паровых котлах паропроизводительностью до 4 т/ч допускается один трубопровод, а при большей производительности два. Пропускная способность каждого питательного трубопровода должна обеспечить номинальную производительность котлов с учетом потери на продувку.

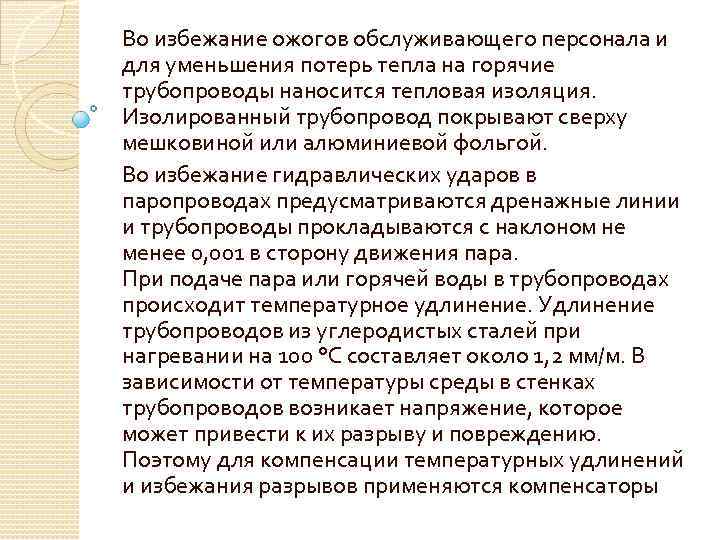

Во избежание ожогов обслуживающего персонала и для уменьшения потерь тепла на горячие трубопроводы наносится Во избежание ожогов обслуживающего персонала и для уменьшения потерь тепла на горячие трубопроводы наносится тепловая изоляция. Изолированный трубопровод покрывают сверху мешковиной или алюминиевой фольгой. Во избежание гидравлических ударов в паропроводах предусматриваются дренажные линии и трубопроводы прокладываются с наклоном не менее 0, 001 в сторону движения пара. При подаче пара или горячей воды в трубопроводах происходит температурное удлинение. Удлинение трубопроводов из углеродистых сталей при нагревании на 100 °С составляет около 1, 2 мм/м. В зависимости от температуры среды в стенках трубопроводов возникает напряжение, которое может привести к их разрыву и повреждению. Поэтому для компенсации температурных удлинений и избежания разрывов применяются компенсаторы

Рис. 55. Компенсаторы, обеспечивающие удлинения трубопроводов: а - сальник (для низкого давления); б - Рис. 55. Компенсаторы, обеспечивающие удлинения трубопроводов: а - сальник (для низкого давления); б - линзовые (для низкого давления); в - П-образные (на любое давление).

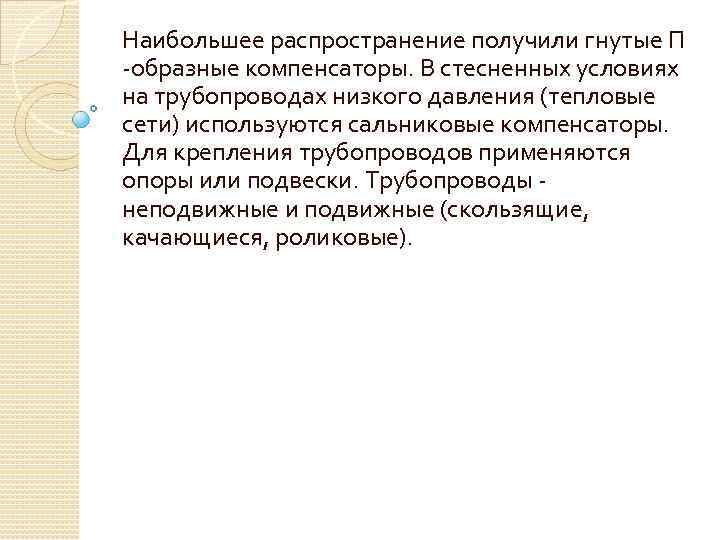

Наибольшее распространение получили гнутые П -образные компенсаторы. В стесненных условиях на трубопроводах низкого давления Наибольшее распространение получили гнутые П -образные компенсаторы. В стесненных условиях на трубопроводах низкого давления (тепловые сети) используются сальниковые компенсаторы. Для крепления трубопроводов применяются опоры или подвески. Трубопроводы неподвижные и подвижные (скользящие, качающиеся, роликовые).

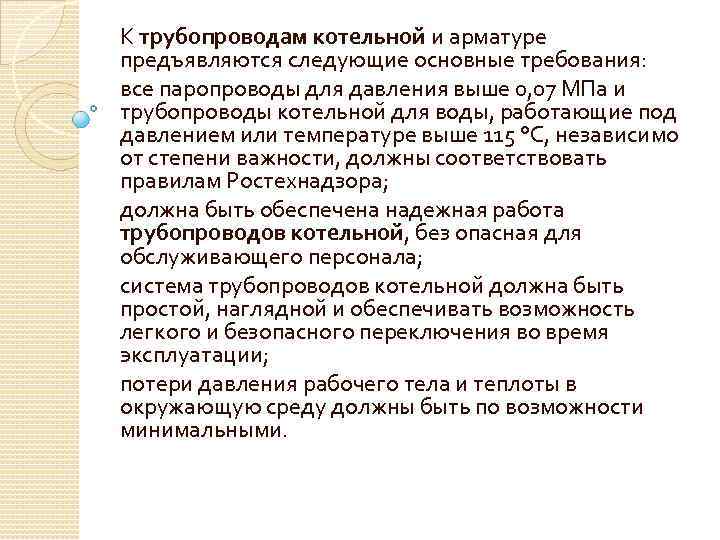

К трубопроводам котельной и арматуре предъявляются следующие основные требования: все паропроводы для давления выше К трубопроводам котельной и арматуре предъявляются следующие основные требования: все паропроводы для давления выше 0, 07 МПа и трубопроводы котельной для воды, работающие под давлением или температуре выше 115 °С, независимо от степени важности, должны соответствовать правилам Ростехнадзора; должна быть обеспечена надежная работа трубопроводов котельной, без опасная для обслуживающего персонала; система трубопроводов котельной должна быть простой, наглядной и обеспечивать возможность легкого и безопасного переключения во время эксплуатации; потери давления рабочего тела и теплоты в окружающую среду должны быть по возможности минимальными.
