ТРУБОПРОВІДНИЙ ТРАНСПОРТ

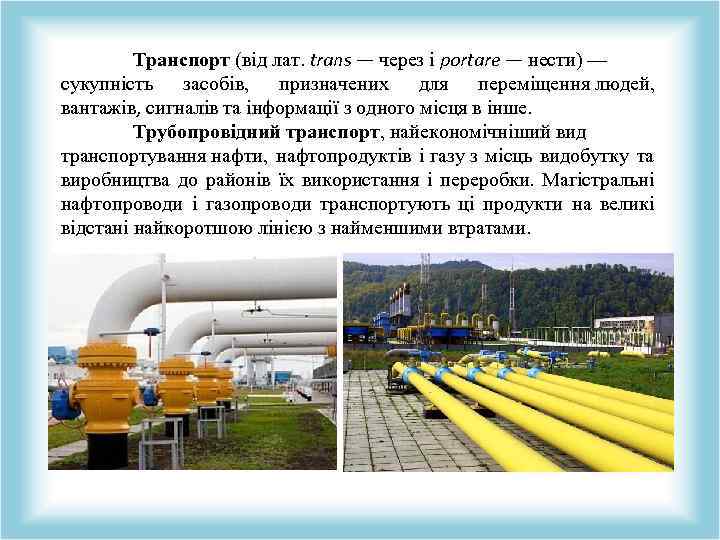

Транспорт (від лат. trans — через і portare — нести) — сукупність засобів, призначених для переміщення людей, вантажів, сигналів та інформації з одного місця в інше. Трубопровідний транспорт, найекономічніший вид транспортування нафти, нафтопродуктів і газу з місць видобутку та виробництва до районів їх використання і переробки. Магістральні нафтопроводи і газопроводи транспортують ці продукти на великі відстані найкоротшою лінією з найменшими втратами.

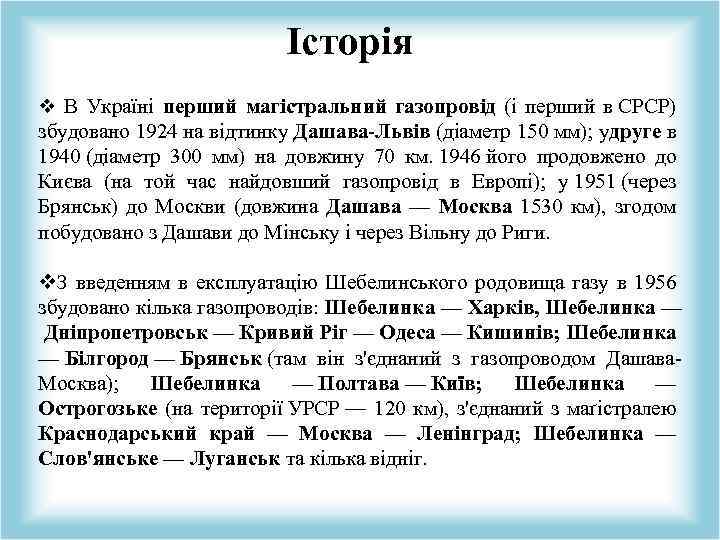

Історія v В Україні перший магістральний газопровід (і перший в СРСР) збудовано 1924 на відтинку Дашава-Львів (діаметр 150 мм); удруге в 1940 (діаметр 300 мм) на довжину 70 км. 1946 його продовжено до Києва (на той час найдовший газопровід в Европі); у 1951 (через Брянськ) до Москви (довжина Дашава — Москва 1530 км), згодом побудовано з Дашави до Мінську і через Вільну до Риги. v. З введенням в експлуатацію Шебелинського родовища газу в 1956 збудовано кілька газопроводів: Шебелинка — Харків, Шебелинка — Дніпропетровськ — Кривий Ріг — Одеса — Кишинів; Шебелинка — Білгород — Брянськ (там він з'єднаний з газопроводом Дашава. Москва); Шебелинка — Полтава — Київ; Шебелинка — Острогозьке (на території УРСР — 120 км), з'єднаний з маґістралею Краснодарський край — Москва — Ленінград; Шебелинка — Слов'янське — Луганськ та кілька відніг.

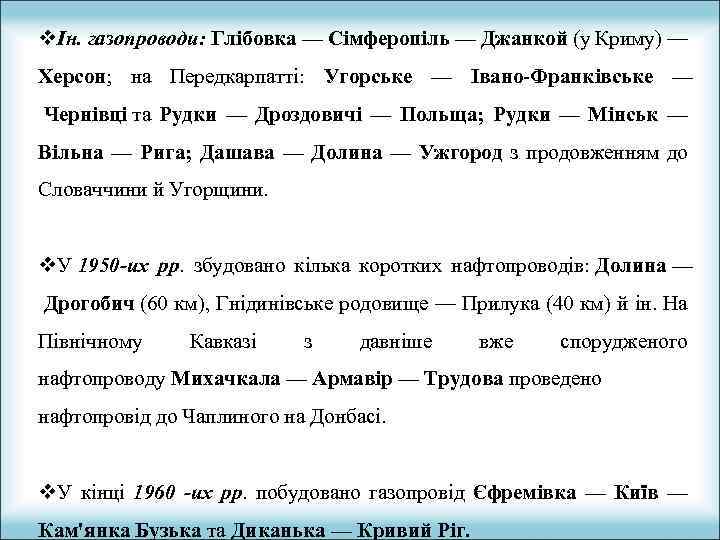

vІн. газопроводи: Глібовка — Сімферопіль — Джанкой (у Криму) — Херсон; на Передкарпатті: Угорське — Івано-Франківське — Чернівці та Рудки — Дроздовичі — Польща; Рудки — Мінськ — Вільна — Рига; Дашава — Долина — Ужгород з продовженням до Словаччини й Угорщини. v. У 1950 -их pp. збудовано кілька коротких нафтопроводів: Долина — Дрогобич (60 км), Гнідинівське родовище — Прилука (40 км) й ін. На Північному Кавказі з давніше вже спорудженого нафтопроводу Михачкала — Армавір — Трудова проведено нафтопровід до Чаплиного на Донбасі. v. У кінці 1960 -их pp. побудовано газопровід Єфремівка — Київ — Кам'янка Бузька та Диканька — Кривий Ріг.

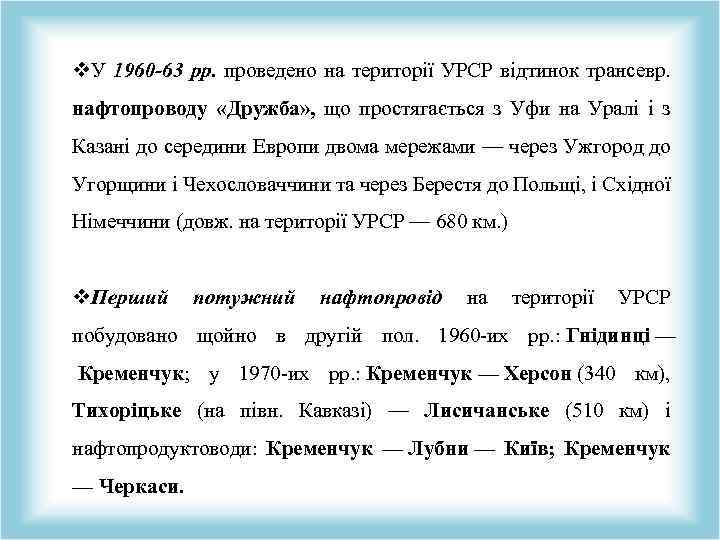

v. У 1960 -63 рр. проведено на території УРСР відтинок трансевр. нафтопроводу «Дружба» , що простягається з Уфи на Уралі і з Казані до середини Европи двома мережами — через Ужгород до Угорщини і Чехословаччини та через Берестя до Польщі, і Східної Німеччини (довж. на території УРСР — 680 км. ) v. Перший потужний нафтопровід на території УРСР побудовано щойно в другій пол. 1960 -их pp. : Гнідинці — Кременчук; у 1970 -их pp. : Кременчук — Херсон (340 км), Тихоріцьке (на півн. Кавказі) — Лисичанське (510 км) і нафтопродуктоводи: Кременчук — Лубни — Київ; Кременчук — Черкаси.

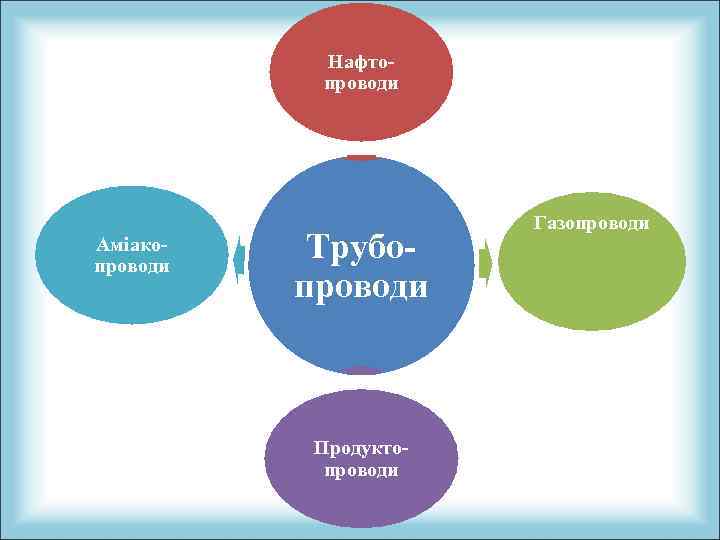

Нафтопроводи Аміакопроводи Трубопроводи Продуктопроводи Газопроводи

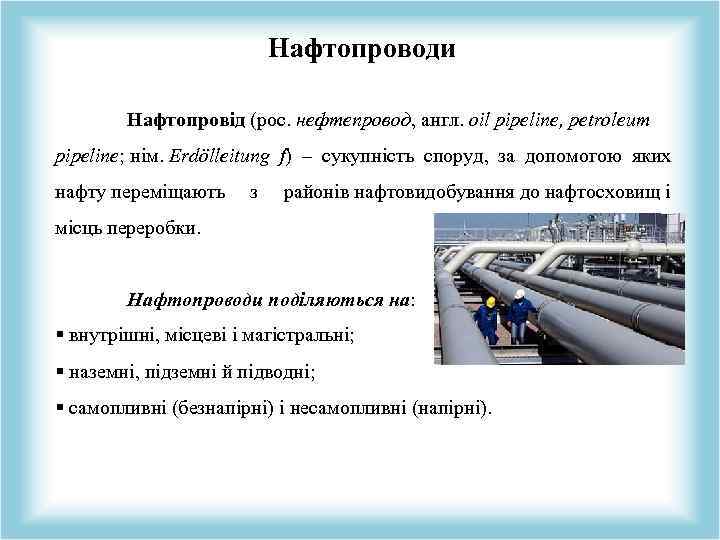

Нафтопроводи Нафтопровід (рос. нефтепровод, англ. oil pipeline, petroleum pipeline; нім. Erdölleitung f) – сукупність споруд, за допомогою яких нафту переміщають з районів нафтовидобування до нафтосховищ і місць переробки. Нафтопроводи поділяються на: § внутрішні, місцеві і магістральні; § наземні, підземні й підводні; § самопливні (безнапірні) і несамопливні (напірні).

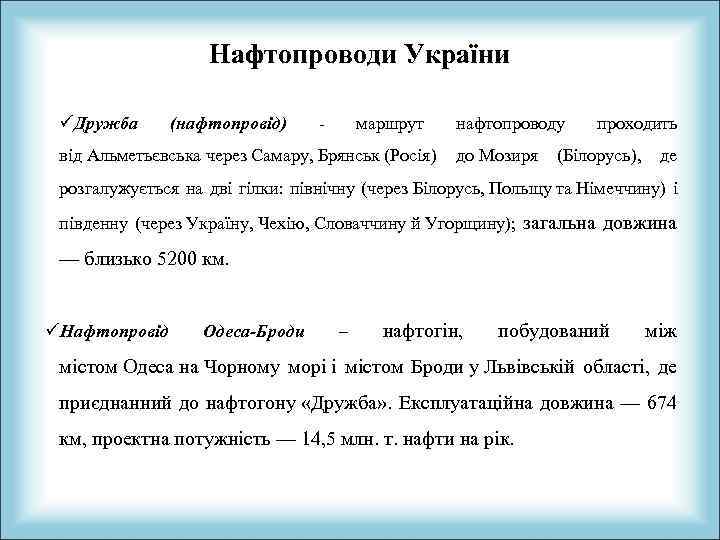

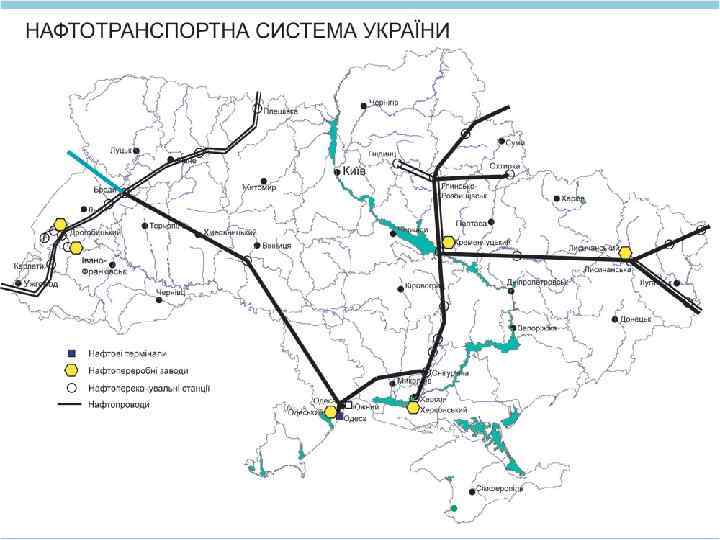

Нафтопроводи України üДружба (нафтопровід) - маршрут нафтопроводу проходить від Альметьєвська через Самару, Брянськ (Росія) до Мозиря (Білорусь), де розгалужується на дві гілки: північну (через Білорусь, Польщу та Німеччину) і південну (через Україну, Чехію, Словаччину й Угорщину); загальна довжина — близько 5200 км. üНафтопровід Одеса-Броди – нафтогін, побудований між містом Одеса на Чорному морі і містом Броди у Львівській області, де приєднанний до нафтогону «Дружба» . Експлуатаційна довжина — 674 км, проектна потужність — 14, 5 млн. т. нафти на рік.

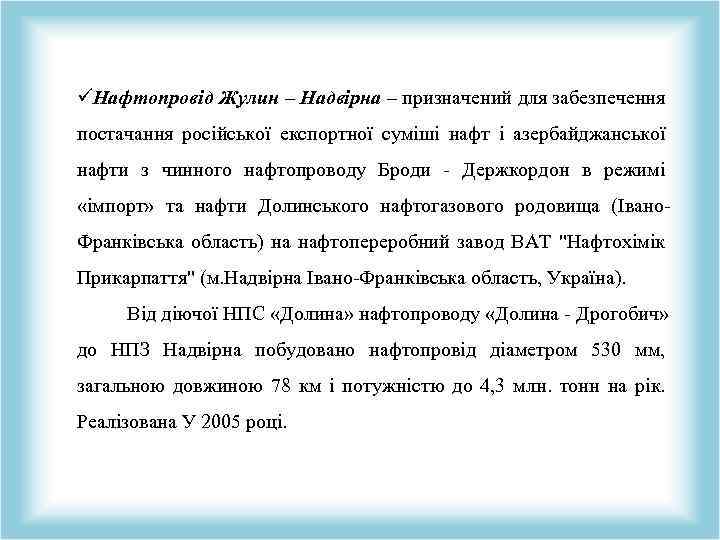

üНафтопровід Жулин – Надвірна – призначений для забезпечення постачання російської експортної суміші нафт і азербайджанської нафти з чинного нафтопроводу Броди - Держкордон в режимі «імпорт» та нафти Долинського нафтогазового родовища (Івано. Франківська область) на нафтопереробний завод ВАТ "Нафтохімік Прикарпаття" (м. Надвірна Івано-Франківська область, Україна). Від діючої НПС «Долина» нафтопроводу «Долина - Дрогобич» до НПЗ Надвірна побудовано нафтопровід діаметром 530 мм, загальною довжиною 78 км і потужністю до 4, 3 млн. тонн на рік. Реалізована У 2005 році.

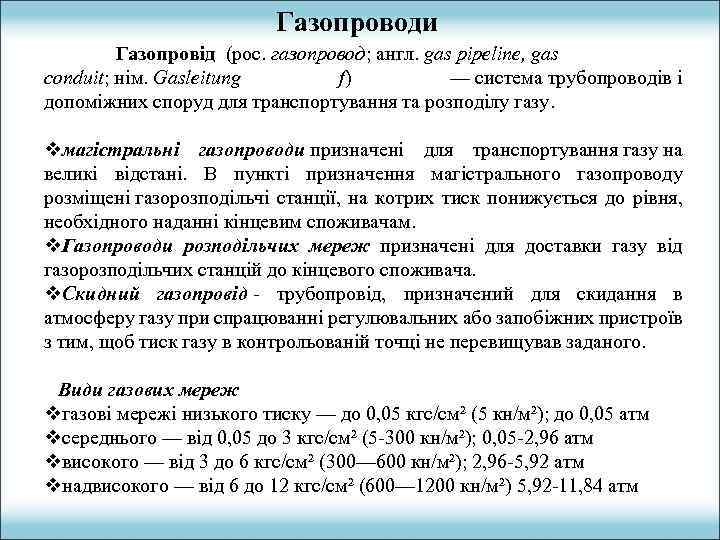

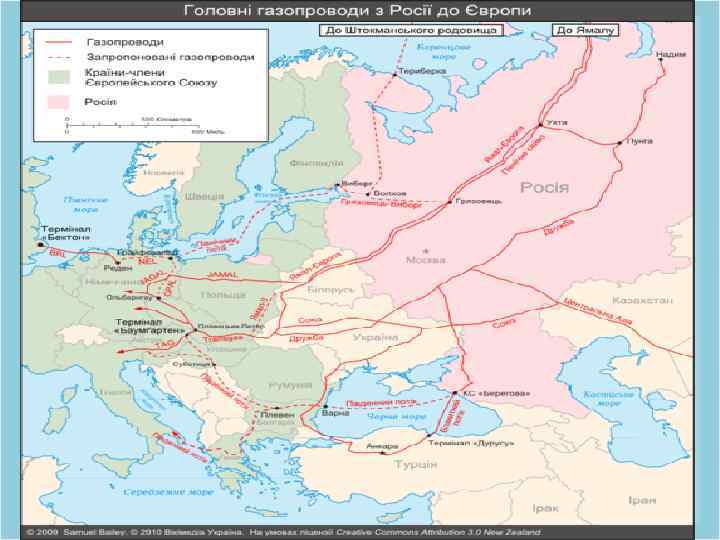

Газопроводи Газопровід (рос. газопровод; англ. gas pipeline, gas conduit; нім. Gasleitung f) — система трубопроводів і допоміжних споруд для транспортування та розподілу газу. vмагістральні газопроводи призначені для транспортування газу на великі відстані. В пункті призначення магістрального газопроводу розміщені газорозподільчі станції, на котрих тиск понижується до рівня, необхідного наданні кінцевим споживачам. v. Газопроводи розподільчих мереж призначені для доставки газу від газорозподільчих станцій до кінцевого споживача. v. Скидний газопровід - трубопровід, призначений для скидання в атмосферу газу при спрацюванні регулювальних або запобіжних пристроїв з тим, щоб тиск газу в контрольованій точці не перевищував заданого. Види газових мереж vгазові мережі низького тиску — до 0, 05 кгс/см² (5 кн/м²); до 0, 05 атм vсереднього — від 0, 05 до 3 кгс/см² (5 -300 кн/м²); 0, 05 -2, 96 атм vвисокого — від 3 до 6 кгс/см² (300— 600 кн/м²); 2, 96 -5, 92 атм vнадвисокого — від 6 до 12 кгс/см² (600— 1200 кн/м²) 5, 92 -11, 84 атм

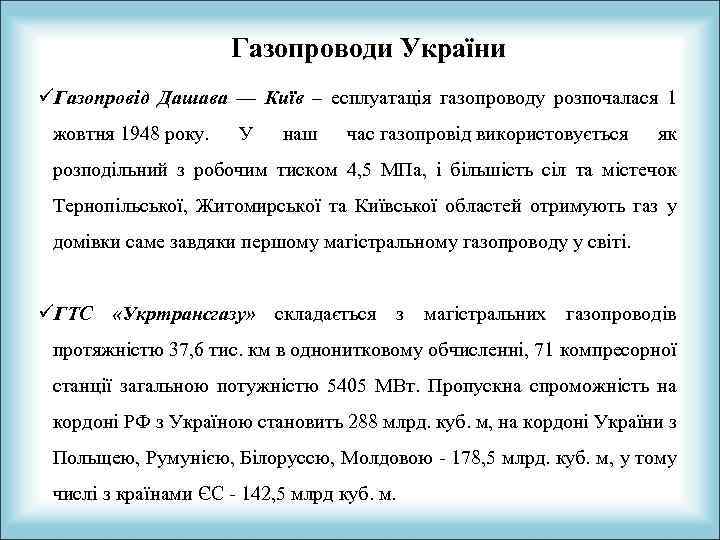

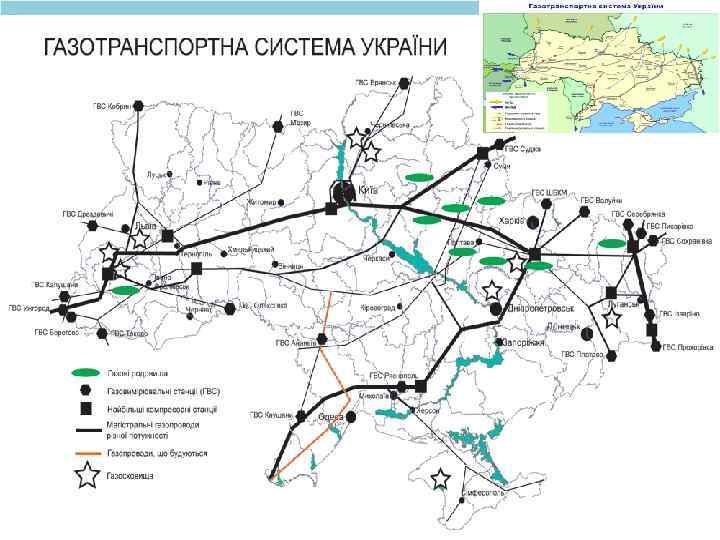

Газопроводи України üГазопровід Дашава — Київ – есплуатація газопроводу розпочалася 1 жовтня 1948 року. У наш час газопровід використовується як розподільний з робочим тиском 4, 5 МПа, і більшість сіл та містечок Тернопільської, Житомирської та Київської областей отримують газ у домівки саме завдяки першому магістральному газопроводу у світі. üГТС «Укртрансгазу» складається з магістральних газопроводів протяжністю 37, 6 тис. км в однонитковому обчисленні, 71 компресорної станції загальною потужністю 5405 МВт. Пропускна спроможність на кордоні РФ з Україною становить 288 млрд. куб. м, на кордоні України з Польщею, Румунією, Білоруссю, Молдовою - 178, 5 млрд. куб. м, у тому числі з країнами ЄС - 142, 5 млрд куб. м.
üЗагальна протяжність газопроводів України складає 283, 2 тис. км. üПриродний газ надходить на Україну 22 магістральними газопроводами ( «Союз» , «Прогрес» , «Уренгой - Помари Ужгород» та ін), а виходить за межі України - по 15. Протяжність газопроводів - 37, 1 тис. км, у тому числі 14 тис. км - трубопроводи найбільшого діаметру (1020 -1420 мм).

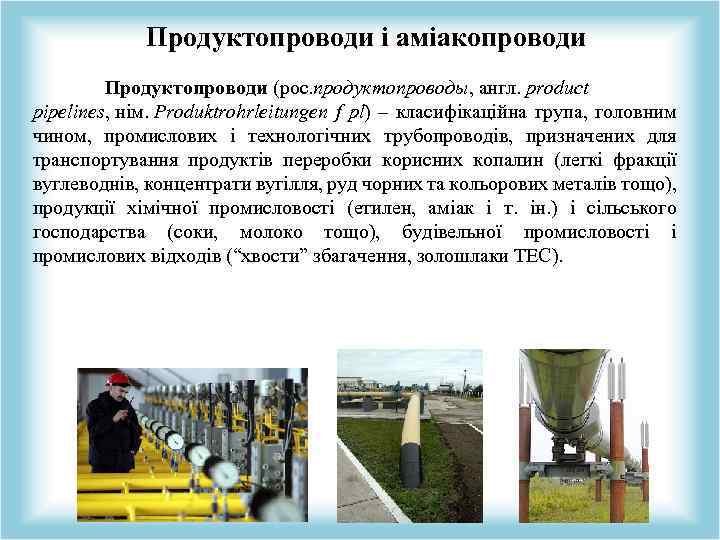

Продуктопроводи і аміакопроводи Продуктопроводи (рос. продуктопроводы, англ. product pipelines, нім. Produktrohrleitungen f pl) – класифікаційна група, головним чином, промислових і технологічних трубопроводів, призначених для транспортування продуктів переробки корисних копалин (легкі фракції вуглеводнів, концентрати вугілля, руд чорних та кольорових металів тощо), продукції хімічної промисловості (етилен, аміак і т. ін. ) і сільського господарства (соки, молоко тощо), будівельної промисловості і промислових відходів (“хвости” збагачення, золошлаки ТЕС).
Схема української частини аміакопроводу

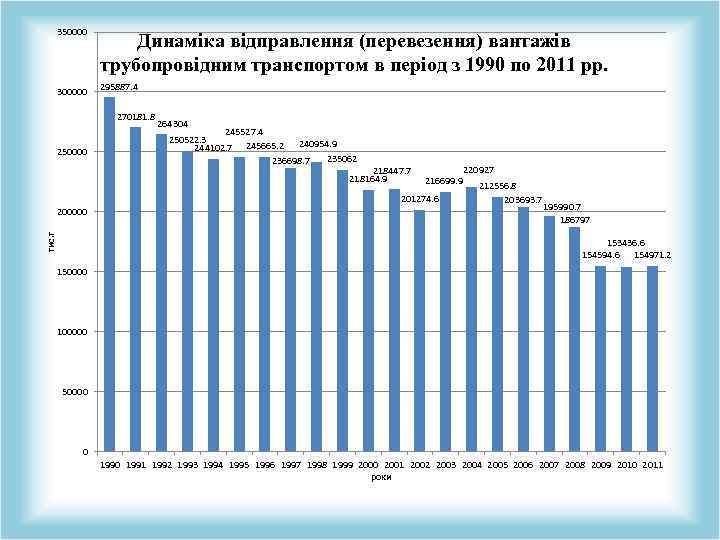

350000 300000 Динаміка відправлення (перевезення) вантажів трубопровідним транспортом в період з 1990 по 2011 рр. 295887. 4 270181. 8 250000 264304 245527. 4 250522. 3 244102. 7 245665. 2 240954. 9 235062 236698. 7 218447. 7 218164. 9 216699. 9 201274. 6 тис. т 200000 220927 212556. 8 203693. 7 195990. 7 186797 153436. 6 154594. 6 154971. 2 150000 100000 50000 0 1991 1992 1993 1994 1995 1996 1997 1998 1999 2000 2001 2002 2003 2004 2005 2006 2007 2008 2009 2010 2011 роки
ДЯКУЮ ЗА УВАГУ!

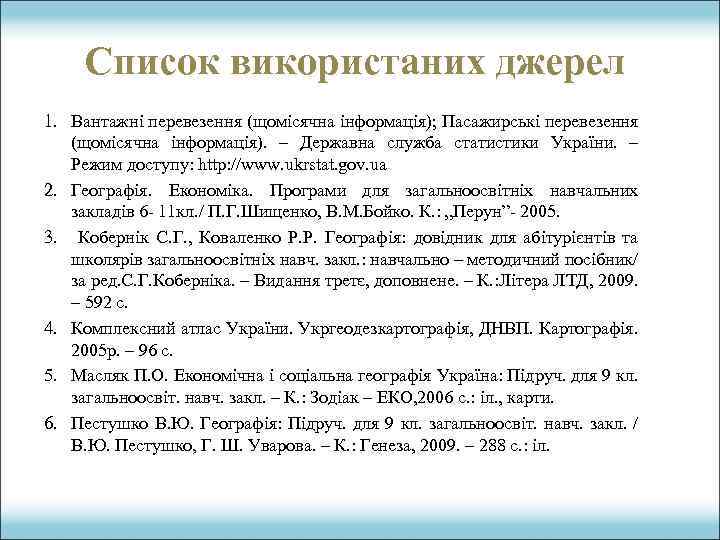

Список використаних джерел 1. Вантажні перевезення (щомісячна інформація); Пасажирські перевезення (щомісячна інформація). – Державна служба статистики України. – Режим доступу: http: //www. ukrstat. gov. ua 2. Географія. Економіка. Програми для загальноосвітніх навчальних закладів 6 - 11 кл. / П. Г. Шищенко, В. М. Бойко. К. : „Перун”- 2005. 3. Кобернік С. Г. , Коваленко Р. Р. Географія: довідник для абітурієнтів та школярів загальноосвітніх навч. закл. : навчально – методичний посібник/ за ред. С. Г. Коберніка. – Видання третє, доповнене. – К. : Літера ЛТД, 2009. – 592 с. 4. Комплексний атлас України. Укргеодезкартографія, ДНВП. Картографія. 2005 р. – 96 с. 5. Масляк П. О. Економічна і соціальна географія Україна: Підруч. для 9 кл. загальноосвіт. навч. закл. – К. : Зодіак – ЕКО, 2006 с. : іл. , карти. 6. Пестушко В. Ю. Географія: Підруч. для 9 кл. загальноосвіт. навч. закл. / В. Ю. Пестушко, Г. Ш. Уварова. – К. : Генеза, 2009. – 288 с. : іл.
