TRIBOCHEMIA Warsztaty Tribologiczne Radom, 29 -05 -2008 Metody i urządzenia do badań tribochemicznych Dr inż. Witold PIEKOSZEWSKI
TRIBOCHEMIA Warsztaty Tribologiczne Radom, 29 -05 -2008 Aparatura do badań tribochemicznych Ø Tester T-02 u Ø Tester T-03 Ø Tester T-05 Ø Tester T-09 Ø Tester T-11 Ø Tester T-12 u Tester T-23 Ø Tester T-15 Ø Mikroskop skaningowy SEM Ø Mikroanalizator EDX Ø Mikroanalizator GD-OES FTIR Ø Mikroskop sił atomowych AFM

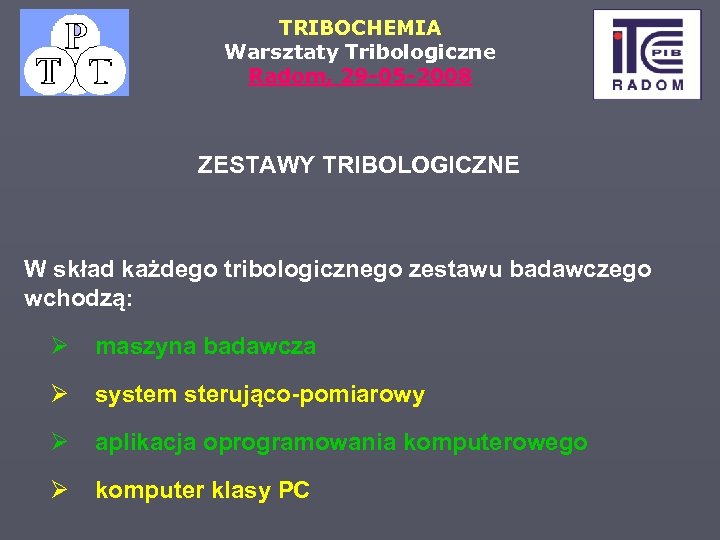

TRIBOCHEMIA Warsztaty Tribologiczne Radom, 29 -05 -2008 ZESTAWY TRIBOLOGICZNE W skład każdego tribologicznego zestawu badawczego wchodzą: Ø maszyna badawcza Ø system sterująco-pomiarowy Ø aplikacja oprogramowania komputerowego Ø komputer klasy PC
TRIBOCHEMIA Warsztaty Tribologiczne Radom, 29 -05 -2008 Tester STEROWANIE Lab. VIEW Cat. MAN MGCplus POMIARY Ø siła tarcia Ø obciążenie Ø amplituda drgań Ø temperatura SEKWENCJE CIĄGÓW POLECEŃ Sider 8 POMIARY / STEROWANIE RS/LPT/Ethernet

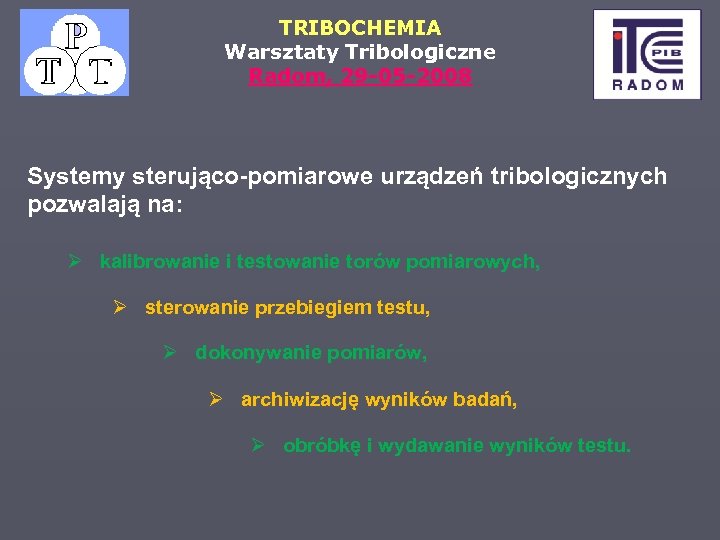

TRIBOCHEMIA Warsztaty Tribologiczne Radom, 29 -05 -2008 Systemy sterująco-pomiarowe urządzeń tribologicznych pozwalają na: Ø kalibrowanie i testowanie torów pomiarowych, Ø sterowanie przebiegiem testu, Ø dokonywanie pomiarów, Ø archiwizację wyników badań, Ø obróbkę i wydawanie wyników testu.
TRIBOCHEMIA Warsztaty Tribologiczne Radom, 29 -05 -2008 Aparat czterokulowy T-02 U PN-76/C-04147, ASTM D 2783, ASTM D 2596, ASTM D 4172, ASTM D 2266, IP 239, GOST 9490, DIN 51350, Fiat 50500.
TRIBOCHEMIA Warsztaty Tribologiczne Radom, 29 -05 -2008 Aparat czterokulowy T-02 U – Metody badań

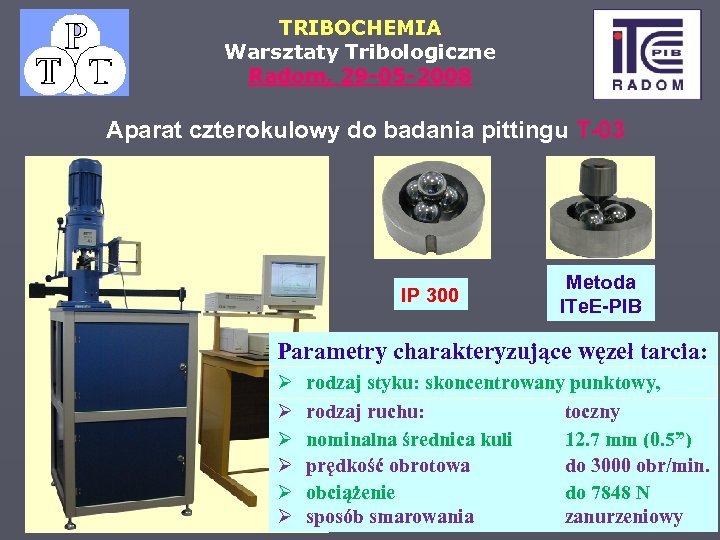

TRIBOCHEMIA Warsztaty Tribologiczne Radom, 29 -05 -2008 Aparat czterokulowy do badania pittingu T-03 IP 300 Metoda ITe. E-PIB Parametry charakteryzujące węzeł tarcia: Ø Ø Ø rodzaj styku: skoncentrowany punktowy, rodzaj ruchu: toczny nominalna średnica kuli 12. 7 mm (0. 5”) prędkość obrotowa do 3000 obr/min. obciążenie do 7848 N sposób smarowania zanurzeniowy

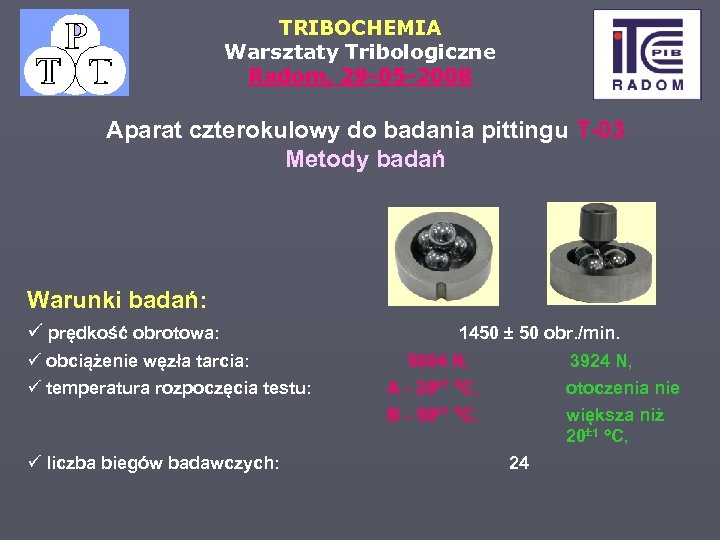

TRIBOCHEMIA Warsztaty Tribologiczne Radom, 29 -05 -2008 Aparat czterokulowy do badania pittingu T-03 Metody badań Warunki badań: ü prędkość obrotowa: ü obciążenie węzła tarcia: ü temperatura rozpoczęcia testu: ü liczba biegów badawczych: 1450 ± 50 obr. /min. 5884 N, 3924 N, A - 20 1 C, B - 50 1 C, 24 otoczenia nie większa niż 20 1 C,

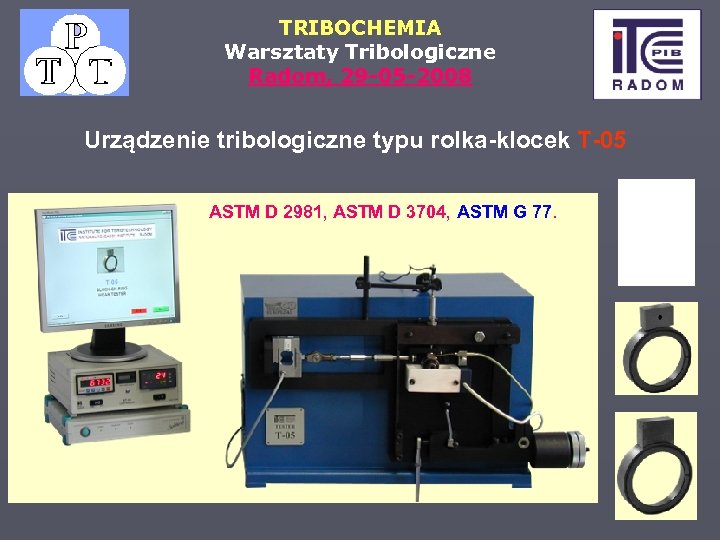

TRIBOCHEMIA Warsztaty Tribologiczne Radom, 29 -05 -2008 Urządzenie tribologiczne typu rolka-klocek T-05 ASTM D 2981, ASTM D 3704, ASTM G 77.

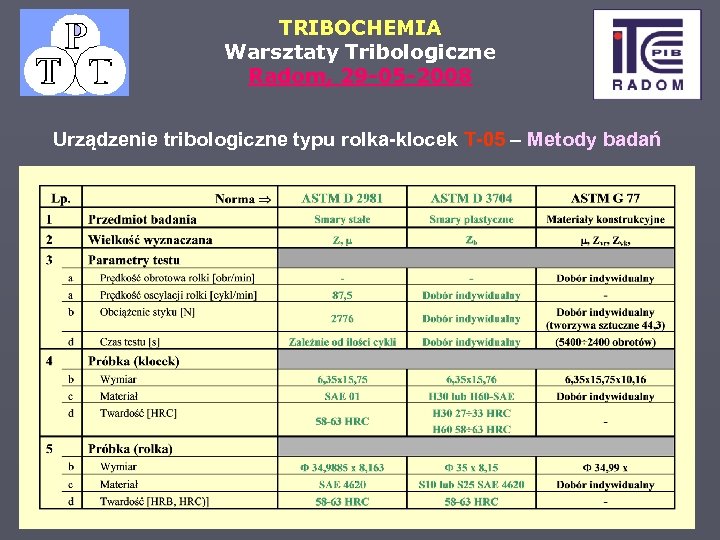

TRIBOCHEMIA Warsztaty Tribologiczne Radom, 29 -05 -2008 Urządzenie tribologiczne typu rolka-klocek T-05 – Metody badań

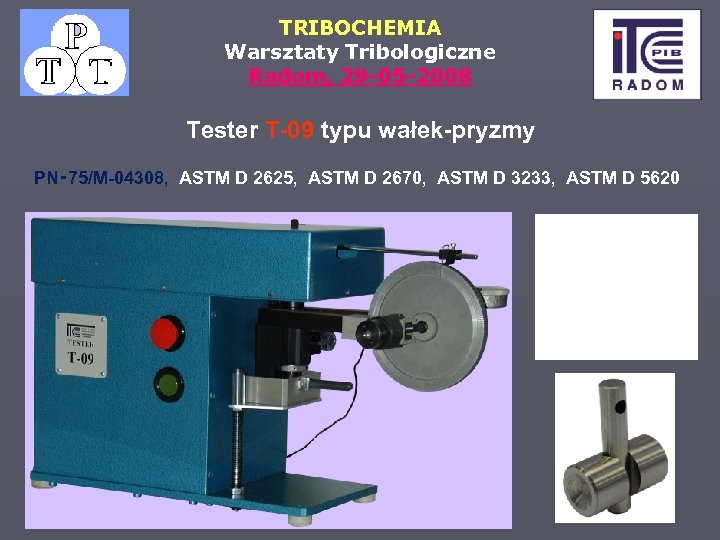

TRIBOCHEMIA Warsztaty Tribologiczne Radom, 29 -05 -2008 Tester T-09 typu wałek-pryzmy PN‑ 75/M-04308, ASTM D 2625, ASTM D 2670, ASTM D 3233, ASTM D 5620

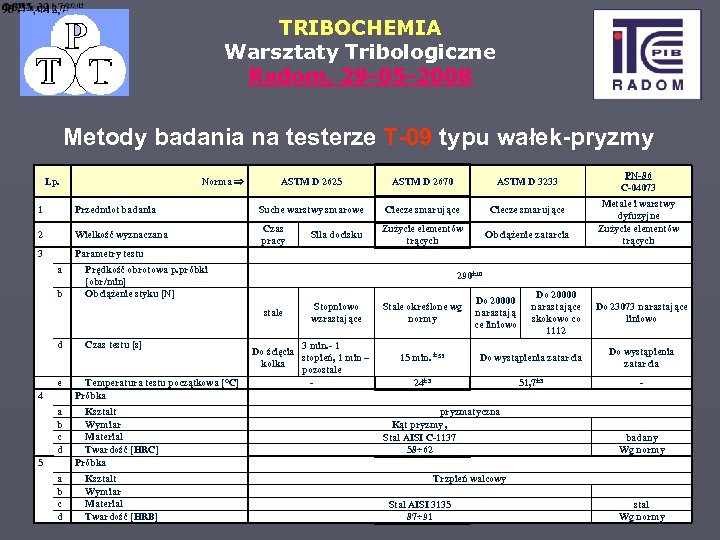

TRIBOCHEMIA Warsztaty Tribologiczne Radom, 29 -05 -2008 Metody badania na testerze T-09 typu wałek-pryzmy Norma Lp. ASTM D 2625 ASTM D 2670 ASTM D 3233 Ciecze smarujące Zużycie elementów trących Obciążenie zatarcia 1 Przedmiot badania Suche warstwy smarowe 2 Wielkość wyznaczana Czas pracy 3 PN-86 C-04073 Metale i warstwy dyfuzyjne Zużycie elementów trących Parametry testu a b Prędkość obrotowa p. próbki [obr/min] Obciążenie styku [N] 290 10 stałe d Czas testu [s] e Temperatura testu początkowa [°C] Próbka a b c d Kształt Wymiar Materiał Twardość [HRB] 4 5 Siła docisku Stopniowo wzrastające 3 min. - 1 Do ścięcia stopień, 1 min – kołka pozostałe - Stałe określone wg normy Do 20000 narastają ce liniowo Do 20000 narastające skokowo co 1112 Do 23073 narastające liniowo 15 min. 5 s Do wystąpienia zatarcia 24 3 51, 7 3 - pryzmatyczna Kąt pryzmy , Stal AISI C-1137 58÷ 62 badany Wg normy Trzpień walcowy Stal AISI 3135 87÷ 91 stal Wg normy

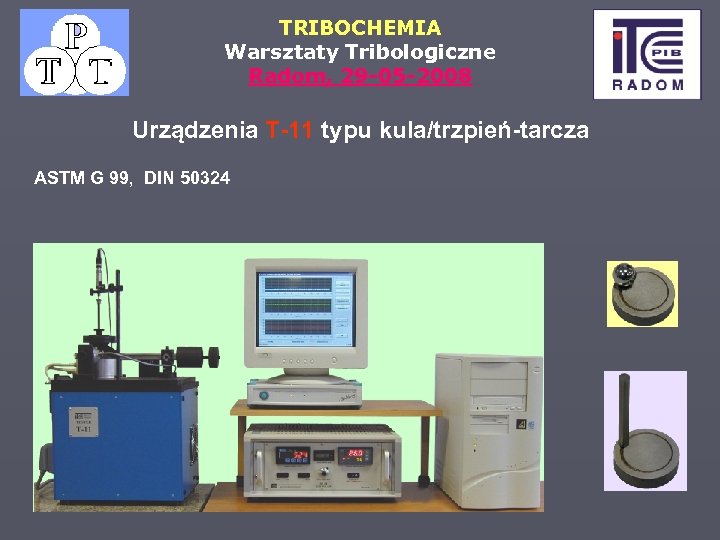

TRIBOCHEMIA Warsztaty Tribologiczne Radom, 29 -05 -2008 Urządzenia T-11 typu kula/trzpień-tarcza ASTM G 99, DIN 50324

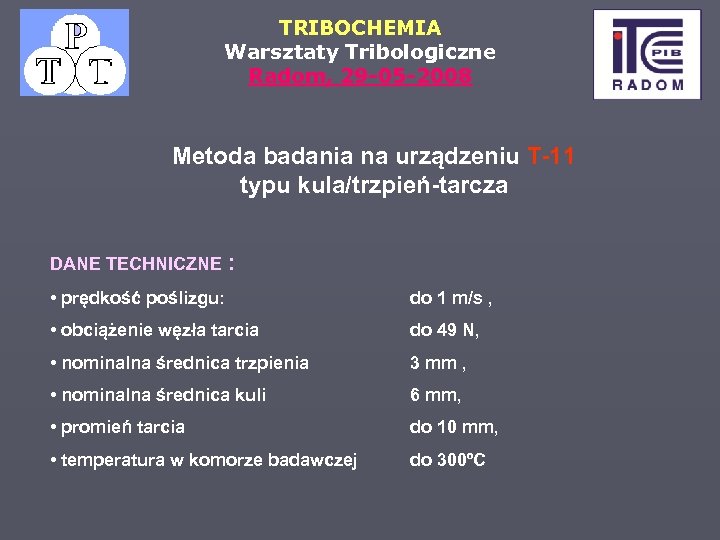

TRIBOCHEMIA Warsztaty Tribologiczne Radom, 29 -05 -2008 Metoda badania na urządzeniu T-11 typu kula/trzpień-tarcza DANE TECHNICZNE : • prędkość poślizgu: do 1 m/s , • obciążenie węzła tarcia do 49 N, • nominalna średnica trzpienia 3 mm , • nominalna średnica kuli 6 mm, • promień tarcia do 10 mm, • temperatura w komorze badawczej do 300ºC

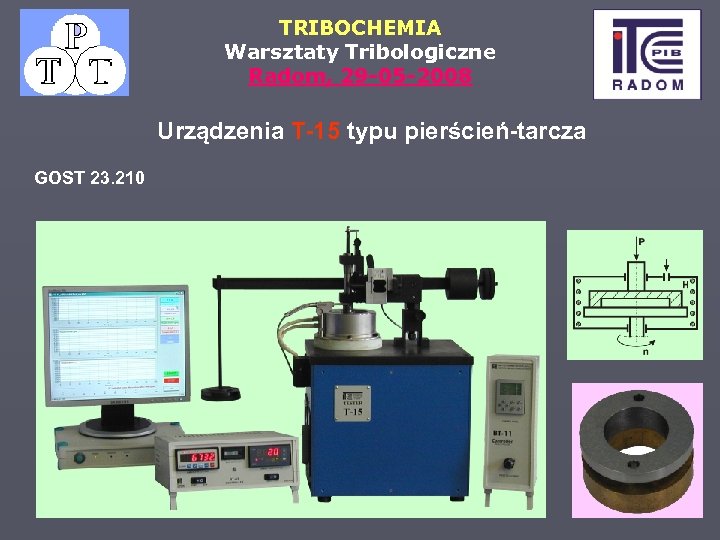

TRIBOCHEMIA Warsztaty Tribologiczne Radom, 29 -05 -2008 Urządzenia T-15 typu pierścień-tarcza GOST 23. 210

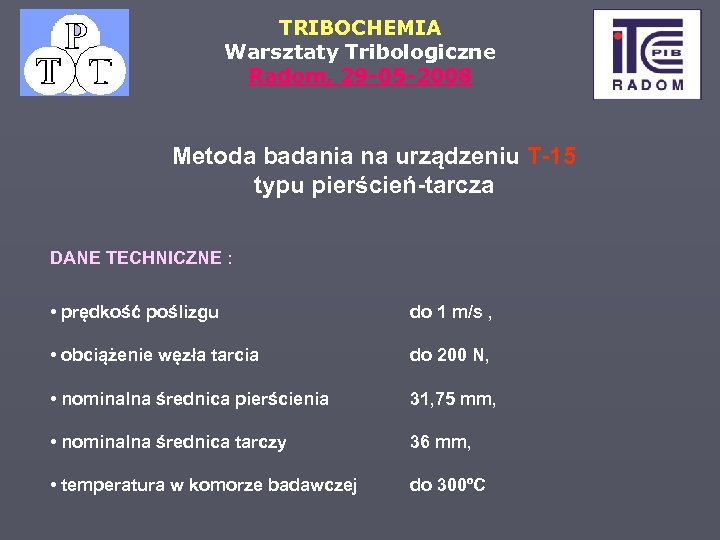

TRIBOCHEMIA Warsztaty Tribologiczne Radom, 29 -05 -2008 Metoda badania na urządzeniu T-15 typu pierścień-tarcza DANE TECHNICZNE : • prędkość poślizgu do 1 m/s , • obciążenie węzła tarcia do 200 N, • nominalna średnica pierścienia 31, 75 mm, • nominalna średnica tarczy 36 mm, • temperatura w komorze badawczej do 300ºC

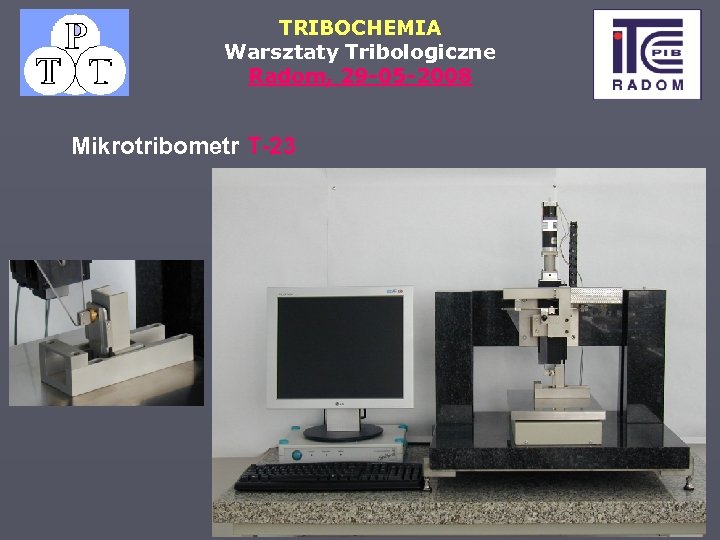

TRIBOCHEMIA Warsztaty Tribologiczne Radom, 29 -05 -2008 Mikrotribometr T-23

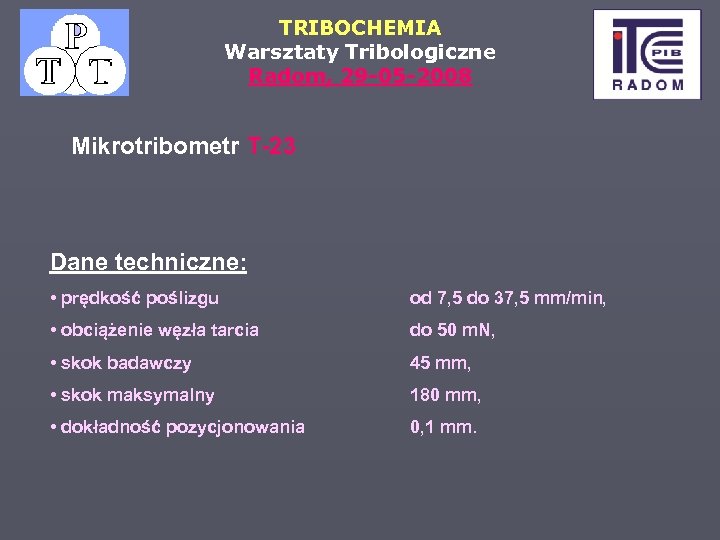

TRIBOCHEMIA Warsztaty Tribologiczne Radom, 29 -05 -2008 Mikrotribometr T-23 Dane techniczne: • prędkość poślizgu od 7, 5 do 37, 5 mm/min, • obciążenie węzła tarcia do 50 m. N, • skok badawczy 45 mm, • skok maksymalny 180 mm, • dokładność pozycjonowania 0, 1 mm.

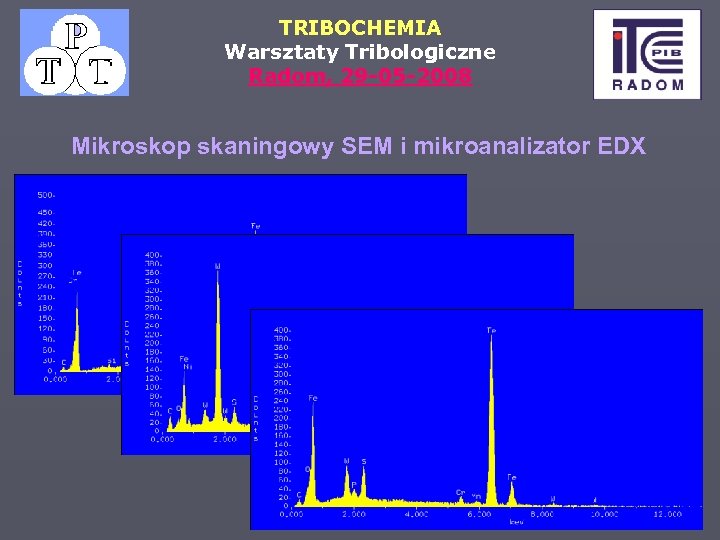

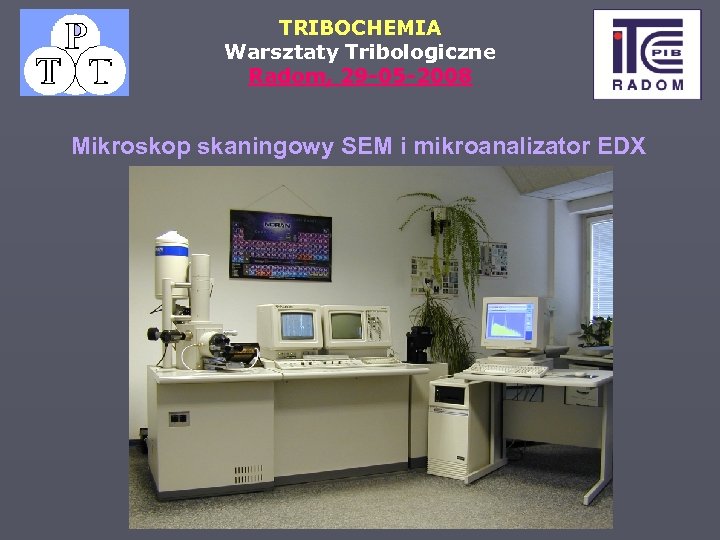

TRIBOCHEMIA Warsztaty Tribologiczne Radom, 29 -05 -2008 Mikroskop skaningowy SEM i mikroanalizator EDX
TRIBOCHEMIA Warsztaty Tribologiczne Radom, 29 -05 -2008 Mikroskop skaningowy SEM i mikroanalizator EDX

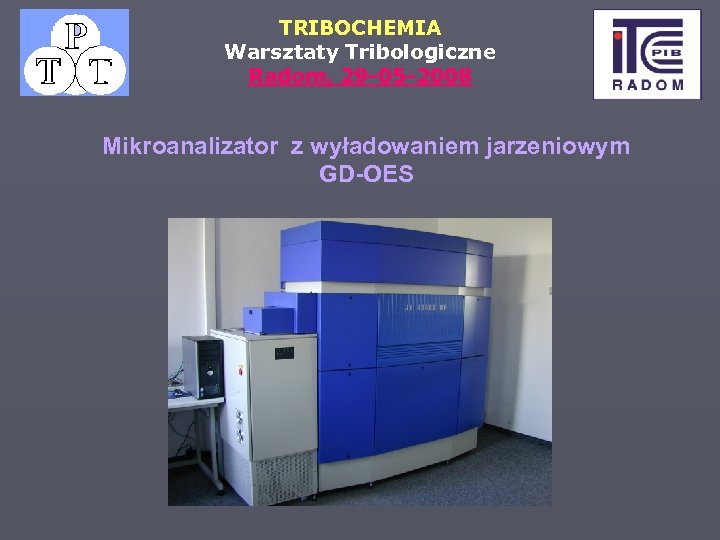

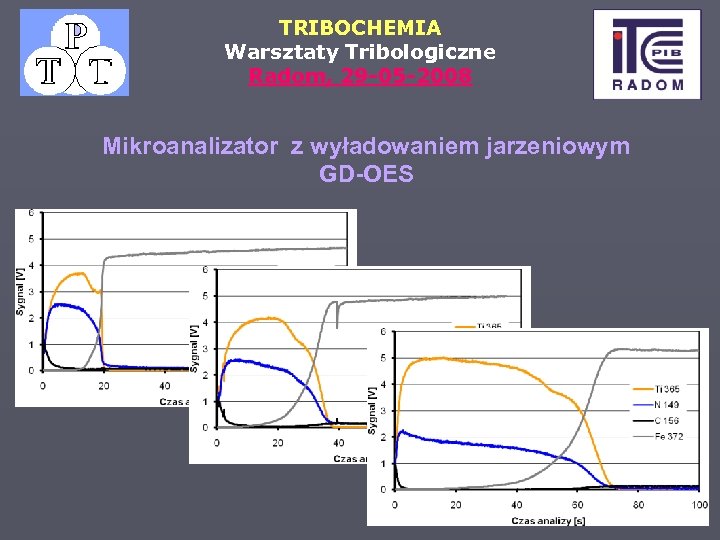

TRIBOCHEMIA Warsztaty Tribologiczne Radom, 29 -05 -2008 Mikroanalizator z wyładowaniem jarzeniowym GD-OES
TRIBOCHEMIA Warsztaty Tribologiczne Radom, 29 -05 -2008 Mikroanalizator z wyładowaniem jarzeniowym GD-OES

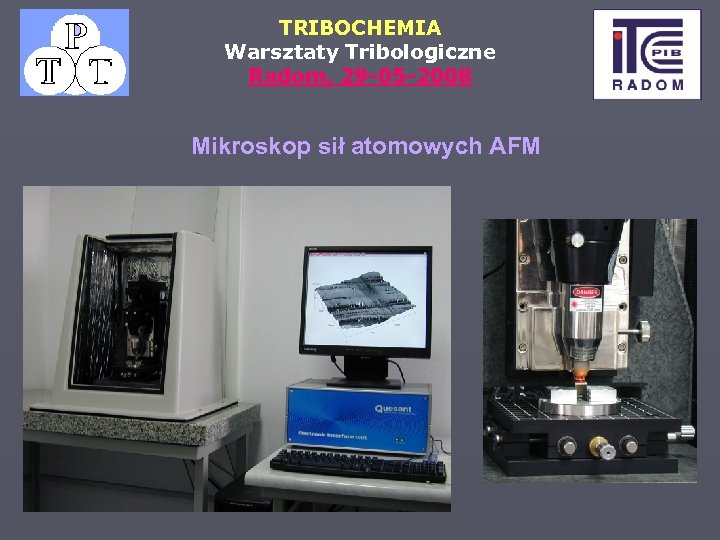

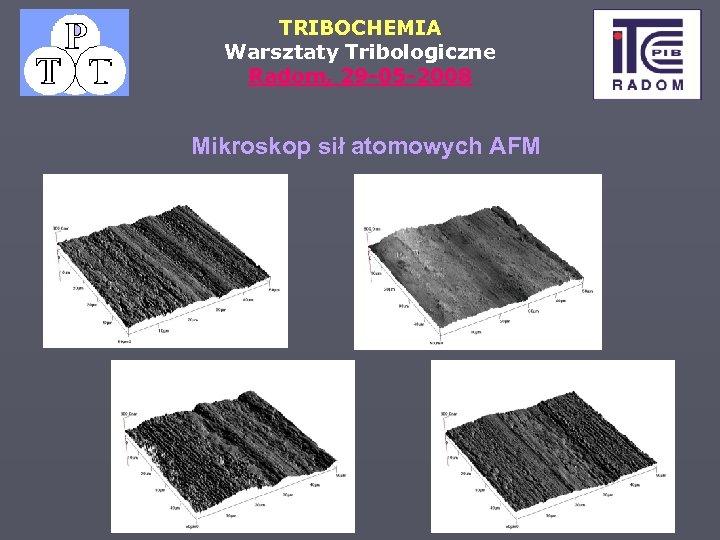

TRIBOCHEMIA Warsztaty Tribologiczne Radom, 29 -05 -2008 Mikroskop sił atomowych AFM
TRIBOCHEMIA Warsztaty Tribologiczne Radom, 29 -05 -2008 Mikroskop sił atomowych AFM

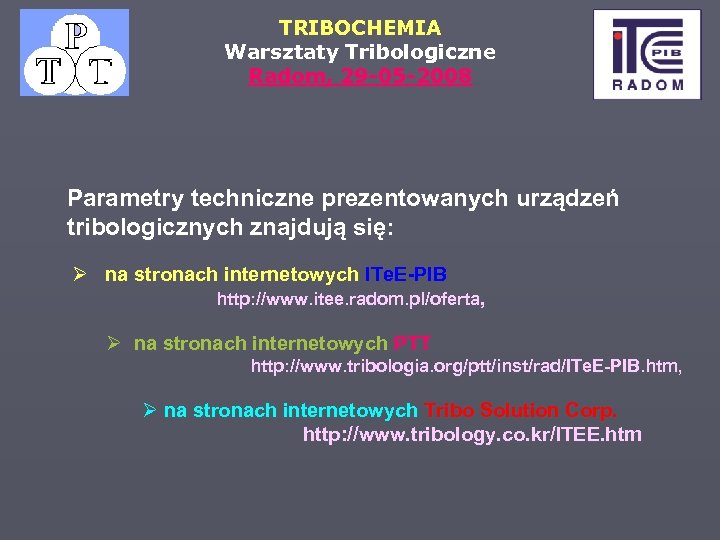

TRIBOCHEMIA Warsztaty Tribologiczne Radom, 29 -05 -2008 Parametry techniczne prezentowanych urządzeń tribologicznych znajdują się: Ø na stronach internetowych ITe. E-PIB http: //www. itee. radom. pl/oferta, Ø na stronach internetowych PTT http: //www. tribologia. org/ptt/inst/rad/ITe. E-PIB. htm, Ø na stronach internetowych Tribo Solution Corp. http: //www. tribology. co. kr/ITEE. htm
TRIBOCHEMIA Warsztaty Tribologiczne Radom, 29 -05 -2008 T-17 25 patents T-07 ABRASIVE WEAR TESTING MACHINE Export: GOST 23. 208 -79 Germany, Israel, USA, Mexico, China, Hungaria, Russia, Vietnam, Czech Rep. T-07 T-17 RECIPROCATING TESTING MACHINE ASTM F 732 -82 T-14 T-20 Gold Medals on world exchibitions of innovations: London, Brussels, Pittsburgh, Geneva, Poznań, Nurmberg T-19 HIGH-FREQUENCY TESTER ASTM D 5706 -97, ASTM D 5707 -98 PN-EN ISO T-14 TRIBOLOGY MACHINE FOR RESEARCH ON SCRATCHING 9001: 2001 (RW TÜV)T-10 BALL-ON-DISK TESTING MACHINE T-10
TRIBOCHEMIA Warsztaty Tribologiczne Radom, 29 -05 -2008 Metody i urządzenia do badań tribochemicznych Dziękuję za uwagę
