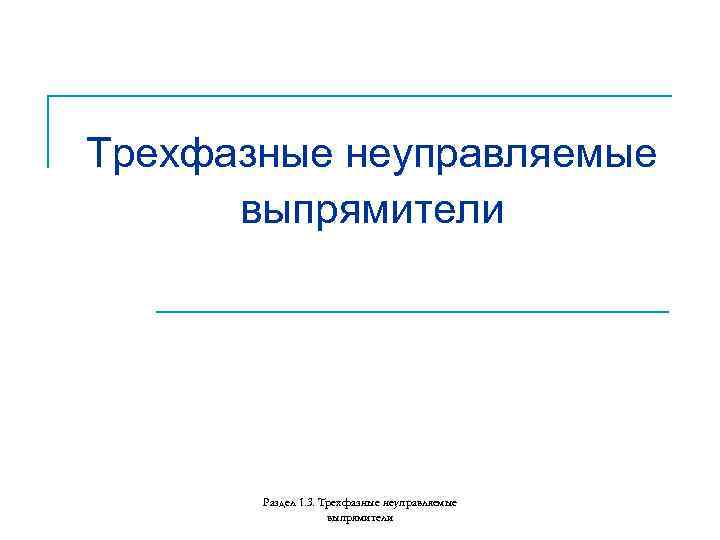

Трехфазные неуправляемые выпрямители Раздел 1. 3. Трехфазные неуправляемые выпрямители
Трехфазный выпрямитель с нулевым выводом трансформатора Интервал проводимости каждого диода составляет: Раздел 1. 3. Трехфазные неуправляемые выпрямители 2
Трехфазный выпрямитель с нулевым выводом трансформатора Среднее значение выпрямленного напряжения равно: Среднее значение выпрямленного тока при активной нагрузке определяется аналогично: Коэффициент пульсаций выпрямленного напряжения: первой гармоники Частота пульсаций первой гармоники: Раздел 1. 3. Трехфазные неуправляемые выпрямители 3
Трехфазный выпрямитель с нулевым выводом трансформатора Среднее значение тока диода: Максимальное значение обратного напряжения равно амплитуде линейного вторичного напряжения: Ток вторичной обмотки трансформатора определяется соответствующим током диода, действующее значение этого тока: Раздел 1. 3. Трехфазные неуправляемые выпрямители 4
Трехфазный выпрямитель с нулевым выводом трансформатора Расчетная мощность вторичной обмотки трансформатора: Расчетная мощность первичной обмотки трансформатора: Расчетная полная мощность трансформатора: Схема используется для получения невысоких напряжений (десятки, сотни вольт) при повышенных мощностях (от 500 Вт). Характеризуется плохим коэффициентом использования трансформатора, сравнительно большим обратным напряжением на диодах и наличием вынужденного намагничивания трансформатора. Раздел 1. 3. Трехфазные неуправляемые выпрямители 5
Трехфазный мостовой выпрямитель Интервал проводимости каждого вентиля составляет Интервал совместной работы двух вентилей равен Раздел 1. 3. Трехфазные неуправляемые выпрямители 6
Трехфазный мостовой выпрямитель При работе на чисто активную нагрузку среднее значение выпрямленного напряжения: Среднее значение выпрямленного тока при активной нагрузке: Коэффициент пульсаций выпрямленного напряжения: первой гармоники Частота пульсаций первой гармоники: Среднее значение тока диода: Раздел 1. 3. Трехфазные неуправляемые выпрямители 7
Трехфазный мостовой выпрямитель Обратное напряжение: Действующее значение трансформатора: тока вторичной обмотки Расчетная мощность вторичной обмотки трансформатора, равна расчетной мощности первичной обмотки и расчетной полной мощности трансформатора: Трехфазный мостовой выпрямитель, из всех рассмотренных схем, обладает наилучшим коэффициентом использования мощности трансформатора, наименьшим относительным обратным напряжением на диоде, высокой частотой и малой амплитудой пульсации выпрямленного напряжения. Схема находит наиболее широкое применение в выпрямителях большой мощности. Раздел 1. 3. Трехфазные неуправляемые выпрямители 8
