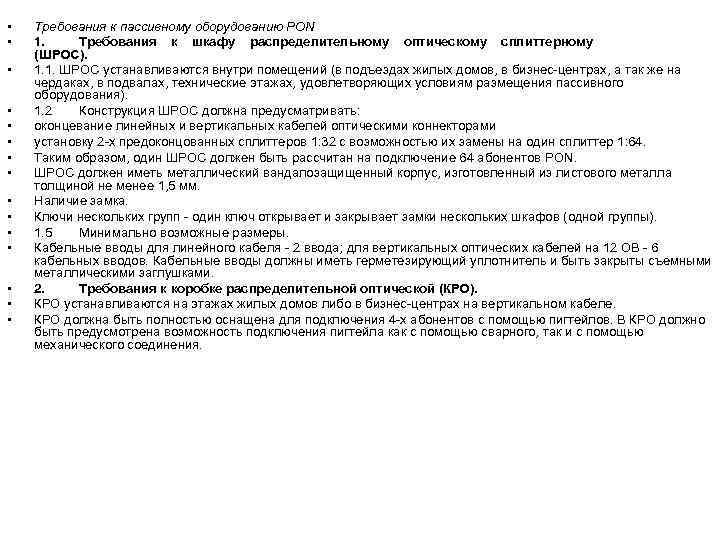

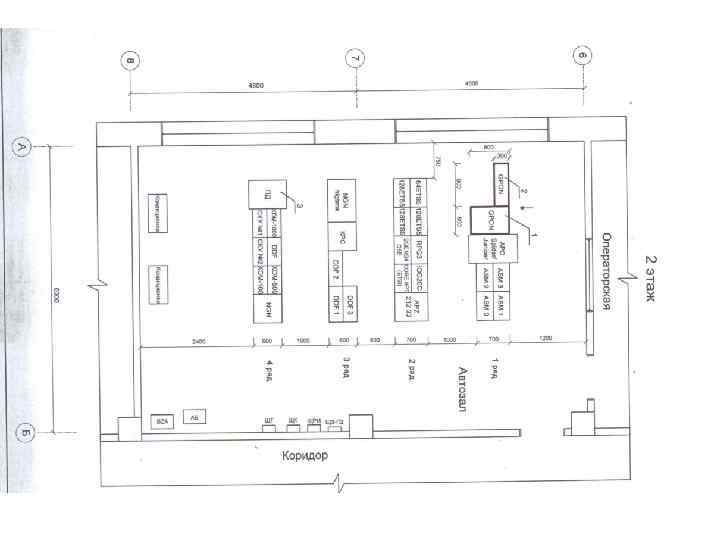

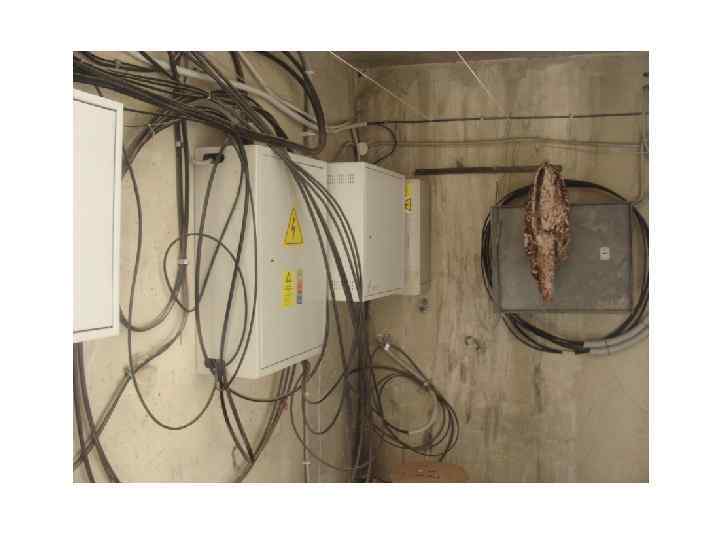

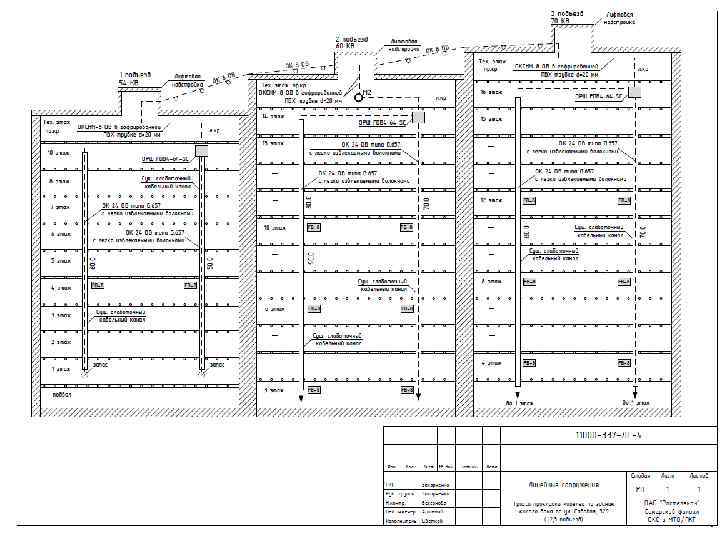

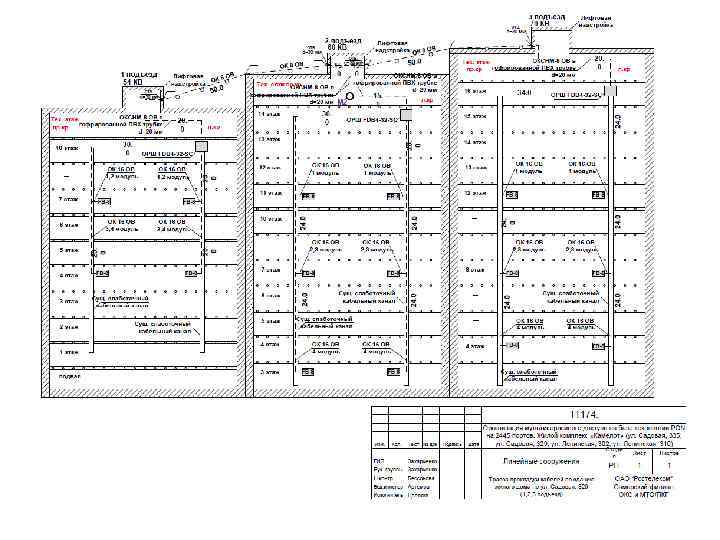

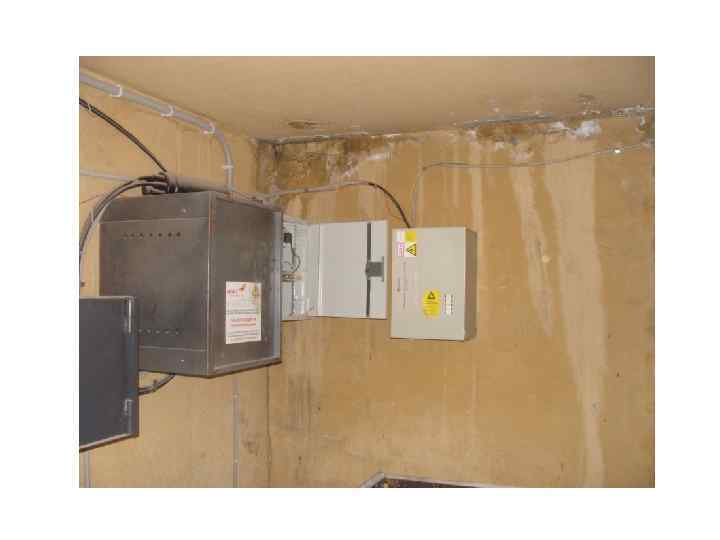

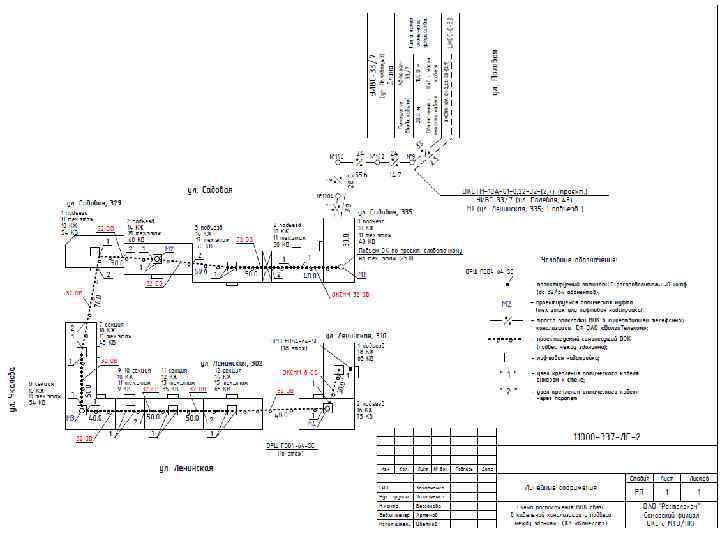

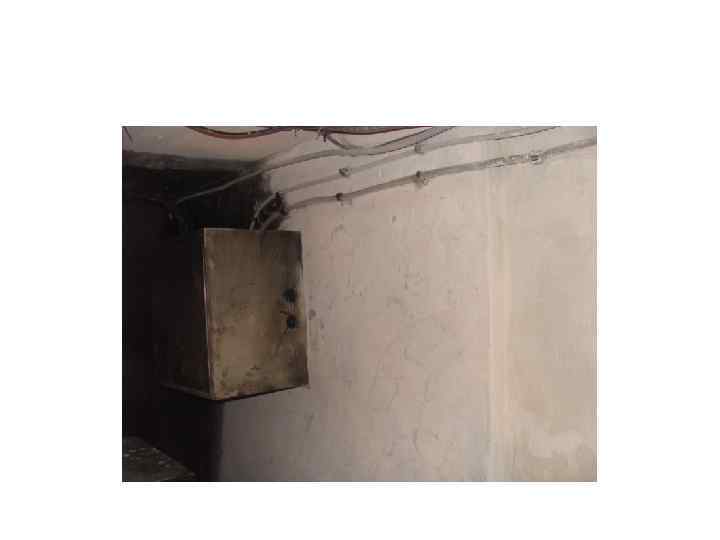

• • • • Требования к пассивному оборудованию PON 1. Требования к шкафу распределительному оптическому сплиттерному (ШРОС). 1. 1. ШРОС устанавливаются внутри помещений (в подъездах жилых домов, в бизнес центрах, а так же на чердаках, в подвалах, технические этажах, удовлетворяющих условиям размещения пассивного оборудования). 1. 2 Конструкция ШРОС должна предусматривать: оконцевание линейных и вертикальных кабелей оптическими коннекторами установку 2 х предоконцованных сплиттеров 1: 32 с возможностью их замены на один сплиттер 1: 64. Таким образом, один ШРОС должен быть рассчитан на подключение 64 абонентов PON. ШРОС должен иметь металлический вандалозащищенный корпус, изготовленный из листового металла толщиной не менее 1, 5 мм. Наличие замка. Ключи нескольких групп один ключ открывает и закрывает замки нескольких шкафов (одной группы). 1. 5 Минимально возможные размеры. Кабельные вводы для линейного кабеля 2 ввода; для вертикальных оптических кабелей на 12 ОВ 6 кабельных вводов. Кабельные вводы должны иметь герметезирующий уплотнитель и быть закрыты съемными металлическими заглушками. 2. Требования к коробке распределительной оптической (КРО). КРО устанавливаются на этажах жилых домов либо в бизнес центрах на вертикальном кабеле. КРО должна быть полностью оснащена для подключения 4 х абонентов с помощью пигтейлов. В КРО должно быть предусмотрена возможность подключения пигтейла как с помощью сварного, так и с помощью механического соединения.

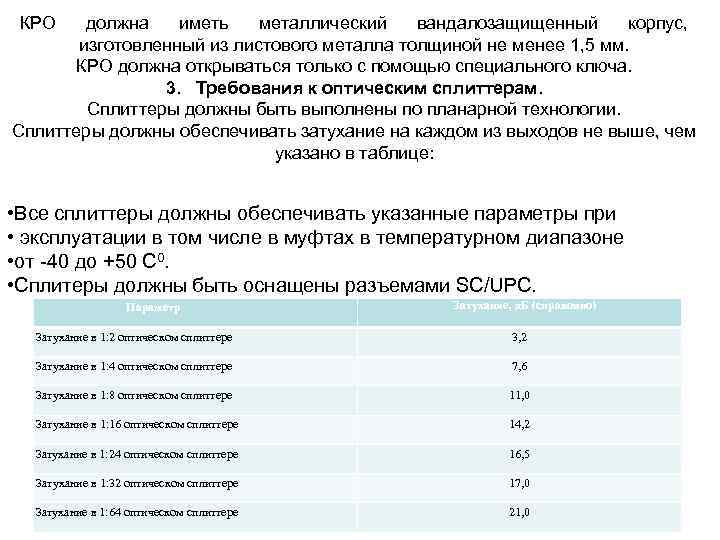

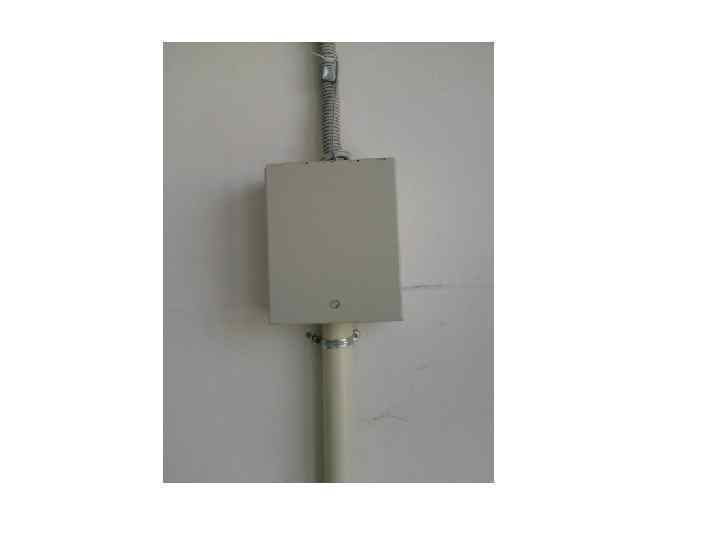

КРО должна иметь металлический вандалозащищенный корпус, изготовленный из листового металла толщиной не менее 1, 5 мм. КРО должна открываться только с помощью специального ключа. 3. Требования к оптическим сплиттерам. Сплиттеры должны быть выполнены по планарной технологии. Сплиттеры должны обеспечивать затухание на каждом из выходов не выше, чем указано в таблице: • Все сплиттеры должны обеспечивать указанные параметры при • эксплуатации в том числе в муфтах в температурном диапазоне • от 40 до +50 С 0. • Сплитеры должны быть оснащены разъемами SC/UPC. Параметр Затухание, д. Б (справояно) Затухание в 1: 2 оптическом сплиттере 3, 2 Затухание в 1: 4 оптическом сплиттере 7, 6 Затухание в 1: 8 оптическом сплиттере 11, 0 Затухание в 1: 16 оптическом сплиттере 14, 2 Затухание в 1: 24 оптическом сплиттере 16, 5 Затухание в 1: 32 оптическом сплиттере 17, 0 Затухание в 1: 64 оптическом сплиттере 21, 0
• 3. 4. Расчет оптического бюджета • Для оборудования GPON Class B+ расчет бюджета оптической линии будет производится, исходя из следующих устловий: выходная мощность OLT и ONT составляет +1, 5 д. Бм, их чувствительность 28 д. Б. Соответственно оптический бюджет для потока: 1, 5 ( 28) = 29, 5 д. Б. С учетом эксплуатационного запаса в 3 д. Б, максимальное значение оптического бюджета линии не должно превышать 26, 5 д. Б. • Усредненные значения потерь для распределительной сети PON Параметр Потери в сварных соединениях волокна Потери в оптическом волокне (131 Опт), на км Потери в оптическом волокне (1490/15 5 Опт), на км Потери в оптических коннекторах (механических соединениях волокна) Затухание в 1 2 оптическом сплиттере Затухание в 1 4 оптическом сплиттере Затухание в 1 8 оптическом сплиттере Затухание в 1 16 оптическом сплиттере Затухание в 1 24 оптическом сплиттере Затухание в 1 32 оптическом сплиттере Затухание в 1 64 оптическом сплиттере Затухание, д. Б (справочно) 0, 05 0, 36 0, 22 0, 25 3, 2 7, 6 11, 0 14, 2 16, 5 17, 0 21, 0

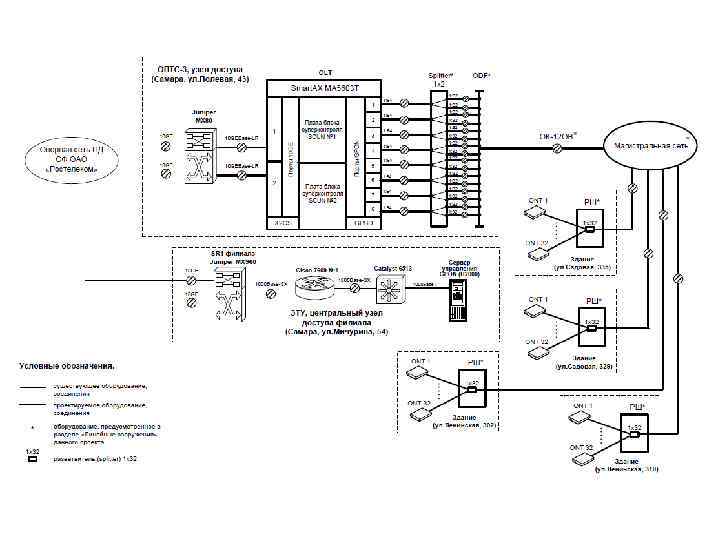

• Расчет оптического бюджета при построении PON дерева можно произвести по следующей формуле: • Р F + С + SI + Sp, • где: • Р = бюджет мощности (не должен превышать 26. 5 d. Bm); • F = затухание ОВ в зависимости от протяженности (в километрах); • С = затухание сигнала в оптических коннекторах; • S 1 = затухание сигнала в соединениях волокна; • Sp = затухание сигнала в сплиттерах. • При расчете длины оптической линии обязательно необходимо исходить из предположения, что впоследствии на ветке GPON будет установлен сплиттер 1: 64.

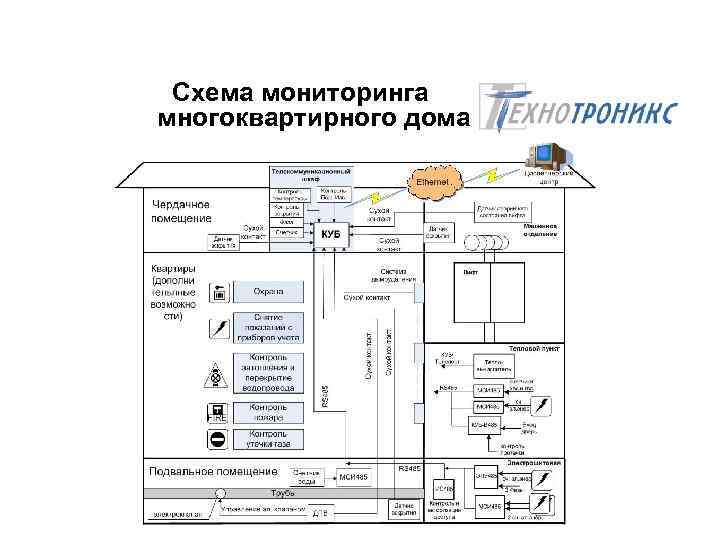

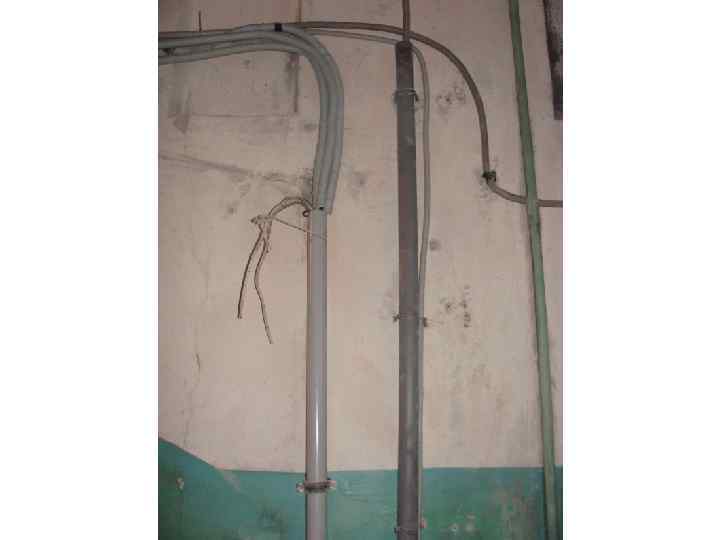

Схема мониторинга многоквартирного дома

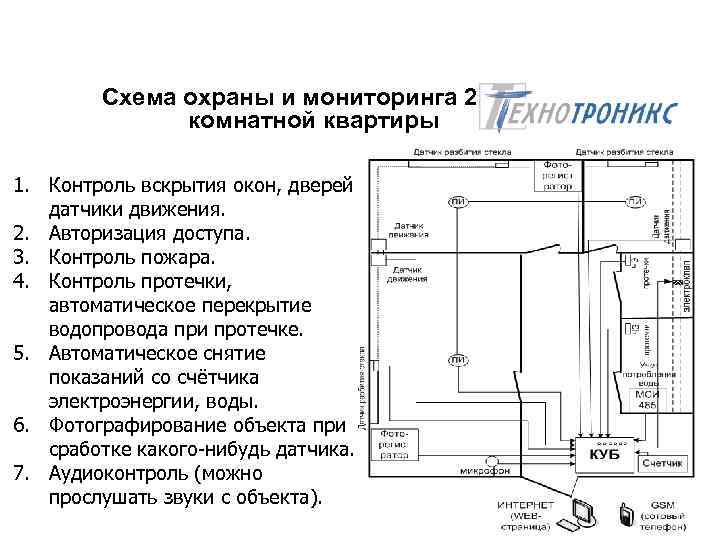

Схема охраны и мониторинга 2 -х комнатной квартиры 1. Контроль вскрытия окон, дверей, датчики движения. 2. Авторизация доступа. 3. Контроль пожара. 4. Контроль протечки, автоматическое перекрытие водопровода при протечке. 5. Автоматическое снятие показаний со счётчика электроэнергии, воды. 6. Фотографирование объекта при сработке какого-нибудь датчика. 7. Аудиоконтроль (можно прослушать звуки с объекта).

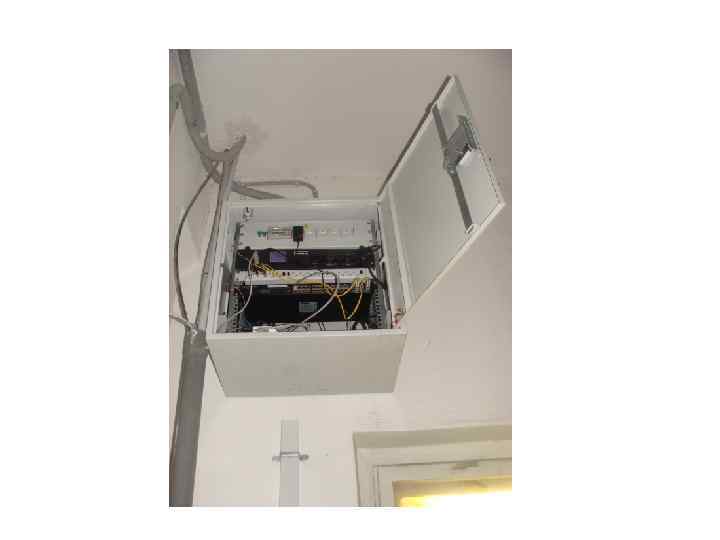

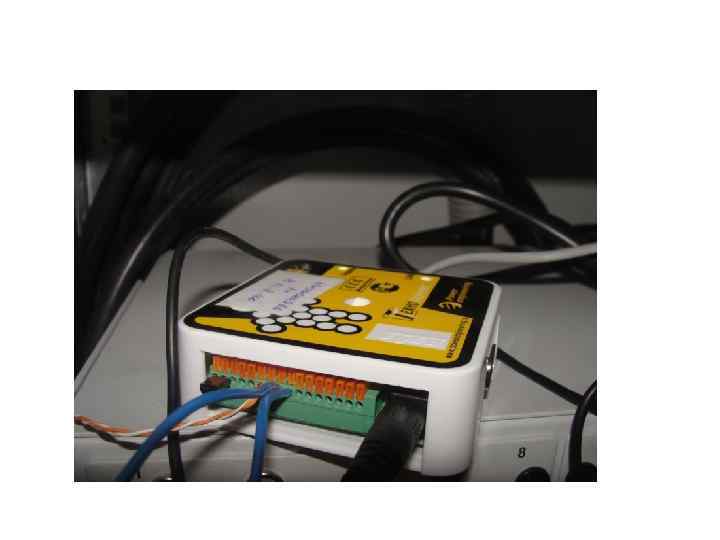

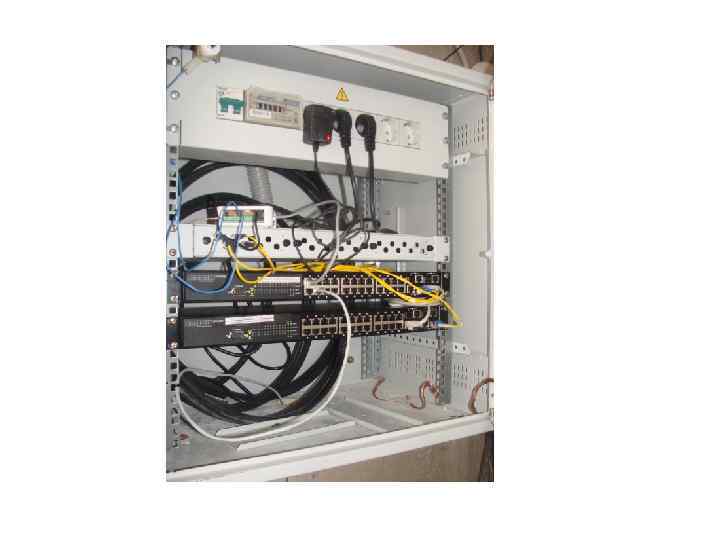

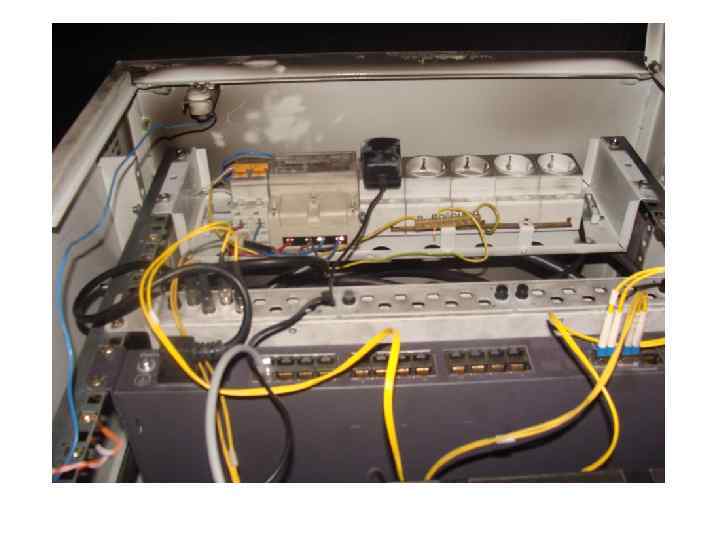

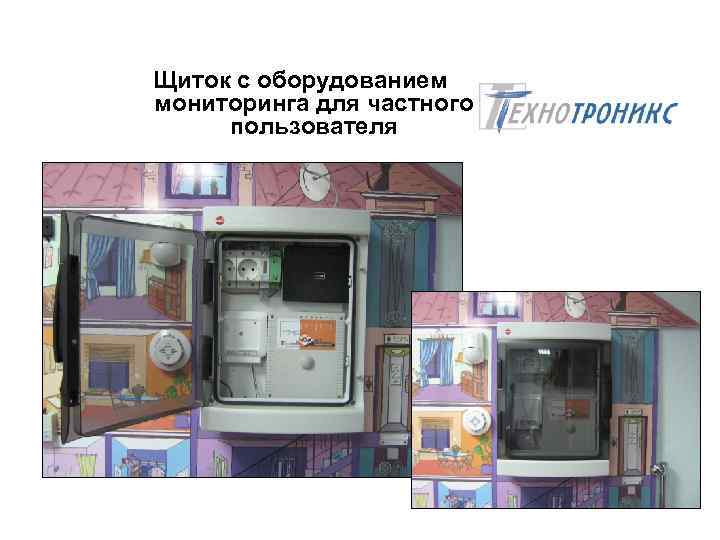

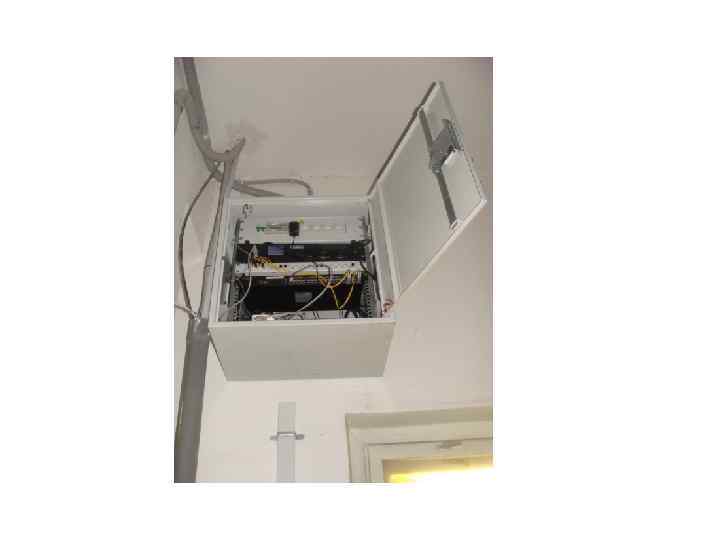

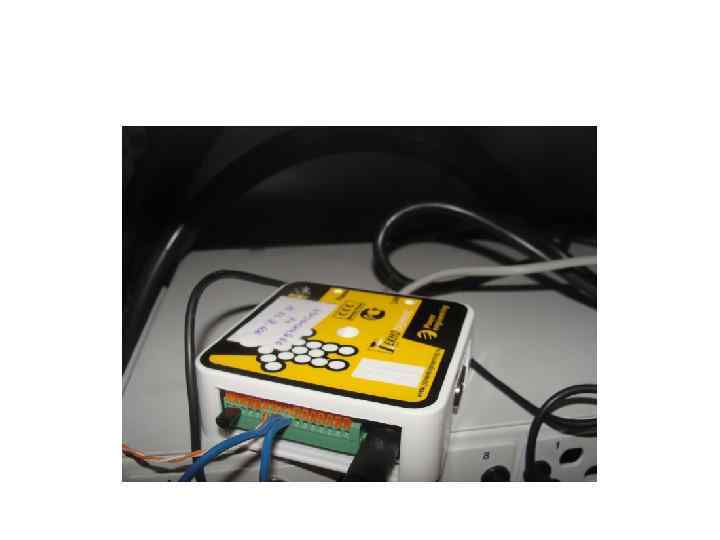

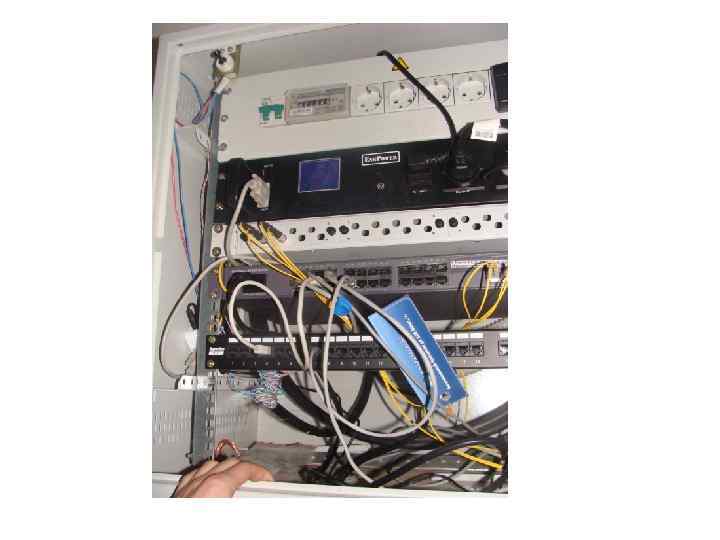

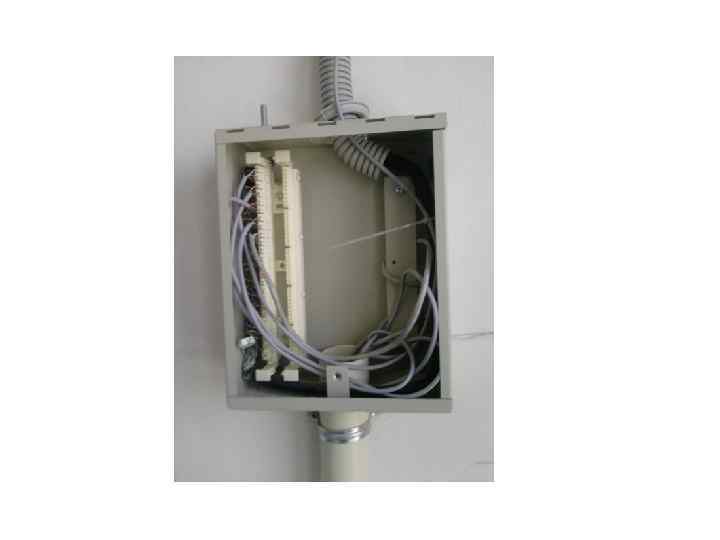

Щиток с оборудованием мониторинга для частного пользователя

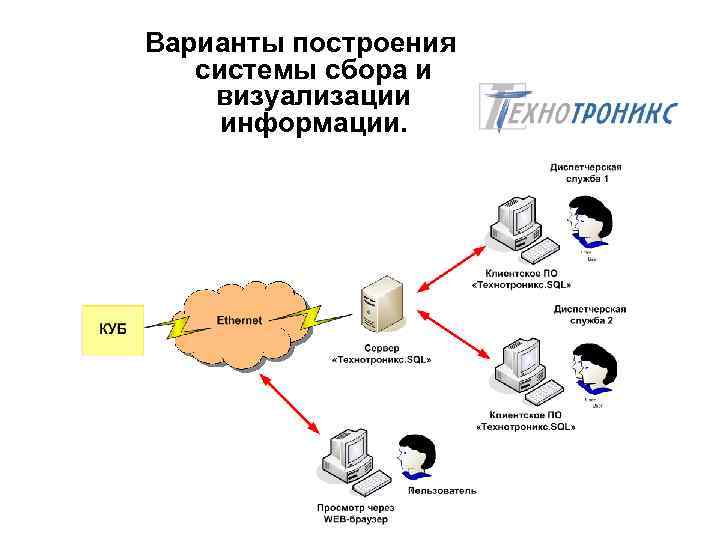

Варианты построения системы сбора и визуализации информации.

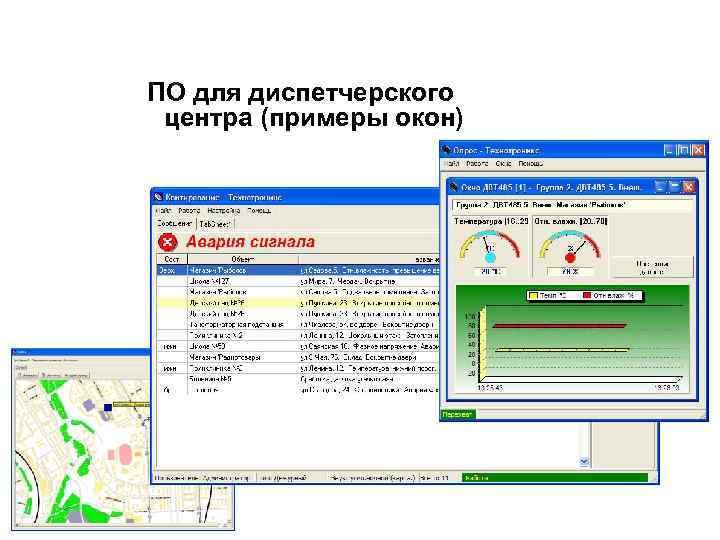

ПО для диспетчерского центра (примеры окон)

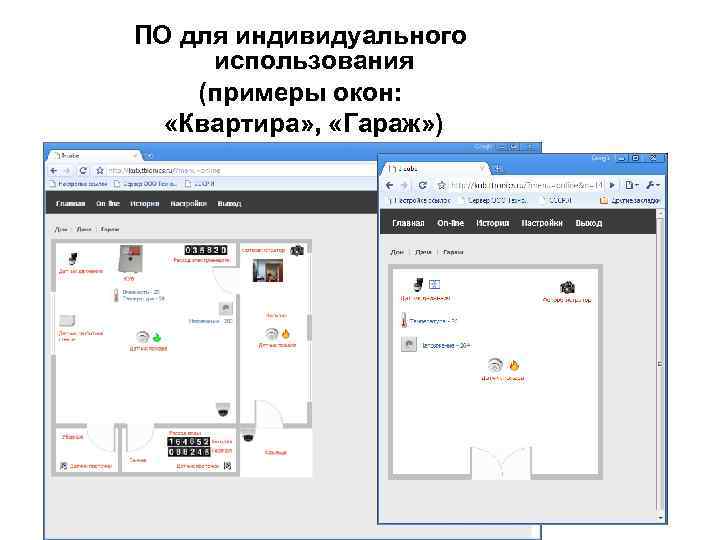

ПО для индивидуального использования (примеры окон: «Квартира» , «Гараж» )

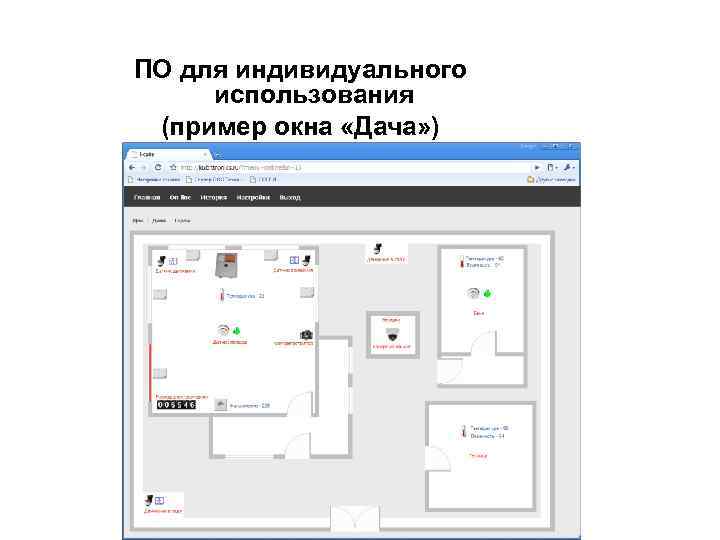

ПО для индивидуального использования (пример окна «Дача» )
Схема охраны и мониторинга коттеджа и подсобного хозяйства • • Охрана, авторизация доступа. Контроль пожара в доме и бане. • Контроль протечки, автоматическое перекрытие водопровода при протечке. • Управление освещением, нагревательным котлом в доме и бане, поливом в теплице. • Автоматическое снятие показаний со счётчика электроэнергии, воды. • Контроль влажности и температуры в теплице. • Фотографирование объекта при сработке какого-нибудь датчика. • Аудиоконтроль (можно прослушать звуки с объекта).

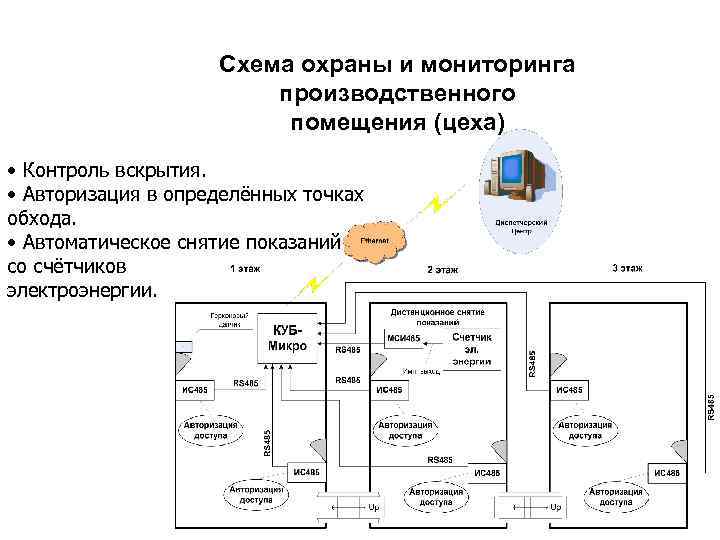

Схема охраны и мониторинга производственного помещения (цеха) • Контроль вскрытия. • Авторизация в определённых точках обхода. • Автоматическое снятие показаний со счётчиков электроэнергии.

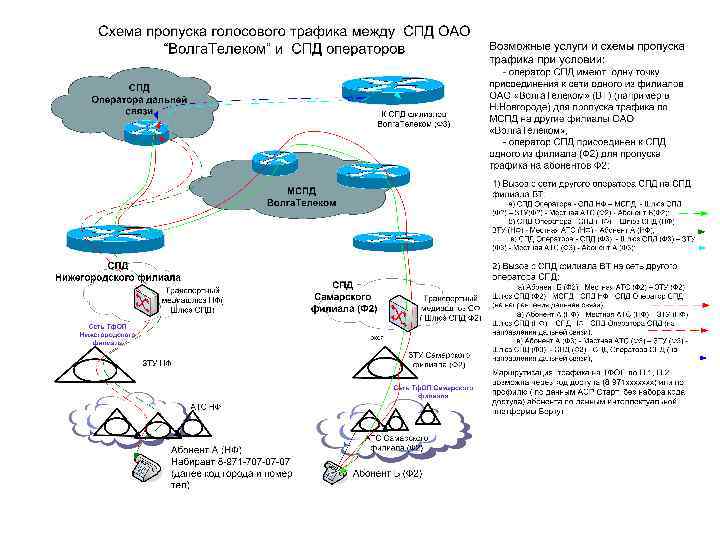

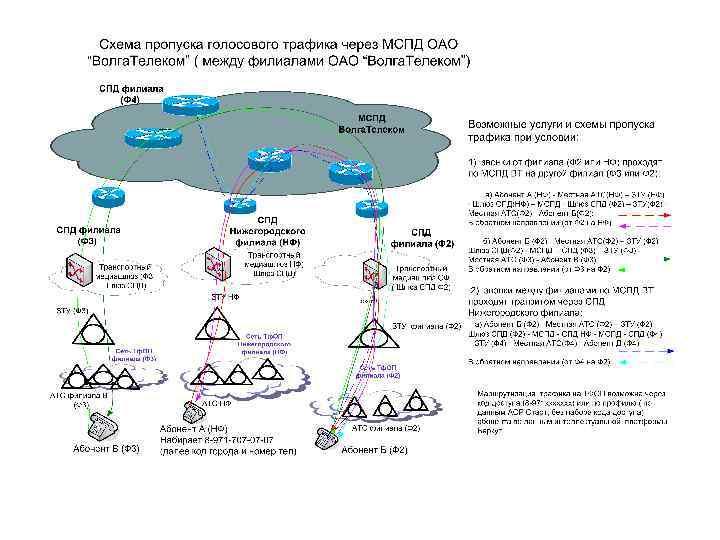

• IP-телефония

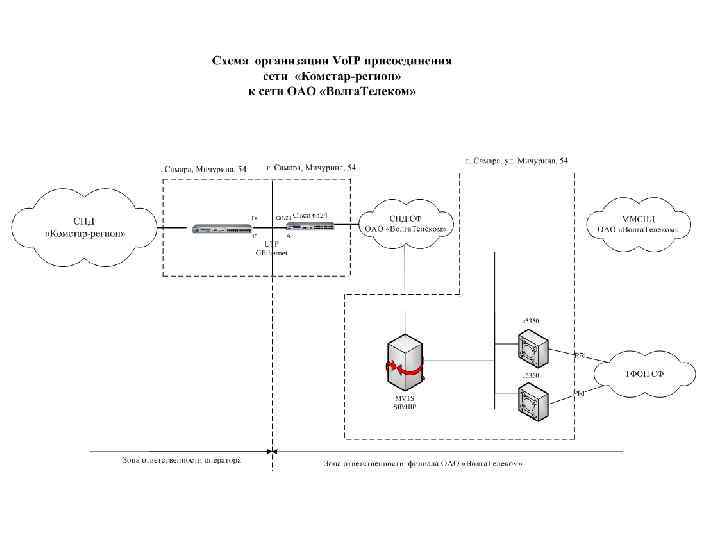

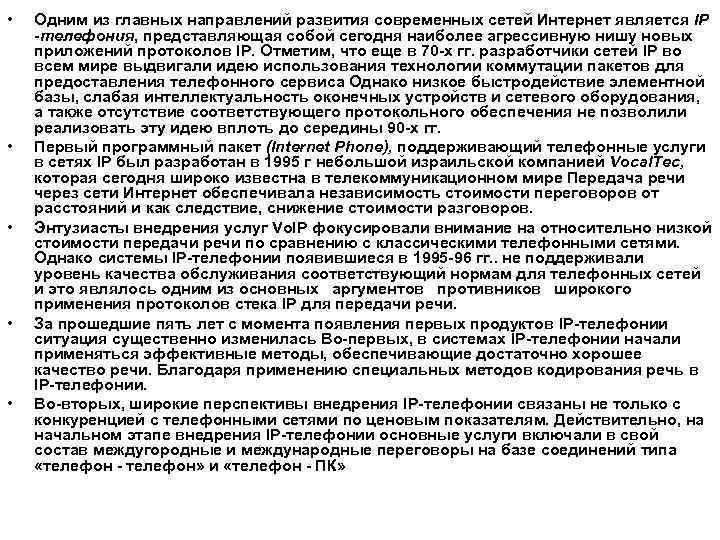

• • • Одним из главных направлений развития современных сетей Интернет является IP -телефония, представляющая собой сегодня наиболее агрессивную нишу новых приложений протоколов IP. Отметим, что еще в 70 -х гг. разработчики сетей IP во всем мире выдвигали идею использования технологии коммутации пакетов для предоставления телефонного сервиса Однако низкое быстродействие элементной базы, слабая интеллектуальность оконечных устройств и сетевого оборудования, а также отсутствие соответствующего протокольного обеспечения не позволили реализовать эту идею вплоть до середины 90 -х гг. Первый программный пакет (Internet Phone), поддерживающий телефонные услуги в сетях IP был разработан в 1995 г небольшой израильской компанией Vocal. Tec, которая сегодня широко известна в телекоммуникационном мире Передача речи через сети Интернет обеспечивала независимость стоимости переговоров от расстояний и как следствие, снижение стоимости разговоров. Энтузиасты внедрения услуг Vo. IP фокусировали внимание на oтносительно низкой стоимости передачи речи по сравнению с классическими телефонными сетями. Однако системы IP-телефонии появившиеся в 1995 -96 гг. . не поддерживали уровень качества обслуживания соответствующий нормам для телефонных сетей и это являлось одним из основных аргументов противников широкого применения протоколов стека IP для передачи речи. За прошедшие пять лет с момента появления первых продуктов IP-телефонии ситуация существенно изменилась Во-первых, в системах IP-телефонии начали применяться эффективные методы, обеспечивающие достаточно хорошее качество речи. Благодаря применению специальных методов кодирования речь в IP-телефонии. Во-вторых, широкие перспективы внедрения IP-телефонии связаны не только с конкуренцией с телефонными сетями по ценовым показателям. Действительно, на начальном этапе внедрения IP-телефонии основные услуги включали в свой состав междугородные и международные переговоры на базе соединений типа «телефон - телефон» и «телефон - ПК»

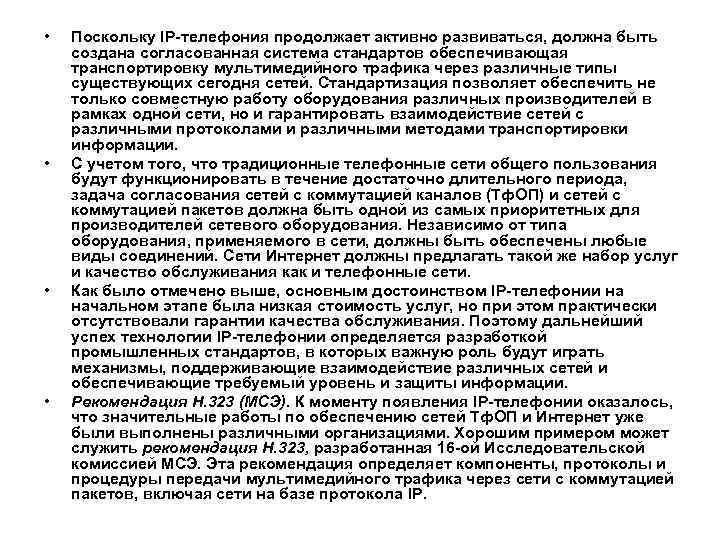

• • Поскольку IP-телефония продолжает активно развиваться, должна быть создана согласованная система стандартов обеспечивающая транспортировку мультимедийного трафика через различные типы существующих сегодня сетей. Стандартизация позволяет обеспечить не только совместную работу оборудования различных производителей в рамках одной сети, но и гарантировать взаимодействие сетей с различными протоколами и различными методами транспортировки информации. С учетом того, что традиционные телефонные сети общего пользования будут функционировать в течение достаточно длительного периода, задача согласования сетей с коммутацией каналов (Тф. ОП) и сетей с коммутацией пакетов должна быть одной из самых приоритетных для производителей сетевого оборудования. Независимо от типа оборудования, применяемого в сети, должны быть обеспечены любые виды соединений. Сети Интернет должны предлагать такой же набор услуг и качество обслуживания как и телефонные сети. Как было отмечено выше, основным достоинством IP-телефонии на начальном этапе была низкая стоимость услуг, но при этом практически отсутствовали гарантии качества обслуживания. Поэтому дальнейший успех технологии IP-телефонии определяется разработкой промышленных стандартов, в которых важную роль будут играть механизмы, поддерживающие взаимодействие различных сетей и обеспечивающие требуемый уровень и защиты информации. Рекомендация Н. 323 (МСЭ). К моменту появления IP-телефонии оказалось, что значительные работы по обеспечению сетей Тф. ОП и Интернет уже были выполнены различными организациями. Хорошим примером может служить рекомендация Н. 323, разработанная 16 -ой Исследовательской комиссией МСЭ. Эта рекомендация определяет компоненты, протоколы и процедуры передачи мультимедийного трафика через сети с коммутацией пакетов, включая сети на базе протокола IP.
• • • Рекомендация Н 323 определяет три базовых компонента, а именно: терминал (Terminal), шлюз (Gateway); привратник (Gatekeeper); В состав терминала, определяемого рекомендацией Н. 323, входит блок управления, который обеспечивает функции сигнализации для установления и управления вызовом, а также коммуникационные функции по отношению к привратнику. Для обработки голоса требуется речевой кодек, преобразующий аудиосигнал в пакеты данных. Ряд кодеков был стандартизован для использования в терминалах Н. 323. Выбор кодека обычно осуществляется на фазе установления соединения между терминалами. Кроме того, в терминале реализованы механизмы для транспортировки трафика данных реального времени через сети IP. В зависимости от приложений в терминале могут использоваться дополнительные функциональные устройства, например видеокодек. • Привратник является центральным блоком управления в системе Н. 323. Привратник контролирует работу терминалов, подключенных к сетям, и обеспечивает терминалам возможность регистрироваться внутри сети. Он также управляет распределением адресов между терминалами, отвечающих рекомендации ITU T E. 164, так что терминалы могут быть адресованы вне системы IP.

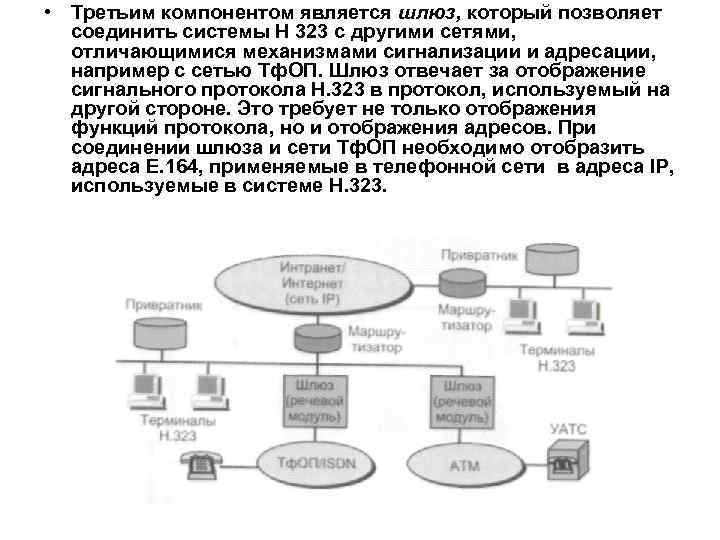

• Третьим компонентом является шлюз, который позволяет соединить системы Н 323 с другими сетями, отличающимися механизмами сигнализации и адресации, например с сетью Тф. ОП. Шлюз отвечает за отображение сигнального протокола Н. 323 в протокол, используемый на другой стороне. Это требует не только отображения функций протокола, но и отображения адресов. При соединении шлюза и сети Тф. ОП необходимо отобразить адреса Е. 164, применяемые в телефонной сети в адреса IP, используемые в системе Н. 323.

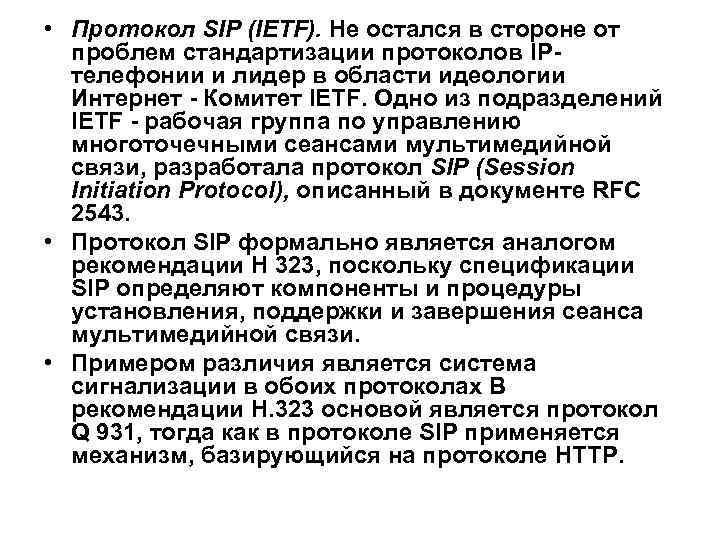

• Протокол SIP (IETF). He остался в стороне от проблем стандартизации протоколов IPтелефонии и лидер в области идеологии Интернет - Комитет IETF. Одно из подразделений IETF - рабочая группа по управлению многоточечными сеансами мультимедийной связи, разработала протокол SIP (Session Initiation Protocol), описанный в документе RFC 2543. • Протокол SIP формально является аналогом рекомендации Н 323, поскольку спецификации SIP определяют компоненты и процедуры установления, поддержки и завершения сеанса мультимедийной связи. • Примером различия является система сигнализации в обоих протоколах В рекомендации Н. 323 основой является протокол Q 931, тогда как в протоколе SIP применяется механизм, базирующийся на протоколе HTTP.

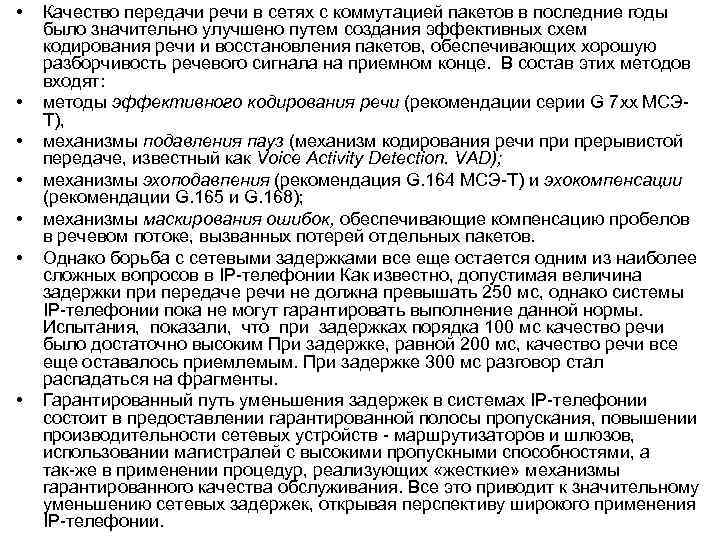

• • Качество передачи речи в сетях с коммутацией пакетов в последние годы было значительно улучшено путем создания эффективных схем кодирования речи и восстановления пакетов, обеспечивающих хорошую разборчивость речевого сигнала на приемном конце. В состав этих методов входят: методы эффективного кодирования речи (рекомендации серии G 7 хх МСЭ Т), механизмы подавления пауз (механизм кодирования речи прерывистой передаче, известный как Voice Activity Detection. VAD); механизмы эхоподавпения (рекомендация G. 164 МСЭ Т) и эхокомпенсации (рекомендации G. 165 и G. 168); механизмы маскирования ошибок, обеспечивающие компенсацию пробелов в речевом потоке, вызванных потерей отдельных пакетов. Однако борьба с сетевыми задержками все еще остается одним из наиболее сложных вопросов в IP телефонии Как известно, допустимая величина задержки при передаче речи не должна превышать 250 мс, однако системы IP телефонии пока не могут гарантировать выполнение данной нормы. Испытания, показали, что при задержках порядка 100 мс качество речи было достаточно высоким При задержке, равной 200 мс, качество речи все еще оставалось приемлемым. При задержке 300 мс разговор стал распадаться на фрагменты. Гарантированный путь уменьшения задержек в системах IP телефонии состоит в предоставлении гарантированной полосы пропускания, повышении производительности сетевых устройств маршрутизаторов и шлюзов, использовании магистралей с высокими пропускными способностями, а так же в применении процедур, реализующих «жесткие» механизмы гарантированного качества обслуживания. Все это приводит к значительному уменьшению сетевых задержек, открывая перспективу широкого применения IP телефонии.

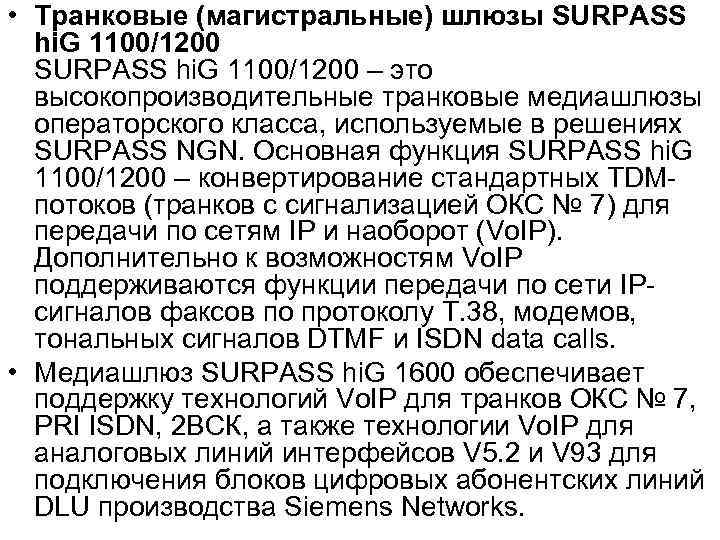

• Транковые (магистральные) шлюзы SURPASS hi. G 1100/1200 – это высокопроизводительные транковые медиашлюзы операторского класса, используемые в решениях SURPASS NGN. Основная функция SURPASS hi. G 1100/1200 – конвертирование стандартных TDM потоков (транков с сигнализацией ОКС № 7) для передачи по сетям IP и наоборот (Vo. IP). Дополнительно к возможностям Vo. IP поддерживаются функции передачи по сети IP сигналов факсов по протоколу T. 38, модемов, тональных сигналов DTMF и ISDN data calls. • Медиашлюз SURPASS hi. G 1600 обеспечивает поддержку технологий Vo. IP для транков ОКС № 7, PRI ISDN, 2 ВСК, а также технологии Vo. IP для аналоговых линий интерфейсов V 5. 2 и V 93 для подключения блоков цифровых абонентских линий DLU производства Siemens Networks.

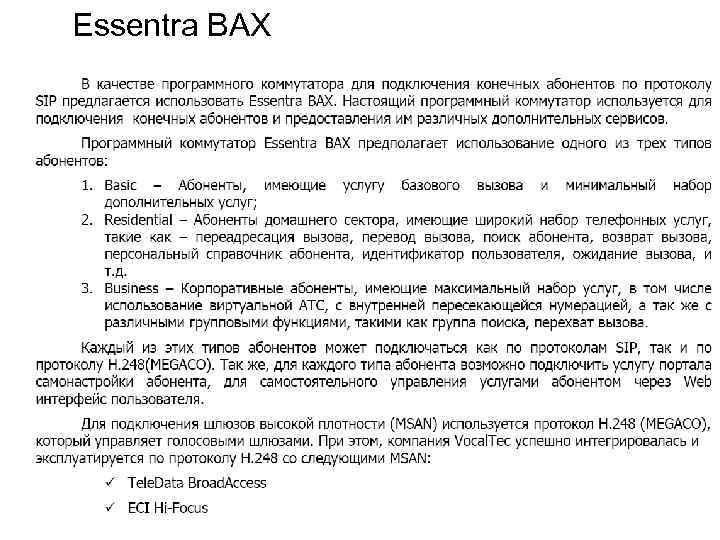

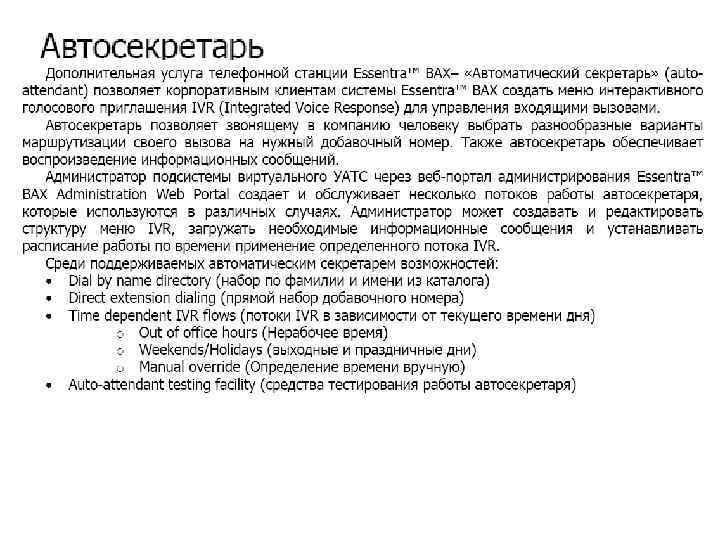

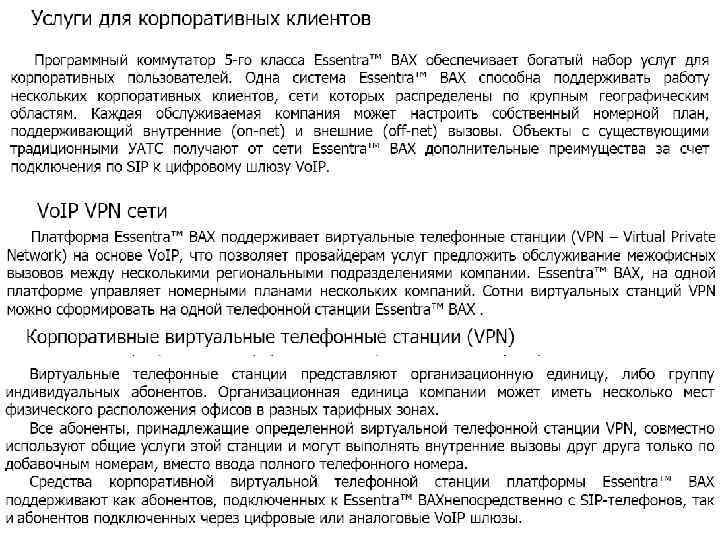

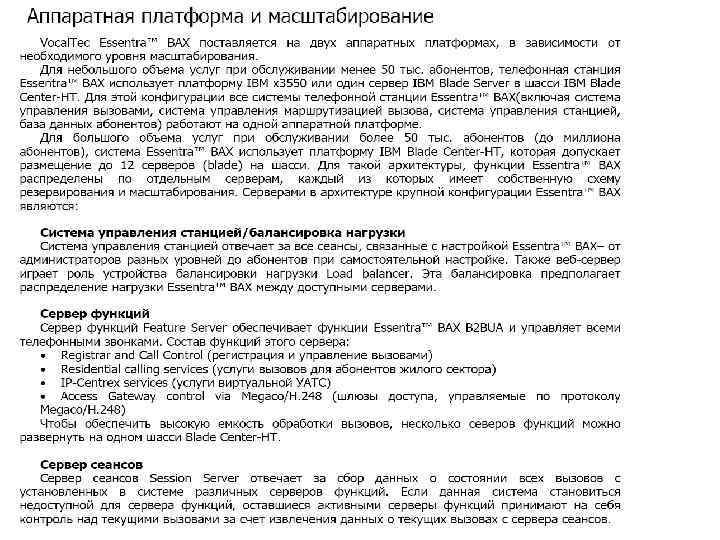

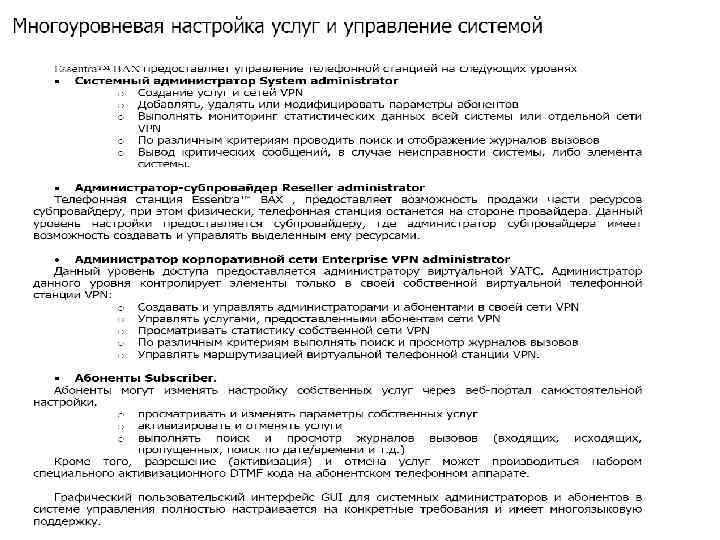

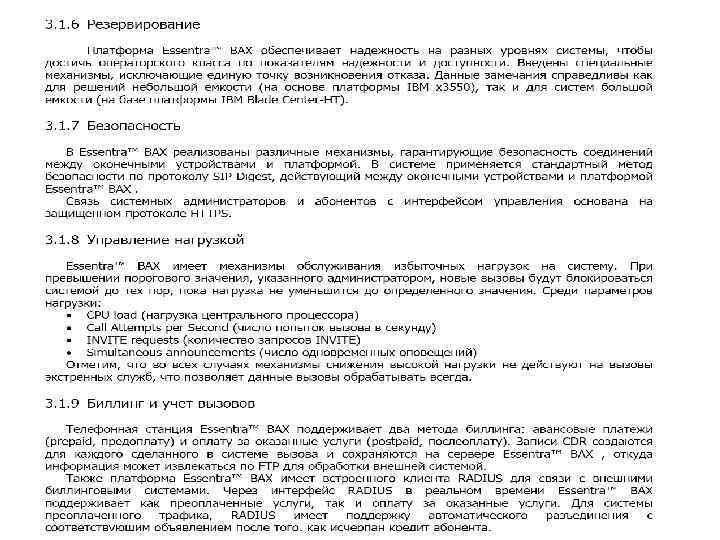

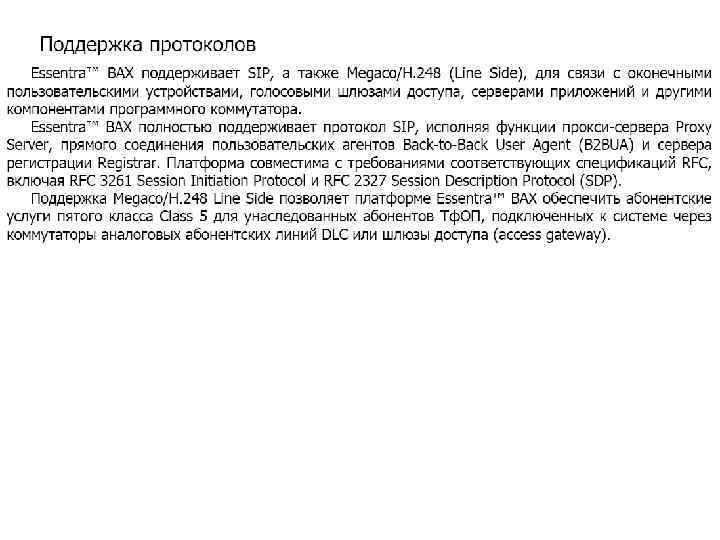

Essentra BAX

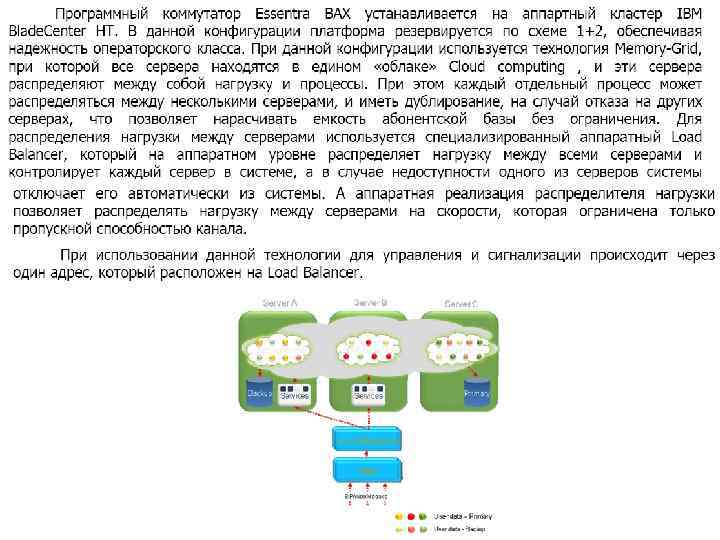

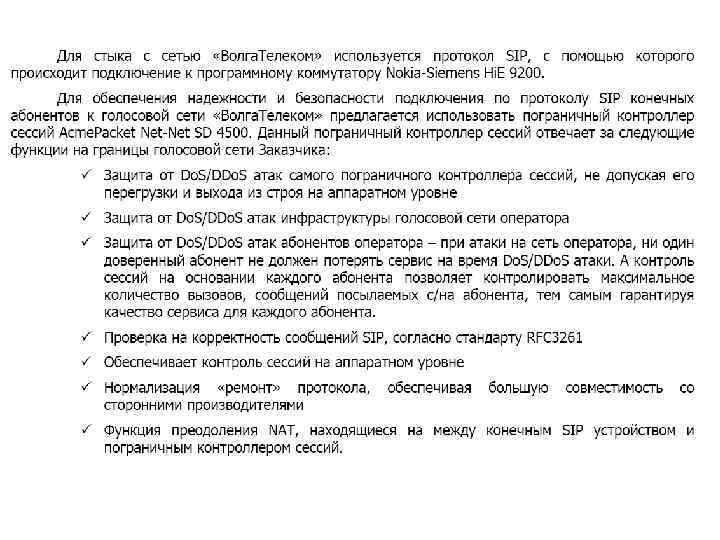

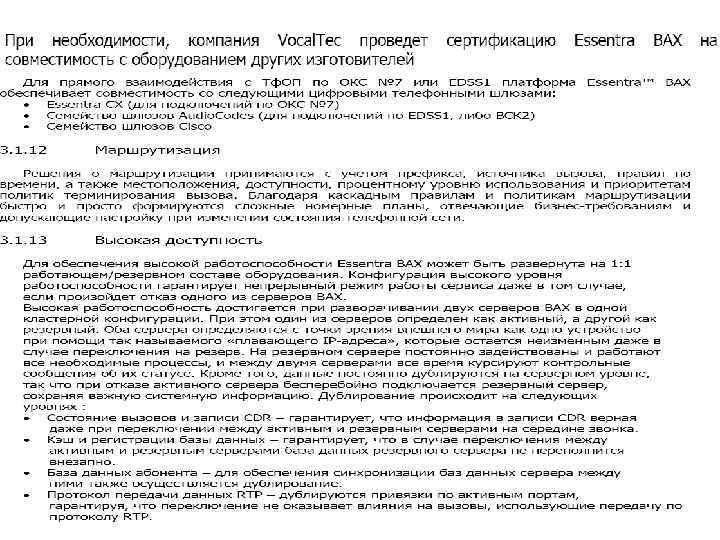

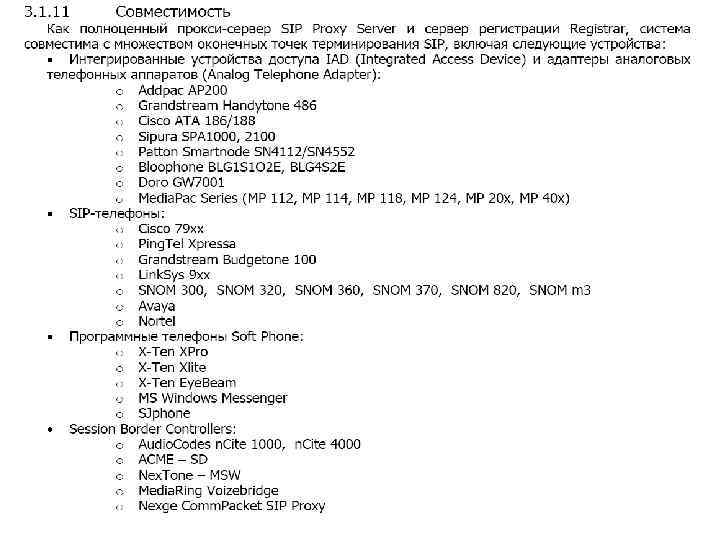

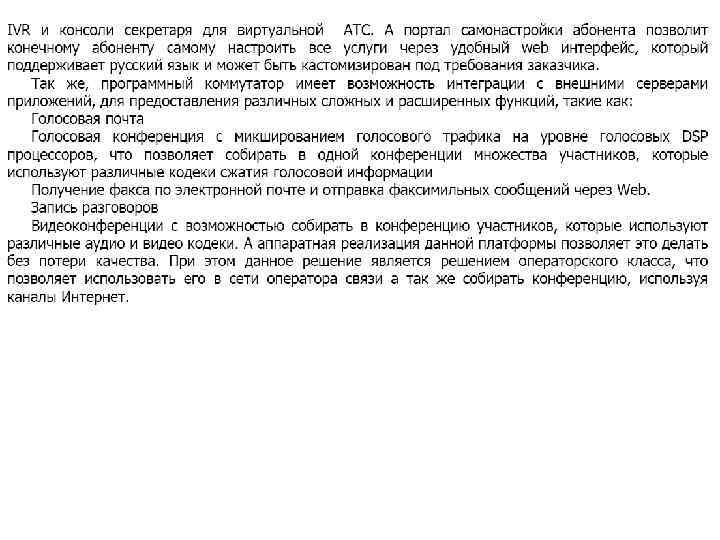

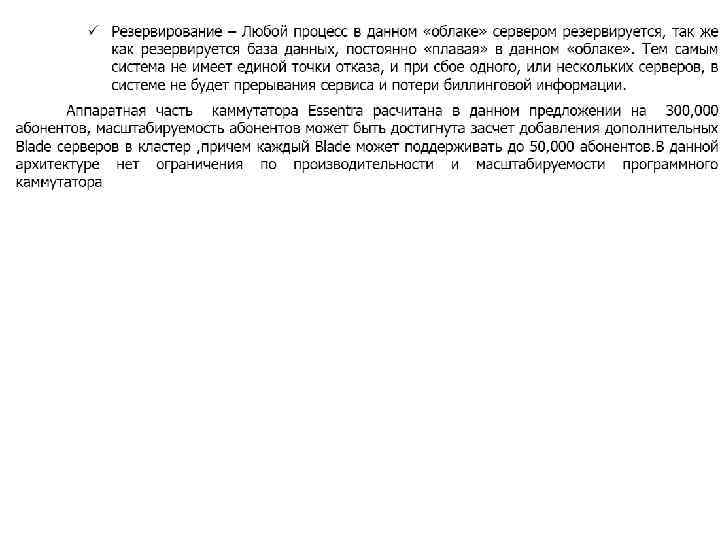

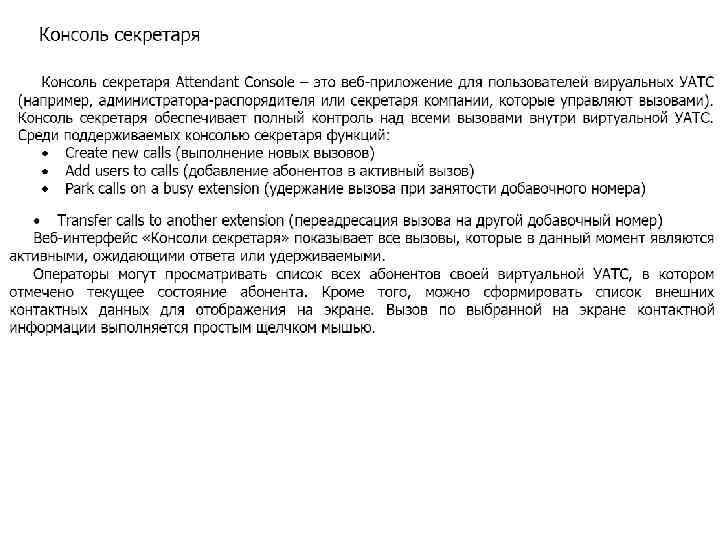

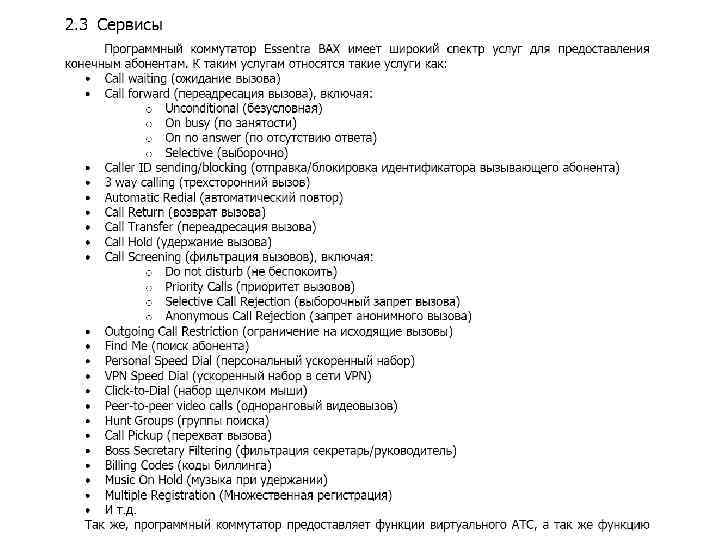

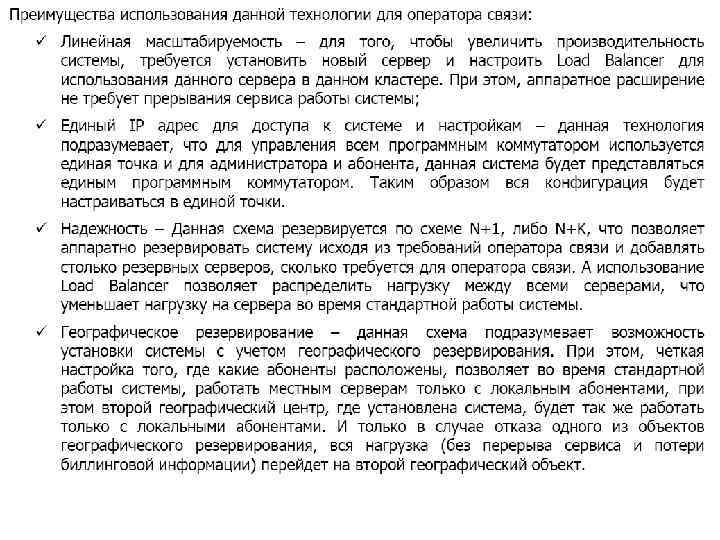

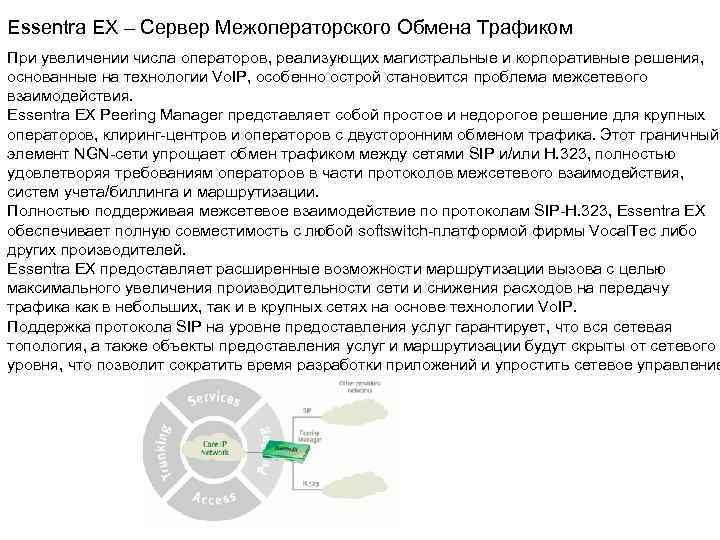

Essentra EX – Сервер Межоператорского Обмена Трафиком При увеличении числа операторов, реализующих магистральные и корпоративные решения, основанные на технологии Vo. IP, особенно острой становится проблема межсетевого взаимодействия. Essentra EX Peering Manager представляет собой простое и недорогое решение для крупных операторов, клиринг центров и операторов с двусторонним обменом трафика. Этот граничный элемент NGN сети упрощает обмен трафиком между сетями SIP и/или H. 323, полностью удовлетворяя требованиям операторов в части протоколов межсетевого взаимодействия, систем учета/биллинга и маршрутизации. Полностью поддерживая межсетевое взаимодействие по протоколам SIP H. 323, Essentra EX обеспечивает полную совместимость с любой softswitch платформой фирмы Vocal. Tec либо других производителей. Essentra EX предоставляет расширенные возможности маршрутизации вызова с целью максимального увеличения производительности сети и снижения расходов на передачу трафика как в небольших, так и в крупных сетях на основе технологии Vo. IP. Поддержка протокола SIP на уровне предоставления услуг гарантирует, что вся сетевая топология, а также объекты предоставления услуг и маршрутизации будут скрыты от сетевого уровня, что позволит сократить время разработки приложений и упростить сетевое управление

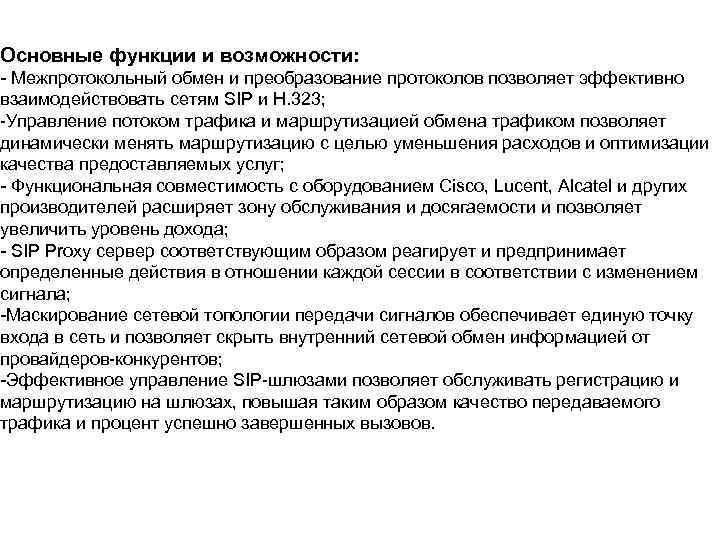

Основные функции и возможности: Межпротокольный обмен и преобразование протоколов позволяет эффективно взаимодействовать сетям SIP и H. 323; Управление потоком трафика и маршрутизацией обмена трафиком позволяет динамически менять маршрутизацию с целью уменьшения расходов и оптимизации качества предоставляемых услуг; Функциональная совместимость с оборудованием Cisco, Lucent, Alcatel и других производителей расширяет зону обслуживания и досягаемости и позволяет увеличить уровень дохода; SIP Proxy сервер соответствующим образом реагирует и предпринимает определенные действия в отношении каждой сессии в соответствии с изменением сигнала; Маскирование сетевой топологии передачи сигналов обеспечивает единую точку входа в сеть и позволяет скрыть внутренний сетевой обмен информацией от провайдеров конкурентов; Эффективное управление SIP шлюзами позволяет обслуживать регистрацию и маршрутизацию на шлюзах, повышая таким образом качество передаваемого трафика и процент успешно завершенных вызовов.

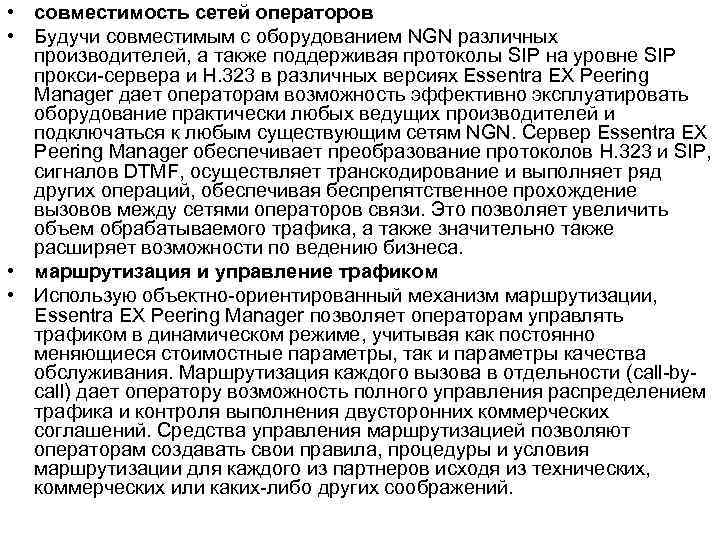

• совместимость сетей операторов • Будучи совместимым с оборудованием NGN различных производителей, а также поддерживая протоколы SIP на уровне SIP прокси сервера и H. 323 в различных версиях Essentra EX Peering Manager дает операторам возможность эффективно эксплуатировать оборудование практически любых ведущих производителей и подключаться к любым существующим сетям NGN. Сервер Essentra EX Peering Manager обеспечивает преобразование протоколов H. 323 и SIP, сигналов DTMF, осуществляет транскодирование и выполняет ряд других операций, обеспечивая беспрепятственное прохождение вызовов между сетями операторов связи. Это позволяет увеличить объем обрабатываемого трафика, а также значительно также расширяет возможности по ведению бизнеса. • маршрутизация и управление трафиком • Использую объектно ориентированный механизм маршрутизации, Essentra EX Peering Manager позволяет операторам управлять трафиком в динамическом режиме, учитывая как постоянно меняющиеся стоимостные параметры, так и параметры качества обслуживания. Маршрутизация каждого вызова в отдельности (call by call) дает оператору возможность полного управления распределением трафика и контроля выполнения двусторонних коммерческих соглашений. Средства управления маршрутизацией позволяют операторам создавать свои правила, процедуры и условия маршрутизации для каждого из партнеров исходя из технических, коммерческих или каких либо других соображений.

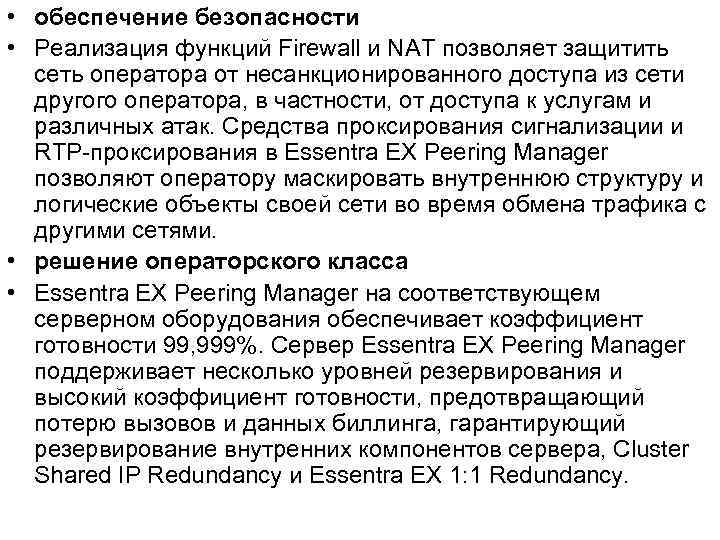

• обеспечение безопасности • Реализация функций Firewall и NAT позволяет защитить сеть оператора от несанкционированного доступа из сети другого оператора, в частности, от доступа к услугам и различных атак. Средства проксирования сигнализации и RTP проксирования в Essentra EX Peering Manager позволяют оператору маскировать внутреннюю структуру и логические объекты своей сети во время обмена трафика с другими сетями. • решение операторского класса • Essentra EX Peering Manager на соответствующем серверном оборудования обеспечивает коэффициент готовности 99, 999%. Сервер Essentra EX Peering Manager поддерживает несколько уровней резервирования и высокий коэффициент готовности, предотвращающий потерю вызовов и данных биллинга, гарантирующий резервирование внутренних компонентов сервера, Cluster Shared IP Redundancy и Essentra EX 1: 1 Redundancy.

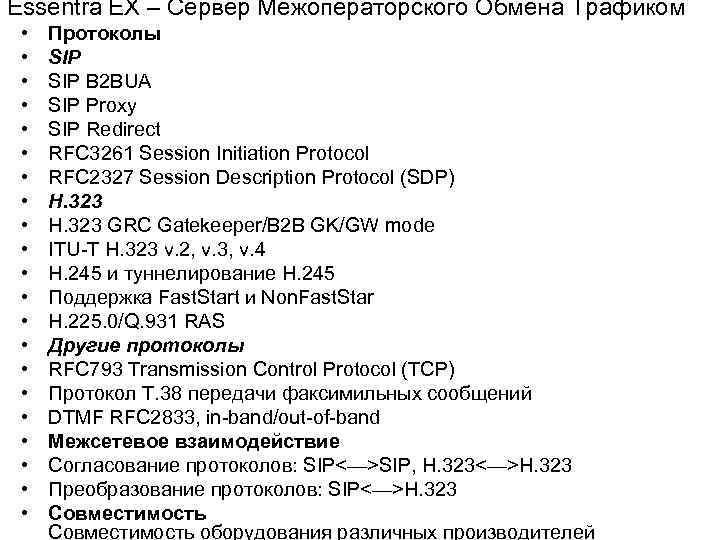

Essentra EX – Сервер Межоператорского Обмена Трафиком • • • • • • Протоколы SIP B 2 BUA SIP Proxy SIP Redirect RFC 3261 Session Initiation Protocol RFC 2327 Session Description Protocol (SDP) H. 323 GRC Gatekeeper/B 2 B GK/GW mode ITU T H. 323 v. 2, v. 3, v. 4 H. 245 и туннелирование H. 245 Поддержка Fast. Start и Non. Fast. Star H. 225. 0/Q. 931 RAS Другие протоколы RFC 793 Transmission Control Protocol (TCP) Протокол T. 38 передачи факсимильных сообщений DTMF RFC 2833, in band/out of band Межсетевое взаимодействие Согласование протоколов: SIP<—>SIP, H. 323<—>H. 323 Преобразование протоколов: SIP<—>H. 323 Совместимость оборудования различных производителей

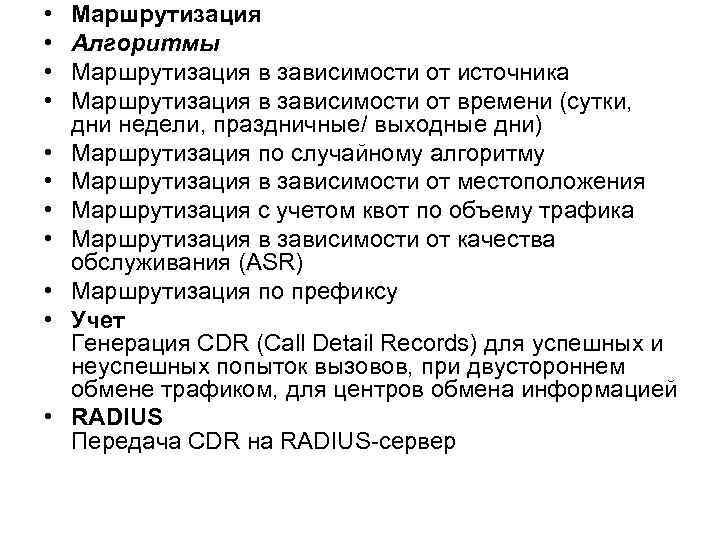

• • • Маршрутизация Алгоритмы Маршрутизация в зависимости от источника Маршрутизация в зависимости от времени (сутки, дни недели, праздничные/ выходные дни) Маршрутизация по случайному алгоритму Маршрутизация в зависимости от местоположения Маршрутизация с учетом квот по объему трафика Маршрутизация в зависимости от качества обслуживания (ASR) Маршрутизация по префиксу Учет Генерация CDR (Call Detail Records) для успешных и неуспешных попыток вызовов, при двустороннем обмене трафиком, для центров обмена информацией RADIUS Передача CDR на RADIUS сервер

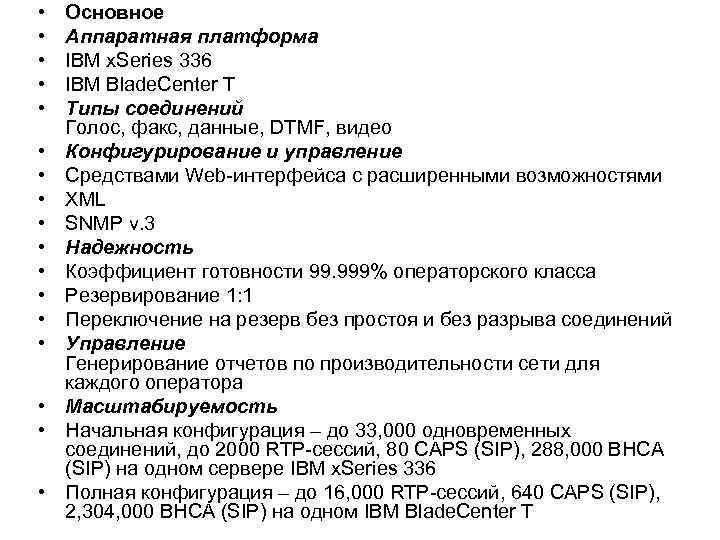

• • • • • Основное Аппаратная платформа IBM x. Series 336 IBM Blade. Center T Типы соединений Голос, факс, данные, DTMF, видео Конфигурирование и управление Средствами Web интерфейса с расширенными возможностями XML SNMP v. 3 Надежность Коэффициент готовности 99. 999% операторского класса Резервирование 1: 1 Переключение на резерв без простоя и без разрыва соединений Управление Генерирование отчетов по производительности сети для каждого оператора Масштабируемость Начальная конфигурация – до 33, 000 одновременных соединений, до 2000 RTP сессий, 80 CAPS (SIP), 288, 000 BHCA (SIP) на одном сервере IBM x. Series 336 Полная конфигурация – до 16, 000 RTP сессий, 640 CAPS (SIP), 2, 304, 000 BHCA (SIP) на одном IBM Blade. Center T

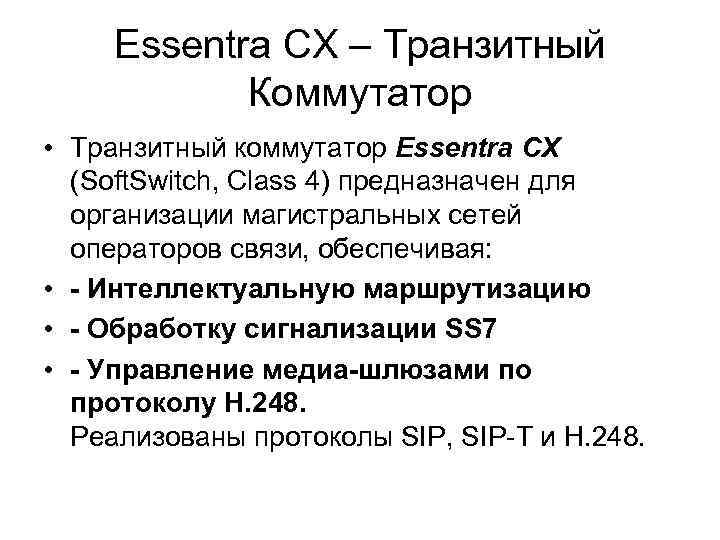

Essentra CX – Транзитный Коммутатор • Транзитный коммутатор Essentra CX (Soft. Switch, Class 4) предназначен для организации магистральных сетей операторов связи, обеспечивая: • - Интеллектуальную маршрутизацию • - Обработку сигнализации SS 7 • - Управление медиа-шлюзами по протоколу H. 248. Реализованы протоколы SIP, SIP T и H. 248.
• • • Продукт Essentra CX (Core Exchange) является масштабируемым транзитным коммутатором (Soft. Switch, Class 4), обеспечивающим высокое качество голосовых услуг, надежность операторского класса и непревзойденную гибкость обслуживания. В нем реализованы как функции управления медиа шлюзами (Media Gateway Controller), так и гибкое управление вызовами, самые современные технологии маршрутизации и поддержка сигнализации SS 7. Поддерживая подключение к услугам Тф. ОП/SS 7, Essentra CX обеспечивает плавный переход от существующих сетей TDM или Vo. IP к сетям нового поколения так же, как и создание новых мультисервисных сетей различного назначения. Поддержка в Essentra CX как традиционных услуг международной, междугородной и местной связи, так и новых услуг на единой платформе позволяет снизить эксплуатационные расходы операторов и получать новые источники дохода, базируя на этой же транзитной сети такие услуг как IP Centrex, Unified Messaging, Instant Messaging, видео и др. неограниченные возможности построения ngn Транзитный коммутатор Essentra CX поддерживает управление шлюзами SIP, и медиа шлюзами с протоколом MEGACO, обеспечивая совместимость между оборудованием различных производителей. Полная реализация протокола MEGACO/H. 248 позволяет обеспечить управление медиа шлюзами магистральной сети до уровня канала и интегрировать в сеть медиа шлюзы различных производителей, обеспечивая при этом полную управляемость сети. Реализация протокола SIP дает возможность подключать в сеть практически любое оборудование. Это делает Essentra CX наиболее подходящим решением для управления сетями с оборудованием различных производителей, позволяет операторам максимально увеличить использование существующего оборудования и устанавливать новое оборудование, расширяющее возможности сети по предоставлению услуг.

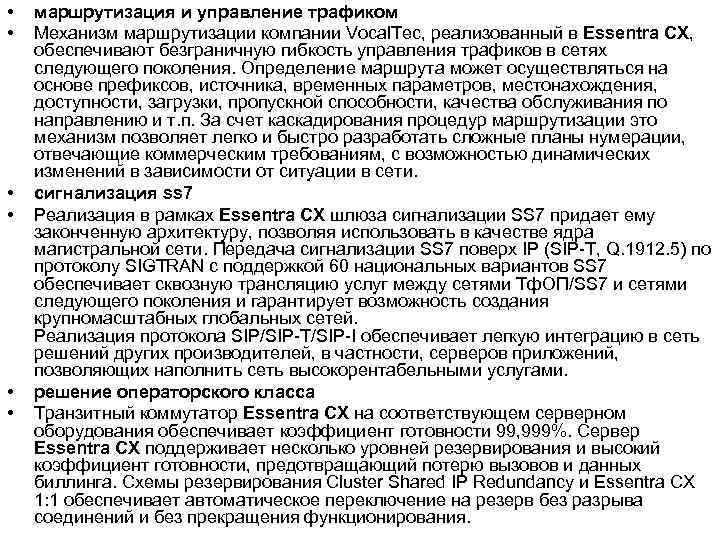

• • • маршрутизация и управление трафиком Механизм маршрутизации компании Vocal. Tec, реализованный в Essentra CX, обеспечивают безграничную гибкость управления трафиков в сетях следующего поколения. Определение маршрута может осуществляться на основе префиксов, источника, временных параметров, местонахождения, доступности, загрузки, пропускной способности, качества обслуживания по направлению и т. п. За счет каскадирования процедур маршрутизации это механизм позволяет легко и быстро разработать сложные планы нумерации, отвечающие коммерческим требованиям, с возможностью динамических изменений в зависимости от ситуации в сети. сигнализация ss 7 Реализация в рамках Essentra CX шлюза сигнализации SS 7 придает ему законченную архитектуру, позволяя использовать в качестве ядра магистральной сети. Передача сигнализации SS 7 поверх IP (SIP T, Q. 1912. 5) по протоколу SIGTRAN с поддержкой 60 национальных вариантов SS 7 обеспечивает сквозную трансляцию услуг между сетями Тф. ОП/SS 7 и сетями следующего поколения и гарантирует возможность создания крупномасштабных глобальных сетей. Реализация протокола SIP/SIP T/SIP I обеспечивает легкую интеграцию в сеть решений других производителей, в частности, серверов приложений, позволяющих наполнить сеть высокорентабельными услугами. решение операторского класса Транзитный коммутатор Essentra CX на соответствующем серверном оборудования обеспечивает коэффициент готовности 99, 999%. Сервер Essentra CX поддерживает несколько уровней резервирования и высокий коэффициент готовности, предотвращающий потерю вызовов и данных биллинга. Схемы резервирования Cluster Shared IP Redundancy и Essentra CX 1: 1 обеспечивает автоматическое переключение на резерв без разрыва соединений и без прекращения функционирования.

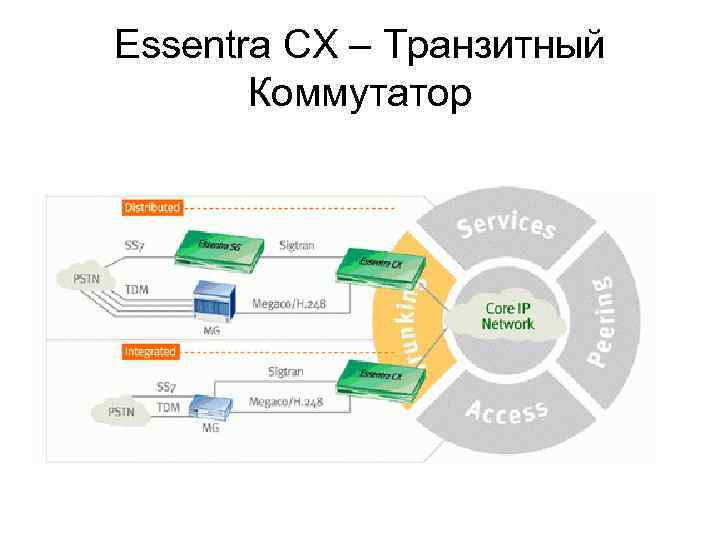

Essentra CX – Транзитный Коммутатор
Essentra OSS – Сервер Операционной поддержки • Essentra OSS централизованная система управления Essentra Soft. Switch с возможностью удаленного конфигурирования услуг, мониторинга и обслуживания элементов архитектуры Essentra Soft. Switch. Она предоставляет детальную картину всей сети на всех технологических уровнях и обладает удобным, ориентированным на пользователя графическим интерфейсом. Благодаря функциям универсального группового конфигурирования параметров элементов сети и сложных планов маршрутизации Essentra OSS позволяет значительно упростить управлению сетью и повысить качество предоставления услуг. Основные преимущества Essentra OSS: • Удобное, быстрое и наглядное конфигурирование системы и услуг • Централизованная система мониторинга неисправностей в режиме реального времени • Территориально распределенное администрирование через Webинтерфейс • Автоматизация процесса обслуживания без необходимости обслуживания каждого устройства в отдельности • Организация управления сетью на уровне сервисов

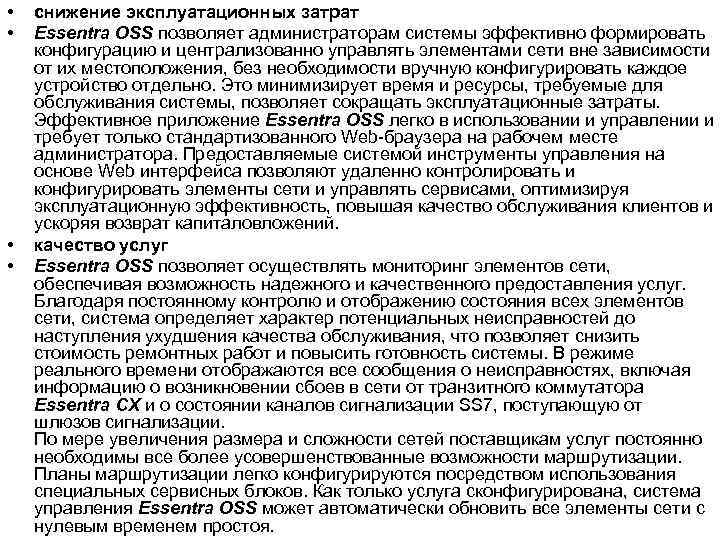

• • снижение эксплуатационных затрат Essentra OSS позволяет администраторам системы эффективно формировать конфигурацию и централизованно управлять элементами сети вне зависимости от их местоположения, без необходимости вручную конфигурировать каждое устройство отдельно. Это минимизирует время и ресурсы, требуемые для обслуживания системы, позволяет сокращать эксплуатационные затраты. Эффективное приложение Essentra OSS легко в использовании и управлении и требует только стандартизованного Web браузера на рабочем месте администратора. Предоставляемые системой инструменты управления на основе Web интерфейса позволяют удаленно контролировать и конфигурировать элементы сети и управлять сервисами, оптимизируя эксплуатационную эффективность, повышая качество обслуживания клиентов и ускоряя возврат капиталовложений. качество услуг Essentra OSS позволяет осуществлять мониторинг элементов сети, обеспечивая возможность надежного и качественного предоставления услуг. Благодаря постоянному контролю и отображению состояния всех элементов сети, система определяет характер потенциальных неисправностей до наступления ухудшения качества обслуживания, что позволяет снизить стоимость ремонтных работ и повысить готовность системы. В режиме реального времени отображаются все сообщения о неисправностях, включая информацию о возникновении сбоев в сети от транзитного коммутатора Essentra CX и о состоянии каналов сигнализации SS 7, поступающую от шлюзов сигнализации. По мере увеличения размера и сложности сетей поставщикам услуг постоянно необходимы все более усовершенствованные возможности маршрутизации. Планы маршрутизации легко конфигурируются посредством использования специальных сервисных блоков. Как только услуга сконфигурирована, система управления Essentra OSS может автоматически обновить все элементы сети с нулевым временем простоя.
• • • решение операторского класса Аппаратная платформа Essentra OSS на базе IBM x. Series соответствует 3 уровню классификации NEBS, включая отказоустойчивость, и является решением операторского класса, разработанным для предоставления операторами сетей услуг высочайшего качества и готовности. Essentra OSS реализует возможность постепенного обновления и управления практически неограниченным количеством элементов сети, поддерживающих протоколы SIP, H. 323 и Megaco/H. 248. Многоуровневая защита предотвращает несанкционированный доступ к системе управления. Ролевое обеспечение безопасности позволяет каждому администратору наблюдать и конфигурировать в системе только те устройства, которые соответствуют его задачам и роли в компании. Кроме того, средствами протоколов SNMPv 3 и HTTPS обеспечивается безопасное взаимодействие между сервером Essentra OSS и управляемыми устройствами архитектуры Essentra Soft. Switch. соответствие стандартам Архитектура системы управления Essentra OSS базируется на модели Telecommunication Management Network (TMN) и удовлетворяет всем предъявляемым требованиям и ожиданиям. Управление осуществляется как на уровне элементов Essentra Soft. Switch так и на уровне сети в целом, соответственно реализуя функции EMS (Element Management System) и NMS (Network Management System), а также, частично, уровня управления услугами SML (Service Management Layer). Поддерживаемые стандарты и протоколы: SNMPv 3 HTTP/HTTPS ITU X. 700: X. 731 (State Management Function), X. 733 (Alarm Reporting Function) SNMP MIBs: SIP MIB, Network Services Monitoring MIB (RFC 2788), Entity State MIB, Alarm MIB XML

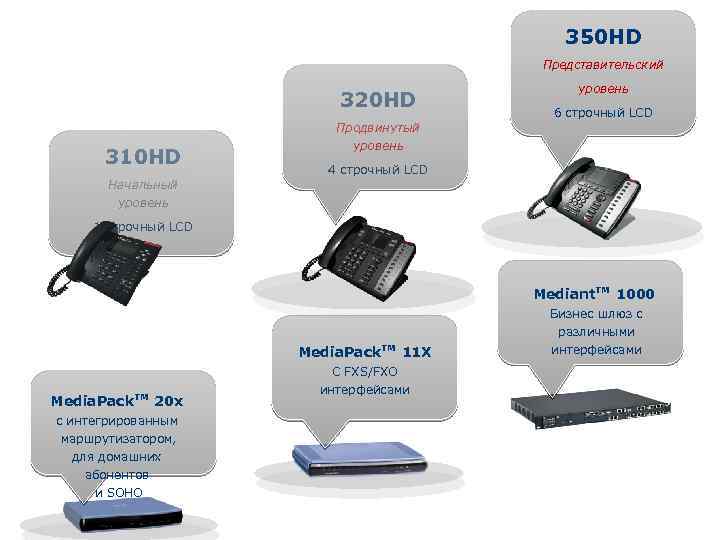

350 HD Представительский 320 HD 310 HD уровень 6 строчный LCD Продвинутый уровень 4 строчный LCD Начальный уровень 1 строчный LCD Mediant™ 1000 Бизнес шлюз с различными Media. Pack™ 11 X Media. Pack™ 20 x с интегрированным маршрутизатором, для домашних абонентов и SOHO С FXS/FXO интерфейсами

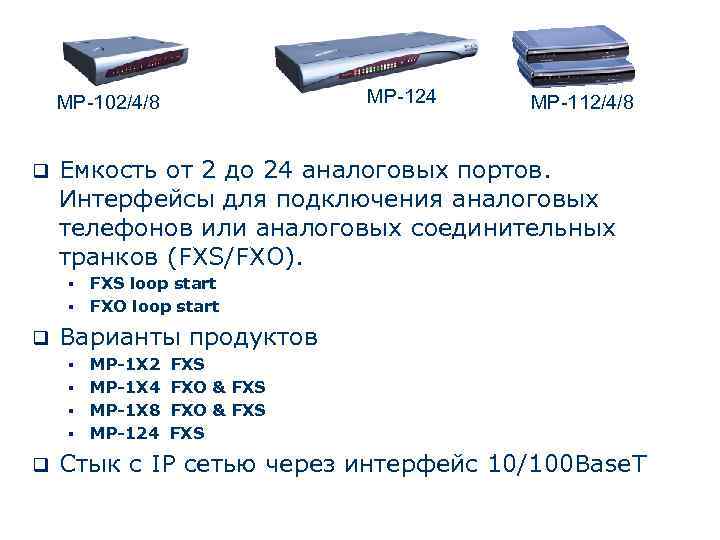

MP-124 MP-102/4/8 q Емкость от 2 до 24 аналоговых портов. Интерфейсы для подключения аналоговых телефонов или аналоговых соединительных транков (FXS/FXO). § § q FXS loop start FXO loop start Варианты продуктов § § q MP-112/4/8 MP-1 X 2 MP-1 X 4 MP-1 X 8 MP-124 FXS FXO & FXS Стык с IP сетью через интерфейс 10/100 Base. T

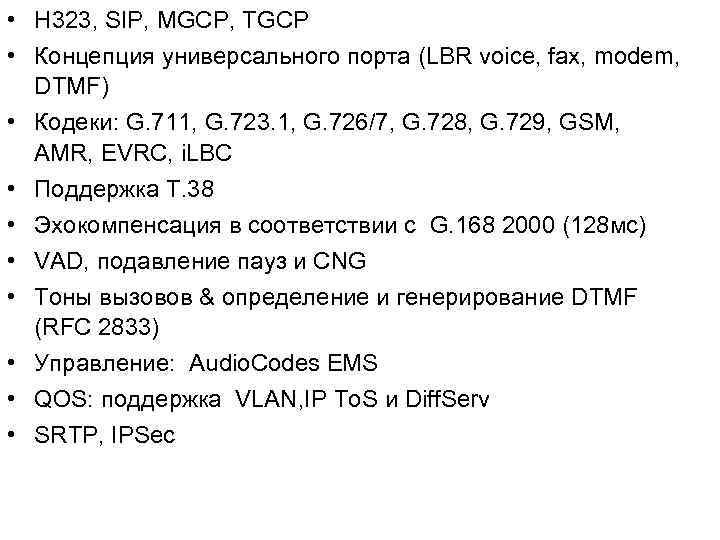

• H 323, SIP, MGCP, TGCP • Концепция универсального порта (LBR voice, fax, modem, DTMF) • Кодеки: G. 711, G. 723. 1, G. 726/7, G. 728, G. 729, GSM, AMR, EVRC, i. LBC • Поддержка Т. 38 • Эхокомпенсация в соответствии с G. 168 2000 (128 мс) • VAD, подавление пауз и CNG • Тоны вызовов & определение и генерирование DTMF (RFC 2833) • Управление: Audio. Codes EMS • QOS: поддержка VLAN, IP To. S и Diff. Serv • SRTP, IPSec

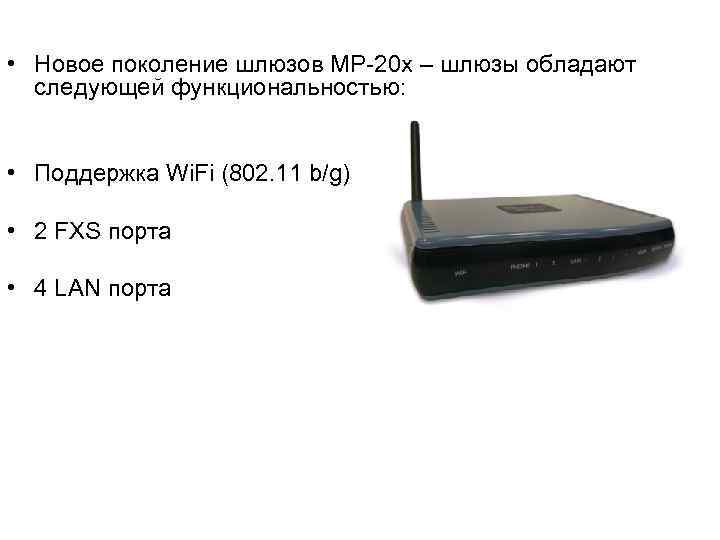

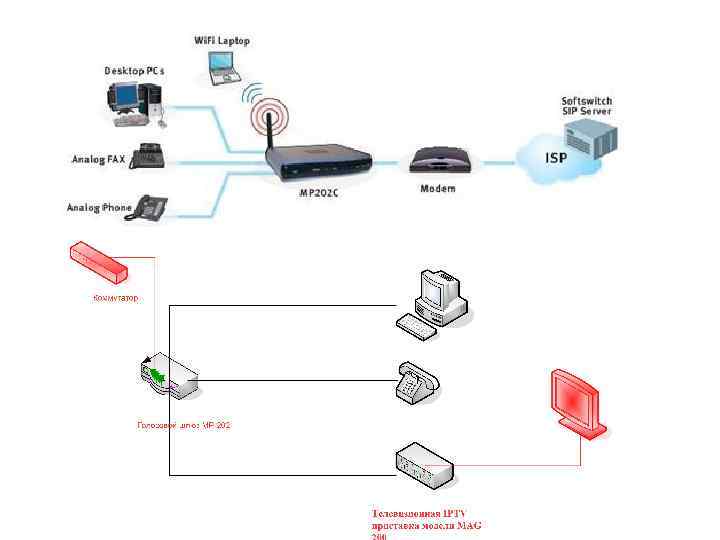

• Новое поколение шлюзов MP 20 x – шлюзы обладают следующей функциональностью: • Поддержка Wi. Fi (802. 11 b/g) • 2 FXS порта • 4 LAN порта

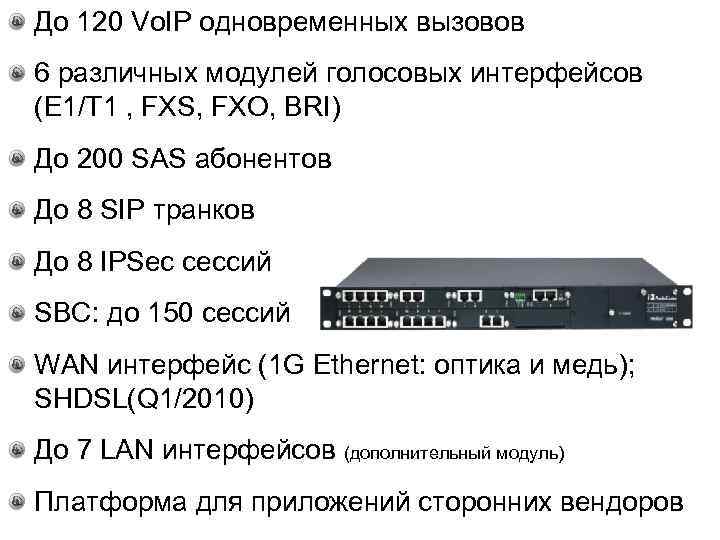

До 120 Vo. IP одновременных вызовов 6 различных модулей голосовых интерфейсов (E 1/T 1 , FXS, FXO, BRI) До 200 SAS абонентов До 8 SIP транков До 8 IPSec сессий SBC: до 150 сессий WAN интерфейс (1 G Ethernet: оптика и медь); SHDSL(Q 1/2010) До 7 LAN интерфейсов (дополнительный модуль) Платформа для приложений сторонних вендоров

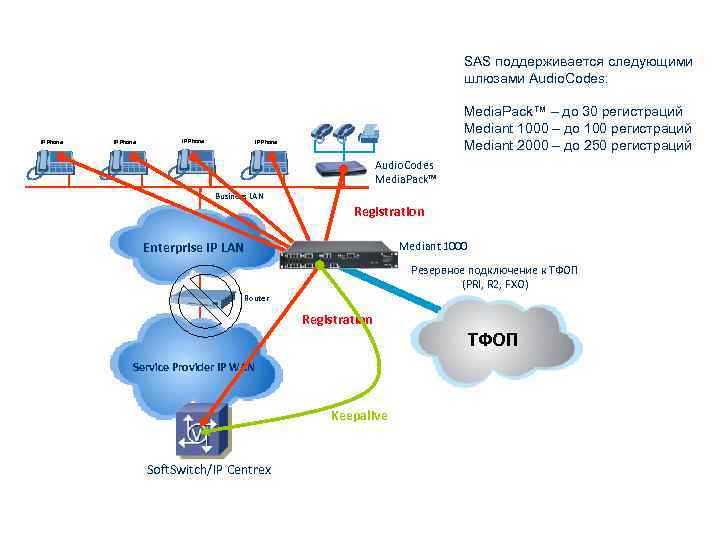

SAS поддерживается следующими шлюзами Audio. Codes: IP Phone Media. Pack™ – до 30 регистраций Mediant 1000 – до 100 регистраций Mediant 2000 – до 250 регистраций IP Phone Audio. Codes Media. Pack™ Business LAN Registration Enterprise IP LAN Mediant 1000 Резервное подключение к ТФОП (PRI, R 2, FXO) Router Registration Service Provider IP WAN Keepalive Soft. Switch/IP Centrex ТФОП
• • Поддержка 1, 2, 4, 8, 16 потоков E 1 Поддержка H. 323, SIP, MGCP, Megaco Поддержка сигнализаций CAS, ISDN PRI SS 7 SIGTRAN: M 2 UA/M 3 UA/SCTP Поддержка передачи факсов T. 38 Динамический джиттер буфер (до 300 msec) Эхо-компенсация • Линейная, G. 168 -2002, 30/64/128 msec • Акустическая • CNG – генерация комфортного шума • • Резервирование сетевого подключения Резервирование источников питания Программные лицензии Система управления Audio. Codes EMS

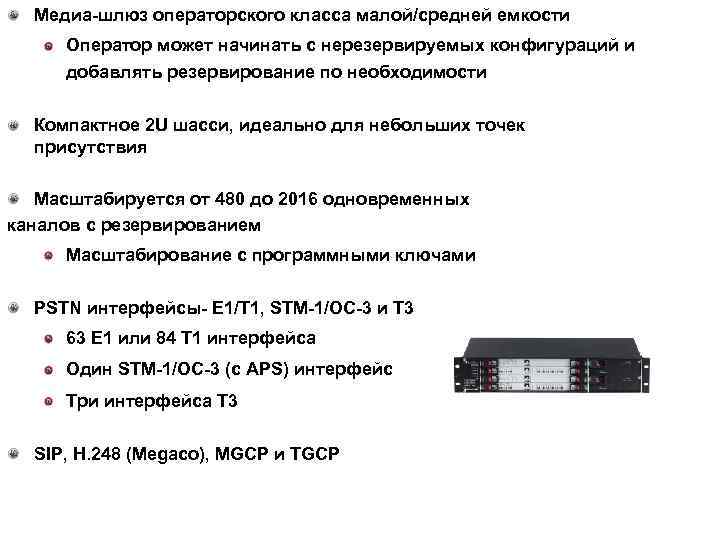

Медиа-шлюз операторского класса малой/средней емкости Оператор может начинать с нерезервируемых конфигураций и добавлять резервирование по необходимости Компактное 2 U шасси, идеально для небольших точек присутствия Масштабируется от 480 до 2016 одновременных каналов с резервированием Масштабирование с программными ключами PSTN интерфейсы- E 1/T 1, STM-1/OC-3 и T 3 63 E 1 или 84 T 1 интерфейса Один STM-1/OC-3 (с APS) интерфейс Три интерфейса T 3 SIP, H. 248 (Megaco), MGCP и TGCP

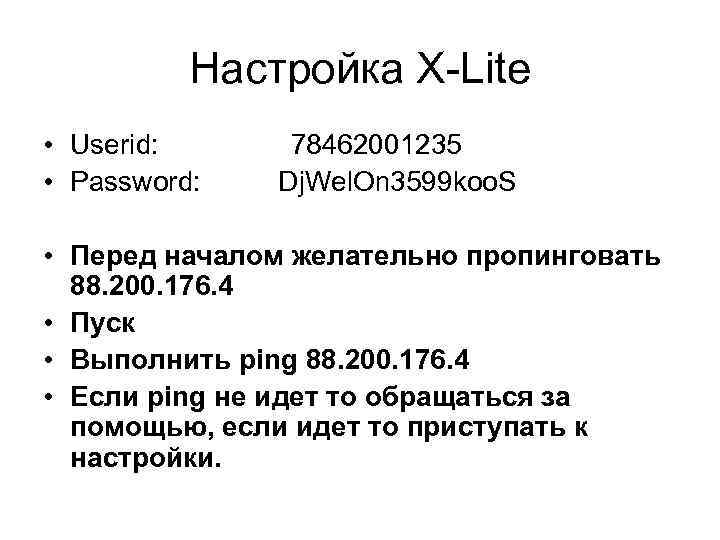

Настройка X Lite • Userid: 78462001235 • Password: Dj. Wel. On 3599 koo. S • Перед началом желательно пропинговать 88. 200. 176. 4 • Пуск • Выполнить ping 88. 200. 176. 4 • Если ping не идет то обращаться за помощью, если идет то приступать к настройки.

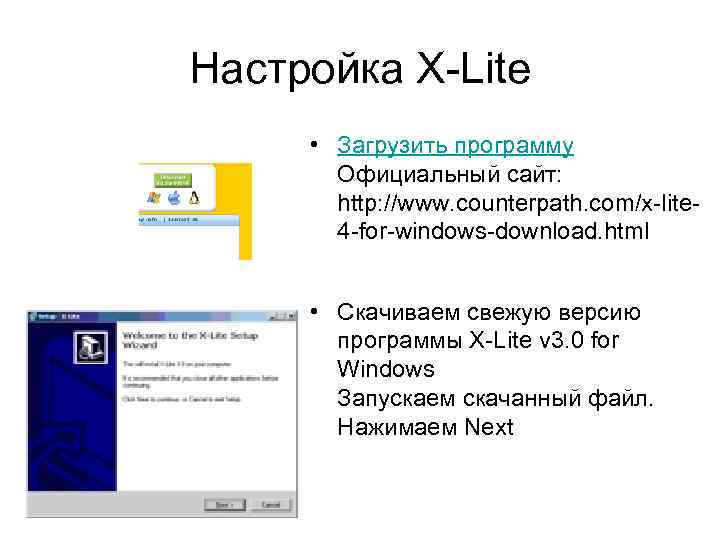

Настройка X Lite • Загрузить программу Официальный сайт: http: //www. counterpath. com/x lite 4 for windows download. html • Скачиваем свежую версию программы X Lite v 3. 0 for Windows Запускаем скачанный файл. Нажимаем Next

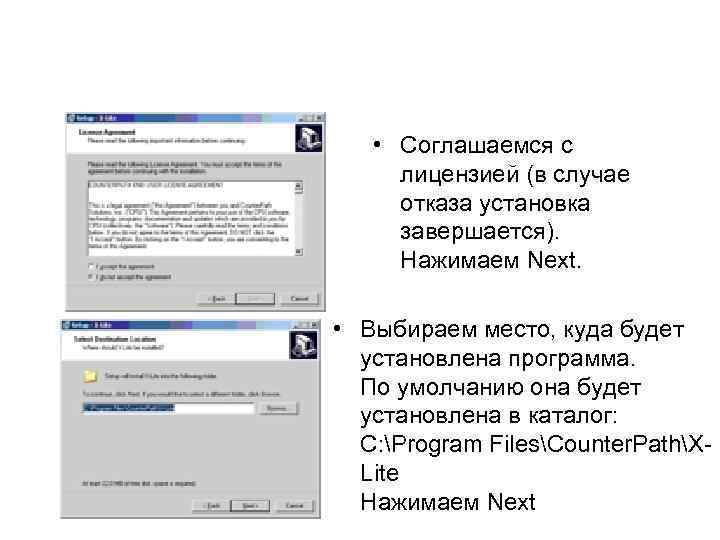

• Соглашаемся с лицензией (в случае отказа установка завершается). Нажимаем Next. • Выбираем место, куда будет установлена программа. По умолчанию она будет установлена в каталог: C: Program FilesCounter. PathX Lite Нажимаем Next

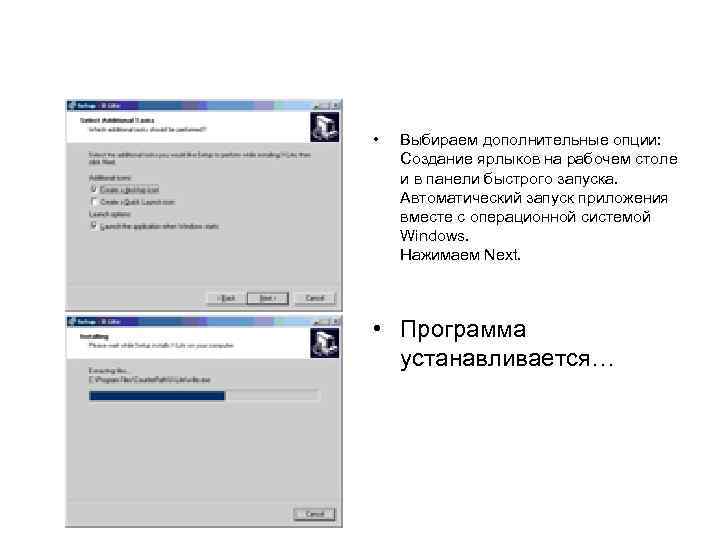

• Выбираем дополнительные опции: Создание ярлыков на рабочем столе и в панели быстрого запуска. Автоматический запуск приложения вместе с операционной системой Windows. Нажимаем Next. • Программа устанавливается…

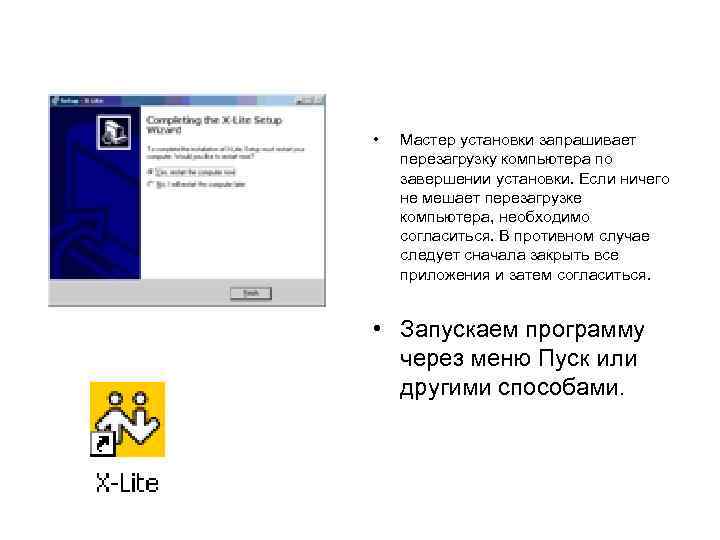

• Мастер установки запрашивает перезагрузку компьютера по завершении установки. Если ничего не мешает перезагрузке компьютера, необходимо согласиться. В противном случае следует сначала закрыть все приложения и затем согласиться. • Запускаем программу через меню Пуск или другими способами.
• Появляется окно с текущими аккаунтами: Выбираем добавить (Add…) • Заполняем следующее: Display name –имя, отображаемое на телефоне, например Vasya User name ваш логин для <Домашнего Интернета>, например пока это будет 7846 XXXX Password ваш пароль в нашей системе. " нужно заменить на "ваш пароль” Authorization user name – то же, что User name но без 7846 Domain – 88. 200. 176. 4 Остальные закладки оставляем по умолчанию.
• Телефон готов к работе. • После настройки появится диалоговое окно с запросом на обновление версии программы: A new version of X-Lite is available for downloading. Do you want to download it now? . От обновления необходимо отказаться, нажав "No" (Нет).

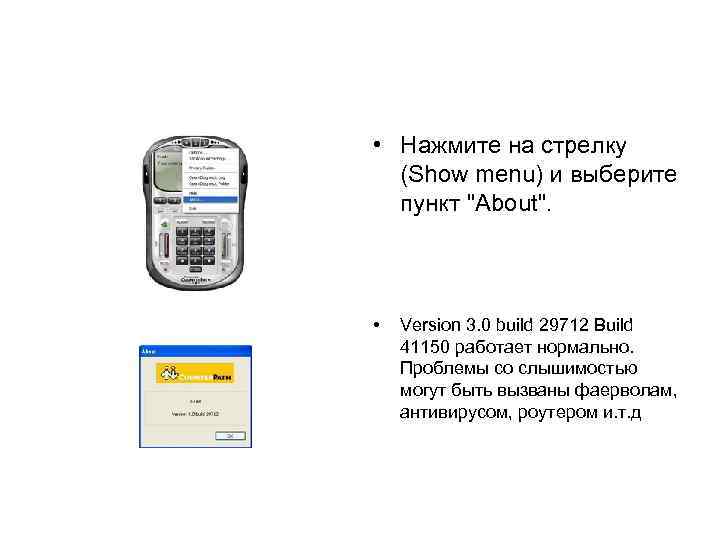

• Нажмите на стрелку (Show menu) и выберите пункт "About". • Version 3. 0 build 29712 Build 41150 работает нормально. Проблемы со слышимостью могут быть вызваны фаерволам, антивирусом, роутером и. т. д

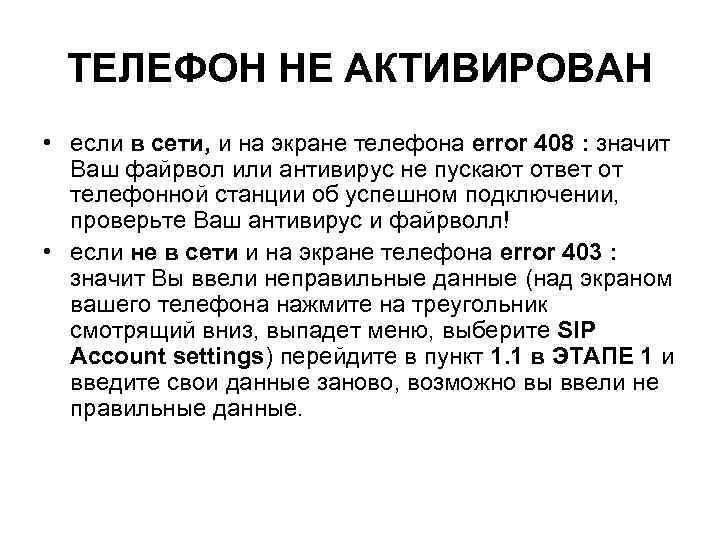

ТЕЛЕФОН НЕ АКТИВИРОВАН • если в сети, и на экране телефона error 408 : значит Ваш файрвол или антивирус не пускают ответ от телефонной станции об успешном подключении, проверьте Ваш антивирус и файрволл! • если не в сети и на экране телефона error 403 : значит Вы ввели неправильные данные (над экраном вашего телефона нажмите на треугольник смотрящий вниз, выпадет меню, выберите SIP Account settings) перейдите в пункт 1. 1 в ЭТАПЕ 1 и введите свои данные заново, возможно вы ввели не правильные данные.

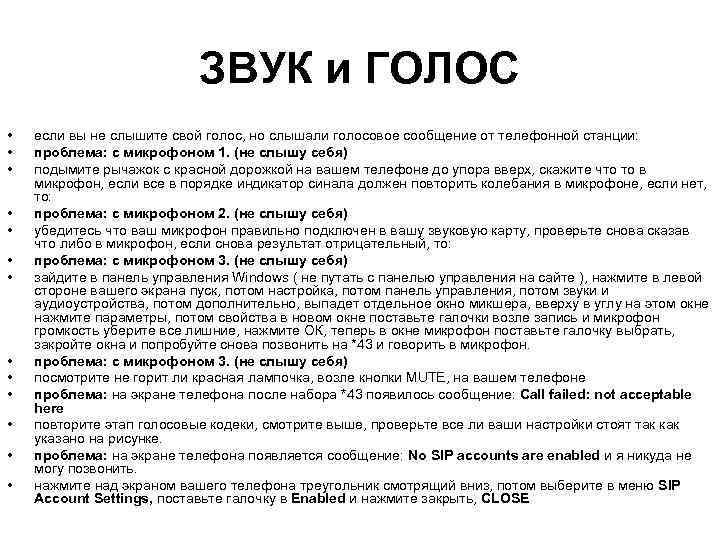

ЗВУК и ГОЛОС • • • • если вы не слышите свой голос, но слышали голосовое сообщение от телефонной станции: проблема: с микрофоном 1. (не слышу себя) подымите рычажок с красной дорожкой на вашем телефоне до упора вверх, скажите что то в микрофон, если все в порядке индикатор синала должен повторить колебания в микрофоне, если нет, то: проблема: с микрофоном 2. (не слышу себя) убедитесь что ваш микрофон правильно подключен в вашу звуковую карту, проверьте снова сказав что либо в микрофон, если снова результат отрицательный, то: проблема: с микрофоном 3. (не слышу себя) зайдите в панель управления Windows ( не путать с панелью управления на сайте ), нажмите в левой стороне вашего экрана пуск, потом настройка, потом панель управления, потом звуки и аудиоустройства, потом дополнительно, выпадет отдельное окно микшера, вверху в углу на этом окне нажмите параметры, потом свойства в новом окне поставьте галочки возле запись и микрофон громкость уберите все лишние, нажмите ОК, теперь в окне микрофон поставьте галочку выбрать, закройте окна и попробуйте снова позвонить на *43 и говорить в микрофон. проблема: с микрофоном 3. (не слышу себя) посмотрите не горит ли красная лампочка, возле кнопки MUTE, на вашем телефоне проблема: на экране телефона после набора *43 появилось сообщение: Call failed: not acceptable here повторите этап голосовые кодеки, смотрите выше, проверьте все ли ваши настройки стоят так как указано на рисунке. проблема: на экране телефона появляется сообщение: No SIP accounts are enabled и я никуда не могу позвонить. нажмите над экраном вашего телефона треугольник смотрящий вниз, потом выберите в меню SIP Account Settings, поставьте галочку в Enabled и нажмите закрыть, CLOSE
Возможные неполадки и способы их устранения • Собеседник вас не слышит Обратите внимание на красный индикатор слева от виртуальной телефонной клавиатуры. Он показывает уровень сигнала, принимаемого с микрофона. Отсутствие колебаний столбика в то время, как вы говорите, означает, что у вас, скорее всего, неправильно подключён микрофон. Если индикатор показывает наличие сигнала, а собеседник вас не слышит – проблема, скорее всего, на его стороне. Вам не слышно собеседника Обратите внимание на зелёный индикатор справа от виртуальной клавиатуры. Он показывает уровень звукового сигнала, передаваемого программой на наушники. Если индикатор показывает наличие сигнала, а вы не слышите собеседника, проверьте подключение наушников. Кроме того, не исключено, что у вас вообще заблокировано воспроизведение звука, и следует изменить аудио настройки компьютера.

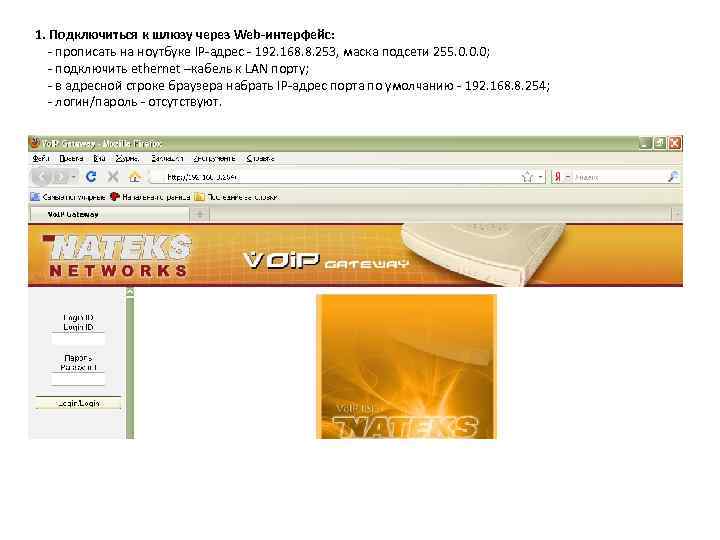

1. Подключиться к шлюзу через Web-интерфейс: - прописать на ноутбуке IP-адрес - 192. 168. 8. 253, маска подсети 255. 0. 0. 0; - подключить ethernet –кабель к LAN порту; - в адресной строке браузера набрать IP-адрес порта по умолчанию - 192. 168. 8. 254; - логин/пароль - отсутствуют.

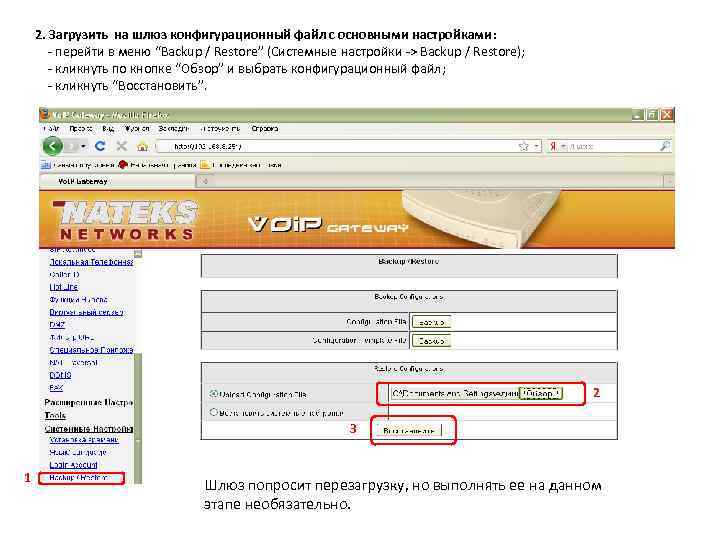

2. Загрузить на шлюз конфигурационный файл с основными настройками: - перейти в меню “Backup / Restore” (Системные настройки -> Backup / Restore); - кликнуть по кнопке “Обзор” и выбрать конфигурационный файл; - кликнуть “Восстановить”. 2 3 1 Шлюз попросит перезагрузку, но выполнять ее на данном этапе необязательно.

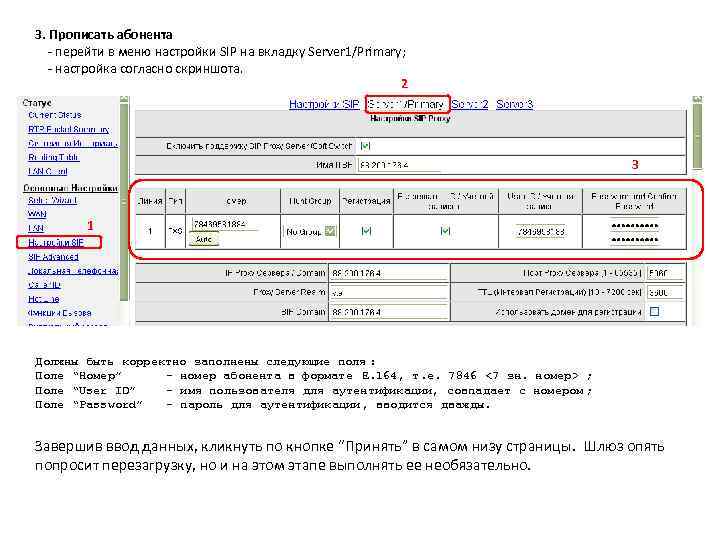

3. Прописать абонента - перейти в меню настройки SIP на вкладку Server 1/Primary; - настройка согласно скриншота. 2 3 1 Должны быть корректно заполнены следующие поля : Поле “Номер” – номер абонента в формате E. 164, т. е. 7846 <7 зн. номер> ; Поле “User ID” – имя пользователя для аутентификации, совпадает с номером ; Поле “Password” – пароль для аутентификации , вводится дважды. Завершив ввод данных, кликнуть по кнопке “Принять” в самом низу страницы. Шлюз опять попросит перезагрузку, но и на этом этапе выполнять ее необязательно.

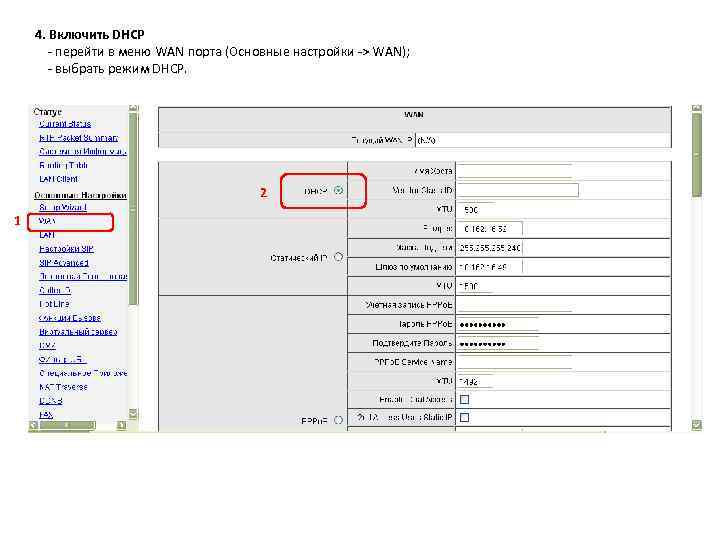

4. Включить DHCP - перейти в меню WAN порта (Основные настройки -> WAN); - выбрать режим DHCP. 2 1

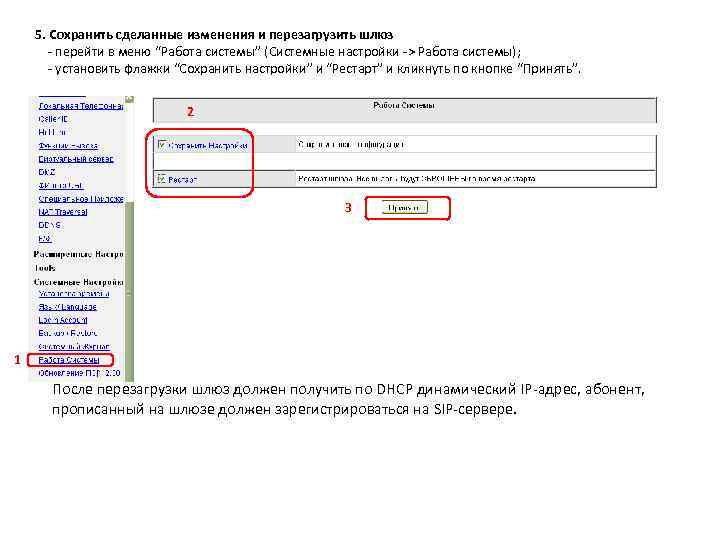

5. Сохранить сделанные изменения и перезагрузить шлюз - перейти в меню “Работа системы” (Системные настройки -> Работа системы); - установить флажки “Сохранить настройки” и “Рестарт” и кликнуть по кнопке “Принять”. 2 3 1 После перезагрузки шлюз должен получить по DHCP динамический IP-адрес, абонент, прописанный на шлюзе должен зарегистрироваться на SIP-сервере.

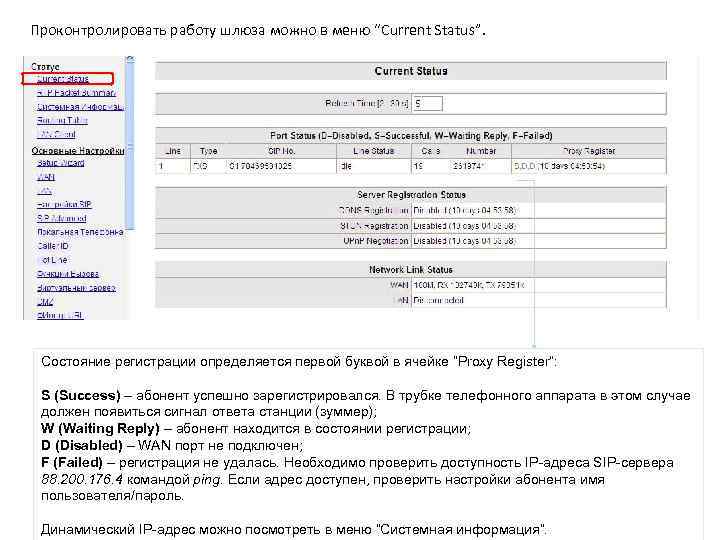

Проконтролировать работу шлюза можно в меню “Current Status”. Состояние регистрации определяется первой буквой в ячейке “Proxy Register”: S (Success) – абонент успешно зарегистрировался. В трубке телефонного аппарата в этом случае должен появиться сигнал ответа станции (зуммер); W (Waiting Reply) – абонент находится в состоянии регистрации; D (Disabled) – WAN порт не подключен; F (Failed) – регистрация не удалась. Необходимо проверить доступность IP адреса SIP сервера 88. 200. 176. 4 командой ping. Если адрес доступен, проверить настройки абонента имя пользователя/пароль. Динамический IP адрес можно посмотреть в меню “Системная информация”.
