Требования к камерам сгорания экономичность • Высокая полнота сгорания топлива на всех режимах работы • Минимальные потери полного давления надежность • Широкие пределы устойчивого горения • Надежный розжиг топлива в земных и высотных условиях • Отсутствие пульсаций давления, (вибрационного горения). • Заданное распределение температур по радиусу на выходе из КС • Минимальная окружная неравномерность поля температур на выходе из КС • Отсутствие нагара на элементах конструкции КС Экология Низкий уровень выбросов CO и NOx. (по нормам ИКАО) • . • Способность работать на различных топливах • Минимальные габариты и масса • Технологичность • Контролепригодность • Ремонтопригодность
Процессы, протекающие в камере сгорания
Конструктивная схема камеры сгорания Фронтовое диффузор устройство форсунка жаровая труба кожух
Типы камер сгорания трубчатая Простота доводки Ремонтная технологичность Неравномерность на выходе Масса, габариты Высокие гидр. потери Не включается в силовую схе кольцевая Мин. размеры Равномерность на выходе Мин. потери Низкая жесткость Трубчато-кольцевая

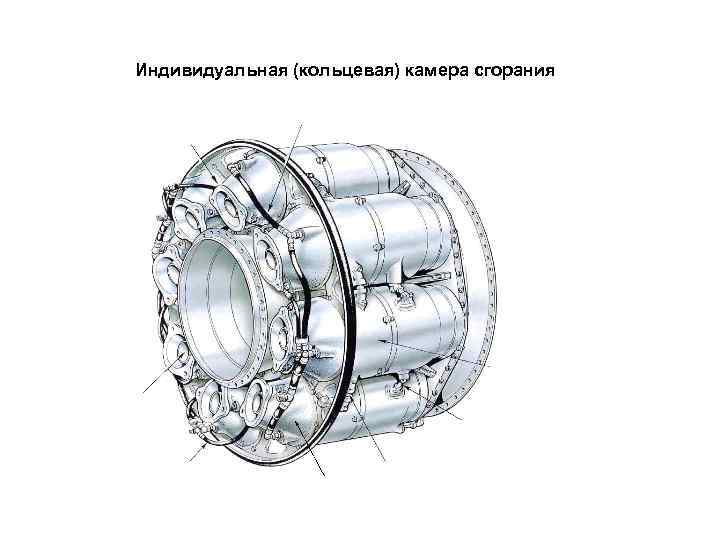

Индивидуальная (кольцевая) камера сгорания
Трубчато-кольцевая камера сгорания
Кольцевая камера сгорания. 1 2 8 7 6 5 4 3
Комбинированная камера сгорания двигателя ПС-90 А
Двухзонная камера сгорания основная зона горения дежурная зона горения Зона смешения • Широкий диапазон устойчивой работы • Высокая полнота сгорания • Низкая эмиссия вр. веществ • Малая длина • Сложность конструкции Низкий расход охл. воздуха и топливной аппаратуры
Корпус камеры сгорания внутренний Нагрузки: Внешнее давление Осевая сила Крутящий момент наружный Нагрузки: Внутреннее давление Осевая сила Крутящий момент ПС-90 А

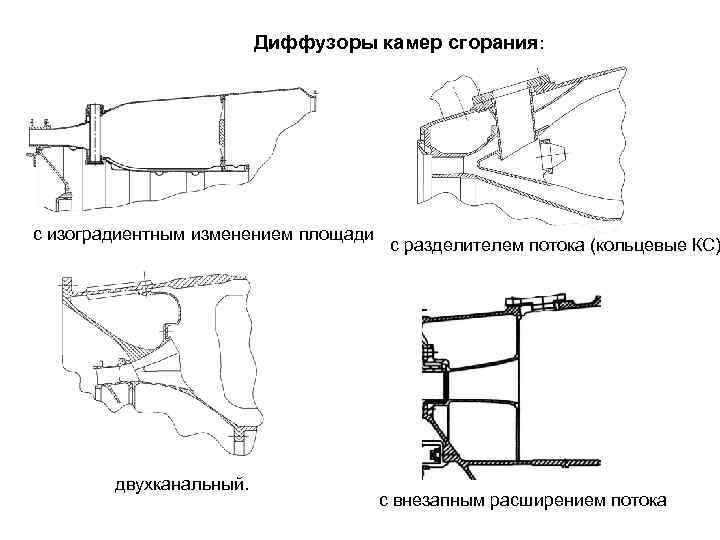

Диффузоры камер сгорания: с изоградиентным изменением площади двухканальный. с разделителем потока (кольцевые КС) с внезапным расширением потока

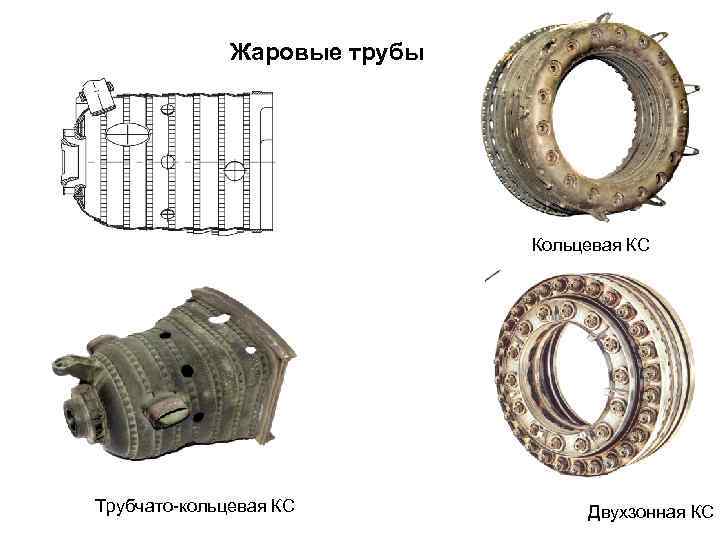

Жаровые трубы Кольцевая КС Трубчато-кольцевая КС Двухзонная КС
охлаждение жаровых труб: Поле температур

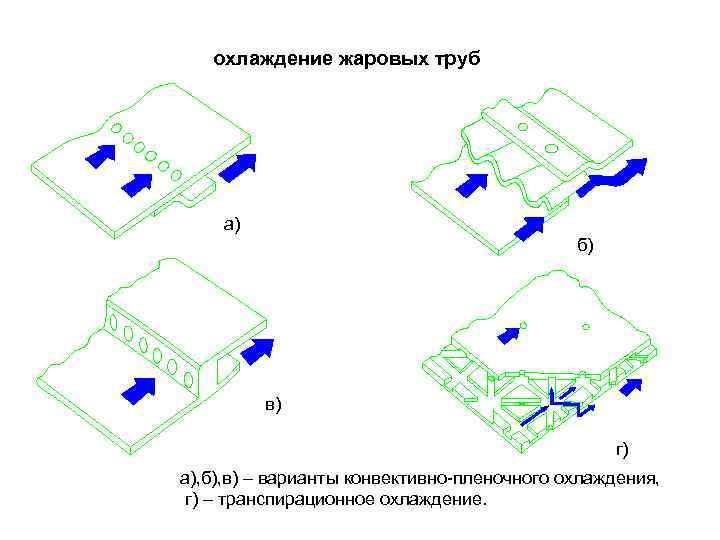

охлаждение жаровых труб а) б) в) г) а), б), в) – варианты конвективно-пленочного охлаждения, г) – транспирационное охлаждение.

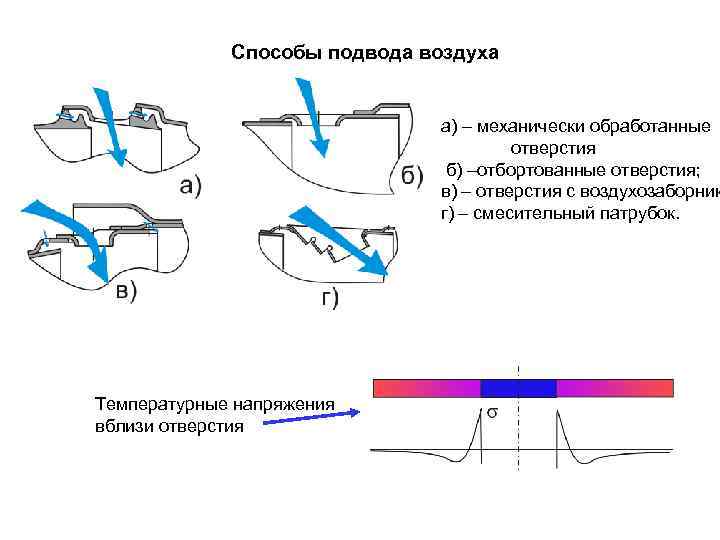

Способы подвода воздуха а) – механически обработанные отверстия б) –отбортованные отверстия; в) – отверстия с воздухозаборник г) – смесительный патрубок. Температурные напряжения вблизи отверстия
Фронтовые устройства камер сгорания с лопаточным завихрителем с щелевой головкой с конусным стабилизатором

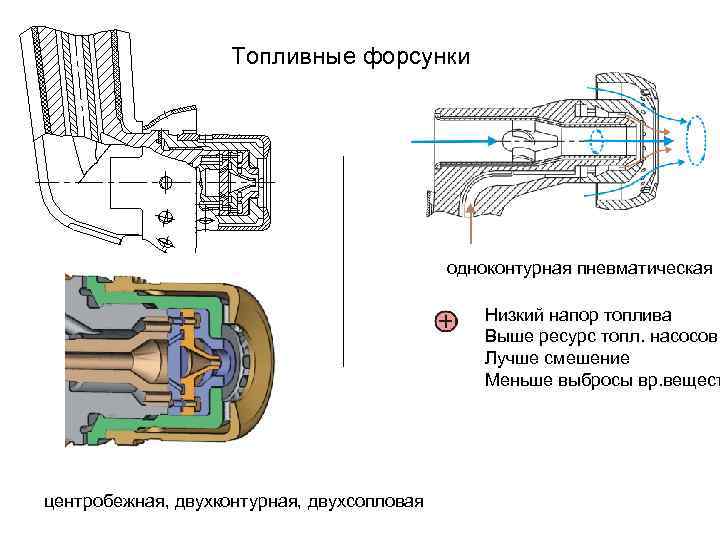

Топливные форсунки одноконтурная пневматическая Низкий напор топлива Выше ресурс топл. насосов Лучше смешение Меньше выбросы вр. вещест центробежная, двухконтурная, двухсопловая

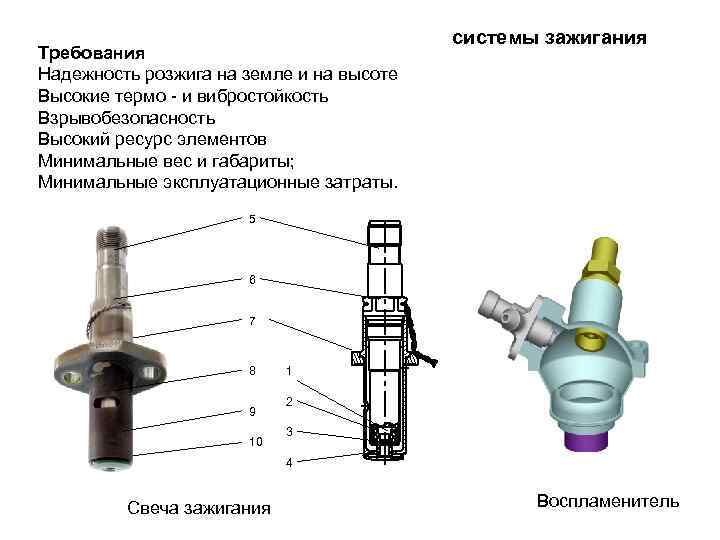

Требования Надежность розжига на земле и на высоте Высокие термо - и вибростойкость Взрывобезопасность Высокий ресурс элементов Минимальные вес и габариты; Минимальные эксплуатационные затраты. системы зажигания 5 6 7 8 9 10 1 2 3 4 Свеча зажигания Воспламенитель

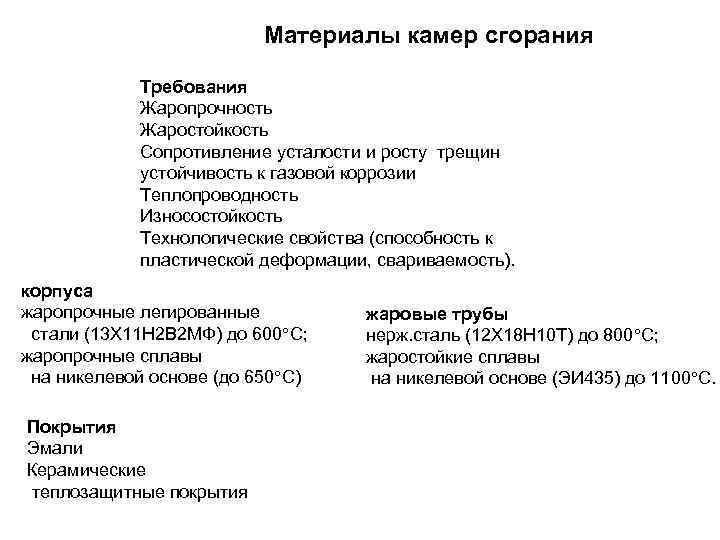

Материалы камер сгорания Требования Жаропрочность Жаростойкость Сопротивление усталости и росту трещин устойчивость к газовой коррозии Теплопроводность Износостойкость Технологические свойства (способность к пластической деформации, свариваемость). корпуса жаропрочные легированные стали (13 Х 11 Н 2 В 2 МФ) до 600 С; жаропрочные сплавы на никелевой основе (до 650 С) Покрытия Эмали Керамические теплозащитные покрытия жаровые трубы нерж. сталь (12 Х 18 Н 10 Т) до 800 С; жаростойкие сплавы на никелевой основе (ЭИ 435) до 1100 С.
