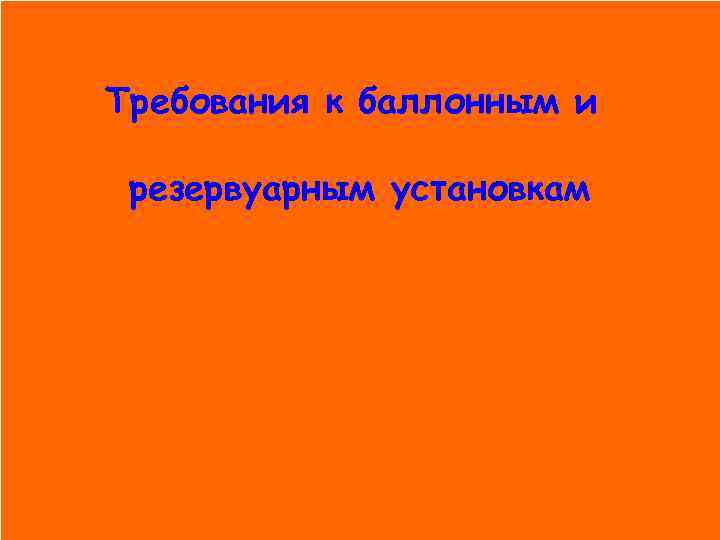

Требования к баллонным и резервуарным установкам
Резервуарные установки В составе резервуарной установки следует предусматривать: резервуары, трубопроводы жидкой и паровой фаз, запорную арматуру, регуляторы давления газа, предохранительные клапаны (запорные и сбросные), манометр (показывающий), штуцер с краном после регулятора давления для присоединения контрольного манометра, устройство для контроля уровня СУГ в резервуарах. В зависимости от состава СУГ и климатических условий в состав резервуарной установки могут входить также испарители испарительные установки.

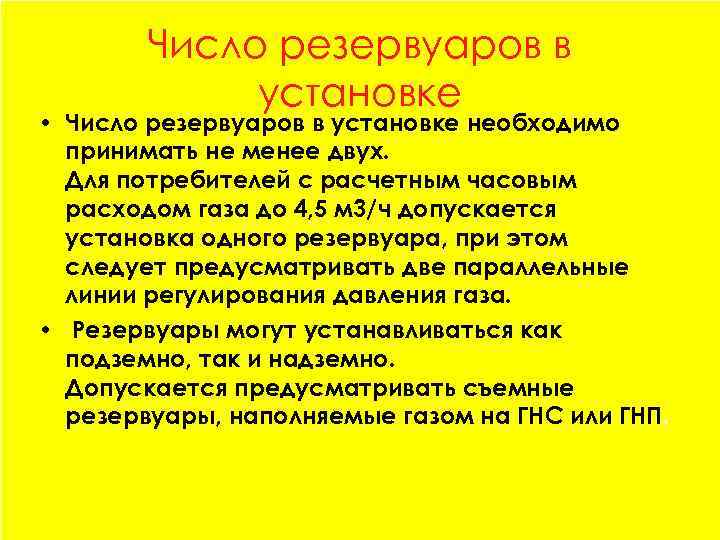

Число резервуаров в установке • Число резервуаров в установке необходимо принимать не менее двух. Для потребителей с расчетным часовым расходом газа до 4, 5 м 3/ч допускается установка одного резервуара, при этом следует предусматривать две параллельные линии регулирования давления газа. • Резервуары могут устанавливаться как подземно, так и надземно. Допускается предусматривать съемные резервуары, наполняемые газом на ГНС или ГНП.
Защита резервуарных установок Арматуру и приборы резервуарных установок следует защищать кожухами от атмосферных осадков и повреждений. Резервуарные установки должны иметь ограждение высотой не менее 1, 6 м из негорючих материалов. Расстояние от резервуаров до ограждения следует предусматривать не менее 1 м. Допускается предусматривать теневой навес для надземных резервуаров.
Производительность резервуарных установок Производительность резервуаров при естественном испарении следует определять: при подземном расположении — по номограмме, при надземном расположении — расчетом исходя из условий теплообмена с окружающей средой.

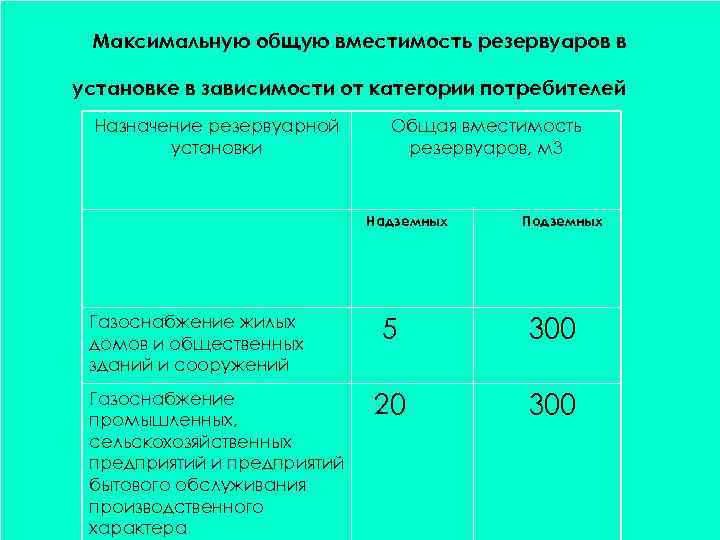

Максимальную общую вместимость резервуаров в установке в зависимости от категории потребителей Назначение резервуарной установки Общая вместимость резервуаров, м 3 Надземных Газоснабжение жилых домов и общественных зданий и сооружений Газоснабжение промышленных, сельскохозяйственных предприятий и предприятий бытового обслуживания производственного характера Подземных 5 300 20 300
Максимальная вместимость одного резервуара Общая вместимость резервуарной установки, м 3 При стационарных резервуарах: до 20 Максимальная вместимость одного резервуара, м 3 надземного подземного 5 5 св. 20 до 50 __ 10 „ 50 „ 100 __ 25 „ 100„ 300 __ 50 При съемных резервуарах до 5 1, 6 _

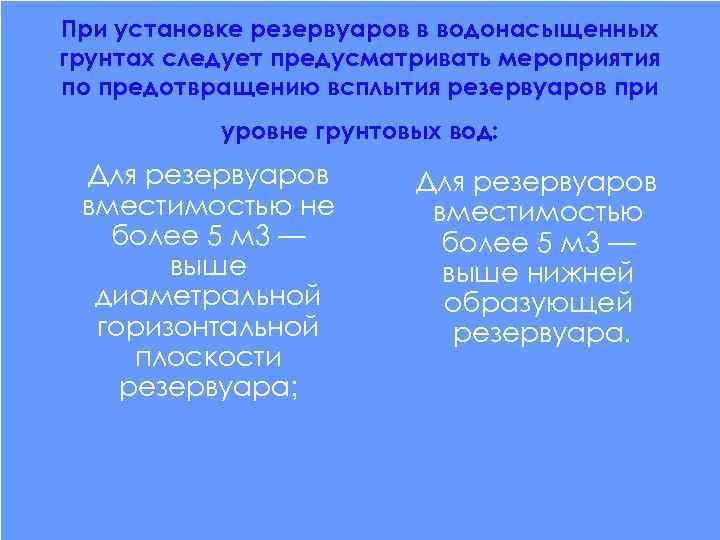

При установке резервуаров в водонасыщенных грунтах следует предусматривать мероприятия по предотвращению всплытия резервуаров при уровне грунтовых вод: Для резервуаров вместимостью не более 5 м 3 — выше диаметральной горизонтальной плоскости резервуара; Для резервуаров вместимостью более 5 м 3 — выше нижней образующей резервуара.

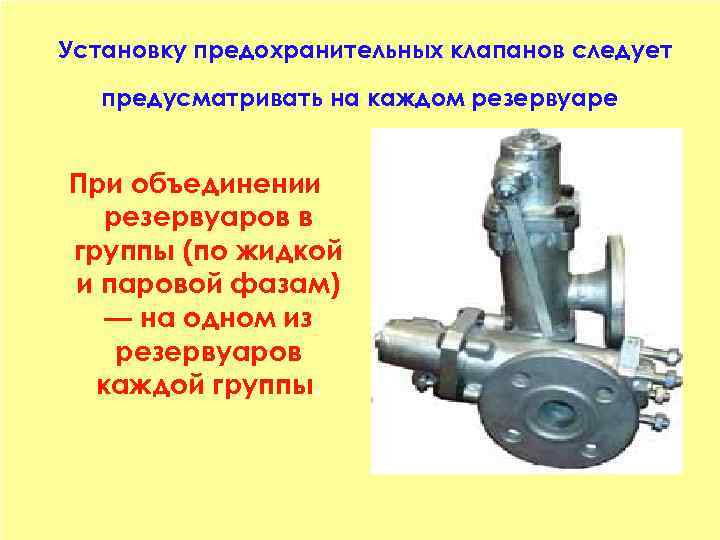

Установку предохранительных клапанов следует предусматривать на каждом резервуаре При объединении резервуаров в группы (по жидкой и паровой фазам) — на одном из резервуаров каждой группы.

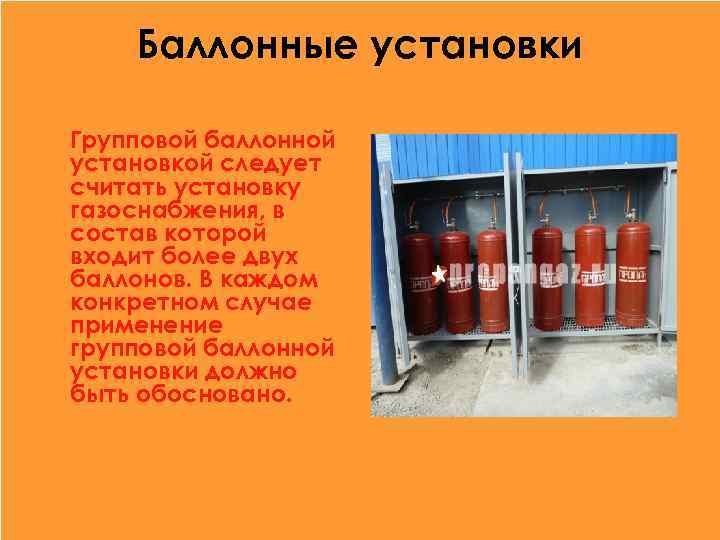

Баллонные установки Групповой баллонной установкой следует считать установку газоснабжения, в состав которой входит более двух баллонов. В каждом конкретном случае применение групповой баллонной установки должно быть обосновано.

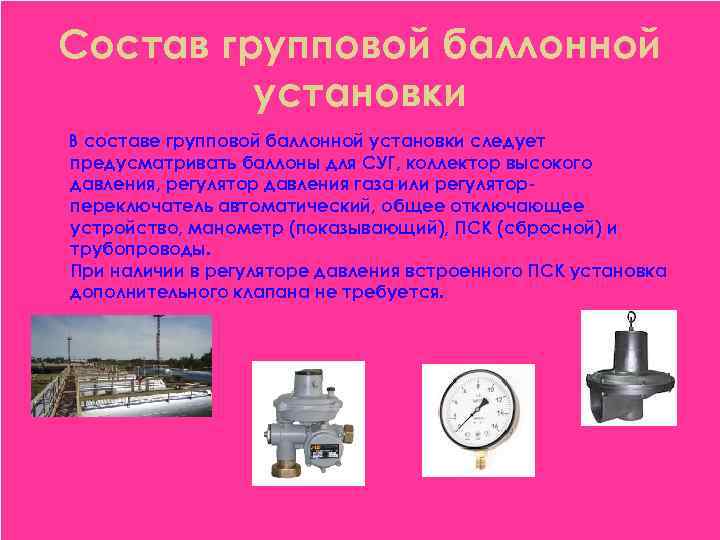

Состав групповой баллонной установки В составе групповой баллонной установки следует предусматривать баллоны для СУГ, коллектор высокого давления, регулятор давления газа или регуляторпереключатель автоматический, общее отключающее устройство, манометр (показывающий), ПСК (сбросной) и трубопроводы. При наличии в регуляторе давления встроенного ПСК установка дополнительного клапана не требуется.

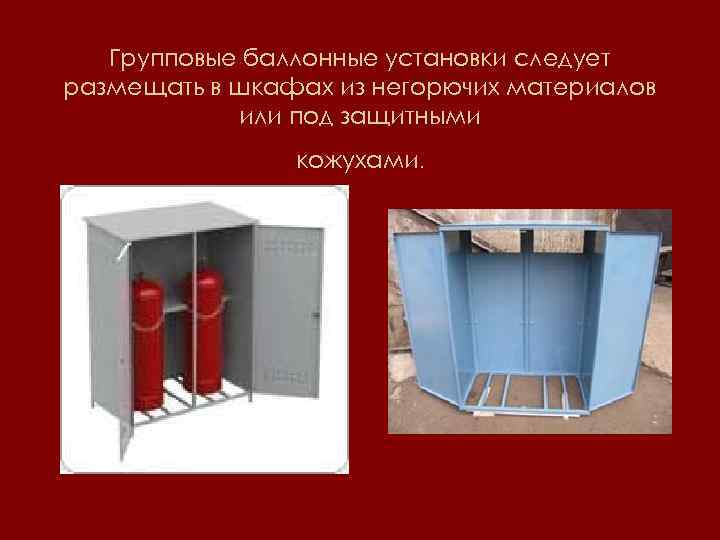

Групповые баллонные установки следует размещать в шкафах из негорючих материалов или под защитными кожухами.
Индивидуальной баллонной установкой следует считать установку газоснабжения СУГ, в состав которой входит не более двух баллонов. Индивидуальные баллонные установки допускается предусматривать как снаружи, так и внутри зданий. При газоснабжении СУГ с повышенным содержанием бутана следует предусматривать размещение баллонов, как правило, внутри жилых зданий. Размещение баллонов внутри жилых зданий, имеющих более двух этажей, не допускается

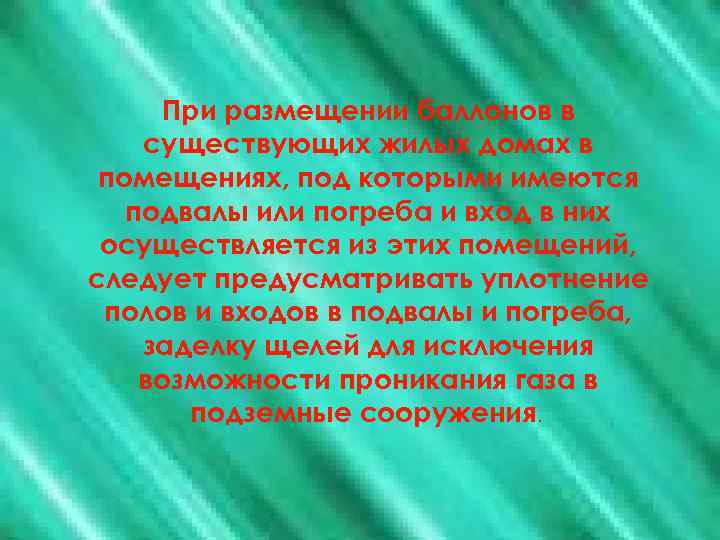

При размещении баллонов в При размещении баллонов существующих жилых домахвв существующих жилых домах в помещениях, под которыми имеются подвалы или погреба и вход в них подвалы или погреба помещений, осуществляется из этихи вход в них осуществляется из этих помещений, следует предусматривать уплотнение следует входов в подвалы и погреба, полов и предусматривать уплотнение полов и входов в подвалы и погреба, заделку щелей для исключения возможности проникания газа в подземные сооружения.

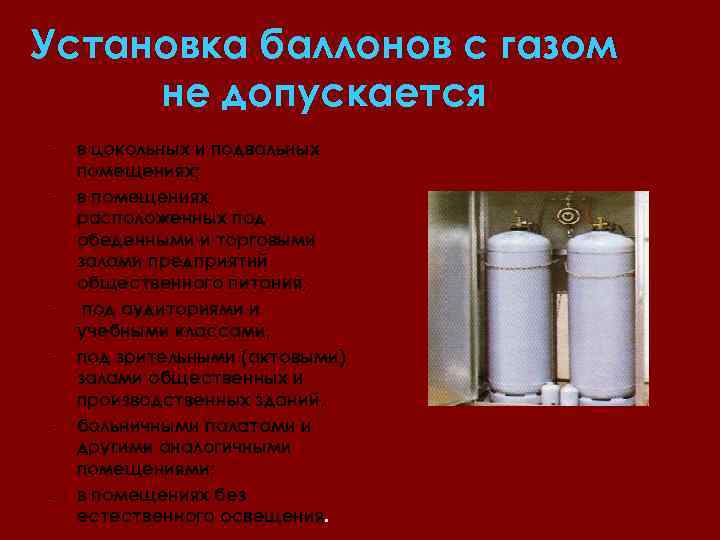

Установка баллонов с газом не допускается - - в цокольных и подвальных помещениях; в помещениях, расположенных под обеденными и торговыми залами предприятий общественного питания, под аудиториями и учебными классами, под зрительными (актовыми) залами общественных и производственных зданий, больничными палатами и другими аналогичными помещениями; в помещениях без естественного освещения.

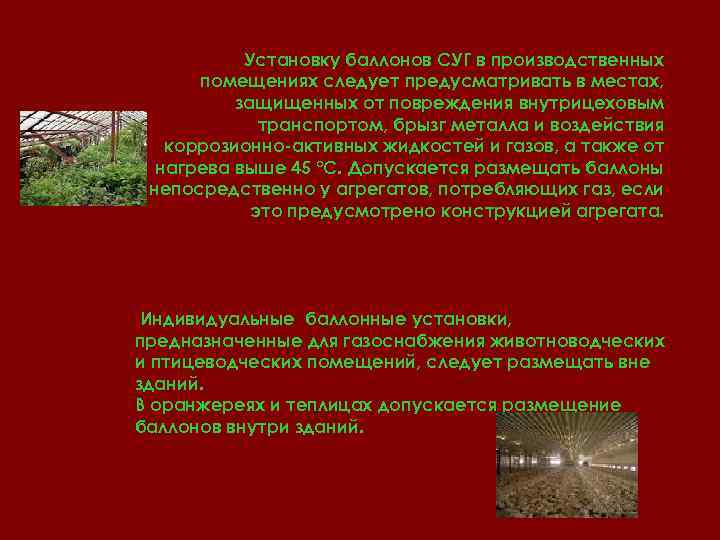

Установку баллонов СУГ в производственных помещениях следует предусматривать в местах, защищенных от повреждения внутрицеховым транспортом, брызг металла и воздействия коррозионно-активных жидкостей и газов, а также от нагрева выше 45 °С. Допускается размещать баллоны непосредственно у агрегатов, потребляющих газ, если это предусмотрено конструкцией агрегата. Индивидуальные баллонные установки, предназначенные для газоснабжения животноводческих и птицеводческих помещений, следует размещать вне зданий. В оранжереях и теплицах допускается размещение баллонов внутри зданий.
