Трассировка и типичные ошибки 1
Трассировка Классический пример проведения трассировки: К кабелю (трубе) подключаем источник сигнального тока – генератор При помощи приемника (трассоискателя) отыскиваем коммуникацию… Это классический способ подключения, который работает! Но в при реальных трассировках часто не удается сделать такое подключение, территория трассировки может быть лесом или свалкой, да кабель не всегда идеален. 2

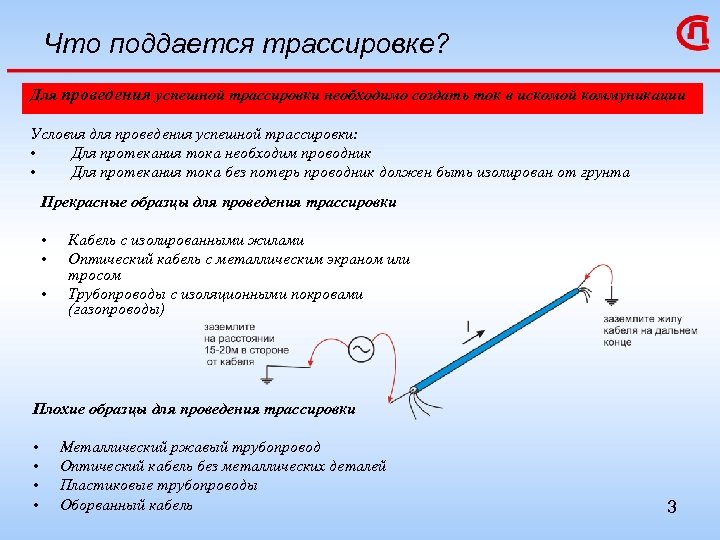

Что поддается трассировке? Для проведения успешной трассировки необходимо создать ток в искомой коммуникации Условия для проведения успешной трассировки: • Для протекания тока необходим проводник • Для протекания тока без потерь проводник должен быть изолирован от грунта Прекрасные образцы для проведения трассировки • • • Кабель с изолированными жилами Оптический кабель с металлическим экраном или тросом Трубопроводы с изоляционными покровами (газопроводы) Плохие образцы для проведения трассировки • • Металлический ржавый трубопровод Оптический кабель без металлических деталей Пластиковые трубопроводы Оборванный кабель 3

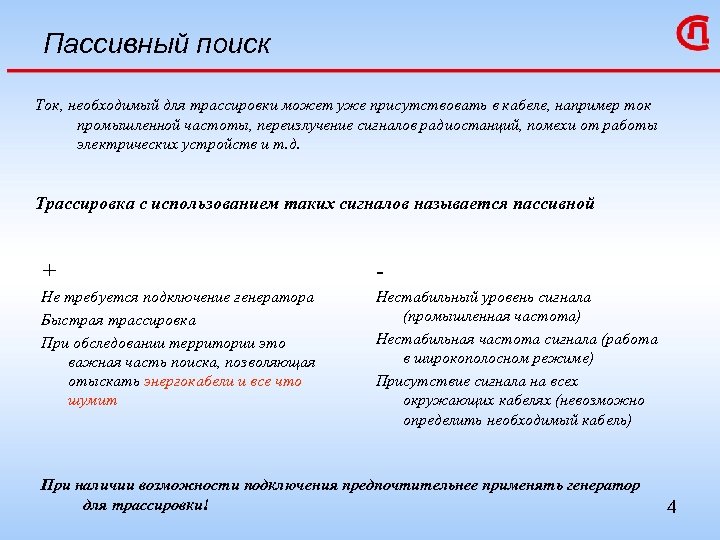

Пассивный поиск Ток, необходимый для трассировки может уже присутствовать в кабеле, например ток промышленной частоты, переизлучение сигналов радиостанций, помехи от работы электрических устройств и т. д. Трассировка с использованием таких сигналов называется пассивной + - Не требуется подключение генератора Быстрая трассировка При обследовании территории это важная часть поиска, позволяющая отыскать энергокабели и все что шумит Нестабильный уровень сигнала (промышленная частота) Нестабильная частота сигнала (работа в широкополосном режиме) Присутствие сигнала на всех окружающих кабелях (невозможно определить необходимый кабель) При наличии возможности подключения предпочтительнее применять генератор для трассировки! 4

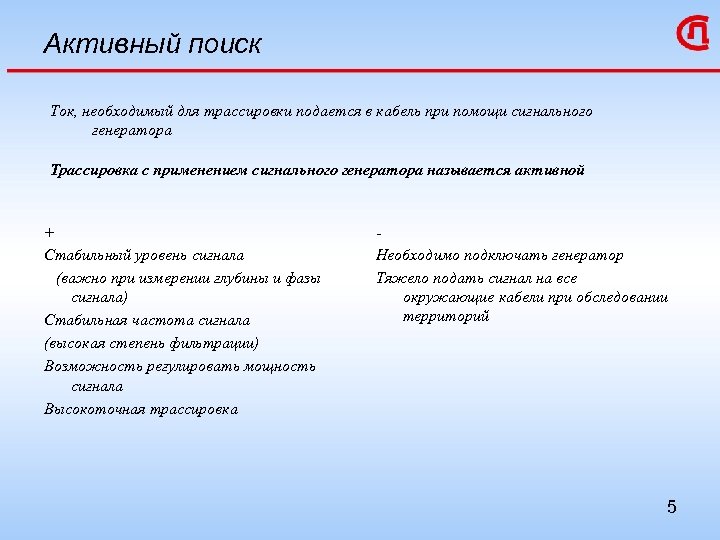

Активный поиск Ток, необходимый для трассировки подается в кабель при помощи сигнального генератора Трассировка с применением сигнального генератора называется активной + Стабильный уровень сигнала (важно при измерении глубины и фазы сигнала) Стабильная частота сигнала (высокая степень фильтрации) Возможность регулировать мощность сигнала Высокоточная трассировка Необходимо подключать генератор Тяжело подать сигнал на все окружающие кабели при обследовании территорий 5

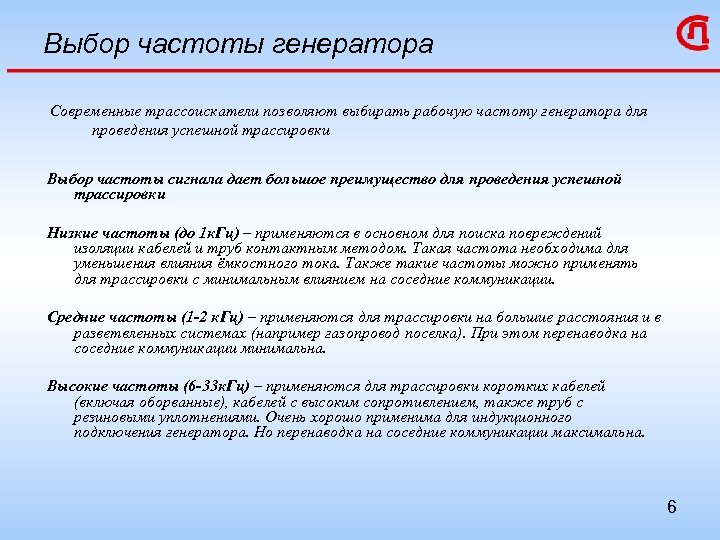

Выбор частоты генератора Современные трассоискатели позволяют выбирать рабочую частоту генератора для проведения успешной трассировки Выбор частоты сигнала дает большое преимущество для проведения успешной трассировки Низкие частоты (до 1 к. Гц) – применяются в основном для поиска повреждений изоляции кабелей и труб контактным методом. Такая частота необходима для уменьшения влияния ёмкостного тока. Также такие частоты можно применять для трассировки с минимальным влиянием на соседние коммуникации. Средние частоты (1 -2 к. Гц) – применяются для трассировки на большие расстояния и в разветвленных системах (например газопровод поселка). При этом перенаводка на соседние коммуникации минимальна. Высокие частоты (6 -33 к. Гц) – применяются для трассировки коротких кабелей (включая оборванные), кабелей с высоким сопротивлением, также труб с резиновыми уплотнениями. Очень хорошо применима для индукционного подключения генератора. Но перенаводка на соседние коммуникации максимальна. 6

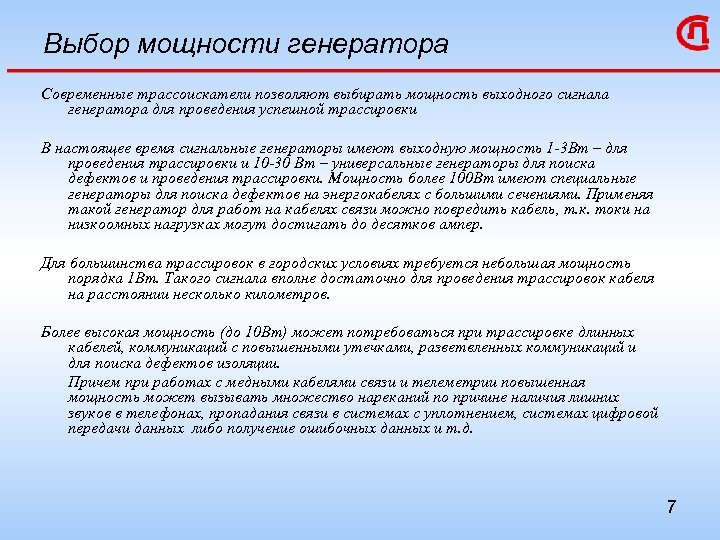

Выбор мощности генератора Современные трассоискатели позволяют выбирать мощность выходного сигнала генератора для проведения успешной трассировки В настоящее время сигнальные генераторы имеют выходную мощность 1 -3 Вт – для проведения трассировки и 10 -30 Вт – универсальные генераторы для поиска дефектов и проведения трассировки. Мощность более 100 Вт имеют специальные генераторы для поиска дефектов на энергокабелях с большими сечениями. Применяя такой генератор для работ на кабелях связи можно повредить кабель, т. к. токи на низкоомных нагрузках могут достигать до десятков ампер. Для большинства трассировок в городских условиях требуется небольшая мощность порядка 1 Вт. Такого сигнала вполне достаточно для проведения трассировок кабеля на расстоянии несколько километров. Более высокая мощность (до 10 Вт) может потребоваться при трассировке длинных кабелей, коммуникаций с повышенными утечками, разветвленных коммуникаций и для поиска дефектов изоляции. Причем при работах с медными кабелями связи и телеметрии повышенная мощность может вызывать множество нареканий по причине наличия лишних звуков в телефонах, пропадания связи в системах с уплотнением, системах цифровой передачи данных либо получение ошибочных данных и т. д. 7

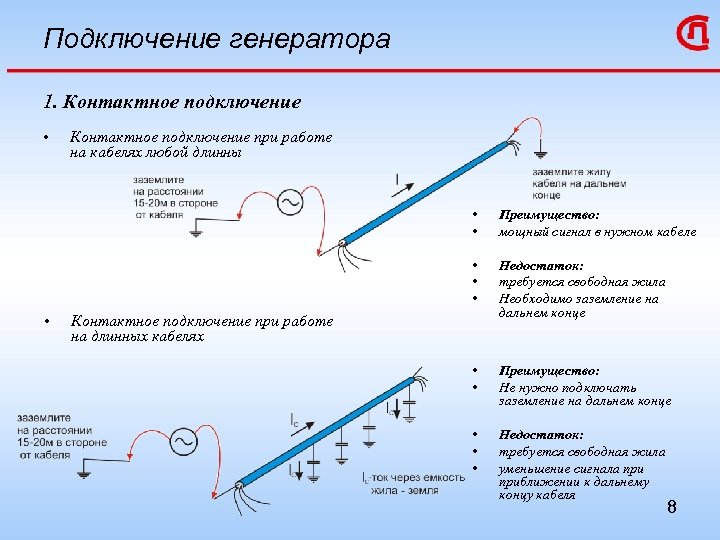

Подключение генератора 1. Контактное подключение • Контактное подключение при работе на кабелях любой длинны • • • Преимущество: мощный сигнал в нужном кабеле Недостаток: требуется свободная жила Необходимо заземление на дальнем конце • • Преимущество: Не нужно подключать заземление на дальнем конце • • • Недостаток: требуется свободная жила уменьшение сигнала приближении к дальнему концу кабеля Контактное подключение при работе на длинных кабелях 8

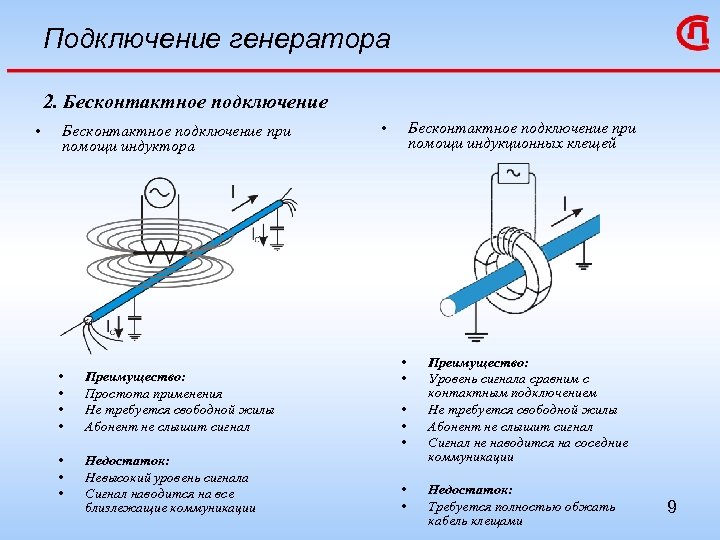

Подключение генератора 2. Бесконтактное подключение • Бесконтактное подключение при помощи индуктора • • Преимущество: Простота применения Не требуется свободной жилы Абонент не слышит сигнал • • • Недостаток: Невысокий уровень сигнала Сигнал наводится на все близлежащие коммуникации • Бесконтактное подключение при помощи индукционных клещей • • Преимущество: Уровень сигнала сравним с контактным подключением Не требуется свободной жилы Абонент не слышит сигнал Сигнал не наводится на соседние коммуникации Недостаток: Требуется полностью обжать кабель клещами 9

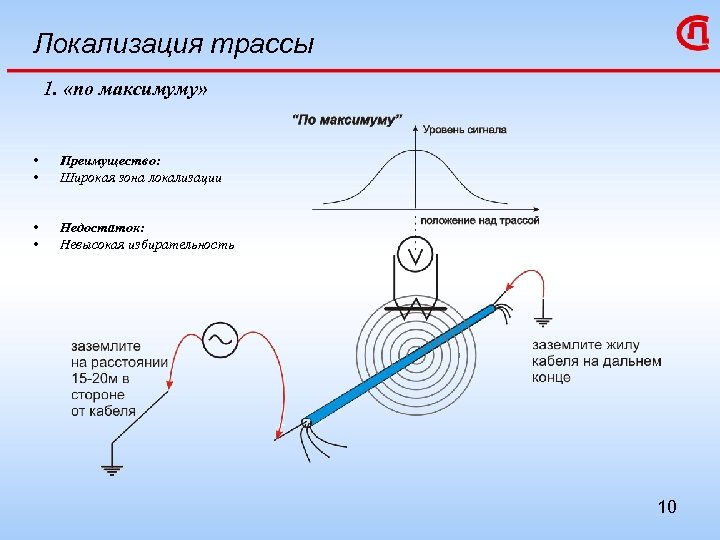

Локализация трассы 1. «по максимуму» • • Преимущество: Широкая зона локализации • • Недостаток: Невысокая избирательность 10

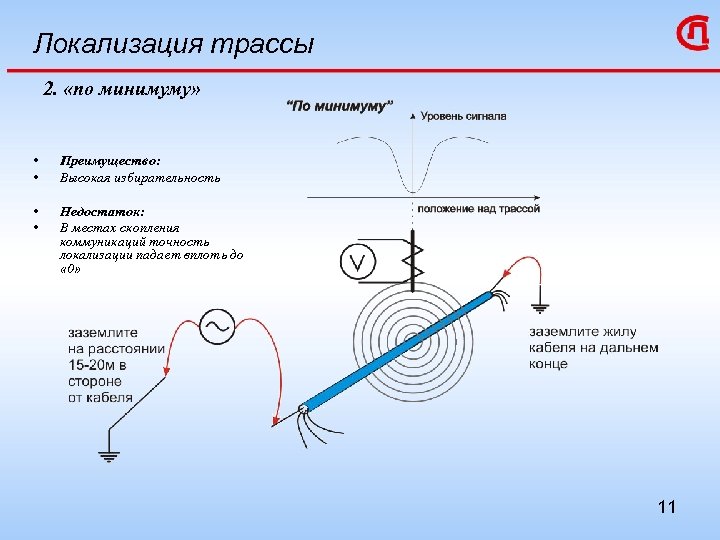

Локализация трассы 2. «по минимуму» • • Преимущество: Высокая избирательность • • Недостаток: В местах скопления коммуникаций точность локализации падает вплоть до « 0» 11
Локализация трассы 3. «по максимуму-» • Применяя в приемнике две жестко установленные катушки появляются новые возможности определения трассы кабеля • • Режим поиска «Максимум -» сочетает в себе свойства поиска «по максимуму» и точность локализации «по минимуму» Данный режим позволяет подавлять сигнал превышающий по уровню сигнал на нижней антенне, что приводит к получению более высоких результатов в трассировке • • • Преимущество: Высокая избирательность Помехозащищенность 12
Измерение глубины залегания • Применяя в приемнике две жестко установленные катушки также становится возможным с помощью математических операций вычислить глубину залегания • • Преимущество: Автоматическое вычисление глубины • • Недостаток: В местах скопления коммуникаций измерения не верны 13
Анализ фазы сигнала позволяет получить дополнительную информацию, например: о направлении сигнала. Функция «направление» позволяет определить в каком направлении течет сигнальный ток. Хотя сигнальный ток является переменным, т. е. переменного направления, применяя технические решения можно определять условное направление тока. На трассоискателях данная функция реализована в виде специального режима. Определение направления позволяет с высокой точностью определять «свой» кабель. 14
Анализ фазы сигнала позволяет получить дополнительную информацию о наличии утечки на кабеле. Сравнивая фазы сигналов разных частот трассоискатель позволяет определить наличие резистивной утечки на кабеле. Важной особенностью способа является то что поиск дефектов выполняется бесконтактно и не требует досконального обследования всей трассы. 15

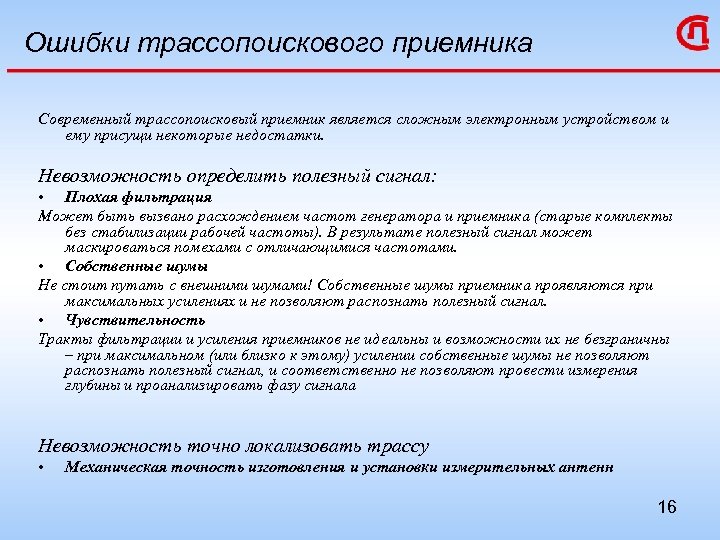

Ошибки трассопоискового приемника Современный трассопоисковый приемник является сложным электронным устройством и ему присущи некоторые недостатки. Невозможность определить полезный сигнал: • Плохая фильтрация Может быть вызвано расхождением частот генератора и приемника (старые комплекты без стабилизации рабочей частоты). В результате полезный сигнал может маскироваться помехами с отличающимися частотами. • Собственные шумы Не стоит путать с внешними шумами! Собственные шумы приемника проявляются при максимальных усилениях и не позволяют распознать полезный сигнал. • Чувствительность Тракты фильтрации и усиления приемников не идеальны и возможности их не безграничны – при максимальном (или близко к этому) усилении собственные шумы не позволяют распознать полезный сигнал, и соответственно не позволяют провести измерения глубины и проанализировать фазу сигнала Невозможность точно локализовать трассу • Механическая точность изготовления и установки измерительных антенн 16
Искажение магнитных полей Самые существенные ошибки которые могут возникнуть при проведении трассировки появляются из-за искажения магнитных полей. Они могут возникнуть по многим причинам, таким как соседние коммуникации, воздушные линии, изгибы трассы и т. д. Поэтому стоит быть особо внимательным либо игнорировать результаты измерений при: • трассировка около поворотов и отводов В соответствии с способом поиска ошибка может распространяться от 0, 5 h до 5 h Максимальная ошибка будет возникать при использовании способа поиска по «минимуму» Красным отмечена зона присутствия сигнала от отвода, которая маскирует минимальный отклик от магистрального кабеля. При использовании способа по «минимуму» эта зона довольно велика и может достигать 5 h 17

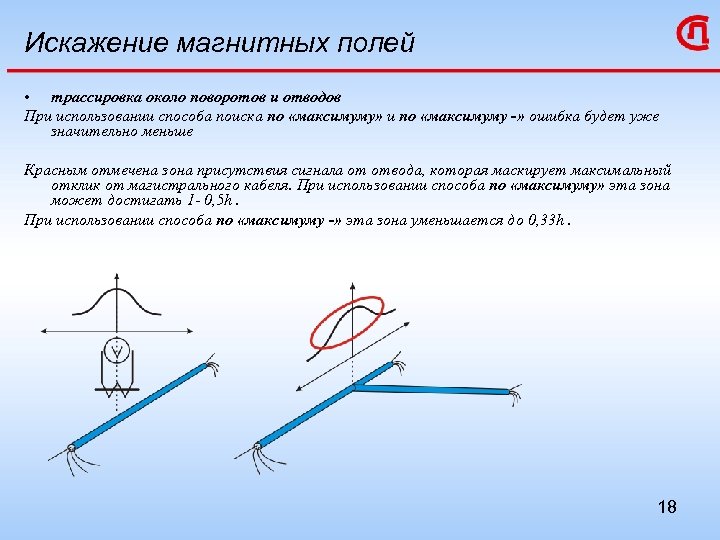

Искажение магнитных полей • трассировка около поворотов и отводов При использовании способа поиска по «максимуму» и по «максимуму -» ошибка будет уже значительно меньше Красным отмечена зона присутствия сигнала от отвода, которая маскирует максимальный отклик от магистрального кабеля. При использовании способа по «максимуму» эта зона может достигать 1 - 0, 5 h. При использовании способа по «максимуму -» эта зона уменьшается до 0, 33 h. 18

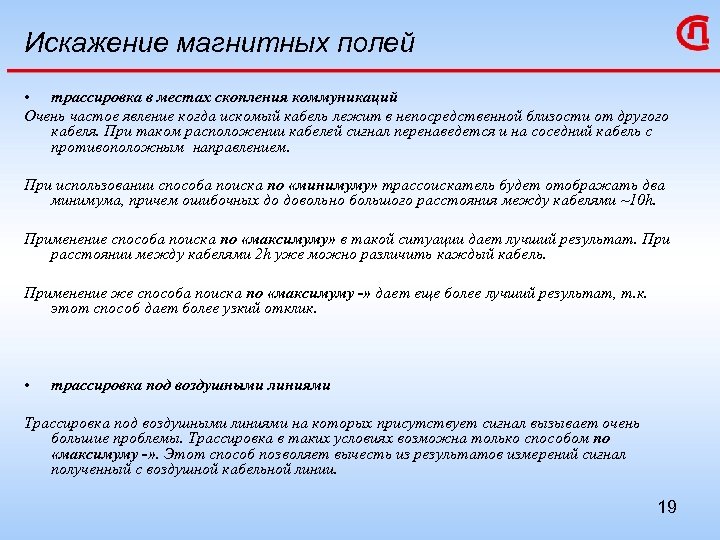

Искажение магнитных полей • трассировка в местах скопления коммуникаций Очень частое явление когда искомый кабель лежит в непосредственной близости от другого кабеля. При таком расположении кабелей сигнал перенаведется и на соседний кабель с противоположным направлением. При использовании способа поиска по «минимуму» трассоискатель будет отображать два минимума, причем ошибочных до довольно большого расстояния между кабелями ~10 h. Применение способа поиска по «максимуму» в такой ситуации дает лучший результат. При расстоянии между кабелями 2 h уже можно различить каждый кабель. Применение же способа поиска по «максимуму -» дает еще более лучший результат, т. к. этот способ дает более узкий отклик. • трассировка под воздушными линиями Трассировка под воздушными линиями на которых присутствует сигнал вызывает очень большие проблемы. Трассировка в таких условиях возможна только способом по «максимуму -» . Этот способ позволяет вычесть из результатов измерений сигнал полученный с воздушной кабельной линии. 19

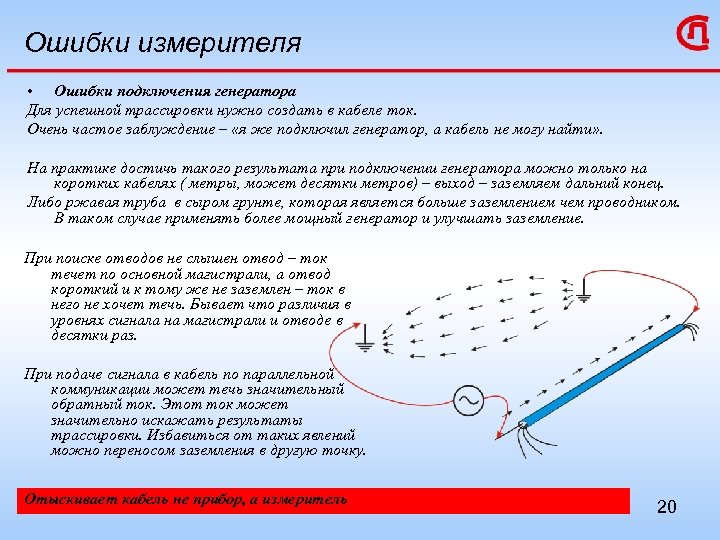

Ошибки измерителя • Ошибки подключения генератора Для успешной трассировки нужно создать в кабеле ток. Очень частое заблуждение – «я же подключил генератор, а кабель не могу найти» . На практике достичь такого результата при подключении генератора можно только на коротких кабелях ( метры, может десятки метров) – выход – заземляем дальний конец. Либо ржавая труба в сыром грунте, которая является больше заземлением чем проводником. В таком случае применять более мощный генератор и улучшать заземление. При поиске отводов не слышен отвод – ток течет по основной магистрали, а отвод короткий и к тому же не заземлен – ток в него не хочет течь. Бывает что различия в уровнях сигнала на магистрали и отводе в десятки раз. При подаче сигнала в кабель по параллельной коммуникации может течь значительный обратный ток. Этот ток может значительно искажать результаты трассировки. Избавиться от таких явлений можно переносом заземления в другую точку. Отыскивает кабель не прибор, а измеритель 20

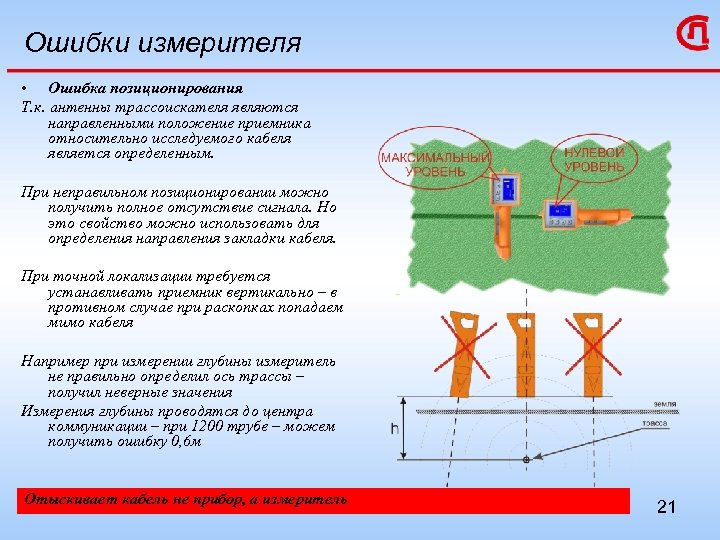

Ошибки измерителя • Ошибка позиционирования Т. к. антенны трассоискателя являются направленными положение приемника относительно исследуемого кабеля является определенным. При неправильном позиционировании можно получить полное отсутствие сигнала. Но это свойство можно использовать для определения направления закладки кабеля. При точной локализации требуется устанавливать приемник вертикально – в противном случае при раскопках попадаем мимо кабеля Например при измерении глубины измеритель не правильно определил ось трассы – получил неверные значения Измерения глубины проводятся до центра коммуникации – при 1200 трубе – можем получить ошибку 0, 6 м Отыскивает кабель не прибор, а измеритель 21
Ошибки измерителя • Ошибки интерпретации результатов В ответственных случаях не стоит доверять результату полученному при помощи одного способа поиска, всегда необходимо перепроверить другим способом. Не стоит увлекаться современными продвинутыми математическими обработками результатов измерений. Все эти вещи идеально работают на отдельно лежащем бесконечном прямолинейном проводнике. Нужно быть особо внимательным при резких изменении уровня сигнала. Такие результаты можно получить при совершенно разных условиях, например это повреждение или увеличилась глубина, или кабель имеет резкий изгиб. Например при трассировке обнаружилось расхождение «максимума» и «минимума» сигнала. Если не предпринять активных действий – проконтролировать другим способом поиска – можно провести раскопки в стороне от кабеля или повредить кабель. Отыскивает кабель не прибор, а измеритель 22

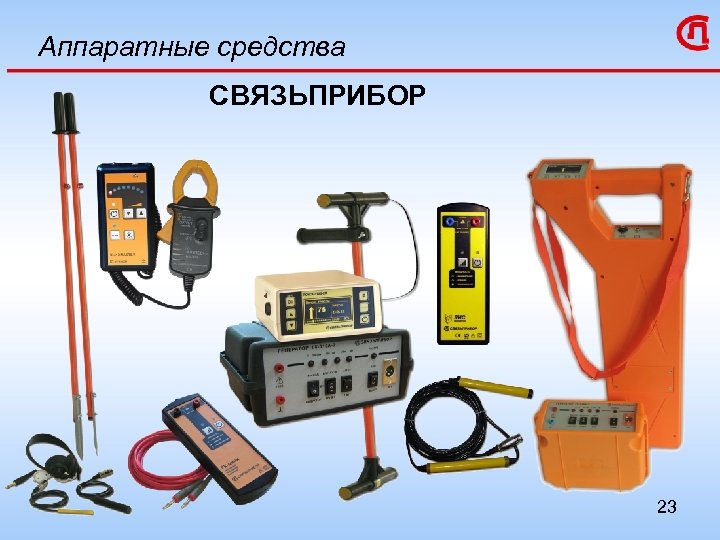

Аппаратные средства СВЯЗЬПРИБОР 23

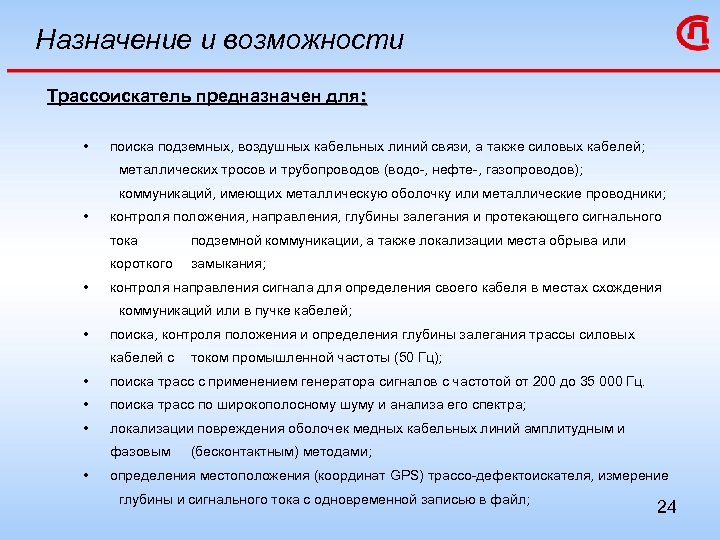

Назначение и возможности Трассоискатель предназначен для: • поиска подземных, воздушных кабельных линий связи, а также силовых кабелей; металлических тросов и трубопроводов (водо-, нефте-, газопроводов); коммуникаций, имеющих металлическую оболочку или металлические проводники; • контроля положения, направления, глубины залегания и протекающего сигнального тока короткого • подземной коммуникации, а также локализации места обрыва или замыкания; контроля направления сигнала для определения своего кабеля в местах схождения коммуникаций или в пучке кабелей; • поиска, контроля положения и определения глубины залегания трассы силовых кабелей с током промышленной частоты (50 Гц); • поиска трасс с применением генератора сигналов с частотой от 200 до 35 000 Гц. • поиска трасс по широкополосному шуму и анализа его спектра; • локализации повреждения оболочек медных кабельных линий амплитудным и фазовым • (бесконтактным) методами; определения местоположения (координат GPS) трассо-дефектоискателя, измерение глубины и сигнального тока с одновременной записью в файл; 24
Генераторы серии «ПОИСК» МК-510 Е-100 ЦЕНА = 78 000 руб. ЦЕНА = 18 700 руб. ГК-310 А-2 ЦЕНА = 16 000 руб. Генератор ЛИС ЦЕНА = 3 990 руб. ГК - мини ЦЕНА = 4 100 руб. 25
Генератор МК-510 • предустановленные частоты для работы с приёмниками серии ПОИСК 273, 2 187, 5, 6562, 5 Гц, 26 250 Гц; • формирование любой частоты от 250 Гц дло 35 000 Гц; • LCD дисплей для отображения сигнального тока, напряжения и сопротивления нагрузки; • встроенный аккумулятор на 8 час непрерывной работы; • встроенный индуктор для бесконтактного подключения; • автоматическое согласование с линией; • дистанцоннное управление через GSM (опционно) • обновление ПО через USB; 26

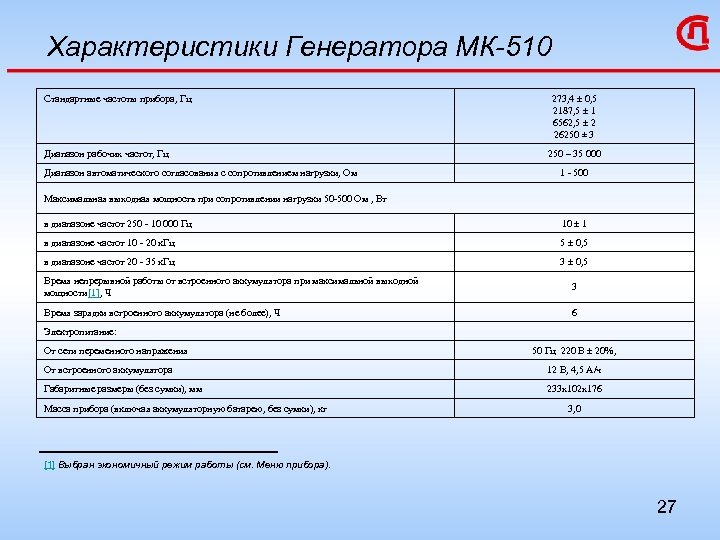

Характеристики Генератора МК-510 Стандартные частоты прибора, Гц Диапазон рабочих частот, Гц Диапазон автоматического согласования с сопротивлением нагрузки, Ом 273, 4 0, 5 2187, 5 1 6562, 5 2 26250 ± 3 250 – 35 000 1 - 500 Максимальная выходная мощность при сопротивлении нагрузки 50 -500 Ом , Вт в диапазоне частот 250 - 10 000 Гц 10 1 в диапазоне частот 10 - 20 к. Гц 5 0, 5 в диапазоне частот 20 - 35 к. Гц 3 0, 5 Время непрерывной работы от встроенного аккумулятора при максимальной выходной мощности[1], Ч 3 Время зарядки встроенного аккумулятора (не более), Ч 6 Электропитание: От сети переменного напряжения 50 Гц 220 В 20%, От встроенного аккумулятора 12 В, 4, 5 А/ч Габаритные размеры (без сумки), мм 233 х102 х176 Масса прибора (включая аккумуляторную батарею, без сумки), кг 3, 0 [1] Выбран экономичный режим работы (см. Меню прибора). 27

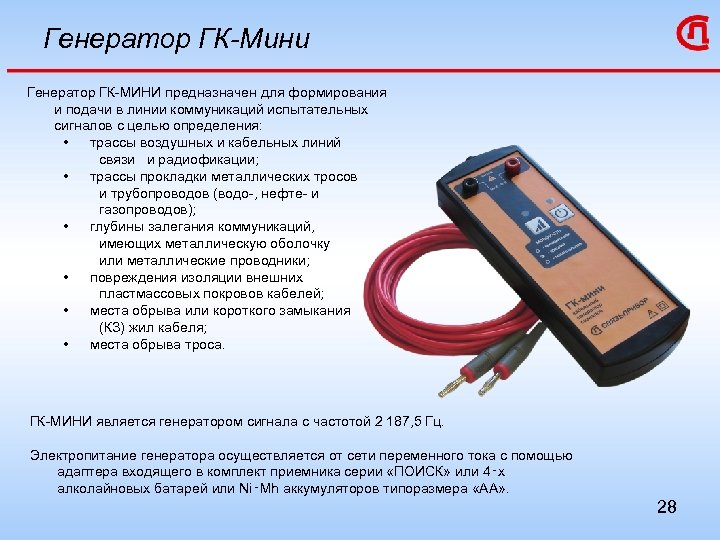

Генератор ГК-Мини Генератор ГК-МИНИ предназначен для формирования и подачи в линии коммуникаций испытательных сигналов с целью определения: • трассы воздушных и кабельных линий связи и радиофикации; • трассы прокладки металлических тросов и трубопроводов (водо-, нефте- и газопроводов); • глубины залегания коммуникаций, имеющих металлическую оболочку или металлические проводники; • повреждения изоляции внешних пластмассовых покровов кабелей; • места обрыва или короткого замыкания (КЗ) жил кабеля; • места обрыва троса. ГК-МИНИ является генератором сигнала с частотой 2 187, 5 Гц. Электропитание генератора осуществляется от сети переменного тока с помощью адаптера входящего в комплект приемника серии «ПОИСК» или 4‑х алколайновых батарей или Ni‑Mh аккумуляторов типоразмера «АА» . 28

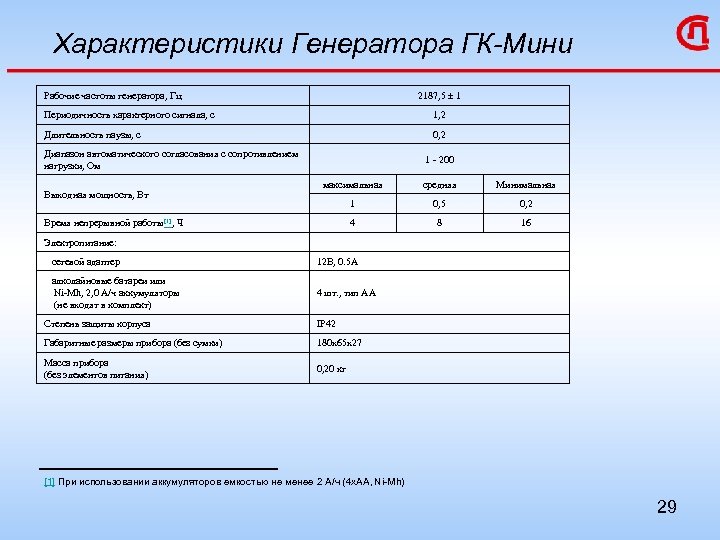

Характеристики Генератора ГК-Мини Рабочие частоты генератора, Гц 2187, 5 1 Периодичность характерного сигнала, с 1, 2 Длительность паузы, с 0, 2 Диапазон автоматического согласования с сопротивлением нагрузки, Ом Выходная мощность, Вт 1 - 200 максимальная средняя Минимальная 1 0, 5 0, 2 4 8 16 Время непрерывной работы [1], Ч Электропитание: сетевой адаптер 12 В, 0. 5 А алколайновые батареи или Ni-Mh, 2, 0 А/ч аккумуляторы (не входят в комплект) 4 шт. , тип АА Степень защиты корпуса IP 42 Габаритные размеры прибора (без сумки) 180 х65 х27 Масса прибора (без элементов питания) 0, 20 кг [1] При использовании аккумуляторов емкостью не менее 2 А/ч (4 х. АА, Ni-Mh) 29

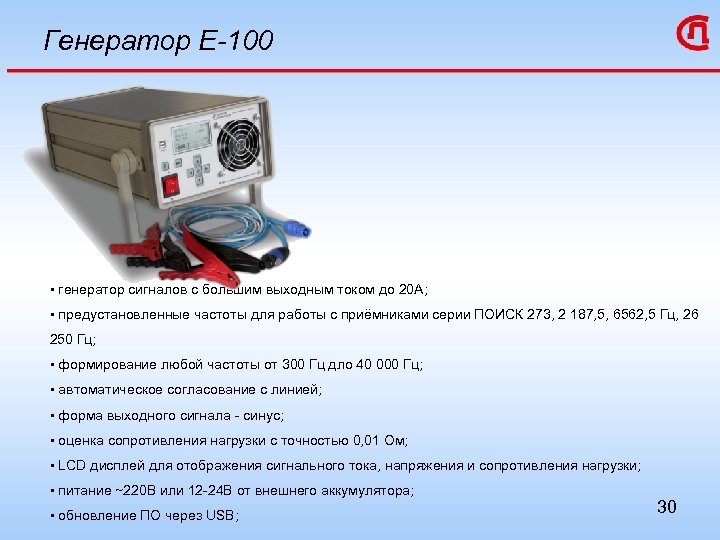

Генератор Е-100 • генератор сигналов с большим выходным током до 20 А; • предустановленные частоты для работы с приёмниками серии ПОИСК 273, 2 187, 5, 6562, 5 Гц, 26 250 Гц; • формирование любой частоты от 300 Гц дло 40 000 Гц; • автоматическое согласование с линией; • форма выходного сигнала - синус; • оценка сопротивления нагрузки с точностью 0, 01 Ом; • LCD дисплей для отображения сигнального тока, напряжения и сопротивления нагрузки; • питание ~220 В или 12 -24 В от внешнего аккумулятора; • обновление ПО через USB; 30

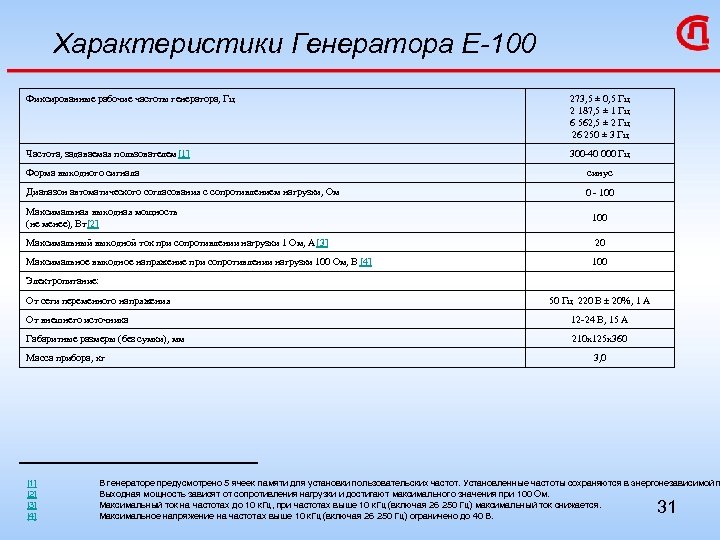

Характеристики Генератора Е-100 Фиксированные рабочие частоты генератора, Гц 273, 5 ± 0, 5 Гц 2 187, 5 ± 1 Гц 6 562, 5 ± 2 Гц 26 250 ± 3 Гц Частота, задаваемая пользователем [1] 300 -40 000 Гц Форма выходного сигнала синус Диапазон автоматического согласования с сопротивлением нагрузки, Ом 0 - 100 Максимальная выходная мощность (не менее), Вт[2] 100 Максимальный выходной ток при сопротивлении нагрузки 1 Ом, А [3] 20 Максимальное выходное напряжение при сопротивлении нагрузки 100 Ом, В [4] 100 Электропитание: От сети переменного напряжения 50 Гц 220 В 20%, 1 А От внешнего источника 12 -24 В, 15 А Габаритные размеры (без сумки), мм 210 х125 х360 Масса прибора, кг [1] [2] [3] [4] 3, 0 В генераторе предусмотрено 5 ячеек памяти для установки пользовательских частот. Установленные частоты сохраняются в энергонезависимой п Выходная мощность зависят от сопротивления нагрузки и достигают максимального значения при 100 Ом. Максимальный ток на частотах до 10 к. Гц, при частотах выше 10 к. Гц (включая 26 250 Гц) максимальный ток снижается. Максимальное напряжение на частотах выше 10 к. Гц (включая 26 250 Гц) ограничено до 40 В. 31

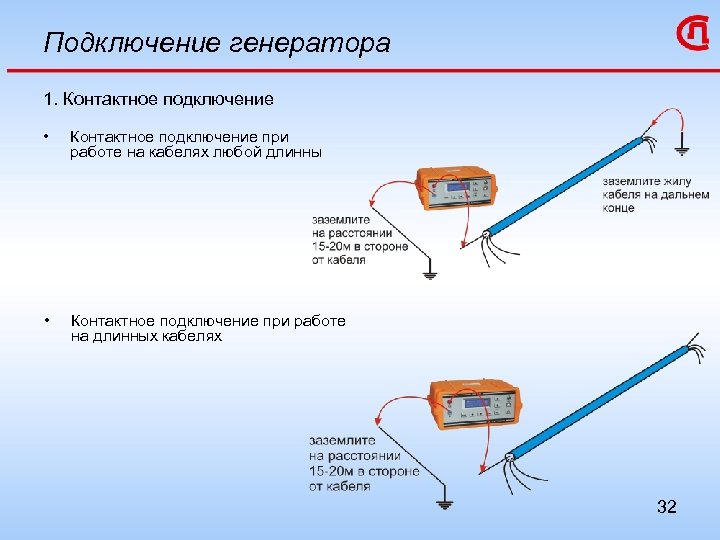

Подключение генератора 1. Контактное подключение • Контактное подключение при работе на кабелях любой длинны • Контактное подключение при работе на длинных кабелях 32

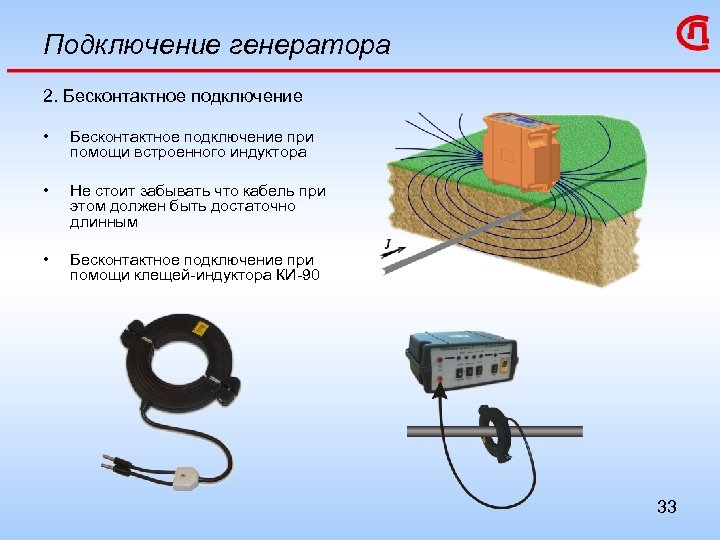

Подключение генератора 2. Бесконтактное подключение • Бесконтактное подключение при помощи встроенного индуктора • Не стоит забывать что кабель при этом должен быть достаточно длинным • Бесконтактное подключение при помощи клещей-индуктора КИ-90 33

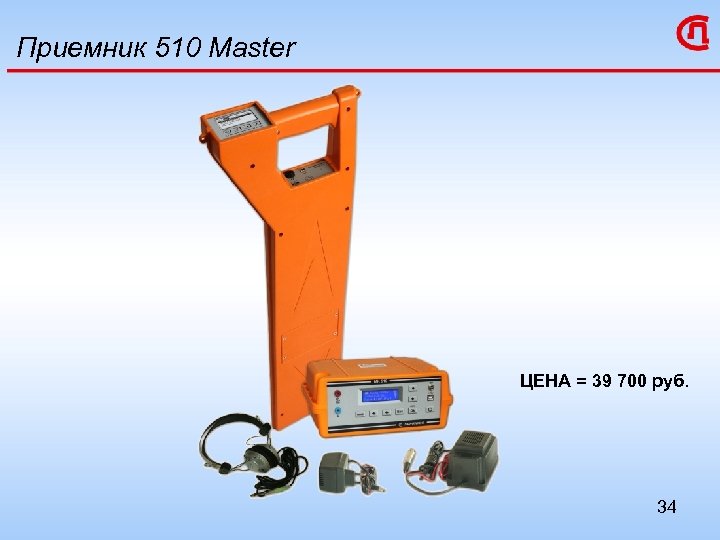

Приемник 510 Master ЦЕНА = 39 700 руб. 34
«КАРТА КАБЕЛЯ» локализация кабеля Карта кабеля содержит только легкую для чтения графическую информацию, удобную для быстрого ориентирования пользователя. Объединяет все инновационные методы трассопоиска: карта кабеля, высокая точность локализации, определение кабеля «свой-чужой» по направлению сигнала двухчастотные методы поиска. 35

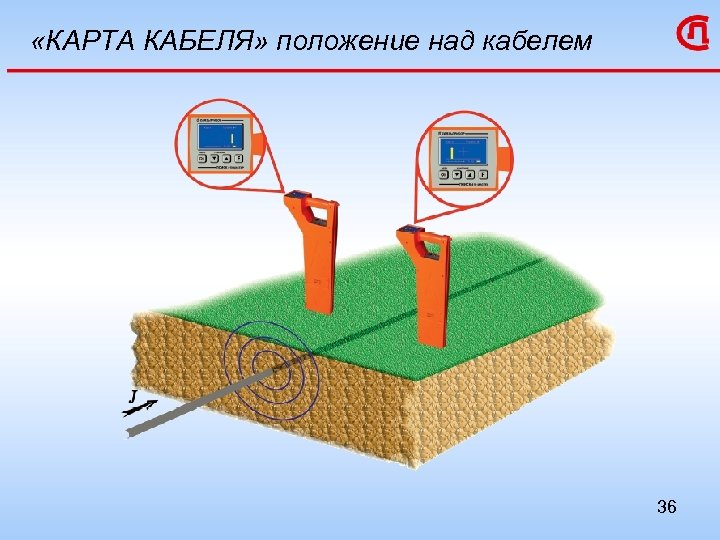

«КАРТА КАБЕЛЯ» положение над кабелем 36
«КАРТА КАБЕЛЯ» измерение глубины При нахождении точно над кабелем нажмите кнопку В соответствии с включением «Запись файла» и «GPS» в меню «НАСТРОЙКА» , на экране могут быть показаны: глубина залегания кабеля, значение сигнального тока, координаты места и номер записи. Запись измеренных данных в файл и возврат в режим «КАРТА КАБЕЛЯ» осуществляется кнопкой. 37

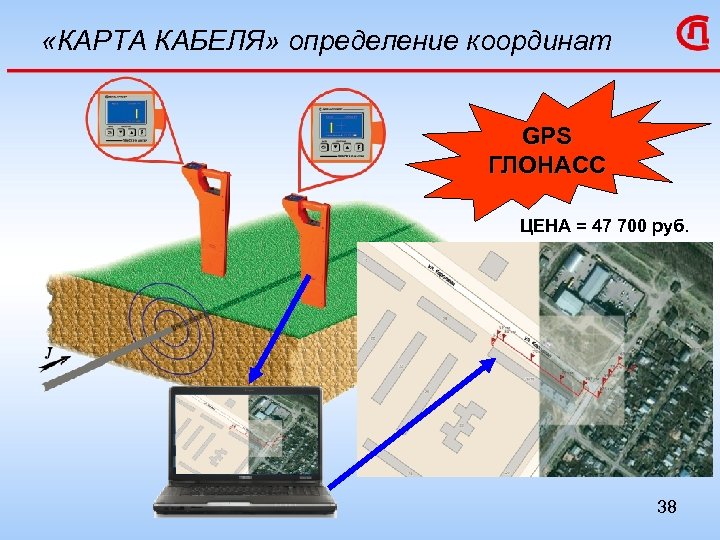

«КАРТА КАБЕЛЯ» определение координат GPS ГЛОНАСС ЦЕНА = 47 700 руб. 38

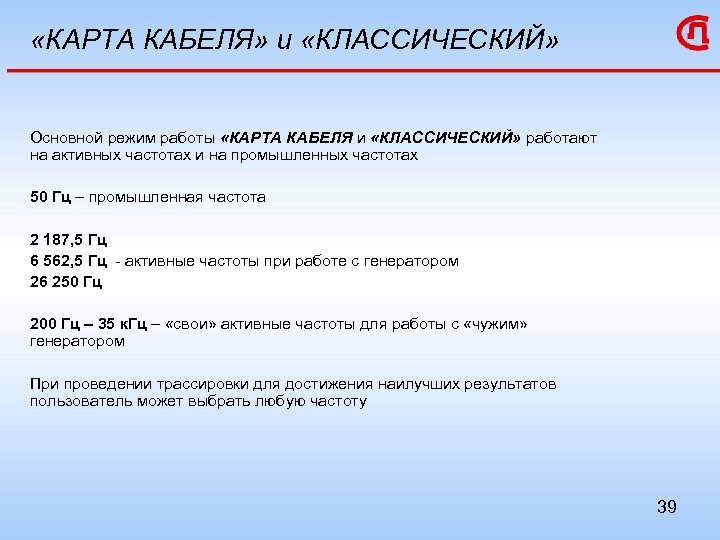

«КАРТА КАБЕЛЯ» и «КЛАССИЧЕСКИЙ» Основной режим работы «КАРТА КАБЕЛЯ и «КЛАССИЧЕСКИЙ» работают на активных частотах и на промышленных частотах 50 Гц – промышленная частота 2 187, 5 Гц 6 562, 5 Гц - активные частоты при работе с генератором 26 250 Гц 200 Гц – 35 к. Гц – «свои» активные частоты для работы с «чужим» генератором При проведении трассировки для достижения наилучших результатов пользователь может выбрать любую частоту 39

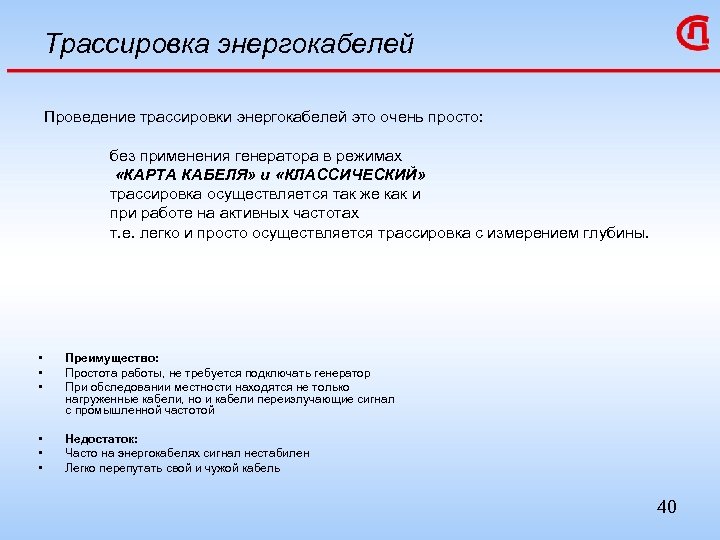

Трассировка энергокабелей Проведение трассировки энергокабелей это очень просто: без применения генератора в режимах «КАРТА КАБЕЛЯ» и «КЛАССИЧЕСКИЙ» трассировка осуществляется так же как и при работе на активных частотах т. е. легко и просто осуществляется трассировка с измерением глубины. • • • Преимущество: Простота работы, не требуется подключать генератор При обследовании местности находятся не только нагруженные кабели, но и кабели переизлучающие сигнал с промышленной частотой • • • Недостаток: Часто на энергокабелях сигнал нестабилен Легко перепутать свой и чужой кабель 40

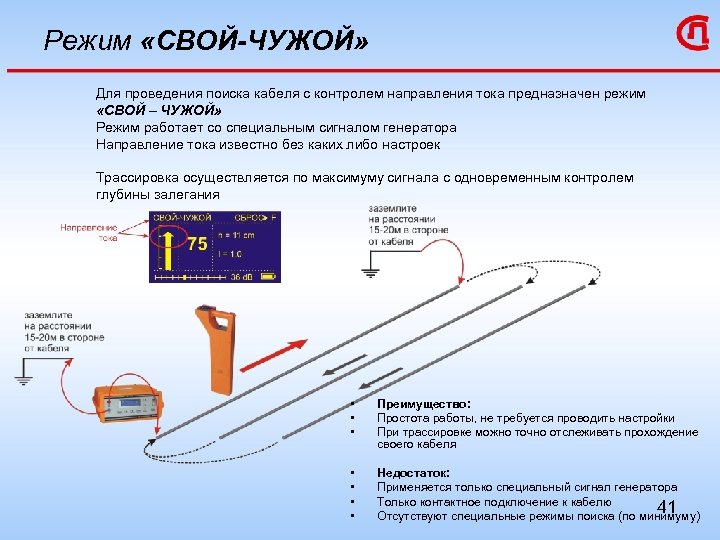

Режим «СВОЙ-ЧУЖОЙ» Для проведения поиска кабеля с контролем направления тока предназначен режим «СВОЙ – ЧУЖОЙ» Режим работает со специальным сигналом генератора Направление тока известно без каких либо настроек Трассировка осуществляется по максимуму сигнала с одновременным контролем глубины залегания • • • Преимущество: Простота работы, не требуется проводить настройки При трассировке можно точно отслеживать прохождение своего кабеля • • Недостаток: Применяется только специальный сигнал генератора Только контактное подключение к кабелю 41 Отсутствуют специальные режимы поиска (по минимуму)

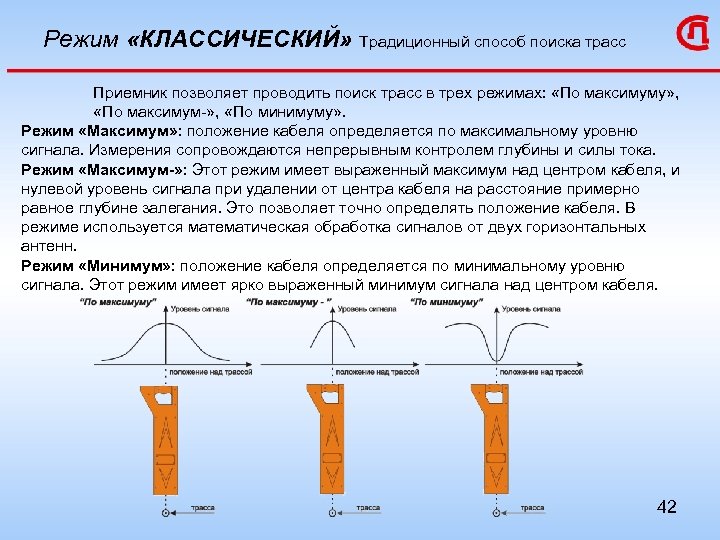

Режим «КЛАССИЧЕСКИЙ» Традиционный способ поиска трасс Приемник позволяет проводить поиск трасс в трех режимах: «По максимуму» , «По максимум-» , «По минимуму» . Режим «Максимум» : положение кабеля определяется по максимальному уровню сигнала. Измерения сопровождаются непрерывным контролем глубины и силы тока. Режим «Максимум-» : Этот режим имеет выраженный максимум над центром кабеля, и нулевой уровень сигнала при удалении от центра кабеля на расстояние примерно равное глубине залегания. Это позволяет точно определять положение кабеля. В режиме используется математическая обработка сигналов от двух горизонтальных антенн. Режим «Минимум» : положение кабеля определяется по минимальному уровню сигнала. Этот режим имеет ярко выраженный минимум сигнала над центром кабеля. 42

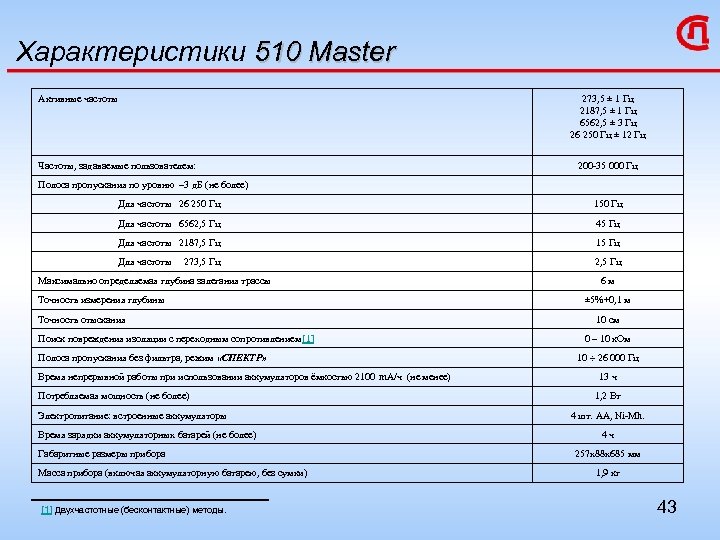

Характеристики 510 Master Активные частоты Частоты, задаваемые пользователем: 273, 5 ± 1 Гц 2187, 5 ± 1 Гц 6562, 5 ± 3 Гц 26 250 Гц ± 12 Гц 200 -35 000 Гц Полоса пропускания по уровню – 3 д. Б (не более) Для частоты 26 250 Гц 150 Гц Для частоты 6562, 5 Гц 45 Гц Для частоты 2187, 5 Гц 15 Гц Для частоты 273, 5 Гц 2, 5 Гц Максимально определяемая глубина залегания трассы Точность измерения глубины Точность отыскания Поиск повреждения изоляции с переходным сопротивлением [1] Полоса пропускания без фильтра, режим «СПЕКТР» Время непрерывной работы при использовании аккумуляторов ёмкостью 2100 m. А/ч (не менее) Потребляемая мощность (не более) Электропитание: встроенные аккумуляторы Время зарядки аккумуляторных батарей (не более) Габаритные размеры прибора Масса прибора (включая аккумуляторную батарею, без сумки) [1] Двухчастотные (бесконтактные) методы. 6 м ± 5%+0, 1 м 10 см 0 – 10 к. Ом 10 26 000 Гц 13 ч 1, 2 Вт 4 шт. АА, Ni-Mh. 4 ч 257 х88 х685 мм 1, 9 кг 43

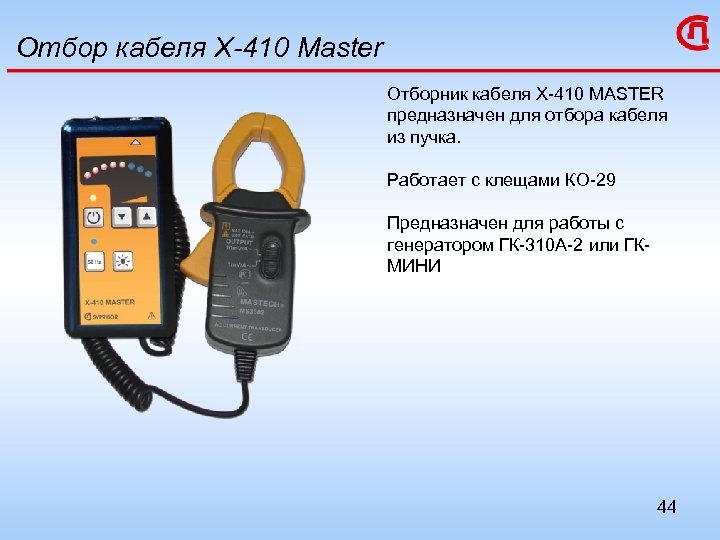

Отбор кабеля Х-410 Master Отборник кабеля Х-410 MASTER предназначен для отбора кабеля из пучка. Работает с клещами КО-29 Предназначен для работы с генератором ГК-310 А-2 или ГКМИНИ 44
Отбор кабеля При отборе кабеля используется любой способ подключения генератора к кабелю. • Контактное подключение • Бесконтактное подключение При необходимости можно применять миниатюрный генератор ГК-Мини 45

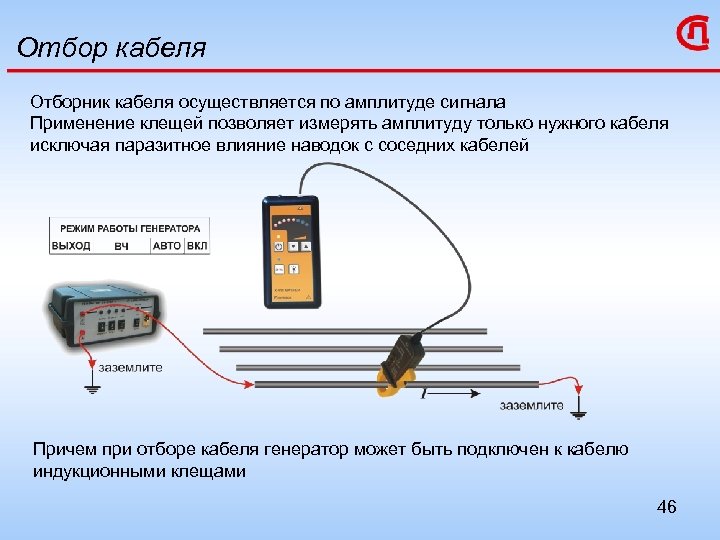

Отбор кабеля Отборник кабеля осуществляется по амплитуде сигнала Применение клещей позволяет измерять амплитуду только нужного кабеля исключая паразитное влияние наводок с соседних кабелей Причем при отборе кабеля генератор может быть подключен к кабелю индукционными клещами 46
ТРАССО-ДЕФЕКТОИСКАТЕЛИ ПОИСК-310 Д-2 М X- 410 Master отборник кабеля в пучке ЦЕНА = 5 900 руб. ЦЕНА = 38 000 руб. 47

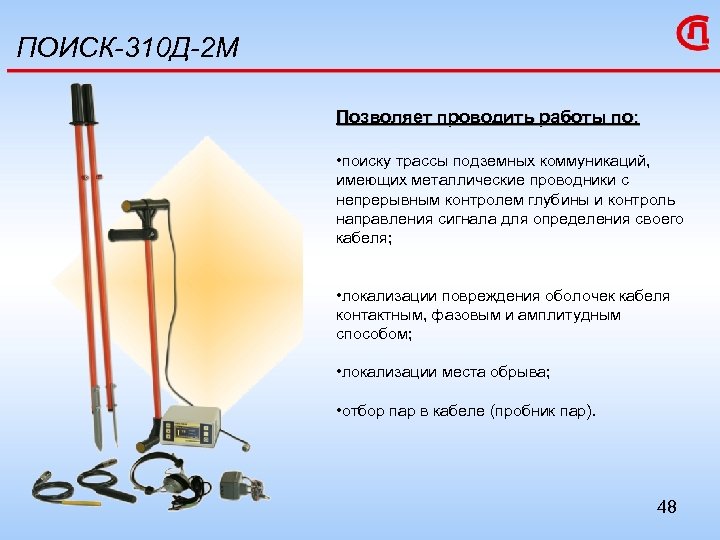

ПОИСК-310 Д-2 М Позволяет проводить работы по: • поиску трассы подземных коммуникаций, имеющих металлические проводники c непрерывным контролем глубины и контроль направления сигнала для определения своего кабеля; • локализации повреждения оболочек кабеля контактным, фазовым и амплитудным способом; • локализации места обрыва; • отбор пар в кабеле (пробник пар). 48

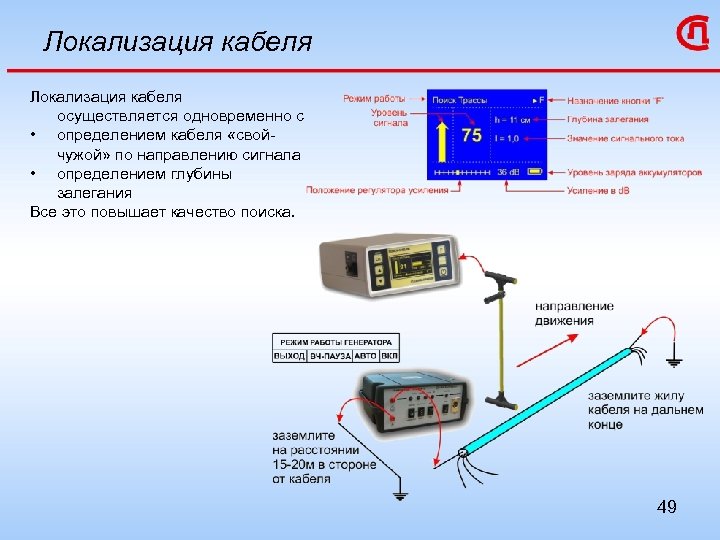

Локализация кабеля осуществляется одновременно с • определением кабеля «свойчужой» по направлению сигнала • определением глубины залегания Все это повышает качество поиска. 49

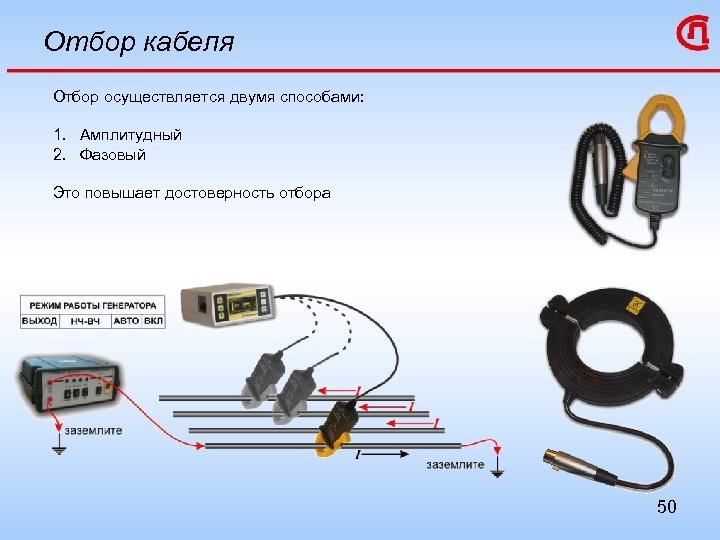

Отбор кабеля Отбор осуществляется двумя способами: 1. Амплитудный 2. Фазовый Это повышает достоверность отбора 50

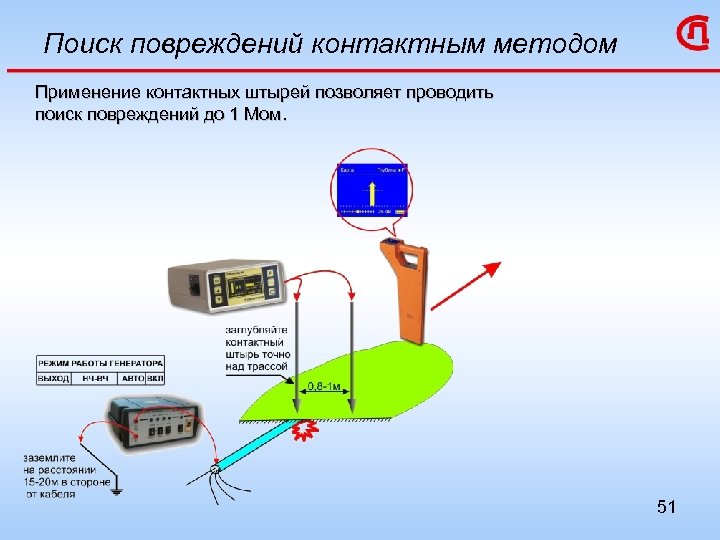

Поиск повреждений контактным методом Применение контактных штырей позволяет проводить поиск повреждений до 1 Мом. 51
Поиск повреждений фазовым способом Применение фазового метода позволяет проводить поиск повреждений до 50 КОм. 52
Характеристики ПОИСК-310 Д-2 М 53

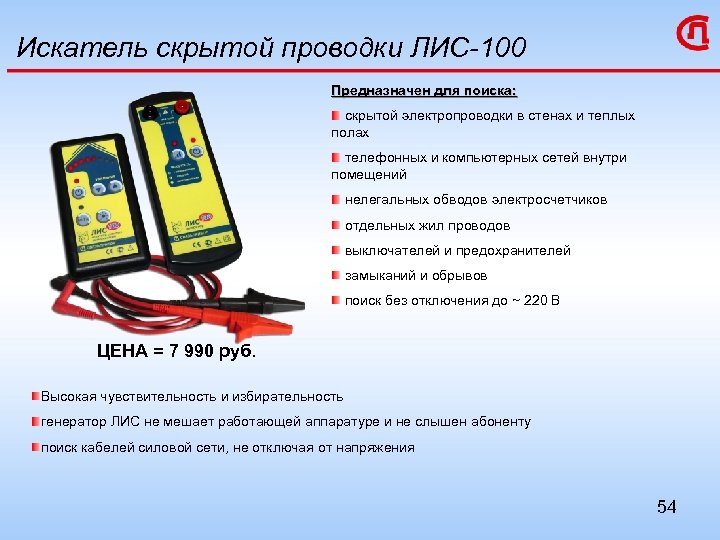

Искатель скрытой проводки ЛИС-100 Предназначен для поиска: скрытой электропроводки в стенах и теплых полах телефонных и компьютерных сетей внутри помещений нелегальных обводов электросчетчиков отдельных жил проводов выключателей и предохранителей замыканий и обрывов поиск без отключения до ~ 220 В ЦЕНА = 7 990 руб. Высокая чувствительность и избирательность генератор ЛИС не мешает работающей аппаратуре и не слышен абоненту поиск кабелей силовой сети, не отключая от напряжения 54

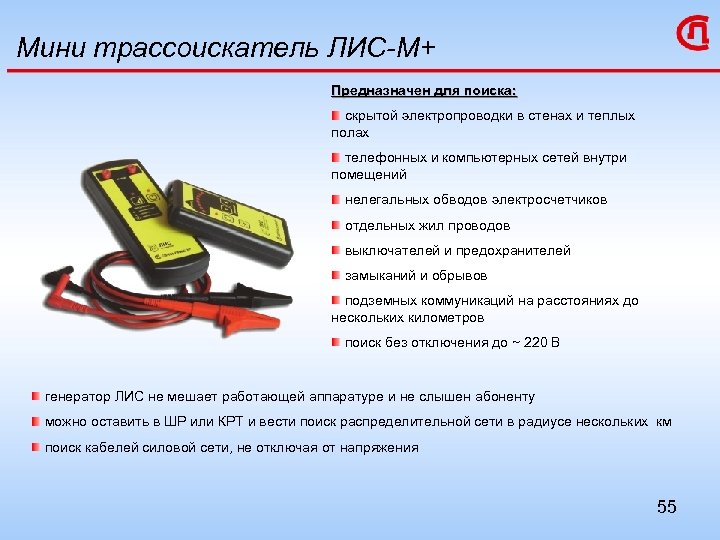

Мини трассоискатель ЛИС-М+ Предназначен для поиска: скрытой электропроводки в стенах и теплых полах телефонных и компьютерных сетей внутри помещений нелегальных обводов электросчетчиков отдельных жил проводов выключателей и предохранителей замыканий и обрывов подземных коммуникаций на расстояниях до нескольких километров поиск без отключения до ~ 220 В генератор ЛИС не мешает работающей аппаратуре и не слышен абоненту можно оставить в ШР или КРТ и вести поиск распределительной сети в радиусе нескольких км поиск кабелей силовой сети, не отключая от напряжения 55
Мини трассоискатель ЛИС-М+ ЦЕНА = 11 890 руб. Применение в работе внешней антенны дает много плюсов: • увеличивает чувствительность комплекта, • повышает удобство трассировки проводки под потолками и полами, • позволяет проводить трассировку в полевых условиях, • возможно применение наушников, для работы в шумных условиях. генератор ЛИС не мешает работающей аппаратуре и не слышен абоненту можно оставить в ШР или КРТ и вести поиск распределительной сети в радиусе 1 -2 км поиск кабелей силовой сети, не отключая от напряжения 56

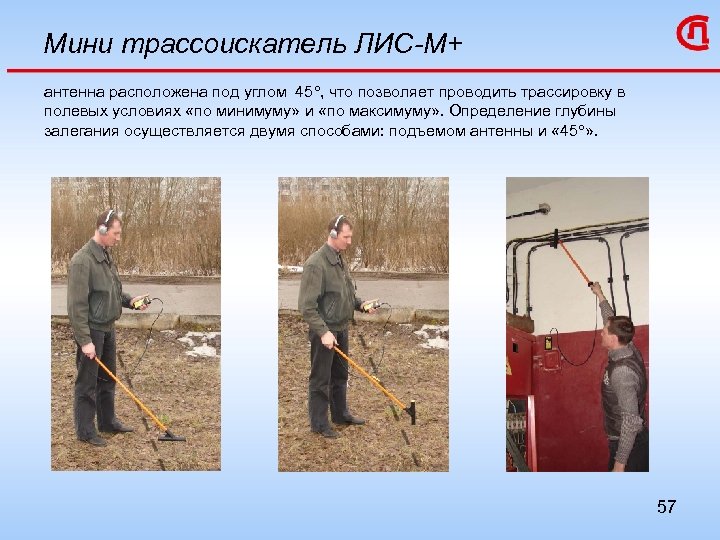

Мини трассоискатель ЛИС-М+ антенна расположена под углом 45 , что позволяет проводить трассировку в полевых условиях «по минимуму» и «по максимуму» . Определение глубины залегания осуществляется двумя способами: подъемом антенны и « 45 » . 57
СПАСИБО за ВНИМАНИЕ ! Наши контакты: ООО « Связьприбор» 170030 Россия, г. Тверь, ул. Королева, д. 9 тел. / факс +7 (4822) 42 -54 -91 +7 (4822) 72 -52 -76 E-mail: svsales@svpribor. ru WWW. SVPRIBOR. RU 58
