Транспортная логистика Литература: Аникин Б. А. Коммерческая логистика: учебник /Б. А. Аникин, А. П. Тяпухин. – М. : ТК Велби, Изд-во Проспект, 2005. - 432 с. Гаджинский А. М. Логистика : учебник / А. М. Гаджинский. – М. : Дашков и Ко, 2005. – 432 с. Тяпухин А. П. Логистика: учеб. пособие /А. П. Тяпухин. – Оренбург: ГОУ ВПО «ОГИМ» , 2005. – 109 с.
Вопросы 1. 2. 3. Понятие и сущность транспортной логистики Классификация грузов. Формирование транспортной логистической системы 3. 1. Выбор вида транспортировки 3. 2. Выбор вида транспортного средства 3. 3. Выбор перевозчика 3. 4. Составление маршрутов движения транспорта 3. 5. Контроль и управление за движением транспорта 4. Транспортные тарифы и правила их применения 2
Понятие и сущность транспортной логистики Вопрос 1
Транспортная логистика ¡ элемент логистической системы, обеспечивающий «связывание разрывов» в пространстве между отдельными звеньями логистической цепи 4
Эффективность транспортной логистики Уровень транспортного сервиса Расходы на транспортировку Оптимальное соотношение 5
Транспорт ¡ - это отрасль материального производства, осуществляющая перевозки людей и грузов. 6
Транспорт ¡ ¡ Общего пользования – отрасль народного хозяйства, которая удовлетворяет потребности всех отраслей народного хозяйства и населения в перевозках грузов и пассажиров железнодорожный, водный, автомобильный ¡ Необщего пользования - внутрипроизводствен ный транспорт, транспортные средства всех видов, принадлежащие нетранспортным организациям 7
8
Транспортно-экспедиционное обслуживание ¡ это деятельность транспортноэкспедиционных предприятий (отделов), связанная с перемещением грузов в пространстве и во времени и предоставляющая перевозочные, погрузочно-разгрузочные и услуги хранения. 9
Элементы транспортной системы груз ¡ пункты сосредоточения груза ¡ транспортная сеть ¡ подвижной состав ¡ погрузочно-разгрузочные средства ¡ 10
Транспортная инфраструктура ¡ ¡ ¡ транспортные магистрали средства транспорта компанииперевозчики либо транспортные структуры фирм ТЭК № 1 11
Транспортные предприятия (структуры) ¡ предприятия (подразделения) участвующие в единой цепи продвижения продукции от момента доставки сырья до доставки готовой продукции конечному потребителю. Сырье Готовая продукция Производство 12
Измерители материального потока в транспортной логистике ¡ транспортная масса - количество транспортных единиц; 13
Транспортная (грузовая) единица ¡ это количество продукции, которое погружают, транспортируют, выгружают и хранят как единую массу 14
Понятия ¡ Грузооборот - ¡ Грузопоток - объем общее количество грузов, перемещаемых грузов, в единицу времени перемещаемое в между двумя звеньями единицу времени логистической системы. (например, в течение часа, суток, месяца, квартала, года) в рамках определенной логистической системы. ¡Грузооборот представляет собой сумму ¡ отдельных грузопотоков 15
Измерители материального потока в транспортной логистике ¡ транспортный источник - пункты и районы, в которых зарождаются и возникают перевозки; 16
Измерители материального потока в транспортной логистике ¡ транспортные стоки - пункты (районы), в которых перевозки заканчиваются; 17
Измерители материального потока в транспортной логистике ¡ транспортный путь - расстояние между источником и стоком; 18
Измерители материального потока в транспортной логистике ¡ транспортное время - время, необходимое для перевозки. Время в пути - 22 часа 45 мин 19
Транспортный (перевозочный) процесс ¡ совокупность организационнотехнологически взаимосвязанных действий и операций, выполняемых транспортными предприятиями и их подразделениями самостоятельно или согласованно с другими организациями при подготовке, осуществлении и завершении перевозки грузов. 20
Структура транспортного процесса ¡ ¡ ¡ маркетинговые исследования рынка грузоперевозок; разработка рациональных маршрутных схем; выбор вида и количества подвижного состава для перевозки грузов; определение сферы целесообразного использования транспортных средств; нормирование скорости движения транспортных средств; выбор систем организации движения транспортных средств; 21
Структура транспортного процесса ¡ ¡ ¡ координация работы различных видов транспорта; анализ дорожных условий в целях разработки эффективных и безопасных маршрутов движения транспортных средств; обеспечение эффективных и безопасных перевозок грузов; управление движением транспортных средств; оперативный контроль за движением транспортных средств и др. 22
Современные направления развития транспортного обслуживания ¡ ¡ ¡ ¡ расширение услуг, выбор оптимального маршрута доставки, контроль выполнения заказов, контроль за запасами, контроль за грузами, анализ грузопотоков, компьютерное ведение документации, обмен данными между участниками процесса перевозки и т. д. 23
Классификация грузов Вопрос 2
Груз ¡ это любое имущество, включая животных, контейнеры, поддоны или аналогичные транспортноупаковочные приспособления, не предоставляемые экспедитором (перевозчиком), а также сырье, материалы и прочие физически ощущаемые объекты. 25
Классификация грузов ¡ позволяет выявить влияние характера и свойств грузов на сложившуюся и развивающуюся специализацию различных видов транспорта, а в дальнейшем — разработать рациональную структуру парка транспортным средств 26
Группировка грузов По условиям перевозки Обычные Специфические Скоропортящиеся Негабаритные Длинномерные Большой массы Опасные Антисанитарные 27
Негабаритный груз 28

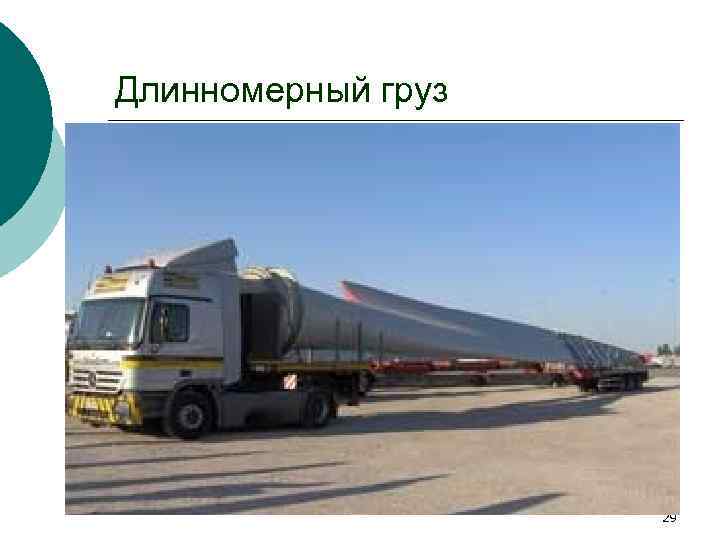

Длинномерный груз 29
Скоропортящийся груз 30
31
Группировка грузов В зависимости от отрасли Промышленный Сельскохозяйственный ЖКХ Почтовый Населения 32

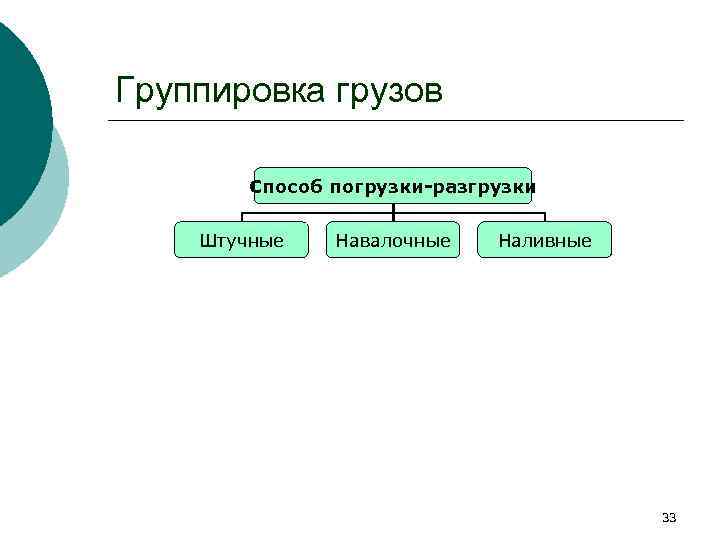

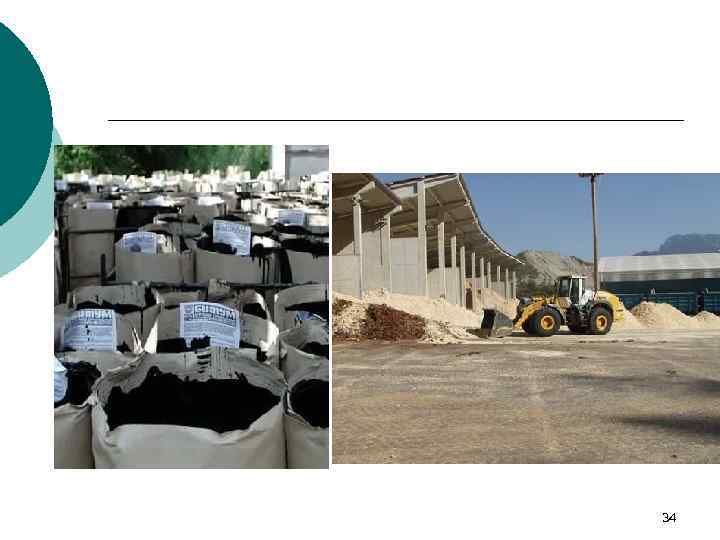

Группировка грузов Способ погрузки-разгрузки Штучные Навалочные Наливные 33
34

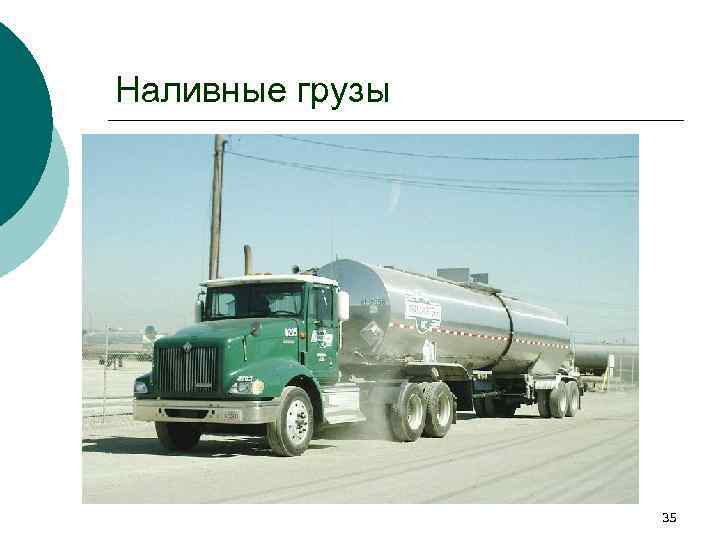

Наливные грузы 35

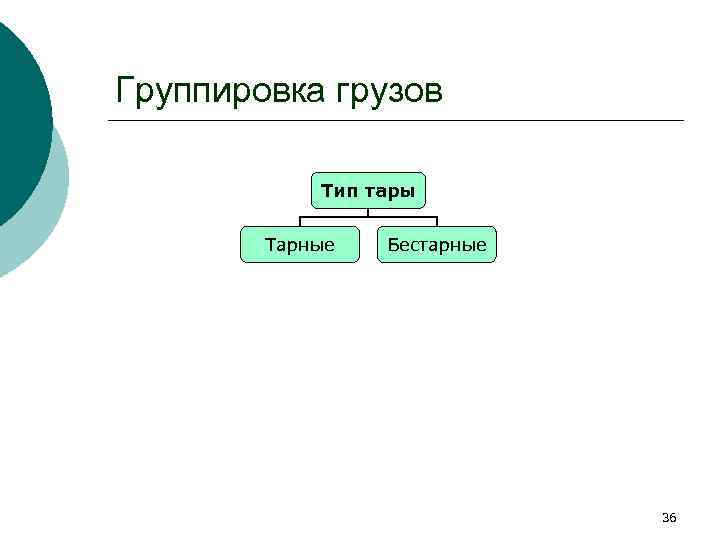

Группировка грузов Тип тары Тарные Бестарные 36
37
38

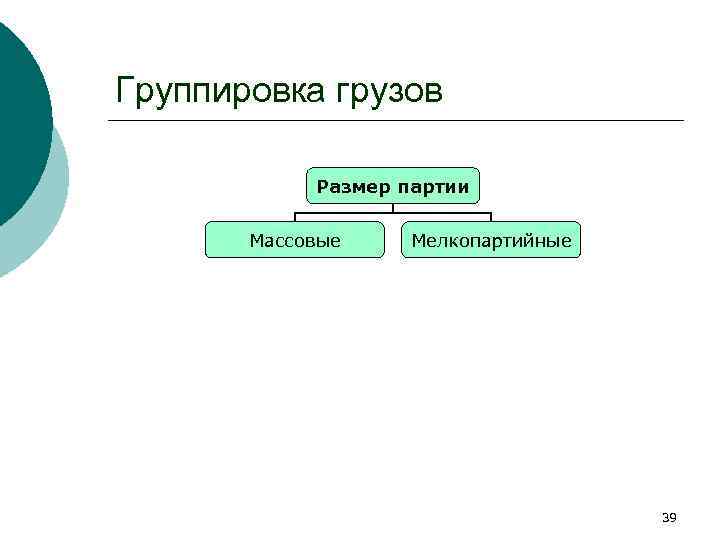

Группировка грузов Размер партии Массовые Мелкопартийные 39
Контейнер ¡ транспортное оборудование, предназначенное для неоднократного использования при бестарной перевозке грузов и приспособленное для механизированной погрузки и выгрузки, а также для кратковременного хранения груза 40

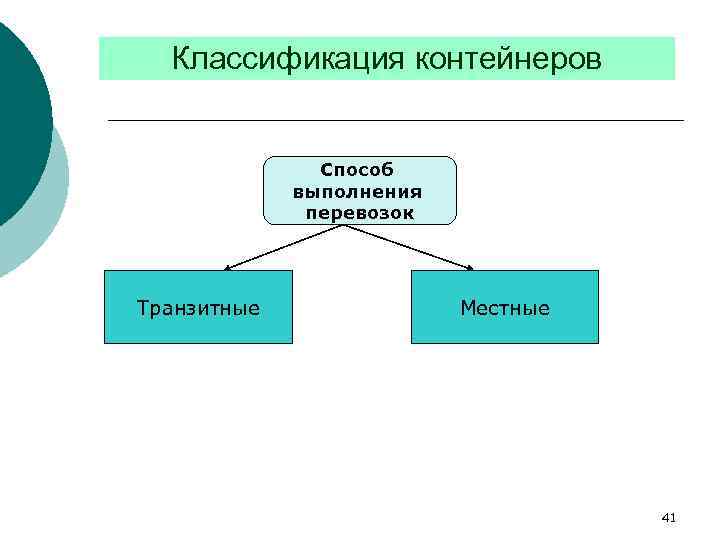

Классификация контейнеров Способ выполнения перевозок Транзитные Местные 41
Классификация контейнеров Назначение Универсальные Специальные 42
Классификация контейнеров Конструкция Сборно-разборные Неразборные 43
Классификация контейнеров Материал изготовления Деревянные Металлические Деревяннометаллические Прочие 44
Классификация контейнеров Грузоподъемность Малотоннажные (0, 625 т и 1, 25 т) Среднетоннажные (от 2, 5 до 5 т) Крупнотоннажные ( от 10 до 30 т) 45

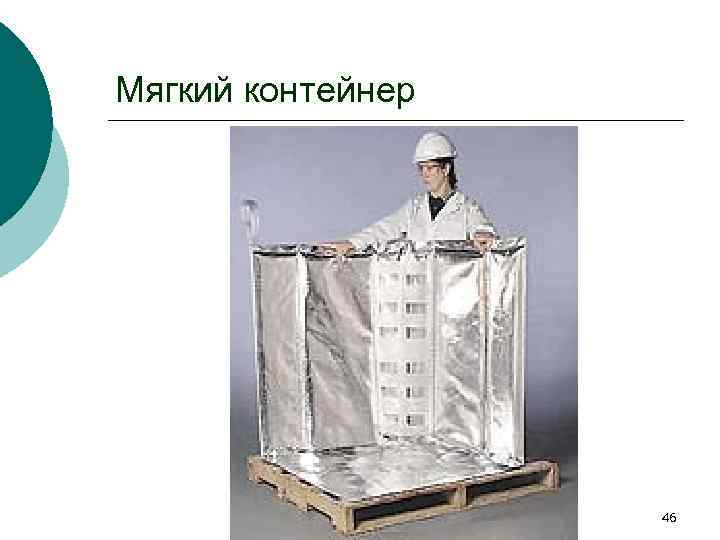

Мягкий контейнер 46

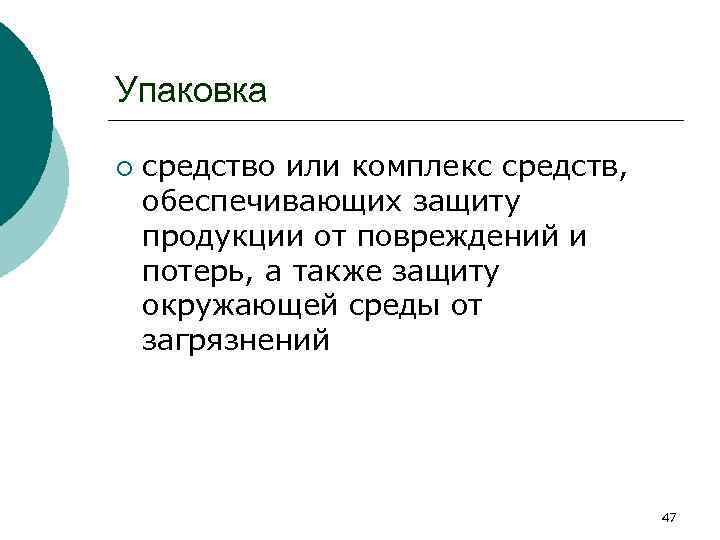

Упаковка ¡ средство или комплекс средств, обеспечивающих защиту продукции от повреждений и потерь, а также защиту окружающей среды от загрязнений 47
Классификация тары по: ¡ размерам l l Крупногабаритная Малогабаритная 48

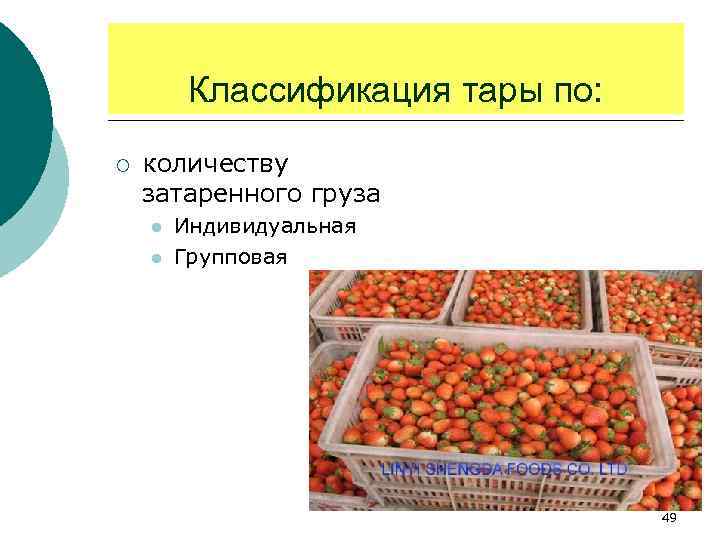

Классификация тары по: ¡ количеству затаренного груза l l Индивидуальная Групповая 49
Классификация тары по: ¡ обороту тары l l l разовая, возвратная, многооборотная 50
Классификация тары по: ¡ жесткости конструкции тары l l Жесткая Мягкая 51

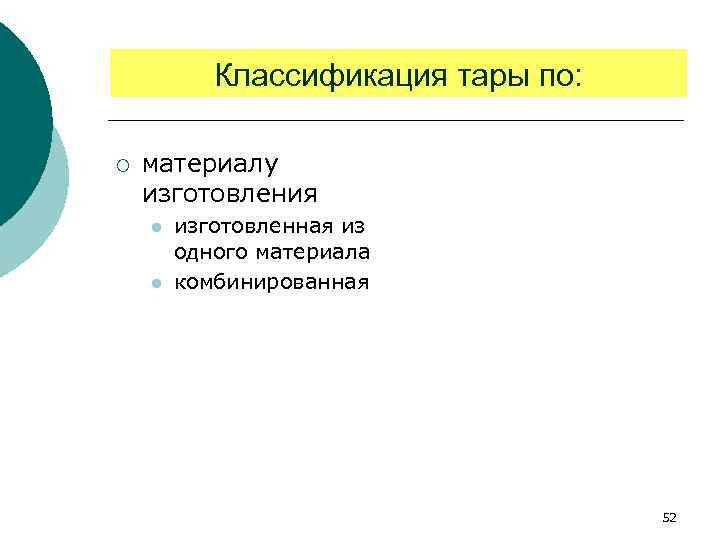

Классификация тары по: ¡ материалу изготовления l l изготовленная из одного материала комбинированная 52
Классификация тары по: ¡ конструктивным особенностям l l Разборная Неразборная Складная разборноскладная 53
Классификация тары по: ¡ прочности l l Прочная хрупкая 54

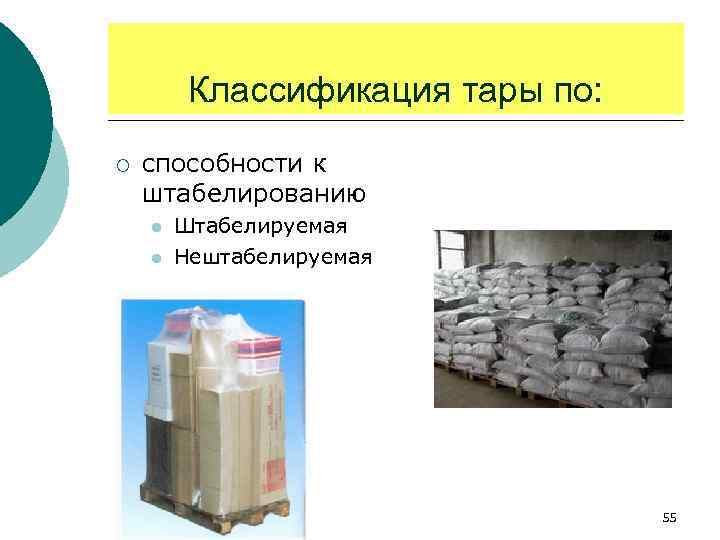

Классификация тары по: ¡ способности к штабелированию l l Штабелируемая Нештабелируемая 55
Классификация тары по: ¡ замкнутости объема l l Закрытая открытая 56
Классификация тары по: ¡ герметичности l l Герметичная негерметичная ¡ отношению к грузу l l Залоговая инвентарная 57
Ящик ¡ закрытая со всех сторон транспортная тара с корпусом, имеющем преимущественно форму прямоугольника, с дном, двумя торцевыми и боковыми стенками, с крышкой или без нее 58
Бочка ¡ транспортная тара с корпусом цилиндрической или параболической формы, с обручами или зигами катания, с доньями, изготовленная из металла, пластмассы или дерева 59
60
61
Барабан ¡ транспортная тара с гладким или гофрированным корпусом цилиндрической формы, без обручей или зигов катания, с плоским дном 62

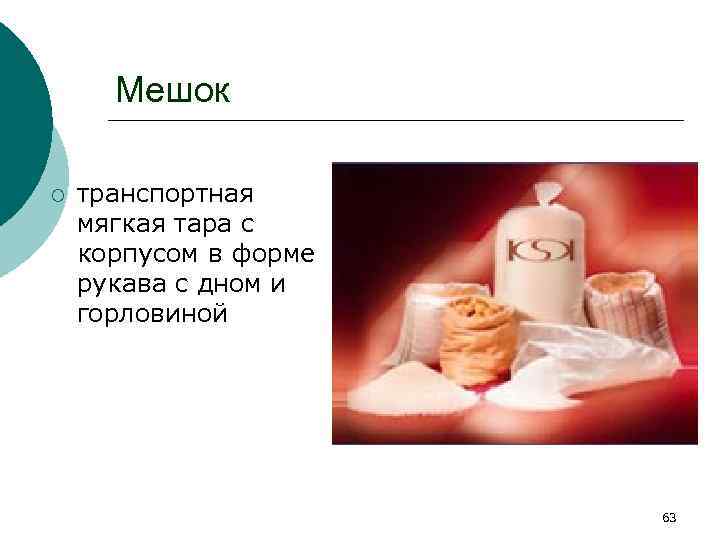

Мешок ¡ транспортная мягкая тара с корпусом в форме рукава с дном и горловиной 63

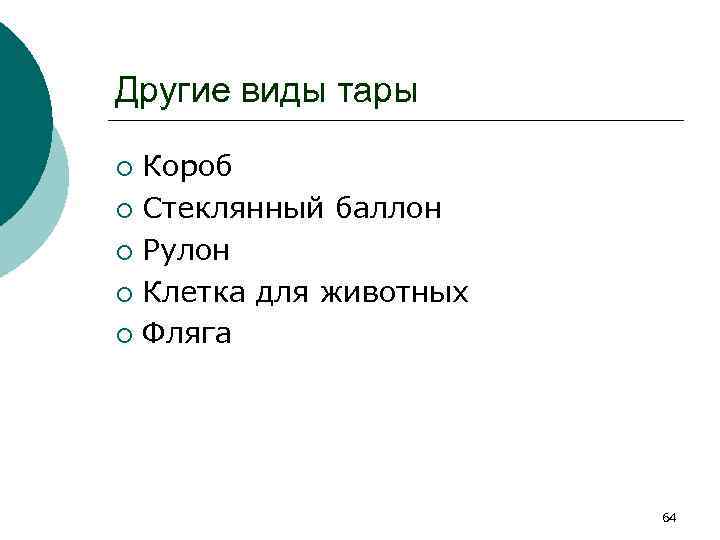

Другие виды тары Короб ¡ Стеклянный баллон ¡ Рулон ¡ Клетка для животных ¡ Фляга ¡ 64

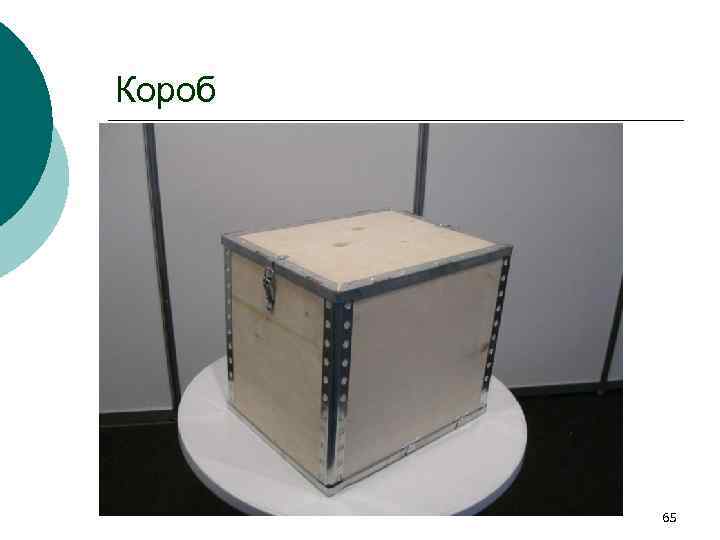

Короб 65
Коробка 66
Фляга 67

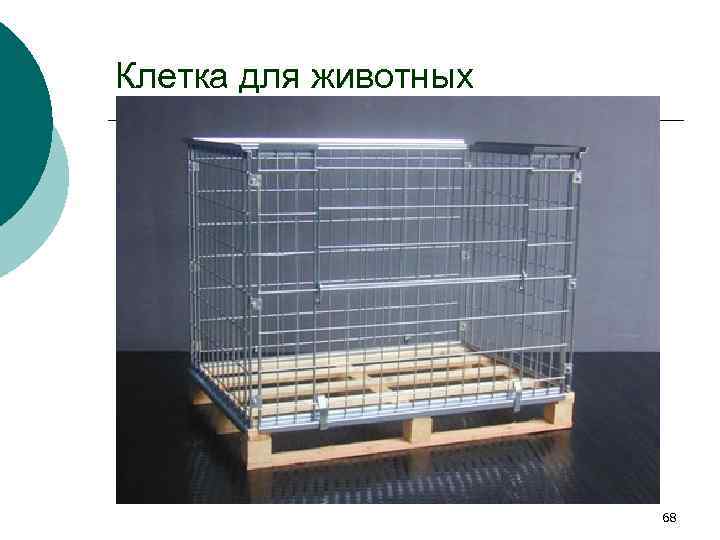

Клетка для животных 68

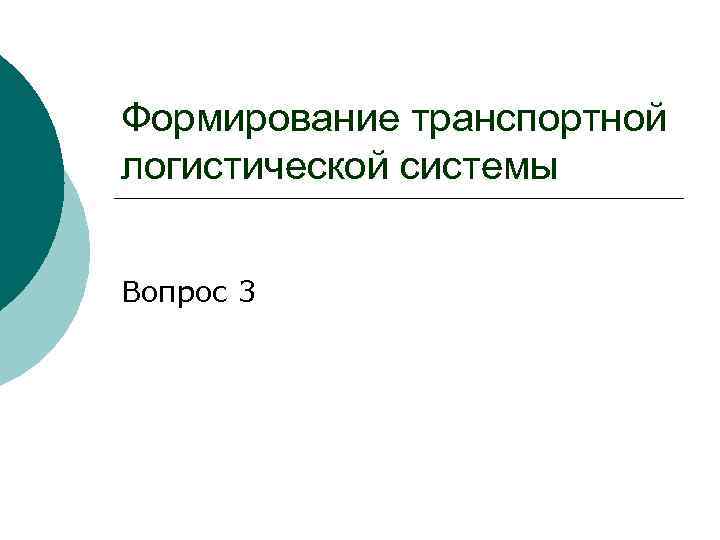

Формирование транспортной логистической системы Вопрос 3
Транспортное хозяйство (ТХ) Самостоятельная система Элемент микрологистической системы Элемент макрологистической системы 70
Выбор вида транспортировки Вопрос 3. 1
Виды транспортировки унимодальная транспортировка ¡ смешанная транспортировка ¡ комбинированная транспортировка ¡ интермодальная транспортировка ¡ мультимодальная транспортировка ¡ 72
Унимодальная транспортировка ¡ ¡ ¡ осуществляется одним видом транспорта применяется, когда заданы начальный и конечный пункты транспортировки не используются промежуточные операции складирования и грузопереработки 73
Смешанная транспортировка ¡ ¡ производится двумя видами транспорта, например железнодорожным — автомобильным груз доставляется первым видом транспорта в пункт «перевалки» без хранения или с кратковременным хранением с последующей перегрузкой на другой вид транспорта 74
Комбинированная транспортировка ¡ используется более чем два вида транспорта 75

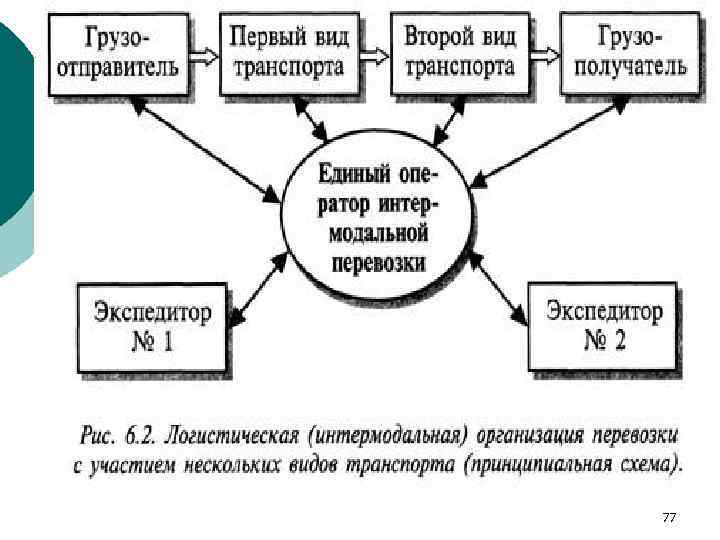

Интермодальная транспортировка ¡ ¡ ¡ транспортировка грузов осуществляется несколькими видами транспорта, один из перевозчиков организует всю доставку до пункта назначения, в зависимости от деления ответственности за перевозку выдаются различные виды транспортных документов. Организация транспортировки одним перевозчиком 76
77
Мультимодальная транспортировка ¡ лицо, организующее перевозку, несет за нее ответственность на всем пути следования независимо от количества принимающих участие видов транспорта при оформлении единого перевозочного документа Один перевозчик организует транспортировку и несет ответственность за груз 78
Выбор вида транспортного средства Вопрос 3. 2
Факторы, влияющие на выбор вида транспорта ¡ ¡ ¡ ¡ ¡ характер груза время доставки частота отправок груза надежность расстояние, на которое перевозится груз; способность доставить груз в любую точку местонахождение пункта назначения с учетом погодных, климатических, сезонных характеристик ценность груза стоимость перевозок, ситуацию на рынке фирмперевозчиков способность перевозить разные грузы. 80
Ранжирование различных видов транспорта Вид транспорта Время доставки Частота отправ лений Надежность соблюдения графика Способн Сто Сум ность имо ма перево достасть ранг зить вки пер ов различ груза в евоз ные любую ки грузы точку ЖД 3 4 3 2 2 3 17 Водный 4 5 4 1 19 Авто 2 2 2 3 1 4 14 Трубоп роводный 5 1 1 5 5 2 19 Воздуш ный 1 3 5 4 3 5 21 81
82

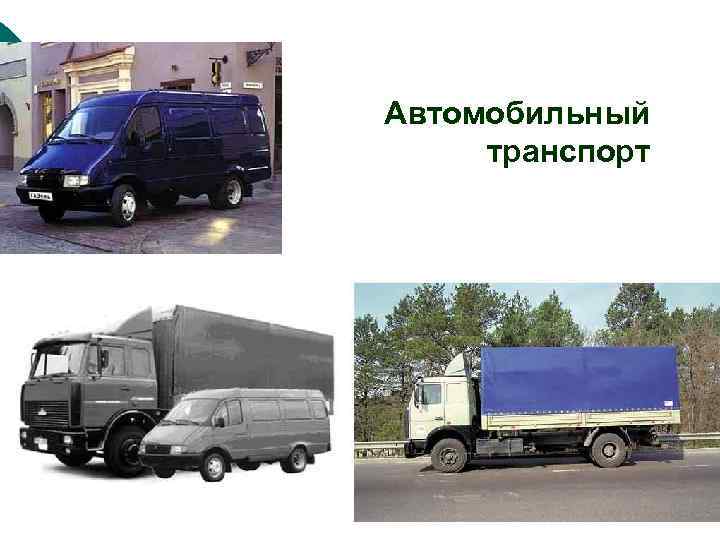

Автомобильный транспорт 83

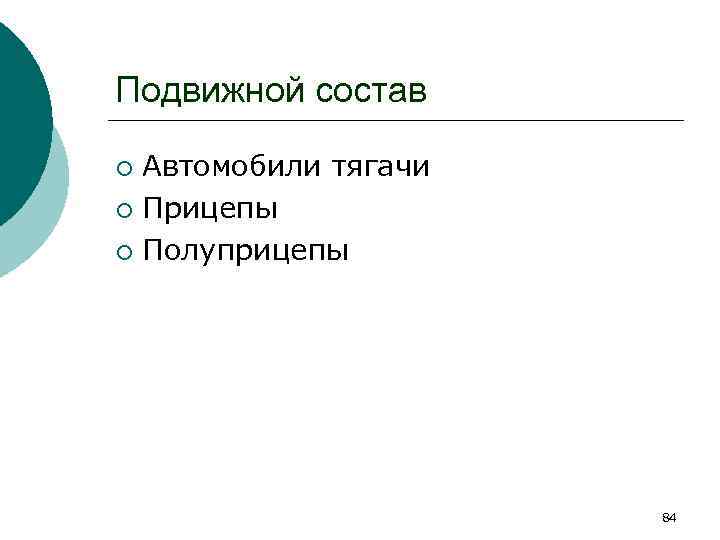

Подвижной состав Автомобили тягачи ¡ Прицепы ¡ Полуприцепы ¡ 84

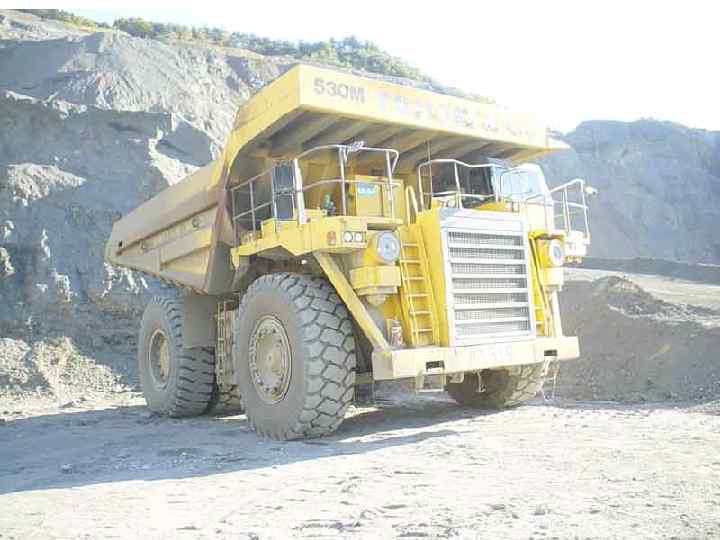

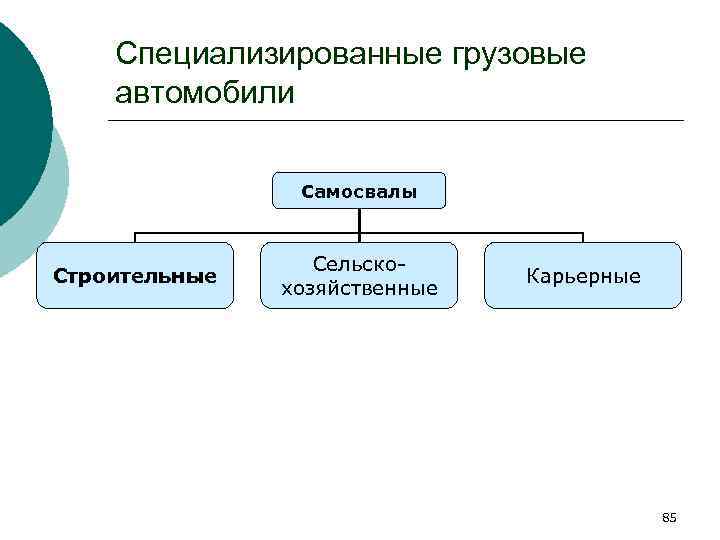

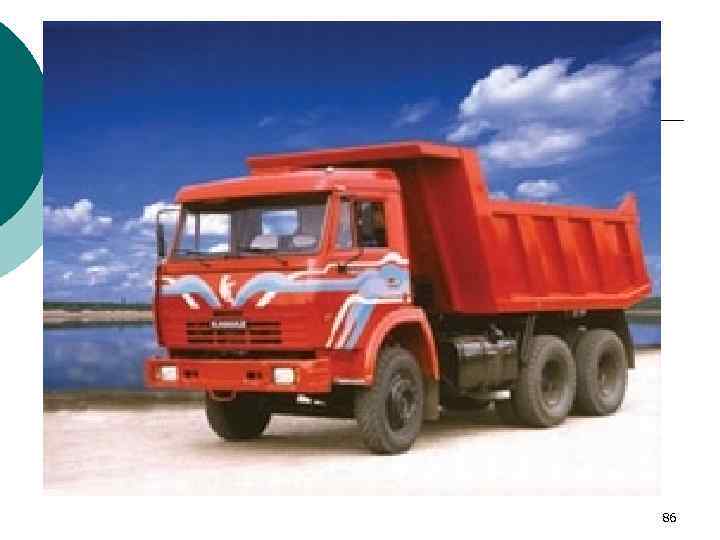

Специализированные грузовые автомобили Самосвалы Строительные Сельскохозяйственные Карьерные 85
86
87
Специализированные грузовые автомобили Фургоны Общего назначения Рефрижераторы Изотермические 88

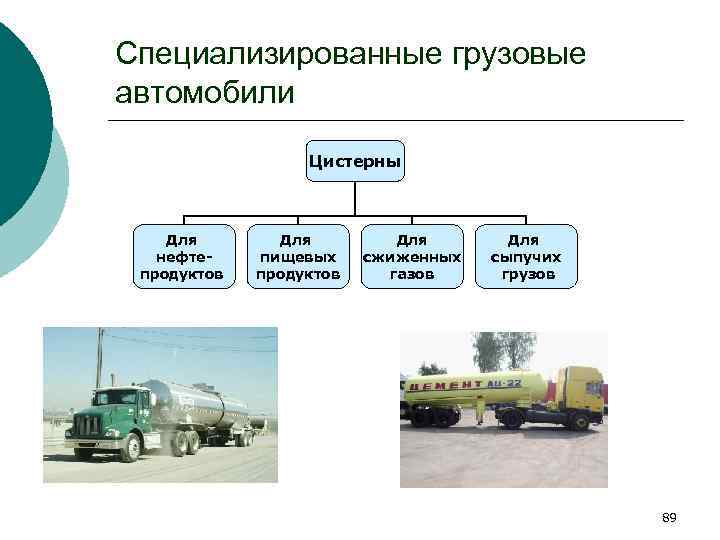

Специализированные грузовые автомобили Цистерны Для нефтепродуктов Для пищевых продуктов Для сжиженных газов Для сыпучих грузов 89
Автомобильный транспорт Преимущества: ¡ используется для перевозки на короткие расстояния; ¡ высокая маневренность; ¡ доставка «от дверей до дверей» с необходимой степенью срочности; ¡ обеспечивает регулярность поставки; ¡ возможны поставки малыми партиями; ¡ наименее жесткие требования к упаковке товара. Недостатки: ¡ высокая стоимость перевозок; ¡ срочность разгрузки; ¡ возможны хищения груза и угона автотранспорта; ¡ сравнительно малая грузоподъемность. 90

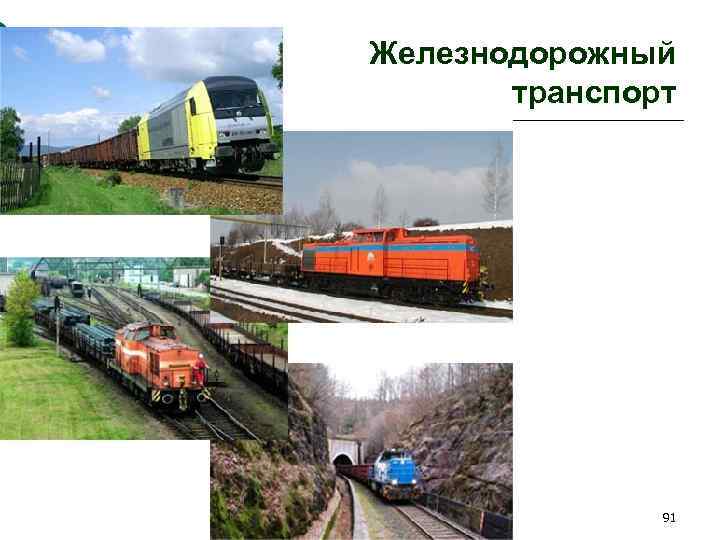

Железнодорожный транспорт 91
Железнодорожный транспорт Преимущества: ¡ перевозка больших партий грузов при любых погодных условиях; ¡ сравнительно быстрая доставка груза на большое расстояние; ¡ перевозки регулярны; ¡ удобно организуются погрузочноразгрузочные работы; ¡ сравнительно невысокая себестоимость перевозки грузов, а также наличие скидок. Недостатки: ¡ малая скорость передвижения; ¡ ограниченное количество перевозчиков, ¡ хищения и потери; ¡ низкая возможность доставки к пунктам потребления (в ряде случаев должен дополняться автомобильным). 92
93

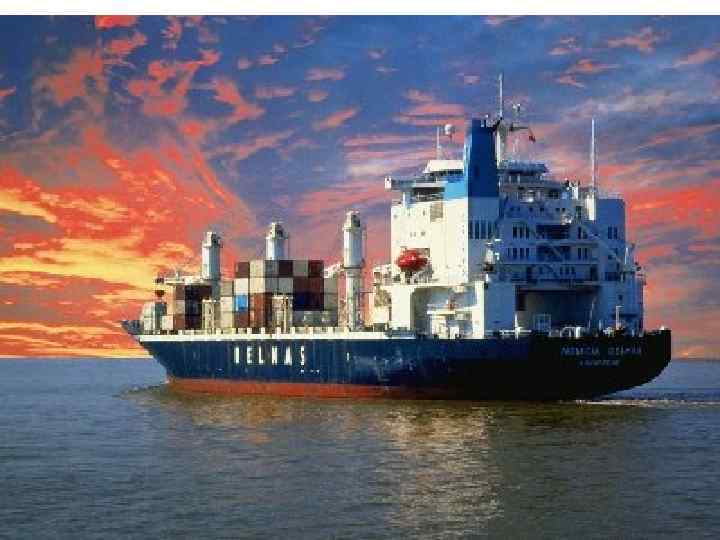

Водный транспорт 94

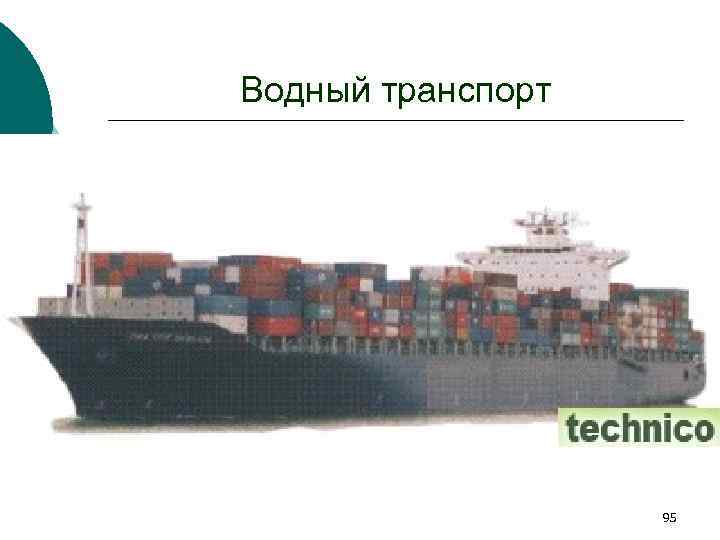

Водный транспорт 95
Судно класса «река-море» 96
97
Водный транспорт Преимущества: ¡ низкие грузовые тарифы; ¡ высокая провозная способность Недостатки: ¡ низкая скорость; ¡ ограниченная возможность доставки к пунктам потребления; ¡ жесткие требования к упаковке и креплению грузов; ¡ малая частота отправок; ¡ зависимость от погодных и навигационных условий. 98

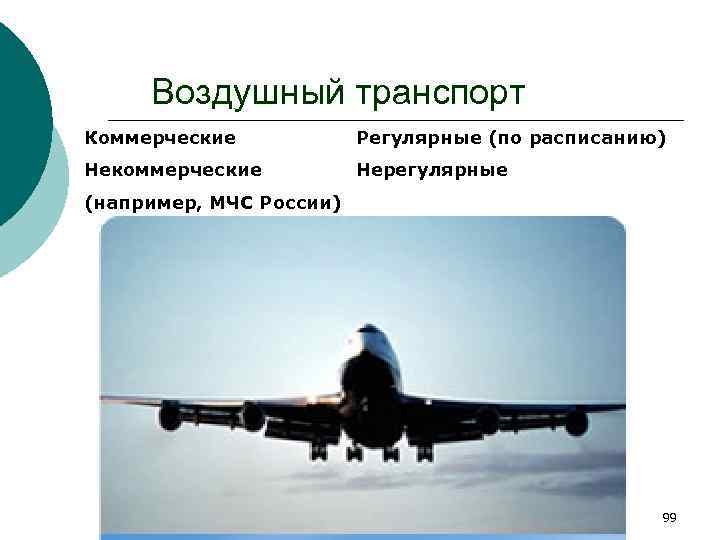

Воздушный транспорт Коммерческие Регулярные (по расписанию) Некоммерческие Нерегулярные (например, МЧС России) 99
Нерегулярные перевозки ¡ ¡ ¡ Дополнительные перевозки — перевозки, выполняемые по тем же авиалиниям, что и регулярные перевозки, но по особому расписанию. Специальные перевозки — перевозки, выполняемые со специальным заданием как по маршруту регулярных рейсов, так и по особому маршруту. Чартерные перевозки — перевозки, выполняемые в соответствии со специальным контрактом между перевозчиком и заказчиком. 100

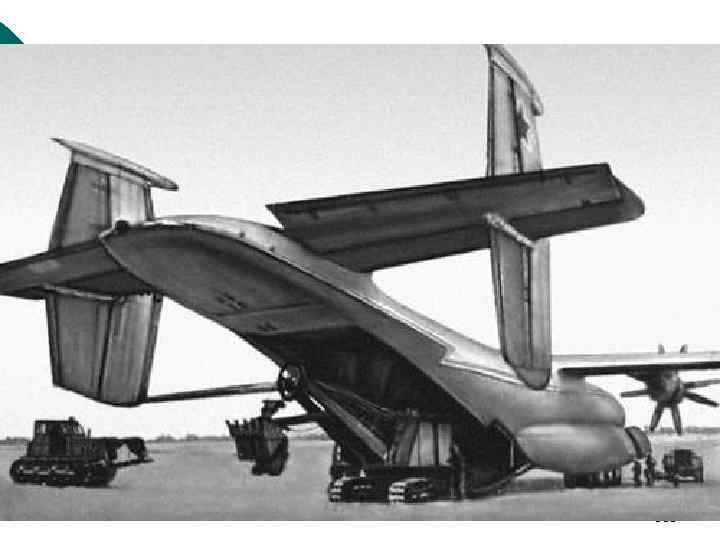

101
Воздушный транспорт Преимущества: Недостатки: ¡ наиболее высокая ¡ высокие грузовые скорость тарифы; доставки; ¡ ограниченность ¡ возможность размера партии; доставки ¡ зависимость в отдаленные от метеоусловий. районы; ¡ высокая сохранность грузов. 102
Трубопроводный транспорт Трубопроводы Газопроводы Нефтепроводы Трубопроводы другого назначения Магистральные Промысловые Подводящие 103
Магистральный трубопровод 104
Подводящий трубопровод 105
Трубопроводный транспорт Преимущества: ¡ низкая себестоимость; ¡ высокая пропускная способность. Недостатки: ¡ узкая номенклатура подлежащих транспортировки грузов (жидкости, газы, эмульсии). 106
Гужевой транспорт Стоимость доставки Скорость доставки Надежность поставок Способность доставки в любую точку Сохранность груза 107
Выбор перевозчика Вопрос 3. 3
Отбор и ранжирование факторов Экспертный анализ Предварительный выбор перевозчиков Маркетинговый анализ Оценка перевозчика по критериям Определение рейтинга перевозчика Нет Перевозчик выбран? Да Конец 109
Составление маршрутов движения транспорта Вопрос 3. 4.
Для обеспечения логистического единства транспортного и складского процессов необходимы разработка оптимальных графиков отгрузки и поставки; ¡ унификация транспортного оборудования и транспортных (складских) единиц, используемых складами и транспортными фирмами. ¡ 111
Факторы, учитываемые при составлении маршрутов объем перевозок; ¡ направление; ¡ дальность перевозок грузов; ¡ протяженность во времени; ¡ загруженность транспортных коммуникаций; ¡ последовательность движения; ¡ эффективность доставки грузов ¡ 112
Требования, учитываемые при составлении маршрутов ¡ ¡ ¡ обеспечение транспортной связи для наибольшего числа заказчиков по кратчайшим направлениям между основными пунктами маршрута; использование вида транспорта, соответствующего типу перевозимого груза; контроль движения транспортных средств; обеспечение координации движения различных видов транспортных средств; минимизация порожних пробегов транспортных средств. 113
Задачи маршрутизации ¡ ¡ ¡ организация движения; минимизация сроков доставки грузов; безопасность движения; эффективное использование транспортных средств; выполнение планов и графиков перевозок; оперативность в реагировании на изменение дорожных условий. 114
Классификация маршрутов По протяженности Городские Пригородные Междугородние Международные 115
Классификация маршрутов По периоду времени года Сезонные Постоянные 116
Классификация маршрутов По способу движения Маятниковые 1 2 Кольцевые 1 2 3 117
Маятниковый маршрут ¡ транспортное средство многократно обращается между двумя погрузочноразгрузочными пунктами ¡ односторонние ¡ двусторонние ¡ веерные 118

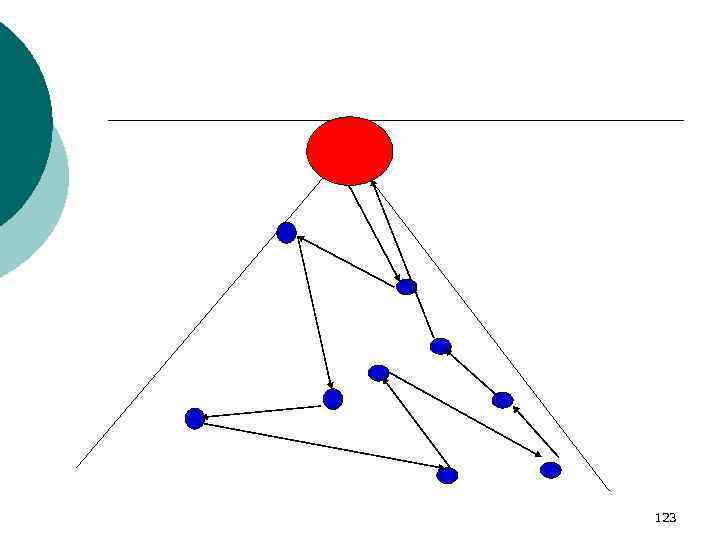

Кольцевой маршрут ¡ Автомобиль двигается по замкнутому кругу, на котором располагаются несколько объектов. После завершения кольцевого маршрута автомобиль возвращается в исходный пункт ¡ ¡ ¡ 1 развозочный; сборно-развозочный. 2 3 119

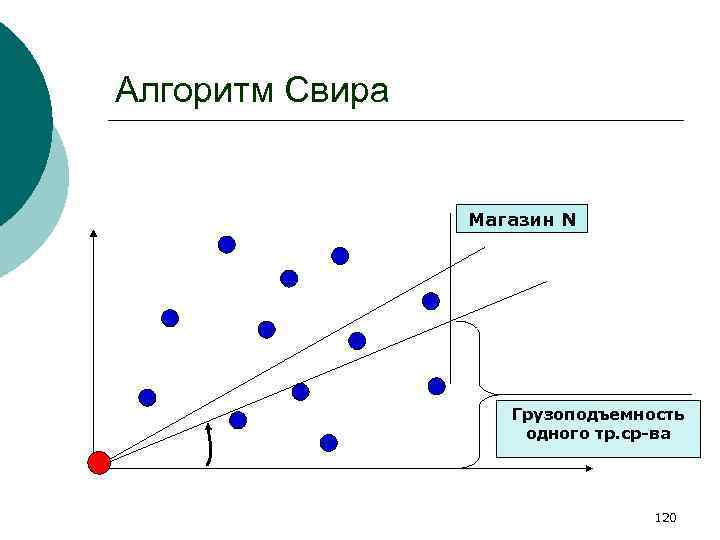

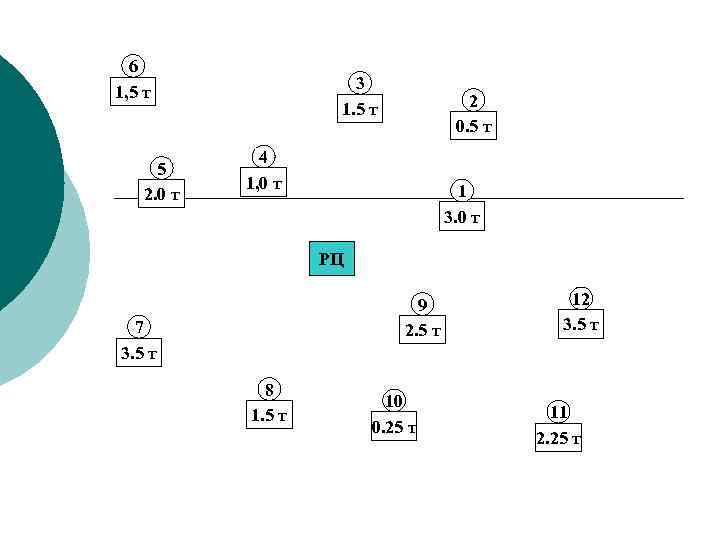

Алгоритм Свира Магазин N Грузоподъемность одного тр. ср-ва 120
121
122
123
6 1, 5 т 5 2. 0 т 3 1. 5 т 2 0. 5 т 4 1, 0 т 1 3. 0 т РЦ 9 2. 5 т 7 3. 5 т 8 1. 5 т 10 0. 25 т 12 3. 5 т 11 2. 25 т

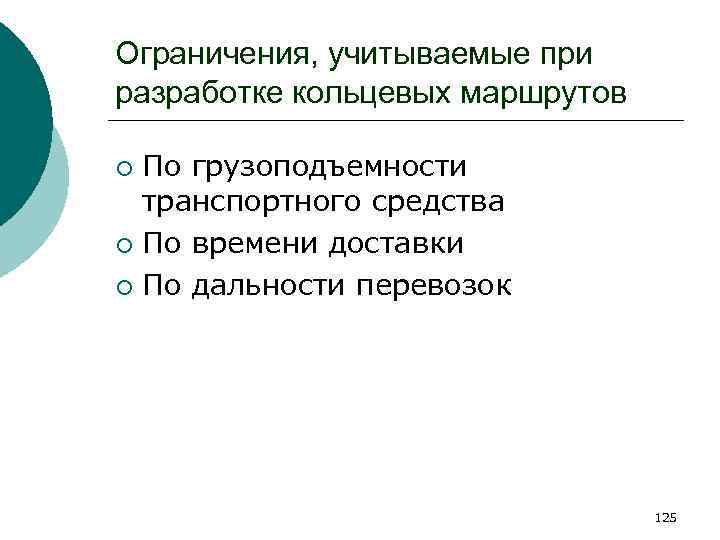

Ограничения, учитываемые при разработке кольцевых маршрутов По грузоподъемности транспортного средства ¡ По времени доставки ¡ По дальности перевозок ¡ 125
Контроль и управление за движением транспорта Вопрос 3. 5
Система GPS слежения СКАУТ – система контроля автотранспорта и учета топлива Мобильный GPS терминал 127
Система GPS слежения ¡ определение на электронной карте местоположения автотранспорта в данный момент времени (on-line слежение) 128
129

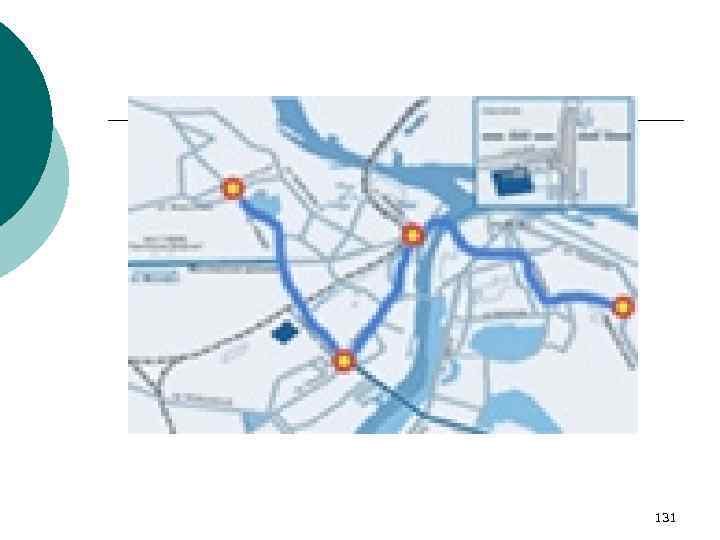

Система GPS слежения ¡ вывод маршрутов объектов за любой промежуток времени 130
131
Система GPS слежения контроль расхода топлива, загруженность и т. д. ¡ хранение данных о мониторинге транспорта в базе данных ¡ 132
Система GPS слежения формирование путевых листов и хранение их в базе данных ¡ формирование отчетов о посещении объектов и автоматическое сравнение их с путевыми листами ¡ 133
Отчет по движению автомобиля 154 Отчетный период: с 10. 05. 2007 00: 00 по 11. 05. 2007 23: 59 № действие начало конец длительность место стоянки ср. скорость, км/ч пробег, км 10. 05. 2007 1 Движение 0: 00 0: 11 00: 11 2 Стоянка № 1 0: 11 0: 29 00: 17 3 Движение 0: 29 0: 42 00: 13 24 Стоянка № 12 20: 05 8: 38 12: 33 53, 8 9, 9 НЕЙШЛОТСКИЙ ПЕР. , 1, САНКТ-ПЕТЕРБУРГ 53, 3 11, 6 НЕЙШЛОТСКИЙ ПЕР. , 5, САНКТ-ПЕТЕРБУРГ 11. 05. 2007 25 Движение 8: 38 8: 46 00: 07 26 Стоянка № 13 8: 46 10: 01 01: 14 43 Движение 21: 49 22: 48 00: 58 44 Стоянка № 22 22: 48 23: 57 01: 08 34, 7 4, 6 ВАСЕНКО УЛ. , 9, САНКТ-ПЕТЕРБУРГ 31, 1 30, 4 завод ИТОГ: Общее время 1 сут. 23 ч. 56 мин. 59 сек. Время простоя 1 сут. 10 ч. 30 мин. 38 сек. (72, 0%) Время в движении 13 ч. 26 мин. 21 сек. (28, 0%) Общий пробег, км 522, 9 км Ср. скорость, км/ч 38, 9 км/ч Макс. скорость, км/ч 102, 0 км/ч 134
Система GPS слежения формирование графических и табличных отчетов по расходу топлива, пробегу, скорости, времени в пути и т. д. за любой промежуток времени по всем автомобилям ¡ увеличение эффективности и безопасности перевозок за счет контроля транспорта ¡ 135
Транспортные тарифы и правила их применения Вопрос 4
Факторы, влияющие на стоимость транспортировки ¡ ¡ Размер груза экономия: чем крупнее груз, тем меньше транспортные расходы на единицу веса ¡ ¡ Расстояние экономия: чем длиннее маршрут, тем меньше транспортные расходы на единицу расстояния 137
Тариф ¡ форма цены на продукцию транспорта Возможность покрытия транспортных расходов Возмещение расходов и получение прибыли Транспортное предприятие Потребитель Оптимальное соотношение 138

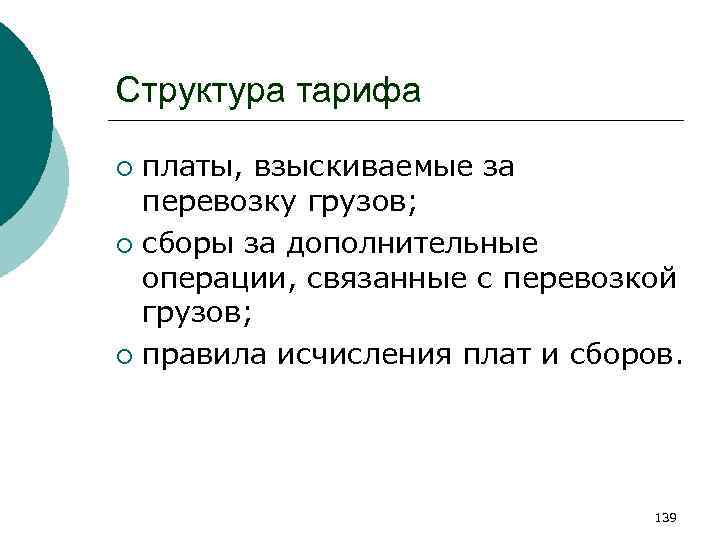

Структура тарифа платы, взыскиваемые за перевозку грузов; ¡ сборы за дополнительные операции, связанные с перевозкой грузов; ¡ правила исчисления плат и сборов. ¡ 139
Железнодорожные тарифы Ж/Д тарифы Общие Исключительные Льготные Местные 140
Общие тарифы – это основной вид тарифов (большинство грузов); ¡ Исключительные тарифы устанавливаются с отклонением от общих тарифов в виде специальных надбавок или скидок (в различные периоды года); ¡ 141
Льготные тарифы применяются при перевозке грузов для определенных целей, а также грузов для самих железных дорог. ¡ Местные тарифы - тарифы, включающие в себя размеры плат за перевозку грузов и ставки различных сборов, действуют в пределах данной железной дороги. ¡ 142
Автомобильные тарифы ¡ ¡ ¡ сдельные тарифы на перевозку грузов; тарифы на перевозку грузов на условиях платных автотонно-часов; тарифы за повременное пользование грузовыми автомобилями; тарифы из покилометрового расчета; тарифы за перегон подвижного состава; договорные тарифы. 143
Анализ грузовых перевозок России Вопрос 4
Анализ работы грузового транспорта За 2008 г -102689, 2 млн. тонн грузов; ¡ За 2011 г транспортный комплекс перевез 10437, 7 млн. тонн грузов. ¡ 145
Структура российского рынка транспортно -логистических услуг 146
Структура мирового рынка транспортно - логистических услуг (%) 147
Структура грузовых перевозок по видам транспорта 148
Грузооборот грузового транспорта за 1 квартал 2012 г. (млрд. т-км. ) Трубопроводный Морской Ж/д транспорт Автомобильный транспорт 552, 5 636, 2 50, 8 Внутренний водный 13, 8 Воздушный транспорт 1, 2 1, 1 149
Максимальный объем перевозок – автомобильный транспорт (частные перевозки) – 5, 5 млн. ед. ; ¡ Тарифы на ж/д перевозках выросли в 3 раза по сравнению с 2004 г. ¡ 150

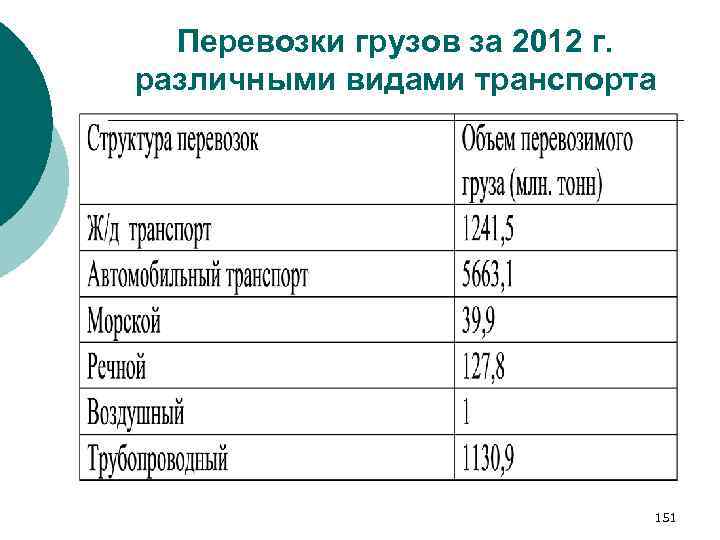

Перевозки грузов за 2012 г. различными видами транспорта 151

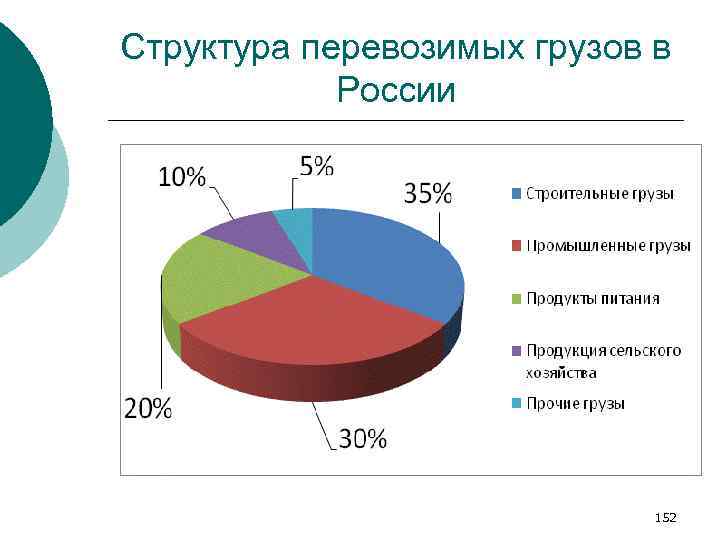

Структура перевозимых грузов в России 152
153
Рейтинг стран по развитию логистики (L(LPI), 2010 г. 154
Позиционирование России по групповым индексам LPI в 2010 г. в сравнение с 2007 г. 155
