Транспортирующие машины Транспортирующие машины Предназначены для

Транспортирующие машины

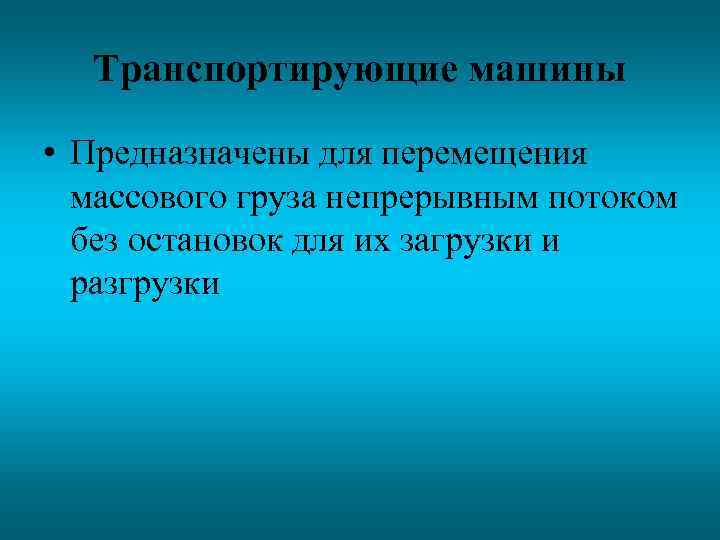

Транспортирующие машины • Предназначены для перемещения массового груза непрерывным потоком без остановок для их загрузки и разгрузки

Основная характеристика Это их ПРОИЗВОДИТЕЛЬНОСТЬ: 1. объёмная производительность V, м 3/ч 2. массовая производительность Q, т/ч

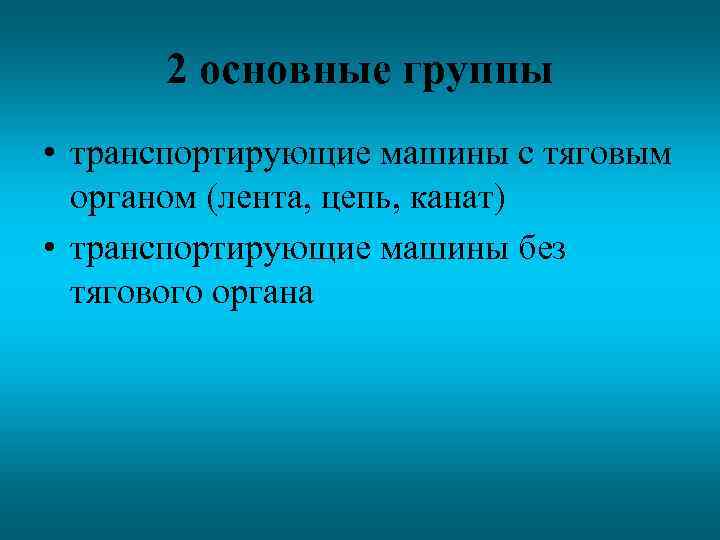

2 основные группы • транспортирующие машины с тяговым органом (лента, цепь, канат) • транспортирующие машины без тягового органа

Виды транспортирующих машин с тяговым органом Рис. 1. Конвейеры с тяговым элементом (а — ленточный; б — пластинчатый; в — скребковый; г — ковшовый; д — подвесной; е — люлечный; ж — элеватор)

Транспортирующие машины с тяговым органом Эта группа включает в себя: • ленточные конвейеры • цепные конвейеры: -тележные конвейеры -подвесные цепные конвейеры

Схема стационарного ленточного конвейера Рис. 2. Ленточный конвейер (1 - приводной барабан, выполненный виде бесконечной ленты; 2 - тяговый орган; 3 - разгрузочное устройство; 4 - поддерживающие ролики на рабочей ветви ленты; 5 - загрузочное устройство; 6 - натяжное устройство с натяжным хвостовым барабаном; 7 - натяжной груз; 8 - холостая ветвь ленты; 9 - металлическая рама; 10 - отклоняющий барабан; 11 - устройство для очистки ленты).

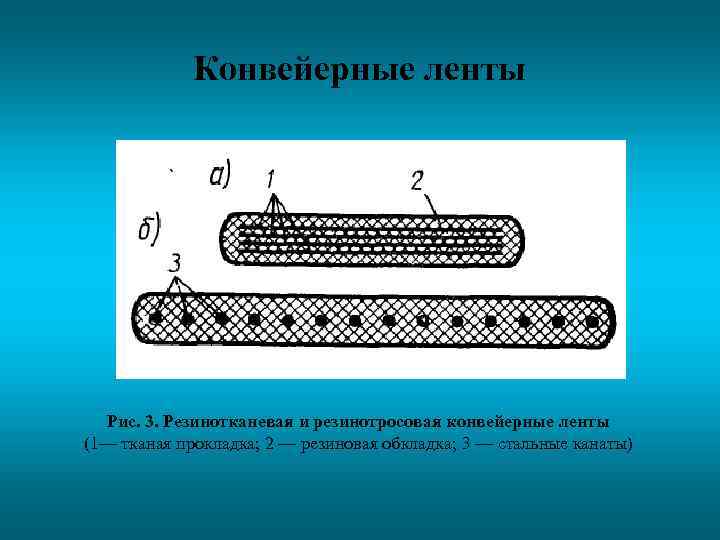

Конвейерные ленты Рис. 3. Резинотканевая и резинотросовая конвейерные ленты (1— тканая прокладка; 2 — резиновая обкладка; 3 — стальные канаты)

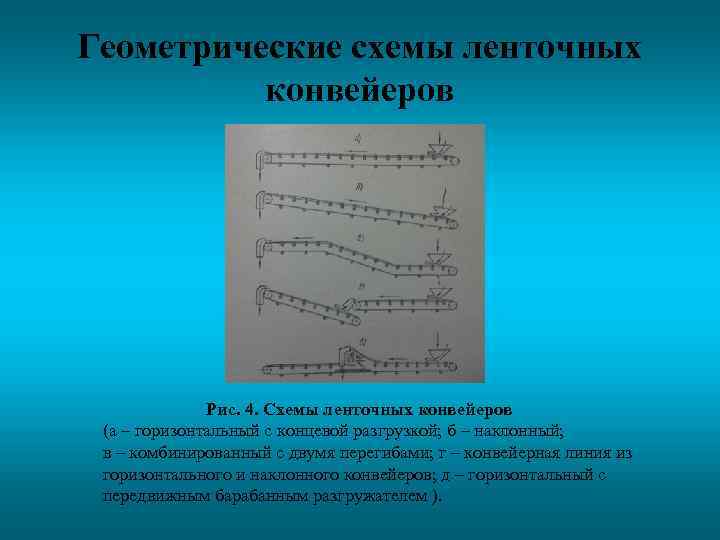

Геометрические схемы ленточных конвейеров Рис. 4. Схемы ленточных конвейеров (а – горизонтальный с концевой разгрузкой; б – наклонный; в – комбинированный с двумя перегибами; г – конвейерная линия из горизонтального и наклонного конвейеров; д – горизонтальный с передвижным барабанным разгружателем ).

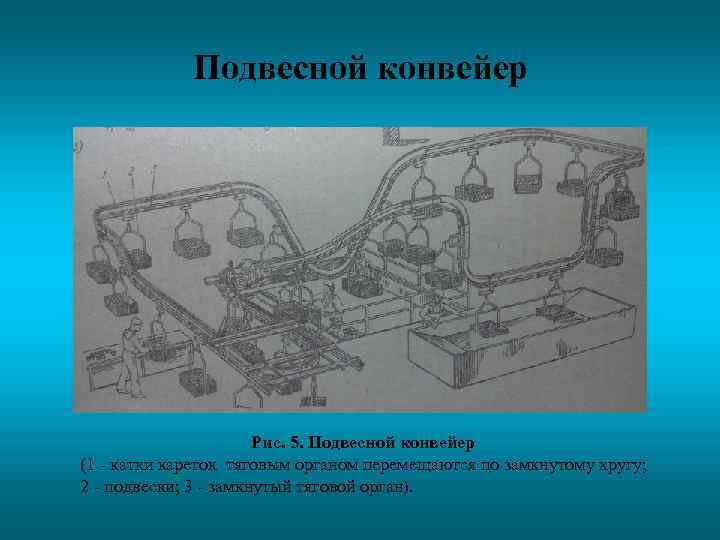

Подвесной конвейер Рис. 5. Подвесной конвейер (1 - катки кареток тяговым органом перемещаются по замкнутому кругу; 2 - подвески; 3 - замкнутый тяговой орган).

Виды транспортирующих машин без тягового органа Рис. 6. Конвейеры без тягового элемента (а — винтовой; б — вибрационный; в — роликовый)

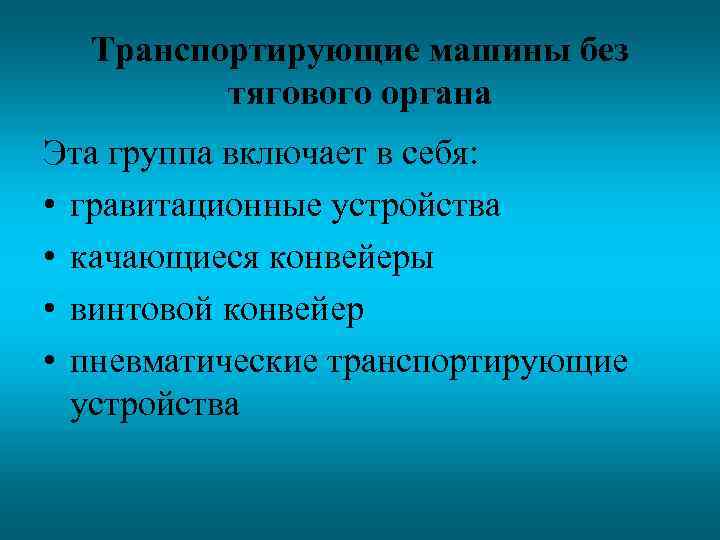

Транспортирующие машины без тягового органа Эта группа включает в себя: • гравитационные устройства • качающиеся конвейеры • винтовой конвейер • пневматические транспортирующие устройства

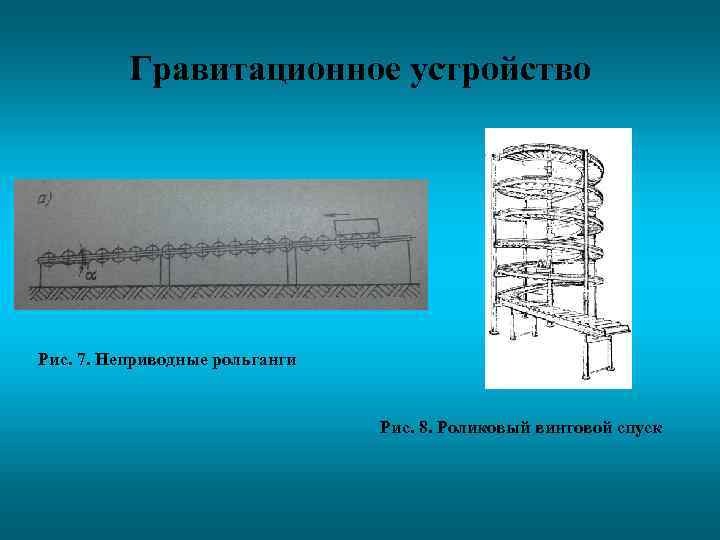

Гравитационное устройство Рис. 7. Неприводные рольганги Рис. 8. Роликовый винтовой спуск

Качающийся конвейер Рис. 9. Качающийся конвейер инерционного типа ( 1 – стальной желоб; 2 - кривошип; 3 – упругие стойки).

Схемы вибрационных конвейеров Рис. 10 а — однотрубный на пружинных подвесках с электровибратором; б — двухтрубный на упругих стойках с эксцентриковым вибратором; в — однотрубный на упругих стойках с эксцентриковым вибратором и уравновешивающей балкой

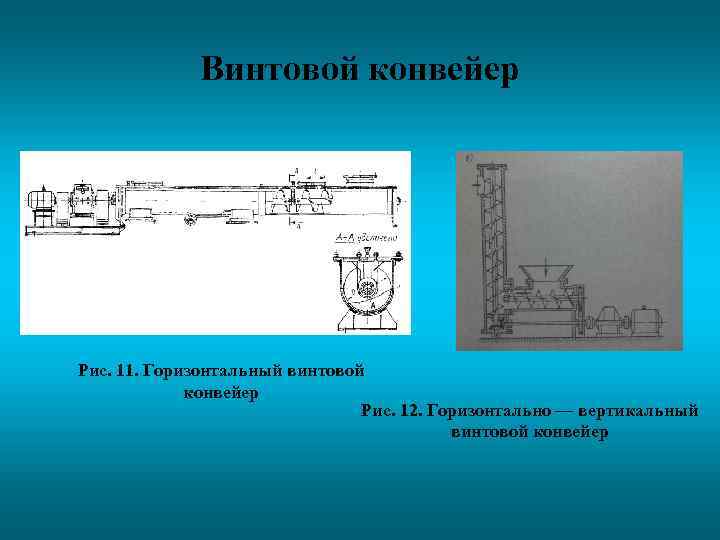

Винтовой конвейер Рис. 11. Горизонтальный винтовой конвейер Рис. 12. Горизонтально — вертикальный винтовой конвейер

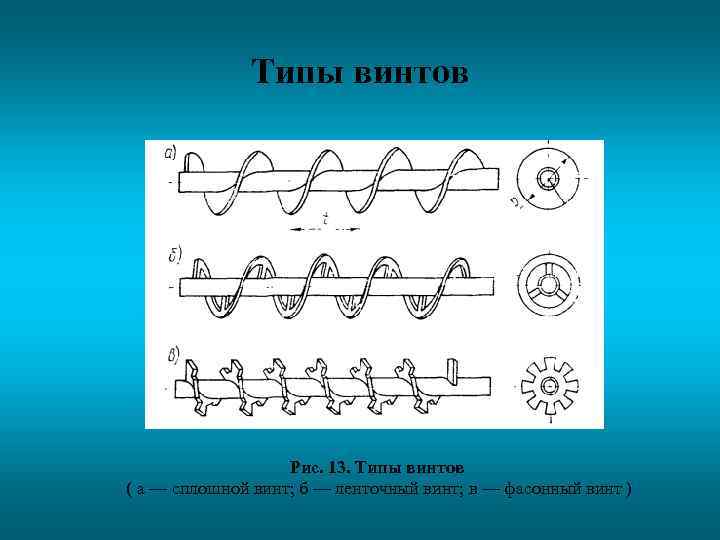

Типы винтов Рис. 13. Типы винтов ( а — сплошной винт; б — ленточный винт; в — фасонный винт )

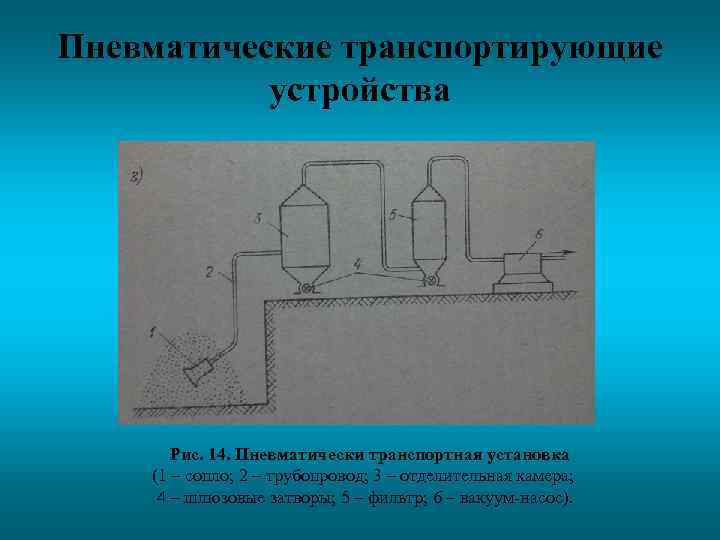

Пневматические транспортирующие устройства Рис. 14. Пневматически транспортная установка (1 – сопло; 2 – трубопровод; 3 – отделительная камера; 4 – шлюзовые затворы; 5 – фильтр; 6 – вакуум-насос).
