Трансформаторы Trafo Elettro Service Трансформаторы Trafo Elettro Service

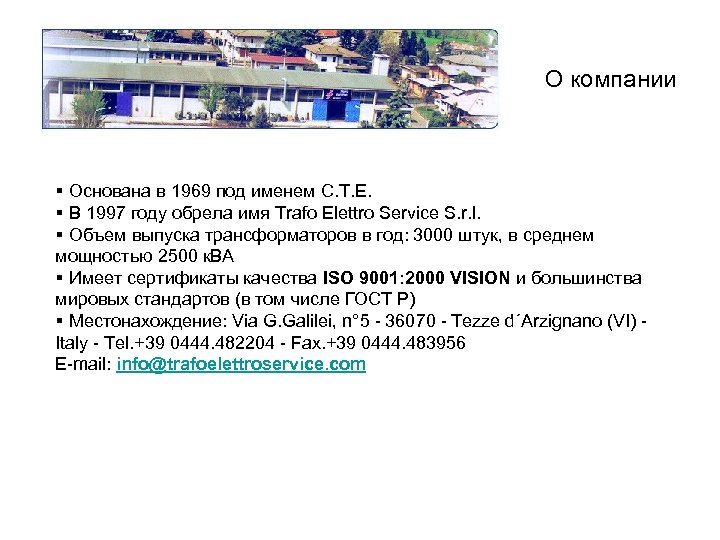

 О компании § Основана в 1969 под именем C. T. E. § В О компании § Основана в 1969 под именем C. T. E. § В 1997 году обрела имя Trafo Elettro Service S. r. l. § Объем выпуска трансформаторов в год: 3000 штук, в среднем мощностью 2500 к. ВА § Имеет сертификаты качества ISO 9001: 2000 VISION и большинства мировых стандартов (в том числе ГОСТ Р) § Местонахождение: Via G. Galilei, n° 5 - 36070 - Tezze d´Arzignano (VI) - Italy - Tel. +39 0444. 482204 - Fax. +39 0444. 483956 E-mail: [email protected] com

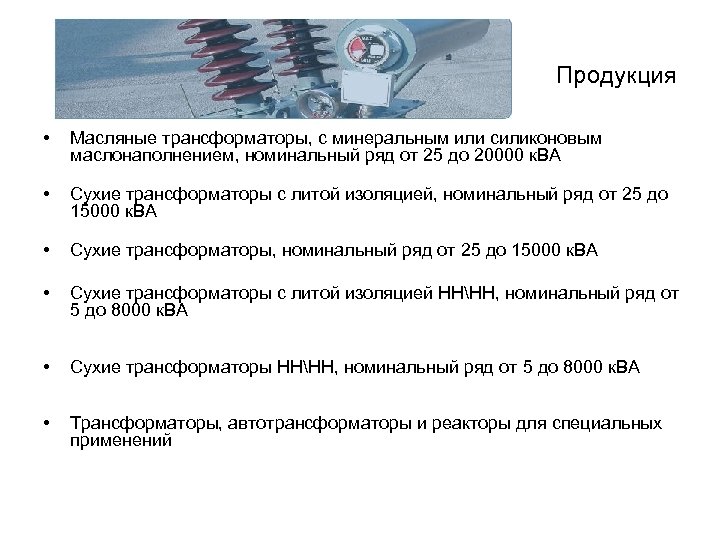

 Продукция • Масляные трансформаторы, с минеральным или силиконовым маслонаполнением, номинальный ряд от 25 Продукция • Масляные трансформаторы, с минеральным или силиконовым маслонаполнением, номинальный ряд от 25 до 20000 к. ВА • Сухие трансформаторы с литой изоляцией, номинальный ряд от 25 до 15000 к. ВА • Сухие трансформаторы с литой изоляцией НННН, номинальный ряд от 5 до 8000 к. ВА • Сухие трансформаторы НННН, номинальный ряд от 5 до 8000 к. ВА • Трансформаторы, автотрансформаторы и реакторы для специальных применений

Сухие трансформаторы с литой изоляцией TRAFO ELETTRO SERVICE производятся с обмотками, залитыми в вакууме Сухие трансформаторы с литой изоляцией TRAFO ELETTRO SERVICE производятся с обмотками, залитыми в вакууме или спеченными в вакууме, класса "H". Современные производственные установки, особенное отношение к обмоткам и сниженный уровень частичных разрядов гарантирует высокую надежность изделий. Все трансформаторы производятся в соответствии с существующим стандартами для классов E 2 -C 2 -F 1, в частности, для сред, характеризующихся влажностью, высоким уровнем загрязнения, риском выброса токсичных веществ. По этим причинам, спектр применения трансформаторов: гражданское и промышленное строительство - шахты – литейные пр-ва - нефтедобыча – плавучие платформы - метрополитен – железные дороги.

Сухие трансформаторы с литой изоляцией Номинальный ряд продукции, класс изоляции до 36 к. В: Сухие трансформаторы с литой изоляцией Номинальный ряд продукции, класс изоляции до 36 к. В: НН: от 5 до 8 000 к. ВА ВН: от 25 до 15 000 к. ВА Трансформатор 30 к. ВА 380 / 220+n Однофазный трансформатор 100 к. ВА, 27500± 2 x 2. 5% / 4160 в кожухе IP 31 Трансформатор 5000 к. ВА, 20000± 2 x 2, 5% / 400+n Трансформатор 630 к. ВА, 20000± 2 x 2. 5% / 400+n в кожухе IP 31 и выводами ВН типа ELASTIMOLD Трансформатор 800 к. ВА 20000± 2 x 2, 5% / 8750

Сухие трансформаторы с литой изоляцией Магнитный сердечник. Производится из текстурированных слоев магнитной стали с Сухие трансформаторы с литой изоляцией Магнитный сердечник. Производится из текстурированных слоев магнитной стали с низкими потерями, изолированной материалом Carlyte, уложенной методом step-lap или под углом 45°, для снижения уровня звуковой мощности и потерь ХХ. Он стянут стальными ярмами сверху и снизу, и покрыт защитным лаком при высокой температуре, для стойкости при перенапряжениях, вызванных КЗ и при перемещении. Обмотки НН. Производятся из электролитической алюминиевой фольги, изолированной между слоями, пропитанной эпоксидной смолой класса "H" и запеченной для придания компактного размера и значительной прочности для противостояния электродинамическим нагрузкам при КЗ. Контактные площадки низкого напряжения изготавливаются из алюминиевых шин путем привания их в автоматическом режиме, и последующего крепления на верхнее ярмо соответствующими проставками.

Сухие трансформаторы с литой изоляцией Обмотки ВН. Производятся путем намотки полос из алюминиевой фольги, Сухие трансформаторы с литой изоляцией Обмотки ВН. Производятся путем намотки полос из алюминиевой фольги, соединенных последовательно, с закругленными краями, изолированными между собой пленкой из полиестра. Автоматическая система, контролируемая компьютером, сохраняет постоянным положение алюминиевой полосы с изоляцией и механическое напряжение компонентов. После соответствующего нагрева, обмотки заливаются эпоксидной смолой класса "F" (с добавкой кварца и тригидрата алюминия). Благодаря политике постоянного совершенствования и более чем 20 -летнему опыту, достигнута высокая степень проникновения смолы. К тому же, подбором соответствующих параметров вакуума, времени нагрева, контролируемой компьютером, можно гарантировать качество и надежность конечного продукта. Каждый продукт сопровождается калориметрическим анализом для проверки трансформации в стекловидное состояние.

Сухие трансформаторы с литой изоляцией Трансформаторы могут поставляться в защитном кожухе любой степени защиты, Сухие трансформаторы с литой изоляцией Трансформаторы могут поставляться в защитном кожухе любой степени защиты, с возможностью открытия дверей, замками типа AREL, блокировками открытия отсека ВН и т. п. Трансформатор 100 к. ВА 380± 2 x 2. 5% / 380+n в кожухе IP 31 Кожух может быть полностью разобран для перевозки на место. Трансформатор 800 к. ВА 20000± 2 x 2. 5% / 400+n в кожухе IP 21

Масляные трансформаторы – один из первых продуктов, которые начала производить компания TRAFO ELETTRO SERVICE. Масляные трансформаторы – один из первых продуктов, которые начала производить компания TRAFO ELETTRO SERVICE. Философия бизнеса базируется на технологических исследованиях и развитии, что дает нам возможность улучшать надежность и характеристики масляных трансформаторов. Сниженные потери и низкий уровень шума – основные характеристики, которые позволяют нашим трансформаторам быть допущенными к применению во многих сетевых компаниях Италии и мира. Номинальный ряд продукции – от 50 до 20000 к. ВА, в классах изоляции от 1, 1 до 72, 5 к. В. Особенностью является допуск к применению трансформаторов на железных дорогах Италии, мощностью 50 и 100 к. ВА, 27500/240. Атмосферные импульсные испытания на 250 к. В были успешно проведены в Университете Падовы, выпущен соответствующий сертификат no. 4728.

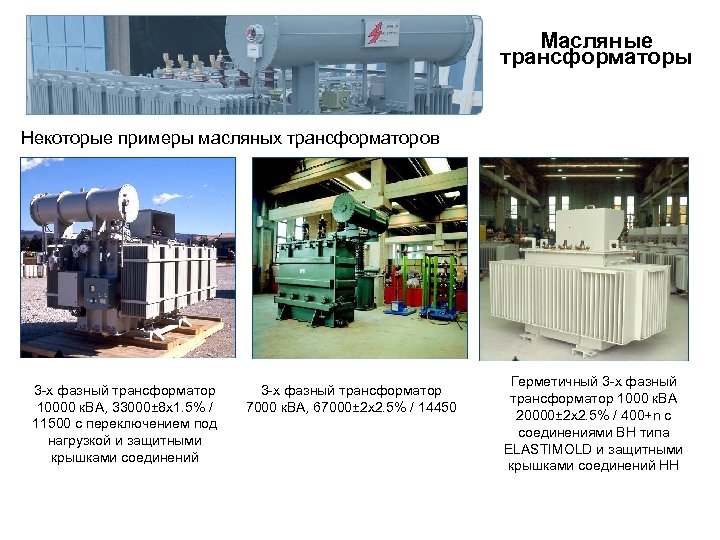

Масляные трансформаторы Некоторые примеры масляных трансформаторов 3 -х фазный трансформатор 10000 к. ВА, 33000± Масляные трансформаторы Некоторые примеры масляных трансформаторов 3 -х фазный трансформатор 10000 к. ВА, 33000± 8 x 1. 5% / 11500 с переключением под нагрузкой и защитными крышками соединений 3 -х фазный трансформатор 7000 к. ВА, 67000± 2 x 2. 5% / 14450 Герметичный 3 -х фазный трансформатор 1000 к. ВА 20000± 2 x 2. 5% / 400+n с соединениями ВН типа ELASTIMOLD и защитными крышками соединений НН

Масляные трансформаторы Установка: Внутренняя или наружная, макс. температура окр. среды: 40° C, макс. высота Масляные трансформаторы Установка: Внутренняя или наружная, макс. температура окр. среды: 40° C, макс. высота над уровнем моря: 1000 м Магнитный сердечник: колонного типа, со вставными соединениями, производится из магнитной стали с текстурированными слоями, обладающими низкими потерями, изолирован материалом Carlyte, под углом 45°, собран и стянут стальными ярмами, спроектированными для противостояниям динамическим воздействиям токов КЗ Обмотки: производятся из электролитических проводов, изолированных двойной изоляцией или бумагой из чистой целлюлозы. Коллектор: на 3 или 5 положений Проходные изоляторы: Из эмалированного фарфора, унифицированного типа UNEL, n° 3 для ВН, n° 3+1 для НН. Бак: Гофрированные или радиусные элементы, отличная стойкость к горячему маслу, размер оптимально подобран для охлаждения трансформатора Изоляционное масло: С электрическими характеристиками в соответствии со стандартами МЭК

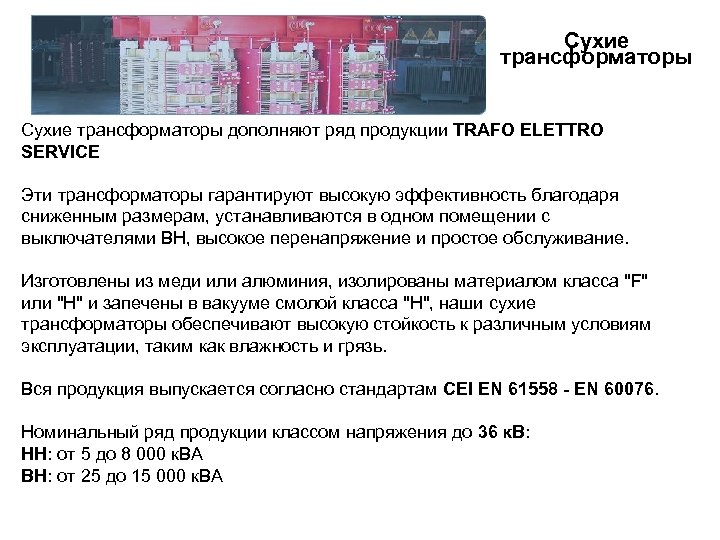

Сухие трансформаторы дополняют ряд продукции TRAFO ELETTRO SERVICE Эти трансформаторы гарантируют высокую эффективность благодаря Сухие трансформаторы дополняют ряд продукции TRAFO ELETTRO SERVICE Эти трансформаторы гарантируют высокую эффективность благодаря сниженным размерам, устанавливаются в одном помещении с выключателями ВН, высокое перенапряжение и простое обслуживание. Изготовлены из меди или алюминия, изолированы материалом класса "F" или "H" и запечены в вакууме смолой класса "H", наши сухие трансформаторы обеспечивают высокую стойкость к различным условиям эксплуатации, таким как влажность и грязь. Вся продукция выпускается согласно стандартам CEI EN 61558 - EN 60076. Номинальный ряд продукции классом напряжения до 36 к. В: НН: от 5 до 8 000 к. ВА ВН: от 25 до 15 000 к. ВА

Сухие трансформаторы Некоторые примеры сухих трансформаторов Трехфазный трансформатор 2500 к. ВА, 20000± 2 x Сухие трансформаторы Некоторые примеры сухих трансформаторов Трехфазный трансформатор 2500 к. ВА, 20000± 2 x 2, 5% / 400+n Трехфазный трансформатор 3000 к. ВА (2 x 1500), 3000 -6000± 2 x 2. 5% / 690 -690

Сухие трансформаторы Магнитный сердечник Производится из магнитной стали с текстурированными слоями с низкими потерями, Сухие трансформаторы Магнитный сердечник Производится из магнитной стали с текстурированными слоями с низкими потерями, высокой проницаемости, изолированными Carlyte. Магнитный сердечник сжат стальными ярмами. Обмотки НН Вторичные обмотки производятся из алюминиевой фольги, изолированной материалами класса “H” или “F”, по желанию заказчика. Выводы НН производятся из алюминиевой шины, приваренной в инертной атмосфере и закрепленными на верхнем ярме с помощью проставок. Такое конструкционное решение обеспечивает: ·Высокую стойкость к влажности и агрессивным промышленным средам ·Высокую диэлектрическую стойкость ·Превосходную механическую стойкость к КЗ По спецификации заказчика возможно производство обмоток из меди. Для малых номиналов обмотки имеют квадратную форму.

Сухие трансформаторы Обмотки ВН производятся из алюминиевых или магнитных полос, или из соединенных плоских Сухие трансформаторы Обмотки ВН производятся из алюминиевых или магнитных полос, или из соединенных плоских медных проводников. Во время подготовки расчета трансформатора мы четко изучаем распределение диэлектрических сил на колонну для сохранения величин воздушных пределов. Это является фундаментальным условием для гарантии долгой и надежной работы трансформатора. Катушки или пластины разделены при помощи изоляционного материала класса "H". Катушки намотаны на цилиндр из стекловолокна, глубоко просушены и пропитаны изоляционной краской класса "H". Таким образом мы гарантируем сопротивляемость атмосферным воздействиям. Отпайки РБВ (по умолчанию ± 2 x 2, 5%) находятся в центре катушки и соединены с помощью латунных шинок на болтах. Особое внимание уделяется конечной сборке. Необходимо быть максимально точным для того, чтобы гарантировать превосходную стойкость к КЗ. Более того, так как изоляция зависит от воздуха, необходимо проверять электрические соединения и радиус изгиба компонентов под напряжением, во избежание накопления опасных электрических полей. Обмотка НН надевается на колонну сердечника и фиксируется при помощи соответствующих проставок из стекловолокна. Шины НН закрепляются одна относительно другой и ярма, через стекловолоконные проставки. Обмотки НН, будучи закрепленными черехз проставки, обеспечивают осевое охлаждение обмотки, Обмотки ВН закреплены соответствующими изолирующими проставками.

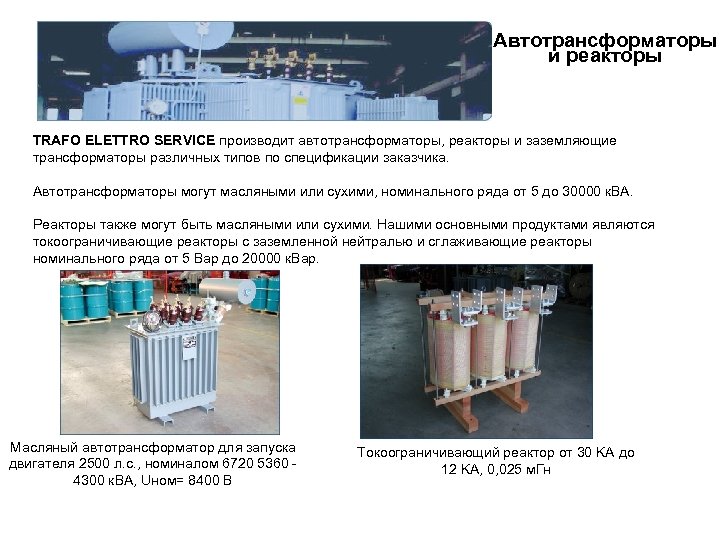

Автотрансформаторы и реакторы TRAFO ELETTRO SERVICE производит автотрансформаторы, реакторы и заземляющие трансформаторы различных типов Автотрансформаторы и реакторы TRAFO ELETTRO SERVICE производит автотрансформаторы, реакторы и заземляющие трансформаторы различных типов по спецификации заказчика. Автотрансформаторы могут масляными или сухими, номинального ряда от 5 до 30000 к. ВА. Реакторы также могут быть масляными или сухими. Нашими основными продуктами являются токоограничивающие реакторы с заземленной нейтралью и сглаживающие реакторы номинального ряда от 5 Вар до 20000 к. Вар. Масляный автотрансформатор для запуска двигателя 2500 л. с. , номиналом 6720 5360 4300 к. ВА, Uном= 8400 В Токоограничивающий реактор от 30 KA до 12 KA, 0, 025 м. Гн

Сухие токоограничивающие реакторы TRAFO ELETTRO SERVICE производит сухие токоограничивающие реакторы по спецификации заказчика: Напряжением Сухие токоограничивающие реакторы TRAFO ELETTRO SERVICE производит сухие токоограничивающие реакторы по спецификации заказчика: Напряжением от 6 до 20 к. В, на ток от 50 до 5000 А, с индуктивным сопротивлением до 2, 0 Ом -Одно и трехфазные - горизонтальные или вертикальные - различные углы между выводами - различные напряжения - заданные электродинамические и термические токи стойкости Трехфазные реакторы 1600 А, напряжение 11 к. В. Ограничение тока 10, 3 k. A в течение 10 сек.

Качество Все трансформаторы, которые мы производим, испытываются в нашей испытательной лаборатории на соответствие стандартам Качество Все трансформаторы, которые мы производим, испытываются в нашей испытательной лаборатории на соответствие стандартам EN 60076 -11 и выпускается соотвествующий протокол испытаний. Трансформаторы серии TES-R производятся в соотвествии со стандартами EN 60076 CENELEC HD 464 S 1, из-за своих самозатухающих свойств. Более того, строго соблюдаются условия классов “Окружающая среда, климатические и классы пожаробезопасности”. Вся продукция подвергается типовым испытаниям, по желанию заказчика возможно провести также специальные испытания. Сертификат ISO 9001: 2000 VISION Сертификат трансформатора на тест грозовым импульсом Сертификат ГОСТ

Преимущества трансформаторов с литой изоляцией §Компактный размер §Безопасность §Низкая стоимость обслуживания §Нет испарений охлаждающего Преимущества трансформаторов с литой изоляцией §Компактный размер §Безопасность §Низкая стоимость обслуживания §Нет испарений охлаждающего агента §Гибкость использования (по сравнению с такими же масляными трансформаторами )

Преимущества трансформаторов с литой изоляцией Компактность В среднем на 16 % меньше объем На Преимущества трансформаторов с литой изоляцией Компактность В среднем на 16 % меньше объем На 10 % меньше вес (по сравнению с такими же масляными трансформаторами) Везде, где есть ограничения по площади, трансформаторы с литой изоляцией (из-за своих компактных размеров) могут быть установлены внутри помещений и следовательно ближе к потребителям Результат: малое число присоединений и уменьшение потерь мощности в линиях

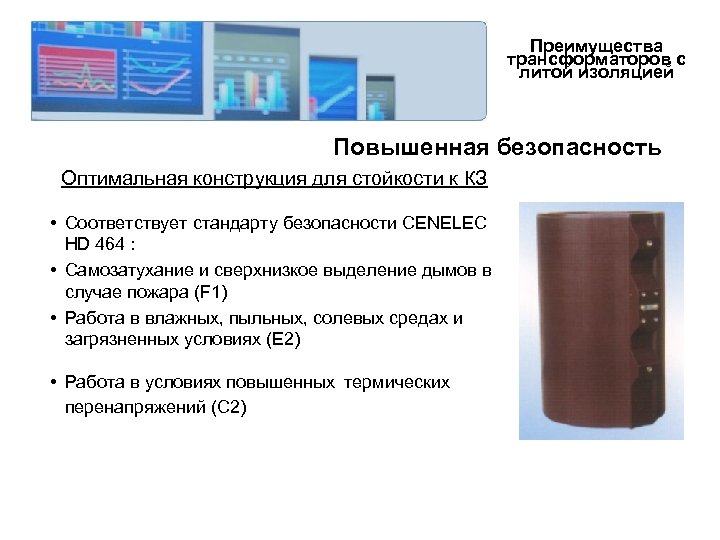

Преимущества трансформаторов с литой изоляцией Повышенная безопасность Оптимальная конструкция для стойкости к КЗ • Преимущества трансформаторов с литой изоляцией Повышенная безопасность Оптимальная конструкция для стойкости к КЗ • Соответствует стандарту безопасности CENELEC HD 464 : • Самозатухание и сверхнизкое выделение дымов в случае пожара (F 1) • Работа в влажных, пыльных, солевых средах и загрязненных условиях (E 2) • Работа в условиях повышенных термических перенапряжений (C 2)

Преимущества трансформаторов с литой изоляцией Экологическая безопасность • Нет риска загрязнения из-за отсутствия каких Преимущества трансформаторов с литой изоляцией Экологическая безопасность • Нет риска загрязнения из-за отсутствия каких либо испарений охлаждающего агента • Когда трансформатор подвергается переработке, литая изоляция рассматривается как инертный материал; вторичные обмотки и сердечник могут быть легко восстановлены

Преимущества трансформаторов с литой изоляцией Экономические преимущества • • Не требуются работы по ликвидации Преимущества трансформаторов с литой изоляцией Экономические преимущества • • Не требуются работы по ликвидации утечек масла Легкая внутренняя и наружная установка Очень низкая стоимость эксплуатации Большая кратковременная перегрузочная способность, обусловленная низкой плотностью тока вторичных обмоток (В сравнении с такими же масляными трансформаторами)

Преимущества трансформаторов • Проводящий материал – алюминий • Обмотки ВН и НН выполнены из Преимущества трансформаторов • Проводящий материал – алюминий • Обмотки ВН и НН выполнены из алюминиевой фольги и полос • Эпоксидная смола F 1 • Пропитка в глубоком вакууме • Малые механические нагрузки из-за одинакового расширения смолы и алюминия • Самоугасающая характеристика для применения в любых ситуациях. Низкий уровень частичных разрядов

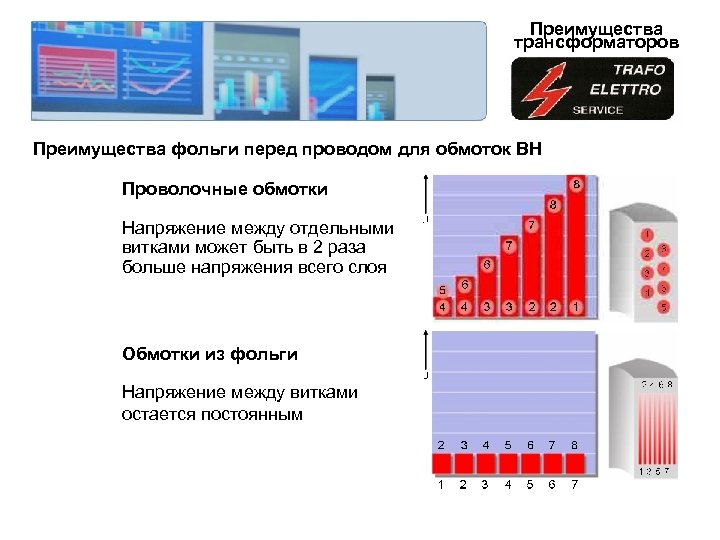

Преимущества трансформаторов Преимущества фольги перед проводом для обмоток ВН Проволочные обмотки Напряжение между отдельными Преимущества трансформаторов Преимущества фольги перед проводом для обмоток ВН Проволочные обмотки Напряжение между отдельными витками может быть в 2 раза больше напряжения всего слоя Обмотки из фольги Напряжение между витками остается постоянным

Преимущества трансформаторов Процесс намотки проводом Процесс намотки фольгой Результат внутри залитой обмотки Преимущества трансформаторов Процесс намотки проводом Процесс намотки фольгой Результат внутри залитой обмотки

Преимущества трансформаторов Полосы изоляционного материала, разделяющие алюминиевые обмотки, пропитаны смолой Только установка для заливки Преимущества трансформаторов Полосы изоляционного материала, разделяющие алюминиевые обмотки, пропитаны смолой Только установка для заливки в вакууме гарантирует, что промежутки между изоляцией и фольгой будут полностью пропитаны смолой, обеспечивая очень низкий уровень частичных разрядов
