Трансформаторы силовые маслянные Элементы ТМ Устранение

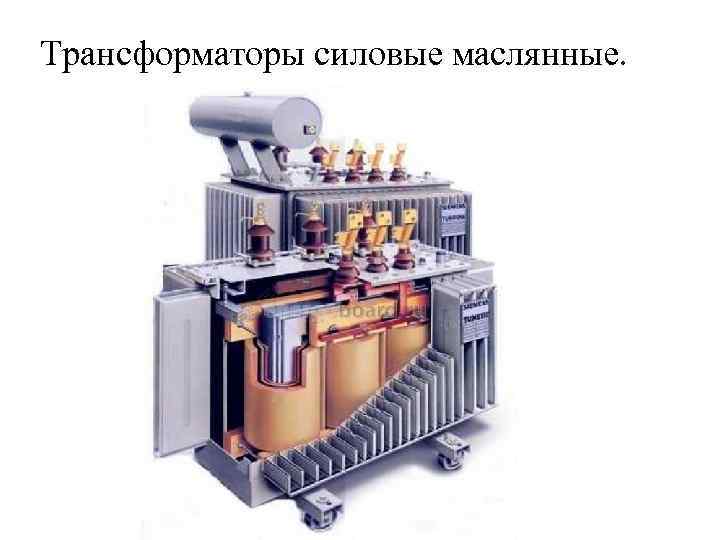

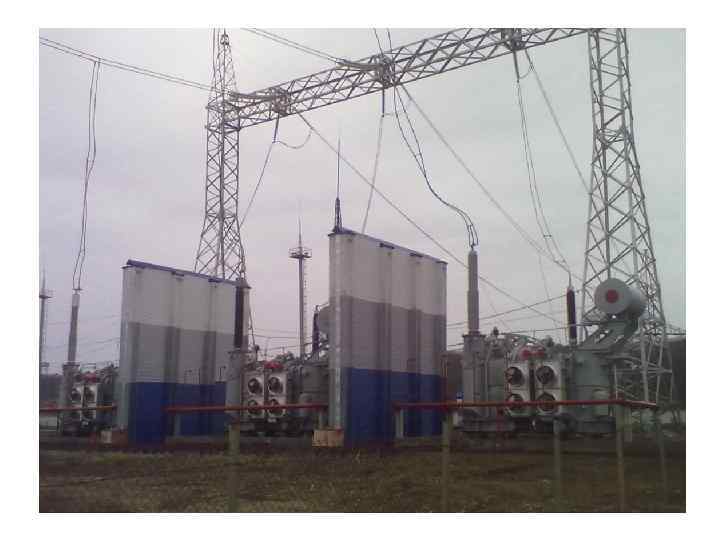

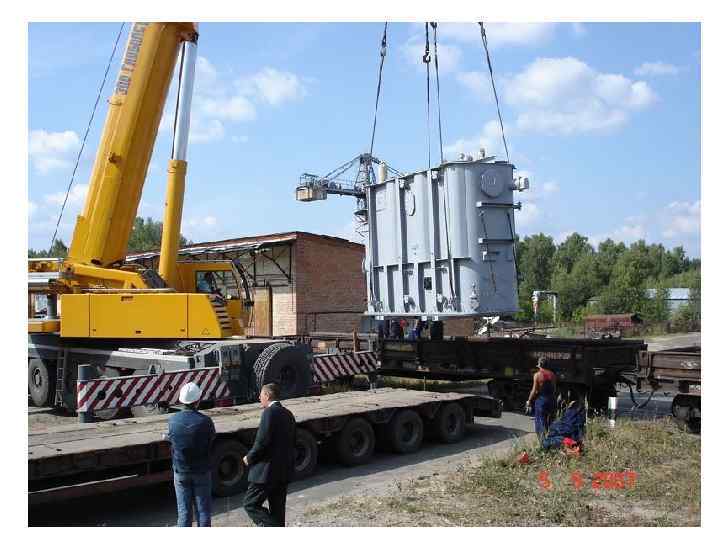

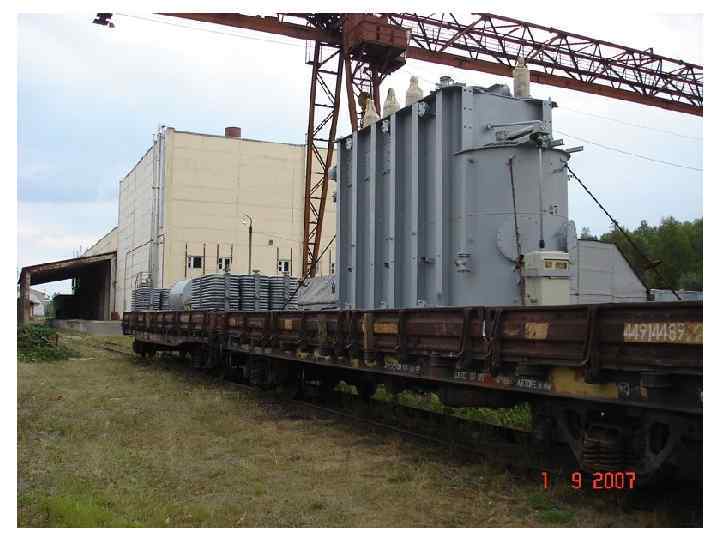

Трансформаторы силовые маслянные.

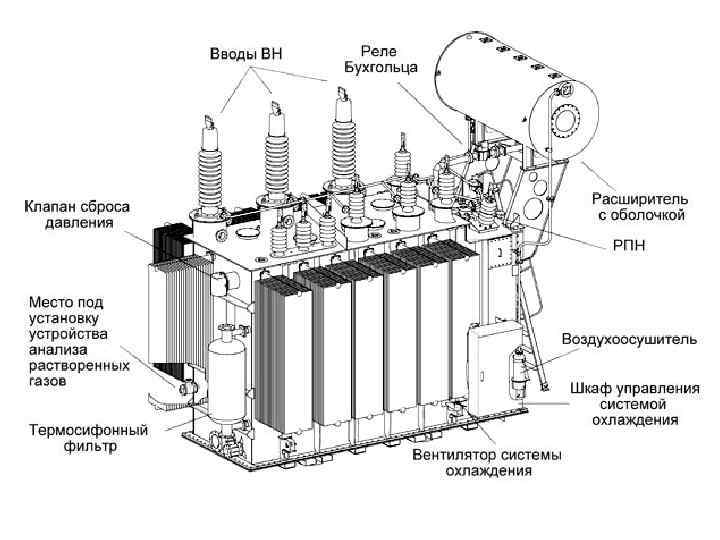

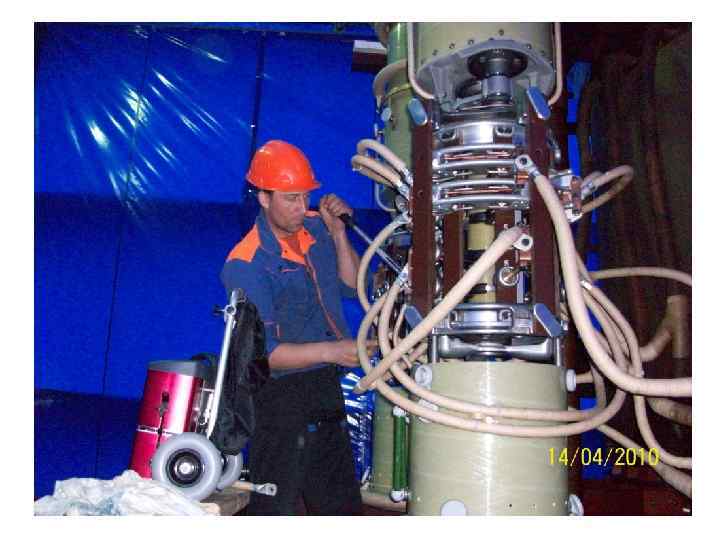

Элементы ТМ

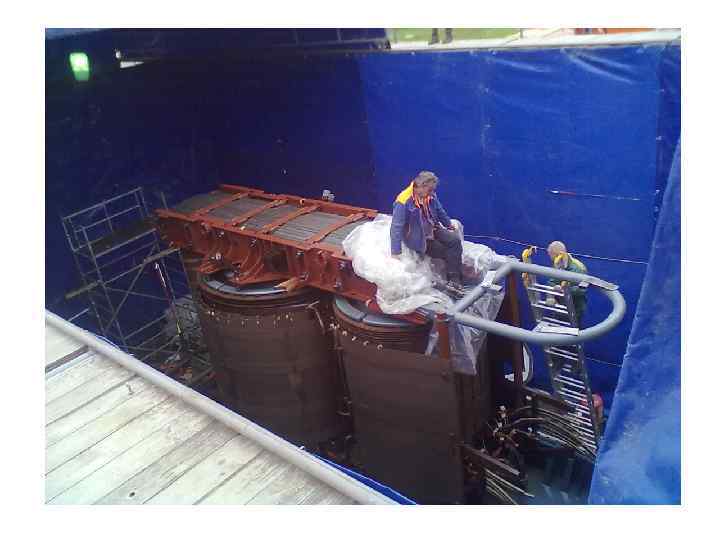

Устранение ослабления опрессовки обмоток в трансформаторах Расклиновка обмотки трансформатора: — дополнительный деревянный клин; — вспомогательный клин; 3 — деревянный брусок.

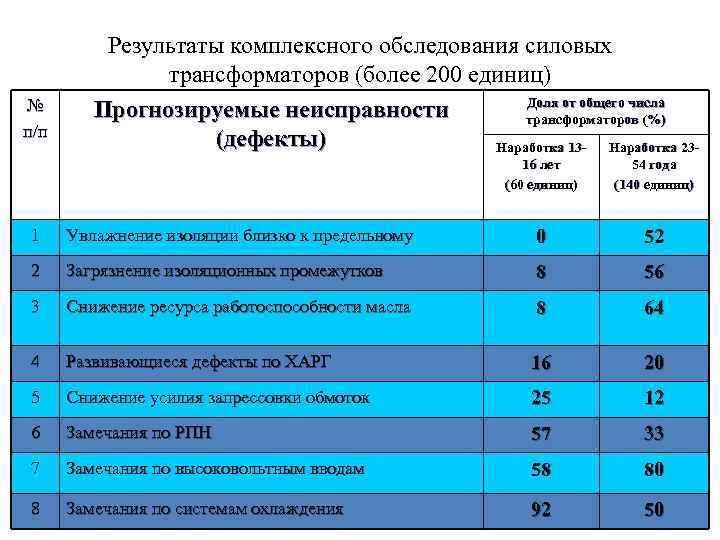

№ п/п Результаты комплексного обследования силовых трансформаторов (более 200 единиц) Доля от общего числа Прогнозируемые неисправности трансформаторов (%) (дефекты) Наработка 13 Наработка 23 16 лет (60 единиц) 54 года (140 единиц) 1 Увлажнение изоляции близко к предельному 0 52 2 Загрязнение изоляционных промежутков 8 56 3 Снижение ресурса работоспособности масла 8 64 4 Развивающиеся дефекты по ХАРГ 16 20 5 Снижение усилия запрессовки обмоток 25 12 6 Замечания по РПН 57 33 7 Замечания по высоковольтным вводам 58 80 8 Замечания по системам охлаждения 92 50

Размещение прессующих колец трехфазного трансформатора: 1 — кольцо; 2 — мес та установки нажим ных винтов; 3 — контур расположения ярмовых балок. Осевая прессовка обмоток трансформаторов

Заземление прессующих колец гибкой перемычкой: 1 — полка ярмовой балки; 2 — бобышка; 3, 4 — сто порная и пружинная шайбы; 5 — болт; 6 — зазем ляющая шинка; 7 — прессующие кольца; 8 — об мотки. Гидропружинное запорное устройство

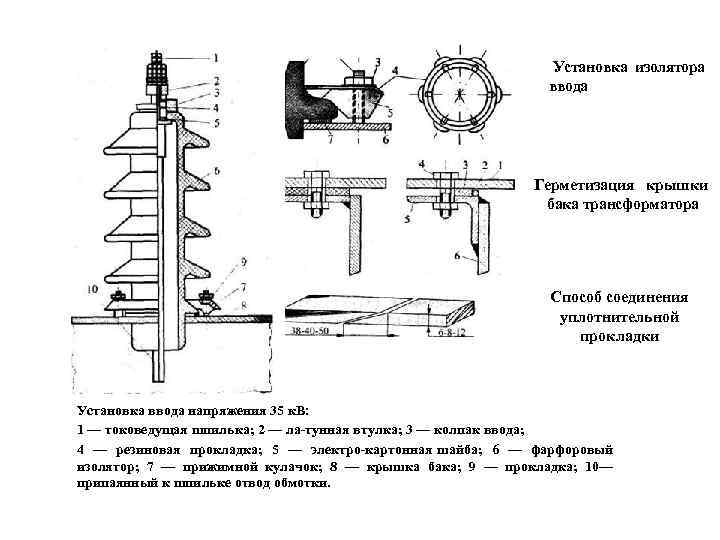

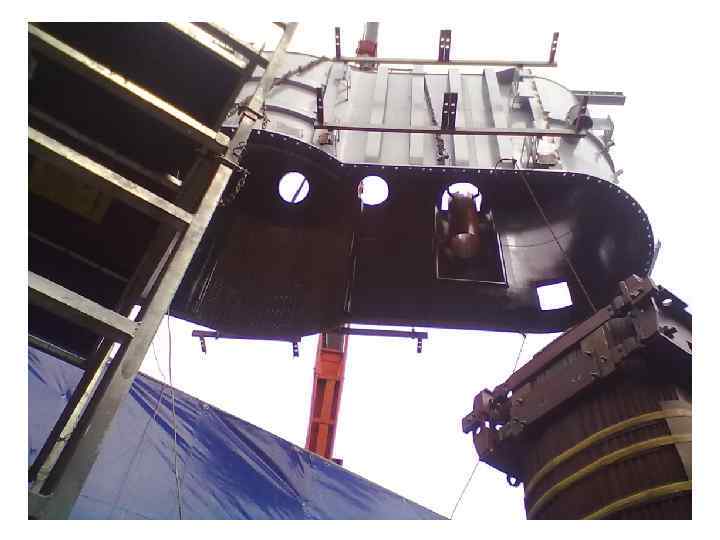

Установка изолятора ввода Герметизация крышки бака трансформатора Способ соединения уплотнительной прокладки Установка ввода напряжения 35 к. В: 1 — токоведущая шпилька; 2 — ла тунная втулка; 3 — колпак ввода; 4 — резиновая прокладка; 5 — электро картонная шайба; 6 — фарфоровый изолятор; 7 — прижимной кулачок; 8 — крышка бака; 9 — прокладка; 10— припаянный к шпильке отвод обмотки.

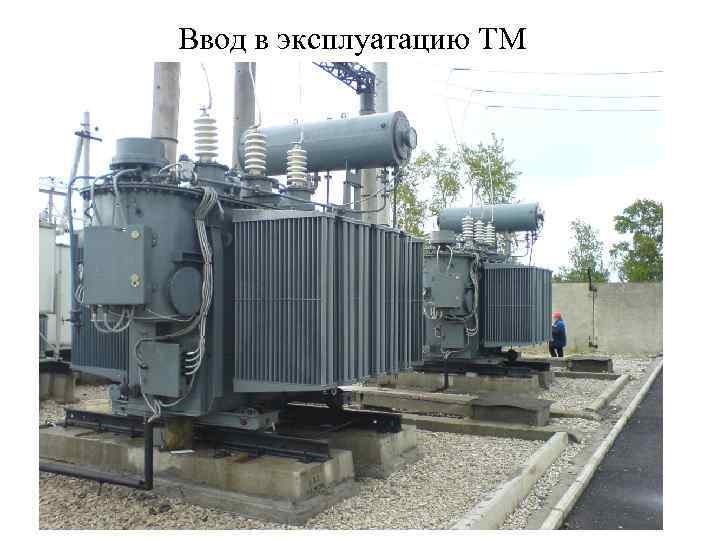

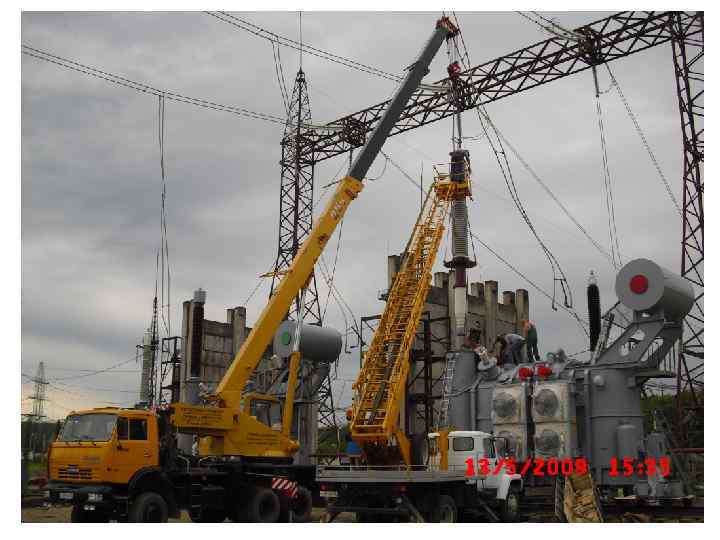

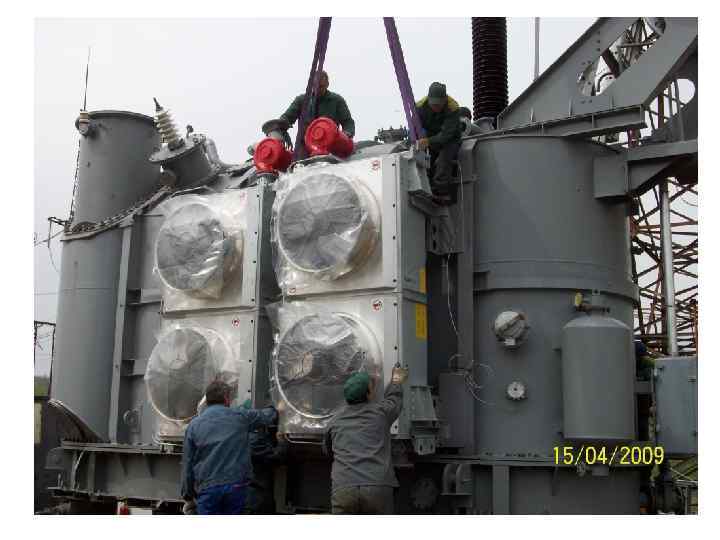

Ввод в эксплуатацию ТМ
