ТОТАЛЬНАЯ ДОННАЯ СЕЙСМОРАЗВЕДКА Дзюбло Александр Дмитриевич д г

ТОТАЛЬНАЯ ДОННАЯ СЕЙСМОРАЗВЕДКА Дзюбло Александр Дмитриевич, д. г. -м. н. , проф.

Российский континентальный шельф составляет 21% от шельфа Мирового Океана и представляет собой территорию с высокими нефтегазовыми перспективами. Стоимость морского бурения $20 -100 M за скважину. Коэффициент успешного бурения - 40%. Существует насущная необходимость в инновационных геофизических технологиях, снижающих геологические риски на этапе поискового бурения.

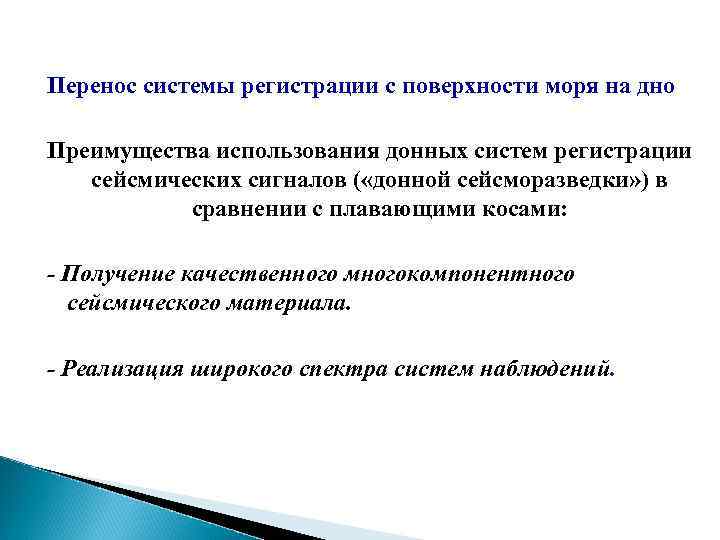

Перенос системы регистрации с поверхности моря на дно Преимущества использования донных систем регистрации сейсмических сигналов ( «донной сейсморазведки» ) в сравнении с плавающими косами: - Получение качественного многокомпонентного сейсмического материала. - Реализация широкого спектра систем наблюдений.

Настоящие площадные работы МОВ-ОГТ, сейсмический мониторинг

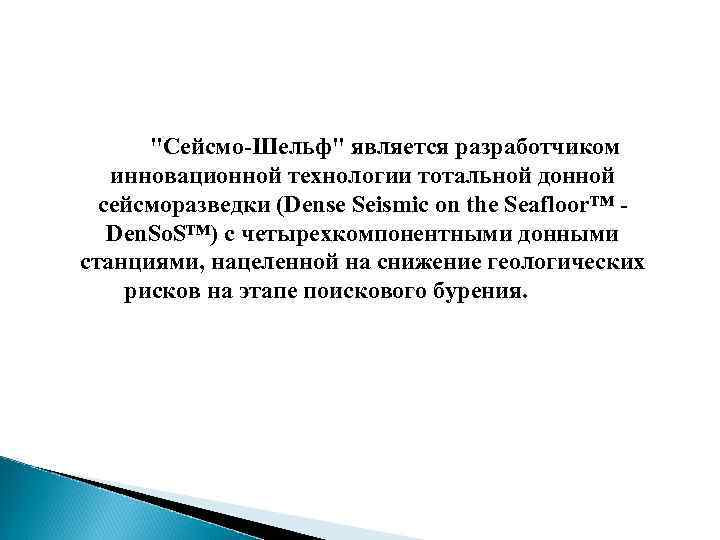

"Сейсмо-Шельф" является разработчиком инновационной технологии тотальной донной сейсморазведки (Dense Seismic on the Seafloor™ Den. So. S™) c четырехкомпонентными донными станциями, нацеленной на снижение геологических рисков на этапе поискового бурения.

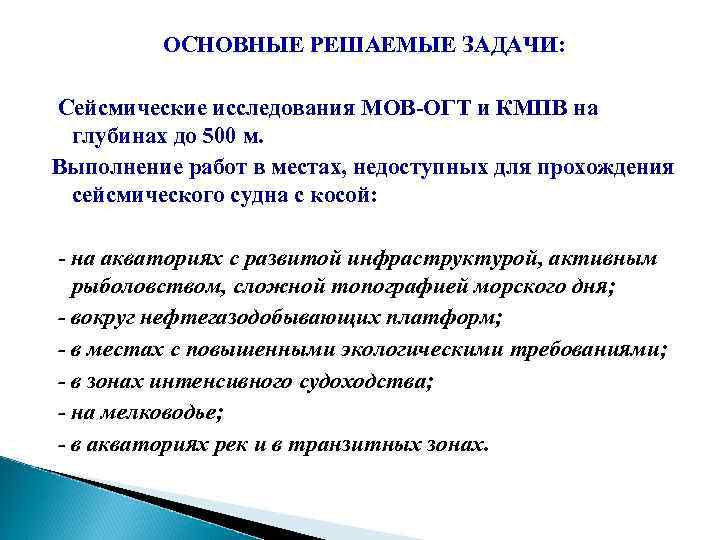

ОСНОВНЫЕ РЕШАЕМЫЕ ЗАДАЧИ: Сейсмические исследования МОВ-ОГТ и КМПВ на глубинах до 500 м. Выполнение работ в местах, недоступных для прохождения сейсмического судна с косой: - на акваториях с развитой инфраструктурой, активным рыболовством, сложной топографией морского дня; - вокруг нефтегазодобывающих платформ; - в местах с повышенными экологическими требованиями; - в зонах интенсивного судоходства; - на мелководье; - в акваториях рек и в транзитных зонах.

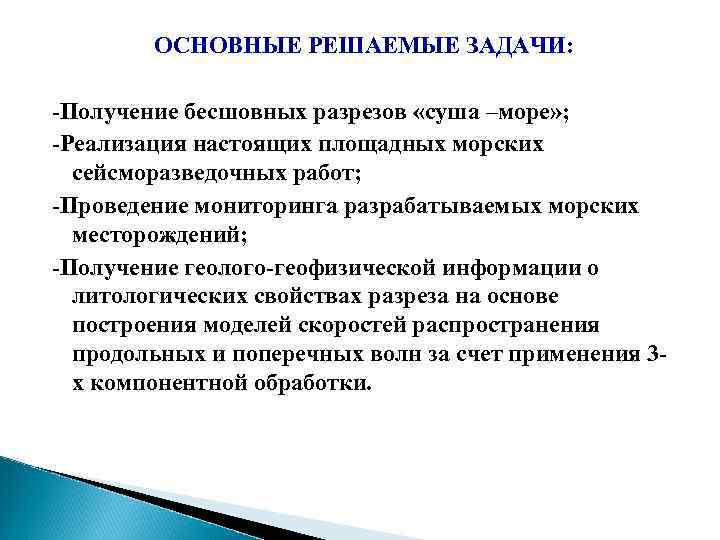

ОСНОВНЫЕ РЕШАЕМЫЕ ЗАДАЧИ: -Получение бесшовных разрезов «суша –море» ; -Реализация настоящих площадных морских сейсморазведочных работ; -Проведение мониторинга разрабатываемых морских месторождений; -Получение геолого-геофизической информации о литологических свойствах разреза на основе построения моделей скоростей распространения продольных и поперечных волн за счет применения 3 х компонентной обработки.

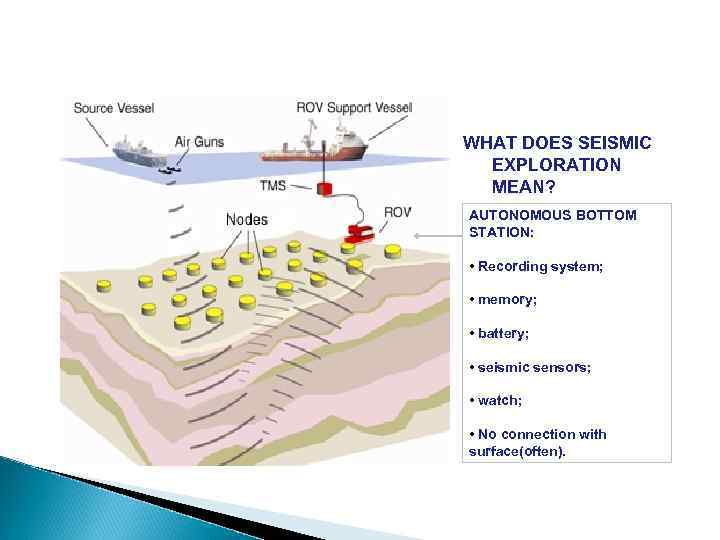

WHAT DOES SEISMIC EXPLORATION MEAN? AUTONOMOUS BOTTOM STATION: • Recording system; • memory; • battery; • seismic sensors; • watch; • No connection with surface(often).

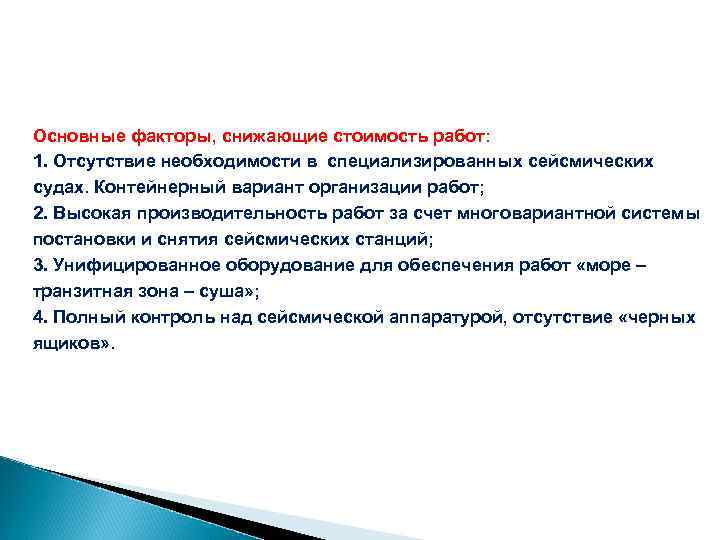

Основные факторы, снижающие стоимость работ: 1. Отсутствие необходимости в специализированных сейсмических судах. Контейнерный вариант организации работ; 2. Высокая производительность работ за счет многовариантной системы постановки и снятия сейсмических станций; 3. Унифицированное оборудование для обеспечения работ «море – транзитная зона – суша» ; 4. Полный контроль над сейсмической аппаратурой, отсутствие «черных ящиков» .

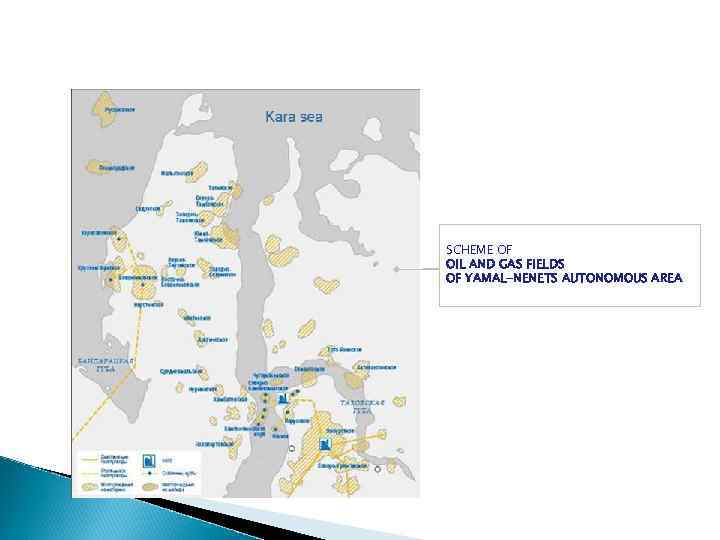

SCHEME OF OIL AND GAS FIELDS OF YAMAL-NENETS AUTONOMOUS AREA

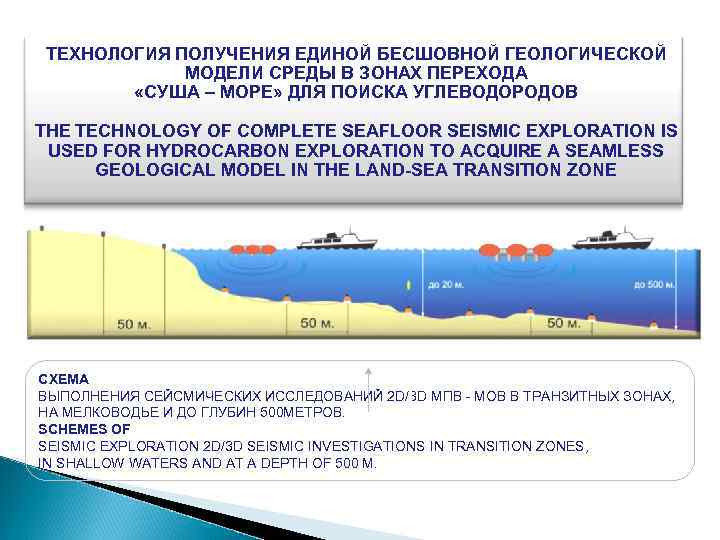

ТЕХНОЛОГИЯ ПОЛУЧЕНИЯ ЕДИНОЙ БЕСШОВНОЙ ГЕОЛОГИЧЕСКОЙ МОДЕЛИ СРЕДЫ В ЗОНАХ ПЕРЕХОДА «СУША – МОРЕ» ДЛЯ ПОИСКА УГЛЕВОДОРОДОВ THE TECHNOLOGY OF COMPLETE SEAFLOOR SEISMIC EXPLORATION IS USED FOR HYDROCARBON EXPLORATION TO ACQUIRE A SEAMLESS GEOLOGICAL MODEL IN THE LAND-SEA TRANSITION ZONE СХЕМА ВЫПОЛНЕНИЯ СЕЙСМИЧЕСКИХ ИССЛЕДОВАНИЙ 2 D/3 D МПВ - МОВ В ТРАНЗИТНЫХ ЗОНАХ, НА МЕЛКОВОДЬЕ И ДО ГЛУБИН 500 МЕТРОВ. SCHEMES OF SEISMIC EXPLORATION 2 D/3 D SEISMIC INVESTIGATIONS IN TRANSITION ZONES, IN SHALLOW WATERS AND AT A DEPTH OF 500 M.

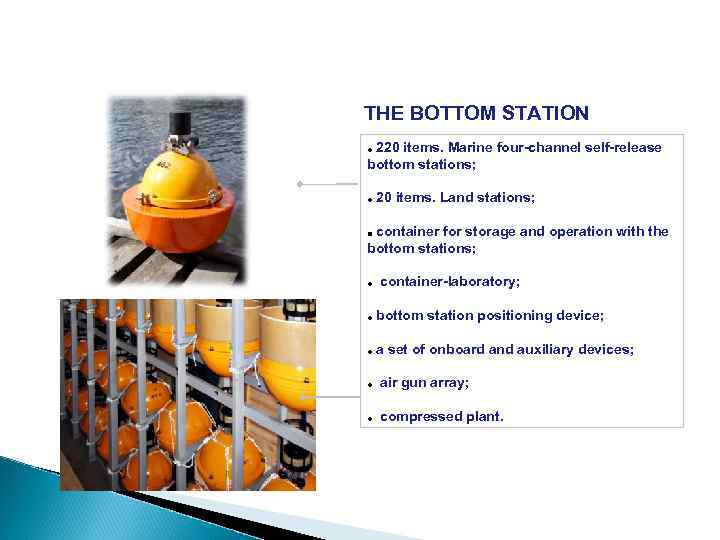

THE BOTTOM STATION 220 items. Marine four-channel self-release bottom stations; 20 items. Land stations; container for storage and operation with the bottom stations; container-laboratory; bottom station positioning device; a set of onboard and auxiliary devices; air gun array; compressed plant.

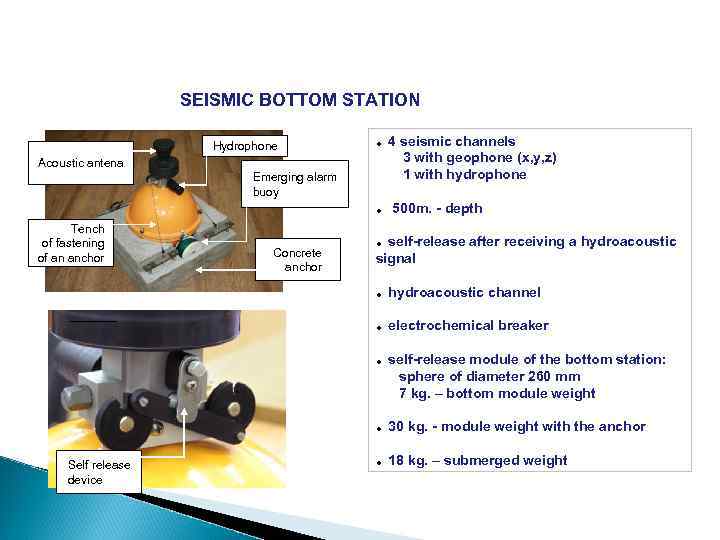

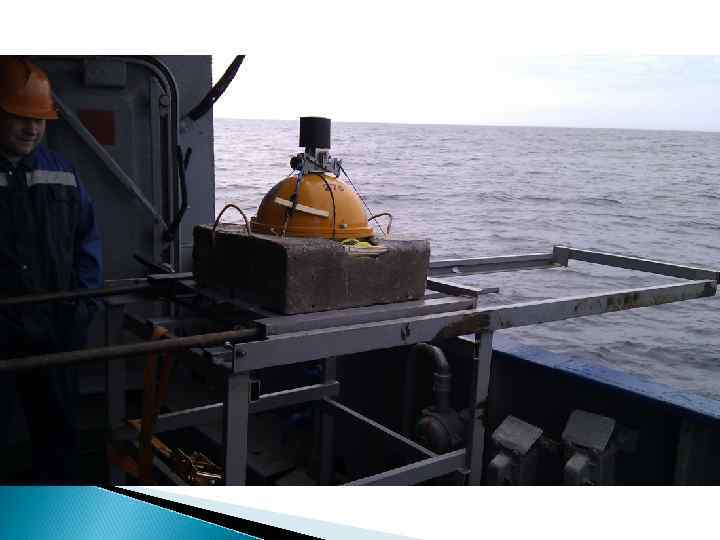

SEISMIC BOTTOM STATION Hydrophone Acoustic antena Emerging alarm buoy Tench of fastening of an anchor Concrete anchor 4 seismic channels 3 with geophone (x, y, z) 1 with hydrophone 500 m. - depth self-release after receiving a hydroacoustic signal hydroacoustic channel electrochemical breaker self-release module of the bottom station: sphere of diameter 260 mm 7 kg. – bottom module weight Self release device 30 kg. - module weight with the anchor 18 kg. – submerged weight

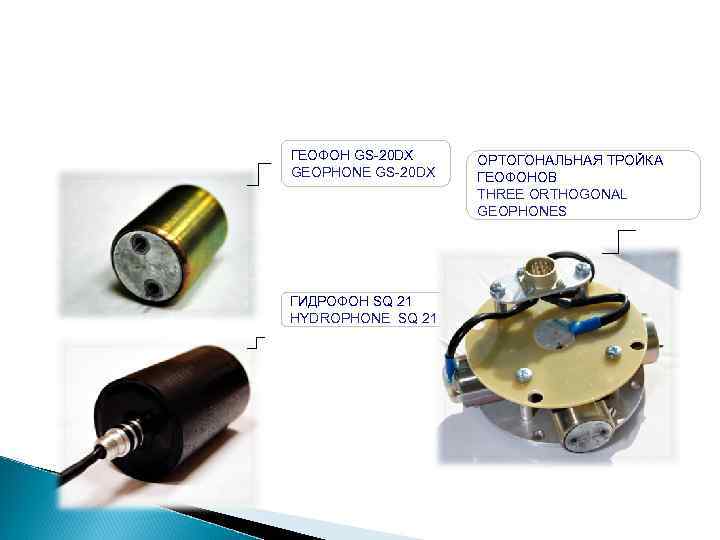

ГЕОФОН GS-20 DX GEOPHONE GS-20 DX ГИДРОФОН SQ 21 HYDROPHONE SQ 21 ОРТОГОНАЛЬНАЯ ТРОЙКА ГЕОФОНОВ THREE ORTHOGONAL GEOPHONES

MAJOR TECHNICAL CHARACTERISTICS OF THE BOTTOM RECORDER 4 10 – 250 Hz. 4; 2; 1; 0, 5; 0, 25 ms. 140 d. B. Up to 30 days Command on surfacing; definition of coordinates of the bottom module; estimation of orientation angles of the bottom station (roll, pitch, azimuth) 1000 m. 500 m. Number of seismic channels Recorded frequency range Data sampling period Full dynamic range Autonomous operation duration Functions of hydroacoustic channel Slant range of the hydroacoustic channel with the station Depth of the bottom station

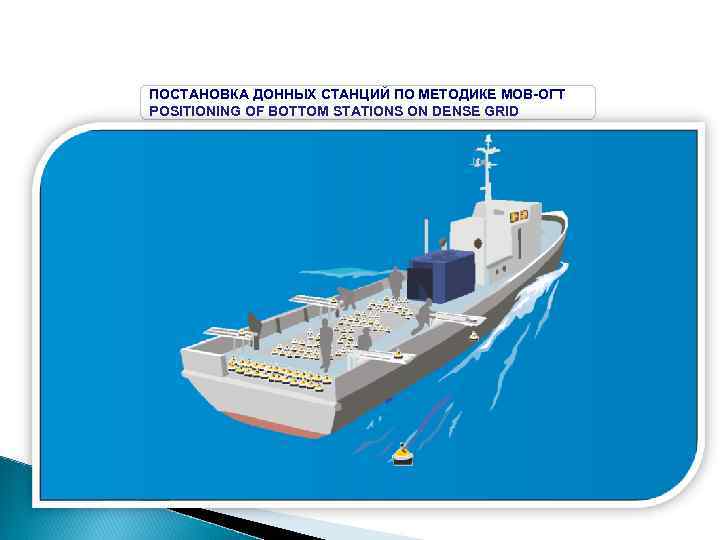

ПОСТАНОВКА ДОННЫХ СТАНЦИЙ ПО МЕТОДИКЕ МОВ-ОГТ POSITIONING OF BOTTOM STATIONS ON DENSE GRID

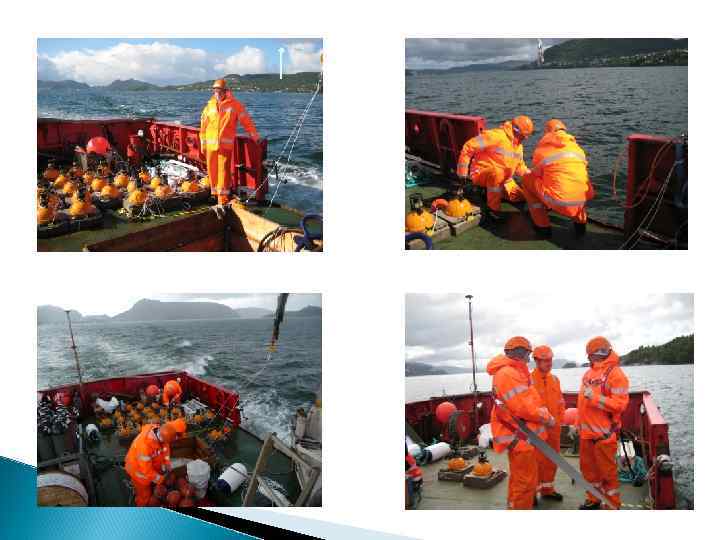

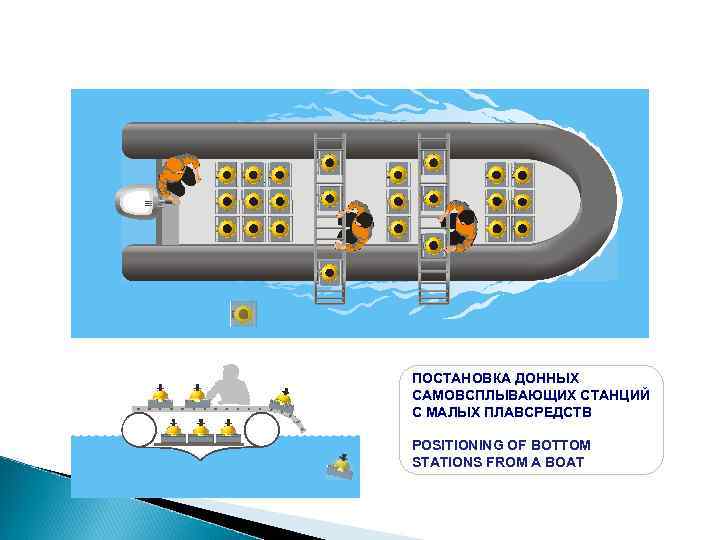

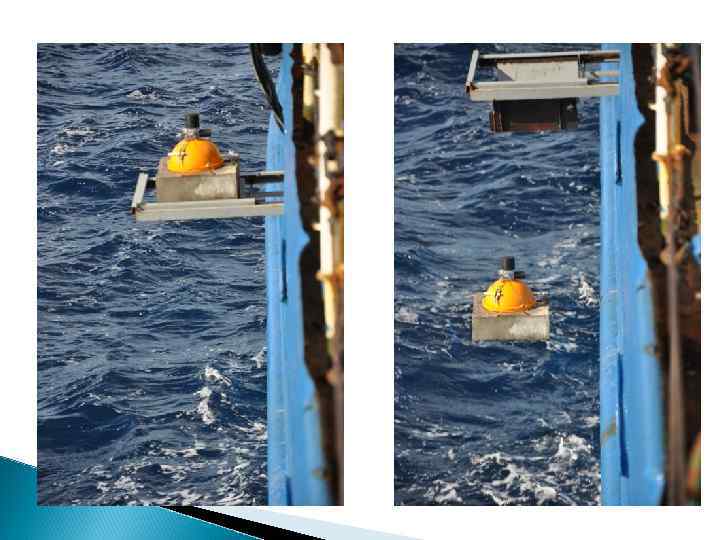

ПОСТАНОВКА ДОННЫХ САМОВСПЛЫВАЮЩИХ СТАНЦИЙ С МАЛЫХ ПЛАВСРЕДСТВ POSITIONING OF BOTTOM STATIONS FROM A BOAT

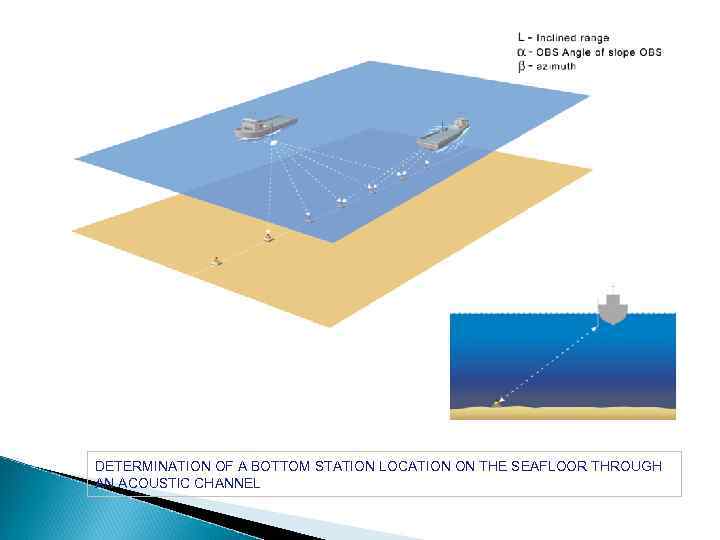

DETERMINATION OF A BOTTOM STATION LOCATION ON THE SEAFLOOR THROUGH AN ACOUSTIC CHANNEL

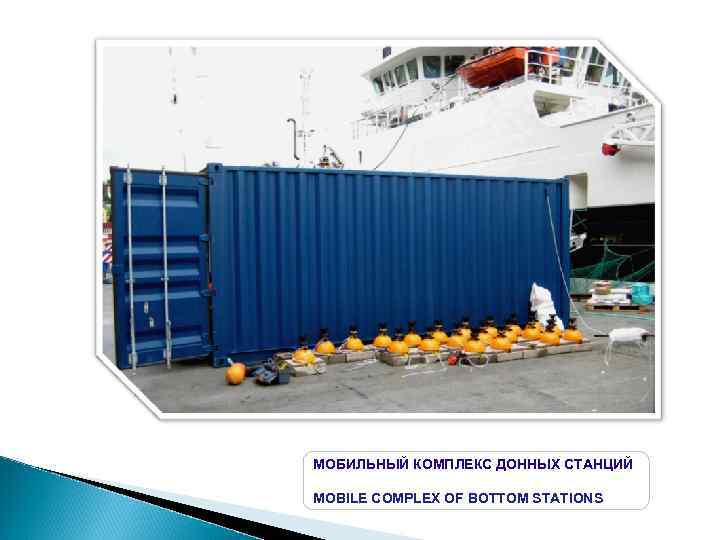

МОБИЛЬНЫЙ КОМПЛЕКС ДОННЫХ СТАНЦИЙ MOBILE COMPLEX OF BOTTOM STATIONS

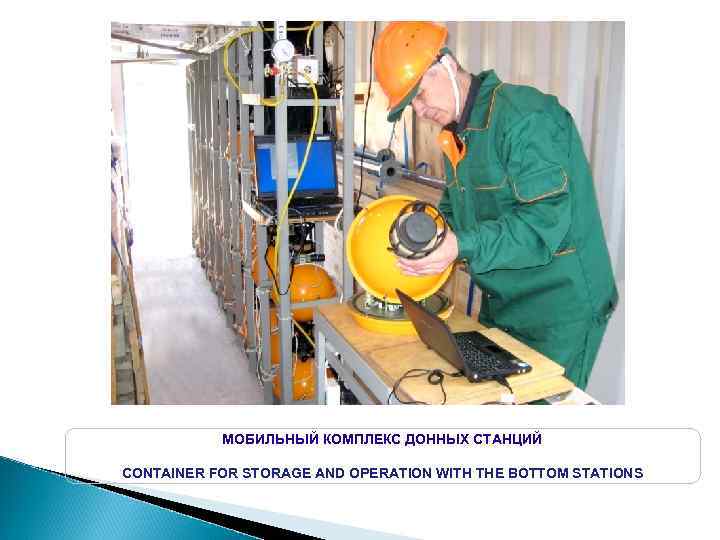

МОБИЛЬНЫЙ КОМПЛЕКС ДОННЫХ СТАНЦИЙ CONTAINER FOR STORAGE AND OPERATION WITH THE BOTTOM STATIONS

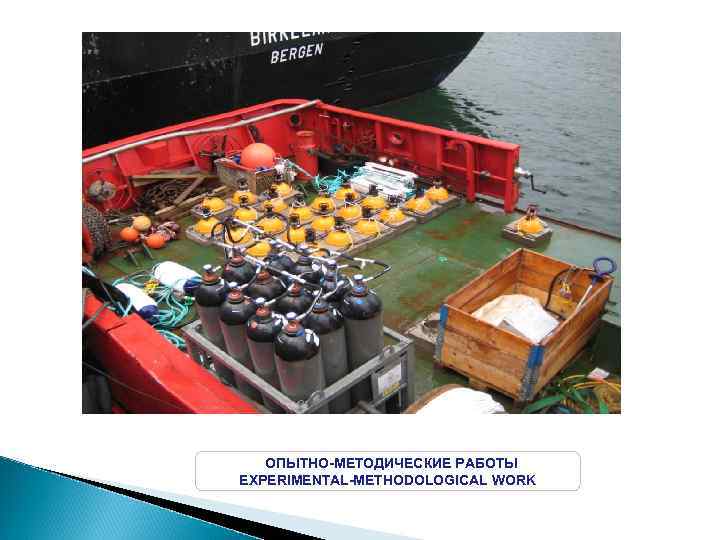

ОПЫТНО-МЕТОДИЧЕСКИЕ РАБОТЫ EXPERIMENTAL-METHODOLOGICAL WORK

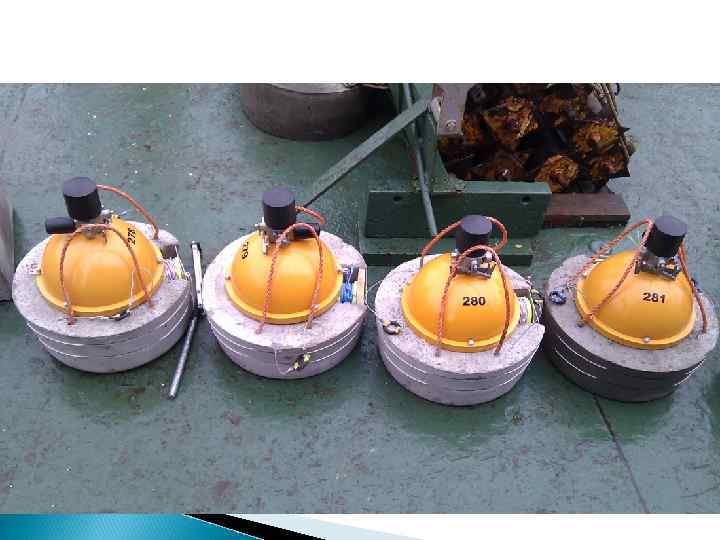

СТАНЦИИ НА ДНЕ NODE ON THE SEAFLOOR

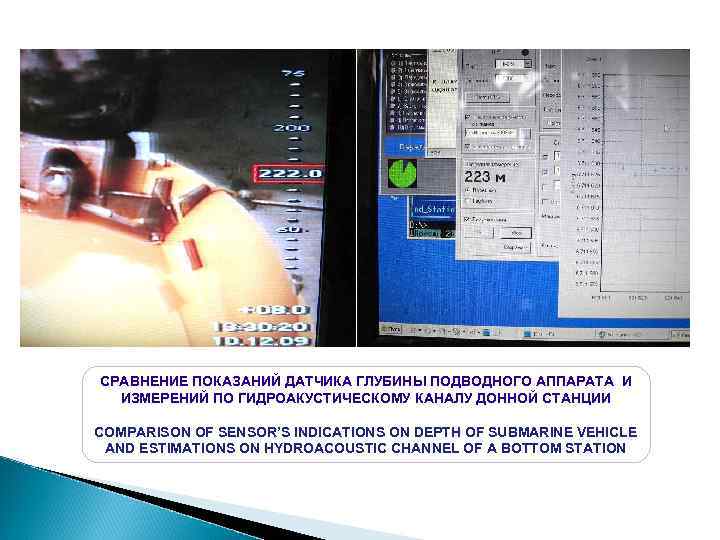

СРАВНЕНИЕ ПОКАЗАНИЙ ДАТЧИКА ГЛУБИНЫ ПОДВОДНОГО АППАРАТА И ИЗМЕРЕНИЙ ПО ГИДРОАКУСТИЧЕСКОМУ КАНАЛУ ДОННОЙ СТАНЦИИ COMPARISON OF SENSOR’S INDICATIONS ON DEPTH OF SUBMARINE VEHICLE AND ESTIMATIONS ON HYDROACOUSTIC CHANNEL OF A BOTTOM STATION

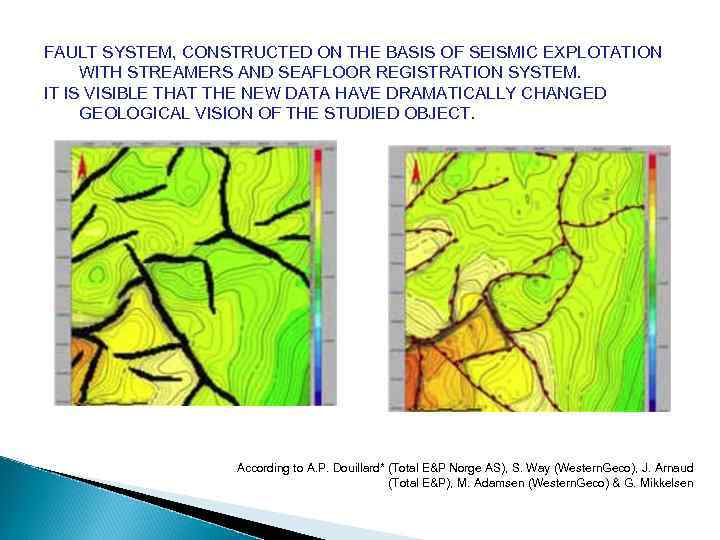

FAULT SYSTEM, CONSTRUCTED ON THE BASIS OF SEISMIC EXPLOTATION WITH STREAMERS AND SEAFLOOR REGISTRATION SYSTEM. IT IS VISIBLE THAT THE NEW DATA HAVE DRAMATICALLY CHANGED GEOLOGICAL VISION OF THE STUDIED OBJECT. According to A. P. Douillard* (Total E&P Norge AS), S. Way (Western. Geco), J. Arnaud (Total E&P), M. Adamsen (Western. Geco) & G. Mikkelsen

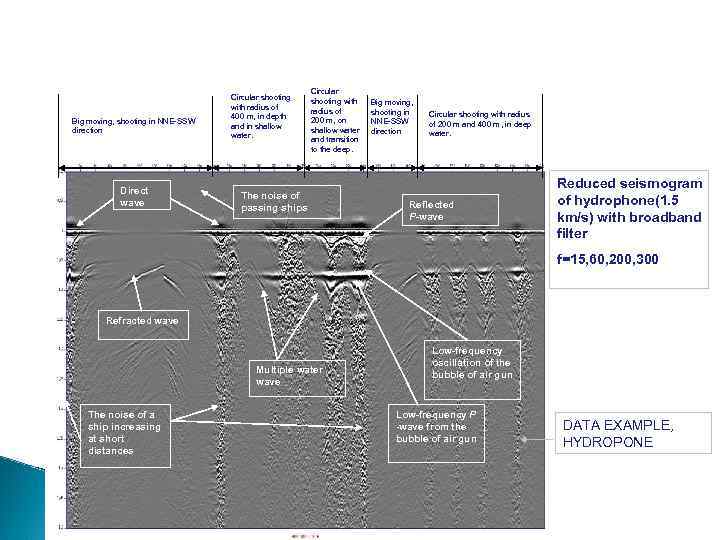

Big moving, shooting in NNE-SSW direction Direct wave Circular shooting with radius of 400 m, in depth and in shallow water. Circular shooting with radius of 200 m, on shallow water and transition to the deep. The noise of passing ships Big moving, shooting in NNE-SSW direction Circular shooting with radius of 200 m and 400 m, in deep water. Reflected P-wave Reduced seismogram of hydrophone(1. 5 km/s) with broadband filter f=15, 60, 200, 300 Refracted wave Multiple water wave The noise of a ship increasing at short distances Low-frequency oscillation of the bubble of air gun Low-frequency P -wave from the bubble of air gun DATA EXAMPLE, HYDROPONE

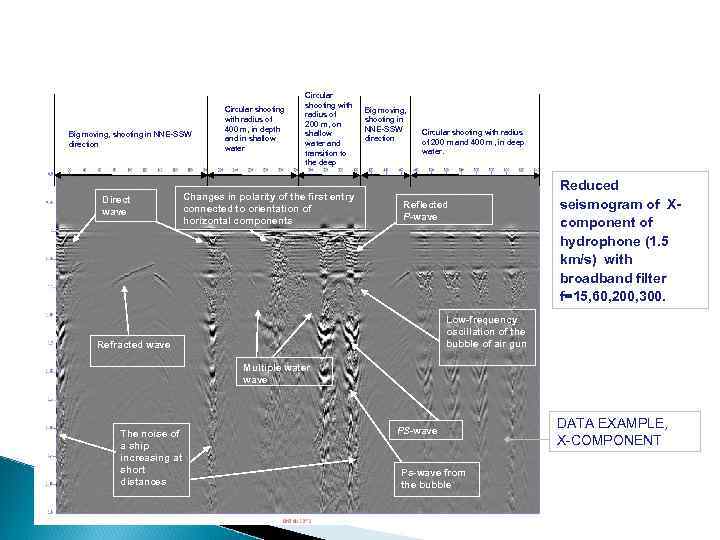

Big moving, shooting in NNE-SSW direction Direct wave Circular shooting with radius of 400 m, in depth and in shallow water Circular shooting with radius of 200 m, on shallow water and transition to the deep Changes in polarity of the first entry connected to orientation of horizontal components Big moving, shooting in NNE-SSW direction Circular shooting with radius of 200 m and 400 m, in deep water. Reflected P-wave Reduced seismogram of Xcomponent of hydrophone (1. 5 km/s) with broadband filter f=15, 60, 200, 300. Low-frequency oscillation of the bubble of air gun Refracted wave Multiple water wave The noise of a ship increasing at short distances PS-wave Ps-wave from the bubble DATA EXAMPLE, X-COMPONENT

$Processing of refracted waves: Building of P-wave velocity model Processing of multicomponent seismic data:$

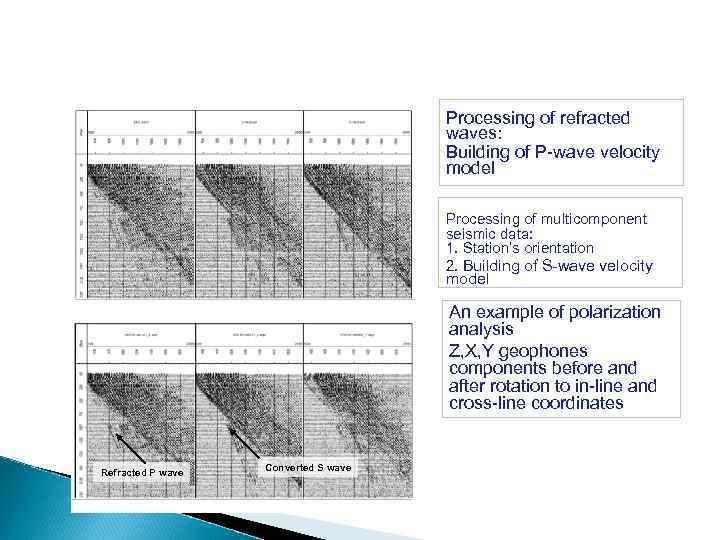

Processing of refracted waves: Building of P-wave velocity model Processing of multicomponent seismic data: 1. Station’s orientation 2. Building of S-wave velocity model An example of polarization analysis Z, X, Y geophones components before and after rotation to in-line and cross-line coordinates Refracted P wave Converted S wave

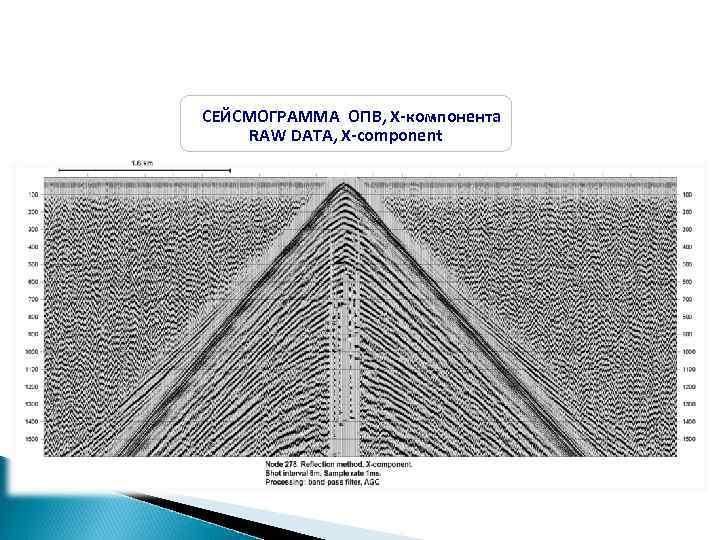

СЕЙСМОГРАММА ОПВ, Х-компонента RAW DATA, X-component

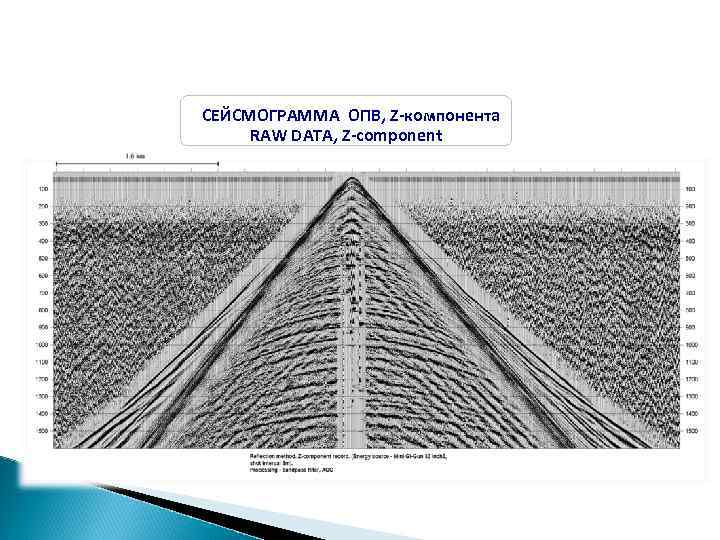

СЕЙСМОГРАММА ОПВ, Z-компонента RAW DATA, Z-component

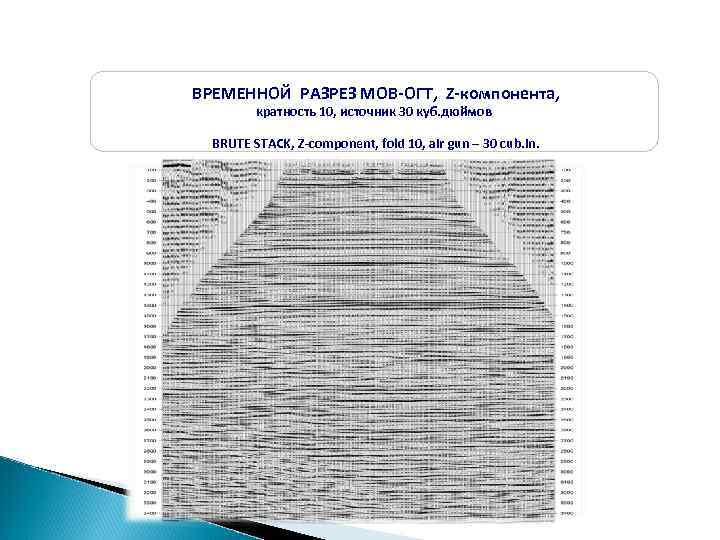

ВРЕМЕННОЙ РАЗРЕЗ МОВ-ОГТ, Z-компонента, кратность 10, источник 30 куб. дюймов BRUTE STACK, Z-component, fold 10, air gun – 30 cub. in.

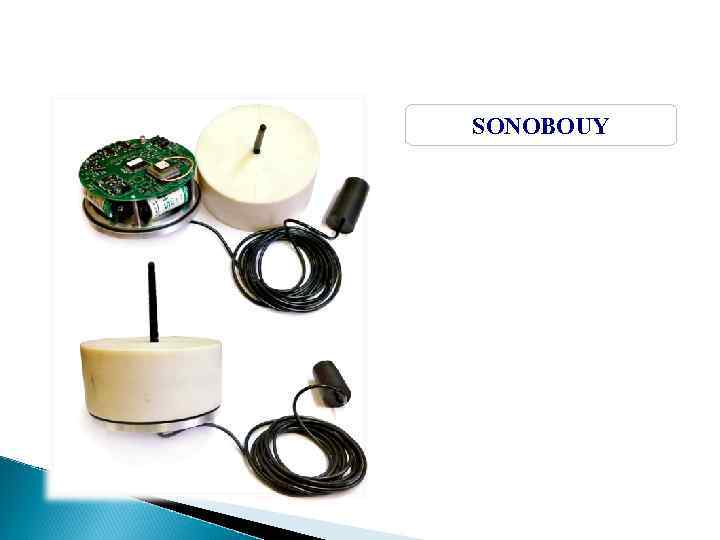

SONOBOUY

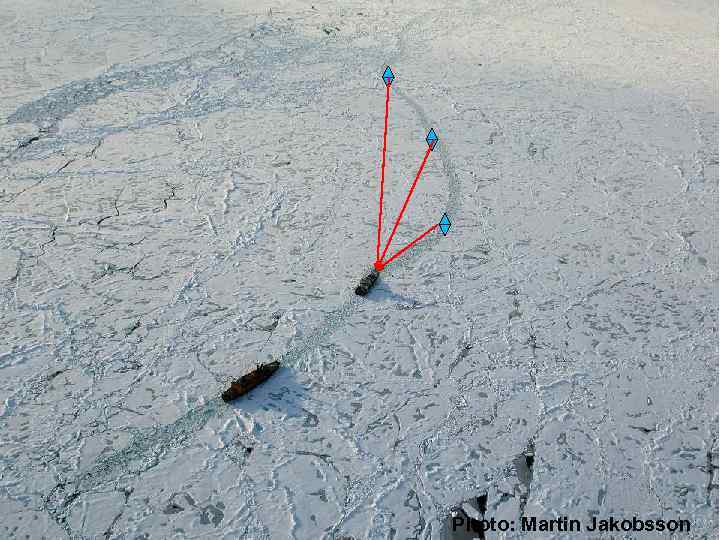

Photo: Martin Jakobsson

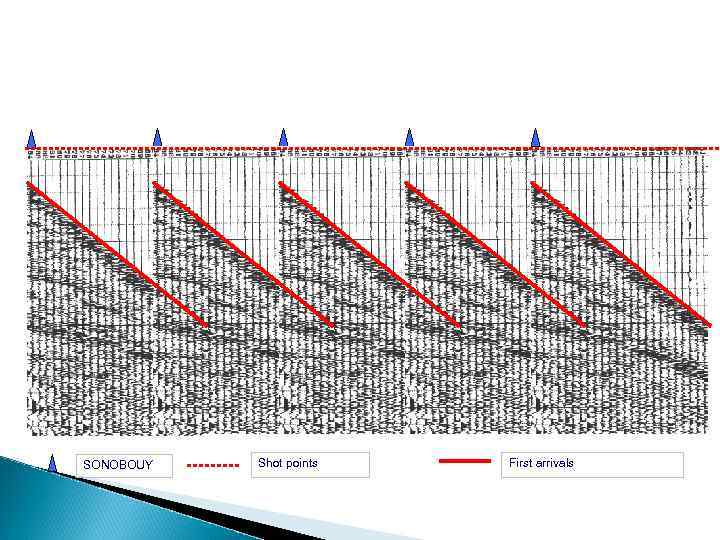

SONOBOUY Shot points First arrivals

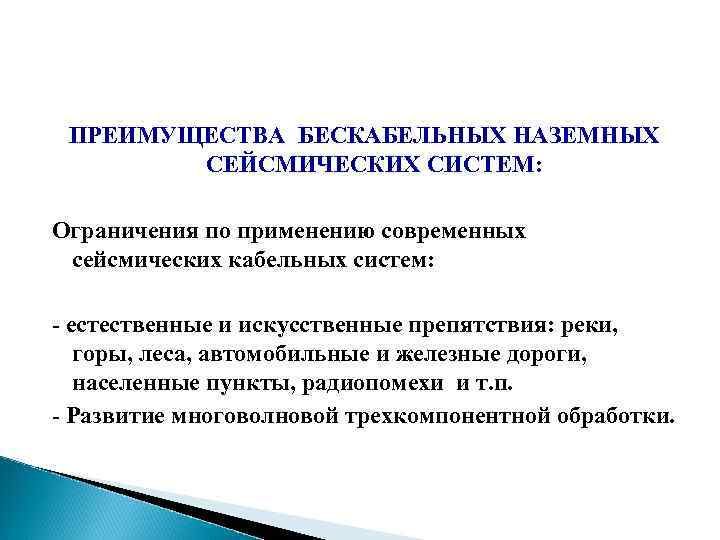

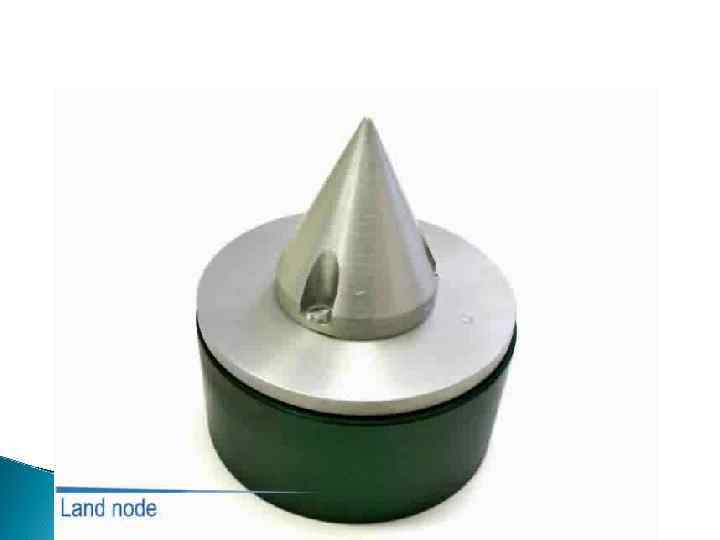

ПРЕИМУЩЕСТВА БЕСКАБЕЛЬНЫХ НАЗЕМНЫХ СЕЙСМИЧЕСКИХ СИСТЕМ: Ограничения по применению современных сейсмических кабельных систем: - естественные и искусственные препятствия: реки, горы, леса, автомобильные и железные дороги, населенные пункты, радиопомехи и т. п. - Развитие многоволновой трехкомпонентной обработки.

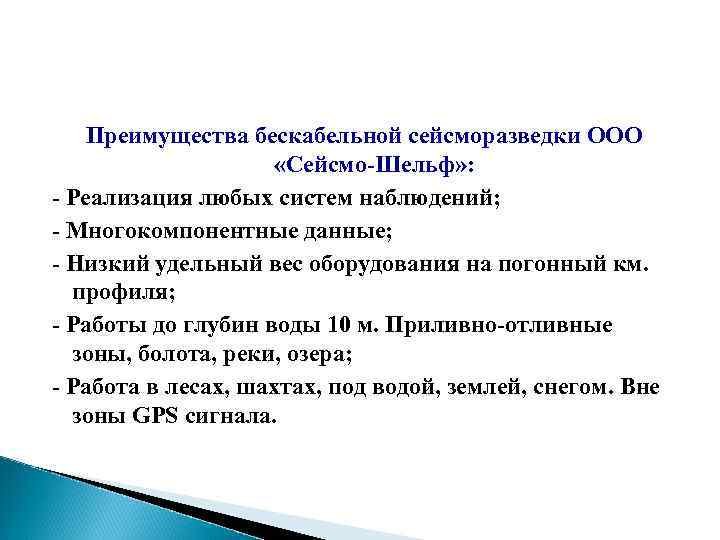

Преимущества бескабельной сейсморазведки ООО «Сейсмо-Шельф» : - Реализация любых систем наблюдений; - Многокомпонентные данные; - Низкий удельный вес оборудования на погонный км. профиля; - Работы до глубин воды 10 м. Приливно-отливные зоны, болота, реки, озера; - Работа в лесах, шахтах, под водой, землей, снегом. Вне зоны GPS сигнала.
