Totally Integrated Automation Portal Что такое TIA Portal

Totally Integrated Automation Portal Что такое TIA Portal? Totally Integrated Automation Portal представляет собой единую программную платформу для разработки проектов PLC и HMI в составе SIMATIC STEP 7 V 12 и SIMATIC Win. CC V 12. Единая программная платформа § Общий пользовательский интерфейс для всех задач автоматизации вместе с общими службами. § Автоматическая проверка отдельных данных и всего проекта на целостность и корректность. § Мощная подсистема библиотек для всех задач. § Встроенная поддержка функций Safety § Встроенные инструменты работы с приводами Page 1 TIA Portal V 12 – Добро пожаловать на следующий уровень! Разные продукты Единая платформа © ООО «Сименс» - Россия

Быстрый старт с простой навигацией Интуитивно Основной акцент на пользователя Новый интерфейс и функции Интуитивно понятный интерфейс Page 2 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

Одна среда – два вида 1. Портальный вид Как я могу быстро начать работу? Портальный вид предлагает: § Задача-ориентированный вид § Быстрое управление проектами с помощью понятный и простых операций § Хорошо организованные экраны для быстрого старта § Связь online с ЦПУ без создания проекта § Переключение между проектами в несколько кликов Page 3 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

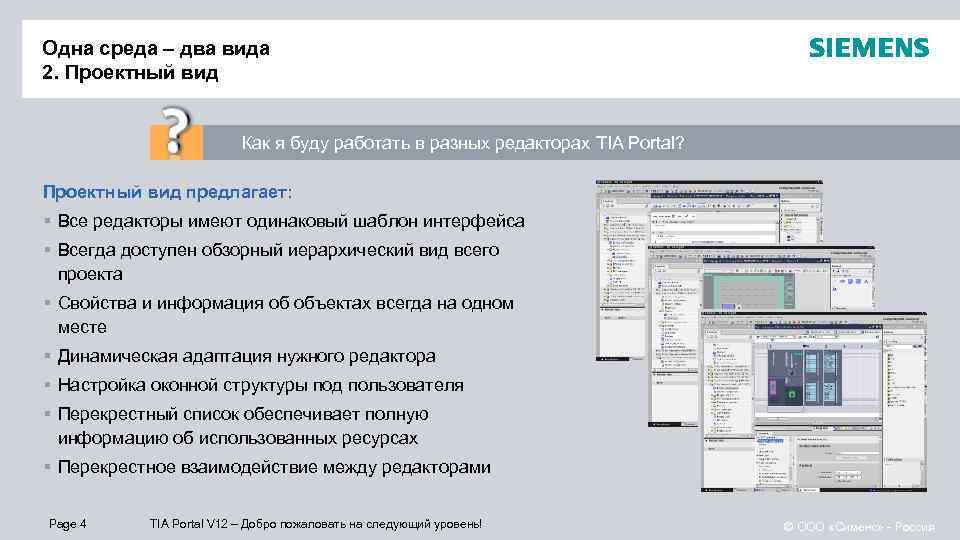

Одна среда – два вида 2. Проектный вид Как я буду работать в разных редакторах TIA Portal? Проектный вид предлагает: § Все редакторы имеют одинаковый шаблон интерфейса § Всегда доступен обзорный иерархический вид всего проекта § Свойства и информация об объектах всегда на одном месте § Динамическая адаптация нужного редактора § Настройка оконной структуры под пользователя § Перекрестный список обеспечивает полную информацию об использованных ресурсах § Перекрестное взаимодействие между редакторами Page 4 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

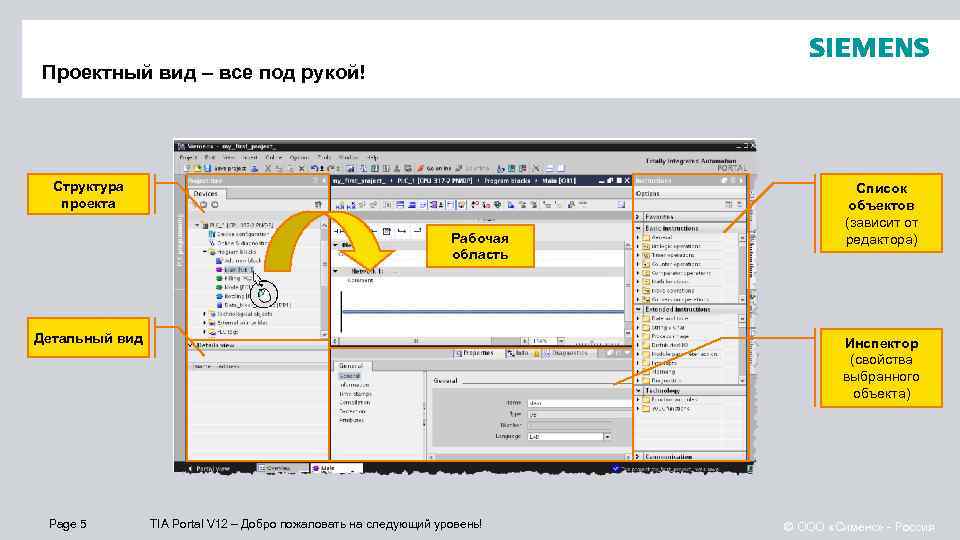

Проектный вид – все под рукой! Структура проекта Рабочая область Детальный вид Page 5 Список объектов (зависит от редактора) Инспектор (свойства выбранного объекта) TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

Windows подобный интерфейс в TIA Portal Индивидуально настраиваемые окна Обзорный дисплей: § Похожий на Windows explorer § Отдельные элементы отображаются в отдельном окне § Редактор может быть разделен, например для более простого и быстрого копирования Page 6 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

Индивидуальная настройка оконной структуры под пользователя Как я могу настроить редакторы под свои желания? Рабочая область Плавающее окно Списки и структуры Автоматическое свертывание дерева или списка Увеличенное окно Внедренное окно Плавающее окно объектов Горизонтальные окна Вертикальные окна Page 7 TIA Portal V 12 – Добро пожаловать на следующий уровень! Смена режима окна © ООО «Сименс» - Россия

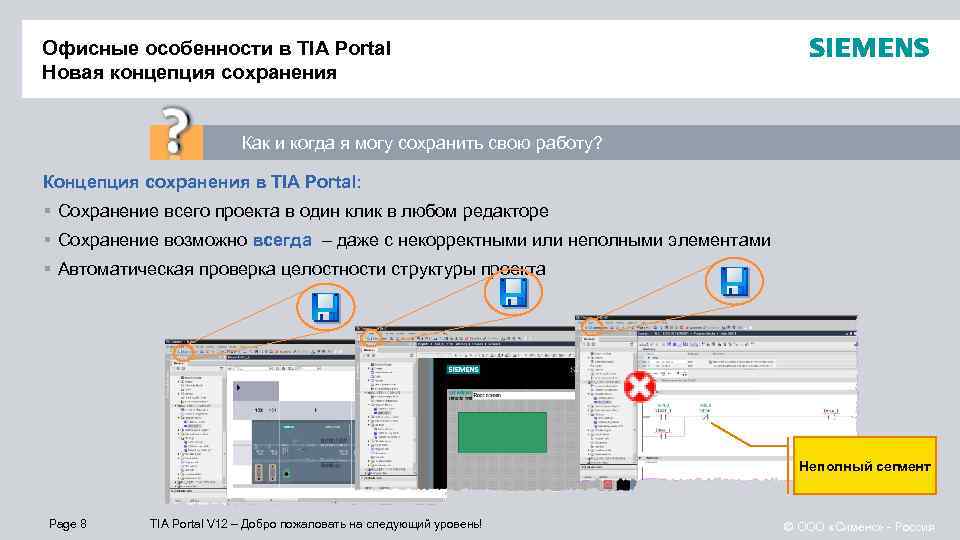

Офисные особенности в TIA Portal Новая концепция сохранения Как и когда я могу сохранить свою работу? Концепция сохранения в TIA Portal: § Сохранение всего проекта в один клик в любом редакторе § Сохранение возможно всегда – даже с некорректными или неполными элементами § Автоматическая проверка целостности структуры проекта Неполный сегмент Page 8 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

Undo и Redo в TIA Portal Как я могу отменить последнюю операцию? Концепция Undo в TIA Portal: § Используя выпадающее меню, можно выбрать действия для undo. Список действия для возможного undo § Автоматическое открытие уже закрытых редакторов. § Автоматическая проверка целостности структуры проекта. Page 9 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

Простая работа с большим объемом данных Как я могу быстро работать с большим объемом данных? Табличные редакторы § Быстрый обзор всех объектов § Простое конфигурирование § Автоматический инкремент имен, адресов и тд. . § Простое копирование свойств § Одновременное изменение свойств для нескольких объектов § Одновременный перенос нескольких объектов из ПЛК в HMI по механизму drag & drop Page 10 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

Автоматическая проверка целостности структуры проекта Как я могу быть уверен в целостности проекта TIA Portal? Функция централизованного управления данными в TIA Portal обеспечивает: § Измененные данные немедленно и автоматически обновляются во всем проекте где они используются. § Автоматически создаются символьные имена. Что это дает? § Данные вводятся только один раз. § Не требуется дополнительная обработка адресов периферии блоков данных. “Run” § Не требуется согласование между ПЛК и HMI проектами. Page 11 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

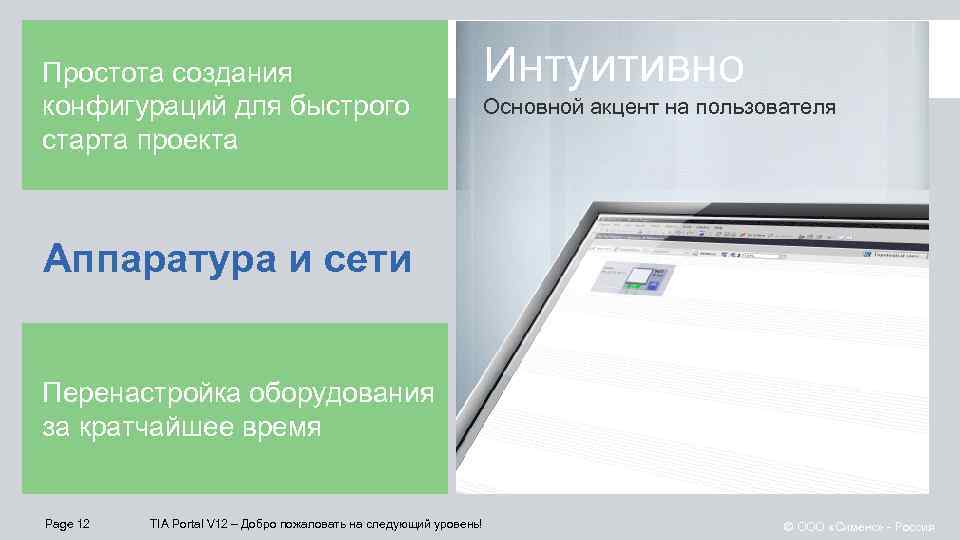

Простота создания конфигураций для быстрого старта проекта Интуитивно Основной акцент на пользователя Аппаратура и сети Перенастройка оборудования за кратчайшее время Page 12 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

Аппаратная и сетевая конфигурации Что мне надо для создания аппаратной и сетевой конфигураций? Один графический редактор для аппаратуры и сетей § Простая конфигурация по Drag&Drop из каталога оборудования Network view § Фото реалистичное представление модулей § Визуальная диагностическая информация в online режиме. Device view § Комбинированный вид для сетей и компонентов § Полностью графический вид отдельных станций § Сетевые соединение между устройствами осуществляются кликом. Topology view Page 13 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

Вид устройства Фото реалистичный вид Концепция «Интеллектуальная корзина» § Автоматическое создание корзины § Автоматическое распределение слотов Свободные слоты (область резерва) § Различные варианты параметров § Редактирование параметров Символьные имена каналов § Drag&Drop во все редакторы Page 14 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

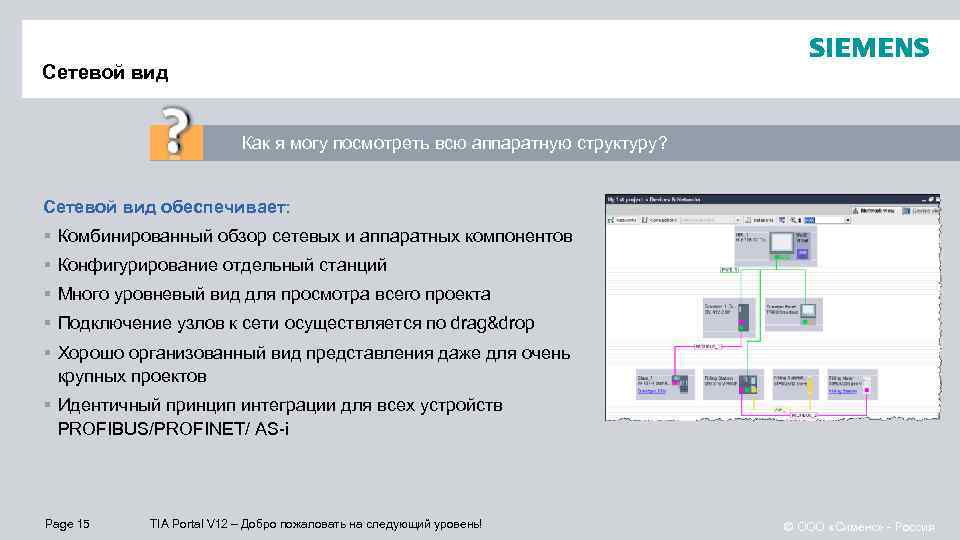

Сетевой вид Как я могу посмотреть всю аппаратную структуру? Сетевой вид обеспечивает: § Комбинированный обзор сетевых и аппаратных компонентов § Конфигурирование отдельный станций § Много уровневый вид для просмотра всего проекта § Подключение узлов к сети осуществляется по drag&drop § Хорошо организованный вид представления даже для очень крупных проектов § Идентичный принцип интеграции для всех устройств PROFIBUS/PROFINET/ AS-i Page 15 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

Просмотр топологии сети Подсвечивание подключенного порта § Для устройств с Ethernet § Подключение через Drag&Drop Сравнение Offline / Online § Синхронизация Offline и Online Page 16 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

Стандартизованное программирование Интуитивно Привлекательный интерфейс Программирование Быстрое, простое и качественное создание кода Page 17 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

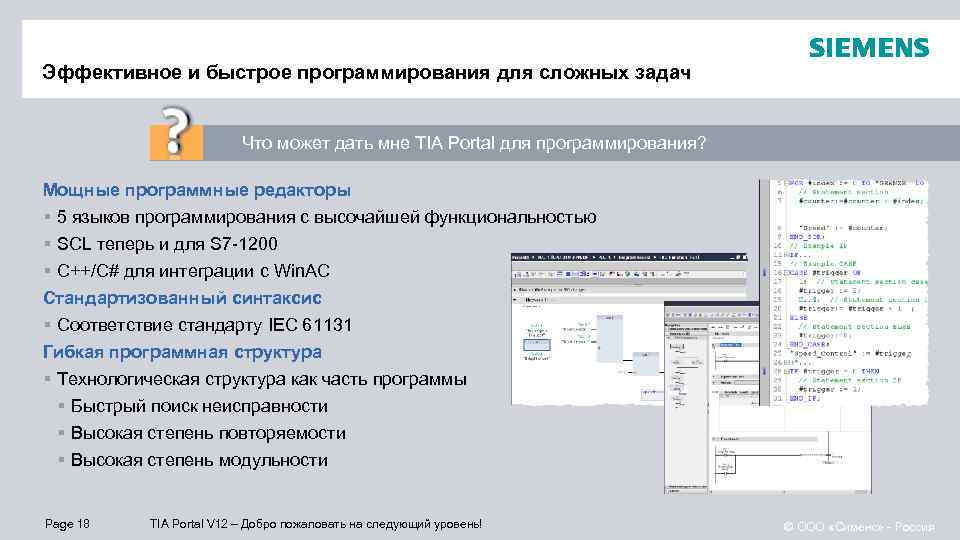

Эффективное и быстрое программирования для сложных задач Что может дать мне TIA Portal для программирования? Мощные программные редакторы § 5 языков программирования с высочайшей функциональностью § SCL теперь и для S 7 -1200 § C++/C# для интеграции с Win. AC Стандартизованный синтаксис § Соответствие стандарту IEC 61131 Гибкая программная структура § Технологическая структура как часть программы § Быстрый поиск неисправности § Высокая степень повторяемости § Высокая степень модульности Page 18 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

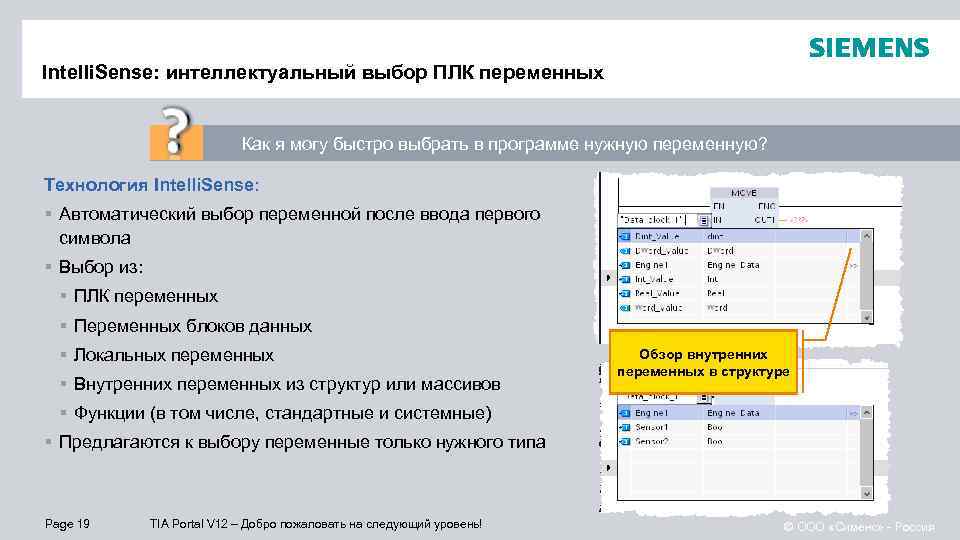

Intelli. Sense: интеллектуальный выбор ПЛК переменных Как я могу быстро выбрать в программе нужную переменную? Технология Intelli. Sense: § Автоматический выбор переменной после ввода первого символа § Выбор из: § ПЛК переменных § Переменных блоков данных § Локальных переменных § Внутренних переменных из структур или массивов Обзор внутренних переменных в структуре § Функции (в том числе, стандартные и системные) § Предлагаются к выбору переменные только нужного типа Page 19 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

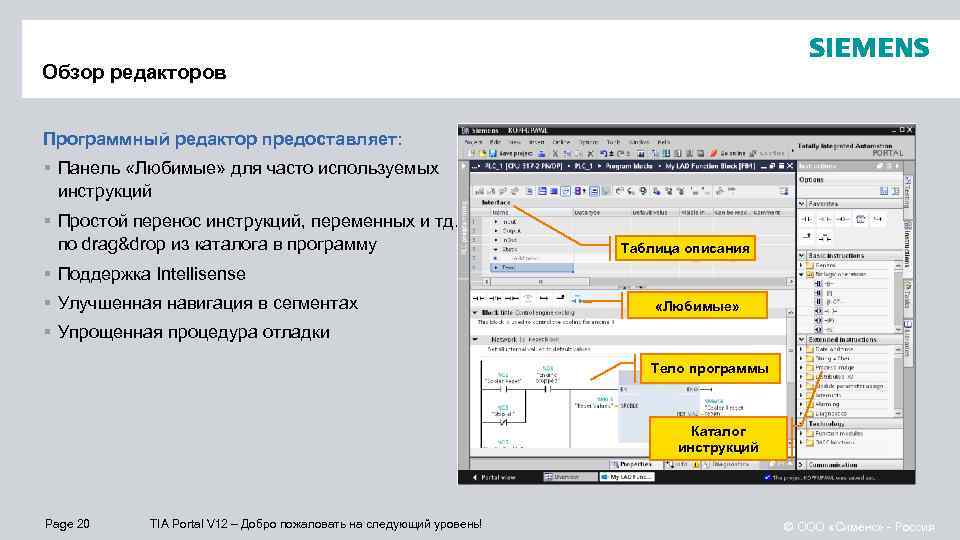

Обзор редакторов Программный редактор предоставляет: § Панель «Любимые» для часто используемых инструкций § Простой перенос инструкций, переменных и тд. по drag&drop из каталога в программу Таблица описания § Поддержка Intellisense § Улучшенная навигация в сегментах «Любимые» § Упрощенная процедура отладки Тело программы Каталог инструкций Page 20 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

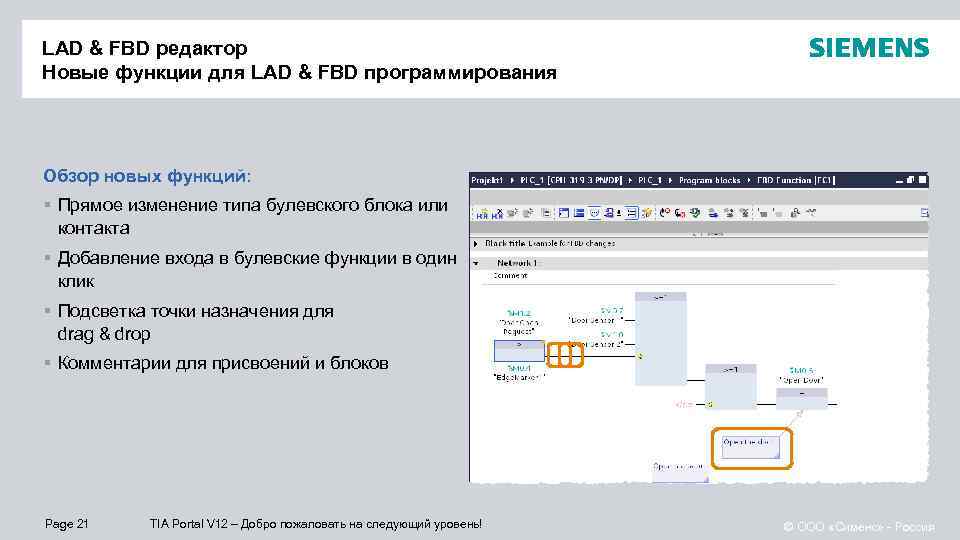

LAD & FBD редактор Новые функции для LAD & FBD программирования Обзор новых функций: § Прямое изменение типа булевского блока или контакта § Добавление входа в булевские функции в один клик § Подсветка точки назначения для drag & drop § Комментарии для присвоений и блоков Page 21 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

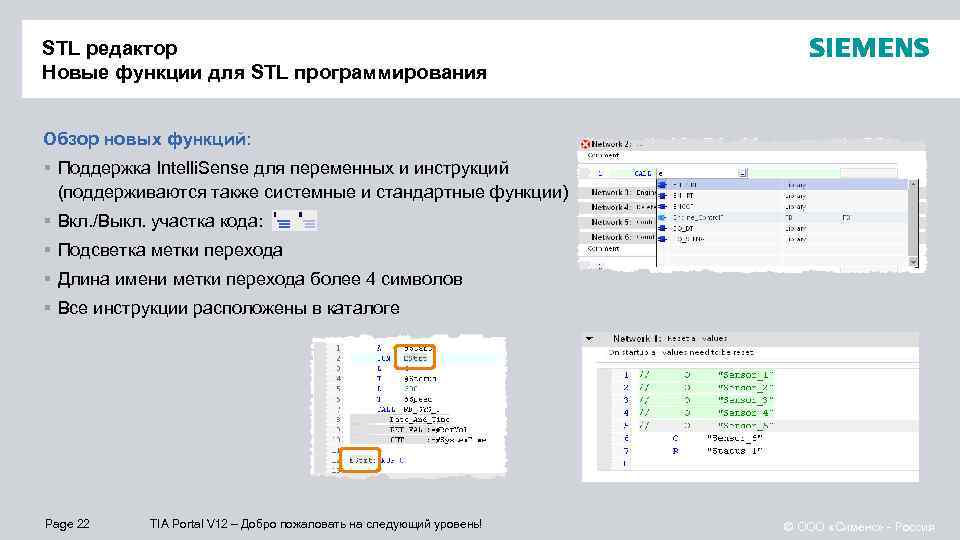

STL редактор Новые функции для STL программирования Обзор новых функций: § Поддержка Intelli. Sense для переменных и инструкций (поддерживаются также системные и стандартные функции) § Вкл. /Выкл. участка кода: § Подсветка метки перехода § Длина имени метки перехода более 4 символов § Все инструкции расположены в каталоге Page 22 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

Интуитивное программирование высокого уровня с SCL Сложно ли программировать на языке высокого уровня? Быстрое решение сложных задач на языке SCL § Понятный и хорошо организованный редактор § Свертка/развертка циклов, комментарии и тд. § Свободно устанавливаемые закладки § Простой контроль состояния переменных в online § Контрольные точки и трассировка по шагам делают отладку еще проще и быстрее § Деактивация участка кода одним кликом § Вставка команд через Drag & Drop (например, готовой структуры FOR…NEXT) § Соответствие стандарту IEC 61131 Page 23 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

SСL редактор Новые функции для SСL программирования Обзор новых функций*: § Работа с блоком SCL аналогична работе с LAD/FBD/STL (Больше не требуется файл исходного кода - Source)! § Блок автоматически компилируется в нужном порядке (Больше не требуется дополнительный операция по компиляции отдельного SCL)! OB FC FB Local * По сравнению с S 7 -SCL V 5. x Один SCL объект – образует конкретный блок! Page 24 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

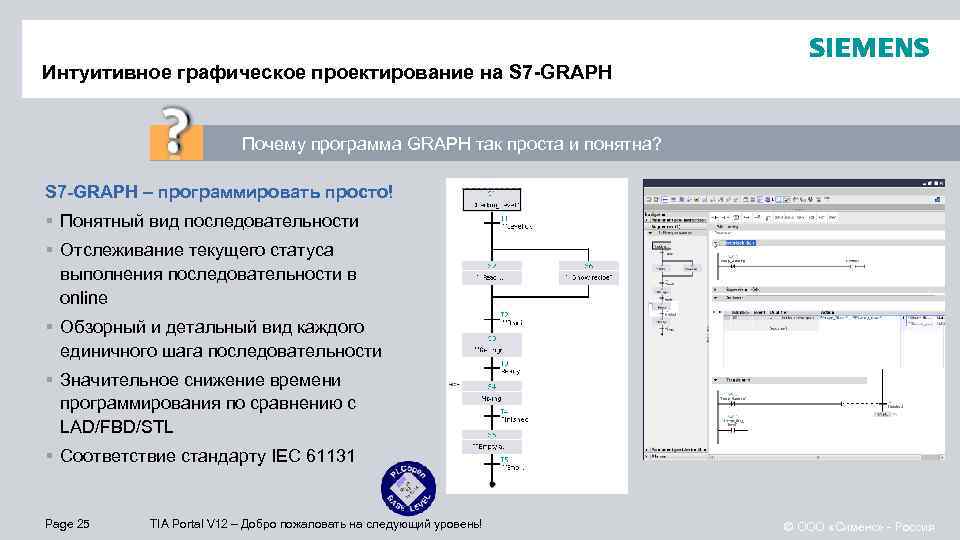

Интуитивное графическое проектирование на S 7 -GRAPH Почему программа GRAPH так проста и понятна? S 7 -GRAPH – программировать просто! § Понятный вид последовательности § Отслеживание текущего статуса выполнения последовательности в online § Обзорный и детальный вид каждого единичного шага последовательности § Значительное снижение времени программирования по сравнению с LAD/FBD/STL § Соответствие стандарту IEC 61131 Page 25 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

Защита от несанкционированного доступа Как мне сделать, чтобы никто не смог прочитать мою программу? Эффективная защита программы в TIA Portal § Парольная защита для одного или нескольких модулей § Парольная защита для библиотек § Без пароля возможен просмотр только интерфейсной части блока § Код может быть изменен только после ввода пароля Page 26 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

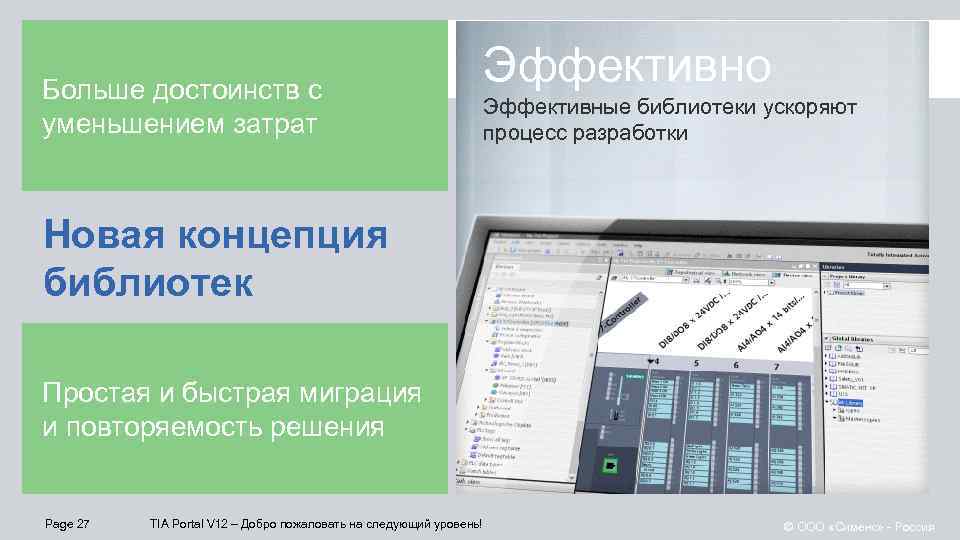

Больше достоинств с уменьшением затрат Эффективно Эффективные библиотеки ускоряют процесс разработки Новая концепция библиотек Простая и быстрая миграция и повторяемость решения Page 27 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

Оптимизация расходов за счет повторяемости решения и know-how Всесторонняя концепция библиотек для всех элементов § Создавайте, запоминайте и используйте любые элементы проекта: § § § Программные блоки Переменные Экраны HMI Сконфигурированные модули Целые станции § Внутри проекта с локальной библиотекой или для многих проектов с глобальной библиотекой Глобальная библиотека Проектная библиотека § Ряд объектов в библиотеках идет в стандартной поставке Page 28 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

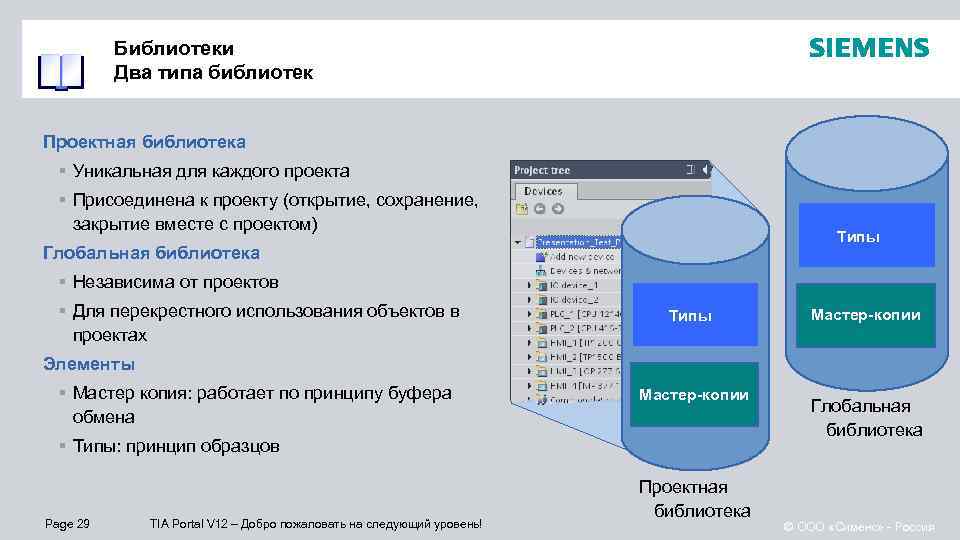

Библиотеки Два типа библиотек Проектная библиотека § Уникальная для каждого проекта § Присоединена к проекту (открытие, сохранение, закрытие вместе с проектом) Типы Глобальная библиотека § Независима от проектов § Для перекрестного использования объектов в проектах Типы Мастер-копии Элементы § Мастер копия: работает по принципу буфера обмена Мастер-копии § Типы: принцип образцов Page 29 TIA Portal V 12 – Добро пожаловать на следующий уровень! Глобальная библиотека Проектная библиотека © ООО «Сименс» - Россия

Библиотеки Возможный состав Что я могу сохранить в библиотеке? Элементы, которые можно сохранить в библиотеках: § Программные блоки Проектная библиотека § Устройства (ПЛК, HMI и др) § Таблицы наблюдений Дополнительные папки § Типы данных § Шаблоны Глобальная библиотека § Переменные § HMI экраны § Скрипты Элементы в библиотеке, разделенные на мастеркопии и типы § Сообщения § …и другое Page 30 Составные части выделенного элемента TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

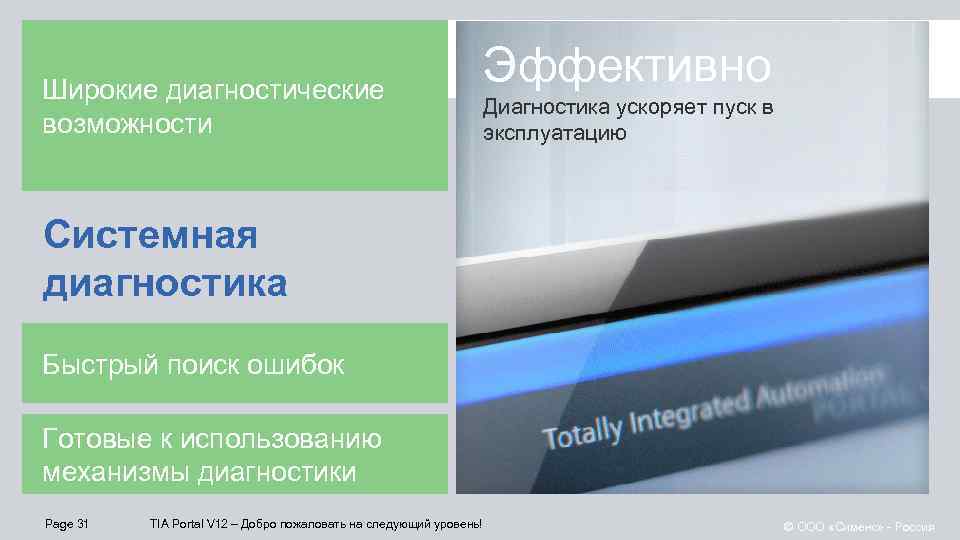

Широкие диагностические возможности Эффективно Диагностика ускоряет пуск в эксплуатацию Системная диагностика Быстрый поиск ошибок Готовые к использованию механизмы диагностики Page 31 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

Online & Диагностика Простая отладка программы Как я могу отладить свою программу? Функции отладки: § Блок с ошибкой может быть сохранен § Подсветка сегмента с ошибкой § Простая навигация между ошибками § Вызов обновленного блока § Все ошибки данного блока выводятся в синтаксическом окне Page 32 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

Online & Диагностика Быстрая работа с таблицами наблюдений Как я могу посмотреть статус переменных? Заполнение таблицами наблюдений: § Ручной ввод § Drag & Drop из: § Программного блока § Блока данных § Детального вида Page 33 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

Online & Диагностика Вся важная информация под рукой Как я могу посмотреть статус контроллера? Online режим: § Отображение актуального статуса (например: ошибка, рассогласование и тд. ) в дереве проекта § Отображение актуального статуса непосредственно в соответствующем редакторе Статус контроллера Сигнал разногласия Page 34 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

Online & Диагностика Отображение Online Вид топологии Сетевой вид Вид устройств OK Рассогласование Ошибка только Online Требуется обслуживание Page 35 Второстепенная ошибка TIA Portal V 12 – Добро пожаловать на следующий уровень! только Offline © ООО «Сименс» - Россия

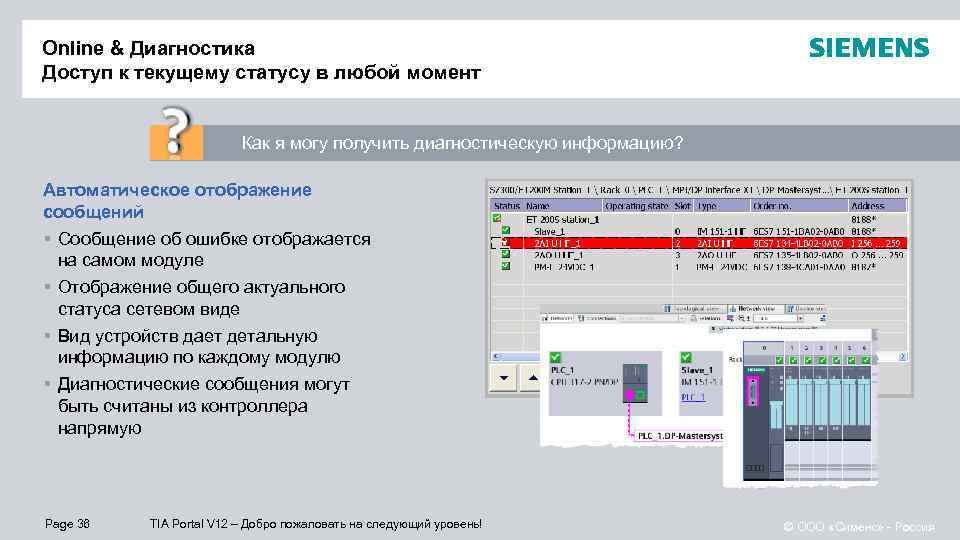

Online & Диагностика Доступ к текущему статусу в любой момент Как я могу получить диагностическую информацию? Автоматическое отображение сообщений § Сообщение об ошибке отображается на самом модуле § Отображение общего актуального статуса сетевом виде § Вид устройств дает детальную информацию по каждому модулю § Диагностические сообщения могут быть считаны из контроллера напрямую Page 36 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

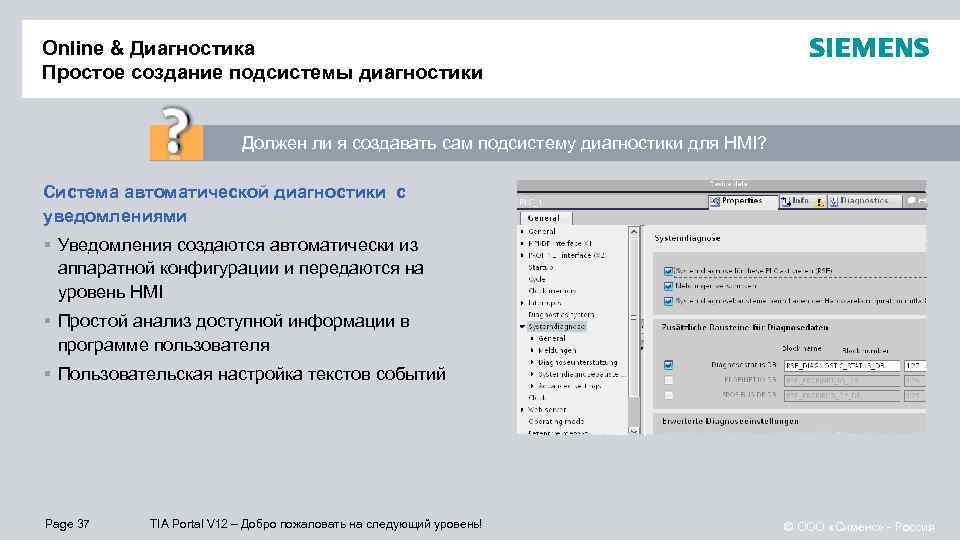

Online & Диагностика Простое создание подсистемы диагностики Должен ли я создавать сам подсистему диагностики для HMI? Система автоматической диагностики с уведомлениями § Уведомления создаются автоматически из аппаратной конфигурации и передаются на уровень HMI § Простой анализ доступной информации в программе пользователя § Пользовательская настройка текстов событий Page 37 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

Эффективно Короткое время создания Идеальное взаимодействие между уровнями Человекомашинный интерфейс Уменьшение затрат на разработку Page 38 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

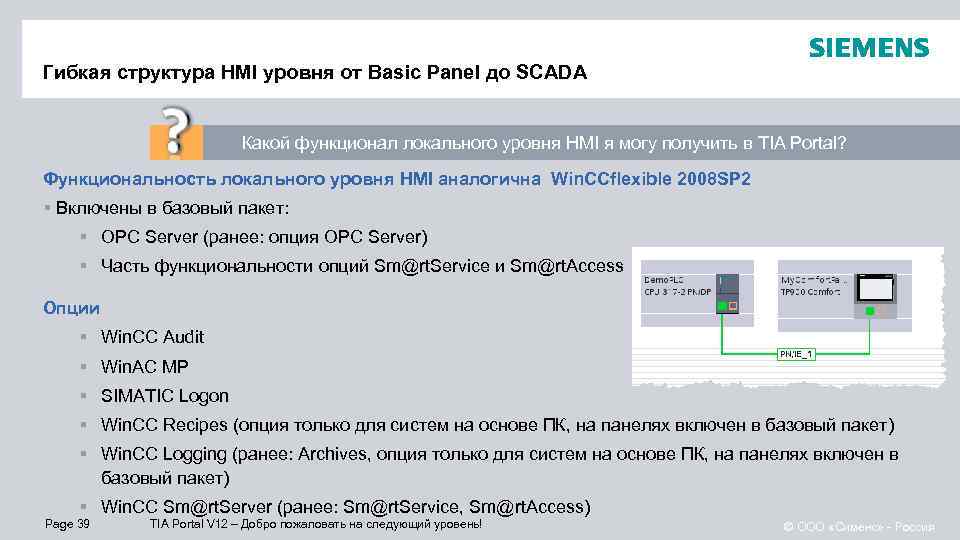

Гибкая структура HMI уровня oт Basic Panel до SCADA Какой функционал локального уровня HMI я могу получить в TIA Portal? Функциональность локального уровня HMI аналогична Win. CCflexible 2008 SP 2 § Включены в базовый пакет: § OPC Server (ранее: опция OPC Server) § Часть функциональности опций Sm@rt. Service и Sm@rt. Access Опции § Win. CC Audit § Win. AC MP § SIMATIC Logon § Win. CC Recipes (опция только для систем на основе ПК, на панелях включен в базовый пакет) § Win. CC Logging (ранее: Archives, опция только для систем на основе ПК, на панелях включен в базовый пакет) § Win. CC Sm@rt. Server (ранее: Sm@rt. Service, Sm@rt. Access) Page 39 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

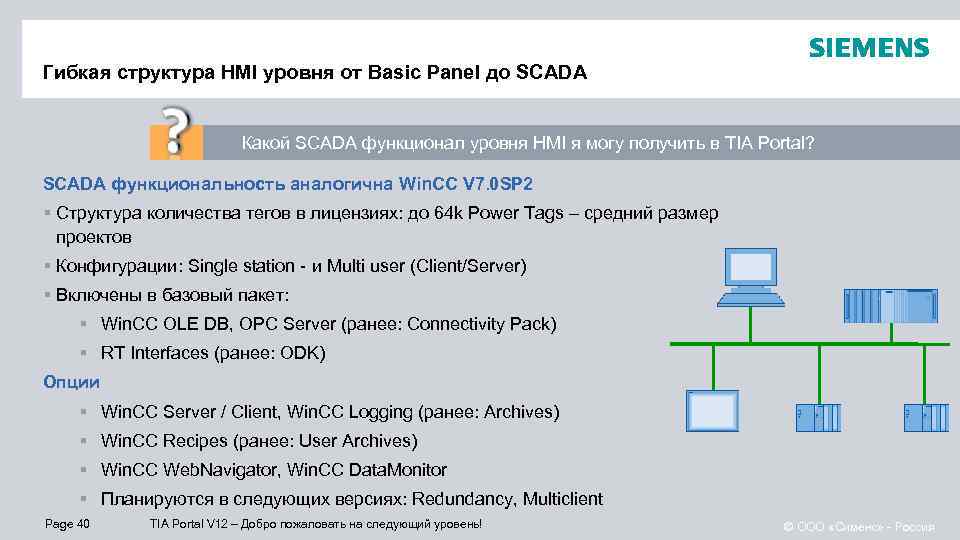

Гибкая структура HMI уровня oт Basic Panel до SCADA Какой SCADA функционал уровня HMI я могу получить в TIA Portal? SCADA функциональность аналогична Win. CC V 7. 0 SP 2 § Структура количества тегов в лицензиях: до 64 k Power Tags – средний размер проектов § Конфигурации: Single station - и Multi user (Client/Server) § Включены в базовый пакет: § Win. CC OLE DB, OPC Server (ранее: Connectivity Pack) § RT Interfaces (ранее: ODK) Опции § Win. CC Server / Client, Win. CC Logging (ранее: Archives) § Win. CC Recipes (ранее: User Archives) § Win. CC Web. Navigator, Win. CC Data. Monitor § Планируются в следующих версиях: Redundancy, Multiclient Page 40 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

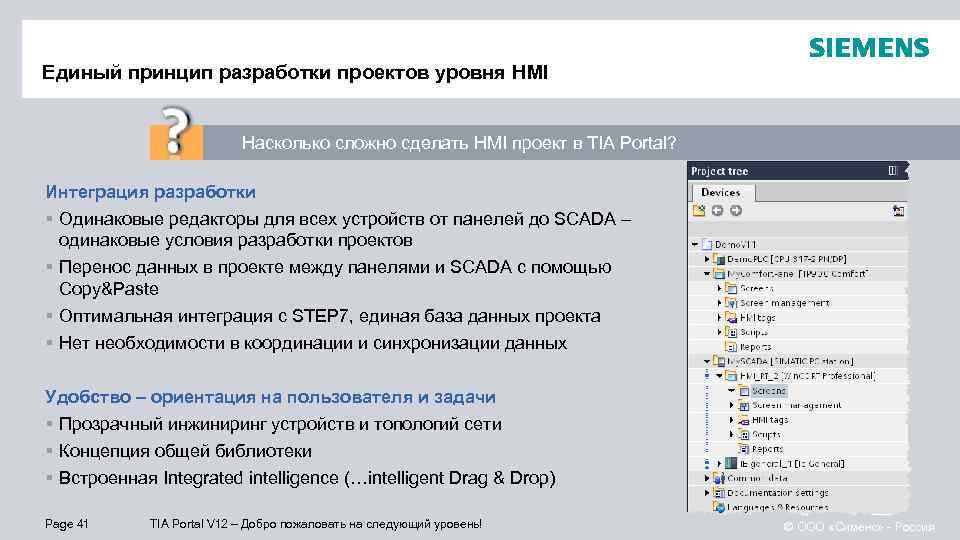

Единый принцип разработки проектов уровня HMI Насколько сложно сделать HMI проект в TIA Portal? Интеграция разработки § Одинаковые редакторы для всех устройств от панелей до SCADA – одинаковые условия разработки проектов § Перенос данных в проекте между панелями и SCADA с помощью Copy&Paste § Оптимальная интеграция с STEP 7, единая база данных проекта § Нет необходимости в координации и синхронизации данных Удобство – ориентация на пользователя и задачи § Прозрачный инжиниринг устройств и топологий сети § Концепция общей библиотеки § Встроенная Integrated intelligence (…intelligent Drag & Drop) Page 41 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

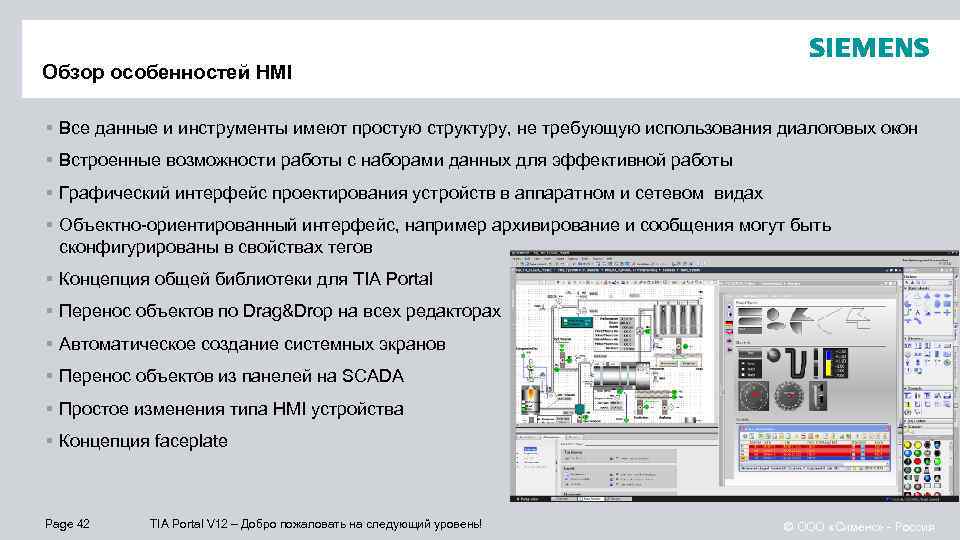

Обзор особенностей HMI § Все данные и инструменты имеют простую структуру, не требующую использования диалоговых окон § Встроенные возможности работы с наборами данных для эффективной работы § Графический интерфейс проектирования устройств в аппаратном и сетевом видах § Объектно-ориентированный интерфейс, например архивирование и сообщения могут быть сконфигурированы в свойствах тегов § Концепция общей библиотеки для TIA Portal § Перенос объектов по Drag&Drop на всех редакторах § Автоматическое создание системных экранов § Перенос объектов из панелей на SCADA § Простое изменения типа HMI устройства § Концепция faceplate Page 42 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

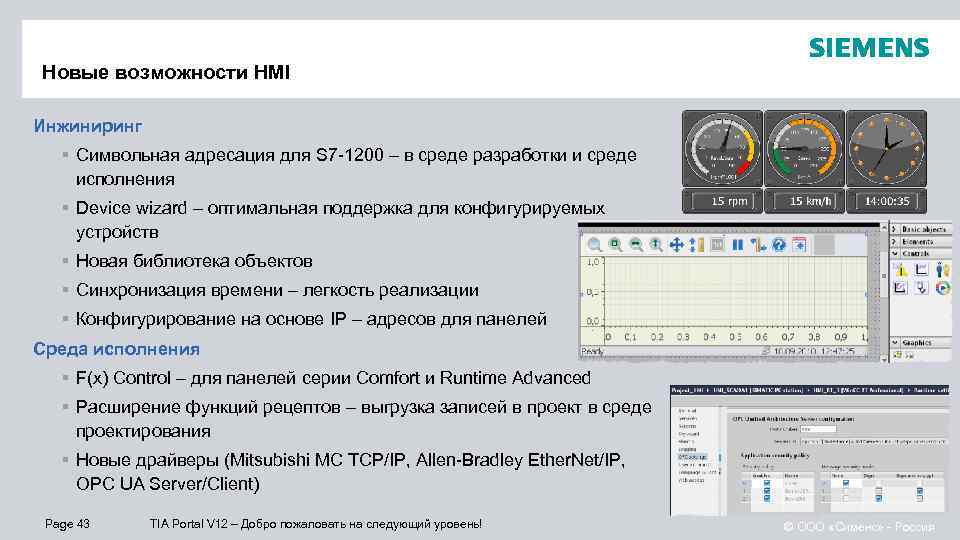

Новые возможности HMI Инжиниринг § Символьная адресация для S 7 -1200 – в среде разработки и среде исполнения § Device wizard – оптимальная поддержка для конфигурируемых устройств § Новая библиотека объектов § Синхронизация времени – легкость реализации § Конфигурирование на основе IP – адресов для панелей Среда исполнения § F(x) Control – для панелей серии Comfort и Runtime Advanced § Расширение функций рецептов – выгрузка записей в проект в среде проектирования § Новые драйверы (Mitsubishi MC TCP/IP, Allen-Bradley Ether. Net/IP, OPC UA Server/Client) Page 43 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

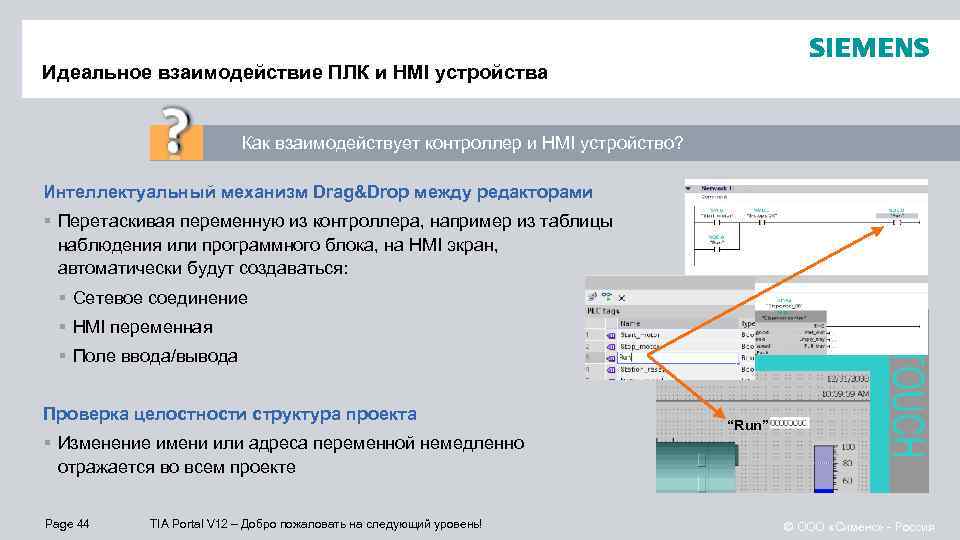

Идеальное взаимодействие ПЛК и HMI устройства Как взаимодействует контроллер и HMI устройство? Интеллектуальный механизм Drag&Drop между редакторами § Перетаскивая переменную из контроллера, например из таблицы наблюдения или программного блока, на HMI экран, автоматически будут создаваться: § Сетевое соединение § HMI переменная § Поле ввода/вывода Проверка целостности структура проекта § Изменение имени или адреса переменной немедленно отражается во всем проекте Page 44 TIA Portal V 12 – Добро пожаловать на следующий уровень! “Run” © ООО «Сименс» - Россия

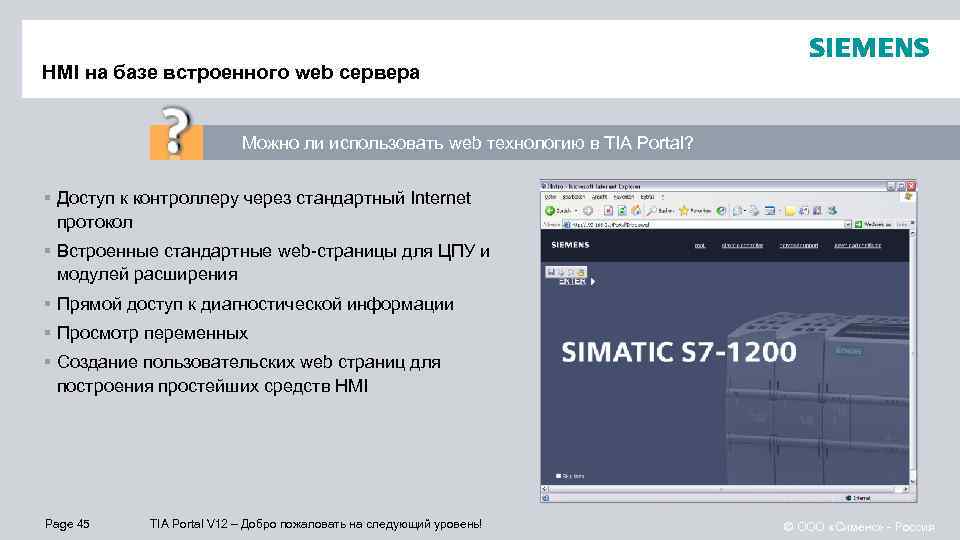

HMI на базе встроенного web сервера Можно ли использовать web технологию в TIA Portal? § Доступ к контроллеру через стандартный Internet протокол § Встроенные стандартные web-страницы для ЦПУ и модулей расширения § Прямой доступ к диагностической информации § Просмотр переменных § Создание пользовательских web страниц для построения простейших средств HMI Page 45 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

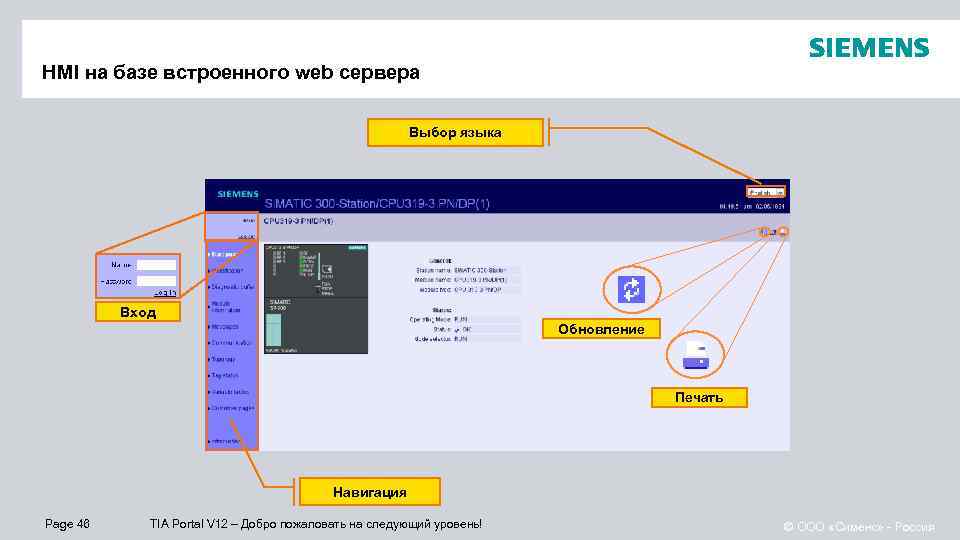

HMI на базе встроенного web сервера Выбор языка Вход Обновление Печать Навигация Page 46 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

Простота компиляция и загрузки Интуитивно Высший уровень прозрачности Удаленное обслуживание Пуско-наладка Встроенный механизм симуляции Документирование Page 47 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

Компиляция в TIA Portal Одинаковый принцип для всех элементов Как я могу скомпилировать отдельные части проекта? Компиляция в TIA Portal: Объем компиляции зависит от выбранного объекта § Весь проект § ЦПУ: § Hardware и software § Программный блок: § „Changes“ или „all program blocks“ § HMI: § HMI проект „Changes“ или „complete project“ Page 48 TIA Portal V 12 – Добро пожаловать на следующий уровень! Компилировать всё © ООО «Сименс» - Россия

Загрузка в TIA Portal Одинаковый принцип для всех элементов Как я могу загрузить отдельные части проекта? Загрузка в TIA Portal: Объем загрузки зависит от выбранного объекта § Весь проект § ЦПУ: § Hardware и software § Программный блок: § „Changes“ или „all program blocks“ § HMI: § HMI проект „Changes“ или „complete project“ Page 49 TIA Portal V 12 – Добро пожаловать на следующий уровень! Загрузить всё © ООО «Сименс» - Россия

Свойства загрузки Как я могу выбрать узел для загрузки? Offline projektiertes Устройство в проекте Gerät Schnittstelle Интерфейс Erreichbare Geräte Доступные узлы Online статус Online Status Informationen устройства Page 50 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

Симуляция в TIA Portal Одинаковый принцип для всех элементов Как я могу протестировать свою программу или HMI проект? Симуляция в TIA Portal: § Симуляция запускается в зависимости от выбранного объекта: § PLCSIM для симуляции ПЛК § HMI симуляция для HMI устройств § В случае HMI симуляции, может быть выбран желаемый тип экрана Page 51 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия

Автоматизированное создание проектной документации Как я могу распечатать проектную документацию? Возможные распечатки: § Весь проект § Один или группа элементов проекта § Содержимое выбранного объекта/редактора § Таблицы § Библиотеки § Диагностическая информация § Safety информация (программа, CRC) Page 52 TIA Portal V 12 – Добро пожаловать на следующий уровень! © ООО «Сименс» - Россия
